广日变频门机使用说明(1)
广日变频门机使用说明(1)
广日变频门机使用说明一、接线二、原理及信号说明1．接口信号说明2．运行原理关门机械开门机械3．状态说明(1)动作门机在正常定位移动或蠕动时的状态。
动作状态的力矩限制由P6.01参数设置。
(2)保持在非关门终端位置没有开关门信号时的零速锁定状态，或在关门终端位置发生关门堵转时的状态。
保持状态下的力矩上限由P6.02设置。
(3)堵转门机在开门过程中(包括蠕动过程)力矩指令超过开门堵转检出阀值(P6.03)且持续时间超过堵转检出时间(P6.05)；或者门机在关门过程中(包括蠕动过程)力矩指令超过关门堵转检出阀值(P6.04)且持续时间超过堵转检出时间(P6.05)，则堵转状态检出。
开门时在开门终端外检出堵转，则输出堵转信号；在开门终端内检出堵转，则进入开门保持状态。
关门时在关门终端外检出堵转，则输出堵转信号；在关门终端内检出堵转，则进入关门保持状态。
三、运行逻辑1．关门初始校正开门机械关门机械关门信号关门信号注：校正时间超过校正保护时间仍未到达终端位置导致校正故障输出。
2．开门初始校正动作逻辑类同关门初始校正。
3．开门处理注：(1) 如果开门起始位置在开门终端内，以蠕动速度开门(2) 蠕动延时后进入开门保持状态(3) 如果开门终端中检出堵转，则自动转为开门保持状态4．关门处理注：(1) 如果关门起始位置在关门终端内，以蠕动速度关门。
(2) 如果开门终端中检出堵转，则转为关门保持状态，维持蠕动速度关门，但力矩上限调整为保持力矩。
门过程中断5．开(关)四、参数说明1．标准参数2．专用参数附注说明：#-根据铭牌设置（或按配套电机附表设置）*-根据实际调整其他-不要改动五、调试1．电机调试（如果需要的话）(1)如果编程菜单已经隐藏，先到OP1输入密码(2)必要的话，进行参数初始化(OP4)(3)A3.01改为0(4)输入电机参数：E2.01、E2.02、E2.03、E2.04、E2.05、E2.07、E2.09、E2.10(5)设置电机控制模式A2.01=5，然后复位(6)学习磁角度：选择OP3，输入3，确定，然后等待学习完毕。
广日GRACE变频门机调试手册
号继电器输出信号14 M2堵转故障检出,常开点堵转故障检出时闭合干接点,接点容量AC250V,DC30V,1A以下15 M116 MB 安全触板短接,常开点MB－MC安全触板短接,关门接近到位时闭合干接点,接点容量AC250V,DC30V,1A以下17 MA 安全触板短接,常闭点18 MC 安全触板短接公共端五、变频器的调试和操作:5.1门机控制面板使用说明: 5.1.1控制面板界面:——运转方式: LOCAL:变频器由操作器给定运转指令时灯亮FWD:正转指令输入时灯亮REV:反转指令输入时灯亮——数据显示: 显示参数代码、监视值/数据设定值、故障信息等——操作键: 切换参数、修改参数┌运行、停止指示键: 运行信号由操作器给定时,用来启动/停止变频器││—┴运行、停止指示灯: 变频器READY时绿灯亮变频器运行时红灯亮变频器减速停止时红灯闪烁变频器未就绪时红、绿灯熄灭5.1.2功能键设置:键名称功能增加键选择参数代码,修改设定值(增加)等时请按此键减小键选择参数代码,修改设定值(减小)等时请按此键右移键参数代码、数值的数位选择键ENTER确定键确定参数值及进入菜单MENUESC菜单/退出键选择参数的组别及退出(回到前一个状态)键运行/停止键用操作器运行场合时,按下此键(超过0.3S),变频器运行(红灯亮);再按一次变频器停止运行(绿灯亮)。
变频器发生故障、使用操作器ENTER键确认故障后,变频器会处于未就绪状态,红绿灯均熄灭,须按下此键(超过0.3S)使变频器处于就绪状态(READY),才能继续运行。
在数字式操作器键的左上方有指示灯,此指示灯对应运行状态有绿灯、红灯、红灯闪烁、熄灭。
驱动器准备就绪时指示灯显示绿灯,驱动器运行时指示灯显示红灯,驱动器减速停止时指示灯显示红灯闪烁,驱动器未准备就绪时指示灯熄灭。
故障发生时,和上述显示不同。
以下所示为故障发生时的显示图例。
故障时的操作器显示因故障内容而显示不同。
广日esp调试手册

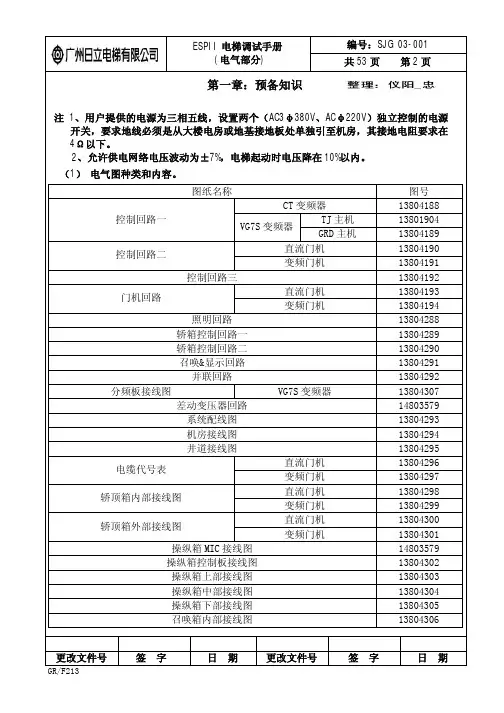

（1） 电气图种类和内容。
图纸名称
CT 变频器
控制回路一
VG7S 变频器
TJ 主机 GRD 主机
控制回路二
直流门机 变频门机
控制回路三
门机回路
直流门机 变频门机
照明回路
轿箱控制回路一
轿箱控制回路二
召唤&显示回路
并联回路
分频板接线图
VG7S 变频器
差动变压器回路
系统配线图
机房接线图
井道接线图
电缆代号表
125
YSD
126
ZAK
127
ZCK
128
ZDK
129
ZYK
130 1APK1~1APK2
131 1DS1~1DSn
132
1FPK
133
1GMJ
134
1KMJ
135
1MJB
136 1NA~nNA
137 1ND~nND
138
1ORK
139 1D-1~1D-4
140 1R-1~1R-4
141 1SA~nSA
更改文件号
GR/F213
签字
日期
更改文件号
签字
日期
广州广日电梯 工业有限公司
ESPII 电梯调试手册 (电气部分)
（3） 控制柜内部主要部件安装图。
编号：SJG 03-001 共 53 页 第 7 页
序号说明：
1 制动电阻
2 变频器 3 运行接触器（MC） 4 抱闸接触器（BZC） 5 主接触器（YC） 6 电机端子(U、V、W) 7 电源端子（S、R、T） 8 电源灯 9 检修开关 10 急停开关 11 控制器主板（GRSM-Sup）
广州广日G12系统按键说明)
14141414005/16/2012编 号：SJG11-013版本号：01G12电梯控制系统主板键盘说明编 制 潘 政校 对 李吴达标准化 黄展鹏审 定 夏嘉乐批 准 张 研广州广日电梯工业有限公司2012年4 月修改12-0285更改文件号 签字 日期 更改文件号 签字 日期本资料是针对G12电梯控制系统主板按键部分的操作方法进行说明，是现场操作指引的一部分。
1、主板键盘组成说明1.1、由LED+按键组成的主板键盘包括3个数码管及3个按键:表1-1 主板键盘功能说明类型 排列示意图 功能说明显示部分(LED)LED0 LED1 LED2 运行状态LED可部分循环或全部循环显示10种信号量:上下方向灯、轿厢位置、微机故障灯操作部分(KEY)MODE INC SET 实现5种功能:MODE、INC/ST、SET1.2、显示部分(LED)表1-2 LED显示部分说明含义 指示灯颜色 标志LED0 方向灯 红 箭头表示上下方向LED1+LED2 轿厢位置 红 用两位10进制数表示LED0+LED1+LED2 故障码 红 用三位10进制数表示1.3、按键部分(KEY)表1-3 按键部分说明含义 按键颜色 标志模式切换键 黑 MODE递增键/出发 黑 INC/ST设置键 黑 SET1.4、一般操作方法在任何状态下，按下MODE键，显示的是当前的状态号。
调节状态时，先按下MODE键，然后用INC/ST键调节要进入的状态号,INC键的显示按照0、1、2、3、4、5、6、7、8、9、a、0、1、2…依次向后变化(各个状态号对应的功能参考表1-4)，然后按下SET键就可以进入状态。
同时按下三个按钮或者任意两个按钮，操作无效，操作人员在完成一次小键盘操作后，一定要调回到MODE 0 SET状态才能离开。
表1-4键盘功能表模式功能LED0的显示内容 LED1的显示内容LED2的显示内容缺省模式,设为此模式可以清除其他模式的设定方向显示上行 下行当前层的十位数当前层的个位数1电梯状态显示模式,右面说明的是缺省显示的状态,在此状态下可以按INC键进入I/O口查看模式,I/O口查看模式见附表的详细说明a段为上方向 b段为2号梯群控状态 c段为4号梯群控状态 d段为下方向 e段为3号梯群控状态 f段为1号梯群控状态 g段为平层信号有效 a段为机房检修状态 b段为轿顶检修 c段为轿门开关 d段为安全回路状态 e段为故障状态 f段为轿内检修开关 g段为层高测定状态 a段为自救状态 b段为专用状态 c段为泊梯开关 d段为超载检测禁止 e段为门止动 f段为自发电状态 g段为消防专用状态 2 层高测定模式设定后的显示模式同模式0设定后的显示模式同模式0设定后的显示模式同模式03 机房检修模式 设定后的显示模式同模式0设定后的显示模式同模式0设定后的显示模式同模式04故障记录清除,此模式在1.5秒后会自动清除 设定后的显示模式同模式0设定后的显示模式同模式0设定后的显示模式同模式05禁止超载检测模式 设定后的显示模式同模式0 设定后的显示模式同模式0 设定后的显示模式同模式0 6查看主微机故障记录模式故障码组号故障码十位故障码个位 7工程人员专用状态设定后的显示模式同模式0设定后的显示模式同模式0设定后的显示模式同模式08 电梯停靠楼层随机给出 设定后的显示模式同模式0设定后的显示模式同模式0设定后的显示模式同模式09禁止电机抱闸辅助开关短接故障设定后的显示模式同模式0设定后的显示模式同模式00为允许故障判断 1为禁止故障判断 a钢丝绳打滑时间设定 默认时间为45S设定后的显示模式同模式0设定后的显示模式同模式00＝45S、1＝10S、2＝20S、3＝30S、4＝40S、5＝50S表示第7位，亮灯表示输入接通。
广日电梯界面使用方法
•1) MODE 0 SET在该状态时，层楼位置和电梯运行状态交替显示。
电梯运行状态，左边LED显示的是一些特殊的运行模式，MODE 0 SET还对门止动、消除110％开关测试、SDS开关测试、专用等功能进行复位。
2）MODE 1 SET3）MODE 2 SET故障码和故障排列位置交替显示。
为避免两者显示混淆，将排列位置按A1~A9，b0~b9，C0~C9，d0~d2显示。
用INC/ST键，可以对排列位置循环向后增加；用SET 键，可以对排列位置循环向前减少。
4）MODE 3 SET机房检修。
按住INC/ST键，则检修上行，按住SET键，则检修下行。
这时LED的显示同0状态时的显示。
5）MODE 4 SET置故障检查标志。
执行一次后，自动消除该功能。
6）MODE 8 SET门止动功能。
在快车状态下，进入该状态，门停止开关。
这时显示的内容同0状态时的显示。
要取消该功能时，可以进入MODE 0 SET，或者将电梯置于非正常服务状态，如检修等。
7）MODE 11 SET层高测定功能。
进入该状态后，并且电梯在最低层时，按住INC/ST键直到电梯关门起动，层高测定开始，显示同0状态。
退出该状态时，取消层高测定功能。
8）MODE 13 SET取消110％开关保护测试，快车状态下有效。
显示的内容与0状态相同。
电梯完成一次测试后自动取消该功能，要再进行一次取消110％开关测试，需要重新操作MODE 13 SET。
可以用MODE 0 SET来取消该功能。
9）MODE 14 SETSDS开关测试，快车状态有效。
显示的内容与0状态相同。
电梯完成一次测试后自动取消该功能，要再进行一次取消SDS开关测试，需要重新操作MODE 14 SET。
可以用MODE 0 SET来取消该功能。
10）MODE 15 SET专用功能，只在快车状态有效。
显示的内容与0状态相同。
输入层楼信号后，按住INC/ST或轿内关门按钮，可使电梯关门运行，功能与一般的专用功能一样。
广日Gwiz按键说明详解
上行机房检修自救运行平层层高测定消防下行安全回路超载X0X1X2X3X4X5X6X7X8X91011121314151617181920212223平层信号,插入隔磁板时亮(微动平层时用)MQGMQ1MQ2消防反馈开关ZFK 信号输入,有消防反馈信号时亮平层光电开关MQG 信号输入，离开隔磁板时亮M C 1D X K TDK检修上行轿内检修轿顶检修上行DSA 信号输入,按下上行按钮时亮专用门止动锁梯封星接触器MC1 反馈触点输入,接触器动作时亮轿顶检修DJK 信号输入,轿顶检修时灭轿厢检修NJK信号输入,轿厢检修时灭机房紧急电动运行FJK 信号输入,机房紧急运行时灭紧急电动轿顶检修下行DXA 信号输入,按下下行按钮时亮接触器BZC 反馈触点输入,抱闸接触器吸合时亮接触器MC反馈触点输入,运行接触器动作时亮X Q G 下平层信号,离开隔磁板时亮(微动平层时用)平层信号,插入隔磁板时亮(微动平层时用)上平层信号,离开隔磁板时亮(微动平层时用)S Q G Z F K B Z C MC紧急电动运行短接DXK 反馈触点输入，有反馈信号时亮停电柜投入TDK 信号输入,停电柜投入时亮检修下行自发电轿顶检修电梯故障轿门锁轿顶检修群控1群控4轿厢检修群控2群控3门锁继电器MSC 反馈触点输入,继电器吸合时亮火灾管制运行XFK 信号输入,消防开关接通时亮M S C XFK备用微动反馈微动状态确认点，继电器MQA、MQB 动作，MQC 无动作时亮GS轿门门锁开关信号输入GS,轿门闭合时亮外部安全回路信号输入,外部安全回路接通时亮厅门门联锁开关信号输入DS,厅门门联锁接通时亮子组2，LED0循环显示0、2:控制板输入信号X16-X23子组1，LED0循环显示0、1:控制板输入信号X8-X15备用DS 安全回路状态投入操作:MODE INC SET默认显示,LED0 闪烁交替显示0，LED0、LED1、LED2 显示电梯运行基本状态状态分组0:LED0 显示0 与分组码,LED1、LED2 显示电梯控制板输入信号状态默认显示X0-X7组状态,按下SET 键后按照X0-X7 、X8-X15、X16-X23、X32-X36 及MOD 、SET、INC依次向后变化LED0~LED2 显示不同分组状态子组0，LED0显示0:控制板输入信号X0-X7242526272829303132333435Y0Y1Y2Y3Y4Y5Y6Y7Y8Y9101112131415子组3，LED0循环显示0、3:控制板输入信号X24-X31抱闸制动臂BZK2 张开信号2 输入,制动臂张开时亮1 级下行强迫减速开关XHK,到1 级下行强迫减速位置时灭BZK2备用X H K B Z K 1抱闸制动臂BZK1 张开信号1 输入,制动臂张开时亮S H K 1X H K 12 级下行强迫减速开关XHK1,到2级下行强迫减速位置时灭子组4，LED0循环显示0、4:控制板输入信号X32-X36 及MOD、SET、INC 按键2 级上行强迫减速开关SHK1,到2级上行强迫减速位置时灭地震信号触电输入，有地震信号时亮上行限位开关SWK,到上行限位位置时灭X H K 23 级下行强迫减速开关XHK2,到3级下行强迫减速位置时灭下行限位开关XWK,到下行限位位置时灭X W K SHK1 级上行强迫减速开关SHK,到1 级上行强迫减速位置时灭3 级上行强迫减速开关SHK2,到3级上行强迫减速位置时灭地震SWKS H K 2主板MOD 按键输入，按下按钮时亮M O D SE T 主板SET 按键输入，按下按钮时亮K M J 主门开门指令继电器KMJ 输出驱动,输出时亮主门关门指令继电器GMJ 输出驱动,输出时亮副门开门指令继电器1KMJ 输出驱动,输出时亮副门关门指令继电器1GMJ 输出驱动,输出时亮G M J 1K M J 1GMJ消防返回基站继电器XFJ 输出驱动,输出时亮X F J T D J 停电柜允许运行继电器TDJ 输出驱动,输出时亮微动继电器输出驱动,输出时亮微动消防员消防梯投入继电器输出驱动,输出时亮子组0，LED0显示0:控制板输出信号Y0-Y7状态分组1:LED0 显示1,LED1、LED2 显示电梯控制板输入信号状态 默认显示Y0-Y7 组状态,按下SET 键后按照Y0-Y7、Y8-Y15 依次向后变化LED0~LED2 显示不同分组状态主板INC 按键输入，按下按钮时亮IN C 备用子组1，LED0循环显示0、1:控制板输出信号Y8-Y15门机电源控制继电器MDJ 输出驱动，输出时亮抱闸接触器BZC 输出驱动,输出时亮备用备用MDJBZC运行接触器MC 输出驱动,输出时亮M C MSC门锁接触器MSC 输出驱动,输出时亮封星接触器MC1 输出驱动,输出时亮MC1备用123456789101112131415161718192021222324状态分组2:LED0 显示2,LED1、LED2 显示轿厢板输入信号TX1~TX26 状态默认显示TX0-TX7 组状态,按下SET 键后按照TX0-X7、TX8-TX15、TX16-TX23 、TX32-TX36 依次向后变化LED0~LED2显示不同分组状态主门开门按钮KMA 信号输入,按下开门按钮时亮主门关门按钮GMA 信号,按下关门按钮时亮主门关门限位开关GMK 信号输入,到关门限位时灭主门开门限位开关KMK信号输入,到开门限位时灭K M A G M A G M K K M K 主门门安全触板APK 信号,碰到安全触板时灭A PKGM 主门门光电保护GM 开关信号输入,被遮断时亮超载开关CZK 信号输入,超载时灭CZKZYK专用运行信号输ZYK 入,专用开关接通时亮子组0，LED0显示0:轿厢板输入信号TX1-TX8子组1，LED0循环显示0、1:轿厢板输入信号TX9-TX16(请按图纸对应TX 点司机运行信号SJK 输入,司机开关接通时亮司机通过STA/副门堵转按钮信号按下司机通过按钮/副门堵转时亮司机上行按钮SSA 信号,按下司机上行按钮时亮司机下行按钮SXA 信号,按下司机下行按钮时亮S J K S T A S S A 延长开门YSA 信号输入,延长开门开关接通时亮WD20WD80SXA1K M K 20%负载检出,WD20 开关断开时灭Y S A NTK不停层信号输入NTK,不停层开关接通时亮1G M K 1APK80%负载检出,WD80 开关断开时灭子组2，LED0循环显示0、2:轿厢板输入信号TX17-TX24(请按图纸对应TX 点副门开门限位开关1KMK 信号输入,到开门限位时灭副门关门限位开关1GMK 信号输入,到关门限位时灭副门门安全触板1APK 信号,碰到安全触板时灭副门门光电保护1GM 开关信号输入,被遮断时亮1GM司机出发按钮SQA 信号,按下司机出发按钮时亮S Q AD G A 轿顶DGA 关门/主门堵转按钮信号按下轿顶关门/主门堵转时亮副门门关门按钮信号1GMA,按下关门按钮时亮1 层内召有输入,按下1层内召按钮时亮 2 层内召有输入,按下2层内召按钮时亮 3 层内召有输入,按下3层内召按钮时亮 4 层内召有输入,按下4层内召按钮时亮副门门开门按钮1KMA 信号输入,按下开门按钮时亮1K M A 1G M A状态分组3:B0、B1、B2、B3、B4、B5分别代表1~8 层、9~16 层、17~24 层、25~32层、33~40 层、41~48 层内召输入,默认显示B0 组状态,按下SET 键后按照B0、B1、B2、B3、B4、B5、B0、…依次向后变化(例如B0 分组状态显示如下表,其余分组依此类推)LED0~LED2 显示不同分组状态5 层内召有输入,按下5层内召按钮时亮6 层内召有输入,按下6层内召按钮时亮7 层内召有输入,按下7层内召按钮时亮8 层内召有输入,按下8层内召按钮时亮9～48 层内召有输入,按下9～48 层内召按钮状态分组4:C0、C1、C2、C3、C4、C5分别代表1~8 层、9~16 层、17~24 层、25~32层、33~40 层、41~48 层厅外上召输入,默认显示C0 组状态,按下SET 键后按照C0、C1、C2、C3、C4、C5、C0、…依次向后变化(例如C0 分组状态显示如下表,其余分组依此类推)LED0~LED2 显示不同分组状态2 层厅外上召有输入,按下2 层厅外上召按钮时亮3 层厅外上召有输入,按下3 层厅外上召按钮时亮4 层厅外上召有输入,按下4 层厅外上召按钮时亮1 层厅外上召有输入,按下1 层厅外上召按钮时亮5 层厅外上召有输入,按下5 层厅外上召按钮时亮6 层厅外上召有输入,按下6 层厅外上召按钮时亮7 层厅外上召有输入,按下7 层厅外上召按钮时亮8 层厅外上召有输入,按下8 层厅外上召按钮时亮状态分组5:D0、D1、D2、D3、D4、D5分别代表1~8 层、9~16 层、17~24 层、25~32层、33~40 层、41~48 层厅外下召输入,默认显示D0 组状态,按下SET 键后按照D0、D1、D2、D3、D4、D5、D0、…依次向后变化(例如D0 分组状态显示如下表,其余分组依此类推)LED0~LED2 显示不同分组状态备用2 层厅外下召有输入,按下2 层厅外下召按钮时亮3 层厅外下召有输入,按下3 层厅外下召按钮时亮4 层厅外下召有输入,按下4 层厅外下召按钮时亮5 层厅外下召有输入,按下5 层厅外下召按钮时亮6 层厅外下召有输入,按下6 层厅外下召按钮时亮7 层厅外下召有输入,按下7 层厅外下召按钮时亮8 层厅外下召有输入,按下8 层厅外下召按钮时亮状态分组6:E0、E1、E2、E3、E4、E5分别代表1~8 层、9~16 层、17~24 层、25~32层、33~40 层、41~48 层厅外召唤板接入情况,当有外招板接入时LED 亮。
广日变频器说明书第七章 规格
规格本章节说明伺服门机驱动器及电机的标准规格。
■DDM20P2驱动器规格........................................7-1第七章规格■DDM20P2驱动器规格项目规范主电路方式AC-DC-AC，正弦波电流型PWM 控制电机控制方式V/F 控制、无传感矢量控制、感应式电机电流/磁通矢量控制、永磁同步电机电流/磁通矢量控制输入电压单相AC220V（允许电压波动范围＋15％～－20％）输入频率50/60Hz 容量200VA 额定规格额定输出电流0.70A 最高转速按输出频率换算为1000Hz 4P:30000r/min 控制范围矢量控制1:1500控制响应矢量控制100Hz (最大)输入开关信号AC/DC 24V~110V 控制功能输出开关信号继电器，DC24V 或AC220V，1A 过载保护额定输出电流的150%60s 过电流保护额定输出电流的200%以上过电压200V 级主回路直流电压390V 以上保护欠电压200V 级主回路直流电压140V 以下保护保护可选保护电机过载保护、电机过热保护、过力矩保护、制动异常保护；输入缺相；输出缺相；超速保护、失速保护；参数设定错误等使用场所室内，无腐蚀性气体、易燃气体、尘埃等，不受阳光直射工作温度－10～45℃工作湿度5～90％RH 不结露海拔高度低于3000米(但对1001～3000米场所要降额使用)振动2～9Hz：振幅＝3mm；9～20Hz：9.8m/S 2保存温度－25～55℃环境保存湿度5～95％RH RS485/RS422MITSUBISHI FX 或MODBUS 通讯协议(定制)通讯CAN 定制。
广日电梯G12系统功能手册_SJK11-013(01)
39393939005/16/2012编 号：SJK11-013版本号：01G12电梯控制系统功能流程手册编 制 潘 政校 对 李吴达标准化 黄展鹏审 定 夏嘉乐批 准 张 研广州广日电梯工业有限公司2012年 4月修改12-0285更改文件号 签字 日期 更改文件号 签字 日期本资料是针对G12电梯控制系统的功能流程进行说明，作为设计开发人员程序测试验证的参考依据一、电梯检修状态下的功能测试：1、点动开、关门将电梯处于检修状态，轿厢开到门区位置（MQG感应器插入隔磁板），开门按钮灯亮，此时若按开门按钮，电梯开门，松开开门按钮则立即停止开门，如果持续按下开门按钮，电梯将持续开门至开门终端开关动作位置时停止开门。
2、点动运行在轿顶或轿厢检修状态按上行按钮，电梯关门至门锁吸合后电梯应向上方向低速平稳运行，并在操作面板上观察其运行速度,判断速度与方向是否正确,松开上行按钮则应停止运行，按下下行按钮电梯应向下方向低速平稳运行，并在操作面板上观察其运行速度应,判断速度与方向是否正确，松开轿顶下行按钮则应停止运行。
检修运行到达端站进入强减区域后速度降到0.1米/秒。
3、上行限位按上行按钮使电梯上行撞到上限位开关，电梯马上停止运行。
改按下行按钮电梯可以下行。
4、下行限位按下行按钮使电梯下行撞到下限位开关，电梯马上停止运行。
改按上行按钮电梯可以上行。
5、检修显示5.1、在检修状态，观察电梯的轿内、厅外层楼显示是否正常（轿厢内外指示器显示检修字样，上下行方向与实际运行方向相同）。
5.2、在检修状态，将电梯开到门区时，开门按钮灯亮。
5.3、在检修状态，将电梯开到底层限位开关动作后，轿内显示器应显示底层数椐；同样，电梯在顶层限位开关动作点位置时，轿内显示器应显示顶层数据。
6、非门区不能开门将电梯开离门区（MQG感应器离开隔磁板），按开门按钮，电梯不开门。
7、检修状态的安全触板和光幕用手将安全触板开关顶至动作位置，按最顶（或者最底）内指令按钮可以正常关门；光幕被障碍物遮挡，按最顶（或者最底）内指令按钮可以正常关门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广日变频门机使用说明一、接线
二、原理及信号说明
1．接口信号说明
2．运行原理
关门机械
开门机械
3．状态说明
(1)动作
门机在正常定位移动或蠕动时的状态。
动作状态的力矩限制由P6.01参数设置。
(2)保持
在非关门终端位置没有开关门信号时的零速锁定状态，或在关门终端位置发生关门堵转时的状态。
保持状态下的力矩上限由P6.02设置。
(3)堵转
门机在开门过程中(包括蠕动过程)力矩指令超过开门堵转检出阀值(P6.03)且持续时间超过堵转检出时间(P6.05)；或者门机在关门过程中(包
括蠕动过程)力矩指令超过关门堵转检出阀值(P6.04)且持续时间超过堵
转检出时间(P6.05)，则堵转状态检出。
开门时在开门终端外检出堵转，则输出堵转信号；在开门终端检出堵转，则进入开门保持状态。
关门时在关门终端外检出堵转，则输出堵
转信号；在关门终端检出堵转，则进入关门保持状态。
三、运行逻辑
1．关门初始校正
开门机械
关门机械
关门信号
关门信号
注：校正时间超过校正保护时间仍未到达终端位置导致校正故障输出。
2．开门初始校正
动作逻辑类同关门初始校正。
3．开门处理
注：(1) 如果开门起始位置在开门终端，以蠕动速度开门
(2) 蠕动延时后进入开门保持状态
(3) 如果开门终端中检出堵转，则自动转为开门保持状态
4．关门处理
注：(1) 如果关门起始位置在关门终端，以蠕动速度关门。
(2) 如果开门终端中检出堵转，则转为关门保持状态，维持蠕动速度关门，但力矩上限调整为保持力矩。
门过程中断
5．开(关)
四、参数说明
1．标准参数
2．专用参数
附注说明：#-根据铭牌设置（或按配套电机附表设置）*-根据实际调整其他-不要改动
五、调试
1．电机调试（如果需要的话）
(1)如果编程菜单已经隐藏，先到OP1输入密码
(2)必要的话，进行参数初始化(OP4)
(3)A3.01改为0
(4)输入电机参数：E2.01、E2.02、E2.03、E2.04、E2.05、E2.07、E2.09、
E2.10
(5)设置电机控制模式A2.01=5，然后复位
(6)学习磁角度：选择OP3，输入3，确定，然后等待学习完毕。
2．试运行调试
(1)A3.01改为12，然后复位
(2)选择P菜单，设置检查所有门机专用参数(P1.01~P6.06)
(3)静态检查。
●选择U2.01菜单，检测输入端子，手动检查终端开关信号是否收
到。
●选择P2.04菜单，用手推动皮带，观察位置显示是否变化。
(4)开始正式运行
3．距离调整
(1)关门撞门。
方法：减小半门宽
(2)关门爬行过长。
方法：加大半门宽
(3)开门撞门。
方法：减小校正距离
(4)开门爬行过长。
方法：加大校正距离
(5)开关门不到位。
方法：调整开关门终端的安装位置，或加长运行停
止延时(P5.05)
4．速度调整
(1)速度过快。
方法：减低额定速度(P4.01)，或加大开门加速时间(P5.01)
和关门加速时间(P5.03)
(2)速度过慢。
方法：加大额定速度(P4.01)，或减小开门加速时间(P5.01)
和关门加速时间(P5.03)
(3)减速快慢调整。
方法：调整开门减速时间(P5.02)和关门减速时间
(P5.04)
5．堵转报警调整
(1)关门堵转误动作。
方法：增大关门堵转检出阀值(P6.04)。
(2)开门堵转误动作。
方法：增大开门堵转检出阀值(P6.03)。
(3)关门堵转检测不灵敏。
方法：减小关门堵转检出阀值(P6.04)或减小堵
转检出时间(P6.05)
(4)开门堵转检测不灵敏。
方法：减小开门堵转检出阀值(P6.03)或减小堵
转检出时间(P6.05)
6．力矩调整
(1)开关门慢，不够力。
方法：选U1.06检查力矩指令是否达到上限，是
则调整动作力矩上限(P6.01)
(2)关门堵转力矩调整。
