基于2.4G无线传输模块的语音数据采集系统设计
《2024年基于ZigBee技术的无线数据采集系统研究与设计》范文

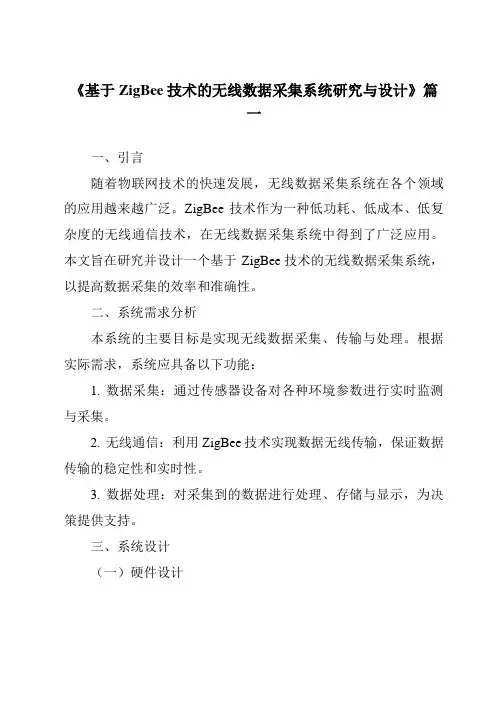

《基于ZigBee技术的无线数据采集系统研究与设计》篇一一、引言随着物联网技术的快速发展，无线数据采集系统在各个领域的应用越来越广泛。
ZigBee技术作为一种低功耗、低成本、低复杂度的无线通信技术，在无线数据采集系统中得到了广泛应用。
本文旨在研究并设计一个基于ZigBee技术的无线数据采集系统，以提高数据采集的效率和准确性。
二、系统需求分析本系统的主要目标是实现无线数据采集、传输与处理。
根据实际需求，系统应具备以下功能：1. 数据采集：通过传感器设备对各种环境参数进行实时监测与采集。
2. 无线通信：利用ZigBee技术实现数据无线传输，保证数据传输的稳定性和实时性。
3. 数据处理：对采集到的数据进行处理、存储与显示，为决策提供支持。
三、系统设计（一）硬件设计本系统硬件部分主要包括传感器节点、协调器以及上位机。
传感器节点负责数据采集和无线通信，协调器负责网络组建和数据中转，上位机用于数据处理和显示。
1. 传感器节点设计：传感器节点采用ZigBee无线通信模块与各类传感器相连，实现数据采集与传输。
2. 协调器设计：协调器采用高性能处理器，负责网络组建、数据中转以及与上位机的通信。
3. 上位机设计：上位机采用计算机或嵌入式设备，用于接收数据、处理数据以及数据显示。
（二）软件设计软件部分主要包括ZigBee协议栈、数据处理程序以及用户界面。
1. ZigBee协议栈：采用标准的ZigBee协议栈，实现无线通信功能。
2. 数据处理程序：对采集到的数据进行处理、存储与显示，提供数据分析和决策支持。
3. 用户界面：提供友好的用户界面，方便用户进行操作和查看数据。
四、系统实现（一）网络组建系统采用ZigBee技术组建无线传感器网络，通过协调器建立网络，传感器节点加入网络后进行数据传输。
（二）数据采集与传输传感器节点实时监测环境参数，通过ZigBee无线通信模块将数据传输至协调器，再由协调器将数据传输至上位机。
（三）数据处理与显示上位机接收数据后，进行数据处理、存储与显示。
2.4GHz无线数据传输系统
2.4GHz无线数据传输系统

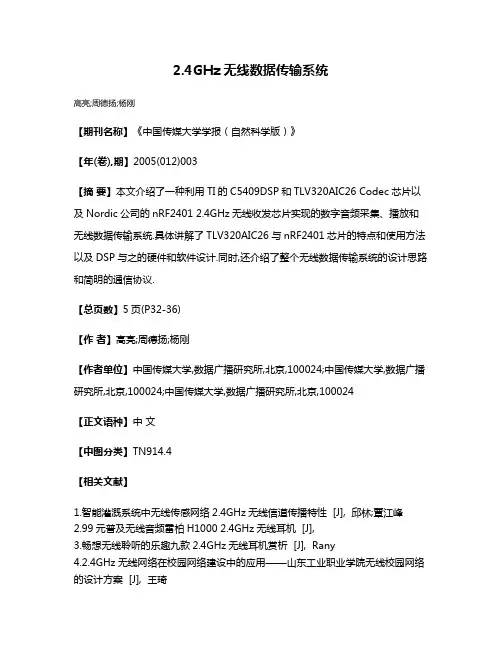

高亮;周德扬;杨刚
【期刊名称】《中国传媒大学学报（自然科学版）》
【年(卷),期】2005(012)003
【摘要】本文介绍了一种利用TI的C5409DSP和TLV320AIC26 Codec芯片以及Nordic公司的nRF2401 2.4GHz无线收发芯片实现的数字音频采集、播放和无线数据传输系统.具体讲解了TLV320AIC26与nRF2401芯片的特点和使用方法以及DSP与之的硬件和软件设计.同时,还介绍了整个无线数据传输系统的设计思路和简明的通信协议.
【总页数】5页(P32-36)
【作者】高亮;周德扬;杨刚
【作者单位】中国传媒大学,数据广播研究所,北京,100024;中国传媒大学,数据广播研究所,北京,100024;中国传媒大学,数据广播研究所,北京,100024
【正文语种】中文
【中图分类】TN914.4
【相关文献】
1.智能灌溉系统中无线传感网络
2.4GHz无线信道传播特性 [J], 邱林;覃江峰
2.99元普及无线音频雷柏H1000 2.4GHz无线耳机 [J],
3.畅想无线聆听的乐趣九款2.4GHz无线耳机赏析 [J], Rany
4.2.4GHz无线网络在校园网络建设中的应用——山东工业职业学院无线校园网络的设计方案 [J], 王琦
5.兼容无线HART标准的工业无线网络和基于IEEE802．15．4标淮的2.4GHz无线模块 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
基于无线传输的数据采集系统硬件设计

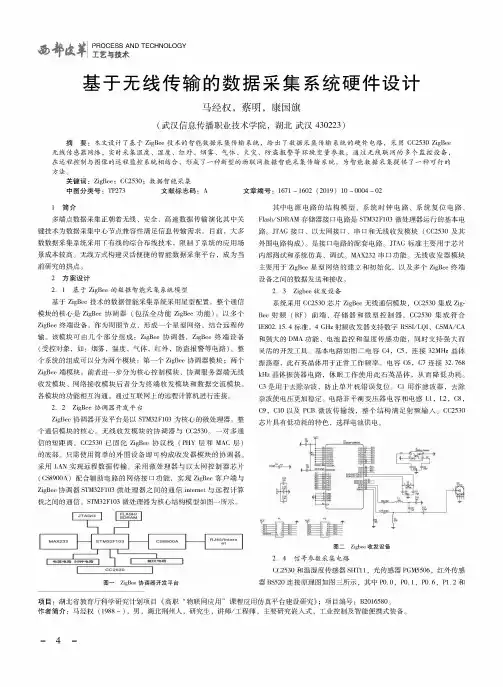

PROCESS AND TECHNOLOGY工艺与技术基于无线传输的数据采集系统硬件设计马经权，蔡明，康国旗（武汉信息传播职业技术学院，湖北武汉430223）摘 要：本文设 于ZigBee 技术的 系统, 系统的硬件电路，采用CC2530 ZigBee无线传感器网络， 温度、 、 、 、 、 、 等环境变量 ， 无线联网的多个监控设备,在 与 的系统相结合， 型的网系统，为的方法O关键词：ZigBee ； CC2530；攻中图分类号：TP273 文献标志码：A 文章编号：1671 -1602 （2019） 10 -0004-021简介多端点数据采集正朝着无线、安全、高速数据传输演化其中关键技术为数据采集中心节点兼容性满足信息传输需求％目前，大多数数据采集系统采用了有线的综合布线技术，限制了系统的应用场 成本较高％无线 式构建便捷的智能 采集平台，成前研究的热点％2方案设计2. 1 基于ZigBee 的数据智能采集系统模型基于ZigBee 技术的数据智能采集系统采用星型配置％整个通信 模块的核心是ZigBee 协调器（包括全功能ZigBee 功能）％以多个 ZigBee 终端设备，作为周围节点，形成一个星型网络，远程传%该模块可由几个部分组成：ZigBee 协调器，ZigBee 终端设备（受控对象，女口：烟雾，温度，，红外，防 等电路）％整个系统的组成可以分模块：第一个ZigBee 协调器模块；两个ZigBee 端模块％前者进一步分为核心控制模块、协调服务器端无线收发模块&网络接收模 分为终端收发模块和 模块％各模块的功能相互沟通％通过互联网上的远程计算机进行连接％2. 2 ZigBee 协调器开发平台ZigBee 协调器开发平台是以STM32F103为核心的微处理器％整个通信模块的核心％无线收发模块的协调器与CC2530% —对多通信的短距离％ CC2530已固化ZigBee 协议栈（PHY 层和MAC 层） 的底部％只 使用简单的 设成收发器模块的协调器％采用LAN 实现远程数据传输％采用微处理器与以太网控制器芯片（CS8900A ）配合辅助电路的网络接口功能，实现ZigBee 客户端与ZigBee 协调器STM32F103微处理器之间的通信internet 与远程计算机之间的通信％ STM32F103微处理器为核心结构模型如图一所示％图一 ZigBee 协调器开发平台其中电源电路的结构模型、系统时钟电路、系统复位电路、 Flah/SDRAM 存储器接口电路是STM32F103微处理器运行的基本电路％ JTAG 接口 &以太网接口 &串口和无线收发模块（CC2530及其外围电路构成）％是接口电路的配套电路％ JTAG 标准主要用于芯片内部测试和系统仿真、调试％ MAX232串口功能％无线收发器模块主要用于ZigBee 星型网络的建立和初始化，以及多个ZigBee 终端设备之间的 和接收％2. 3 Zigbee 收发设备系统采用CC2530芯片ZigBee 无线通信模块，CC2530集成Zig- Bee 射频（RF ）前端、存储器和微型控制器，CC2530集成符合 IE802. 15.4标准％ 4 GHz 射频收发器支持数字RSSI/PQI 、CSMA/CA和强大的DMA 功能、电池监控和温度传感功能，同时支持强大而灵活的开发工具％基本电路如图二电容C4, C5,连接32MHz 晶体振荡器，此石英晶体用于正常工作频率％电容C6, C7连接32.768 kHz 晶体振荡器电路，休眠工作使用此石英晶体，从而降低功耗％ C3是用于去除杂波，防止单片机错误复位％ C1用作滤波器，去除杂波使电压更加稳定％电路非平衡变压器电容和电感L1, L2, C8,C9, C10以及PCB 微波传输线，整个结构满足射频输入％ CC2530芯片具有低功耗的特色，选择电池供电％图二Zigbee 收发设备2. 4信号参数采集电路CC2530和温湿度传感器SHT11，光传感器PGM5506,红外传感器BS520连接原理图如图三所示，其中P0.0, P0. 1, P0.6, P1. 2和项目：湖北省教育厅科学研究计划项目《高职“物联网应用”课程应用仿真平台建设研究》；项目编号：B2016580% 作者简介：马权（1988 -）,男，湖北荆州人，研究生，讲师/工程师， 研究嵌入式，工业控 智能便携式装备%4Vol.41/No.10/WestleatherP1.3为CC253010端口％SHT11使用双线串行线和处理器数据通信和同步SCK数据线通信处理器和SHT11_DATA三态门用于读取数据，为避免信号冲突，微处理器应驱动DATA低电平，需要外部上拉电阻将信号拉高，CC2530引脚P1.2用于SCK,P1.3用于DATA。
基于单片机的数据采集和无线数据传输系统设计
基于单片机的数据采集和无线数据传输系统设计一、本文概述随着信息技术的快速发展和物联网的广泛应用，数据采集和无线数据传输在各个领域都发挥着越来越重要的作用。
基于单片机的数据采集和无线数据传输系统设计，以其低成本、高效率、易扩展等特点，受到了广泛关注和应用。
本文旨在探讨基于单片机的数据采集和无线数据传输系统的设计原理、实现方法以及在实际应用中的优势与挑战。
本文将首先介绍系统的整体架构，包括数据采集模块、单片机处理模块和无线数据传输模块的设计。
然后，详细阐述各个模块的工作原理和实现技术，包括传感器选型、数据采集电路设计、单片机选型与编程、无线传输协议选择以及数据传输的稳定性与可靠性保障等。
本文还将分析该系统设计在实际应用中的性能表现，如数据传输速度、传输距离、功耗等，并通过具体案例展示其在环境监测、智能家居、工业自动化等领域的应用效果。
文章将总结该系统设计的优点与不足，并对未来发展方向进行展望，以期为相关领域的研究和实践提供有益的参考和启示。
二、单片机基础知识单片机（Microcontroller Unit，MCU）是一种集成电路芯片，它采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能集成到一块硅片上，构成一个小而完善的微型计算机系统。
单片机具有体积小、功耗低、控制功能强、扩展灵活、抗干扰能力强、性价比高等一系列优点，因此在工业控制、智能仪表、汽车电子、通信设备、家用电器、航空航天等许多领域得到了广泛应用。
单片机按照其内部结构可以分为多种类型，例如8051系列、AVR 系列、PIC系列、ARM系列等。
每种类型的单片机都有其独特的指令集、架构和外设接口，因此在使用时需要了解其具体的特性和编程方法。
在数据采集和无线数据传输系统设计中，单片机通常作为核心控制器，负责数据的采集、处理、存储和传输。
通过编程，单片机可以控制外设进行数据采集，如使用ADC（模数转换器）将模拟信号转换为数字信号，或者使用传感器接口读取传感器的输出值。
《2024年基于ZigBee技术的无线数据采集系统研究与设计》范文

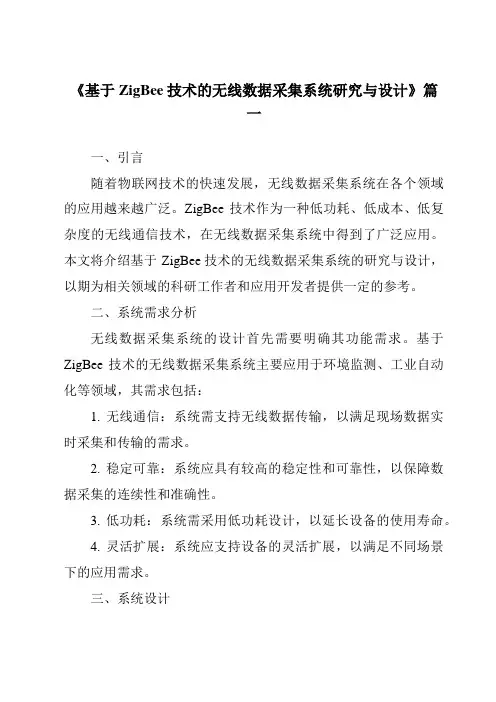

《基于ZigBee技术的无线数据采集系统研究与设计》篇一一、引言随着物联网技术的快速发展，无线数据采集系统在各个领域的应用越来越广泛。
ZigBee技术作为一种低功耗、低成本、低复杂度的无线通信技术，在无线数据采集系统中得到了广泛应用。
本文将介绍基于ZigBee技术的无线数据采集系统的研究与设计，以期为相关领域的科研工作者和应用开发者提供一定的参考。
二、系统需求分析无线数据采集系统的设计首先需要明确其功能需求。
基于ZigBee技术的无线数据采集系统主要应用于环境监测、工业自动化等领域，其需求包括：1. 无线通信：系统需支持无线数据传输，以满足现场数据实时采集和传输的需求。
2. 稳定可靠：系统应具有较高的稳定性和可靠性，以保障数据采集的连续性和准确性。
3. 低功耗：系统需采用低功耗设计，以延长设备的使用寿命。
4. 灵活扩展：系统应支持设备的灵活扩展，以满足不同场景下的应用需求。
三、系统设计基于上述需求分析，本文提出了一种基于ZigBee技术的无线数据采集系统设计方案。
三、系统设计基于ZigBee技术的无线数据采集系统设计主要包括硬件设计和软件设计两部分。
（续）硬件设计方面，主要涉及ZigBee无线通信模块、微控制器、传感器等组件的选型和电路设计。
ZigBee无线通信模块负责数据的无线传输，微控制器负责数据处理和协调各模块的工作，传感器则负责环境数据的采集。
在电路设计上，需考虑各组件的功耗、稳定性以及抗干扰能力等因素。
软件设计方面，主要包括ZigBee协议栈的配置与开发、数据采集与处理程序的编写等。
通过配置ZigBee协议栈，实现无线通信功能；通过编写数据采集与处理程序，实现数据的实时采集、处理和传输。
四、结论本文介绍了基于ZigBee技术的无线数据采集系统的研究与设计，从系统需求分析到系统设计进行了详细的阐述。
该系统具有低功耗、稳定可靠、灵活扩展等优点，可广泛应用于环境监测、工业自动化等领域。
未来，我们将进一步优化系统性能，提高数据采集的准确性和传输的可靠性。
无线数据采集系统设计
12科技创新导报 Science and Technology Innovation Herald随着人类社会的发展与进步,人类对无线通信的依赖程度越来越高。
无线通信以其不需铺设明线,使用便捷等特点,在现代通信领域占据重要地位。
在无线通信领域,越来越多的通信产品大量涌现出来,但设计无线数据采集产品往往需要相当的无线电专业知识和价格高昂的专业设备,因而影响了用户的使用和新产品的开发。
nRF2401是一个为2.4GHz ISM频段设计无线收发芯片,它为短距离无线数据采集应用提供了较好的解决办法,使用nRF2401降低了开发难度,缩短了开发周期,使产品能更快地推向市场。
1 总体方案通过在被测位置安装传感器,从而使从机位置的单片机通过传感器采集到信息数据,经过单片机处理数据,经过无线传输模块2401,传送给从机的传输模块2401,主机的单片机通过无线传输模块2401接收信息数据,再由CPU(Central Processing Unit,中央处理器)根据当前控制对像,把数据处理为与其相关的数据或信息,显示在液晶显示屏上,从而达到监控等目的，图1。
此系统中各终端之间通过无线模块通信,不得有任何电缆连接。
设计者在完成以上任务的基础上,可自行扩展其它功能。
2 硬件系统主机硬件:(如图2)1)电源模块(7805和LM1117-3.3线性稳压芯片);2)中心控制模块(AVR单片机);3)人机界面(液晶显示和按键);4)无线收发模块(nRF2401无线收发芯片)。
从机硬件:(如图3)1)电源模块(7805和LM1117-3.3线性稳压芯片);2)中心控制模块(AVR单片机);3)无线收发模块(nRF2401无线收发芯片);4)温湿度传感器(SHT10 系列)。
3 系统主机硬件的设计由于本系统的核心模块──无线收发芯片nRF2401只能工作在3.6V以下,而液晶模块也是工作在3.3V以下,正常显示字符。
又由于本系统工作于无线方式,以安装方便灵活为其最大特点之一,所以不宜采用变压器供电。
单片机基于2.4G无线收发模块NRF24L01的无线通信（基本测试通过）续
单片机基于2.4G无线收发模块NRF24L01的无线通信（基本测试通过）续二、软件部分1>接收方程序：主函数：#include <reg52.h>#include <stdio.h>#include'NRF24L01.h'#include <intrins.h>void main(){ unsigned char i=0;unsigned char data_RX[32]={1,1,1,1,1,1,1,1,1,1,2,2,2,2,2,2,2,2, 2,2,3,3,3,3,3,3,3,3,3,3,3,3};//接收到的32字节存放数组设置初值SCON = 0x50; //REN=1允许串行接受状态，串口工作模式1，8位收发，波特率可变TMOD|= 0x20; //定时器工作方式 2 ，自动重载初值PCON&= 0x7f; //波特率不加倍TH1 = 0xFA; //波特率等于4800、数据位8、停止位1。
效验位无，晶振为11.0592MHZTL1 = 0xFA;TR1 = 1; //开启定时器1 ES = 1; //开串口中断EA = 1; // 开总中断NRF24L01_RX();//设置为接收模式while(!((READ_BYTE(READ_REG+STATUS))&0x40)); //判断是否接收好32字节数据READ_BYTES(RD_RX_PLOAD,data_RX,32); //将32字节数据存放在数组中CE=0;CSN=1;_nop_();CSN=0;SPI_WRITE(FLUSH_RX); //清空接收FIFO，否则接收数据不可预知SCK=0;CSN=1;jieshouv=0; //接收成功标志位WRITE_BYTE(WRITE_REG+STATUS,0xFF); //屏蔽中断位for(i=0;i<32;i++){ if(data_RX[i]>=10){SBUF=data_RX[i]/10+48; //将十位转化为ASCII码发送while(!TI);TI=0;SBUF = data_RX[i]%10+48; //将个位转化为ASCII码发送while(!TI); // 等特数据传送(TI发送中断标志)TI = 0; // 清除数据传送标志}else{SBUF = data_RX[i]%10+48; //将无符号数转为ASCII码发送while(!TI); // 等特数据传送(TI发送中断标志)TI = 0; // 清除数据传送标志}}while(1);}*************************************************************** *************************************************详情请咨询： http://shop108408772.taoba /*************************************************************** ***********************************************子函数：#include <reg52.h>#include 'NRF24L01.h'#include <intrins.h>unsigned char ADD_TX[]={0,1,2,3,4}; //通道地址unsigned char data_TX[]={0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31}; //发送方32字节数据void SPI_WRITE(unsigned char canshu) //写入一个字节{unsigned char i;for(i=0;i<8;i++){SCK=0;MOSI=(canshu&0x80)>>7; //先发高位SCK=1;canshu=canshu<<1;}}unsigned char SPI_READ() //读一个字节{unsigned char canshu=0,i;for(i=0;i<8;i++){canshu=canshu<<1; //先接收的为高位SCK=0;_nop_();SCK=1;canshu=canshu|MISO;}return canshu;}void WRITE_BYTE(unsigned char address,unsigned char value)//写入完整指令，单字节{CSN=1;_nop_();CSN=0;SPI_WRITE(address); //写入寄存器绝对地址_nop_();SPI_WRITE(value); //写入参数SCK=0; //恢复初值CSN=1; //恢复初值}unsigned char READ_BYTE(unsigned char address) //读入完整指令，单字节{unsigned char canshu;CSN=1;_nop_();CSN=0;SPI_WRITE(address); //写入寄存器绝对地址_nop_();canshu=SPI_READ(); //读出数据SCK=0;CSN=1;return canshu;}*************************************************************** *************************************************详情请咨询： http://shop108408772.taoba /*************************************************************** ***********************************************void WRITE_BYTES(unsigned char address,unsigned char *value,unsigned char width)//写入指定字节数据，多字节{unsigned char i;CSN=1;_nop_();CSN=0;SPI_WRITE(address); //写入寄存器绝对地址_nop_();for(i=0;i<width;i++){SPI_WRITE(*value); //将数据依次写入value=value+1;}SCK=0;CSN=1;}void READ_BYTES(unsigned char address,unsigned char *value,unsigned char width)//读入指定字节数据，多字节{unsigned char i;CSN=1;_nop_();CSN=0;SPI_WRITE(address); //写入寄存器绝对地址_nop_();for(i=0;i<width;i++){*value=SPI_READ(); //将数据依次读入value=value+1;}SCK=0;CSN=1;}/************************************************void NRF24L01_TX()//NRF24L01设为发送模式{ //默认NRF24L01为掉电模式unsigned char i;CE=0;WRITE_BYTE(WRITE_REG+SETUP_AW,0x03);//设置地址宽度为5字节WRITE_BYTE(WRITE_REG+RX_PW_P0,0x20);//设置接收通道0数据宽度为32字节WRITE_BYTES(WR_TX_PLOAD,data_TX,32);//写入发送数据WRITE_BYTES(WRITE_REG+TX_ADDR,ADD_TX,5);//设置发送地址WRITE_BYTES(WRITE_REG+RX_ADDR_P0,ADD_TX,5);//设置通道0地址WRITE_BYTE(WRITE_REG+EN_RXADDR,0x01);//使能接收通道0WRITE_BYTE(WRITE_REG+EN_AA,0x01);//使能通道0自动应答WRITE_BYTE(WRITE_REG+SETUP_RETR,0x1a);// 自动重发次数10次WRITE_BYTE(WRITE_REG+RF_CH,0x40); //设置载波频率WRITE_BYTE(WRITE_REG+RF_SETUP,0x0f); //射频参数，如数据传输率，发射功率WRITE_BYTE(WRITE_REG+CONFIG,0x0A);//设置发射，上电，CRC校验8位CE=1;for(i=0;i<10;i++);//延时30us}********************************************************/void NRF24L01_RX()//NRF24L01设为接收模式{unsigned char i; //默认NRF24L01为掉电模式CE=0;WRITE_BYTE(WRITE_REG+SETUP_AW,0x03);//设置地址宽度为5字节WRITE_BYTE(WRITE_REG+RX_PW_P0,0x20);//设置接收通道0数据宽度为32字节WRITE_BYTES(WRITE_REG+RX_ADDR_P0,ADD_TX,5);//设置通道0地址WRITE_BYTE(WRITE_REG+EN_RXADDR,0x01);//使能接收通道0WRITE_BYTE(WRITE_REG+EN_AA,0x01);//使能通道0自动应答WRITE_BYTE(WRITE_REG+RF_CH,0x40); //设置载波频率WRITE_BYTE(WRITE_REG+RF_SETUP,0x0f); //射频参数，如数据传输率，发射功率WRITE_BYTE(WRITE_REG+CONFIG,0x0B);//设置接收，上电，CRC校验8位CE=1;for(i=0;i<20;i++);//延时60us}*************************************************************** *************************************************详情请咨询： http://shop108408772.taoba /*************************************************************** ***********************************************1>发送方程序：主程序：//#include <reg52.h>#include 'stc12.h'#include'NRF24L01.h'#include <intrins.h>void main(){CLK_DIV=0x03;NRF24L01_TX(); //发送模式开启while(!((READ_BYTE(READ_REG+STATUS))&0x30));//等待发送完成CE=0;CSN=1;_nop_();CSN=0;SPI_WRITE(FLUSH_RX); //清空接收FIFO，否则数据不可预料SCK=0;CSN=1;if((READ_BYTE(READ_REG+STATUS))&0x20)fasong=0; // 发送成功标志位WRITE_BYTE(WRITE_REG+STATUS,0xFF); //屏蔽中断标志位while(1);}子程序：和接收子程序大部分一致，改动部分：void NRF24L01_TX()//NRF24L01设为发送模式{ //默认NRF24L01为掉电模式unsigned char i;CE=0;WRITE_BYTE(WRITE_REG+SETUP_AW,0x03);//设置地址宽度为5字节WRITE_BYTE(WRITE_REG+RX_PW_P0,0x20);//设置接收通道0数据宽度为32字节WRITE_BYTES(WR_TX_PLOAD,data_TX,32);//写入发送数据WRITE_BYTES(WRITE_REG+TX_ADDR,ADD_TX,5);//设置发送地址WRITE_BYTES(WRITE_REG+RX_ADDR_P0,ADD_TX,5);//设置通道0地址WRITE_BYTE(WRITE_REG+EN_RXADDR,0x01);//使能接收通道0WRITE_BYTE(WRITE_REG+EN_AA,0x01);//使能通道0自动应答WRITE_BYTE(WRITE_REG+SETUP_RETR,0x1a);// 自动重发次数10次WRITE_BYTE(WRITE_REG+RF_CH,0x40); //设置载波频率WRITE_BYTE(WRITE_REG+RF_SETUP,0x0f); //射频参数，如数据传输率，发射功率WRITE_BYTE(WRITE_REG+CONFIG,0x0A);//设置发射，上电，CRC校验8位CE=1;for(i=0;i<30;i++);//延时90us}将接收子程序中接收模式程序屏蔽即可。
基于NRF24L01的无线数据传输系统设计
基于NRF24L01的无线数据传输系统设计无线数据传输系统是指通过无线方式将数据传输到另一个设备或系统中。
本文将基于NRF24L01无线模块，设计一个基于NRF24L01无线数据传输系统。
首先，需要了解NRF24L01无线模块的特性。
NRF24L01是一款低功耗2.4GHz无线收发器，具有高速率、低功耗和简单易用的特点。
它可以在2.4GHz频段进行通信，具有多通道选择和自动频道切换的功能，可以支持多设备同时通信。
在设计无线数据传输系统时，首先需要确定系统的需求和目标。
根据需求，可以确定系统的主要功能和特点。
例如，系统需要支持多个设备之间的数据传输、具有一定的传输距离和传输速率要求、能够保障数据的可靠性等。
接下来，可以根据需求，设计系统的硬件和软件部分。
硬件部分涉及到使用NRF24L01无线模块的电路设计和布局，其中需要考虑供电电路、射频部分的电路和天线设计等。
软件部分涉及到编程语言和算法的选择，以及数据传输协议的设计。
在硬件设计方面，需要考虑以下几个关键点：1.供电电路设计：NRF24L01模块的工作电压范围为1.9V-3.6V，需要设计一个稳定的供电电路，以确保模块正常工作。
2.射频电路设计：NRF24L01模块需要连接到天线，以进行数据的发送和接收。
需要根据天线的特性设计射频电路，以确保数据的可靠传输。
3.PCB布局设计：PCB的设计和布局也是一个重要的方面，需要将各个元件合理布局，以减小信号的干扰，提高系统的稳定性。
在软件设计方面，可以采用微控制器编程语言进行程序设计。
根据需求，可以选择C语言或Python等语言进行编程。
编程的主要任务是实现数据的发送和接收功能，可以使用NRF24L01提供的库函数进行开发。
此外，还需要设计一套数据传输协议，以保障数据的可靠性。
在使用该系统时，需要进行系统的调试和测试。
可以通过发送和接收数据的方式，验证系统是否正常工作。
如果出现问题，需要检查硬件电路和软件程序，找出问题并进行修复。
