丙烯酸酯乳液聚合的工艺控制
苯丙乳液聚合工艺流程

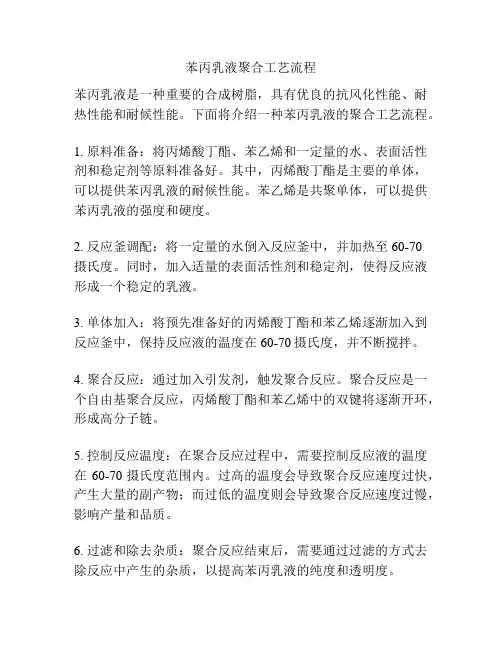

苯丙乳液聚合工艺流程苯丙乳液是一种重要的合成树脂，具有优良的抗风化性能、耐热性能和耐候性能。
下面将介绍一种苯丙乳液的聚合工艺流程。
1. 原料准备：将丙烯酸丁酯、苯乙烯和一定量的水、表面活性剂和稳定剂等原料准备好。
其中，丙烯酸丁酯是主要的单体，可以提供苯丙乳液的耐候性能。
苯乙烯是共聚单体，可以提供苯丙乳液的强度和硬度。
2. 反应釜调配：将一定量的水倒入反应釜中，并加热至60-70摄氏度。
同时，加入适量的表面活性剂和稳定剂，使得反应液形成一个稳定的乳液。
3. 单体加入：将预先准备好的丙烯酸丁酯和苯乙烯逐渐加入到反应釜中，保持反应液的温度在60-70摄氏度，并不断搅拌。
4. 聚合反应：通过加入引发剂，触发聚合反应。
聚合反应是一个自由基聚合反应，丙烯酸丁酯和苯乙烯中的双键将逐渐开环，形成高分子链。
5. 控制反应温度：在聚合反应过程中，需要控制反应液的温度在60-70摄氏度范围内。
过高的温度会导致聚合反应速度过快，产生大量的副产物；而过低的温度则会导致聚合反应速度过慢，影响产量和品质。
6. 过滤和除去杂质：聚合反应结束后，需要通过过滤的方式去除反应中产生的杂质，以提高苯丙乳液的纯度和透明度。
7. 乳液稳定处理：将过滤后的苯丙乳液进行稳定处理，添加一定量的稳定剂和抗氧剂，以增加其长期贮存稳定性。
8. 包装和储存：将稳定处理后的苯丙乳液装入适当的容器中，进行封装和储存。
在储存过程中，需要避免阳光直射和高温环境，以保持苯丙乳液的品质。
以上就是苯丙乳液聚合工艺流程的简要介绍。
通过合理的工艺控制，可以获得高质量的苯丙乳液，广泛应用于涂料、粘合剂、塑料等行业中。
丙烯酸酯类黏合剂无皂乳液聚合
摘
要 ：以甲基丙烯酸 甲酯（ Ａ） ＭＭ 为硬单体 ， 丙烯酸丁酯（ Ａ 为软单体 ， Ｂ） 甲基丙烯酸 （ Ａ） ＭＡ 为功能单体 ， 聚
乙烯醇 （Ｖ ） Ｐ Ａ 为胶体保护剂， 丙烯酸羟乙酯（ Ｅ ） Ｈ Ａ 为交联单体 ， 采用无皂 乳液 聚合法合成了聚丙烯酸酯类黏
合剂。优化的聚合工艺为：５— ８℃聚合 ３ｈ８ ｃ ７ ７ ， ０。保温 １ｈ胶体保护剂 Ｐ Ａ ｌ ， ， Ｖ ％ 交联单体 Ｈ Ａ ３０ ， Ｅ ．％ 功能
印
染 （０ ０Ｎ ． ） ２ １ ｏ１
ＷＷＷ． ｄ液聚合
吉婉 丽 ‘ 小 丽 ，张
（． １ 浙江工业职业技术 学院 纺织工程分院 ， 浙江 绍兴 ３ ２０ ２ 东华大学 化学化 工与生物工程学院， １００； ． 上海 ２ １２ ） ０ ６０
ｍｅｈｃ ｌｅ （ ｔａ ｒａ ｙ ｔ ＭＭＡ）ａ ａｄｍｏ ｏ ｒａ ｒｌ ｕｙ （ Ａ）ａ ｏｔ ｎ ｍｅ ． ｔａ ｒｌ ｃ ＭＡ ｓｈ ｒ ｎ ｍｅ 。ｃｙｉｂ ｔｌ Ｂ ｃ ｓｓ ｆ ｍｏ ｏ ｒｍｅｈｃ ｉａ ｉ ｙ ｃ ｄ（ Ａ）ａ ｎｔ ｎ ｌ ｎ ｍｅ ， ｓｆ ｃｉ ａ ｍｏ ｏ ｒ ｕ ｏ ｈ ｄｏ ｔｙ ａ ｒｌ ｅ （ Ａ）ａ ｒｓｌ ｋ ｇ ｍｏ ｏ ｒ ｙ ｒｅｈ ｌ ｃｙ ｔ ＨＥ ａ ｓｃｏ ｓｎ ｉ ｎ ｍｅ．Ｏｐｉ ｍ ｙ ｔｅ ｉ ｐｏ ｅ ｓｗａ Ｖ ％ ， Ｅ ． ％ 。 Ａ １ ％ －ｏｙ ｉ ｎ ｔ ｍｕ ｓｎｈ ｓ ｒｃ ｓ ｓＰ Ａ １ Ｈ Ａ ３ Ｏ ＭＡ ０ ｐ ｌ ｓ －
Ａｂ ｔ ａ ｔ ｈ ｏｙ ｃ ｙａ ｅ ｂ ｎ ｅ ｏ ｉｍ ｅ ｔｐ ｉｔ ｇ ｗａ ｒ ｐ ｒ ｄ ｂ ｏ ｐ ｆ ｅ ｅ ｕｓｏ ｏ ｙ ｅ ｉａ ｉ ｎ ｗｈｃ ａ ｉｇ ｍｅ ｈ ｌ ｓｒ ｃ ：Ｔ ｅ ｐ ｌａ ｒ ｌ ｉｄ ｒｆ ｒｐｇ ｔ ｎ ｒ ｉ ｓ ｐ ｅ ａ ｅ ｙ ｓ ａ － ｒ ｍ ｌｉ ｎ ｐ ｌｍ ｒ ｔ － ｉｈ ｔ ｋｎ ｔ ｙ ｎｎ ｅ ｚ ｏ
丙烯酸酯环保型乳液

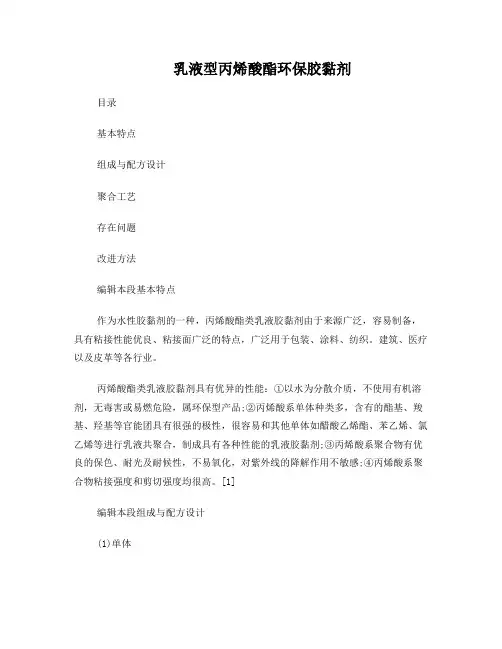

乳液型丙烯酸酯环保胶黏剂目录基本特点组成与配方设计聚合工艺存在问题改进方法编辑本段基本特点作为水性胶黏剂的一种，丙烯酸酯类乳液胶黏剂由于来源广泛，容易制备，具有粘接性能优良、粘接面广泛的特点，广泛用于包装、涂料、纺织。
建筑、医疗以及皮革等各行业。
丙烯酸酯类乳液胶黏剂具有优异的性能：①以水为分散介质，不使用有机溶剂，无毒害或易燃危险，属环保型产品;②丙烯酸系单体种类多，含有的酯基、羧基、羟基等官能团具有很强的极性，很容易和其他单体如醋酸乙烯酯、苯乙烯、氯乙烯等进行乳液共聚合，制成具有各种性能的乳液胶黏剂;③丙烯酸系聚合物有优良的保色、耐光及耐候性，不易氧化，对紫外线的降解作用不敏感;④丙烯酸系聚合物粘接强度和剪切强度均很高。
[1]编辑本段组成与配方设计(1)单体合成丙烯酸酯类乳液共聚物胶黏剂的单体一般为丙烯酸及其C1～C8的丙烯酸烷基酯，随着烷基链长的加长，均聚物逐渐变软，玻璃化温度降低，质地柔软，直到丙烯酸正辛酯后，由于烷基碳原子的增加，出现侧链结晶倾向，聚合物变脆。
在丙烯酸酯类乳液胶黏剂中，共聚单体的组成分三部分。
第一部分为软单体，玻璃化温度低，赋予胶黏剂粘接特性，如丙烯酸甲酯、丙烯酸乙酯、丙烯酸丁酯、丙烯酸异辛酯等;第二部分为硬单体，玻璃化温度高、赋予胶黏剂内聚力，如甲基丙烯酸甲酯、苯乙烯、丙烯腈、醋酸乙烯、偏氯乙烯等;第三部分为官能团单体，通过引入带官能团的单体，赋予胶黏剂反应特性，如亲水性、耐热性、耐水性、交联性。
另外，进行分子设计时，还需根据单体均聚物的性能及所粘接的基材的结构特征选择单体的种类。
(2)引发剂该体系的引发剂多为水溶性的过硫酸盐，常用的为过硫酸铵、过硫酸钾及过硫酸钠。
引发剂的量太少，不易引发聚合;引发剂的量太多，聚合不平衡，较适宜的引发剂量为单体总量的0.2%～0.8%，其中选用0.2%～0.4%的引发剂用量，可使制备的聚丙烯酸酯乳液呈现蓝色，乳液粒子的粒度小和乳液的稳定性好。
水性丙烯酸酯乳液聚合方法的研究进展
一
：
Ｒ ●＿Ｐｇｓ。 嚣 Ｐｙ 琵ｉｏ ａｒｒ ｆ ｅ ｒｒ８ ｉ 。ｍ ａｎｆ ｔ ｏｅｃａ ｏｅ 鹾 。 ｔ Ｗ ｅ Ａｙｅ ｏ ｉ ｂ
周 亭 亭 ，杨建 军 ，吴 庆 云 ，吴 明元 ， 张建 安 （ 安徽 大 学化 学化 工 学 院与安 徽 省绿 色 高分 子 重点 实验 室 ，合 肥 ２ ０ ３） ０ ９ ３
展
含量 为２ ％ ２ ，用于织 物的涂料染 色后 ，织物的摩擦 牢度、
皂 洗 牢 度 等 达 到 了 工业 粘 合 剂 的 性 能 指 标 ，手 感 较 柔 软 。 郭 玉 等 通 过 配 方 调 整 得 到 单 分 散 高 固 含 量 的 纯 丙 乳 液 。
０ 引 言
乳 液 聚 合 技 术 起 源 于 ２世 纪 早 期 ，３ 年 代 用 于 工 业 生 Ｏ Ｏ
其研 究 发 现 ，增 加 单 体 浓 度 、增 加 引 发 剂 浓 度 或 增 加 亲 水
性单体 浓度均可增大乳液粒径 ，而升高聚合温度可减／ Ｇ ＪＬ ＼
产 ， 目前 乳 液 聚 合 法 已 应 用于 高 分 子科 学 和 技 术 等 重 要 领 液 粒 径 。 李 瑁 鹏 等 将 聚 丙 烯 酸 酯 无 皂 乳 液粘 合 剂 采 用涂 域 中 ，它 可 以综 合 几 种 聚 合 物 的优 良性 能 ，是 获 得 性 能 互 料 轧 染 分 析 影 响织 物
实验显示
转 化 率 随单 体 的 质 量 分 数 增 加 而 下 降 ：随 引 发
剂 的 质 量 分 数 增 加 而 增 大 ；随 后 变 得 缓 慢 。 聚 合 所 需 时 间
ｃ ｏａｔ
乳液聚合工艺学_4_乳液聚合工业实施
（3）乳化剂 脂肪酸皂：歧化松香酸皂（1：1） 歧化松香酸皂需要经过氢化处理除去不饱和 物质，且低温仍具有良好的乳化效能，不 会产生冻胶。
（4）电解质 一般用量为0.3~0.5份，引发剂为过硫酸钾时 可不加电解质，因其反应后分解为KHSO4， 为电解质。 氧化还原引发剂则需要加入电解质，常用的 有：Na3PO4、K3PO4、KCl、NaCl、Na2SO4 等。
物料进口
（4）反应终点的控制 根据转化率和门尼粘度来加终止剂。 终止剂应加到聚合釜后面连接的小型终止釜 中，常是几个串联，每个釜都有终止剂的 进料口，根据反应需要调整加料的位置。
单体回收过程
胶乳中含有大约40%的未反应单体，需要回收循 环使用。 （1）回收装置与操作条件 丁二烯的回收：40℃，0.02MPa（表压），卧式 压力闪蒸槽；胶乳经闪蒸槽后进入真空卧式闪 蒸槽。 苯乙烯的回收：水蒸气直接加热的蒸馏塔（气提 塔），胶乳塔顶进料，水蒸气塔底进料，苯乙 烯从塔顶出来，塔底流出的胶乳含苯乙烯小于 0.1%。
（8）填充油 常用液态烃，如芳烃或烷烃，有增塑剂的作 用。 配成乳状液之后加入脱除单体后的胶乳中。
（9）引发剂 低温法用氧化还原型引发剂。 氧化剂为有机过氧化物或水溶性过氧化盐，如过 氧化氢、过硫酸钾、异丙苯过氧化氢等，在水 中的溶解度较低。 还原剂在工业上称为活化剂，与氧化剂反应生成 自由基，如硫酸亚铁，常与EDTA配合来控制 亚铁离子的释放速率。同时使用雕白粉来还原 高价的铁离子还原成亚铁离子。
丁苯橡胶乳液聚合所用的电解质常为KCl， 其作用是： （1）降低乳化剂的临界胶束浓度； （2）降低体系的粘度，改善流动性，有利于 传质和传热； （3）起抗冻剂的作用，防止乳液在冷却壁面 上结冰。
（5）分子量调节剂 丁苯乳液聚合常用正十一烷基硫醇或叔十二 烷基硫醇作为链转移剂。 分子量调节剂溶于苯乙烯中，以上其他物质 如电解质、乳化剂、保险粉等一起溶于分 散介质水中。
聚丙烯酸酯乳液聚合与改性优化研究
聚丙烯酸酯乳液聚合与改性优化研究摘要：聚丙烯酸乳液聚合的整个流程主要为分散、乳胶粒生成、乳胶粒长大以及聚合等环节。
本文对聚丙烯酸酯乳液聚合过程进行了分析，对聚丙烯酸酯乳液聚合功能性单体改性于复合改性展开了研究，以供参考。
关键词：聚丙烯酸酯乳液聚合；功能性单体改性；复合改性1.聚丙烯酸酯乳液聚合1.1 乳液聚合的过程聚丙烯酸酯乳液聚合的组成主要分为丙烯酸酯类单体、引发剂、乳化剂以及水（分散介质）。
乳化剂中含有亲油的非极性基团和亲水的极性基团，使得丙烯酸酯类单体在水中较均匀地分散，形成小胶束，从而在引发剂的作用下进行自由基聚合，完成乳液聚合。
根据时间-转化率的关系，将乳液聚合过程分为四个阶段：分散阶段、乳胶粒生成阶段、乳胶粒长大阶段以及聚合反应完成阶段。
分散阶段也就是预备阶段。
在搅拌过程中，乳化剂使聚合单体分布在乳化剂分子稳定的单体液滴内、胶束内以及有着极少量的部分在水相中。
在聚合单体、乳化剂和水混合均匀时，便达到了单体在单体珠滴、胶束以及水相之间的动态平衡。
在分散阶段后期，加入引发剂并升高温度，引发剂在水相中生成自由基，自由基先和体系中少量氧或单体中的阻聚剂反应，这个过程称为诱导期。
诱导期结束后，自由基引发聚合反应，生成乳胶粒，该过程称为乳胶粒生成阶段，乳胶粒生成的机理包括低聚物成核机理和胶束成核机理。
在乳胶粒长大阶段中，自由基由水相进入乳胶粒，并引发聚合，乳胶粒便不断长大。
理论上，聚合体系中的数目以及乳胶粒内的单体浓度不变，单体珠滴中的单体输送到乳胶粒，直到单体珠滴消失，这时反应只能消耗乳胶粒内的单体，随着单体浓度降低，反应速率不断下降。
但是现实中，由于存在体积效应，在乳胶粒长大阶段后期出现加速现象。
1.2 新型乳液聚合工艺1.2.1 无皂乳液聚合无皂乳液聚合过程中完全不加或只加入微量乳化剂，其无残留乳化剂，产物的耐水性、电学性能、光泽度等较好。
无皂乳液聚合主要是将丙烯酸酯类单体自身的亲水性链段或基团发挥出乳化剂的作用，从而反应稳定进行。
实验24苯乙烯—丙烯酸酯乳液的制备
实验24 苯乙烯—丙烯酸酯乳液的制备一、实验目的1．学习乳液聚合的原理；2．学习聚苯乙烯乳液的合成方法；3．掌握聚苯乙烯和聚丙烯酸酯的红外特征峰；4．利用热失重分析仪（TGA ）研究共聚物的热稳定性；5．掌握凝胶渗透色谱仪（GPC ）的原理、使用和数据处理。
二、实验原理苯乙烯－丙烯酸酯（苯丙）乳液是苯乙烯（St ）、丙烯酸酯类、丙烯酸类的多元共聚物的简称，是一大类容易制备、性能优良、应用广泛且符合环保要求的聚合物乳液[1]。
单体是形成聚合物的基础，决定着其乳液产品的物理、化学及机械性能。
合成苯丙乳液的共聚单体中，苯乙烯、甲基丙烯酸甲酯等为硬单体，赋予乳胶膜内聚力而使其具有一定的硬度、耐磨性和结构强度；丙烯酸丁酯、丙烯酸乙酯等为软单体，赋予乳胶膜以一定的柔韧性和耐久性。
丙烯酸为功能性单体，可提高附着力、润湿性和乳液稳定性，并赋予乳液一定的反应特性，如亲水性、交联性等。
除了丙烯酸以外，功能性单体还有丙烯酰胺、N-羟甲基丙烯酰胺、丙烯氰等[2, 3]。
苯丙乳液是用苯乙烯部分或全部代替纯丙烯酸酯系乳液中的甲基丙烯酸甲酯(MMA)的一种共聚乳液。
由于纯丙烯酸酯聚合物分子链中含有极性酯基，其耐水性较差，胶膜吸水后易发白；在一定条件下酯基还会分解而影响产品性能。
另外，丙烯酸酯聚合物特别是线性聚合物容易高温发粘，耐沾污性下降，低温变脆，韧性变差，即所谓“低脆高粘”，其耐热性也较差，高温下易泛黄。
St 与MMA 的均聚物T g 相近，采用St 替代部分MMA ，在共聚物中引入苯乙烯链段，可有效提高胶膜的耐水性、耐碱性、抗污性和抗粉化性；同时刚性苯环抑制了聚合物分子的运动，从而可提高聚合物的硬度和耐热性。
此外，引入St 还使成本大为降低[4]。
单体的组成，特别是硬单体与软单体的比例，会使苯丙乳液的许多性能发生变化，其中最主要的是乳胶膜的硬度和乳液的最低成膜温度会有显著的变化。
共聚单体的组成与所得的玻璃化温度g T 的关系如式（1）所示：3121231...i g g g g giw w w w T T T T T （1） 式中，i w 为共聚物中各单体的质量分数，g T 为共聚物玻璃化温度（单位为K ），gi T 为共聚物中各单体的均聚物的玻璃化温度。
丙烯酸酯无皂乳液聚合体系的研究进展
为 了改善乳液性能 ， 无皂乳液聚合技术应运
而生 ， 和传 统乳 液 聚合相 比 ， 无皂 乳液 聚合 的产物 不但 可 通过 不使 用 或使用 微 量 的乳化 剂来 降低 了 产 品成 本 ， 可 在 某 些应 用 场 合 下 免 去 了去 除乳 也
化剂 的后处 理过 程 ， 且 制得 的乳 胶 粒 子 表 面洁 而
（ 海大学 高分子材料与工程系 ， 海 ２１０） 上 上 ０ ８ ０
摘
要： 综述 了丙烯酸 酯无皂乳液聚合体 系的最新发展 ， 包括亲水性共聚单体 、 离子型单 体、 反应 型
乳化剂 、 挥发性 乳化剂和助溶 剂参 与的聚合体 系等 ， 对这些 丙烯酸酯无皂乳液聚合的方 法与机 理进行 了
归纳 。指 出了丙烯 酸酯无皂乳液聚合 的发展 方向 ， 丙烯 酸酯无皂乳液的 良好应用前景进行 了展 望。 对
液 聚合成 为制 备 丙烯 酸酯 乳 液 研 究 热点 之 一 ， 新 的 聚合方 法 和工 艺 不 断地 被 开 发 出来 ， 者 主要 作
稳定 ， 性能优 良， 价格低廉 ， 应用符合环保要求 ， 乳
液涂 层 耐光 、 老化 ， 耐 因而丙 烯酸 酯乳 液应 用 非常 广泛， 目前 已广 泛 应 用 于橡 胶 、 塑料 、 纺织 、 染 、 印
的稳定 性 ， 而且 还可 获得 功能 性胶 乳 ， 些功 能性 这
收 稿 日期 ｉ０ １０—３ ２ １－ ６１ 作者简介 ： 芮英宇 （９ ７ ）男 ， 海人 ， １８ 一 ， 上 上海 大学 高分 子
单体 中主要 含有羟基、 羧基、 氨基 、 酰胺等亲水基
团 。唐业 仓 等【 １ 究 了 用 偶 氮 二 异 丁 基 脒 盐 酸 研
综 述 专 论
含功能性单体的阳离子型丙烯酸酯乳液聚合研究
含功能性单体的阳离子型丙烯酸酯乳液聚合研究马凤国;孟凡磊;徐丽丽【摘要】The cationic acrylate emulsion with functional monomers was prepared by pre-emulsified semi-con-tinuous seeded emulsion polymerization method. The effects of emulsifier systems,initiator systems,fuctional mon-omers on the polymerization process and the stability of emulsion were investigated. The results showed that the emulsion exhibited suprior stability when using AIBA as the initiator and hydroxyropyl acrylate as the functioal monomer.%以预乳化种子半连续乳液聚合法制备了阳离子型聚丙烯酸酯乳液。
探讨了不同的乳化体系和聚合工艺对乳液性能的影响；功能性单体种类及功能性单体的添加方式对乳液聚合及乳液稳定性的影响。
实验表明，采用种子半连续乳液聚合方法，以AIBA为引发剂，使用丙烯酸羟丙酯( HPA)为功能性单体，并以后滴加方式加入时，制得乳液性能较好。
【期刊名称】《合成材料老化与应用》【年(卷),期】2016(045)002【总页数】7页(P5-11)【关键词】阳离子型聚丙烯酸酯乳液;乳化体系;聚合工艺;功能性单体【作者】马凤国;孟凡磊;徐丽丽【作者单位】山东省烯烃催化与聚合重点实验室，橡塑材料与工程教育部重点实验室/山东省橡塑材料与工程重点实验室，青岛科技大学高分子科学与工程学院，山东青岛266042;山东省烯烃催化与聚合重点实验室，橡塑材料与工程教育部重点实验室/山东省橡塑材料与工程重点实验室，青岛科技大学高分子科学与工程学院，山东青岛266042;山东省烯烃催化与聚合重点实验室，橡塑材料与工程教育部重点实验室/山东省橡塑材料与工程重点实验室，青岛科技大学高分子科学与工程学院，山东青岛266042【正文语种】中文【中图分类】TQ331.4+7功能性单体可提高乳液聚合稳定性，改善合成乳液的应用性能等优势。
丙烯酸酯乳液的制备实验报告
丙烯酸酯乳液的制备实验报告聚丙烯酸共聚物乳液。
一般以丙烯酸甲酯等丙烯酸低酯有机物为主要单体，与丙烯腈、苯乙烯、马来酸二丁酯、甲基丙烯酸酯、氯乙烯、偏二氯乙烯或醋酸乙烯酯共聚而成。
有时，功能单体如(甲基)丙烯酸、马来酸、富马酸、(甲基)丙烯酰胺等。
以赋予聚合物乳液一些特殊的性能。
例如，有时为了提高聚合物乳液的拉伸强度和粘结强度等力学性能，需要通过交联反应，使得线性乳液聚合物形成三维网络结构，最常用的办法就是引入含有交联基团的单体，如N-羟甲基丙烯酰胺、二乙烯基苯、衣康酸单丁酯等；有时也可通过加入新型材料对其均聚或共聚改性，获得同等效果。
丙烯酸乳液作为胶黏剂使用，与其他粘合剂相比，在耐候及耐老化方面特别优异，且粘接强度高，耐水性好，弹性大，断裂伸长率高，因此被广泛应用于压敏胶、织物印染胶、静电植绒胶、纸品胶等。
分类及制备[1]根据聚合单体的不同，丙烯酸乳液可分为以下几类:纯丙、苯丙、醋丙、硅丙、氯丙乳液。
下面依次介绍。
1. 纯丙乳液纯丙乳液的聚合单体都是丙烯酸类单体，通过乳液均聚或共聚得到。
纯丙乳液的制备有三种工艺。
（1）半连续工艺：把所有的水、乳化剂和引发剂投入反应器中，如果有助剂也一并加入，搅拌升温，达到聚合温度时，向反应器中匀速地滴加预先投置在加料装置中的混合单体；加料完毕后，适当升温，并保温1-2h，然后降温至室温，调节体系pH值，出料。
（2）种子聚合法：将一定量的水、乳化剂、助剂和少量单体投入反应器中作为初始加料，搅拌，升温至聚合温度；加入引发剂引发反应，再匀速地滴加剩余的单体和引发剂；全部加料完毕后，适当升温，再保温1-2h，降至室温后调节pH值，出料。
（3）预乳化法：将全部的单体、乳化剂、引发剂、助剂和80%水加入反应器中，在室温下快速的搅拌0.5h，以至完全乳化；然后将20%的水和一部分预乳液加入反应器中，并搅拌；升温至聚合温度，反应0.5-1.0h后滴加余下的预乳化液，在3h内滴完；反应1-2h，降至室温后调节pH值，出料。
