2019八年级物理欧姆定律检测试题含参考答案语文

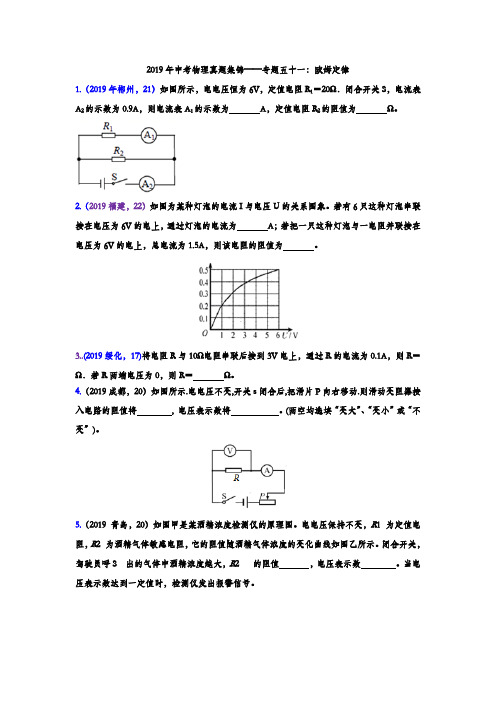

2019年中考物理真题集锦专题五十一：欧姆定律(含答案)
2019年中考物理真题集锦——专题五十一：欧姆定律1.（2019年郴州，21）如图所示，电电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为A，定值电阻R2的阻值为Ω。
2.（2019福建，22）如图为某种灯泡的电流I与电压U的关系图象。
若有6只这种灯泡串联接在电压为6V的电上，通过灯泡的电流为A；若把一只这种灯泡与一电阻并联接在电压为6V的电上，总电流为1.5A，则该电阻的阻值为。
3..(2019绥化，17)将电阻R与10Ω电阻串联后接到3V电上，通过R的电流为0.1A，则R＝Ω．若R两端电压为0，则R＝Ω。
4.（2019成都，20）如图所示.电电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将, 电压表示数将。
(两空均选填“变大”、“变小”或“不变”)。
5.（2019 青岛，20）如图甲是某酒精浓度检测仪的原理图。
电电压保持不变，R1 为定值电阻，R2 为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。
闭合开关，驾驶员呼S 出的气体中酒精浓度越大，R2 的阻值，电压表示数。
当电压表示数达到一定值时，检测仪发出报警信号。
6.（2019凉山州，21）当某导体两端的电压是6V时，通过的电流是0.3A，当该导体两端的电压减小到3V时，通过它的电流为A，此时该导体消耗的电功率为W。
7.（2019凉山州，22）如图所示，阻值为4Ω的电阻R1与2Ω电阻R2并联，电流表的示数为3A，则通过电阻R1与R2的电流之比为，电电压为V。
8.（2019达州，18）如图所示，电电压保持不变，灯泡L标有“10V 5W”字样（不考虑温度对灯丝电阻的影响），当S、S1都闭合且滑动变阻器的滑片P在A端时，电流表A的示数为1A，此时灯泡正常发光，则滑动变阻器的最大阻值为Ω．当S闭合、S1断开且滑动变阻器的滑片P在B端时，电压表的示数为V，灯泡L的实际功率为W。
欧姆定律练习题(含答案)经典全
可编辑修改精选全文完整版欧姆定律练习题(含答案)经典一、欧姆定律选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。
闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】C【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R 两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。
故答案为：C。
【分析】（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。
线圈的匝数一定，电流越大磁性越强；（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。
（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
(完整版)初中物理__欧姆定律练习题附答案
1. 某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是：（）A、采用序号1与2对比，是研究电阻大小是否与长度有关B、采用序号1与3对比，是研究电阻大小是否与长度有关C、采用序号2与4对比，是研究电阻大小是否与材料有关D、采用序号3与4对比，是研究电阻大小是否与横截面积有关2. 如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P 都向右滑动时，灯泡L1和L2 的亮度变化是（）A、L1和L2都变亮B、L1和L2都变暗C、L1变亮，L2变暗D、L1变暗，L2不变第4题3. 小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是（） A.干路电流为3A B.L1的电阻小于L2的电阻 C.L1两端的电压小于L2两端的电压 D.并联电路中各支路电流一定不同4. 在如图所示的电路中，电源电压为 4.5V且保持不变.闭合开关S后，电压表的示数是3V，则（） A 、小灯泡两端的电压为3V B、小灯泡两端的电压为 1.5V C、向右移动滑片P，电压表示数变小D、向右移动滑片P，电流表示数变大第5题第6 题5. 如图电路，电源电压保持不变，R0为定值电阻.闭合开关S，当滑动变阻器的滑片P 在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5 安，电压表的示数变化范围是6~3 伏. 则电源电压为（） A.6 伏 B.7.5伏 C.9伏 D.15 伏6. 在图中的电路中，电源电压保持不变.闭合开关S后，小灯发光较暗.过了一会儿，小灯亮度明显变亮，而电压表与电流表示数的比值不变，则下列判断中正确的是（） A. 电阻R断路，电流表示数变小 B. 电阻R短路，电压表示数变小 C. 电阻R断路，电流表示数变大 D. 电阻R 短路，电压表示数变大选择题欧姆定律》测试题序号长度m横截面积mm2材料110.1镍铬20.50.1镍铬310.2镍铬410.2锰铜第2题7. 张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是( )A.通过导体A的电流与其两端的电压成正比B.导体A的电阻大于导体B的电阻C.当在导体 B 的两端加上1V 的电压时，通过导体 B 的电流为0.1A8. 一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V 且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω.他所选用的电压表量程为0～3V，电流表量程为0～0.6A. 为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是( )9. 如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮.对此有下列几种猜想，其中可能的是( )① L2灯丝断了，灯座未短路② 灯泡L2的电阻太小③灯泡L2两端电压较大④ 通过灯泡L1、L2 电流不等⑤灯泡L2的灯座被短路10. 小刚用图所示电路探究“一段电路中电流跟电阻的关系”在.此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B. 将变阻器滑片适当向左移动C. 将变阻器滑片适当向右移动D. 适当增加电池的节数二、填空题11. ________________________________________________________________________ 若导体两端电压为6V 时，通过它的电流强度是0.1 A，则该导体的电阻大小为____________ Ω；若该导体两端电压为3V，则通过它的电流强度为______ A；若两端电压为零，则该导体的电阻为 _______ Ω.12. ________________________________________________________________________ 如右图所示路中，电源电压为6V，电压表示数为2V，R2=20Ω，电流表的示数为 _________ A，R1的阻值为________ Ω.13. 小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力大小.其中R′是滑动变阻器，R 是定值电阻，电源电压恒定不变，压力表实际是个电压表.当金属片受到的压力增大时，变阻器的阻值，压力表示数(选填“变大”、“变小”或“不变”)14. ____________ 有一电阻为30Ω的电灯，在正常工作时它两端的电压为12V.要把电灯接在36V 的电路上，需要给它 ____ 联一个Ω的电阻.D.将A、B两导体串联后接到电压为3V 的电源上时，通过导体的电流为0.2AA.0 ～2ΩB.0～8ΩC.2Ω～8ΩD.8 Ω～10ΩA.①B.①③C.③④D.②⑤第7题第8题15. ____________________________________________________________ 两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻为__________________________ Ω；将甲和乙并联后接在电压为 2.0V 的电源两端，干路中的电流为A.16. 如图所示，电源电压为6V ，并保持不变，当 S 1、S 2 闭合， S 3断开时，电流表示数为 0.5A ， 则R1的电阻值为 Ω；当 S 1、S 3断开， S 2闭合时，电压表示数为 4V.则 R 2的电阻值为 Ω；如果电路中只闭合 S 3，电压表示数是 V.17. ____________ 现有两个电阻分为为 10Ω 和 15Ω，把它们接入一电路中，电源电压为 大电流为 _____________ A ，最小电流为 A .三、实验与探究题（本共 3 题，每空 3 分，共 30分）18. 在探究 “电流跟电压、电阻关系 ”的过程中，某同学按图所示的电路图 连接实物后，该同学做如下步骤：步骤 1：保持定值电阻 R 的阻值不变，闭合开关 S 后，使 R 两端的电压 成倍数变化，如 2V 、4V 、6V ，分别读出并记录对应于不同电压下的电流 表示数，比较每次电流表的示数是否成整数倍的变化 .步骤 2：保持每次定值电阻两端电压保持不变， 换用不同的定值电阻， 使电阻成整数倍的变化， 如 5Ω、 10Ω、 15Ω，分别读出并记录对应于不同阻值的电流表的示数，比较每次的电阻值与电流值的乘积是否相等（1）“步骤 1”的设计目的是为了探究；（2）当某同学在按 “步骤 2”做时，选一个 “5Ω的”电阻，测得电流表示数为 0.2A ，当换 “10Ω 来做时，发现电流表的示数不是 0.1A ，（不考虑温度对电阻的影响） ，你认为电流表的读数将 会是 （填“大于”、“小于”）0.1A ，滑片应该向 移动（选填 “左”、“右”），此时，手和眼睛的分工是 .（3）如果在闭合开关 S 后，该同学发现电压表的示数等于电源电压值，造成此现象的可能原 因是：19. 如图所示，是一种自动测定油箱内油面高度的装置 .R 是滑动变阻器，它 的金属片是杠杆的一端 .从油量表 （由电流表改装而成 ） 指针所指的刻度，就 可以知道油箱内油面的高度 .（1）当油箱向外输油时，油量表的示数将 .（2）若图中电源电压为 24V ，电流表的量程为 0-0.6A ，滑动变阻器的最大值为 80Ω，为了保证电流表不超量程，保护电阻 R / 的最小阻值应是__ Ω.20. 在“伏安法测电阻 ”的实验课中，老师提供了以下器材：几节干电池、 3 个已知阻值的电阻 R L （5欧、8欧、12欧）、1 只最大阻值为 10欧的滑动变阻器、被测电阻， 2个开关，电压表 和电流表各 1只、导线若干 .实验前老师启发同学们，为了使测定的电阻值更精确，采用多 次第 13 题 第 15 题 第 16题 6V ，则流过源的最测量取平均值的方法.甲、乙、丙、丁四个小组分别设计了以下可测电阻Rx 的四个方案（如下图），每个方案只变化一种元件或改变状态，且四个组的变化都不相同，并都顺利完成了实验.依据实验方案回答：（1）实验中测得下表所示数据，该方案是小组的；（2）为达到多次测量电流和电压值的目的，乙小组在实验中操作时需要更换；（3）上述四个实验方案最佳的是小组.四、计算题21. 现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，而另一个是由某种半导体材料制成的，其电阻随温度的升高而减小.现将其中一个元件Ro 进行测试，测得其电流与加在它两端的电压值，测试数据如下表所示U/V0.400.600.80 1.00 1.20 1.50 1.60I/A0.200.450.80 1.25 1.80 2.81 3.20（1）R0成的，并简要说明理由（2）把元件R.接人如图所示的电路中，闭合开关后，电流表读数为压为3V，此时定值电阻R 的电阻为多大?22. 如图所示，电源电压6V 不变，滑动变阻器R1的最大阻值是20 ，当S 断开，把滑片P答案一、选择题滑至b端时，电流表读数是0.2A；当S闭合，流表读数是1A，求R2和灯泡L 的阻值.把滑片P滑至a端时，灯L恰能正常发光，电1.8A.已知电路中的电源电1.A2.D3.A4.B5.B6.D7.B8.C9.D 10.B二、填空题11.60 0.05 60 12.0.1 40 13.变大变大14.串60 15.5 0.6 16.12 24 6 17.1 0.24三、实验与探究题18. （1）研究导体中的电流与导体两端电压的关系（2）大于右手移动滑动变阻器的滑片，眼睛观察电压表的示数（3）滑动变阻器的滑片位于最左端，相当于导线（或电阻R 接线柱松动等）19. （1）减小（2）4020. （1）甲（2）电池的节数（3）丙四、计算题21. （1）半导体因为当电压变大时，导体的温度升高，导体的电阻在逐渐减小（2）1Ω.22. 当S断开，把滑片P滑至b端时，R2与R1串联，I 1=I2=0.2A R1=20ΩU1=I1R1=0.2A×20Ω=4VU2=U-U1=6V-4V=2VR2=U2/I2=2V/0.2A =10Ω当S 闭合，把滑片P 滑至 a 端时，R2 与L 并联，U L=U2' =6V I2'=U2'/2R=6V/10Ω=0.6AI L=I-I 2'=0.4AR L=U L/I L=15Ω。

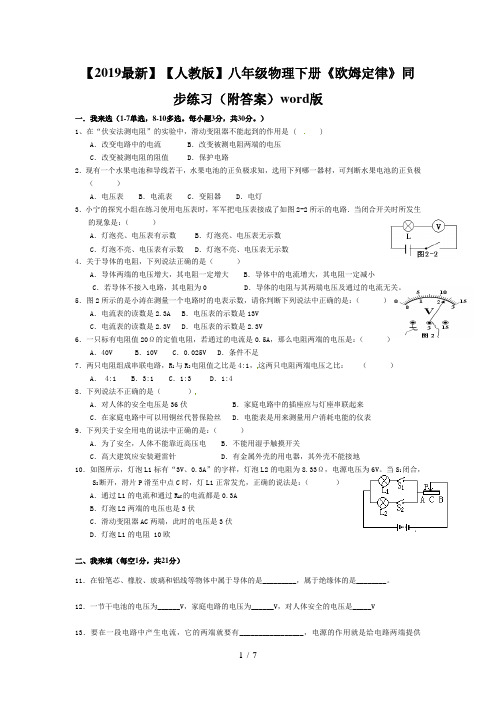

【2019最新】【人教版】八年级物理下册《欧姆定律》同步练习(附答案)word版
【2019最新】【人教版】八年级物理下册《欧姆定律》同步练习（附答案）word版一．我来选（1-7单选，8-10多选。
每小题3分，共30分。
）1、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是 ( )A．改变电路中的电流 B．改变被测电阻两端的电压C．改变被测电阻的阻值 D．保护电路2．现有一个水果电池和导线若干，水果电池的正负极求知，选用下列哪一器材，可判断水果电池的正负极（）A．电压表 B．电流表 C．变阻器 D．电灯3．小宁的探究小组在练习使用电压表时，军军把电压表接成了如图2-2所示的电路．当闭合开关时所发生的现象是：（）A．灯泡亮、电压表有示数 B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数 D．灯泡不亮、电压表无示数4．关于导体的电阻，下列说法正确的是（）A．导体两端的电压增大，其电阻一定增大 B．导体中的电流增大，其电阻一定减小C．若导体不接入电路，其电阻为0 D．导体的电阻与其两端电压及通过的电流无关。
5．图2所示的是小涛在测量一个电路时的电表示数，请你判断下列说法中正确的是：（）A．电流表的读数是2.3A B．电压表的示数是13VC．电流表的读数是2.3V D．电压表的示数是2.3V6．一只标有电阻值20Ω的定值电阻，若通过的电流是0.5A，那么电阻两端的电压是：（）A．40V B．10V C．0.025V D．条件不足7．两只电阻组成串联电路，R1与R2电阻值之比是4:1，这两只电阻两端电压之比：（）A． 4:1 B．3:1 C．1:3 D．1:48．下列说法不正确的是（）A．对人体的安全电压是36伏 B．家庭电路中的插座应与灯座串联起来C．在家庭电路中可以用铜丝代替保险丝 D．电能表是用来测量用户消耗电能的仪表9．下列关于安全用电的说法中正确的是：（）A．为了安全，人体不能靠近高压电 B．不能用湿手触摸开关C．高大建筑应安装避雷针 D．有金属外壳的用电器，其外壳不能接地10．如图所示，灯泡L1标有“3V、0.3A”的字样，灯泡L2的电阻为8.33Ω，电源电压为6V。
2019八年级物理欧姆定律检测试题含参考答案语文
2019八年级物理欧姆定律检测试题含参考答案语文八年级物理欧姆定律检测试题(含参考答案)以下是查字典物理网为您推荐的八年级物理欧姆定律检测试题(含参考答案)，希望本篇文章对您学习有所帮助。
八年级物理欧姆定律检测试题(含参考答案)一. 填空题(将正确答案填写在横线上，不要求写出计算过程)1. 导体中的电流，跟导体两端的__________成正比，跟导体__________成反比。
这个结论是德国物理学家__________通过大量实验得出的，叫__________定律，写成公式是__________。
2. 如图所示的电路图1中，小灯泡L1和L2组成的是__________电路(选择并联、串联或混联)。
若电源电压为6.3V，电压表示数为2.8V，小灯泡L2的电阻为，则灯泡L1的电压为__________V，通过灯泡L2的电流是__________A，电路中的总电阻为__________1 2 33. 已知两个电阻，如果把它们串联在电路中，则通过它们的电流之比 __________，它们两端的电压之比 __________;如果把它们并联在电路中，通过它们的电流之比__________，它们的两端电压之比 __________.4. 两个灯泡L1和L2串联，电流表测电流，电压表测灯L1的电压，当开关S闭合后，若电压表的示数为零，这可能是灯L1出现了__________，也可能是L2出现__________故障，若电流表没有示数，而电压表有较大的示数，其故障可能是__________。
5. 如图2所示电路中，电源电压不变，伏，定值电阻欧，滑动变阻器R2总阻值为20欧，当滑动变阻器滑片P移动时，电压表的变化范围是__________至__________伏，电流表的最大示数与最小示数之比是__________。
6. 如图3所示，欧姆，欧姆，电源电压为6伏特，当S接a时，电流表示数为0.5安培，则S接b时，两端电压是__________。
初二物理欧姆定律及其应用试题答案及解析
初二物理欧姆定律及其应用试题答案及解析1.一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L.R的电流跟其两端电压的关系如图所示。
由图可得定值电阻R的阻值为Ω；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是Ω。
【答案】10 2.5【解析】灯泡L和定值电阻R并联，电路两端电压为2V时，由图可知通过R的电流为0.2A，通过L的电流为0.6A．R的阻值为：R=U/IR ＝2V/0.2A ＝10Ω，L的阻值为：RL＝U/IL＝2V/0.6A＝Ω，根据并联电路电阻特点计算：R=2.5Ω【考点】欧姆定律的应用、电阻的并联2.标有“6V3W”的甲灯和“12V12W”的乙灯，并联接在6V的电源上（假设灯丝的电阻不变），下列说法正确的是A．甲、乙两灯消耗的电能之比是1:4B．甲、乙两灯的电阻之比是1:2C．通过甲、乙两灯的电流之比是1:2D．甲、乙两灯的实际电功率之比是1:1【答案】D【解析】甲灯电阻,乙灯电阻所以甲、乙两灯的电阻之比是1：1，所以B错误，并连接在6V的电源上，甲灯正常发光，甲灯实际功率为额定功率，为P甲=3W，乙灯实际功率所以甲、乙两灯的实际电功率之比是1：1，所以D正确．甲灯消耗电能W甲=P甲t，乙灯消耗电能W乙=P乙实t，所以甲、乙两灯消耗的电能之比,所以A错误通过甲灯的电流,，通过乙灯的电流,所以通过甲、乙两灯的电流之比是1：1．所以C错误．所以选D．【考点】欧姆定律、电功率点评：已知两灯泡的额定电压和额定功率，根据公式可求两灯泡的电阻，进一步求出电阻之比．并连接在6V的电源上，在甲灯的额定电压下，甲灯正常发光，功率为额定功率，乙灯根据公式可求实际功率，进一步求出功率之比．已求出两灯的实际功率，通电时间相同，根据公式W=Pt可求甲、乙两灯消耗的电能．已知两灯两灯的电压和各自的电阻，根据公式可求通过甲、乙两灯的电流．3.一个标有“220V 100W”的电灯，求（1）它的电阻是多少？（2）正常工作时的电流是多少？（3）正常工作10min 消耗的电能是多少？（4）若两端电压为110V时，电灯的实际功率为多大？【答案】（1）它的电阻是484Ω；（2）正常工作时的电流是0.45A；（3）正常工作10min 消耗的电能是6×104J；（4）若两端电压为110V时，电灯的实际功率为25W．【解析】（1）已知灯泡的额定电压和额定功率，用公式R=计算灯丝电阻；（2）根据P=UI即可求出灯泡正常工作时的电流；（3）直接利用W=Pt即可求出灯泡正常工作10min 消耗的电能；（4）已知灯泡的电阻和两端的实际电压，根据P=即可求出灯泡的实际功率．解答：解：（1）∵P=UI，I=，∴R===484Ω；（2）∵P=UI，∴正常工作时的电流：I===0.45A；（3）正常工作10min 消耗的电能：W=Pt=100W×10×60s=6×104J；（4）∵P=UI，I=，∴当灯泡两端电压为110V时，电灯的实际功率：P===25W．答：（1）它的电阻是484Ω；（2）正常工作时的电流是0.45A；（3）正常工作10min 消耗的电能是6×104J；（4）若两端电压为110V时，电灯的实际功率为25W．【考点】欧姆定律的应用；电功的计算；实际功率．点评：熟练应用欧姆定律、电功率公式及其变形公式是正确解题的关键．4.如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“20Ω1A”的字样，电压表量程为0～3V，则灯L正常工作时的电流为A．若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是Ω．【答案】0.3；5．【解析】已知灯泡的额定电压和额定功率，根据公式I=可求灯L正常工作时的电流；根据公式R=可求灯泡的电阻；滑动变阻器接入电路的电阻最小时，电路电流最大，最大为灯泡的额定电流；已知电源电压，根据欧姆定律可求滑动变阻器连入电路中的最小阻值．解：灯L正常工作时的电流为I===0.3A；灯泡电阻RL===10Ω；灯泡与滑动变阻器串联，当电路电流最大时为0.3A，此时电路总电阻R===15Ω；所以滑动变阻器接入电路的最小阻值为R小=R﹣RL=15Ω﹣10Ω=5Ω．故答案为：0.3；5．【考点】电功率的计算；串联电路的电流规律；欧姆定律的应用；电阻的串联．点评：本题考查电流、电阻的计算，关键是公式及其变形的灵活运用，要知道串联电路电流和电阻的规律．5.如图所示的电路中，电源电压恒定不变，当电键K闭合时（）A．电压表示数变小，电流表示数变小，灯变暗B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数不变，电流表示数不变，灯的亮度不变D．电压表示数不变，电流表示数变小，灯变暗【答案】C【解析】首先根据电路图分析电路的连接方式，判断电压表和电流表分别测哪部分的电压和电流，根据欧姆定律正确判断电压表，电流表和灯泡亮度的变化．解：当电键K闭合时灯泡和电阻并联在电路中，电流表测通过灯泡的电流，电压表测电路电压，所以不受影响，故电压表示数不变，电流表示数不变．灯泡亮度不变．A，B，D错误，C正确．故选C．【考点】并联电路的电压规律；电流表的使用；电压表的使用；欧姆定律的应用．点评：本题考查学生对电流表和电压表使用的掌握并能根据欧姆定律正确判断有关物理量的变化．6.在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示．由图中信息可知（）A．A导体的电阻为10ΩB．B导体的电阻为10ΩC．A导体两端电压为3V时，通过A导体的电流为0.3AD．B导体两端电压为3V时，通过B导体的电流为0.6A【答案】B【解析】分别分析图象，求出RA 、RB，再观察电压为3V时的电流即可解：（1）由图可知：，（2）当电压为3V时，通过A导体的电流为0.6A，通过B导体的电流为0.3A故选B【考点】欧姆定律的应用．点评：从U﹣I图象可得到的信息：一是求导体电阻；二是通过比较同一电压下的电流值而得出两电阻大小关系7.如图所示，电源电压保持不变，闭合开关S，在滑动变阻器滑片由中点向右移动的过程中，下列说法错误的是（）A．灯泡L的亮度不变B．电流表A1示数变小C．电流表A2的示数变小D．电压表V示数变大【答案】D测量通过滑动变阻器的电流，电【解析】如图所示，滑动变阻器与灯泡并联接入电路，电流表A1测量干路电流；在滑动变阻器滑片由中点向右移动的过程中，该支路电阻变大，电压不变，流表A2示数变小，B正确；由于电压表测量的是滑动变阻器两端的电压，所以电流变小，所以电流表A1等于电源电压，所以电压表的示数不变，故D错误；灯泡L两端的电压不变，电阻不变，通过它的电流也不变，所以实际电功率不变，所以灯泡L的亮度不变，故A正确；由于一条支路电流不变，另一条支路电流变小，另一条支路电流减小，所以干路减小，故C正确。
初二物理欧姆定律及其应用试题答案及解析
初二物理欧姆定律及其应用试题答案及解析1.（6分）小阳利用磁敏电阻为他的自行车设计了一个速度计，磁铁固定在自行车的辐条上，磁敏电阻固定在自行车的后车架上，安装示意图如图甲，工作电路如图乙，已知电源电压为6V恒定不变．当磁铁与磁敏电阻Rs靠得最近时阻值为200Ω，磁铁与磁敏电阻Rs离得最远时阻值为两端电压不低于4.5V时电子计数器就400Ω，靠近或远离时的实际电阻在这两者之间变化；当R能有效计数，低于4.5V就不能产生计数，车轮每转动一圈就计数一次．最小阻值．（1）为保证电子计数器有效工作，求出电阻R（2）某次行驶中，小明发现5分钟恰好完整计数了300次，车轮的周长为3m，求出这段时间内自行车行驶的平均速度。
【答案】（1）600；10.8【解析】（1）车轮每转一圈计数器计数一次，若磁铁与磁敏电阻靠近时计数，此时最小，，，，则，，，解得：；（2）5min计数300次，说明车轮转动300圈，则自行车通过的路程为，平均速度为：【考点】欧姆定律速度计算2.根据欧姆定律可以得到R=U/I，由此下列判断正确的是（）A．导体的电阻跟加在它两端的电压成正比，电压为零时电阻就等于零B．导体的电阻跟通过它的电流成反比，没有电流通过时就没有电阻C．导体的电阻等于加在它两端电压跟通过它的电流的比值D．以上说法都不正确【答案】C【解析】导体的电阻是导体本身的性质决定的，与电压、电流无关，所以AB错；导体的电阻大小却等于加在它两端电压跟通过它两端电流的比值，故C对；C对D就错。
【考点】欧姆定律3.如图所示，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列关于电路中两只电表的示数变化情况分析正确的是（）A．电流表示数增大、电压表示数减小B．电流表示数减小、电压表示数增大C．电流表和电压表示数都增大D．电流表和电压表示数都减小【答案】A【解析】两个电阻串联的，电流表测串联电路的电流，电压表测滑动变阻器两端的电压，滑片P向右移动滑动变阻器连入电路的电阻减小，总电阻减小，电流增大，定值电阻两端的电压增大，滑动变阻器两端的电压减小。
2019年中考物理真题集锦专题五十六：欧姆定律(含答案)
2019年中考物理真题集锦——专题五十六：欧姆定律1.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。
闭合开关S，当温度从20°C升高到120°C的过程中A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻消耗的功率先变小后变大2.（2019广州，12）小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比，烧断后A. U变大，I变大B. U变大、I变小C. U不变，I变小D. U不变，I不变3.（2019兰州，15）在如图所示的电路中，电电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是A.电流表A1的示数变大，电压表V的示数变小B.电流表A2的示数变小，电压表V的示数变大C.电压表V与电流表A2的示数之比变大D.电流表A2与A1的示数之差变大4.（2019枣庄，10）如图，R1为定值电阻，R2为滑动变阻器，电电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变大D．电压表V的示数与电流表A1的示数的比值变大5.（2019沈阳，9）如图所示是电阻R A和R B的I-U图象，分析可知下列说法中正确的是A．当R A两端电压为0V时，RA的阻值是10ΩB．当R B两端电压为2V时，通过R B的电流为O.1AC．当两电阻并联时，通过R A和R B的电流之比为12D．当两电阻串联时，R A和R B两端的电压之比为126.（2019泸州，4）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（）A. 家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用B. 电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比C. 靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电D. 将两个完全相同的灯泡串联在电路中，则靠近电正极的灯泡较亮7.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。
初二物理欧姆定律及其应用试题答案及解析
初二物理欧姆定律及其应用试题答案及解析1. 如图所示电路，当开关闭合后，两灯泡L 1、L 2均发光但未达到正常亮度，现将变阻器触片向上移动一段适当的距离（变化足够大，但不会使任何一个器件被烧坏），写出对于L 1、L 2亮度变化以及电流表的读数变化情况的分析结果。
(1)L 1将 （填“变亮”、“变暗”、“亮度不变”、或“无法确定”）。
(2) L 2将 （填“变亮”、“变暗”、“亮度不变”、或“无法确定”）。
(3)电流表示数将 （填“增大”、“减小”、“不变”或“无法确定”）。
【答案】(1) 变暗（2）变亮（3）减小【解析】等效电路图如图所示，当R 2变大时，R 2和灯L 2并联电阻变大，其两端电压变大，灯L 2变亮，灯L 1两端电压变小，灯L 1变暗。
由R 2电阻变大总电阻变大，电流表示数变小。
【考点】电路分析2. 根据欧姆定律公式可以导出，关于这个导出公式正确的说法是（ ）A ．导体电阻的大小跟导体两端的电压成正比B ．导体的电阻跟导体中的电流成反比C ．导体电阻的大小跟导体两端的电压和通过导体的电流无关D ．当导体两端的电压为零时，导体的电阻也为零【答案】C【解析】导体的电阻只与它的材料、横截面积、长度有关。
长度越长电阻越大（如同一条公路，公路越长越难以走出去）横截面积越小电阻越大（如同一条公路，公路越窄越难以走过去） 选C【考点】欧姆定律点评：导体电阻是导体本身的一种性质，只与导体的材料，长度和横截面积有关。
3. 在一段导体两端加上0.2V 电压时，通过它的电流为0.04A ，若使它两端的电压升高到3V ，则通过它的电流为 A ，这段导体的电阻为 Ω【答案】０.6 5【解析】由欧姆定律可得：.两端电压为3V 时的电流. 【考点】欧姆定律点评：题目中已知电压和电流故由欧姆定律可求得电阻，则可求得两端电压为3V时的电流．电阻是导体本身的一种性质，电压电流发生变化，电阻不变。
4.如图所示的电路中，当灯泡L1烧坏时（设电源电压U不变），则通过L2的电流（）A．减小B．增大C．等于零D．不变【答案】D【解析】由电路图可知，灯泡L1烧坏前，两灯泡并联，灯泡L1烧坏后电路为L2的简单电路；根据并联电路的电压特点和欧姆定律判断当灯泡L1烧坏时通过L2电流的变化．解答：解：灯泡L1烧坏前，两灯泡并联，根据并联电路各支路两端的电压相等可知，L2两端的电压为电源的电压；灯泡L1烧坏后电路为L2的简单电路，L2两端的电压仍为电源的电压；因电源的电压不变，所以根据I=可知，此时通过L2的电流不变．故选D．【考点】欧姆定律的应用；并联电路的电压规律．点评：本题考查了并联电路的电压特点和欧姆定律的应用，关键是会分析灯泡L1烧坏前后电路的变化情况．5.一把电铬铁，正常工作的电阻是72Ω，通过的电流是0.1A，问怎样连接才能让它在220V的电路中正常工作？【答案】给电烙铁串联一个2128Ω的电阻，电烙铁可以在220V的电路中正常工作．【解析】由欧姆定律求出电烙铁正常工作时的电压，如果该电压小于220V则应串联一个分压电阻，由串联电路特点求出串联电阻电压，然后由欧姆定律求出串联电阻阻值．解答：解：∵I=，∴电烙铁两端电压U电烙铁=IR=0.1A×72Ω=7.2V＜220V，电烙铁正常工作，应串联一个分压电阻，电阻两端电压UR =U﹣U电烙铁=220V﹣7.2V=212.8V，∵I=，∴串联电阻阻值R===2128Ω；答：给电烙铁串联一个2128Ω的电阻，电烙铁可以在220V的电路中正常工作．【考点】欧姆定律的应用．点评：本题难度不大，熟练应用串联电路特点及欧姆定律即可正确解题．6.根据欧姆定律 I=U/R，下列哪种说法是正确的（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．导体的电阻与电压成正比，与电流成反比D．导体两端的电压越大，这段导体中电流就越大【答案】D【解析】导体的电阻是导体的本质属性，与导体的材料，长度，横截面积有关，与导体的电压和电流无关，解：导体的电阻是导体的本质属性，与导体的电压和电流无关，根据欧姆定律可知导体两端的电压越大，通过这段导体的电流就越大，所以A ，B ，C 错误，D 正确． 故选D ．【考点】欧姆定律的应用；影响电阻大小的因素．点评：本题考查学生对导体电阻的理解和灵活运用欧姆定律的能力．7. 两个电热丝R1,R2，R1:R2 =2:3，若将它们串联在电路中，它们两端的电压U1:U2= ，在相同的时间里，产生的热量比为Q1:Q2 = ;若将它们并联在电路里，通过它们的电流比为I1:I2 = , 在相同的时间里，消耗电功率比为 P1:P2 = . 【答案】2:3，2:3，3:2，3:2【解析】∵串联电路各处的电流相等，∴两电阻串联时通过的电流相等，即I 1：I 2=1：1；∵U=IR ，∴它们两端的电压之比U 1：U 2=R 1：R 2=4Ω：6Ω=2：3．在相同的时间里，产生的热量比为Q1:Q2 = R 1：R 2=4Ω：6Ω=2：3；若将它们并联在电路里，通过它们的电流比为I1:I2 = R 2：R 1=6Ω：4Ω=3：2；P1:P2 = R 2：R 1=6Ω：4Ω=3：2。
八年级物理欧姆定律练习试题(附参考答案)
八年级物理欧姆定律练习试题（附参考答案）第七章欧姆定律1、探究实验：2、欧姆定律3、电阻的串（1）串联联与并联（2）并联4、伏安法测电阻（6）变形（1）为什么电压越高越危险？：5、安全用电（3）短路：（4）灯泡种类：（5）雷电一．选择题1．如图6-54所示，将电压表先后并接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，是接在（）A．AC处B．AB处C．BC处D．三处一样大2．在如图6-55所示的电路中，电池的电压为12V，滑动变阻器R的最大阻值是50Ω，电阻R1的阻值为10Ω．当变阻器的p端从a端滑向b端时，电流表的变化范围是（）A．0.24A～0.2AB．0.2A～0.24AC．0.2A～1.2AD．1.2A～0.2A3．下面说法正确的是（）A．电路断开后，电路中的电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．电压表有一定的量程，使用时选择的量程越大越好D．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等4．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的（）A．电阻变大，电流减小B．电阻变小，电流增大C．电阻和电流都增大D．电阻和电流都减小5．发生电火灾后，产生应该做的是（）A．用水灭火B.用灭火器灭火C．用砂子灭火D.切断电源并拔打119火警电话6．如图6-56所示电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是：（）A．A1表读数不变、A2表读数变小、V表读数变小B．A1表读数变大、A2表读数变大、V表读数不变C．A1表读数变小、A2表读数变大、V表读数变大D．A1表读数不变、A2表读数变大、V表读数不变7．张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表将表分别与小灯泡、开关并联时，表的指针均不动；将表与滑动变阻器并联时，表的指针明显偏转．则电路故障可能是A．电源没电了B．小灯泡处开路C．滑动变阻器处开路D．开关处开路8、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是() A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路9．小宁的探究小组在练习使用电压表时，军军把电压表接成了如图2-2所示的电路．当闭合开关时所发生的现象是：（）Ａ．灯泡亮、电压表有示数Ｂ．灯泡亮、电压表无示数Ｃ．灯泡不亮、电压表有示数Ｄ．灯泡不亮、电压表无示数10．两只电阻组成串联电路，R1与R2两端电压之比是4:1，若将这两只电阻并联，其电流之比：A．4:1B．3:1C．1:3D．1:411、如图15－2所示，已知电阻R1=3Ω、R2=6Ω，电流表A的示数是0.6A，则电流表A1的示数（）A．0.6AB．0.4AC．0.2AD．0.1A12．如图15－12所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有（）A．，B．，C．，D．，13．如图15－15所示的电路中，闭合S,当开关S1从断开到闭合的过程中，下列说法中正确的是（）A．S1闭合后电流表A1、A2示数相等B．S1闭合后电流表A1的示数比A2大C．S1闭合后电流表A1、A2示数大小无法判断D．S1闭合后电流表A1的示数比A2小二．填空题1．滑动变阻器的制作原理是通过改变连入电路中的来改变的．为了使滑动变阻器对电路起到保护作用，一般将它联在电路中，并且通常在使用前将滑片调到的位置上．2．使用电压表时，如果被测电压超过了电压表的最大测量值，不仅测不出电压值，甚至会电压表．在不能预先估计被测电压的情况下，可以用法来判断被测电压是否超过量程．3．如图4，R1=15Ω、R2=10Ω。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
八年级物理欧姆定律检测试题(含参考答案)
以下是查字典物理网为您推荐的八年级物理欧姆定律
检测试题(含参考答案)，希望本篇文章对您学习有所帮助。
八年级物理欧姆定律检测试题(含参考答案)
一. 填空题(将正确答案填写在横线上，不要求写出计算过程)
1. 导体中的电流，跟导体两端的__________成正比，跟导
体__________成反比。
这个结论是德国物理学家__________通过大量实验得出的，叫__________定律，写成公式是
__________。
2. 如图所示的电路图1中，小灯泡L1和L2组成的是
__________电路(选择并联、串联或混联)。
若电源电压为
6.3V，电压表示数为2.8V，小灯泡L2的电阻为，则灯泡
L1的电压为__________V，通过灯泡L2的电流是__________A，电路中的总电阻为__________
1 2 3
3. 已知两个电阻，如果把它们串联在电路中，则通过它们的电流之比 __________，它们两端的电压之比 __________;如果把它们并联在电路中，通过它们的电流之比
__________，它们的两端电压之比 __________.
4. 两个灯泡L1和L2串联，电流表测电流，电压表测灯L1
的电压，当开关S闭合后，若电压表的示数为零，这可能是
灯L1出现了__________，也可能是L2出现__________故障，若电流表没有示数，而电压表有较大的示数，其故障可能是__________。
5. 如图2所示电路中，电源电压不变，伏，定值电阻欧，滑动变阻器R2总阻值为20欧，当滑动变阻器滑片P移动时，电压表的变化范围是__________至__________伏，电流表的最大示数与最小示数之比是__________。
6. 如图3所示，欧姆，欧姆，电源电压为6伏特，当S
接a时，电流表示数为0.5安培，则S接b时，两端电压是__________。
二. 单项选择题
7. 根据欧姆定律的公式的变形式及电阻的性质，可以判定下列说法中正确的是( )
A. 当U变大时，U/I变小
B. 当U变大时，U/I变大
C. 当U变小时，U/I不变
D. U=0时，U/I=0
8. 如图4所示，电源电压U保持不变，R1、R2和滑动变阻器串联，R1和R2两端的电压分别是U1和U2，当滑动变阻器滑片P向右滑动过程中( )
A. U1变小，U1/U2也变小
B. U1变小，U1/U2不变
C. U1变小，U1/U2变小
D. U1不变，U1/U2也不变
4
9. 用伏安法测电阻时，若滑动变阻器滑片的移动的过程中，
电压表的读数从1.2伏变为1.6伏，而电流表的示数相应增加了0.2安，则待测电阻R的阻值为( )
A. 6欧
B. 8欧
C. 2欧
D. 无法计算
10. 如图5所示，电源电压恒定不变，电阻，，，则关于电压表、的说法中正确的是( )
A. 电压表示数是0.5V，示数是0.6V
B. 电压表示数是1V，示数是0.9V
C. 电压表示数是0.6V，示数是0.5V
D. 电压表示数是
0.9V，示数是1V
11. 如图6所示电路图，电源电压6V保持恒定不变，滑动变阻器R1的最大阻值是，闭合开关S后，移动滑动变阻器的滑片P，电压表示数的变化范围应是( )
A. 0～6V
B. 0～2V
C. 2～4V
D. 2～6V
5 6
12、如图所示，闭合开关S，小灯泡不亮，安培表无示数，用电压表测量，发现，，，，其故障可能是( )(电源电压为6V)
A. 小灯泡灯丝断了
B. 小灯泡与螺丝套未拧紧
C. 开关处有断路
D. 电流表有断路
三. 实验题：用伏安法测电阻
(1)在右边方框内画出电路图
(2)伏安法测电阻的原理是_____________。
(3) 连接电路时，开关应________, 要求使用滑动变阻器
的A接线柱，闭合开关前, 滑动变阻器的滑片P应滑到
______(填A或B)，这是为______________
_______________________________。
(4)请你按正确的电路图和要求将实物连成电路，若某次电流表、电压表示数如图所示，则电路中的电流是__________安, 电阻两端的电压是_________伏, 被测电阻阻值是欧。
四. 计算题(写出必要的文字说明、公式，主要运算过程、数值、单位和答)
14. 如图所示的电路中，当电源电压为8V时，电压表的示数为2V;当电源电压增至12V时，电流表的示数为1A，试求灯泡的电阻和定值电阻R的阻值。
如图，，为滑动变阻器，当P在b端，电压表示数为4.5V，当P在ab中点时，电压表示数为3V，求：(1)电源电压和变阻器的最大值;(2)两次位置时电流表的示数差。
14. 如图，R2阻值，R的最大阻值为，电源电压不变，
求(1)当S闭合时，P移至a端，电流表的示数为0.5A，的示数为0.3A，则电源电压和R1的阻值各多少?
(2)当S断开，滑片P从a端移至b端，则电流表、电压表示数变化范围是多少?
【试题答案】13. 在用伏安法测电阻的实验中：(1)某同学按下图所示连接电路，闭合开关，发现两表所指均无读数，
下列判断中正确的是( )
A. 开关短路
B. 电流表开路或它的接线接触不良
C. 滑动变阻器短路
D. 电压表开路或它的接线接触不良
(2)实验时，电流表和电压表的读数如图8-25所示，则通过Rx 的电流为________A;Rx两端的电压为__________V，实验测出Rx的阻值为__________ .
一. 填空：
1. 电压电阻欧姆欧姆定律
2. 串联 2.8 0.7 9
3. 1：1，2：5，5：2，1：1
4. 短路开路开路
5. 0 6 3：2
6. 1.8V
二. 单项选择：
7. C 8. B 9. C 10. B 11. B
三. 多项选择：
12. BCD 13. CD
四. 实验题：
14. (1)B (2)0.2 1.9 9.5
五. 计算题：
15. 提示：
16. (1)
(2) 示数12V9V，示数0.5A0.2A 查字典物理网初二物理试题。
