图文详解沥青混凝土路面底基层施工，值得收藏！
图文详解沥青混凝土路面底基层施工，值得收藏！小编有话说路面底基层是指设在路面面层以下的部分，与面层、基层部分一起承受车轮的荷载，今天我们以某公路工程为例，来与大家一起详细学习沥青混凝土路面底基层施工都有哪些重点。
一、水稳施工工艺工程概况：标段路面结构类型为上面层：4cm细粒式改性沥青混凝土，中面层：6cm中粒式沥青混凝土，下面层：8cm粗粒式沥青混凝土，封层：改性乳化沥青下封层+透层油，基层：34cm水泥稳定碎石，底基层：18cm低剂量水泥稳定碎石，总厚度70cm。
基层、底基层摊铺使用两台摊铺机一前一后相隔5~10m进行摊铺，底基层工程量为184346平方。
施工工艺：施工方案原材料水泥稳定碎石的主要原材料有水泥、石屑及级配碎石。
所采用水泥、石屑、集料等材料的各项技术均符合规范要求。
我部对所购材料均按规定要求的频率做好检测工作，以保证上路材料的质量。
（1）水泥:采用孟电PC32.5水泥，经检测其初凝时间4小时以上，终凝时间在6小时以上且小于10小时。
（2）碎石:底基层碎石采用最大粒径未超过37.5mm；（3）水：水稳混合料拌和使用井水。
混合料配合比设计（1）取工地实际使用的碎石，按颗粒组成计算，确定各种碎石的组成比例（16～31.5）mm碎石为23%、（10～20）mm碎石为29%、（5～10）mm碎石为25%、石屑为23%。
（2）水泥试配剂量水泥剂量以水泥质量占全部粗细集料干质量的百分比表示，即水泥剂量=水泥质量/干集料质量，本次水泥稳定底基层配合比水泥掺入量为3%。
（3）根据所选用的水泥剂量制备混合料，进行振动压实试验，确定其混合料的最佳含水量为 3.6%和最大干（压实）密度为2.435g/cm3。
（4）按最佳含水量和计算得到的干密度制备试件（采用振动成型法）。
试件在标准养护条件下保湿养生6d，浸水24h后，按现行《公路工程无机结合料稳定材料试验规程》进行无侧限抗压强度试验。
（5）实际采用的水泥剂量和含水量应比室内试验确定的略有增加，水泥剂量略增加0.2%~0.5%，含水量略增加0.5%～1.0%。
级配碎石工艺处理步骤及注意事项
柳州市外环路(北外环)工程级配碎石基层施工培训资料中铁八局集团有限公司广西柳州市北外环路工程项目经理部1二〇一〇年十一月十一日级配碎石基层施工一、施工工艺1、施工准备：在铺筑级配碎石基层前，将土基层表面的浮土、杂物清扫干净，并用压路机碾压数遍，使路基宽度、平整度、压实度、横坡度及弯沉值均达到验收标准。
2、施工测量：施工前恢复中线，在路基两侧每10m设一高程桩，并复核挂线标高，确认无误方可进行下道工序施工。
3、工艺流程（见图2）1、工艺流程图图2 级配碎石底基层施工工艺流程（2）验收基床底层：基床表层填筑前应检查基床底层几何尺寸，核对压实标准，不符合标准的基床底层应进行修整，达到基床底层验收标准。
（3）测量放样：在施工现场附近引临时水准点，报监理审批，严格控制标高；按10m一桩，放中线和边线，设置钢丝绳基准线。
（4）拌和：根据设计文件级配要按比例分别分批进各类石料到堆料场，在拌和场集中进行拌和，混合料需拌和均匀，采用不同粒径的碎石和石屑，按预定配合比在拌和设备内拌制级配碎石混合料。
在正式拌制级配碎石混合料之前，必须先调试所用的场拌设备，使混合料的颗粒组成、级配和含水量都能达到规定的要求，并通过试验段的试拌、试铺总结的各种施工参数进一步合理的调整和确定拌和需要各种级配的碎石数量，以使基床表层的级配碎石填层具有更好的强度和刚度。
（5）运输：装料时，车要有规律的移动，使混合料在装车时不致产生离析。
采用大吨位自卸车运输，并保证足够的运输车辆从拌和场地到施工段落。
（6）摊铺：摊铺时以日进度需要量和拌和设备的产量为度，合理计算卸料需要量。
基床表层下层的级配碎石的摊铺采用平地机进行。
每层的摊铺厚度应按工艺试验确定的参数严格控制。
在用平地机摊铺时，在路基上采用方格网控制填料量，方格网纵向桩距不宜大于10m，横向应分别在路基两侧及路基中心设方格网桩。
（7）碾压：级配碎石碾压时的含水量控制在由工艺试验确定的施工允许含水量范围内。
水泥稳定碎石基层施工工艺
水泥稳定碎石基层本工程快车道水泥稳定碎石基层厚为30cm(5:95),二次摊铺成型。
慢车道水泥稳定碎石基层厚为20cm(5:95),—次摊铺成型。
水泥稳定碎石采用现场集中拌和，混合料拌合后，成品料用自卸汽车运至现场摊铺碾压成型。
施工工艺准备工作一施工放样一集中拌合一混合料运输一人工摊铺一初始轻压f测量检整f碾压f接缝处理f养生f检测。
水泥碎石稳定基层施工工艺流程图（1）材料准备1）水泥：采用标号符合图纸要求，终凝时间较长（宜在6H以上）的水泥。
2）碎石：用作基层时，最大粒径不超过30mm。
用于水泥碎石基层的碎石，按JTJ058-94标准方法进行实验，石料的压碎值不大于30%,碎石颗粒中扁平、长条颗粒含量不超过20%，碎石中不掺有软质的破碎物质或其它杂质。
3）水：水要求用洁净、不含有害物质的饮用水，不使用未经监理工程师批准的水源。
（2）混合料的组成设计配合比设计：工程开工前28天，将拟用材料的样品委托中心试验室或工程师确认的合格试验室进行混合料设计。
水泥稳定碎石中水泥剂量为干集料重量的5%，并提出混合料按JTJ057-94标准试验的结果。
混合料的具体配合比，通过室内试验确定。
至少做3组不同水泥剂量的混合料击实试验，并按最佳含水量和计算得的干密度制备试件，进行强度试验。
试验前混合料试件的养生按JTJ057-94的规定，温度保持25土2°C,试件养生7天，养生期的最后一天，将试件浸泡在水中。
设计的混合料，其按照JTJ057-94标准试验的7天浸水无侧限抗压强度，符合设计要求。
室内实验：在实验室进行选择比较实验基础上提出并确定水泥、碎石、石屑、砂和水的各自含量，使其混合料7天的无侧限饱水抗压强度符合规定要求。
与此同时，对于上述方案实验的混合料的原材料分别进行符合性实验。
按JTJ057-94标准方法试验时，混合料的含水量不超出试验确定的最佳含水量土2%的范围，或由工程师另行批准的范围，水泥的含量不超出给定配合比的土1%的范围。
公路级配碎石基层施工工艺

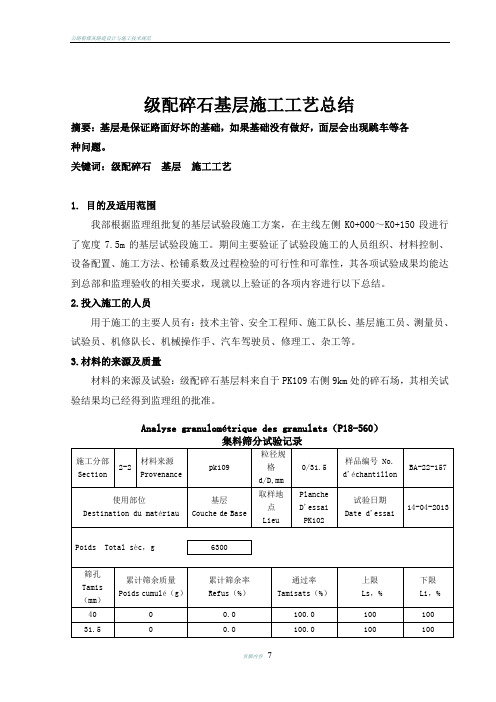

公路粉煤灰路堤设计与施工技术规范 页脚内容- 7 - 级配碎石基层施工工艺总结 摘要：基层是保证路面好坏的基础，如果基础没有做好，面层会出现跳车等各种问题。 关键词：级配碎石 基层 施工工艺
1. 目的及适用范围 我部根据监理组批复的基层试验段施工方案，在主线左侧K0+000～K0+150段进行了宽度7.5m的基层试验段施工。期间主要验证了试验段施工的人员组织、材料控制、设备配置、施工方法、松铺系数及过程检验的可行性和可靠性，其各项试验成果均能达到总部和监理验收的相关要求，现就以上验证的各项内容进行以下总结。 2.投入施工的人员 用于施工的主要人员有：技术主管、安全工程师、施工队长、基层施工员、测量员、试验员、机修队长、机械操作手、汽车驾驶员、修理工、杂工等。 3.材料的来源及质量 材料的来源及试验：级配碎石基层料来自于PK109右侧9km处的碎石场，其相关试验结果均已经得到监理组的批准。
Analyse granulométrique des granulats（P18-560） 集料筛分试验记录
施工分部 Section 2-2 材料来源 Provenance pk109 粒径规格d/D,mm 0/31.5 样品编号 No. d'échantillon BA-22-157
使用部位 Destination du matériau 基层 Couche de Base 取样地点 Lieu Planche D'essai PK102 试验日期 Date d'essai 14-04-2013
Poids Total sèc，g 6300 筛孔Tamis（mm）
累计筛余质量 Poids cumulé（g） 累计筛余率 Refus（%） 通过率 Tamisats（%） 上限 Ls，% 下限
Li，%
40 0 0.0 100.0 100 100 31.5 0 0.0 100.0 100 100 公路粉煤灰路堤设计与施工技术规范 页脚内容- 7 - 20 1044 16.6 83.4 90 71 16 1558 24.7 75.3 82 56 12.5 2112 33.5 66.5 76 47 10 2566 40.7 59.3 70 40 8 2999 47.6 52.4 66 34 6.3 3382 53.7 46.3 60 30 5 3718 59.0 41.0 56 27 3.15 4099 65.1 34.9 50 23 2 4577 72.7 27.3 42 19 1 5164 82.0 18.0 34 14 0.5 5466 86.8 13.2 26 10 0.16 5745 91.2 8.8 14 6 0.08 5941 94.3 5.7 10 4
级配碎石施工工艺及方法
级配碎石一、级配碎石施工工艺流程图二、准备工作1．向驻场监理单位呈报“基层开工报告单”，经同意后方可进行基层施工。
2．土基、垫层、底基层及其中埋设的各种沟、管等隐蔽构筑物，必须经过自检合格，报请驻场监理单位检验，签字认可后，方可铺筑其上面的基层3．各种材料进场前，应及早检查其规格和品质，不符合技术要求的不得进场。
材料进场时，应检查其数量，并按施工平面图堆放，而且还应按规定项目对其抽样检查，检查结果报驻场监理单位。
4．级配碎石基层正式施工前，应铺筑试验段。
三、施工放样1．恢复中心线，每10m设标桩，桩上划出基层设计高和基层松铺厚度。
松铺厚度＝压实厚度×松铺系数2.中心线两侧宜按路面设计图设置标桩,在桩上划出设计高和虚铺高度，这样做是为了使基层的高程、厚度和平整度达到质量标准。
四、计算材料用量根据基层的厚度、宽度（按设计图纸）及预定的干密度，计算各段的干集料数量。
五、运输和摊铺集料1．在摊铺段两侧先培土（除挖方道槽外），以控制基层的宽度和厚度。
2．可用自卸翻斗车运输集料。
装车时，应控制每车料的数量相同。
3．卸料距离应严格控制，通常由专人指挥卸料，避免铺料过多或不够。
4．卸料和摊铺通常由远而近全断面摊铺，尽量不留纵缝。
5．应事先通过试验确定集料的松铺系数，人工摊铺混合料时，其摊系数约为1.40～1.50，平地机摊铺混合料时，其松摊系数约为1.25～1.35。
6．检验松铺材料层的厚度，视其是否符合预计要求，必要时，应进行减料或补料工作。
7．未筛分碎石摊铺、平整后，在其较潮湿情况下，向上运送石屑，用平地机并辅以人工将石屑均匀摊铺在碎石层上。
六、拌和整型1．拌和采用稳定土拌和机拌和级配碎石，也可采用平地机或多铧犁与圆盘耙相配合进行。
用稳定土拌和机拌和时一般不少于2遍，用平地机一般需6遍。
用多铧犁与缺口圆盘耙相配合，用多铧犁在前面翻拌，圆盘耙在后面拌和，一般需拌2～6遍。
在拌和过程中，用洒水车洒足所需水分。
