恒定电流专项训练1

合集下载

人教版高中物理电磁学恒定电流专项训练

(每日一练)人教版高中物理电磁学恒定电流专项训练单选题1、如图所示电路，电源内阻为r，两相同灯泡L1、L2电阻均为R，D为理想二极管（具有单向导电性），电表均为理想电表。

闭合S后，一带电油滴恰好在平行板电容器中央静止不动。

现把滑动变阻器滑片向上滑动，电压表V1、V2示数变化量绝对值分别为ΔU1、ΔU2，电流表示数变化量为ΔI，则下列说法中错误的是（）A．两灯泡逐渐变亮B．油滴将向下运动C．ΔU2ΔI=R+r D．ΔU2>ΔU1答案：B解析：A．滑片向上滑动，其阻值减小，总电阻减小，回路中电流变大，两灯变亮，选项A正确；B．总电流增大，故内电压增大，所以外电压减小，即V1的示数减小，而L1的电压变大，所以并联部分L2的电压减小，所以V2的示数及电容器板间电压变小，应放电，但二极管的单向导电性使电荷不能放出，由于Q不变，则由C=QU=εS4πkdE=U d得E=4πkQ εS可知E不变，油滴静止不动，选项B错误；C．把L1电阻R看作电源内阻一部分，ΔU2就是R+r两端电压的增加量，也是电容器两板间电压减少量，则ΔU2Δl=R+r选项C正确；D．由闭合电路欧姆定律可得ΔU1ΔI=r所以ΔU2>ΔU1选项D正确。

本题选错误的，故选B。

2、如图所示，两个截面不同、长度相等的均匀铜棒接在电路中，两端电压为U，则（）A．通过两棒的电流不相等B．两棒的自由电子定向移动的平均速率相同C．两棒内的电场强度不同，细棒内场强E1小于粗棒内场强E2D．细棒的电压U1大于粗棒的电压U2答案：D解析：A．由于两棒串联，所以电流相等，A错误；B．由I＝nqSv可知，两棒电流相等，而两棒横截面积不同，两棒的自由电子定向移动的平均速率不同，B错误；CD．由R=ρL S可知，细棒的电阻大，由串联分压原理可知细棒的电压U1大于粗棒的电压U2，又由E=U L可知细棒内场强E1大于粗棒内场强E2，所以C错误，D正确。

故选D。

3、如图所示，电路中R为滑动变阻器，R1，R2是定值电阻，理想电压表V的读数为U，理想电流表A的读数为I1，电源内阻不能忽略，则下列说法正确的是（）A．开关S断开时，滑动变阻器的滑片P向左滑动，UI1减小，ΔUΔI1不变B．开关S断开时，滑动变阻器的滑片P向右滑动，UI1增大，ΔUΔI1增大C．滑动变阻器的滑片P不动，开关S闭合时，U减小，I1增大D．滑动变阻器的滑片P不动，开关S闭合时，U增大，I1增大答案：A解析：A．开关S断开时，滑动变阻器的滑片P向左滑动，滑动变阻器的阻值变小，总的外电阻减小，根据I1=ER外+r则总电流增大，根据R 外= U I1则UI1减小，根据闭合电路欧姆定律可得U=E−I1r 则有r=ΔU ΔI1所以ΔUΔI1不变，则A正确；B．开关S断开时，滑动变阻器的滑片P向右滑动，滑动变阻器的阻值变大，总的外电阻增大，根据I1=ER外+r则总电流减小，根据R 外= U I1则UI1增大，根据闭合电路欧姆定律可得U=E−I1r则有r=ΔU ΔI1所以ΔUΔI1不变，则A正确；CD．滑动变阻器的滑片P不动，开关S闭合时，则外电阻减小，根据I=ER外+r则总电流增大，根据闭合电路欧姆定律可得U=E−Ir则U减小，再根据U=U R1+IR则电阻R1两端电压U R1也减小，所以I1减小，则CD错误；故选A。

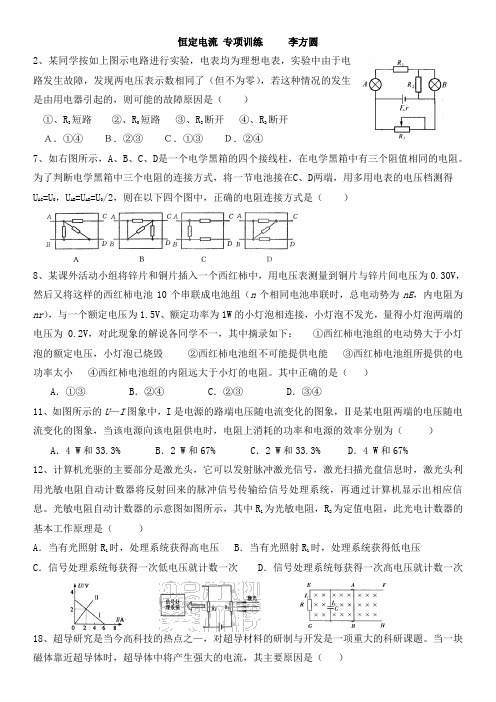

恒定电流专项训练李方圆

恒定电流专项训练李方圆2、某同学按如上图示电路进行实验，电表均为理想电表，实验中由于电路发生故障，发现两电压表示数相同了（但不为零），若这种情况的发生是由用电器引起的，则可能的故障原因是（） ①、R 3短路 ②、R 0短路 ③、R 3断开 ④、R 2断开Ａ．①④ Ｂ．②③ Ｃ．①③ Ｄ．②④7、如右图所示，A 、B 、C 、D 是一个电学黑箱的四个接线柱，在电学黑箱中有三个阻值相同的电阻。

为了判断电学黑箱中三个电阻的连接方式，将一节电池接在C 、D 两端，用多用电表的电压档测得U AC =U 0，U AB =U AD =U 0/2，则在以下四个图中，正确的电阻连接方式是（）8、某课外活动小组将锌片和铜片插入一个西红柿中，用电压表测量到铜片与锌片间电压为0.30V ，然后又将这样的西红柿电池10个串联成电池组（n 个相同电池串联时，总电动势为nE ，内电阻为nr ），与一个额定电压为1.5V 、额定功率为1W 的小灯泡相连接，小灯泡不发光，量得小灯泡两端的电压为0.2V ，对此现象的解说各同学不一，其中摘录如下： ①西红柿电池组的电动势大于小灯泡的额定电压，小灯泡已烧毁 ②西红柿电池组不可能提供电能 ③西红柿电池组所提供的电功率太小 ④西红柿电池组的内阻远大于小灯的电阻。

其中正确的是（）A ．①③B ．②④C ．②③D ．③④11、如图所示的U —I 图象中，I 是电源的路端电压随电流变化的图象，Ⅱ是某电阻两端的电压随电流变化的图象，当该电源向该电阻供电时，电阻上消耗的功率和电源的效率分别为（）A ．4 W 和33.3%B ．2 W 和67%C ．2 W 和33.3%D ．4 W 和67%12、计算机光驱的主要部分是激光头，它可以发射脉冲激光信号，激光扫描光盘信息时，激光头利用光敏电阻自动计数器将反射回来的脉冲信号传输给信号处理系统，再通过计算机显示出相应信息。

光敏电阻自动计数器的示意图如图所示，其中R 1为光敏电阻，R 2为定值电阻，此光电计数器的基本工作原理是（）A ．当有光照射R 1时，处理系统获得高电压B ．当有光照射R 1时，处理系统获得低电压C ．信号处理系统每获得一次低电压就计数一次D ．信号处理系统每获得一次高电压就计数一次18、超导研究是当今高科技的热点之—，对超导材料的研制与开发是一项重大的科研课题。

(文末附答案)人教版2022年高中物理恒定电流专项训练题

(每日一练)(文末附答案)人教版2022年高中物理恒定电流专项训练题单选题1、如图所示的电路中，闭合电键S，灯泡L1、L2均能正常发光，由于电路中某处断路，结果灯泡L1变亮，L2变暗，电压表和电流表（均为理想电表）的示数均变小，则此故障可能是（）A．R1断路B．R2断路C．R3断路D．R4断路2、如图所示，M、N是平行板电容器的两个极板，R0为定值电阻，R1、R2为可调电阻，用绝缘细线将质量为m、带正电的小球悬于电容器内部．闭合电键S，小球静止时受到悬线的拉力为F．调节R1、R2，关于F的大小判断正确的是A．保持R1不变，缓慢增大R2时，F将变大B．保持R1不变，缓慢增大R2时，F将变小C．保持R2不变，缓慢增大R1时，F将变大D．保持R2不变，缓慢增大R1时，F将变小3、为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动．如果规定：车门关紧时为“1”，未关紧时为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动．能正确表示该控制装置工作原理的逻辑门是A．与门B．或门C．非门D．与非门4、如图所示电路，电源内阻为r，两相同灯泡L1、L2电阻均为R，D为理想二极管（具有单向导电性），电表均为理想电表。

闭合S后，一带电油滴恰好在平行板电容器中央静止不动。

现把滑动变阻器滑片向上滑动，电压表V1、V2示数变化量绝对值分别为ΔU1、ΔU2，电流表示数变化量为ΔI，则下列说法中错误的是（）A．两灯泡逐渐变亮B．油滴将向下运动=R+r D．ΔU2>ΔU1C．ΔU2ΔI5、如图所示，线圈绕垂直于磁场的轴匀速转动，产生的电动势e=111√2sin100πt（V）。

线圈与理想升压变压器相连进行远距离输电，理想降压变压器的原、副线圈匝数之比为25∶11，降压变压器副线圈接入一台电动机，电动机恰好正常工作，且电动机两端电压为220V，输入功率为1100W，电动机内阻为8.8Ω，输电线路总电阻为25Ω，线圈及其余导线电阻不计，电表均为理想电表，则（）A．图示位置线圈的磁通量变化率为零B．电动机的机械功率为800WC．输电线路损失的电功率为121WD．升压变压器原、副线圈匝数之比为1∶10多选题6、如图，电源内阻为r，两个定值电阻R1、R2阻值均为R，闭合开关，将滑动变阻器滑片向下滑动，理想电压表V3示数变化量的绝对值是ΔU3，理想电流表A1、A2示数变化量的绝对值分别为ΔI1、ΔI2，则正确的是（）A．A2示数增大B．V2示数与A1示数的比值减小C．ΔU3与ΔI1的比值小于R+r D．ΔI1小于ΔI27、某电动机线圈电阻为R，电动机正常工作时两端的电压为U，通过的电流为I，关于这个电动机正常工作t时间内能量的消耗及产生的焦耳热，下列说法中正确的是（）A．电动机消耗的电能为UItB．电动机输出的机械能为I2RtC．电动机线圈产生的热量为I2RtD．电动机消耗的电能为U2tR8、如图，直线A 为某电源的U-I 图线，曲线B 为某小灯泡 D1的U-I 图线的一部分，用该电源和小灯泡 D1组成闭合电路时，灯泡 D1恰好能正常发光，则下列说法中正确的是（）ΩA．此电源的内阻为23B．灯泡 D1 的额定电压为 3V，功率为 6WC．电源的效率为 75%D．把灯泡 D1换成阻值为1Ω的定值电阻，电源的输出功率将变大填空题9、如图中把量程为3mA，内阻为100Ω的电流表改装成15V的电压表，则需串联一个阻值为___________Ω的电阻，改装后原来刻度1.4mA位置的读数为___________V；若是把量程为3mA的电流表改装成欧姆表，其中电源电动势E=3V。

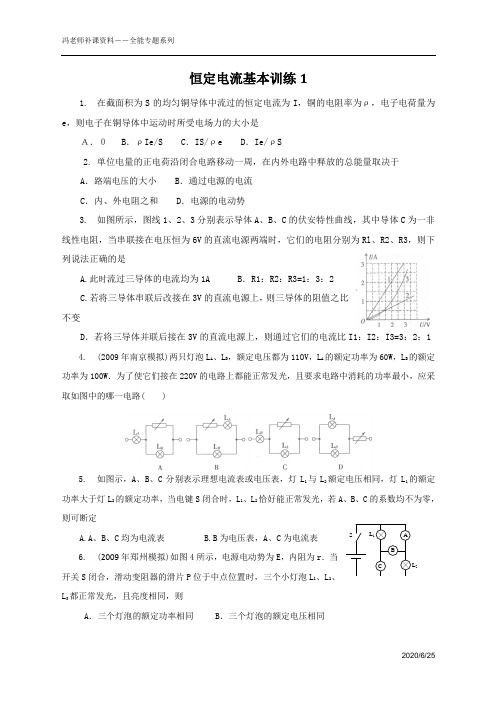

恒定电流基本训练1

恒定电流基本训练11.在截面积为S的均匀铜导体中流过的恒定电流为I，铜的电阻率为ρ，电子电荷量为e，则电子在铜导体中运动时所受电场力的大小是Ａ．０ B．ρIe/S C．IS/ρe D．Ie/ρS2.单位电量的正电荷沿闭合电路移动一周，在内外电路中释放的总能量取决于A．路端电压的大小 B．通过电源的电流C．内、外电阻之和 D．电源的电动势3.如图所示，图线1、2、3分别表示导体A、B、C的伏安特性曲线，其中导体C为一非线性电阻，当串联接在电压恒为6V的直流电源两端时，它们的电阻分别为Rl、R2、R3，则下列说法正确的是A.此时流过三导体的电流均为1A B．R1：R2：R3=1：3：2C.若将三导体串联后改接在3V的直流电源上，则三导体的阻值之比不变D．若将三导体并联后接在3V的直流电源上，则通过它们的电流比I1：I2：I3=3：2：14.(2009年南京模拟)两只灯泡L A、L B，额定电压都为11OV，L A的额定功率为60W，L B的额定功率为100W．为了使它们接在220V的电路上都能正常发光，且要求电路中消耗的功率最小，应采取如图中的哪一电路( )5.如图示，A、B、C分别表示理想电流表或电压表，灯L1与L2额定电压相同，灯L1的额定功率大于灯L2的额定功率，当电键S闭合时，L1、L2恰好能正常发光，若A、B、C的系数均不为零，则可断定A.A、B、C均为电流表B.B为电压表，A、C为电流表6.(2009年郑州模拟)如图4所示，电源电动势为E，内阻为r．当开关S闭合，滑动变阻器的滑片P位于中点位置时，三个小灯泡L l、L2、L3都正常发光，且亮度相同，则A．三个灯泡的额定功率相同B．三个灯泡的额定电压相同2C ．三个灯泡的电阻按从大到小排列是L 1、L 3、L 2D ．当滑片P 稍微向左滑动，灯L l 和L 3变暗，灯L 2变亮7. 如图电路中各电阻的阻值均为1Ω，电源电动势为3V ，内阻0.5Ω，电流表、电压表均为理想电表，则两表读数分别是多少？8. (2009上海)右图电路中，R 1=12Ω，R 2=6Ω，滑动变阻器R 3上标有“20Ω，2A”字样，理想电压表的量程有0-3V 和0-15V 两档，理想电流表的量程有O-0.6A 和0-3A 两档．闭合电键S ，将滑片P 从最左端向右移动到某位置时，电压表、电流表示数分别为2.5V和0.3A ；继续向右移动滑片P 到另一位置，电压表指针指在满偏的1/3，电流表指针指在满偏的1/4，则此时电流表示数为 A ，该电源的电动势为 V ．9.。

物理选修3-1第二章恒定电流练习题及答案

第二章恒定电流1、一白炽灯泡的额定功率与额定电压分别为36 W与36 V。

若把此灯泡接到输出电压为18 V的电源两端，则灯泡消耗的电功率( )A．等于36 W B．小于36 W，大于9 WC．等于9 W D．小于9 W2、用电压表检查图示电路中的故障，测得U ad＝5.0V，U ed＝0V，U be＝0V，U ab＝5.0V，则此故障可能是( )A．L断路B．R断路C．R′断路D．S断路3、如图所示为伏安法测电阻的一种常用电路。

以下分析正确的是( )A．此接法的测量值大于真实值B．此接法的测量值小于真实值C．此接法要求待测电阻值小于电流表内阻D．开始实验时滑动变阻器滑动头P应处在最左端4、在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。

当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。

现将R2的滑动触点向b端移动，则三个电表示数的变化情况是( )A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小5、汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10 A，电动机启动时电流表读数为58 A，若电源电动势为12.5 V，内阻为0.05 Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了( )A．35.8 W B．43.2 WC．48.2 W D．76.8 W6、如图所示，当ab端接入100V电压时，cd两端为20V；当cd两端接入100V时，ab两端电压为50V，则R1∶R2∶R3之比是( )A1A2VSR1R2 R3a bE rA M×电动机a bcd R1 R2R3R1 R2A ．4∶1∶2B ．2∶1∶1C ．3∶2∶1D ．以上都不对7、如图所示，电源E 的电动势为3.2V ，电阻R 的阻值为30Ω，小灯泡L 的额定电压为3.0V ，额定功率为4.5W ，当开关接位置1时，电压表的示数为3V ，那么当开关接到位置2时，小灯泡L 的发光情况是( )A ．很暗，甚至不亮B ．正常发光C ．比正常发光略亮D ．有可能被烧坏8、某同学欲采用如图所示的电路完成相关实验。

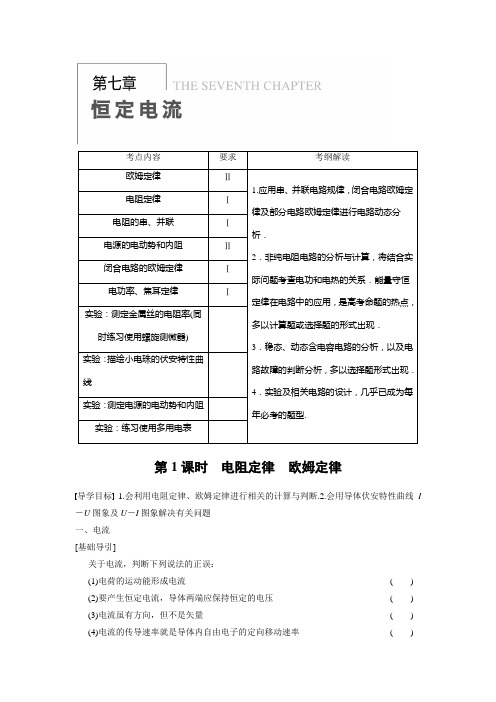

07恒定电流-1

第1课时电阻定律欧姆定律导学目标 1.会利用电阻定律、欧姆定律进行相关的计算与判断.2.会用导体伏安特性曲线I －U图象及U－I图象解决有关问题一、电流[基础导引]关于电流，判断下列说法的正误：(1)电荷的运动能形成电流()(2)要产生恒定电流，导体两端应保持恒定的电压()(3)电流虽有方向，但不是矢量()(4)电流的传导速率就是导体内自由电子的定向移动速率() [知识梳理]1．电流形成的条件：(1)导体中有能够自由移动的电荷；(2)导体两端存在持续的电压．2．电流的方向：与正电荷定向移动的方向________，与负电荷定向移动的方向________．电流虽然有方向，但它是________．3．电流(1)定义式：I ＝________.(2)微观表达式：I ＝________，式中n 为导体单位体积内的自由电荷数，q 是自由电荷的电荷量，v 是自由电荷定向移动的速率，S 为导体的横截面积． (3)单位：安培(安)，符号是A,1 A ＝1 C/s. 二、电阻定律 [基础导引]导体的电阻由哪些因素决定？与导体中的电流、导体两端的电压有关系吗？ [知识梳理]1．电阻定律：R ＝ρl S ，电阻的定义式：R ＝UI .2．电阻率(1)物理意义：反映导体____________的物理量，是导体材料本身的属性． (2)电阻率与温度的关系①金属的电阻率随温度升高而________； ②半导体的电阻率随温度升高而________；③超导体：当温度降低到____________附近时，某些材料的电阻率突然____________成为超导体．三、欧姆定律 [基础导引]R ＝U /I 的物理意义是( )A ．导体的电阻与电压成正比，与电流成反比B ．导体的电阻越大，则电流越大C ．加在导体两端的电压越大，则电流越大D ．导体的电阻等于导体两端的电压与通过导体的电流的比值 [知识梳理]部分电路欧姆定律(1)内容：导体中的电流I 跟导体两端的电压U 成________，跟导体的电阻R 成________． (2)公式：____________.(3)适用条件：适用于________和电解液导电，适用于纯电阻电路．(4)导体的伏安特性曲线：用横坐标轴表示电压U ，纵坐标轴表示________，画出的I -U 关系图线．①线性元件：伏安特性曲线是________________________________的电学元件，适用于欧姆定律．图1②非线性元件：伏安特性曲线是______________的电学元件，____________(填适用、不适用)于欧姆定律思考：R ＝U I 与R ＝ρlS 有什么不同？典型例题1．导体的电阻是导体本身的一种性质，对于同种材料的导体，下列表述正确的是 ( ) A ．横截面积一定，电阻与导体的长度成正比 B ．长度一定，电阻与导体的横截面积成正比 C ．电压一定，电阻与通过导体的电流成正比 D ．电流一定，电阻与导体两端的电压成反比2．下列关于电阻率的说法中正确的是 ( ) A ．电阻率与导体的长度以及横截面积有关 B ．电阻率由导体的材料决定，且与温度有关 C ．电阻率大的导体，电阻一定大D ．有些合金的电阻率几乎不受温度变化的影响，可用来制造电阻温度计 3．关于电流，下列说法中正确的是( )A ．导线内自由电子定向移动速率等于电流的传导速率B ．电子运动的速率越大，电流越大C ．电流是一个矢量，其方向就是正电荷定向移动的方向D ．在国际单位制中，电流是一个基本物理量，其单位A 是基本单位4．横截面的直径为d 、长为l 的导线，两端电压为U ，当这三个量中的一个改变时，对自由电子定向运动的平均速率的影响是( )A ．电压U 加倍时，自由电子定向运动的平均速率不变B ．导线长度l 加倍时，自由电子定向运动的平均速率加倍C ．导线横截面的直径加倍时，自由电子定向运动的平均速率不变D ．导线横截面的直径加倍时，自由电子定向运动的平均速率加倍 5.如图1所示是横截面积、长度均相同的甲、乙两根电阻丝的I －R 图象．现将甲、乙串联后接入电路中，则 ( ) A ．甲电阻丝两端的电压比乙电阻丝两端的电压小 B ．甲电阻丝的电阻率比乙电阻丝的电阻率小 C ．在相同时间内，电流通过乙电阻丝产生的焦耳热少 D ．甲电阻丝消耗的电功率比乙电阻丝消耗的电功率少6．有一横截面积为S 的铜导线，流经其中的电流为I ，设每单位体积的导线中有n 个自由图2图3图4电子，电子的电荷量为q .此时电子的定向移动速率为v ，在Δt 时间内，通过导线横截面的自由电子数目可表示为 ( ) A ．n v S B ．n v Δt C.I Δt q D.I ΔtSq7．一只标有“220 V,60 W ”的白炽灯泡，加在其两端的电压U 由零逐渐增大到220 V ，在这一过程中，电压U 和电流I 的关系与选项中所给的四种情况比较符合的是 ()8．两根材料相同的均匀导线A 和B ，其长度分别为L 和2L ，串联在电路中时沿长度方向电势的变化如图2所示，则A 和B 导线的横截面积之比为( )A ．2∶3B ．1∶3C ．1∶2D ．3∶1 9．压敏电阻的阻值会随所受压力的增大而减小，某同学利用压敏电阻的这种特性设计了一个探究电梯运动情况的装置，该装置的示意图如图3所示，将压敏电阻平放在电梯内，其受压面朝上，在受压面上放一物体m ，电梯静止时电流表示数为I 0；当电梯运动时，电流表的示数I 随时间t 变化的规律如图甲、乙、丙、丁所示．则下列说法中正确的是 ()A ．甲图表示电梯在做匀速直线运动B ．乙图表示电梯可能向上做匀加速运动C ．丙图表示电梯可能向上做匀加速运动D ．丁图表示电梯可能向下做匀减速运动10. 在如图4所示电路中，AB 为粗细均匀、长为L 的电阻丝，以A 、B 上各点相对A 点的电压为纵坐标，各点离A 点的距离x 为横坐标，则 U 随x 变化的图线应为 ( )11. 如图5甲为一测量电解液电阻率的玻璃容器，P 、Q 为电极，设a ＝1 m ，b ＝0.2 m ，c ＝0.1 m ，当里面注满某电解液，且P 、Q 加上电压后，其U －I 图线如图乙所示，当U ＝10 V 时，求电解液的电阻率ρ.图5。

恒定电流专题分类训练

恒定电流专题分类训练题型一：电阻定律题1：两根由同种材料制成的均匀电阻丝A、B串联在电路中，A的长度为L，直径为d；B的长度为2L，直径为2d，那么通电后在相同的时间内产生的热量之比为（）A．Q A：Q B=1：2 B．Q A：Q B=2：1 C．Q A：Q B=1：1 D．Q A：Q B=4：1题型二：伏安特性曲线题2：标有“220V、60W”的白炽灯泡，加上电压U由零逐渐增大到220V，在此过程中，电压U和电流I的关系可用图象表示。

如图14—1所示，题中给出的四个图象中肯定不符合实际的是（）A B C D题型三：电源输出功率与外阻的关系及等效电源法题3：如图所示的电路中，电源电动势E=5V，内阻r＝10Ω，外电路中R0＝90Ω，滑动变阻器R的阻值范围为0～400Ω，则滑动变阻器R和电阻R0消耗的最大功率分别为（）A．0.0625W；0.069W B．0.625W；0.225WC．0.625W；0.069W D．0.0625W；0.225W题型四：动态变化问题的分析：题4：如图所示，当滑动变阻器的滑动触头向b端移动时（）A．电压表V的读数增大，电流表A的读数减小.B．电压表V和电流表A的读数都增大.C．电压表V和电流表A的读数都减小.D．电压表V的读数减小，电流表A的读数增大.题5：如图所示，三只灯正常发光，当滑动变阻器滑片P向右移动时，下面说法中正确的是（）A．变亮的灯只有L2 B．L3亮度不变C．灯L3和L1的电流强度变化|ΔI3|＞|ΔI1| D．灯L1和L2的电压变化|ΔU2|＞|ΔU1|题型五：电表的改装：题6：一灵敏电流计，其满偏电流I g=50μA，内阻R g=1kΩ，若要将其改装成量程为I m=1mA 的电流表，应并联一个电R1；若将改装后的电流表再改装成量程为U m=10V的电压表，应再串联一个电R2。

则R1、R2分别为：（）A．5Ω；9944Ω B．52.6Ω；99ΩC．52.6Ω；9944Ω D．52.6Ω；44Ω题型六：含容电路：题7：如图所示，E=10V，电源内阻不计，R1=4Ω，R2=6Ω，C1=C2=30μF。

选择题天天练：恒定电流1

选择题天天练：恒定电流11、导体的电阻是导体本身的一种性质，对于同种材料的导体，下列表述正确的是A ．横截面积一定，电阻与导体的长度成正比B ．长度一定，电阻与导体的横截面积成正比C ．电压一定，电阻与通过导体的电流成正比D．电流一定，电阻与导体两端的电压成反比8．一个电动势为E ，内电阻为r 的电池，接上负载电阻R ，构成闭合电路，下列说法正确的是（） A ．当R=r 时，路端电压为U=E/2 B ．当R=0时，路端电压为U=EC ．当R=r 时，R 获得的功率最大D ．当R=r 时，电源的效率为η= 50% 2．温度能明显地影响金属导体和半导体材料的导电性能，在右图所示的图像中分别为某金属和某半导体的电阻随温度变化的关系曲线，则（） A ．图线1反映半导体材料的电阻随温度的变化 B ．图线2反映金属导体的电阻随温度的变化 C ．图线1反映金属导体的电阻随温度的变化 D ．图线2反映半导体材料的电阻随温度的变化3.已知两电阻R 1、R 2的I ―U 关系图象如图6所示，把R 1，R 2并联接到一个电源上，R 1消耗的电功率为6W ，则电源输出功率为（）A 、 8WB 、 10WC 、 4WD 、 15W 4．一个直线加速器产生一电子束，其电流不是恒定的，而是由脉冲的粒子束所构成的。

假定每一脉冲电流持续的时间为0.1μs ，平均电流为1.6A ，每秒钟有1000个脉冲，每个电子获得的平均能量为400 MeV （1 MeV=1.6×10-13J ），则下列说法中正确的是（） A ．电子束的平均电流是1.6×10-4A B ．每个脉冲里有1×1010个电子C ．每个脉冲的平均功率6.4×108WD ．输入加速器的平均功率为6.4×104W5．如右图所示是某电源的路端电压与电流的关系图象，下面结论正确的是（） A 、电源的电动势为6.0 V B 、电源的内阻为12ΩC 、电源的短路电流为0.5AD 、电流为0.3A 时的外电阻是18Ω 6．如图所示的电路中，灯泡A 和灯泡B 原来都是正常发光的，现在突然灯泡A 比原来变暗了些，灯泡B 比原来变亮了些，则电路中出现的故障可能是（）A ．R3断路B ．Rl 短路C ．R 2断路D ．R 1、R 2同时短路7．如图所示，直线A 为电源a 的路端电压与电流的关系图线；直线B 为电源b 的路端电压与电流的关系图；直线C 为一个电阻R 两端电压与电流的关系图线. 将这个电阻分别接到a 、b 两电源上，那么（） A ．R 接到b 电源上时电源的效率高B ．R 接到b 电源上时电源的输出功率较大C ．R 接到a 电源上时电源的输出功率较大，但电源效率较低D ．R 接到a 电源上的电阻的发热功率较大，电源效率也较高选择题天天练：恒定电流21．一个电压表是由电流表G 和电阻R 串联而成，如右图所示，若使用过程中发现电压表的示数总比准确值稍小一些，采取下列哪种措施可以改进（）A. 在R 上串联一个比R 大得多的电阻B. 在R 上串联一个比R 小得多的电阻C. 在R 上并联一个比R 大得多的电阻D. 在R 上并联一个比R 小得多的电阻 2．一辆电瓶车，质量为500kg ，由内阻不计的蓄电池组向直流电动机提供24V 的电压，当电瓶车在水平地面上以0.8m/s 的速度匀速行驶时，通过电动机的电流为5A ，设车所受的阻力是车重的0.02倍（g=10m/s2），则此电动机的内阻是（） A ．4.8Ω B ．3.2Ω C ．1.6Ω D ．0.4Ω3.竖直放置的一对平行金属板的左极板上用绝缘线悬挂了一个带正电的小球，将平行金属板按图所示的电路图连接.绝缘线与左极板的夹角为θ.当滑动变阻器R 的滑片在a 位置时，电流表的读数为I1，夹角为 θ1；当滑片在b 位置时，电流表的读数为I2，夹角为θ2，则( )A.θ1<θ2，I1<I2B.θ1>θ2，I1>I2C.θ1=θ2，I1=I2D.θ1<θ2，I1=I24.在如图5电路中，电键K1、K2、K3、K4均闭合，C 是极板水平放置的平行板电容器，板间悬浮着一油滴P 。

恒定电流练习题

恒定电流练习题一、选择题用比值法定义物理量是物理学中一种常用的方法。

下面四个物理量表达式中不属于比值法定、1）义式的是：（Fl??aR?．加速度B A ．导体的电阻msQQ?CE?k．电容器的电容D C ．电场强度2rU2、如右图所示连接电路，电源电动势为6V。

先使开关s与1端相连，电源箱电容器充电，这个过程可以瞬间完成。

然后把开关S掷向2端，电容器通过电阻R放电，电流传感器将测得的电流信息传入计算机，屏幕上显示出电流随时间变化的图线如图所示。

据此图可估算电容器释放的电荷量，并进而估算电容器的电容为：（）×10F-2A.0.2F B.1.3×10F D.5.5×10F-3-4 C.4.53．我国北京正负电子对撞机的储存环是周长为240 m的近似圆形轨道，当环中的电流是107－e＝1.6×10(电子电量时(设电子的速度是3×10 m/s)，在整个环中运行的电子数目为mA19C)( )5×10 B A．5×101110．．1×10 D．1×104．示波管是一种多功能电学仪器，其结构图如下42C图所示，电子枪中的炽热金属丝不断放出可认为初速度为零的电子，在加速电场加速，再经偏转电极XX'和YY′，最后在荧光屏上形成图象。

现在偏转电极XX′和YY′上不加电压，加速电场电压为U，经加速后形成横截面积为S、电流为I的电子束。

已知电子的电量为e、质量为m，则在刚射出加速电场时，一小段长为△L的电子束内电子个数是mm LI?I?L B.A ． eSe 2eUeU2 mm LIIS ?C. D.eeS eU22eUR ?10?R ?120?,R ?40?., T 5.一个型电路如图所示，电路中的电另有一测321为100V ，内阻忽略不计。

则试电源，电动势? ab 之间的等效电阻是40端短路时，当 A.cd ? B. 当40cdab 端短路时，之间的等效电阻是80 V 两端的电压为cd 两端接通测试电源时，ab 当C.D. 当cd 两端接通测试电源时， ab 两端的电压为80 V6、如图所示，在一幢居民楼里有各种不同的用电器，如电灯、电视机、洗衣机、微波炉、ABR ；供电后，设各家用电器全都同排油烟机等．停电时，用多用电表测得间的电阻为、ABUIt ，从总电能表中测得这段间电压为时使用时，测得；经过一段时间、，进线电流为W ，则下列表达式用来计算该幢楼居民用电的总功率，正确的是：( )时间内消耗的电能为2U 2PRPI B ．＝ A ．＝ RWPIUP D C ．．＝＝ t ．家用电器即使没有使用，只要插头插在电源上处于待机状态，就会消耗电能．根据下表7)提供的数据，估算这些电器待机1天耗电约为(A.0.3度 B ．0.6度C ．0.9度D ．1.2度 IUPPN 为图为图线上一点，变化的图线如图8．小灯泡通电后其电流8随所加电压所示，PPQUPMI 轴的垂线．则下列说法中正确的是线过轴的垂线，点的切线，为为．随着所加电压的增大，小灯泡的电阻增大A U1RP＝B．对应点，小灯泡的电阻为I2U1PR ＝点，小灯泡的电阻为 C．对应I I12图8PPQOM所围的面积．对应点，小灯泡的功率为图中矩形D9．关于电阻率的说法正确的是A．电阻率与导体的长度无关 B．电阻率与导体的材料有关C．电阻率与导体的形状有关 D．电阻率与导体的横截面积有关10．欧姆不仅发现了欧姆定律，还研究了电阻定律。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

恒定电流专项训练
1．下列说法正确的是 ( )
A．由R＝UI知，一段导体的电阻跟它两端的电压成正比，跟通过它的电流成反比

B．比值UI反映了导体阻碍电流的性质，即电阻R＝UI
C．导体中电流越大，导体电阻越小
D．由I＝UR知，通过一段导体的电流跟加在它两端的电压成正比
2．如图所示，甲、乙为两个独立电源的路端电压与通过它们的电流I的关系图线，下
列说法中正确的是
( )
A．路端电压都为U0时，它们的外电阻相等
B．电流都是I0时，两电源的内电压相等
C．电源甲的电动势大于电源乙的电动势
D．电源甲的内阻小于电源乙的内阻
3．(2009·镇江模拟)如图所示为汽车蓄电池与车灯(电阻不变)、启动电
动机组成的电路，蓄电池内阻为0.05Ω.电流表和电压表均为理想电表，只接通S1时，电流
表示数为10A，电压表示数为12V，再接通S2，启动电动机工作时，电流表示数变为8A，
则此时通过启动电动机的电流是
( )
A．2A B．8A
C．50A D．58A
4．如下图所示，电源电动势为4V，当接通K时，灯L1和L2均
不亮，用电压表测得Uab＝0，Ubc＝0，Ucd＝Uad＝4V.由此可知断路处是
( )

A．灯L1 B．灯L2
C．灯L1和L2 D．变阻器R
5．(2009·武汉模拟)两个相同的小量程电流表表头分别改装成两个电流表A1、A2.已知电
流表A1量程大于A2的量程，改装好后把它们按图接入电路，则 ( )

A．电流表A1的读数大于电流表A2的读数
B．电流表A1的读数等于电流表A2的读数
C．电流表A1的偏转角等于电流表A2的偏转角
D．电流表A1的偏转角小于电流表A2的偏转角
6．汽车电动机启动时车灯会瞬时变暗．如图所示，在打开车灯的情况下，电动机未启
动时电流表读数为10A，电动机启动时电流表读数为58A.若电源电动势为12.5V，内阻为
0.05Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了
( )
A．35.8W B．43.2W
C．48.2W D．76.8W
7．有四盏灯，接入如图电路中，L1和L2都标有“220V,100W”字样，L3和L4都标有
“220V,40W”字样，把电路接通后，最暗的灯将是 ( )

A．L1 B．L2
C．L3 D．L4
8．硅光电池作为电源已广泛应用于人造卫星、灯塔和无人气象站等，高速公路上安装
的“电子眼”通常也采用硅光电池供电．硅光电池的原理如图所示，a、b是硅光电池的两
个电极，P、N是两块硅半导体，E区是两块半导体自发形成的匀强电场区，P的上表面镀
有一层增透膜．光照射到半导体P上，使P内受原子束缚的电子成为自由电子，自由电子
经E区电场加速到达半导体N，从而产生电动势，形成电流．以下说法中正确的是
( )

A．E区匀强电场的方向由P指向N
B．电源内部的电流方向由P指向N
C．a电极为电池的正极
D．硅光电池是一种把化学能转化为电能的装置
9．(2010·韶关模考)在如图所示的电路中，R1、R2、R3均为可变电阻．当开关S闭合后，
两平行金属板MN中有一带电液滴正好处于静止状态．为使带电液滴向上加速运动，可采取
的措施是 ( )

A．增大R1 B．减小R2
C．减小R3 D．增大MN间距
10．如图所示，电路中的电阻均为1Ω，电源电动势为3V，内阻为0.5Ω，电流表、电
压表均为理想电表，则此时电流表、电压表的读数分别是 ( )
A．3A、3V B．1.5A、1.5V
C．3A、1.5V D．1.5A、3V
第Ⅱ卷(非选择题共60分)
二、填空题(共3小题，每小题6分，共18分．把答案直接填在横线上)
11．(6分)(2009·天津)如图所示为简单欧姆表原理示意图，其中电流表
的满偏电流Ig＝300μA，内阻Rg＝100Ω，可变电阻R的最大阻值为10kΩ，
电池的电动势E＝1.5V，内阻r＝0.5Ω，图中与接线柱A相连的表笔颜色应
是________色，按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的
正中央，则Rx＝________kΩ.若该欧姆表使用一段时间后，电池电动势变小，
内阻变大，但此表仍能调零，按正确使用方法再测上述Rx，其测量结果与
原结果相比较________(填“变大”“变小”或“不变”)．
12．(6分)(2009·安徽)用下图所示的电路，测定一节干电池的电动势和内阻．电池的内
阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R0起保护作用．除
电池、开关和导线外，可供使用的实验器材还有：

(a)电流表(量程0.6A、3A)；
(b)电压表(量程3V、15V)
(c)定值电阻(阻值1Ω、额定功率5W)
(d)定值电阻(阻值10Ω、额定功率10W)
(e)滑动变阻器(阻值范围0～10Ω、额定电流2A)
(f)滑动变阻器(阻值范围0～100Ω、额定电流1A)
那么
(1)要正确完成实验，电压表的量程应选择________V，电流表的量程应选择________A；
R0应选择________Ω的定值电阻，R应选择阻值范围是________Ω的滑动变阻器．
(2)引起该实验系统误差的主要原因是______________________________．
