半导体的生产工艺流程1.晶圆制备：晶圆制备是半导体生产的第一步，通常从硅片开始。
首先，取一块纯度高达99.9999%的单晶硅，然后经过脱氧、精炼、单晶生长和棒状晶圆切割等步骤，制备出硅片。
这些步骤的目的是获得高纯度、无杂质的单晶硅片。
2.晶圆加工：晶圆加工是将硅片加工成具有特定电子器件的过程。
首先，通过化学机械抛光（CMP）去除硅片上的表面缺陷。
然后，利用光刻技术将特定图案投射到硅片上，并使用光刻胶保护未被刻蚀的区域。
接下来，使用等离子刻蚀技术去除未被保护的硅片区域。
这些步骤的目的是在硅片上形成特定的电子器件结构。
3.器件制造：器件制造是将晶圆上的电子器件形成完整的制造流程。
首先，通过高温扩散或离子注入方法向硅片中掺杂特定的杂质，以形成PN结。
然后，使用化学气相沉积技术在硅片表面沉积氧化层，形成绝缘层。
接下来，使用物理气相沉积技术沉积金属薄膜，形成电压、电流等电子元件。
这些步骤的目的是在硅片上形成具有特定功能的电子器件。
4.封装测试：封装测试是将器件封装成实际可使用的电子产品。
首先，将器件倒装到封装盒中，并连接到封装基板上。
然后，通过线缆或焊接技术将封装基板连接到主板或其他电路板上。
接下来，进行电极焊接、塑料封装封装，形成具有特定外形尺寸和保护功能的半导体芯片。
最后，对封装好的半导体芯片进行功能性测试和质量检查，以确保其性能和可靠性。
总结起来，半导体的生产工艺流程包括晶圆制备、晶圆加工、器件制造和封装测试几个主要步骤。
这些步骤的有机组合使得我们能够生产出高性能、高效能的半导体器件，广泛应用于电子产品和信息技术领域。
半导体制造流程及生产工艺流程
半导体制造流程及生产工艺流程半导体是一种电子材料，具有可变电阻和电子传导性的特性，是现代电子器件的基础。
半导体的制造流程分为两个主要阶段：前端工艺（制造芯片）和后端工艺（封装）。
前端工艺负责在硅片上制造原始的电子元件，而后端工艺则将芯片封装为最终的电子器件。
下面是半导体制造流程及封装的主要工艺流程：前端工艺（制造芯片）：1.晶片设计：半导体芯片的设计人员根据特定应用的需求，在计算机辅助设计（CAD）软件中进行晶片设计，包括电路结构、布局和路线规划。
2.掩膜制作：根据芯片设计，使用光刻技术将电路结构图转化为光刻掩膜。
掩膜通过特殊化学处理制作成玻璃或石英板。
3.芯片切割：将晶圆切割成单个的芯片，通常使用钻孔机或锯片切割。
4.清洗和化学机械抛光（CMP）：芯片表面进行化学清洗，以去除表面杂质和污染物。
然后使用CMP技术平整芯片表面，以消除切割痕迹。
5.纳米技术：在芯片表面制造纳米结构，如纳米线或纳米点。
6.沉积：通过化学气相沉积或物理气相沉积，将不同材料层沉积在芯片表面，如金属、绝缘体或半导体层。
7.重复沉积和刻蚀：通过多次沉积和刻蚀的循环，制造多层电路元件。
8.清洗和干燥：在制造过程的各个阶段，对芯片进行清洗和干燥处理，以去除残留的化学物质。
9.磊晶：通过化学气相沉积，制造晶圆上的单晶层，通常为外延层。
10.接触制作：通过光刻和金属沉积技术，在芯片表面创建电阻或连接电路。
11.温度处理：在高温下对芯片进行退火和焙烧，以改善电子器件的性能。
12.筛选和测试：对芯片进行电学和物理测试，以确认是否符合规格。
后端工艺（封装）：1.芯片粘接：将芯片粘接在支架上，通常使用导电粘合剂。
2.导线焊接：使用焊锡或焊金线将芯片上的引脚和触点连接到封装支架上的焊盘。
3.封装材料：将芯片用封装材料进行保护和隔离。
常见的封装材料有塑料、陶瓷和金属。
4.引脚连接：在封装中添加引脚，以便在电子设备中连接芯片。
5.印刷和测量：在封装上印刷标识和芯片参数，然后测量并确认封装后的器件性能。
半导体_封装_流程
半导体_封装_流程半导体封装是将半导体芯片以及其他必需的电子元件封装在一个小型的包裹或模块中，以保护芯片，并提供连接到外部电路的接口。
封装过程是半导体制造中的一个重要步骤，它将芯片从晶圆级别提升到器件级别，以便在电路板上进行安装和使用。
半导体封装的流程可以分为以下几个主要步骤：1.库存管理：在封装过程开始之前，需要进行库存管理，包括原材料的管理，如封装芯片所需的基板、连接线、塑料封装材料等，以及设备和工具的管理。
2.拼装：在此步骤中，芯片被放置在基板上，并通过焊接或其他方式连接到基板上的金属线。
这需要使用自动化设备完成，以确保高精度和高效率。
3.焊接：在拼装的过程中，焊接技术被用来将芯片和基板上的金属线连接起来。
这可以通过热焊接、超声波焊接、激光焊接等多种方法来完成。
4.塑封：一旦芯片和连接线焊接完成，将会使用特殊的塑料封装材料对整个芯片进行封装。
这是为了保护芯片免受外部环境的影响，并提供一定的机械强度。
5.厂测：封装完成后，对封装芯片进行工厂测试以确保其质量和性能。
这些测试可以包括电气测试、可靠性测试、温度测试等，以保证封装芯片符合设计规格。
6.标识和包装：测试通过的封装芯片将被标识，并根据其规格和型号进行包装。
这包括把芯片放入容器中，并添加防撞和防静电的措施，以便在运输和使用过程中保持芯片的完整性。
除了以上的关键步骤外，半导体封装流程还需要进行质量控制和品质管理。
这包括对每一步骤的质量进行监控和检查，以及对整个流程的过程和结果进行分析和改进。
这是为了确保封装过程的稳定性和一致性，以及最终封装芯片的可靠性和性能。
总体而言，半导体封装的流程是一个非常复杂且关键的步骤，它需要高度的技术知识和精密的设备。
随着半导体技术的不断发展，封装过程也在不断演变和改进，以适应更小、更高性能的芯片需求。
半导体制造流程及生产工艺流程

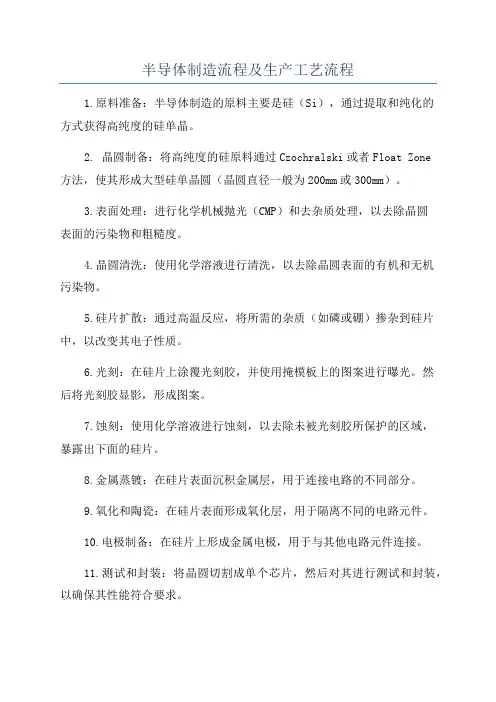

半导体制造流程及生产工艺流程1.原料准备：半导体制造的原料主要是硅（Si），通过提取和纯化的方式获得高纯度的硅单晶。
2. 晶圆制备：将高纯度的硅原料通过Czochralski或者Float Zone方法，使其形成大型硅单晶圆（晶圆直径一般为200mm或300mm）。
3.表面处理：进行化学机械抛光（CMP）和去杂质处理，以去除晶圆表面的污染物和粗糙度。
4.晶圆清洗：使用化学溶液进行清洗，以去除晶圆表面的有机和无机污染物。
5.硅片扩散：通过高温反应，将所需的杂质（如磷或硼）掺杂到硅片中，以改变其电子性质。
6.光刻：在硅片上涂覆光刻胶，并使用掩模板上的图案进行曝光。
然后将光刻胶显影，形成图案。
7.蚀刻：使用化学溶液进行蚀刻，以去除未被光刻胶所保护的区域，暴露出下面的硅片。
8.金属蒸镀：在硅片表面沉积金属层，用于连接电路的不同部分。
9.氧化和陶瓷：在硅片表面形成氧化层，用于隔离不同的电路元件。
10.电极制备：在硅片上形成金属电极，用于与其他电路元件连接。
11.测试和封装：将晶圆切割成单个芯片，然后对其进行测试和封装，以确保其性能符合要求。
以上是半导体制造的主要步骤，不同的半导体产品可能还涉及到其他特定的工艺流程。
此外，半导体制造过程还需要严格的质量控制和环境控制，以确保产品的可靠性和性能。
不同的半导体生产流程会有所不同，但大致上都包含以下几个关键的工艺流程：1. 前端制程（Front-end Process）：包括晶圆清洗、来料检测、扩散、光刻、蚀刻、沉积等步骤。
这些步骤主要用于在硅片上形成电子元件的结构。
2. 中端制程（Middle-end Process）：包括溅射、化学机械抛光、化学物理蚀刻、金属蒸镀等步骤。
这些步骤主要用于在晶圆上形成连接电子元件的金属线路。
3. 后端制程（Back-end Process）：包括划片、电极制备、测试、封装等步骤。
这些步骤主要用于将芯片进行切割、封装，以及测试芯片的性能。
半导体工序流程顺序
半导体工序流程顺序下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!半导体制造流程。
1. 衬底制备。
选择合适的半导体材料，如硅或砷化镓。
半导体生产工艺流程

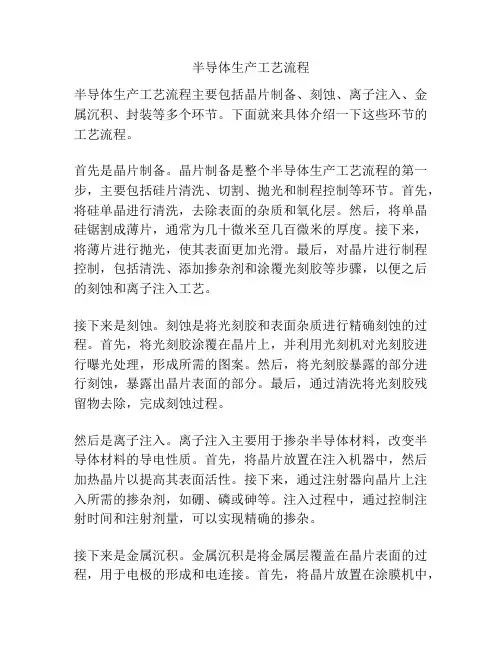

半导体生产工艺流程半导体生产工艺流程主要包括晶片制备、刻蚀、离子注入、金属沉积、封装等多个环节。
下面就来具体介绍一下这些环节的工艺流程。
首先是晶片制备。
晶片制备是整个半导体生产工艺流程的第一步，主要包括硅片清洗、切割、抛光和制程控制等环节。
首先，将硅单晶进行清洗，去除表面的杂质和氧化层。
然后，将单晶硅锯割成薄片，通常为几十微米至几百微米的厚度。
接下来，将薄片进行抛光，使其表面更加光滑。
最后，对晶片进行制程控制，包括清洗、添加掺杂剂和涂覆光刻胶等步骤，以便之后的刻蚀和离子注入工艺。
接下来是刻蚀。
刻蚀是将光刻胶和表面杂质进行精确刻蚀的过程。
首先，将光刻胶涂覆在晶片上，并利用光刻机对光刻胶进行曝光处理，形成所需的图案。
然后，将光刻胶暴露的部分进行刻蚀，暴露出晶片表面的部分。
最后，通过清洗将光刻胶残留物去除，完成刻蚀过程。
然后是离子注入。
离子注入主要用于掺杂半导体材料，改变半导体材料的导电性质。
首先，将晶片放置在注入机器中，然后加热晶片以提高其表面活性。
接下来，通过注射器向晶片上注入所需的掺杂剂，如硼、磷或砷等。
注入过程中，通过控制注射时间和注射剂量，可以实现精确的掺杂。
接下来是金属沉积。
金属沉积是将金属层覆盖在晶片表面的过程，用于电极的形成和电连接。
首先，将晶片放置在涂膜机中，然后将金属薄膜沉积在晶片表面。
金属薄膜的沉积可以通过物理气相沉积或化学气相沉积等方法实现。
接下来，通过光刻和刻蚀等工艺，将金属膜制成所需的形状和尺寸，形成电极和电连接。
最后是封装。
封装是将晶片封装在塑料壳体中，以保护晶片并提供外部电连接。
首先，将晶片固定在封装基板上。
然后，通过焊接或固化剂将晶片与基板连接。
接下来，将封装壳体放置在基板上，并使用胶水或焊接等方式密封。
最后，安装焊脚和引线等外部连接部件，完成封装过程。
以上就是半导体生产工艺流程的一般步骤。
当然，具体的工艺流程和步骤可能因产品类型和制造厂家而有所不同，但总体上都包括晶片制备、刻蚀、离子注入、金属沉积和封装等环节，每个环节都需要严格控制工艺参数和质量要求，以确保制造出高质量的半导体产品。
半导体制造工艺流程
半导体制造工艺流程一、引言随着现代科技的飞速发展，半导体技术成为了各个领域中不可或缺的重要基础。
而半导体制造工艺流程则是半导体晶圆生产的关键环节之一、本文将详细介绍半导体制造工艺流程的基本步骤和各个环节所涉及的具体工艺。
二、半导体制造工艺流程1.半导体晶圆清洁：首先需要将半导体晶圆进行清洁处理，以去除表面的杂质和污染物。
这一步骤通常通过使用化学溶液进行清洗，如硝酸、氢氟酸等。
2.晶圆扩散：在晶圆表面进行扩散处理，将一些所需的杂质元素或金属离子引入到晶圆表面，以调整半导体材料的电学性能。
这一步骤通常使用扩散炉进行，通过加热晶圆并与所需气体反应，使其在晶圆表面沉积。
3.光罩制备：通过利用光刻技术，制备用于掩膜的光罩。
光罩是由光刻胶覆盖的晶片，通过在特定区域曝光和显影，形成所需的图案。
4.光刻：将光罩与晶圆进行对位，通过紫外线照射和显影，将光刻胶所曝光区域中的图案转移到晶圆表面。
这一步骤可以定义出晶圆上的电路结构。
5.蚀刻：通过使用化学腐蚀物溶液，将未被光刻胶保护的区域进行蚀刻，以便去除不需要的物质。
这一步骤通常使用干法或湿法蚀刻。
6.沉积：在晶圆表面沉积所需的物质层，如金属、氧化物等。
通过化学气相沉积或物理气相沉积的方法进行。
这一步骤用于制备导线、电容器等元件的电介质层或金属电极。
7.退火：通过加热晶圆并使用气体或纯净的其中一种环境，使其在特定温度和时间下进行退火处理。
这一步骤旨在消除应力，提高晶圆的导电性和结构完整性。
8.电镀：在晶圆表面涂覆金属层，通常使用电化学方法进行。
这一步骤主要用于形成连接器或其他需要导电层的电路结构。
9.封装测试：将晶圆进行切割和封装，形成单个芯片。
然后通过进行功能测试和可靠性测试，以确保芯片的质量和性能。
10.出厂测试：对封装好的芯片进行全面的测试和筛选，以确保只有符合规格要求的芯片进入市场。
三、结论以上是半导体制造工艺流程的基本步骤和环节。
每个步骤都是半导体制造中不可或缺的重要环节，一环扣一环，相互依赖。
半导体封装流程完整
半导体封装流程完整1.芯片设计：半导体芯片的设计是封装流程的起点。
设计师根据需求和规格设计芯片的功能和结构，包括电路连接、尺寸和布局等。
2.芯片制造：芯片制造包括光刻、薄膜沉积、离子注入等工艺。
这些工艺将在芯片晶圆上形成多个芯片。
3.测试和排序：在芯片制造完成后，需要进行测试以确保其功能和性能。
测试包括静态和动态测试，以及温度和电压测试。
根据测试结果，芯片会被分类和排序。
4.选择封装类型：根据芯片的性能和应用需求，选择适当的封装类型。
常见的封装类型包括裸片封装、芯片级封装和模块级封装。
5.确定封装材料：根据封装类型的选择，选择合适的封装材料。
封装材料包括塑料、陶瓷和金属等。
6.封装设计：根据芯片的尺寸和布局，进行封装设计。
封装设计包括内部连线和外部引脚的布局，以及封装材料和封装形状的选择。
7.内部连线：在封装材料上进行内部连线的制作。
内部连线连接芯片的器件和引脚，以及封装材料中的电路。
8.外部引脚连接：将芯片的外部引脚连接到封装的外部。
引脚连接可以通过焊接或压合等方法完成。
9.封装封装：将芯片放入封装材料中，并使用封装材料将芯片密封。
封装材料保护芯片免受物理性损害和环境影响。
10.机械和电气测试：封装芯片后，进行机械和电气测试以确保封装的质量。
机械测试包括外观检查和封装强度测试，电气测试包括连接性和功能测试。
11.标记和包装：封装完成后，对封装芯片进行标记和包装。
标记可以是文字、图形或条形码等，以便追踪和识别封装芯片。
包装可以是盒装或胶带包装等。
12.成品测试：对封装芯片进行最终测试以验证其功能和性能。
成品测试包括静态和动态测试，以及可靠性测试。
13.出货和销售：封装芯片经过成品测试后，可以出货并销售给客户。
出货包括包装和标记，销售包括销售和售后服务。
以上是半导体封装流程的一个完整过程。
封装流程的每个步骤都至关重要，需要精确执行，以确保封装芯片的质量和可靠性。
随着半导体技术的不断发展，封装流程也在不断改进和创新，以适应不断变化的市场需求。
