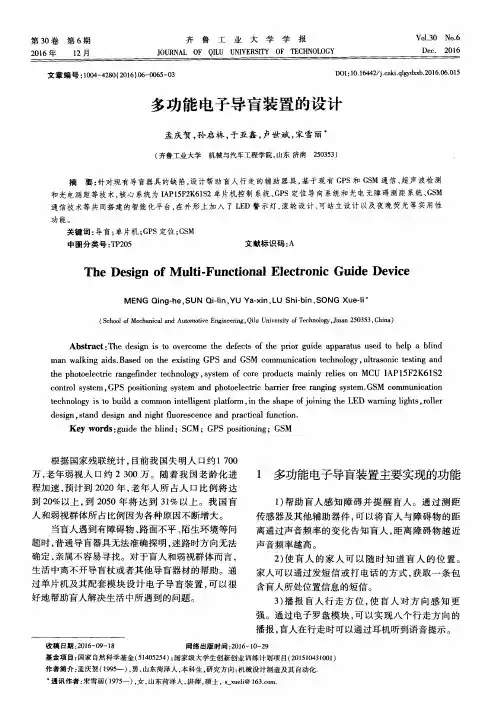

多功 能电子导盲装置的设计
孟 庆贺 , 孙 启林 , 于 亚鑫 , 卢世斌 , 宋雪丽
( 齐鲁 工业大学 机械与汽车工程学 院, 山东 济南 2 5 0 3 5 3 )
通信 技术等共 同搭建的智能化平 台, 在 外形 上加 入 了 L E D警 示灯 , 滚轮设 计、 可站 立设 计 以及 夜晚荧 光等 实用性
功能。
关键词 : 导盲 ; 单片机 ; G P S定位 ; G S M
中 图分 类 号 : T P 2 0 5 文献标识码 : A
The De s i g n o f Mu l t i — Fu n c t i o n a l El e c t r o n i c Gu i d e De v i c e
Ab s t r a c t : T h e d e s i g n i s t o o v e r c o me t h e d e f e c t s o f t h e p i r o r g u i d e a p p a r a t u s u s e d t o h e l p a b l i n d
基于机器视觉辅助避障的导盲手杖设计

基于机器视觉辅助避障的导盲手杖设计目录一、内容概述...............................................21.研究背景与意义..........................................22.国内外研究现状及发展趋势................................33.研究目的与内容..........................................4二、导盲手杖现状分析.......................................51.传统导盲手杖的缺陷......................................62.导盲手杖的现有功能......................................73.导盲手杖的改进需求......................................8三、机器视觉技术概述.......................................91.机器视觉技术的基本原理.................................102.机器视觉技术的应用领域.................................113.机器视觉技术在导盲手杖中的应用潜力.....................12四、基于机器视觉的辅助避障系统设计........................131.系统架构设计...........................................132.硬件配置...............................................153.软件算法设计...........................................164.系统集成与调试.........................................17五、导盲手杖设计..........................................191.手杖外观设计...........................................202.手杖功能设计...........................................213.手杖材料选择与工艺制作.................................224.手杖的人机工程学考虑...................................23六、系统实验与性能评估....................................241.实验环境与设备.........................................262.实验方法与步骤.........................................273.实验结果分析...........................................284.系统性能评估...........................................29七、结论与展望............................................301.研究成果总结...........................................312.学术贡献与实际应用价值.................................323.未来研究方向与展望.....................................34一、内容概述本文档旨在阐述一种基于机器视觉辅助的导盲手杖的设计概念。
智能导盲杖

针对盲人群体出行不便的情况,我将人工智能技术融入传统的导盲杖,设计了一款智能导盲杖,其整体设计如图1所示。
该导盲杖具有规避障碍、GPS 定位与导航、一键紧急呼叫和无线充电等功能,为盲人的出行提供便捷与安全保障。
一、规避障碍传统的导盲杖通过拐杖和障碍物之间的碰撞,让使用者感知障碍物。
这种方式不仅操作距离有限,而且只能感知前方的障碍物,两侧的障碍物无法感知。
因此,我在智能导盲杖的中段部位加入5个红外检测器,在导盲杖底部增加碰撞开关。
导盲杖触地时,红外检测器工作,并检测以使用者为圆心、半径为1m 的半圆形区域内的障碍物。
当检测到障碍物时导盲杖发出振动反馈,增大使用者的感知范围。
二、GPS 定位与导航GSP 定位功能可实时监测使用者的位置,并将位置信息共享给他(她)的家人。
智能导盲杖内还添加了导航信息,使用者通过按预设地点的按键后能自动规划路线,并播报路口位置等信息。
三、一键紧急呼叫发生紧急情况时,可按住智能导盲杖上用盲文书写的“紧急呼叫”按钮,3s 后即可进行紧急通话。
与此同时,智能导盲杖还能进行声光报警,在紧急联络亲人的同时争取周围路人的帮助。
智能导盲杖手柄部位设计如图2所示。
四、无线充电无线充电器由充电底座和内置充电接收器组成。
使用者只需将智能导盲杖挂在充电座上即可充电。
无线充电器独特的卡槽式设计能保证智能导盲杖充电时不掉落,设计如图3所示。
图3无线充电器创造天地766.充电插头7.导盲杖悬挂支架图1智能导盲杖整体图图2智能导盲杖手柄512341.橡胶防滑握把2.预设导航按钮3.一键紧急呼叫按钮4.语音播报孔5.绑绳穿孔. All Rights Reserved.。
导盲手环方案

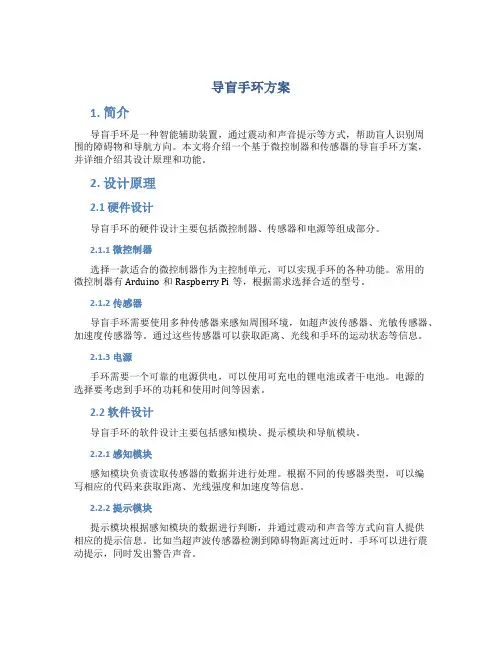

导盲手环方案1. 简介导盲手环是一种智能辅助装置,通过震动和声音提示等方式,帮助盲人识别周围的障碍物和导航方向。
本文将介绍一个基于微控制器和传感器的导盲手环方案,并详细介绍其设计原理和功能。
2. 设计原理2.1 硬件设计导盲手环的硬件设计主要包括微控制器、传感器和电源等组成部分。
2.1.1 微控制器选择一款适合的微控制器作为主控制单元,可以实现手环的各种功能。
常用的微控制器有Arduino和Raspberry Pi等,根据需求选择合适的型号。
2.1.2 传感器导盲手环需要使用多种传感器来感知周围环境,如超声波传感器、光敏传感器、加速度传感器等。
通过这些传感器可以获取距离、光线和手环的运动状态等信息。
2.1.3 电源手环需要一个可靠的电源供电,可以使用可充电的锂电池或者干电池。
电源的选择要考虑到手环的功耗和使用时间等因素。
2.2 软件设计导盲手环的软件设计主要包括感知模块、提示模块和导航模块。
2.2.1 感知模块感知模块负责读取传感器的数据并进行处理。
根据不同的传感器类型,可以编写相应的代码来获取距离、光线强度和加速度等信息。
2.2.2 提示模块提示模块根据感知模块的数据进行判断,并通过震动和声音等方式向盲人提供相应的提示信息。
比如当超声波传感器检测到障碍物距离过近时,手环可以进行震动提示,同时发出警告声音。
2.2.3 导航模块导航模块可以通过地图数据和GPS等信息,为盲人提供导航功能。
根据目的地的设定,手环可以通过震动和声音指引盲人前进的方向,直到到达目的地。
3. 功能实现3.1 障碍物识别导盲手环可以通过超声波传感器等感知距离,当检测到障碍物过近时,手环进行震动和发出警告声音,提醒盲人注意。
3.2 光线检测手环可以通过光敏传感器感知光线强度,根据光线亮度的变化,调整手环的震动和声音的频率,提醒盲人注意周围的环境变化。
3.3 导航功能导航功能是导盲手环的核心功能之一,手环可以通过地图数据和GPS等信息,为盲人提供导航指引。
一种多功能智能导盲杖的设计思路

对视障人群出行活动的影响及视障人群对智能化导盲设 盲人的生活质量$
备的需求 调研数据结果采用百分比表示智能导盲设备 讨论
的设计思路通过文献搜集整理分析获得导盲设备的使 (&$ 研究意义
用情况和市场前景通过文献搜索对比获得
盲人出行主要存在寻路碰撞和定位三大困难 避免
结果
碰撞就要了解道路状况及时避开障碍物寻路需要导盲
盲杖从手中滑落而找不到时"可按下手环显示屏旁边的盲 %:&赵庆帅"腾浩"刘谦"等&智能导盲设备的研究现状
杖找回键"通过蓝牙与导盲杖对接"导盲杖即可发出声音"
山东工业技术 %=&&
")%))')( )))2):&
提示盲人导盲杖的位置% 新增的蓝牙找回功能"有效避免 %'&于琳"汤唯业"陈聪"等&多功能导盲杖%=&&科技与
备专用手环联网导航平台"提高视障人群运动安全"节约 全&运算能力强大的人工智能进行信号传输&接受&检测和
时间成本和经济成本"提高视障人群的学习&生活和工作 运算处理"进而指挥各个单元器件发挥功能% 总体设计架
质量%
构如图$ 所示%
图$ 总体设计架构
(&( 产品结构与功能 (&(&$ 产品外体结构 (&(&) 导盲杖功能 导盲杖的材质为铝合金"全长$(8,;"折叠后(8,;"手 柄长度)%,;&宽度0,;"便于携带"外观结构如图) 所示% 手环采用市场上常见手环"提高使用的舒适感和方便程 度"外观结构如图( 所示%
基于机器视觉辅助避障的导盲手杖设计

基于机器视觉辅助避障的导盲手杖设计目录1. 内容概要 (3)1.1 研究背景 (3)1.2 研究目的与意义 (4)1.3 研究内容与方法 (5)2. 机器视觉技术概述 (7)2.1 机器视觉基本原理 (8)2.2 机器视觉在避障中的应用 (9)2.3 机器视觉相关技术进展 (11)3. 导盲手杖现状分析 (12)3.1 传统导盲手杖的局限性 (14)3.2 导盲手杖发展趋势 (14)3.3 国内外导盲手杖研究现状 (16)4. 基于机器视觉的导盲手杖设计 (17)4.1 导盲手杖系统架构 (19)4.2 传感器模块设计 (20)4.2.1 摄像头传感器 (21)4.2.2 温度传感器 (22)4.2.3 光线传感器 (24)4.3 处理模块设计 (25)4.3.1 图像处理算法 (26)4.3.2 数据融合算法 (27)4.3.3 避障决策算法 (28)4.4 执行模块设计 (30)4.4.1 驱动电路设计 (32)4.4.2 机械结构设计 (33)5. 导盲手杖性能测试与分析 (33)5.1 测试环境与条件 (35)5.2 性能测试指标 (36)5.2.1 避障精度 (37)5.2.2 适应环境能力 (38)5.2.3 用户操作便捷性 (39)5.3 性能测试结果分析 (40)6. 实际应用与案例分析 (41)6.1 应用场景分析 (43)6.2 案例分析 (44)6.2.1 城市道路应用 (45)6.2.2 公共场所应用 (46)7. 结论与展望 (47)7.1 研究结论 (48)7.2 研究不足与展望 (49)7.3 未来研究方向 (50)1. 内容概要本文旨在探讨基于机器视觉辅助避障的导盲手杖设计,旨在为视障人士提供更安全、便捷的出行体验。
文章首先概述了导盲手杖的发展背景和重要性,随后详细介绍了机器视觉技术在辅助避障领域的应用原理及其在导盲手杖设计中的优势。
接着,本文从硬件选型、软件算法、系统集成等方面阐述了基于机器视觉辅助避障的导盲手杖设计思路。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
导盲器的设计 Design of ultrasonic wave guide device Abstract: This article recommends a device of ultrasonic wave guide which is designed to adopt AT89C51 single-chip microprocessor computer as
controller and apply the principle of ultrasonic distance measuring、 The device can detect the distance between the blind and an obstruction in the road ahead and convert the message to a sound reminder 、According to frequency variation of the reminding sound, it will enable the blind to judge whether there is an obstruction and the distance from the obstruction then
accomplish the purpose of guiding the blind、 Key words: Ultrasonic wave ;Single-chip microprocessor ; Guiding the blind
摘 要:采用AT89C51单片机作为控制器,利用超声测距的原理,设计了一种超声波导盲装置。该装置可以对盲人前面道路上的障碍物进行距离探测并把障碍物距离信息转换成声音提示,盲人可以根据提示声音的频率变化的来判断有无障碍物及离障碍物的距离,达到导盲作用。 关键词: 超声波 ;单片机 ;导盲
1 引言 盲人在独自行走时主要依靠导盲装置。最简单常用的装置就是普通的手杖,用它在地面上敲击,可帮助盲人发现0、5米以内的障碍物。它的主要缺点就是不能发现较远一点的障碍物以及空中突出的障碍物。例如,在相当于头部、胸的位置悬挂或突出的物体。另外,盲人还可以利用导盲犬带路,但就是不易训练且成本较高。为了更好的帮助盲人行走, 许多国家都研究与生产了各种电子导盲装置,但大多成本较高,如各类导盲机器人及其它电子装置。本文提出了一种用单片机开发的超声波导盲装置的设计方案,它具有低成本、实用与精确的特点。 导盲器的设计 2 导盲装置的功能设计及系统组成 导盲装置主要由超声波探头、单片机以及测控及处理电路、按键、蜂鸣器等组成,可以放在包中,或安装在帽子上、手杖中。导盲装置有三个按钮,分别就是电源开关、远距、近距控制按钮,还有一个音量调节旋纽。该装置使用电池,电源开关可控制系统通、断电,不用的时候关掉电源,节省电能。使用时,超声波探头方向指向探测方向,当前方有障碍物时,在一定距离内喇叭会发出报警声并随着向障碍物的接近频率逐渐升高,起到提示作用。远距、近距、控制按钮可用来控制报警的距离,通电时初始报警距离为2米,按远距控制按钮可将初始报警距离设为5米,按近距控制按钮可将初始报警距离设为1米,报警声音音量可用音量调节旋纽调节,有耳机插孔,可以接耳机。 该装置就是以AT89C51单片机作为控制器,利用超声波回声测距的原理测距,用蜂鸣器进行声音报警。系统的硬件结构框图如图1所示。该系统主要由单片机控制系统、超声波发射电路、接收放大电路、按键控制与声音报警电路。AT89C51单片机就是整个系统的核心部件,用来控制、协调各部件的工作。工作时先由单片机控制的振荡源产生40K Hz频率的信号以驱动超声波传感器,使它发射脉冲。当第一个超声波脉冲发射后,计数器开始计数,在检测到第一个回波脉冲的瞬间,计数器停止计数,计算出从发射到接收的时间差Δt,最终利用单片机计算出距障碍物的距离,并根据远距、近距控制按钮设定的测距值进行报警指示。 导盲器的设计 3、 超声波测距原理 超声波测距采用的方法就是时间差测距法,在超声波发生器发射出超声波的同时开始计时,超声波在空气中传播,途中碰到障碍物就立即返回来,超声波接收器收到反射波就立即停止计时,测出发射与接收到回波的时间差Δt。由下式可以求出超声波发射地与目标之间的距离S S=vΔt/2 (1) 式中v为超声波的传播速度,超声波常温下在空气中的传播速度就是340米/秒,传播速度与空气的温度、湿度等因素的有关,这里由于测量距离不长,测量精度要求不高,不考虑其她影响,只要测得超声波发射与接收回波的时间差Δt,按(1)式计算即可。
4 控制系统硬件电路设计 4、1 超声波的发射电路 超声波的发射电路主要由高频三极管及超声波发生器组成,如图2所示,超声波收发传感器采用压电陶瓷传感器UCM40,由于频率为40kHz左右的超声波在空气中传播的效率最佳,因此通过执行程序由单片机P1、0产生40KHz的振荡信号,经过高频三极管放大, 驱动超声波发生传感器导盲器的设计 UCM40T发出40KHz的超声波脉冲。
4、2 超声波的接收电路 超声波的接收传感器采用与发射传感器配对的UCM40R,将由发射传感器发出的经反射后的超声波脉冲转变为微弱的交流信号,经过运算放大器LM358的两级放大后,送至音频译码集成模块LM567的3脚。LM567就是带锁相环的音频译码器,具有选频功能,LM567内部的压控振荡器的中心频率f=1/1、1RC,当LM567输入信号大于25mV时,输出端8脚由高电平跳变为低电平,将其作为单片机的中断请求信号,送至单片机INT0端,以启动中断服务子程序。接收电路如图3所示。
图3超声波接收电路
4、3按键及蜂鸣器驱动电路 开关控制电源的通断,远距、近距控制按钮一端接高电平,另一端分别接单片机P1、2、P1、3,并同时经与门接入单片机INT1端,当其中任意按键按下时会产生一个中断请求信号送入INT1,同时,从P1口读数判断按键的状态并调用相应的子程序进行处理。远距、近距控制按钮同时只有一个有效,由软件控制,都按下时为近距控制按钮有效。蜂鸣器由三极导盲器的设计 管驱动,接P1、4,由报警程序控制,对应不同的按键及距离,发出不同频率的声音。
5 系统的软件设计 本系统软件采用模块化设计,超声波测距导盲器的超声波测距、按键控制、报警提示都由AT89C51单片机控制,主程序流程图如图4所示。
上电后主程序无限循环,初始化后系统设置一系列初始值,包括超声波发射间隔数、定时器定时初值、报警门限值等,然后读取按键的状态,再根据按键状态对初始设定值进行修改,初始值报警距离设定为2米,即2米内有障碍物时即驱动蜂鸣器发出声音,并且随着距离的接近,不断调整参数,使得声音的频率不断提高。远距、近距控制按钮分别对应不同的超声波发射间隔与报警门限、频率等;程序控制发送0、2毫秒宽度的超声波,同时启动定时器T0计时;为避免接收传感器直接接收到发射的超声波,在发射超声波之后插入一段延时,由于设置超声波频率为40KHz , 超导盲器的设计 声波常温下在空气中的传播速度就是340米/秒,计算可知延时6个脉冲就可以了。延时后启动接收回波程序,等待接收回波,超时(即在设定距离内无障碍物)即返回前面,若有回波则停止计时,读取时间差,利用公式(1)计算出距离,然后执行报警程序,根据计算距离结果及设定值比较选择不同参数,驱动蜂鸣器发出不同频率的声音,距离越近频率越高。最后返回重新开始。
6 误差分析 对系统进行实验测试,结果发现在5米范围内,最大误差在5cm以内,且距导盲器的设计 离越近,误差越小,完全满足导盲的需要。分析误差主要有几个原因:一就是空气温度变化等引起的声速变化造成的误差,由于超声波在空气中的传播速度为V=331、5+0、607t,t为现场环境温度,温度在-30℃--40℃范围变化时,传播速度V的变化范围为313米/秒--356米/秒,对利用公式(1)计算出的距离值有一定影响,采用声速预置与传播介质温度测量结合的方法对声速进行修正,可有效地降低温度变化产生的误差。二就是发射与脉冲计数由于响应快慢差异开启不同步引起的误差,对此在调试中通过脉冲计数值补偿进行修正。三就是超声波在传播过程由于受衍射、散射与吸收等影响衰减导致的误差,近距离误差不明显,距离越远产生的误差越大,可适当增大超声波的发射功率等来改善。四就是发射与接受前置电路延迟的时间误差等,而发射前置电路与接收前置电路中采用集成芯片都有时间延迟,而计数器则一直就是在工作,直到回波经过LM567处理后变成负跳变电信号产生外部INTO中断,在整个计数过程中,多了延迟时间中的计数次数,导致测距数据的误差。对此采取时间增益控制,来减少误差,由于本装置对于厘米级的精度已经足够,电路延迟都就是纳秒数量级,记数频率就是40KHz,所以减少一个记数单位完全可以矫正。针对误差原因在程序设计及系统调试中做了相应处理后,收到一定的效果,精度得到一定的提高。
7 结束语 由于考虑到体积、成本等因素,本装置在性能上、功能上还存在不足,有待于进一步提高: (1)增加几路不同方向的超声波探测或红外探测器以及温度补偿电路等,导盲器的设计 可以提高装置的灵敏度与精度,同时提高可靠性。 (2)可在装置中增加一个语音芯片,将蜂鸣报警改为语音说明指示,根据探测结果直接报出距离、方位,更便于使用。 (3)由于受发射功率及回波检测灵敏度的限制,探测范围较小,可增加发射功率调节等电路,以便增大探测范围,可用于夜间探路、井下探索等。
本文创新点:
(1)从测试结果分析可知,本装置采用较低成本的器件设计制作,且误差较小,完全满足盲人行走的指引作用,具有较高的性价比。 (2)本装置结构简单、体积小、性能稳定,操作容易、使用方便,可以安装在不同的载体上,制作成不同的用具,如手杖、导盲眼镜、导盲背心等,盲人很容易学会使用,具有一定推广应用价值。
