开关机械特性测试仪说明书
开关特性测试仪
一、产品技术参数
1.1、 使用环境
输入电源 220V±10% 50Hz±10%
大气压力 86～106kpa
温 度 －10～40℃
屏幕上方为仪器操作主菜单，从左到右依次为【查看】、【测试】、【设置】、【文件】、【帮助】 五个主菜单。
5.1、主菜单【设置】：
测试前，仪器的各种操作状态的设置。 5.1.1、【测试设置】 ①速度定义：仪器已经固化了 10 种速度定义（注：此 10 种定义可以根据需要用 PC 机对仪器
重新定义并固化），根据开关型号不同，选取相应的定义。如果找不到相应的定 义，则一般取“合前分后 10ms”测出“时间－行程特性曲线”再在曲线上进行 相应分析得到相应速度值。 ②传感器安装：根据测速传感器安装位置不同，选取相别。如果是三相联动机构，一般选在 “A”相。 ③测试时长：指内部电源输出操作电压的时间长度。 250ms:一般开关的单分、单合试验，选 250ms 时长; 500ms:一般开关“合－分”或“分－合”操作时，选 500ms 时长; 1000ms:老式的发电机出口开关如 SN4-10G、SN-20G 的合闸时间一般大于 500ms，做此种开 关的单合、单分试验时，选 1000ms 时长; 2000ms:开关做“分－合－分”操作时，选 2000ms 时长; 4000ms:①开关做“合－分－合－分”操作时，选 4000ms 时长; ②进行仪器内部操作电压校验时，选 4000ms 时长。 ④触发方式： 内触发：用仪器内部直流电源进行分、合闸操作; 外触发：仪器内部直流电源不工作，用现场电源（交流直流均可）操作开关动作。仪器做合 （分）闸时，仪器的“外触发”接线直接并接到合（分）闸线圈上，开关动作时，
[整理]ZGKC-6B高压开关动特性测试仪说明书.
![[整理]ZGKC-6B高压开关动特性测试仪说明书.](https://uimg.taocdn.com/092a74a89ec3d5bbfd0a749b.webp)
ZGKC-6B高压开关动特性测试仪使用手册武汉智能星电气有限公司2012-2-20目录一、概述 (3)二、特点及主要功能 (3)三、技术指标 (5)1．主要技术参数 (5)2．常规试验测试 (6)3．重合闸试验测试 (7)4．低电压试验测试 (8)五、接线方式介绍 (10)1．断口接线说明 (10)2．速度传感器安装说明 (11)3．控制线接线说明 (12)六、速度定义说明 (15)1．几种基本的速度定义方式 (15)2．几种常用开关的速度定义 (15)七、仪器软件操作说明 (19)1．主界面介绍 (19)2．常规试验操作 (19)3．重合闸试验操作 (24)4．低电压试验操作 (26)5．历史数据管理 (29)6．系统参数设置 (31)八、上位机软件操作说明 (33)1. 软件安装 (33)2. 打开软件 (34)3. 联机操作 (34)4. 导入数据 (37)5. 分析数据 (37)6. 发布数据 (39)九、测试过程中常见问题 (40)八、注意事项 (43)九、运输、贮存 (43)十、售后服务 (44)ZGKC-6B 高压开关动特性测试仪一、概述高压断路器是电力系统中最重要的控制设备之一。
电网中高压断路器的运行数量最多，运行条件和技术要求比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。
因此，对高压断路器的动特性进行测试是一项很重要的工作，但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、测试精度低等缺点，为了解决这些问题，我们开发了ZGKC-6B高压开关动特性测试仪。
二、特点及主要功能1. 10寸平板电脑远程同步界面控制配置10寸1024×768平板电脑（可选配其它笔记本），Windows XP/Windows 7操作系统，通过USB转RS232接口同步仪器界面，远程进行操作控制仪器、可导出试验数据；2. 超大水晶触摸彩屏、高速热敏打印机5.7寸640×480彩色触摸屏,人性化交互式水晶界面，图文显示，界面直观，便于现场人员操作和使用；高速热敏打印机，方便现场打印试验数据和曲线；3. 集成超强性能直流电源集成操作电源，无须现场二次电源，现场使用更加方便快捷；电源电压30V～300V可调，电流20A，连续工作时间3s；4．三种试验完美实现（1）常规试验,测出开关的合分闸时间、弹跳时间、同期时间；测出开关的刚合分速度、最大速度、平均速度、开距、超程等速度数据；（2）重合闸试验,测出开关重合闸的分合、合分、分合分的时间数据；（3）低电压试验,测出合分线圈的电压动作值，电源电压可连续调节；5．三种合分闸控制方式（1）支持内同步方式控制，内部电源输出直流电压给合、分闸线圈；（2）支持外同步方式控制，外部电源提供电压给合、分闸线圈；（3）支持空节点同步方式控制，开关自身电源提供电压给合、分闸线圈，内部提供两路无源空接点；6．具有录波功能可对应时间坐标显示断口状态—时间曲线、行程—时间（S－t）曲线、线圈电流—时间（I-t）曲线，有利于对开关机构故障的准确判断。
高压开关机械特性测试仪技术资料

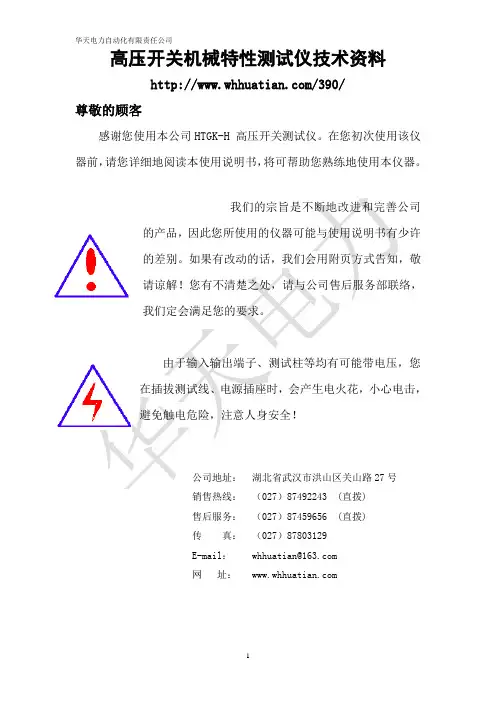

高压开关机械特性测试仪技术资料/390/尊敬的顾客感谢您使用本公司HTGK-H 高压开关测试仪。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！公司地址：湖北省武汉市洪山区关山路27号销售热线：（027）87492243 (直拨)售后服务：（027）87459656 (直拨)传真：（027）87803129E-mail：whhuatian@网址：◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（包括一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
BC开关机械特性测试仪
BC开关机械特性测试仪BC开关机械特性测试仪是一款专门用来测试开关机械特性的高精度测试设备。
该测试仪具有多种测试功能，可以同时测试多个开关机械特性参数，包括开合力、行程、接触时间、弹性、崩脱点等，不仅测试精度高，还非常方便实用。
BC开关机械特性测试仪的主要功能：1.测量开合力：该测试仪可以测量开关的开合力，可以在开合过程中记录下每个位置的开合力曲线。
在测量过程中，用户可以通过调整位置和姿态来确保数据的准确性。
2.测量行程：该测试仪可以测量开关的行程，即开关变化的距离。
通过测量不同位置的行程，可以确定开关的运动轨迹和变化规律。
3.测量接触时间：该测试仪可以测量开关的接触时间，即开关闭合的时间。
通过测量接触时间，可以确定开关闭合的速度和稳定性。
4.测量弹性：该测试仪可以测量开关的弹性，即开关在短时间内恢复到开合前状态的能力。
通过测量弹性，可以确定开关的抗冲击能力和可靠性。
5.测量崩脱点：该测试仪可以测量开关的崩脱点，即开关在行程中出现的最小力矩值。
通过测量崩脱点，可以确定开关的最小作用力和可靠性。
BC开关机械特性测试仪的使用方法：1.放置测试仪：首先将测试仪放置在水平表面上，并确保测试仪与电源以及被测开关连接。
2.选择测试模式：根据被测开关的性质，选择对应的测试模式，并指定测试参数。
3.开始测试：在开始测试前，需要确保被测开关处于初始状态。
然后使用测试仪对被测开关进行测试，测试仪会自动记录测量数据，并在测试结束后生成测试报告。
4.分析测试结果：对测试结果进行分析，判断被测开关的机械特性是否符合标准。
如果不符合，需要进行调整或更换。
BC开关机械特性测试仪的应用场景：该测试仪广泛应用于电力、航空、汽车、仪器仪表等领域，尤其是在开关生产和质量监管中得到广泛应用。
通过使用该测试仪，可以提高开关的生产质量和可靠性，保障设备运行稳定，减少维修费用。
总结：BC开关机械特性测试仪是一款高精度的测试设备，具有多种测试功能，可以同时测试多个开关机械特性参数。
欧米克朗 开关特性测试仪

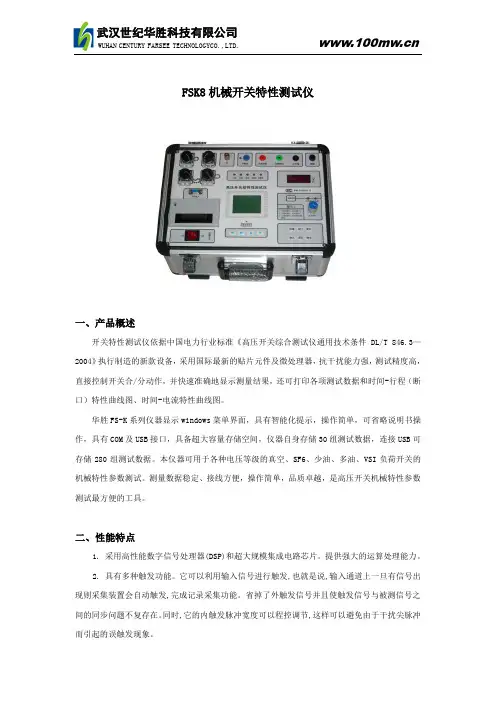

FSK8机械开关特性测试仪一、产品概述开关特性测试仪依据中国电力行业标准《高压开关综合测试仪通用技术条件DL/T 846.3—2004》执行制造的新款设备，采用国际最新的贴片元件及微处理器，抗干扰能力强，测试精度高，直接控制开关合/分动作，并快速准确地显示测量结果，还可打印各项测试数据和时间-行程（断口）特性曲线图、时间-电流特性曲线图。
华胜FS-K系列仪器显示windows菜单界面，具有智能化提示，操作简单，可省略说明书操作，具有COM及USB接口，具备超大容量存储空间，仪器自身存储30组测试数据，连接USB可存储280组测试数据。
本仪器可用于各种电压等级的真空、SF6、少油、多油、VSI负荷开关的机械特性参数测试。
测量数据稳定、接线方便，操作简单，品质卓越，是高压开关机械特性参数测试最方便的工具。
二、性能特点1. 采用高性能数字信号处理器(DSP)和超大规模集成电路芯片。
提供强大的运算处理能力。
2. 具有多种触发功能。
它可以利用输入信号进行触发,也就是说,输入通道上一旦有信号出现则采集装置会自动触发,完成记录采集功能。
省掉了外触发信号并且使触发信号与被测信号之间的同步问题不复存在。
同时,它的内触发脉冲宽度可以程控调节,这样可以避免由于干扰尖脉冲而引起的误触发现象。
3. 高速、高精度的数据采样，可调的采样率及采样时间(数据采样速度从25us 到 100us 可程控设定)，可适应各种测量的要求。
4. 数据记录时间长，可满足各种开关测试的要求。
5. 表贴工艺，主要信号回路配有电磁干扰吸收元件，装置具备了优良的电磁兼容特性，适用于恶劣的电磁环境，抗干扰能力强。
6. 多采集通道。
装置有3路行程测量，7路断口测量，可同时3路行程测量。
7. 自动计算各参数值，也可手动计算。
8. 越界告警。
当测试值超过预先设定的值，自动给出告警。
9. 系统自动监测开关合分闸状态，并在程序框上端显示出来。
10. 内置操作电源，可直接给开关储能及操作开关。
HTGK-HI高压开关动特性测试仪器操作说明
HTGK-HI高压开关动特性测试仪HTGK-HI高压开关动特性测试仪器操作说明1．合闸试验：仪器操作项以中文菜单形式显示，采用人机对话方式进入所选项，开机后显示屏显示图12；图 12一级菜单首先选择开关种类，油开关，真空开关，六氟化硫开关，出现二级菜单（如图13），此时可以进入仪器设置，平均速度，刚合分速度（真空开关无）设置本仪器；仪器设置是指本仪器的设置：第一项：选择内外电源，如选择内电源，还需设置输出多少电压0V到220V 之间；第二项：选择内外触发；第三项：如安装直线传感器就选择直线传感器，如安装角度传感器就选择角度传感器，如果没安装传感器就选择无，选择好后还需选择直线传感器的型号25mm或250mm、或者设置角度传感器的距离角度比。
测试仪选项内的设定均能自动保存，就是说如果下次开机还是这个设定就不需要改动了 HTGK-HI高压开关动特性测试仪图 13 二级菜单然后就可以选择二级菜单中的合闸试验进行合闸试验。
图17 合闸试验设置试验最大时间，比如开关合闸时间大概在200ms内，我们可以设置0.3S，这样就可以节约时间，仪器不用等待采样过长时间。
点击运行，就会进入如图18所示界面。
图18 合闸运行中如果没有错误的话就会进入结果显示画面，但是如果继电器或开关没动作就会出现如图19，20所示提示： HTGK-HI高压开关动特性测试仪图19 继电器错误图20开关错误2．分闸试验：仪器操作项以中文菜单形式显示，采用人机对话方式进入所选项，开机后显示屏显示图12；首先选择开关种类，油开关，真空开关，六氟化硫开关，出现二级菜单（如图13），此时可以进入仪器设置，平均速度，刚合分速度（真空开关无）设置本仪器；仪器设置是指本仪器的设置：第一项：选择内外电源，如选择内电源还需设置输出多少电压0V到220V之间；第二项：选择内外触发；第三项：如安装直线传感器就选择直线传感器，如安装角度传感器就选择角度传感器，如果没安装传感器就选择无，选择好后还需选择直线传感器的型号25mm或250mm、或者设置角度传感器的距离角度比。
GKC型高压开关机械特性测试仪(通用)
目录产品概述 (1)一、适用对象 (1)二、测试数据 (1)三、表征参量 (2)技术参数 (4)产品示图 (6)一、面板 (6)二、显示屏 (6)三、按键功能 (9)四、打印机 (11)五、测试端口 (12)六、交流电源输入 (12)七、直流电源与操控 (13)操作方法 (15)一、时间测试线接驳 (15)二、操作电源线接驳 (16)三、内（外）直流电源主控（内同步方式） (17)四、交（直）流倒采样（外同步方式） (18)五、电压动作试验 (19)六、线圈电流波形试验 (19)七、合、分时间测试 (20)八、合-分时间测试 (22)九、分-合时间测试 (23)十、传感器安装 (24)十一、预置速度定义测速 (26)十二、坐标分析功能---从S-T图形上测速 (29)典型开关实战案例 (31)六氟化硫开关时间、速度测试 (31)常见故障及处理 (41)一、故障排除 (41)二、售后服务 (41)维护与保养 (42)一、日常保养 (42)二、重要提示 (42)附录 (45)一、高压开关试验专业知识 (45)二、操动机构表 (50)产品概述一、适用对象本仪器适用于进口、国产各厂家之多油、少油、SF6、真空等高压开关机械特性测试。
亦适用于电磁动作类电器(如接触器、继电器等)的时间测试。
二、测试数据1.时间：固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期合闸（分闸）弹跳时间合-分时间（重合闸）分-合时间（重合闸）2.速度：刚分（刚合）速度分闸（合闸）最大速度指定时间段（行程段、转动角度段）平均速度3.行程：动触头行程（开距）接触行程（插入行程）分闸反弹幅值4.低电压动作特性5.操作电流特性1三、表征参量1. 测试数据页中各参数表示的意义：t分闸或合闸时间t D弹跳时间指一次分合闸操作中，动静触头第一次分合之后发生的所有接触离合的累计时间值t A A相相内不同期t B B相相内不同期t C A、B相相间不同期：指一组开关中最大的相间不同期S 总行程—指动触头从运动开始前的静止位臵到运动结束后的静止位臵间的位移S j接触行程—开关的触头之间与其连接的任何导电部分之间的位移。
高压开关动特性测试仪说明书概要
高压开关动特性测试仪使用说明书武汉锐拓普电力设备有限公司目录第一部分产品介绍 ............................................................................................................... ........................... ....................................................................................11 1.1产品概述 .......................................................................................................................1 1.2主要测试项目及功能 ................................................................................................... 1 1.3主要技术指标 ...............................................................................................................1 1.4术语定义第二部分面板介绍 4 2.1面板布置图2.2时间测试端口2.3交流电源输入2.4直流电源操作2.5采样尺介绍2.6储能接口介绍2.7功能键介绍第三部分仪器操作说明 7 3.1合闸试验3.2分闸试验3.33.43.53.5.13.5.23.5.33.6.....................................................................................................................16 3.7通讯 .. (16)3.8.....................................................................................................................17第四部分 ......................................................................................... ................................................. ........................................1717 4.14.2软件使用 .....................................................................................................................17 4.2.1联机 .............................................................................................................................17 4.2.2上传历史数据 . (17)4.2.3控制试验 .....................................................................................................................19 4.2.4试验数据输出 .............................................................................................................19第五部分开关接线案例 ..................................................................................................... ..................................... ................................................................1919 5.1接线操作方法 (19)5.2油开关采样尺安装 ..................................................................................................... 20 5.3真空开关传感器安装及接线 ..................................................................................... 21 5.4六氟化硫采样尺的安装 (22)第六部分注意事项 ............................................................................................................. ............................. ................................................................................2323 6.1显示太黑太亮 .............................................................................................................23 6.2仪器死机 .....................................................................................................................23 6.3打印不正常 .................................................................................................................24第七部分产品清单 24高压开关动特性测试仪使用说明书第一部分产品介绍1.1产品概述高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的需要, 开发研制的专用仪器。
南偌NRGK-H型智能型断路器特性测试仪说明书
声明武汉南偌电气有限公司版权所有，保留所有权利。
本使用说明书所提及的商标与名称，均属于其合法注册公司所有。
本使用说明书受著作权保护，所撰写的内容均为公司所有。
本使用说明书所提及的产品规格或相关信息，未经许可，任何单位或个人不得擅自仿制、复制、修改、传播或出版。
本说明书所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。
除非有特殊约定，本说明书仅作为使用指导，本说明书中所有陈述、信息等均不构成任何形式的担保。
目录一、产品技术参数 (1)二、性能特点 (2)三、术语定义 (2)四、面板布置 (3)五、菜单操作说明 (5)六、现场连线 (10)七、传感器的安装 (10)附录一、使用仪器所测得的部分图形和文本结果 (13)附录二、内部电源控制接线图、仪器图片 (14)附录三、断口接线图（三断口） (16)附录四、测试现场常见技术问题及处理办法 (16)NRGK-H 型智能型断路器特性测试仪阅读提示：在本说明书上,软件界面上的菜单或选项用【】括起来,比如【文件】→【保存数据】表示依次选择菜单上的【文件】、【保存数据】；表示按面板上的按键。
一、产品技术参数1.1、使用环境输入电源 220V ±10% 50Hz ±10% 大气压力 86～106kpa 温 度 －10～40℃ 湿 度 ≦80%RH 1.2、安全性能绝缘电阻 ＞2M Ω介电强度 电源对机壳工频1.5KV 耐压1分钟，无闪络与飞弧。
1.3、基本参数◆ 时 间： 量程 4000.0ms 分辩率0.1ms 误差 ①100ms 以内 0.1ms ±1个字 ②100ms 以上 0.1%±1个字 ③同期◆ 速 度： 量程 20.00m/s 分辩率0.01m/s 误差 ①0-2m/s 以内 ±0.1m/s ±1个字 ②100ms 以上 ±0.2m/s ±1个字 ◆ 行 程：◆ 电 流： 量程 20.00A 分辩率0.01A ◆ 输出电源： DC30～250V 数字可调/15A （瞬时工作） ◆ 外形尺寸： 360mm(L)×280mm(W)×300mm(H) ◆ 重 量： 9kg量 程 分辩率 误 差 真空断路器 50.0mm 0.1mm1%±1个字SF 6断路器 300.0mm 1mm少油断路器600.0mm二、性能特点1、性能⚫时间：12个断口的固有分、合闸时间，同相同期、相间同期。
GKCF机械特性测试仪技术说明书-9页文档资料
目录一、概述 (1)二、功能与特点 (1)三、技术指标 (2)四、术语定义 (2)五、面板介绍 (3)六、断口线的连接 (4)七、传感器的安装 (5)八、打印机的使用 (5)九、测试程序 (6)十、查看历史数据 (11)十一、日常维护 (12)十二、产品配套清单 (12)十三、售后服务 (13)十四、传感器安装图 (14)一、概述随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。
机械特性参数是判断断路器性能的重要参数之一。
GKC-F型高压开关机械特性测试仪，是我公司依据最新的《高压交流断路器》GB1984-2019为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2019高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
二、功能与特点2.1测试功能（1）合（分）闸顺序（12）超行程（2）合（分）闸最大时间（13）过行程（3）三相不同期（14）刚合（分）速度（4）同相不同期（15）最大速度（5）合（分）闸时间（16）平均速度（6）动作时间（17）分断时间（7）弹跳时间（18）无流时间（8）弹跳次数（19）电流波形曲线（动态）（9）弹跳幅度（20）时间行程速度动态曲线（ms）（10）行程（21）时间速度行程动态曲线（mm）（11）开距单位均为：时间ms 速度 m/s 距离 mm2.2特点（1）可做电动操作和手动操作；（2）适应500KV电压等级以内各种高压断路器的机械动特性测试；（3）可实测行程和自定义行程；（4）能够实现断路器的单合、单分、合分、重合、重分操作；（5）接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询和上传电脑永久保存，也可现场调阅打印所有数据及运动曲线图；（6）采用汉字提示以人机对话的方式操作；（7）数据准确，抗干扰性强，体积小，重量轻，美观大方；（8）机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据；（9）机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪；（10）仪器内置直流电源，可选择范围：30-270V/10A，不存在常规整流电源输出瞬间的电压跌落，用以试验开关动作电压非常精确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
- - -.. - - 总结资料 开关机械特性测试仪说明书
由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！
安全要求 请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的X围内使用。 只有合格的技术人员才可执行维修。
—防止火灾或人身伤害 使用适当的电源线。只可使用专用并且符合规格的电源线。 正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。 注意所有终端的额定值。为了防止火灾或电击危险，请注意所有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。 使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。 避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和
部位。 - - -.. - - 总结资料 请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语 警告：警告字句指出可能造成人身伤亡的状况或做法。
目 录 一、介绍…………………………………………5 二、面板介绍…………………………………………7 三、仪器操作说明……………………………………10 四、开关接线案例……………………………………14 五、注意事项…………………………………………19 - - -..
- - 总结资料 第一部分：介绍 1.1概述 HTGK-H 高压开关测试仪以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。 1.2主要测试项目及功能 1．12个断口的固有分、合闸时间； 2．重合闸时间； 3．分、合闸最大不同期性； 4．刚分、刚合速度； 5．弹跳时间及幅度； 6．开关开距及开关超行程（真空开关预置开关行程）； 7．分、合闸平均速度； 8．显示、打印速度—距离曲线 1.3 主要技术指标 1．时间测量 同时可测量断口数：≤12个 测定过程整定时间：0—6秒 分辨率：0.1ms - - -.. - - 总结资料 2．开关开距、开关超行程、弹跳幅度测量
量程：1000mm 分辨率：1mm 3．测量误差 时间测量误差：1 行程测量误差：1. 4、速度测量X围：0—20m/s 5．内置电源 输出电压：20V—230V 误差：1% 6．工作条件 工作电压：AC220V10 频率：50Hz 功耗：≤60w 使用环境温度：040C 使用环境湿度：≤90RH 体积：400350200 mm3 重量：7kg 1.4 术语定义 刚分、刚合速度：动静触头刚分后、刚合前10ms触头运动的平均速度（为油开关定义）。 平 均 速 度：开距除以时间等于平均速度。 开关开距：动触头从分闸位置到刚合位置之间（测合闸速度时得到此数据）。 开关超行程：动触头从动作开始到刚分闸位置之间的距离（测分闸速- - -.. - - 总结资料 度时得到此数据）。
总 行 程：开关开距+开关超行程。
第二部分：面板介绍 2.1 面板布置图 2.2时间测试端口
面板左上角插座为时间测试端口。 将时间测试线一端插入面板左上角时间测试端口另一端连接被测仪器A相B相C相。接线如上右图。 公共端插口连接测试线至各相断口动触头(动触头相互短路连接汇合)。 约定: A1端口对应端口安装传感器。 2.3交流电源输入
请用本公司提供的电源线连接到仪器侧面的电源插口,打开电源开关仪器便可以正常工作,如连接好后仪器不能工作请检查保险丝。 - - -.. - - 总结资料 电源要求∶现场交流电源应符合220V±10%,50Hz 工频电源。
使用时最好将仪器接地。 2.4直流电源操作
开机后可请选择内电源或外电源,如选择内电源触发则由本仪器合闸控制或分闸控制提供正电源,公共端提供负电源(如上图),如选择外电源则本仪器不提供电源,而由外部提供电源。 当画面进入“预置实验时间”项便可调节输出相应的操作电压,运行结束后仪器将自动关闭操作电源。 警告∶1. 外置电源时,电源接K+。 2. 内置电源时,电源接K—。 3. 内置电源时,系统直流电源断开。 2.5采样尺介绍 - - -..
- - 总结资料 将配件中的采样传感器接口一端接到采样输入(如上图)。采样支架
安装见“采样尺安装”。 2.6 功能键介绍
[][][ ][ ]键：可使光标移至需要操作项或修该位。 [认可]键：认可当前光标提示项。 [预置]键：预置参数或时间。 [运行]键：启动分、合闸。 [退出]键；从下级菜单返回到上一级菜单。 [触发]键：选择触发方式。 [复位]键：计算机复位。
第三部分： 仪器操作说明 仪器操作项以中文菜单形式显示，采用人机对话方式进入所选项，开机后显示屏显示；开关类型选择 - - -..
- - 总结资料 友情提示：请在此界面下选择“内置电源”或“外置电源” [开关类型选择]： 开关类型选择用 [ ]、[ ]键移动光标至需测量的开关类型后，按[认可]键进入下级菜单。 如果选择六氟化硫开关，屏幕显示：请预置刚合（分）时间。（B3型有此项视测量参数定）测试仪器已定10ms为计算刚合（分）的时间，用户根据需要修改此参数，用[]、[] 键移动光标至需要修改位上，用[预置]键修改参数，按[认可]键进入下级采单。 如果选择真空开关，按[认可]键后，用[]、[]移动光标 至需要预置或修改的位置上，用[预置]键预置真空开关的开距，然后按[认可]键进入下级菜单 （此时仪器选择外触发方式，如真空开关不测速度请选择内触发方式），此时显示屏显示：
用[ ]、[ ]键移动光标至所需项按[认可]键后进入所需菜单。 下面按项进行说明 [测试项目选择]： 主要功能：选择试验项目、试验过程、试验结果及打印选择。 选择此项按[认可]键后显示： - - -.. - - 总结资料 用[ ]、[ ]键移动光标至所需项按[认可]键进入试验时间预置项，如需退出按[退出]键或[认可]返回项。 [预置试验时间项]：
友情提示：如果是内置直流操作电源，请调节相应的操作电压，运行结束后仪器将自动关闭操作电源。 用[预置]键预置试验时间，可根据需要预置“0—6”秒，一般开关检测为1秒，重合闸试验时的无间流时间根据被测开关的技术要求而设定。预置后按[运行]键，仪器将自动完成试验。试验结束后，显示试验结果菜单：
[测试结果]： 用[ ]、[ ]键移动光标选择测试结果项。按[认可]键后显示各项试验结果，由于此项是页面显示，用[ ]键进行翻页，循环显示。按[退出]键回到试验菜单。 [坐标图]： 按[认可]键，显示一距离曲线（安装采样器后才有此曲线），按[退出]键回到试验结果菜单。 [打印结果]： 按[认可]键，显示： - - -..
- - 总结资料 按[ ]、[ ]键选择所需打印结果，按[退出]键返回试验结果菜单。
（没有参数时，打印机不打印）。打印结果可以做完“分”、“合”闸试验后一次打印，打印的结果都为最后一次试验结果。 油开关的最大速度、平均速度、弹跳幅度只作参考，不打印。 [速度详细结果]：
用[ ]、[ ]键选择所需项，按[认可]键进入所选项。按[退出]键或返回项，返回结果菜单。 用[ ]翻页观看3~24ms速度的变化打印项可将3~24ms速度打印出来。 [断口状态检查]： 主要功能：用于检查接线是否正确，调试开关不同期性。 选择此项按[认可]键，此时显示各断口状态，按[退出]键回上一级菜单。 1、检查接线 安装好采样器后，将开关置“分闸状态”，此时观看接线的断口状态是“分”状态，反之亦然。如果是“合”闸状态，可能采样器没装正，有短路现象，此时可微调采样器的位置或杠杆手动开关动触头，直到开关端口状态与显示断口状态相同为止。 真空开关安装外触发装置后，将开关“分闸”状态此时显示断口状态是“分”，如果是“合”状态，请将开关的动触头和静触头与测试仪的连线互换。 2、调试开关的不同期性 - - -.. - - 总结资料 将开关置“分闸”位置，用杠杆手动“合闸”移动开关触头，观
看此时断口状态来调整不同期性。用此法代替了原来的灯泡法调试 [校正试验日期]： 选择此项按[认可]键后，用[]、[]移动光标至需预置或修改的位置，用[预置]键修改日期，该日期主要是打印需要，按[退出]键返回上级菜单。 [测试结果选择]： 按[认可]键进入试验菜单，操作方法同上。
第四部分：开关接线案例 要求：采样器安装的断口与仪器面板上“A1”断口相连 4.1接线操作方法 当内置电源时：“合闸控制”、“分闸控制”接线柱的接法：“合闸控制”接操作柜内的⑧接点；“分闸控制”接操作柜内的⑦接点，仪器上公共端接“-KM” 操作柜内的保险去掉。如图1 当外置电源时：“合闸控制”、“分闸控制”接线柱的接法：“合闸控制”接操作柜内的⑧接点；“分闸控制”接操作柜内的⑦接点，仪器上公共端接“+KM”
如图1 +KM -KM 合闸控制
