开关机械特性测试仪
开关机械特性综合测试仪说明
开关机械特性综合测试仪说明MSGK-E开关机械特性综合测试仪适用于国内外生产的所有型号的SF开6关、GIS组合电器、真空开关、油开关的机械特性试验。
过去测速时，国内国外的测速传感器必须分别安装于开关的运动部件（动触头或提升杆）和静止部件（将军帽座或开关基座）上，而且配合要好。
这样，针对不同的开关就需要制作很多不同的安装支架，现场安装和拆卸都很困难。
采用加速度传感器后，一切都得到解决，使现场安装方便、简单、易于操作。
一、功能特点：1、超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。
2、测速加速度度传感器，安装极为方便、简捷。
3、开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
4、主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
5、主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
6、中文菜单,使用方便。
仪器内置打印机，随时快速打印所有数据及图谱。
7、仪器配有USB接口及数据分析管理软件，可与PC机联机操作，试验结果直接存入U盘，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
二、技术参数三、仪器性能四、面板布置数据及图谱液晶对比度的增、减上、下移动光标或增、减当前光标处数值左、右菜单或移动光标[确定]选择当前菜单或确认操作[返回]返回上级或取消操作[复位]仪器复位打印测试报告及图谱五、现场连线特别安全提示：仪器到现场后，请首先将仪器保护地“”与现场大地连接，方可进行其它接线与操作;试验完后，关掉仪器电源，再拆其它线，最后拆除地线。
1、地线与断口线见附录三：《断口接线图》2、分合闸控制线①分合闸控制电源由仪器内部提供时，断开被测开关控制箱内的控制电源（通常是将控制箱内控制电源与控制母线相连的保险拨掉），但不能切断开关机构的储能电源，然后再按附录二《内部电源控制接线图》接线。
BC开关机械特性测试仪
BC开关机械特性测试仪BC开关机械特性测试仪是一款专门用来测试开关机械特性的高精度测试设备。
该测试仪具有多种测试功能，可以同时测试多个开关机械特性参数，包括开合力、行程、接触时间、弹性、崩脱点等，不仅测试精度高，还非常方便实用。
BC开关机械特性测试仪的主要功能：1.测量开合力：该测试仪可以测量开关的开合力，可以在开合过程中记录下每个位置的开合力曲线。
在测量过程中，用户可以通过调整位置和姿态来确保数据的准确性。
2.测量行程：该测试仪可以测量开关的行程，即开关变化的距离。
通过测量不同位置的行程，可以确定开关的运动轨迹和变化规律。
3.测量接触时间：该测试仪可以测量开关的接触时间，即开关闭合的时间。
通过测量接触时间，可以确定开关闭合的速度和稳定性。
4.测量弹性：该测试仪可以测量开关的弹性，即开关在短时间内恢复到开合前状态的能力。
通过测量弹性，可以确定开关的抗冲击能力和可靠性。
5.测量崩脱点：该测试仪可以测量开关的崩脱点，即开关在行程中出现的最小力矩值。
通过测量崩脱点，可以确定开关的最小作用力和可靠性。
BC开关机械特性测试仪的使用方法：1.放置测试仪：首先将测试仪放置在水平表面上，并确保测试仪与电源以及被测开关连接。
2.选择测试模式：根据被测开关的性质，选择对应的测试模式，并指定测试参数。
3.开始测试：在开始测试前，需要确保被测开关处于初始状态。
然后使用测试仪对被测开关进行测试，测试仪会自动记录测量数据，并在测试结束后生成测试报告。
4.分析测试结果：对测试结果进行分析，判断被测开关的机械特性是否符合标准。
如果不符合，需要进行调整或更换。
BC开关机械特性测试仪的应用场景：该测试仪广泛应用于电力、航空、汽车、仪器仪表等领域，尤其是在开关生产和质量监管中得到广泛应用。
通过使用该测试仪，可以提高开关的生产质量和可靠性，保障设备运行稳定，减少维修费用。
总结：BC开关机械特性测试仪是一款高精度的测试设备，具有多种测试功能，可以同时测试多个开关机械特性参数。
高压开关机械特性测试仪使用说明
BC6880高压开关机械特性测试仪使用说明书宝应佳特高压电器设备厂BC6880高压开关机械特性测试仪使用说明书一、概述高压开关机械特性测试仪，是我公司针对各种高压开关研制的一种通用型电脑智能化测试仪器。
该仪器应用光电脉冲技术，单片计算机技术及可靠的抗电磁辐射技术，配以精确可靠的速度/距离传感器，可用于各种电压等级的真空、六氟化硫、少油、多油等高压开关的机械性参数的调试与测量。
该仪器接线方便、操作简单、操作时只需一次合（分）动作便可得到合（分）闸全部数据。
并能打印所需的全部数据，断口电流波形和动触头运动曲线，便于分析保存。
二、功能与特点2.1测试功能1）三相不同期ms2）同相不同期同时测三相双断口ms3）动触头行程测六个断口mm4）动触头超行程测六个断口mm5）合（分）闸时间同时测一至六个断口ms6）合（分）闸弹跳时间同时测一至六个断口ms7）刚合（刚分）闸速度测一个断口（传感器安装断口）m/s8）合（分）闸最大速度测一个断口（传感器安装断口）m/s9）合（分）闸平均速度测一个断口（传感器安装断口）m/s2.2 特点1) 采用了最先进的传感器，精确、可靠、安装方便、适应面广。
2）对开关操动电压适应范围大，DC60V—220V均可操作。
3）能自动判别并显示开关操作中的错误指令和不成功操作。
4）测试方法灵活，无论是合闸操作、分闸操作，一次操作就能获得所需测量数据。
5）测量数据可窗口显示，也可以打印机输出，打印机还能提供六个断口的电流波形图和一个断口动触头的时间——行程的波形图。
6）测试仪体积小、重量轻、便于携带。
7）抗干扰能力强，能在较强的电磁场中正常工作，适合变电站现场测试。
8）仪器自带220V/5A直流操作电源，可现场操动各种开关。
并具有延时（一秒钟）断电功能。
9）仪器严格按行业规范DL/T846.3—2004《高压开关综合测试仪》中的定义要求进行数据采集和处理。
三、仪器结构3.1仪器由主机和传感器两部分组成，铝合金防震箱包装。
SWT─Ⅱ型开关机械特性测试仪
SWT─Ⅱ型开关机械特性测试仪操作手册★自动判别操作类型（单合或单分）★动作一次就可获得相应操作的所有测量数据★汉字显示各种显示故障：包括接线出错、拒合和拒分等信息★开关动作的控制方式多样：内部控制，外部控制和手动合分★LED指示各触点分合情况，清楚直观中国陕西锐峰电力科技有限公司━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━地址：4 邮编：710061电话：(029)、传真：（029）电子邮件：网址：.公司简介陕西锐峰电力科技有限公司是集开发，生产，经营检测仪器及自动化仪表的专业公司，公司位于西安高新技术开发区西区。
公司的主营业务是电气检测仪器，仪表，试验设备的设计制造，主要产品有电缆故障测试，高压实验，电气测量等三大系列20多种品位高，功能全，准确实用的高科技检测仪器仪表。
并代理销售国内外著名品牌仪器仪表，主要服务于发电，供电，用电部门及科研机构，公司的近500家客户遍布全国，产品广泛应用于电力，铁路，航空，油田矿山等各种企业，并与多项国家重点工程配套，部分产品还销往东南亚，中东，非洲等地。
锐峰科技充分发挥西安的人才科研优势，与西电科大，西工大，西安交大，西高所等高校和科研院所建立了良好的合作关系，致力于高性能智能仪器仪表的研制生产。
并与国内外30余家著名检测仪器仪表厂家建立了良好的合作关系，为用户成套供应最先进的仪器仪表产品，提供最专业的技术服务。
“质量为根，服务为本”。
安创科技愿为您提供一流的产品，一流的服务，与您共创美好明天。
注意事项非常感谢您对安创产品的关注和信任。
我们为能给您和您的同事们提供一台品质优秀的SWT-II型开关机械特性测试仪而倍感欣慰，并请您在使用SWT-II型开关机械特性测试仪前仔细阅读本手册。
SWT-II型高压开关机械特性测试仪是针对高压开关研制的一种电脑智能化的测试仪器。
该仪器采用最先进的微电子技术，快速提供准确可靠的测量数据，并以汉字形式显示所有数据，对开关测量过程中可能发生的故障以及仪器外接信号线接错进行汉字提示。
高压开关机械特性测试仪GKC-F
高压开关机械特性测试仪GKC-F概述高压开关机械特性测试仪GKC-F是一种用于测试高压开关机械特性的仪器。
它广泛应用于电力行业的输配电系统中，用于检测高压开关机械特性指标，确保电力系统的安全稳定运行。
该仪器采用数字化技术和微机控制，能够对高压开关的操作力、行程、速度等机械特性指标进行测试，并自动分析处理测试结果，输出测试报告。
功能和特点高压开关机械特性测试仪GKC-F具有以下功能和特点：1.压力测量：该仪器可测量高压开关在压力下的机械特性指标，包括扭矩、力矩、行程、速度等。
2.数字化设计：该仪器采用数字化技术，能够对测试数据进行数字化处理和分析，提高测试精度和可靠性。
3.丰富的测试模式：该仪器可以进行多种测试模式，包括手动测试、自动测试、快速测试、阻尼测试等。
4.联机操作：该仪器支持联机操作，能够通过计算机连接实现数据同步和远程控制。
5.可扩展性：该仪器可以根据用户需要进行升级和扩展，以满足更多更复杂的测试需求。
使用方法高压开关机械特性测试仪GKC-F的使用方法如下：1.准备测试样品：将待测试的高压开关安装到测试平台上，并按照说明书进行调整和校准。
2.连接仪器：将测试仪器与电源连接，并与测试平台上的高压开关进行连通。
3.设置测试参数：通过测试仪器的控制界面或联机操作控制计算机设置测试参数，包括测试模式、测试间隔、采样点数、转速等。
4.开始测试：按下测试仪器上的“开始测试”按钮或通过计算机发送测试信号以启动测试程序。
5.分析处理结果：测试过程中，测试仪器会自动采集、处理并存储测试数据，测试结束后，可以通过测试仪器的显示屏或计算机显示测试结果和生成测试报告。
市场前景和应用领域高压开关机械特性测试仪GKC-F是电力行业中重要的测试设备之一，应用领域广泛，包括：1.输电系统：用于测试输电线路、变电站的高压开关机械特性，确保电力系统的安全和稳定运行。
2.铁路系统：用于测试铁路供电系统中的高压开关机械特性，确保列车正常运行和旅客安全。

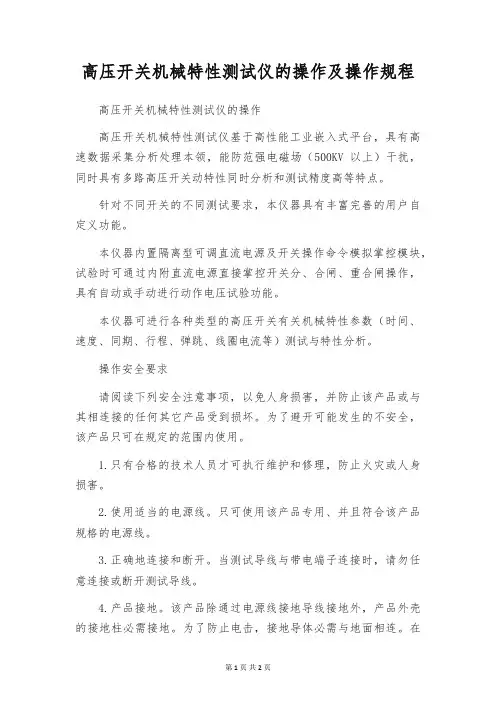

高压开关机械特性测试仪的操作及操作规程
高压开关机械特性测试仪的操作及操作规程高压开关机械特性测试仪的操作高压开关机械特性测试仪基于高性能工业嵌入式平台，具有高速数据采集分析处理本领，能防范强电磁场（500KV以上）干扰，同时具有多路高压开关动特性同时分析和测试精度高等特点。
针对不同开关的不同测试要求，本仪器具有丰富完善的用户自定义功能。
本仪器内置隔离型可调直流电源及开关操作命令模拟掌控模块，试验时可通过内附直流电源直接掌控开关分、合闸、重合闸操作，具有自动或手动进行动作电压试验功能。
本仪器可进行各种类型的高压开关有关机械特性参数（时间、速度、同期、行程、弹跳、线圈电流等）测试与特性分析。
操作安全要求请阅读下列安全注意事项，以免人身损害，并防止该产品或与其相连接的任何其它产品受到损坏。
为了避开可能发生的不安全，该产品只可在规定的范围内使用。
1.只有合格的技术人员才可执行维护和修理，防止火灾或人身损害。
2.使用适当的电源线。
只可使用该产品专用、并且符合该产品规格的电源线。
3.正确地连接和断开。
当测试导线与带电端子连接时，请勿任意连接或断开测试导线。
4.产品接地。
该产品除通过电源线接地导线接地外，产品外壳的接地柱必需接地。
为了防止电击，接地导体必需与地面相连。
在与该产品输入或输出终端连接前，应确保该产品已正确接地。
5.注意全部终端的额定值。
为了防止火灾或电击不安全，请注意该产品的全部额定值和标记。
在对该产品进行连接之前，请阅读该产品使用说明书，以便进一步了解有关额定值的信息。
6.请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作该产品。
7.使用适当的保险丝。
只可使用符合该产品规定类型和额定值的保险丝。
8.避开接触暴露电路和带电金属。
产品有电时，请勿触摸暴露的接点和部位。
9.在有可疑的故障时，请勿操作。
如怀疑该产品有损坏，请联系维护和修理人员进行检查，切勿连续操作。
10.测试结束后要等放电完毕再拆除测试线。
日常保养该仪器是精密宝贵设备，使用时请妥当保管，要防止重摔、撞击。
开关机械特性测试仪的特点都有哪些
开关机械特性测试仪的特点都有哪些开关机械特性测试仪是一种使用广泛的测试设备，用于测试开关等电气器件的性能。
其特点和功能非常多样，本文将就此进行介绍。
1. 精度高开关机械特性测试仪的主要作用是测试开关等电气器件的机械特性参数，如动作力、弹簧力、行程等等。
这些参数的测试精度十分重要，也是用户最为关注的。
因此，开关机械特性测试仪在设计和制造中，往往采用高精度的传感器和控制系统，能够保证测试结果的准确性。
2. 多功能性开关机械特性测试仪不仅可以测试机械特性参数，还可以进行多种其他测试，如电参量测试、温度测试等等。
尤其是在测试高压开关等特种开关时，可以实现多种测试的组合，进行全方位的性能检测。
3. 数据分析功能开关机械特性测试仪通常配备有数据分析软件，能够将测试结果进行整合和分析。
用户可以通过软件进行在线监测、趋势分析、统计分析等等，有助于更好地了解开关器件的性能参数，优化开关器件的设计。
同时，软件可以生成测试报告，方便用户进行存档和汇报。
4. 操作简便开关机械特性测试仪的操作通常十分简便，只需按照测试操作步骤，连接设备和电源，设定测试参数，就可以进行测试。
测试过程中，设备会自动记录测试数据，并进行实时显示和输出。
因此，即使是没有专业技术背景的操作人员，也可以轻松地完成测试操作。
5. 安全性好开关机械特性测试仪在设计和制造时，通常会考虑到人员和设备的安全性问题。
因此，设备上会配备多重保护机制，包括过流保护、过压保护、短路保护等等。
同时，在使用设备时，也需要注意安全操作规程，防止发生意外事故。
总的来说，开关机械特性测试仪是一种十分重要的测试设备，用于测试开关等电气器件的性能参数。
其特点和功能非常多样，如精度高、多功能性、数据分析功能、操作简便、安全性好等等，能够满足用户在测试和研发工作中的各种需求。
开关机械特性测试仪
KJTC-Ⅷ开关机械特性测试仪操作规程
一、仪器组成：
主机一台、电源线一根、接地线一根、线圈测试线一根、断口测试线一根、传感器一套。
二、仪器参数：
1、设备电源：AC 220V±22V；50Hz±1Hz ；
2、时间测试：测量范围： 0.1—999.9ms 分辩率：0.01ms；
3、行程测试：测试范围：1—600 mm 分辩率：①直线行程测量：传感器总
长/65536 ②角度测量：120/65536；4、速度测试：测量范围：0.1—20m/s 分辩率： 0.01m/s 传感器：线性度≤0.1% 5、合闸电阻提前投入时间和退出时间测试：合闸电阻范围：30—
2000Ω；6、内置直流电源：调压范围：30V—265V 误差：±1% 纹波系数：＜ 1％最
大输出电流：15A（瞬时）。
三、注意事项：
1、禁止设备不接地进行操作。
四、操作步骤：
参考附件：接线图
一、接线图
图1 主机面板
图2 断口接线
图3 传感器接法 图4 分合闸线圈接线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
尊敬的顾客感谢您使用本公司生产的HTGK-IV高压开关动特性测试仪。
在初次使用该仪器前，请您详细地阅读使用说明书，将可帮助您正确使用该仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。
若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！公司地址：湖北省武汉市东湖高新开发区高新二路特一号T4栋销售热线：（027）87492243 (直拨)售后服务：（027）87459656 (直拨)传真：（027）87803129E-mail：whhuatian@网址：◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（包括一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
目录一、产品介绍 (5)二、面板介绍 (9)三、仪器操作说明 (10)四、现场连线 (17)五、传感器的安装 (17)六、装箱清单 (20)一、产品介绍1.1概述HTGK-IV高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。
它以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。
本仪器最大的不同在于可以配置通用测速传感器（加速度传感器）。
传统的测速传感器通常用滑线电阻器或光电传感器（分光栅和光电编码器两种），这几种都由运动和静止两部分组成。
测速时，分别安装于开关的运动部件（动触头或提升杆）和静止部件（将军帽座或开关基座）上，而且配合要好。
这样，针对不同的开关就需要制作很多不同的安装支架，现场安装和拆卸都很困难。
我公司经过多年的研究，将加速度技术运用于开关测速中，解决了开关现场测速传感器安装难、配合难、测试难的技术难题.通用测试传感器，又称为万能传感器。
此传感器不需要传统传感器的复杂安装和环境要求，具有安装方便，简单等优点。
1.2主要测试项目及功能时间：12个断口的固有分、合闸时间，同相同期、相间同期。
重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。
弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。
速度：刚分、刚合速度，最大速度，时间－行程特性曲线。
行程：总行程，开距，超行程，过冲行程，反弹幅值。
电流：分、合闸线圈的分、合闸电流值、电流波形图。
动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。
通用式测速传感器，直线传感器(滑线电阻)，旋转传感器，安装极为方便、简捷。
开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
中文菜单操作,使用方便。
仪器内置打印机，随时快速打印所有数据及图谱。
仪器配有RS232接口及数据分析管理软件，可与PC机联机操作，试验结果直接存入电脑，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
1.3 主要技术指标使用环境：输入电源： 220V±10% 50Hz±10% 大气压力： 86～106kpa 温度：－10～40℃湿度：≦80%RH安全性能：绝缘电阻＞2MΩ介电强度电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
基本参数：时间：量程 4000.0ms 分辨率0.1ms误差①100ms以内 0.1ms±1个字②100ms以上 0.1%±1个字③同期速度：量程20.00m/s 分辨率0.01m/s误差①0-2m/s以内±0.1m/s±1个字②2m/s以上±0.2m/s±1个字行程：电流：量程 20.00A 分辨率0.01A输出电源： DC30～250V数字可调/20A（瞬时工作）外形尺寸： 360mm(L)×280mm(W)×300mm(H)重量： 9kg1.4 术语定义分（合）闸时间：分（合）闸线圈上电作为计时起点，到动、静触头刚分（合）时间。
同相同期：同相之中，分（合）闸时间最大与最小之差。
相间同期：三相之中，分（合）闸时间最大与最小之差。
平均速度：分（合）闸过程中，动触头总行程的前、后各去掉10%,取中间80%，动触头运动的行程与时间之比。
最大速度：分（合）闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单位，直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分（合）闸最大速度。
刚分（合）速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义了不同的刚分、刚合速度，本测试仪将各种不同的定义部分列入其中，供用户自己选择。
注意：如以上几种定义均不被采用，用户可根据本测试仪所测量的时间行程特性曲线（行程有方向性），在曲线上自行定义刚分、刚合速度的速度取样段，仪器自动计算出用户定义的刚分、刚合速度（取样段内的行程与时间比）二、面板介绍液晶对比度的增、减上、下移动光标或增、减当前光标处数值左、右菜单或移动光标[确定]选择当前菜单或确认操作[返回]返回上级或取消操作[复位]仪器复位三、仪器操作说明打开电源，按、键，电子调节液晶对比度，直到显示效果最佳。
按键，仪器进入菜单操作界面。
屏幕上方为仪器操作主菜单，从左到右依次为“查看”、“测试”、“设置”、“文件”、“帮助”五个主菜单。
3.1主菜单设置测试前，仪器的各种操作状态的设置。
3.1.1测试设置①速度定义：仪器已经固化了10种速度定义（注：此10种定义可以根据需要用PC机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。
如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。
②传感器安装：根据测速传感器安装位置不同，选取相别。
如果是三相联动机构，一般选在“A”相。
③测试时长：指内部电源输出操作电压的时间长度。
250ms:一般开关的单分、单合试验，选250ms时长;500ms:一般开关“合－分”或“分－合”操作时，选500ms时长;1000ms:老式的发电机出口开关如SN4-10G、SN-20G的合闸时间一般大于500ms，做此种开关的单合、单分试验时，选1000ms时长;2000ms:开关做“分－合－分”操作时，选2000ms时长;4000ms:①开关做“合－分－合－分”操作时，选4000ms时长;②进行仪器内部操作电压校验时，选4000ms时长。
④触发方式：内触发：用仪器内部直流电源进行分、合闸操作;外触发：仪器内部直流电源不工作，用现场电源（交流直流均可）操作开关动作。
仪器做合（分）闸时，仪器的“外触发”接线直接并接到合（分）闸线圈上，开关动作时，仪器从线圈上取电压信号作计时起点。
⑤传感器：有通用、旋转和直线传感器三个选项，根据所用的传感器进行相应设定即可。
⑥速度测试：如现场不是行程试验，将此项关闭，可以缩短试验时间，减轻试验强度。
⑦行程测试：用直线传感器测速时，将此项开启，能测得开关行程值;用通用和旋转传感器测速时，将此项关闭。
⑧开关行程：用旋转传感器和通用传感器测速时，输入开关的总行程值。
用直线传感器测速及行程时，输入传感器的标注行程值。
⑨测试电压：根据现场需要设定开关的操作电压。
提示：所有选项完成后，将光标移至屏幕最下方的确定上，再按确定键，即算完成所有设置。
内部电源电压校验：用万用表量“控制电源输出”的合闸端或分闸端，将测试时长设定在2000ms或4000ms，做单合或单分操作，即可量到输出电源的电压值。
注意：仪器内部操作电源不可用作现场储能电机的电源!校验完毕后务必将测试时长调回到250ms！否则长时间直流输出会烧毁开关合分闸线圈。
3.1.2日期时间出厂已调好，不用再调整。
3.1.3选项液晶显示项目的选项，根据需要设定，出厂已设定好。
3.1.4删除定义删除用户自己定义的速度定义。
3.1.5 状态检测检测旋转传感器工作是否正常，安装是否合理。
注意：所有设置完成后，仪器即自动保存设置项，下次试验如不更改，则仪器仍按照此设置进行试验。
3.2主菜单测试仪器完成设置后，进行试验。
3.2.1合闸测试、分闸测试开关的单合、单分试验。
3.2.2合－分开关的“合－分”试验，整定“合－t1－分”控制时间间隔后试验，直接得到开关的一合时间、一分时间、金短时间值。
3.2.3分－合开关的“分－合”试验，整定“分－t2－合”控制时间间隔后试验，直接得到开关的一分时间、一合时间、无电流时间值。
3.2.4分－合－分开关的“分－合－分”试验，整定“分－t2－合-t1－分”控制时间间隔后试验，直接得到开关的一分时间、一合时间、二分时间、金短时间、无电流时间值。
