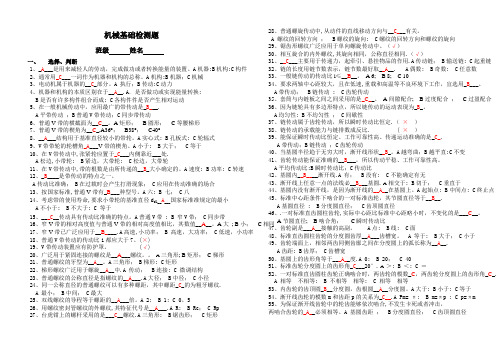

机械基础检测题 班级 姓名一、 选择、判断 1、_A ___是用来减轻人的劳动，完成做功或者转换能量的装置。
A 机器;B 机构;C 构件2、通常用_C ___一词作为机器和机构的总称。
A 机构;B 机器；C 机械3、电动机属于机器的__C _部分。
A 执行；B 传动;C 动力4、机器和机构的本质区别在于__A __.A ．是否做功或实现能量转换;B 是否有许多构件组合而成;C 各构件件是否产生相对运动5、在一般机械传动中，应用最广的带传动是_B___.A 平带传动 ；B 普通V 带传动；C 同步带传动6、普通V 带的横截面为__C __。
A 矩形； B 圆形； C 等腰梯形7、普通V 带的楔角为__C _.A36°； B38°； C40°8、__A ___结构用于基准直径较小的带轮。
A 实心式; B 孔板式; C 轮辐式9、V 带带轮的轮槽角_A ___V 带的楔角。
A 小于; B 大于； C 等于10、在V 带传动中,张紧轮应置于_C ___内侧靠近___处.A 松边,小带轮;B 紧边，大带轮;C 松边，大带轮11、在V 带传动中,带的根数是由所传递的__B _大小确定的。
A 速度; B 功率; C 转速12、_B ____是带传动的特点之一。
A 传动比准确；B 在过载时会产生打滑现象；C 应用在传动准确的场合13、按国家标准,普通V 带有_B ___种型号。
A 六; B 七； C 八14、考虑带的使用寿命,要求小带轮的基准直径d d1__A ___国家标准准规定的最小A 不小于;B 不大于;C 等于15、___C __传动具有传动比准确的特点。
A 普通V 带 ; B 窄V 带； C 同步带16、窄V 带的相对高度值与普通V 带的相对高度值相比，其数值__A __。
A 大 ; B 小； C 相同17、窄V 带已广泛应用于__B____.A 高速,小功率； B 高速，大功率； C 低速，小功率18、普通V 带传动的传动比i 都应大于7。
机械基础技试题及答案
机械基础技试题及答案一、单项选择题（每题2分，共10题）1. 机械传动中，哪种传动方式的效率最高？A. 带传动B. 齿轮传动C. 链传动D. 螺旋传动答案：B2. 以下哪种材料不属于金属材料？A. 钢B. 铜C. 铝D. 塑料答案：D3. 机械设计中，为了减少摩擦和磨损，通常采用哪种方法？A. 增加摩擦力B. 减小摩擦力C. 增加材料硬度D. 增加接触面积答案：B4. 在机械加工中，车削加工主要用于加工哪种形状的零件？A. 圆柱形B. 圆锥形C. 球形D. 矩形答案：A5. 机械零件的疲劳破坏通常发生在哪个阶段？A. 弹性阶段B. 塑性阶段C. 断裂阶段D. 疲劳阶段答案：D6. 以下哪种轴承适用于承受径向负荷？A. 球轴承B. 滚子轴承C. 推力轴承D. 圆锥轴承答案：A7. 机械系统中，哪种类型的弹簧主要用于储能？A. 压缩弹簧B. 拉伸弹簧C. 扭转弹簧D. 剪切弹簧答案：C8. 以下哪种材料的硬度最高？A. 低碳钢B. 中碳钢C. 高碳钢D. 不锈钢答案：C9. 机械设计中，哪种连接方式适用于承受较大扭矩？A. 螺栓连接B. 铆接C. 焊接D. 粘接答案：C10. 机械系统中，哪种类型的轴承适用于高速旋转？A. 滑动轴承B. 滚动轴承C. 液体静压轴承D. 气体轴承答案：B二、多项选择题（每题3分，共5题）1. 以下哪些因素会影响机械零件的疲劳寿命？A. 材料的疲劳强度B. 零件的表面粗糙度C. 零件的尺寸大小D. 零件的工作温度答案：A, B, D2. 机械加工中，以下哪些加工方法属于去除材料的加工？A. 车削B. 铣削C. 磨削D. 热处理答案：A, B, C3. 以下哪些材料属于合金钢？A. 碳素钢B. 不锈钢C. 工具钢D. 轴承钢答案：B, C, D4. 机械设计中，以下哪些措施可以提高零件的疲劳强度？A. 增大零件的尺寸B. 减小零件的表面粗糙度C. 增加零件的表面硬度D. 采用表面处理技术答案：B, C, D5. 机械系统中，以下哪些因素会影响轴承的寿命？A. 轴承的类型B. 轴承的安装精度C. 轴承的润滑状态D. 轴承的工作温度答案：A, B, C, D三、判断题（每题1分，共5题）1. 金属材料的硬度越高，其塑性越好。
《机械基础》试卷

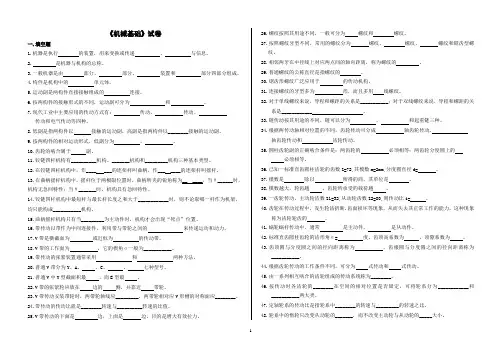

《机械基础》试卷一.填空题1.机器是执行的装置，用来变换或传递、与信息。
2. 是机器与机构的总称。
3.一般机器是由部分、部分、装置和部分四部分组成。
4.构件是机构中的单元体。
5.运动副是两构件直接接触组成的连接。
6.按两构件的接触形式的不同，运动副可分为和。
7.现代工业中主要应用的传动方式有：传动、传动、传动和电气传动等四种。
8.低副是指两构件以接触的运动副，高副是指两构件以________接触的运动副。
9.按两构件的相对运动形式，低副分为、。
10.齿轮的啮合属于副。
11.铰链四杆机构有__________机构、_______机构和_________机构三种基本类型。
12.在铰链四杆机构中，作____ ___的连架杆叫曲柄，作___ ____的连架杆叫摇杆。
13.在曲柄摇杆机构中，摇杆位于两极限位置时，曲柄所夹的锐角称为__ ____，当θ______时，机构无急回特性；当θ_______时，机构具有急回特性。
14.铰链四杆机构中最短杆与最长杆长度之和大于____________时，则不论取哪一杆作为机架，均只能构成___________机构。
15.曲柄摇杆机构只有当_________为主动件时，机构才会出现“死点”位置。
16.带传动以带作为中间连接件，利用带与带轮之间的来传递运动和动力。
17.V带是横截面为或近似为的传动带。
18.V带的工作面为，它的楔角α一般为___________。
19.带传动的张紧装置通常采用和两种方法。
20.普通V带分为Y、A、、C、、七种型号。
21.普通V中Y型截面积最，而E型最。
22.V带的张紧轮应放在边的侧，并靠近带轮。
23.V带传动安装带轮时，两带轮轴线应_________，两带轮相对应V形槽的对称面应________。
24.带传动的传动比就是________转速与__________转速的比值。
25.V带传动的下面是边，上面是边，目的是增大有效拉力。
26.螺纹按照其用途不同，一般可分为螺纹和螺纹。
(完整版)机械基础第四版试题集
绪论一、选择题1、______是用来减轻人的劳动，完成做功或者转换能量的装置。
A、机器；B、机构；C、构件；2、下列装置中，属于机器的有＿＿＿A、内燃机；B、台虎钳；C、自行车；3、在内燃机曲轴滑块机构中，连杆是由连杆盖、连杆体、螺栓以及螺母等组成。
其中，连杆属于＿＿＿＿连杆盖属于＿＿＿＿A、零件；B、机构；C、构件；4、下列机构中的运动副，属于高副的是＿＿＿A、火车车轮与铁轨之间的运动副；B、螺旋千斤顶中螺杆与螺母之间的运动副；C、车床床鞍与导轨之间的运动副；5、＿＿＿＿是用来变换物料的机器A、电动机；B、手机；C、缝纫机；6、金属切削机床的主轴、拖板属于机器的＿＿＿＿部分A、执行；B、传动；C、动力；7、我们通常用＿＿＿＿一词作为机构和机器的总称A、机构；B、机器；C、机械；8、电动机属于机器的＿＿＿部分A、执行；B、传动；C、动力；9、机构和机器的本质区别在于＿＿＿A、是否做功或实现能量转换；B、是否由许多构件组合而成；C、各构件间是否产生相对运动；二、判断题1、机构可以用于做功或转换能量。
（）2、高副机构能传递较复杂的运动。
（）3、凸轮与从动杆之间的接触属于低副。
（）4、门与门框之间的接触属于低副。
（）5、构件都是由若干个零件组成。
（）6、构件是运动的单元，而零件则是制造单元。
（）7、高副比低副承载能力大。
（）8、机构就是具有相对运动的构件的组合。
（）9、车床的床鞍与导轨之间组成转动副。
（）10、如果不考虑做功或转换能量，只从结构和运动的观点来看，机构和机器之间是没有区别的。
（）三、填空1、机械基础课程内容主要包括＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿方面的基础知识。
2、计算机是用来实现变换＿＿＿＿的机器。
3、机器一般由＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿和＿＿＿＿＿＿组成。
4、零件是机器的＿＿＿＿＿＿＿＿＿＿。
5、机构中至少有一个运动副是＿＿＿＿＿的机构称为高副机构。
机械基础测试卷一(1~4章)

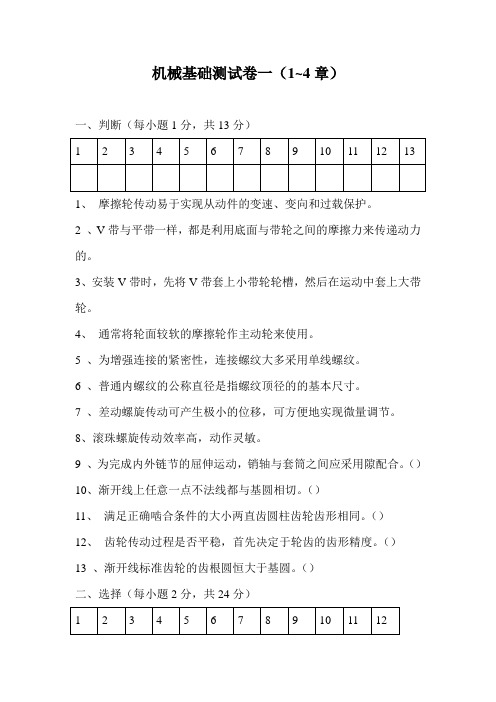

机械基础测试卷一（1~4章）一、判断（每小题1分，共13分）1 2 3 4 5 6 7 8 9 10 11 12 131、摩擦轮传动易于实现从动件的变速、变向和过载保护。
2 、V带与平带一样，都是利用底面与带轮之间的摩擦力来传递动力的。
3、安装V带时，先将V带套上小带轮轮槽，然后在运动中套上大带轮。
4、通常将轮面较软的摩擦轮作主动轮来使用。
5 、为增强连接的紧密性，连接螺纹大多采用单线螺纹。
6 、普通内螺纹的公称直径是指螺纹顶径的的基本尺寸。
7 、差动螺旋传动可产生极小的位移，可方便地实现微量调节。
8、滚珠螺旋传动效率高，动作灵敏。
9 、为完成内外链节的屈伸运动，销轴与套筒之间应采用隙配合。
（）10、渐开线上任意一点不法线都与基圆相切。
（）11、满足正确啮合条件的大小两直齿圆柱齿轮齿形相同。
（）12、齿轮传动过程是否平稳，首先决定于轮齿的齿形精度。
（）13 、渐开线标准齿轮的齿根圆恒大于基圆。
（）二、选择（每小题2分，共24分）1 2 3 4 5 6 7 8 9 10 11 121、V带传动与平带传动相比，应用较广泛的原因是()A 传递相同功率时，外廓尺寸较小B 带的使用寿命长C 传动效率高D 带的价格低2 、带传动的主要失效形式是（）A 带的磨损B 打滑C 塑性变形D 打滑和疲劳破坏3、带传动在水平安装时，经常将松边置于上边的原因是（）A 使包角增大B 安装方便C 初拉力变大D减小弹性滑动4 、为防止V带传动时打滑，其传动比有一定的限制，应小于等于（）A 5B 7C 10D 65 、普通螺纹的公称直径是指（）A 螺纹中径B 螺纹小径C 螺纹大径D 分度圆直径6 、用于连接的螺纹牙型为三角形，这主要是因为三角形螺纹（）A 传动效率高B防振性能好C牙根强度高，自锁性好D价格便宜7、单向受力的螺旋传动机构广泛采用（）A 三角形螺纹B 梯形螺纹C 矩形螺纹D 锯齿形螺纹8、螺纹传动机构（）A 结构复杂B传动效率高C承载能力高D传动程度低9、滚珠螺旋传动（）A结构简单、制造技术要求不高B 传动效率低C间隙大、传动时运动不够平稳D目前主要应用于精密传动10 、一个标准的渐开线直齿圆柱齿轮的节圆有__________________个。
机械基础知识竞赛试题答案

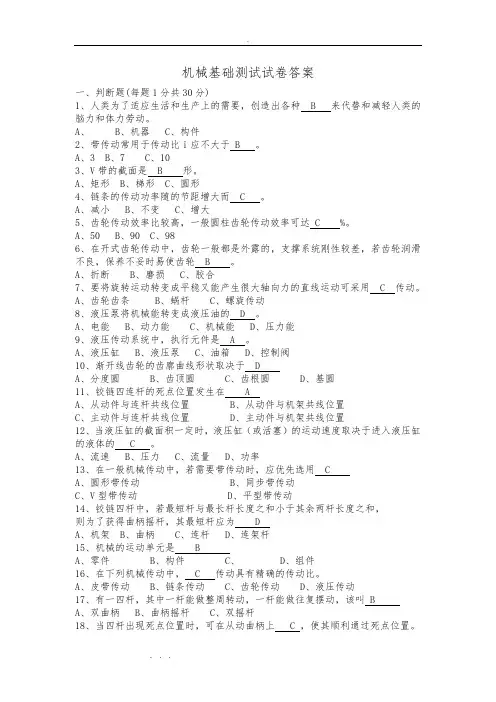

机械基础测试试卷答案一、判断题(每题1分共30分)1、人类为了适应生活和生产上的需要，创造出各种 B 来代替和减轻人类的脑力和体力劳动。
A、 B、机器 C、构件2、带传动常用于传动比i应不大于 B 。
A、3B、7C、103、V带的截面是 B 形。
A、矩形B、梯形C、圆形4、链条的传动功率随的节距增大而 C 。
A、减小B、不变C、增大5、齿轮传动效率比较高，一般圆柱齿轮传动效率可达 C %。
A、50B、90C、986、在开式齿轮传动中，齿轮一般都是外露的，支撑系统刚性较差，若齿轮润滑不良，保养不妥时易使齿轮 B 。
A、折断B、磨损C、胶合7、要将旋转运动转变成平稳又能产生很大轴向力的直线运动可采用 C 传动。
A、齿轮齿条B、蜗杆C、螺旋传动8、液压泵将机械能转变成液压油的 D 。
A、电能B、动力能C、机械能D、压力能9、液压传动系统中，执行元件是 A 。
A、液压缸B、液压泵C、油箱D、控制阀10、渐开线齿轮的齿廓曲线形状取决于 DA、分度圆B、齿顶圆C、齿根圆D、基圆11、铰链四连杆的死点位置发生在 AA、从动件与连杆共线位置B、从动件与机架共线位置C、主动件与连杆共线位置D、主动件与机架共线位置12、当液压缸的截面积一定时，液压缸（或活塞）的运动速度取决于进入液压缸的液体的 C 。
A、流速B、压力C、流量D、功率13、在一般机械传动中，若需要带传动时，应优先选用 CA、圆形带传动B、同步带传动C、V型带传动D、平型带传动14、铰链四杆中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆，其最短杆应为 DA、机架B、曲柄C、连杆D、连架杆15、机械的运动单元是 BA、零件B、构件C、D、组件16、在下列机械传动中， C 传动具有精确的传动比。
A、皮带传动B、链条传动C、齿轮传动D、液压传动17、有一四杆，其中一杆能做整周转动，一杆能做往复摆动，该叫 BA、双曲柄B、曲柄摇杆C、双摇杆18、当四杆出现死点位置时，可在从动曲柄上 C ，使其顺利通过死点位置。
《机械基础》课程期末考试试卷(内附答案)
《机械基础》课程期末考试试卷（带答案）一、填空题（共20分，每空1分）1、M代表的是螺纹，Tr代表的是螺纹。
2、齿轮传动按轮齿的形状不同可分为、、。
3、普通V带的楔角为度。
5、V带传动常见的张紧方法有和。
6、机构与机器统称为。
7、直齿圆柱齿轮正确啮合条件是：两齿轮的模数必须，两齿轮分度圆上的压力角必须。
8、根据工作原理不同，带传动分为型带传动和型带传动。
9、齿数相同的齿轮，模数越大，齿轮几何尺寸，承载能力。
10、轮系运转时，所有齿轮几何轴线的位置相对于机架固定不变的轮系称为。
11、铰链四杆机构一般有、、三种基本类型。
12、从动件的运轮规律决定了凸轮的。
二、判断题（共20分，每小题2分。
对"√"，错"×"并改正）1、螺纹连接的连接件大部分都已经标准化。
（）2、与带传动相比，链传动的传动效率较高，一般可达0.95~0.98。
（）3、如果不考虑做功或实现能量转换，只从结构和运动的观点来看，机构和机器之间是没有区别的。
（）4、千斤顶采用的螺旋传动应用形式是螺母固定不动，螺杆回转并做直线运动。
（）5、门和门栓之间的运动副属于高副。
（）6、齿轮传动平稳是因为齿轮传动能保证瞬时传动比的恒定。
（）7、模数反应了齿轮的大小，模数越大，轮齿越大，齿轮的承载能力越强。
（）8、齿轮传动的失效，主要是轮齿的失效。
（）9、轮系传动可以利用惰轮可以改变从动齿轮的转向。
（）10、两曲柄长度相等的铰链四杆机构为平行双曲柄机构。
（）三、选择题（共20分，每小题2分）1、普通螺纹的公称直径是指螺纹的（）。
A、大径B、中径C、小径2、属于机械防松方法的是（）。
A、双螺母防松 B、开口销防松 C、弹簧垫圈防松3、带传动是依靠（ )来传递运动和动力。
A、主轴的动力B、主动轮的转速C、带与带轮间的摩擦力4、下列能保持传动比恒定的传动是（）。
A、带传动B、链传动C、齿轮传动5、在V带传动中，张紧轮应置于（）内侧且靠近（）处。
机械基础期末试卷与答案
机械基础期末试卷A卷一、填空题（每空1分，共30分）1. 机器一般由动力部分、传动部分、控制部分和执行部分组成。
2. 机构中至少有一个运动副是高副机构，称为高副机构。
3.安装V带带轮时，两个带轮的轴线应相互平行，两个带轮轮槽的对称平面应重合。
4.根据螺纹牙型的不同，可分为三角形螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹等。
5.按螺旋线的线数分类，螺纹可分为单线螺纹和多线螺纹。
6.螺旋传动常用的类型有传力螺旋传动、传动螺旋传动和调整螺旋传动等。
7.链传动按用途可分为传动链、输送链和起重链等。
8.渐开线的形状取决于基圆的大小。
9.国家标准规定，渐开线圆柱齿轮分度圆上的齿形角等于20°。
10.齿轮齿条传动的主要目的是将齿轮的旋转运动转变为齿条的直线运动。
11.开式齿轮传动中主要的失效形式是轮齿折断和齿面磨损。
12.在蜗杆传动中，由于摩擦产生的热量较大，所以要求有良好的润滑，其润滑方式主要有油池润滑和喷油润滑。
13.按照轮系传动时各齿轮的轴线位置是否固定，轮系分为定轴轮系、周转轮系和混合轮系。
二、判断题（每题1分，共10题）1.高副能传递较复杂的运动。
（√）2.零件是运动的单元，而构件是制造的单元。
（×）3.V带的根数影响带传动的能力，根数越多，传动功率越小。
（×）4.按螺线线形成所在的表面不同划分，螺纹分为外螺纹和内螺纹。
（√）5.相互啮合的内外螺纹，其选项相同，公称直径相同。
（×）6.螺旋传动常将主动件的匀速直线运动转变为从动件的匀速回转运动。
（×）7.因渐开线齿轮能够保证传动比恒定，所以齿轮传动常用于传动比要求准确的场合。
（√）8.开式传动和软齿面闭式传动的主要失效形式之一是轮齿折断。
（×）9.蜗杆传动常用于加速装置中。
（×）10.在轮系中，惰轮既可以是前级的从动轮，也可以是后级的主动轮。
（√）三、选择题（每题1分，共20分）1.下列装置中，属于机器的是（A）A．内燃机 B.台虎钳 C.自行车2.机构和机器的本质区别在于（A）A．是否做功或实现能量转换B．是否由许多构件组合而成C．各构件间是否产生相对运动3.下列机构中的运动副，属于高副的是（A）A．火车车轮与铁轨之间的运动副B．螺旋千斤顶中螺杆与螺母之间的运动副C．车床床鞍与导轨之间的运动副4.V带在轮槽中的正确位置是（C）。
机械基础考试题及答案
机械基础考试题及答案一、单选题（共40题，每题1分，共40分）1、两个连架杆均为曲柄的铰链四杆机构称为(____)。
A、双摇杆机构B、曲柄摇杆机构C、曲柄滑块机构D、双曲柄机构正确答案：D2、轴的结构不包括(____)。
A、轴尾B、轴头C、轴颈D、轴身正确答案：A3、实心圆轴的直径增大一倍，则最大扭转切应力(____)。
A、增加为原来的8倍B、下降为原来的1/16C、下降为原来的1/8D、增加为原来的16倍正确答案：C4、蜗杆传动中，若其他条件不变而增加蜗杆头数，将使(____)。
A、蜗杆强度提高B、传动中心距增大C、传动效率提高D、蜗杆圆周速度提高正确答案：C5、一般开式齿轮传动的主要失效形式是(____)。
A、齿面疲劳点蚀B、轮齿塑性变形C、齿面磨损或轮齿疲劳折断D、齿面胶合正确答案：C6、低碳钢拉伸作用中经过(____)阶段后，材料开始产生塑性变形。
A、颈缩B、屈服C、弹性D、疲劳正确答案：B7、低碳钢整个拉伸过程中，材料只发生弹性变形的应力范围是σ不超过(____)。
A、σbB、σSC、σeD、σp正确答案：C8、平面任意力系的平衡方程由(____)个独立的平衡方程组成。
A、6B、2C、4D、3正确答案：D9、圆轴扭转时，截面上最大剪应力发生在(____)。
A、圆心B、圆周上任意一点C、圆周边缘上D、以上都不对正确答案：C10、力偶矩的正负规定与力矩相同，即力偶使物体的转向为(____)。
A、逆时针转向取正B、逆时针转向取负C、顺时针转向取负D、顺时针转向取正正确答案：A11、在梁的弯曲正应力的计算公式中，EI表示(____)。
A、抗拉刚度B、抗扭刚度C、抗弯刚度D、抗压刚度正确答案：C12、金属材料抵抗局部变形压痕或划伤的能力称为(____)。
A、刚度B、塑性C、硬度D、强度正确答案：C13、轴承合金的特点是(____)。
A、不能储存润滑油B、硬度高C、容易制造，价格低廉D、较差的热性工艺性能正确答案：C14、二力直杆(____)。
中职机械基础试题及答案
2012--2013学年第二学期机械基础试题一、名词解释每题2分,共10分1.运动副2.机器3.带传动4.V带带轮基准直径5.急回特性二.选择题：每题2分,共20分1. 图示铰链四杆机构是____;Ａ. 曲柄摇杆机构；Ｂ.双曲柄机构；Ｃ. 双摇杆机构;2. 链传动属于_____传动;Ａ. 摩擦传动；Ｂ. 啮合传动；Ｃ. 两者均不是;3、从动件的运动规律决定了凸轮的;A、轮廓曲线B、转速C、形状D、载荷4、铰链四杆机构中,各构件之间均以相连接;A．转动副B、移动副C、螺旋副5、家用缝纫机踏板机构采用的是机构;A、曲柄摇杆B、双摇杆C、双曲柄6、曲柄滑块机构中,若机构有存在死点位置,则主动件为 ;A、连杆B、机架C、滑块7、从动件作等速度运动规律的位移曲线形状是 ;A抛物线 B、斜直线C、双曲线8. 在下列四种型号的滚动轴承中, 必须成对使用 ;A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 圆柱滚子轴承9. 在下列四种类型的联轴器中,能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是 ;A. 凸缘联轴器B. 齿式联轴器C. 万向联轴器D. 弹性套柱销联轴器对于普通螺栓联接,在拧紧螺母时,螺栓所受的载荷是 ;10. A. 拉力 B. 扭矩 C. 压力 D. 拉力和扭矩三.判断题对的打√,错的打×,每题3分,共18分1.机构是具有确定相对运动的构件的组合;2.运动副是指两零件直接接触且又能产生一定形式的相对运动的可动连接;3.高副是两构件之间作面接触的运动副;4.由螺杆和螺母组成的简单螺旋副实现的传动称为普通螺旋传5. 凸轮机构中,从动件作等加速等减速度运动规律,是指从动件上升时作等加速运动,而下降时作等减速运动; 6、反向双曲柄机构中的两个曲柄长度不相等;四.填空题每空1分,共12分1.两构件之间的相对运动特征可分为、和 ;2.运动副可分为和两大类;3.机器及各种设备的基本组成单元是 ;4、V带带轮的常用结构有实心式、和 ;5、普通螺纹按旋合长度不同可分为、和 ;五、简答题每题5分,共20分1、何为螺旋传动2、V带结构是怎样的画出简图3、链传动的优点是什么4、齿轮传动的缺点是什么六、应用：共20分1.图示定轴轮系中m in/14401rn=,m in/4804rn=21,49,25431===zzz;求传动比14i= 齿轮2的齿数?2=z由1n转向确定各轮转向在图中标出;10分2.图示铰链四杆机构,试问：当以杆AD为机架时,称为何种机构10分2011---2012学年第一学期机械基础试题1、2班答案一、名词解释每题10分,共20分1.运动副：指两构件直接接触且又能产生一定形式的相对运动的可动连接;2.机器：是人们根据使用要求而设计制造的一种执行机械运动的装置,用来变换或传递能量、物料与信息,从而代替或减轻人类的体力劳动或脑力劳动;3、带传动：带传动一般由固连于主轴上的带轮主动轮、固连于从动轴上的带轮从动轮和紧套在两轮上的挠性带组成;4.5.二、选择1——5BBAAA 6——10CABDD三、判断题对的打√,错的打×,每题3分,共18分1、√2、√3、×4、√5、√6、√四、填空题每空1分,共12分1、转动副、移动副、螺旋副2、高副、低副3、零件4、腹板式、孔板式、轮辐式5、长旋合长度、中等旋合长度、短旋合长度四、简答题每题5分,共20分1、答：螺旋传动是利用螺旋副来传递运动和动力的一种机械传动,可以方便的把主动件的回转运动变为从动件的直线运动;2、答：V带有窗帘芯结构和绳芯结构两种,分别由包布、顶胶、抗拉体和底胶四部分组成;3.4.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 机械基础测试卷（螺旋传动、链传动） 一、判断（每小题1分，共16分） 满分：150分 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
1、滚珠螺旋传动也是利用螺旋副传动的，故也是低副机构。（ ） 2、为增强连接的紧密性，连接螺纹大多采用单线螺纹。（ ） 3、普通内螺纹的公称直径是指螺纹牙顶的基本尺寸。（ ） 4、矩形螺纹的牙型是正方形，牙厚为螺距的一半。（ ）
5、Rp121螺纹中的121表示尺寸代号。（ ） 6、广泛应用于传力或螺旋传动中的梯形螺纹：加工工艺性好，牙根强度高，但螺纹的对中性精度差。（ ） 7、普通螺旋传动的螺杆（或螺母）的移动方向，与螺杆（螺母）的回转方向有关，但与螺旋方向无关。（ ） 8、差动螺旋传动可产生极小的位移，可方便地实现微量调节。（ ） 9、若差动螺旋传动中的a段和b段螺纹的螺旋方向相反时，则可实现快速移动。（ ） 10、滚珠螺旋传动效率高，动作灵敏。（ ） 11、链传动能在高速、重载和高温条件下及尘土飞扬的不良环境中工作，能保证准确的瞬时传动比。（ ） 12、 链传动在任一时刻的瞬时传动比都是恒定的。（ ） 13、 链传动是利用中间挠性件传动的，故传动时只能承受拉力而不能承受压力。（ ） 14、 链传动属于啮合传动，传动效率较高。（ ） 15、 链传动的传动比等于主从链轮的转速之比，也等于直径的反比。（ ） 16、 为完成内外链节的屈伸运动，销轴与套筒之间应采用间隙配合。（ ） 二、选择（每小题2分，共36分） 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
1、螺纹的公称直径是指（ ） 2
A螺纹小径 B螺纹中径 C外螺纹顶径和内螺纹底径 D螺纹分度圆直径 2、用于机机械静联接的螺栓，其螺纹应是（ ）和（ ）螺纹。 A矩形 B梯形 C锯齿形 D三角形 3、下列（ ）表示内螺纹。
A M24X2-6g B M30x2-6H C G121 D R121 -LH 4、如图螺旋机构，右旋双线螺杆的螺距为3mm，当手柄如图示旋转n=50r/min，则螺母移速为（ ） A 300mm，向左 B 300mm，向右 C 300mm/min，向右 D 150mm，向左
5、如图所示简图是（ ） A单线左螺纹 B单线右螺纹 C双线左螺纹 D三线右螺纹
6、逆时针方向旋入的用于联接的螺纹应是（ ） A梯形左旋螺纹 B普通左旋螺纹 C梯形右旋螺纹 D普通右旋螺纹 7、普通螺纹的公称直径是指（ ） A螺纹中径 B螺纹小径 C螺纹大径 D分度圆直径 8、用于连接的螺纹牙型为三角形，这主要是因为三角形螺纹（ ） A传动效率高 B防振性能好 C牙根强度高，自锁性好 D价格便宜
9、用于螺纹密封的管螺纹，Rc121表示（ ） A圆锥外螺纹 B圆锥内螺纹 C圆柱内螺纹 D圆柱外螺纹 10、单向受力的螺旋传动机构广泛采用（ ） A三角形螺纹 B梯形螺纹 C矩形螺纹 D锯齿形螺纹 11、螺纹传动机构（ ） A结构复杂 B传动效率高 C承载能力高 D传动程度低 3
12、 链传动的松边一般应在（ ） A上边 B下边 C两者皆可 13、 当要求链传动的速度高和噪声小时，宜选用（ ） A套筒滚子链 B套筒链 C多排链 D齿形链 14、套筒滚子链当链节为奇数时采用（ ） A开口销 B弹性锁片 C过渡链节 D都可以 15、 套筒滚子链中组成的零件间为过盈配合的是（ ） A销轴与内链板 B销轴与外链板 C套筒与外链板 D销轴与套筒 16、 下列有关链传动特点的表述中不正确的是（ ） A可以用在两轴中心距较远的情况下传递运动和动力 B能够保证准确的瞬时传动比 C铰链磨损后，易造成脱链现象 D传动效率不如齿轮传动效率高 17、 多排链排数一般不超过3或4排主要是为了（ ） A不使安装困难 B使各排受力均匀 C不使国向过宽 D减轻链的重量 18、 链传动的传动比一般为（ ） A i ≤ 8 B i ≤ 5 C i ≤ 6 D i ≤ 10 三、填空（每空1分，共42分） 1、普通螺纹和管螺纹通常起___________________作用，而梯形螺纹和锯齿形螺纹通常起___________________作用。 2、螺旋传动可将主动件的_________________运动转化为从动件的_________________运动。 3、普通螺纹的牙型角是___________________，管螺纹的牙型角为___________________，梯形螺纹的牙型角是___________________。 4、相同公称直径的细牙普通螺纹比粗牙螺纹的强度要___________，自锁性要___________。 5、与普通粗牙螺纹相比，细牙螺纹小径______，螺距______，所以强度更高、自锁性能更好。 6、常用的梯形螺纹的牙型角为___________。 7、多线螺纹的导程ph、螺距p和线数z之间的关系为___________。 8、用螺纹密封管螺纹的牲征代号以字母表示，其中RC表示___________螺纹，Rp表示___________螺纹，R表示___________螺纹。 9、车床各拖板应用的普通螺旋传动是螺杆___________，螺母___________。 10、 套筒滚子链中有2组间隙配合，它们分别是___________与_________________； 4
___________与___________之间的配合。 11、 套筒滚子链的接头形式有_________________、_________________、_________________三种，其中_________________形式用于链节数为奇数的场合。 12、 链传动和带传动比较，链传动能保证___________的平均传动比，传动功率___________，作用在轴和轴承上的___________较小。 13、链传动是_________________与________________组成的_________________副传动装置。 14、链传动按其用途不同，链可以分为_____________、______________、____________三类。 15、组成链条的基本结构单元是_________________。 16、链传动常见的失效形式是_________________。 17、滚子链由___________、___________、____________、___________和___________组成。 四、问答题： 1、(6分) 试解释下列各螺纹标记的含义。 （1）M24x2-6H
（2）Tr40x14(P7)-7e-L 2、(6分)图示一微调机构，旋钮1有A、B两处螺纹，B处为右旋外螺纹，Pha=2.9mm，试问当旋钮上A处螺纹旋向和导程各为怎样时，可使杆2在旋钮转1周时向右移动0.2mm。
3、(10分)如图所示螺旋传动： （1）a图件______________为固定螺母，件______________为移动螺母，b图件______________为固定螺母，件______________为移动螺母。 （2）a图两段螺纹旋向______________，b图两段螺纹旋向______________。 （3）分别在a、b图上用直箭头标出活动螺母的运动速度方向。 （4）求两图螺杆每转差动位移量La和Lb。 5
4、(12分) 判定如图所示各螺旋传动的运动方向及运动形式。 （1）A图螺母移动：1向______________，2向______________。 （2）B图螺杆为_________，螺母为__________；螺杆回转，重物__________。（上升，下降） （3）C图______________为主动件，______________为从动件；螺母作______________运动，螺杆作______________运动；刀架向______________移动。 （4）D图左、右螺纹向何方运动？答：______________。机构属______________螺旋传动。
5、(8分)普通车床螺旋传动，螺距为6mm，试计算： （1） 此传动中采用的螺纹为何种螺纹？ （2） 欲使螺母移动0.2mm，丝杠应转多少转？ （3） 设螺母移动0.05mm，刻度盘转过1格，此刻度盘圆周应均匀刻线多少条？ （4） 设丝杠转速为50r/min，求螺母移动速度v。 6
6、(6分)图示微调机构，已知Ph1 =2.5mm，Ph2 =1.8mm，两螺纹均为右旋（单线），当手轮按图示方向回转90o时，移动螺杆移动的距离为多少？移动方向如何？如果手轮刻线圆周分度100等份，手轮回转1格，移动螺杆移动多少距离？
7、(6分) 假设主动链轮的齿数为40个，转速为580r/min，从动链轮的齿数为60个，试求传动比和从动轮的转速？
附加题、(10分) 图示主动轮摩擦轮1转速n1(如图)，从动轮摩擦轮2转速n2摩擦轮2带动冲头3冲压工件，A处螺纹Pha=10mm，右旋，已知轮2半径R2=200mm，轮1转速n1=400r/min，轮1半径R1=300mm。 求：（1）图示位置冲头3的瞬时速度v； （2）说明冲头3在下降过程中速度变化的情况。
