阿特拉斯空压机十二大开机关机现象处理

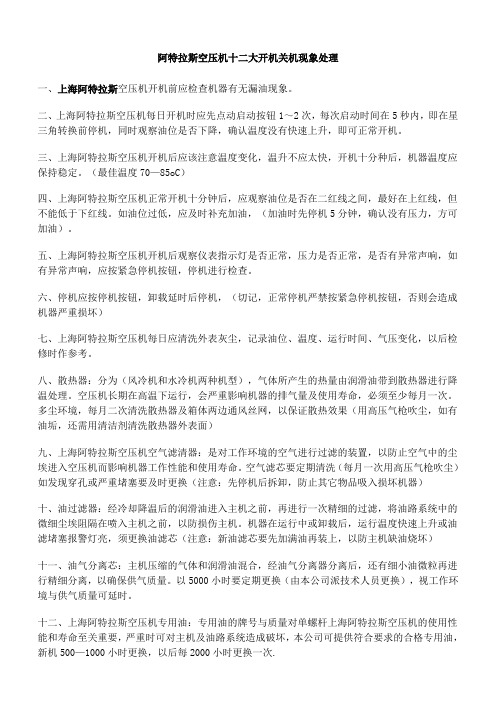

阿特拉斯空压机十二大开机关机现象处理一、上海阿特拉斯空压机开机前应检查机器有无漏油现象。
二、上海阿特拉斯空压机每日开机时应先点动启动按钮1～2次，每次启动时间在5秒内，即在星三角转换前停机，同时观察油位是否下降，确认温度没有快速上升，即可正常开机。
三、上海阿特拉斯空压机开机后应该注意温度变化，温升不应太快，开机十分种后，机器温度应保持稳定。
（最佳温度70—85oC）四、上海阿特拉斯空压机正常开机十分钟后，应观察油位是否在二红线之间，最好在上红线，但不能低于下红线。
如油位过低，应及时补充加油，（加油时先停机5分钟，确认没有压力，方可加油）。
五、上海阿特拉斯空压机开机后观察仪表指示灯是否正常，压力是否正常，是否有异常声响，如有异常声响，应按紧急停机按钮，停机进行检查。
六、停机应按停机按钮，卸载延时后停机，（切记，正常停机严禁按紧急停机按钮，否则会造成机器严重损坏）七、上海阿特拉斯空压机每日应清洗外表灰尘，记录油位、温度、运行时间、气压变化，以后检修时作参考。
八、散热器：分为（风冷机和水冷机两种机型），气体所产生的热量由润滑油带到散热器进行降温处理。
空压机长期在高温下运行，会严重影响机器的排气量及使用寿命，必须至少每月一次。
多尘环境，每月二次清洗散热器及箱体两边通风丝网，以保证散热效果（用高压气枪吹尘，如有油垢，还需用清洁剂清洗散热器外表面）九、上海阿特拉斯空压机空气滤清器：是对工作环境的空气进行过滤的装置，以防止空气中的尘埃进入空压机而影响机器工作性能和使用寿命。
空气滤芯要定期清洗（每月一次用高压气枪吹尘）如发现穿孔或严重堵塞要及时更换（注意：先停机后拆卸，防止其它物品吸入损坏机器）十、油过滤器：经冷却降温后的润滑油进入主机之前，再进行一次精细的过滤，将油路系统中的微细尘埃阻隔在喷入主机之前，以防损伤主机。
机器在运行中或卸载后，运行温度快速上升或油滤堵塞报警灯亮，须更换油滤芯（注意：新油滤芯要先加满油再装上，以防主机缺油烧坏）十一、油气分离芯：主机压缩的气体和润滑油混合，经油气分离器分离后，还有细小油微粒再进行精细分离，以确保供气质量。
阿特拉斯空压机维修
阿特拉斯螺杆压缩机维修指南2009-8-19 11:29:43 发布者：中国第一空压机网共 0 条评论阿特拉斯螺杆压缩机维修指南空压机机在运行中若出现异常现象，必须立即查明故障原因，即时排除故障，待修复后才能继续使用。
切勿盲目继续使用以致发生不可预测的损失。
故障排除参照表：故障现象可能产生的原因排除方法及对策空压机无法启动1．保险丝烧断2．启动电器故障3．启动按纽接触不良4．电路接触不良5．电压过低6．主电机故障7．主机故障(主机有异常声,局部发烫)8．电源缺相9．风扇电动机过载请电气人员检修更换运行电流高，空压机自动停机(主电机过热报警)1．电压太低2．排气压力过高3．油气分离器堵塞4．压缩机主机故障5．电路故障1．请电气人员检查2．检查/调整压力参数3．更换新件4．机体拆检5．请电气人员检查排气温度低于正常要求1．温控阀失灵2．空载过久3．排气温度传感器失灵4. 进气阀失灵，吸气口未全打开1．检修清洗或更换阀芯2．加大用气量或停机3．检查、更换4．清洗、更换排气温度过高，空压机自动停机(排气温度过高报警)1．润滑油量不足2．润滑油规格/型号不对3．油过滤器堵塞4．油冷却器堵塞或表面污垢严重5．温度传感器故障6．温控阀失控7. 风扇及冷却器集灰过多8．风扇电动机未运转1．检查添加油2．按要求更换新油3．检查更换新件4．检查清洗5．更换新件6．检查清洗、更换新件7．拆下清洗、吹净8．检查电路及风扇电机排出气体含油量大1、油气分离器破损2、单向回油阀堵塞3、润滑油过量1．更换新件2．清洗单向阀3．放出部分冷却油空压机排气量低于正常要求1．空气滤清器堵塞2．油气分离器堵塞3．电磁阀漏气4．气管路元件泄漏5．皮带打滑、过松6．进气阀不能完全打开1．吹除杂质或更换新件2．更换新件3．清洗或更换新件4．检查修复5．更换新件、张紧皮带6．清洗、更换受损件停机后从空气滤清器吐油进气阀内的单向阀弹簧失效或单向阀密封圈损坏更换损坏的元件安全阀动作喷气1、安全阀使用时间长，弹簧疲劳2、油气分离器堵塞3、压力控制失灵，工作压力高1．更换或重新调定2．更换新件3．检查重新调定一、各主要部件的定期保养和维护：为了使空压机能够正常可靠地运行,保证机组的使用寿命，须制定详细的维护计划,执行定人操作、定期维护、定期检查保养，使空压机组保持清洁、无油、无污垢。
阿特拉斯空压机配件设备之干燥机常见故障
阿特拉斯空压机配件设备之干燥机常见故障
干燥机是阿特拉斯空压机配件系统的重要组成部分，在空压机运行中起着不可替代的作用。
一旦干燥机发生故障，我们必须马上组织人员对干燥机进行维修。
故障现象一：压缩机不启动
接线不正确电压过低启动电容器损坏继电器或接触器不闭合启动绕组开路缺相
故障现象二：排气压力过高
制冷剂量过多制冷系统中有空气冷凝器脏环境温度太高风扇压力开关有故障风扇电机故障风扇旋转方向不正确冷却水流量调节阀故障
故障现象三：继电器烧坏
电压过高或过低运行电容器不正确反复启停(参照2和3)继电器规格不符安装座不正确
故障现象四：压缩机因过载保护动作而反复启停
低电压或三相不平衡过载保护器上接有其它电气设备?过载保护器失灵运转电容器太小?排气压力过高绕组间短路热继电器触点粘牢
故障现象五：干燥机不运行
压缩机线路断开保险丝烧断热继电器动作高压开关动作压缩机堵转线路虚接或松动
故障现象六：电容器烧坏
规格不匹配电压过高
故障现象七：干燥机起动后短时间内即停止
环境温度过高冷凝器堵塞?压缩机过载缺少制冷剂低压太低进气量过大压缩机卡死
故障现象八：排气压力太低
制冷剂量太少风扇压力开关故障。
阿特拉斯科普柯GA250-7.5双螺杆式空气压缩机故障排除
本人简历穆新军:山西省大同市矿区人,本人所写的洗煤行业的机械维修、改造以及经验，是我在这个行业8年的实践得出，我本身没有工作，1996年16岁以修理入行，2001年防爆电器厂~铆焊车间，2005年9月大中洗选设备运营有限责任公司~山西大同北郊上深涧洗煤厂~机修，其中在天津威德矿业设备学习过，曾经在宁夏羊肠湾2矿洗煤厂、山西河津阳光焦化厂洗煤厂、山西朔州金海洋洗煤厂，都安装调试过，2008年北京约翰芬雷大同分公司~塔山选煤厂~压滤队机工，2009年被评为优秀职工，2011年12月被同煤大地公司评为劳动模范1:室内温度为-4一-1℃2:在起车过程中，2#机头温度高报警，消除报警后启动空压机，在加载时1#机头温度为50℃左右，属于正常。
2#机头跳跃性的温度上升为70℃-90℃-120℃，再次报警，停机!3:卸载时，两机头温度正常。
一：排除过程及故障分析1：更换2#温度传感器，检查2#断油阀无卡滞现象，更换2#单向阀，故障仍无法排除。
2:由于恒温阀处于常开启状态，油路直通散热器往返1#，2#机头，两机头属于远程散热，使2#机头温度瞬间升高〔在设计安装时2#机头油管路比1#机头较长，2#机头瞬间得不到降温效果,)。
正常情况下恒温阀处于关闭状态，油路处于小循环〔即油别离器直通机头，使油温上升，然后恒温阀到达一定温度时打开，才能经过散热器散热降温。
〕3:通过上述判断断定恒温阀损坏。
更换恒温阀后，故障解除。
压风机的保养〔1〕压风机储气罐需要定期排水，如果在潮湿环境下周期应该缩短。
为什么要排水?1:水会对管路腐蚀2:气动原件进水后会造成故障，一般在气动件前加装排水装置3:如果储气罐内集水过多会造成压缩机组工作频率增多，原因是水过多，储气罐容积减小储气量就减少，用气量大时气压就下降，这时压风机达不到压力上限，不能停机，或刚达上限停机，气压下降过快，达下限又起机，使设备起停频繁，设备温度高，设备使用寿命大幅下降〔2〕每天检查油温、油压、油位、机头温度、散热器及油管，如有泄漏及时处理。
阿特拉斯双螺杆空气压缩机工作原理及故障关停处理方法
阿特拉斯双螺杆空气压缩机工作原理及故障关停处理方法摘要：阿特拉斯双螺杆空压机具有运行平稳，噪音小，体积小、温度稳定等优点被海上油田广泛采用，随着使用时间的加长，空气压缩机频繁出现关断报警，给油田的安全生产带来一定隐患，现就此故障提出几点解决方法,确保现场安全生产。
关键词：双螺杆、空气压缩机、原理、故障The operation principle and the method of fault shutdown for double screw air compressorWang jiang tao(Shenzhen company of CNOOC)Abstract: Atlas twin-screw air compressor machine has stable operation, low noise, small size, stable temperature advantages etc are widely used in offshore oil field, as the lengthen of time, the air compressor frequent shut off alarm, it brings some hidden dangers to the safe production of oil fields, and puts forward some solutions to ensure the safeproduction in the field now.Key words: win screw, air compressor, principle, failure.陆丰131油田使用的是阿特拉斯（Atlas）双螺杆喷油空压机给平台各个用户供气，在运行二十多年的时间，总体运行平稳，随着使用时间继续加长，各部件的逐渐老化，空气压缩机不可避免的出现一般报警及关停故障报警，因为是早期压缩机，出现关停报警后，相对一线操作人员来说处理起来比较麻烦，现我们结合此空气压缩机工作原理对故障关停做简单分析。
ATLAS高压空压机操作手册
ATLAS高压空压机操作手册一．电气运行1．电气设备的概述：请参考接线图及元器件布置图，另外马达的电气参数在压缩机接线图上有标出。
2．传感器（检测设备）它们构成了保证系统安全运行的控制系统，它们都安装在不同的实时检测点：A 各级空气温度传感器B水温传感器C空气压力传感器D油压传感器F水流量检测开关G电气操作控制阀（1）检测压缩机各级出口的排气温度，若遇到排气温度过高，会发生报警并关闭压缩机（2）检测压缩机冷却水循环回路出口温度，能调节压缩空气温度，若过高会报警并关闭压缩机（3）控制气压进入储气罐的压力，控制压缩机加载或卸载在异常高压下（4）它用于控制润滑回路终端的油压，若压力过低会关闭压缩机（5）它控制压缩机循环回路出口流量。
在起动或运行中若水不够多，25秒后会自动关闭3．电气柜这里有整个电气系统，包括三相马达驱动、过程控制器、不同内容的界面显示、控制单元（开/关，手动、自动操作选择）、运行起动0/1（自动状态下）。
通过显示终端可看到系统各级运行状况，可以变换操作语言，以及某些参数的更改（温度、压力、时间与其它一些数据），请参考本文献附录最后的框图，那里给出了元件的布置情况，它们包括保证整个系统安全运行的各种器件：A 保护设置B电力C多种控制D人机对话界面E扩展接口（1）电柜门上的电气元器件安装：包括：电源主开关：它能将整个压缩机装置同供电系统完全隔离。
急停按钮：它可以立即停止压缩机工作，直到排除危险才可重新启动传送终端：在压缩机工作时，用它可以进行人机对话，故障处理，调整参数和维护。
另外还包括：显示压缩机状态参数、报警故障显示、微处理器起动、停止、复位、测试。
（2）电柜后部的元器件：它包括压缩机运行的各种特有电气元件，如：各种保险。
回路断路器（磁—热）电源交流接触器，变压器；用于管理整个压缩机起动、开停过程的控制器；用于人—机对话的传送终端，继电器控制设备，接线端子等。
二．预起动时的检查和调整1．较长时间封存后必须进行检查，必须是在停机和切断电源后进行项目：A 检查设备的环境状况B去掉保护和防尘罩C清理掉保护油D重新装上拆下的零件（马达，皮带，安全阀，压力/ 温度表）E检查电机绝缘及轴承F拆下马达轴锁紧螺母G手动检查压缩机旋转时的自由度H手动检查马达旋转时的自由度2．在试运行时，要检测的项目，在系统关闭情况下进行检测与调整项目：A检查存放环境条件B检查安全检测元件的电气连接状况（包括：油压、传感器，空气压力传感器，控制电磁阀，水电阀，水回路电气控制元件，空气温度传感器等）C检查参数，设定（包括油压、空气压力、空气温度）D检查皮带松紧E检查气路、水路的管道连接情况F检查供气隔离阀是否打开G检查水系统供给阀开否H油位检查I检查电气连接，电压频率必须与电机铭牌上的要一致J补水排水保证回路无泄露3．驱动方面检测，必须检测主电路相序A电机马达B起动设备C电气系统的主电路（1）合上断路器（2）检查皮带旋转方向是否与主体结构上的箭头标示一致（皮带轮侧看顺时针旋转正确）（3）如果方向错了，要调换马达相序4．空压机起动A．合上断路器B．星---三角起动阶段,第一段到第二段要10~12秒延迟C．如果压缩机未起动,在确认所有检测项目和参数调整都已正确完后,按消除报警按钮D．如果动行几秒后,压缩机停下来,检查星---三角转换是否正确E．检查油压(1.5~2BAR)F．检查一级,二级气压(压力表)G．用传输终端设置空气温度传感器的设定值,逐渐减少预设值，检测它们的性能直到它们与实际相等，检测之后，恢复原来的状态H．检查排气压力传感器的运行灵敏度，是否良好，是否失去动能？I．检测循环水流量检测开关是否与实际相等J．检测入口流量K．检测水温L．确认水循环回路有无泄露5．停机切断电源，检查项目：A．按“0”停机B．关掉断路开关C．关掉压缩机出气排气阀D．关掉压缩机进气气阀E．如果该水回路有负荷，关闭主机的进出水阀，在冬天，如考虑到结冻，若使用无抗冻剂水，要排掉冷却水三．起动、运行、关闭1．在自动模式下和手动模式下操作的一般规则：无论在哪种模式下压缩机起动和停止都处于非载荷配置下进行，忽略系统内部压力，上载自动完成自动模式下的运行：电气控制回路作如下说明：A压缩机电源B操作人员已选择自动运行C主辅电机星/三角转换起动均需`10~12秒延迟D排气温度,热继电马上计数,如果有一个故障,系统会自动停下来E安全起动延迟：油压要“X”秒，则设定点水流量要“Y”秒到达设定值F安全设施如多次触发，要考虑重新调整状态设定G罐内压力慢慢上升，当压力达到并超过设定高端值时，压缩机会自动卸载。
阿特拉斯螺杆空压机说明书
阿特拉斯螺杆空压机说明书一. 控制屏(图1.1)电脑显示屏/按钮/键代号名称功能1 停机按钮按此键停止空气压缩机,显示屏退出.空压机将空载运行大约30秒后停机.2 启动按钮按此按键启动空压机.显示屏显示调节器的运行状态.显示屏退出(如果空压机手动调为空载时)3 显示器显示出空压机的运转状态,协助需求或故障4 翻业按键在显示屏上翻页5 横移按键用水平箭头选择显示参数,只有向右的箭头对应的参数才能修改6 LED上的电压显示开关开启时的电压7 LED总报警当维护器警告或停机警告条件存在时或传感器不受控制时报警灯亮8 LED总在传感器的停机功能消失或紧急停机后的情况下报警灯会闪烁.9 功能键控制并执行程序.S3 紧急停机按钮在紧急情况下立即停止空压机,在修复后.将此按钮拔出.10 报警符号11 自动运行符号12 电源指示灯(1.1)二. 功能键使用的功能键:手动调节空压机的负荷调出或设定程序重新设定电动机的过负荷,停机,维护器信息或紧急停机.进入调节器所收集的数据.功能键都根据显示菜单的不同而不同.实际上都缩写并显示有关键的最底部一行,普通的缩写如下:缩写名称功能Add 增加指令用来增加空压机的自动启动/停机(日期)Back 返回指令返回到的选择或菜单Canc 取消当设定参数有误时.用来取消已设定的数dle 删除用来删除空压机的自动启动/停机时间Help 帮助帮助寻找Atlas Copco的内部地址Lim 上下限显示允许设定的上下极限数据Load 负载手动操作空压机负载Main 回到主目录从任一画面回到主目录Menu 菜单从主画面开始可进入子目录Menu 菜单从任一子目录返回到先前的目录Mod 修改修改设定参数Prog 编写输入将新的设定数据编写输入Rset 重新设定重新设定计时器及信息Rtrn 回归回归到前一页或前一目录Unld 空载手动操作空压机空载Xtra 额外的找寻调节器的构造模式三. 控制程序的功能程序/功能说明主屏幕简单地显示空压机的运转状态,是进入所有功能画面的出入口状态数据调出空压机的维护功能状况:停机.停机警告,维修期限快到的警告以及警告的数据,也可重新设定停机参数,马达超载和维修条件的数据.测量数据可调出:实际测量数据,还有如马达的超负荷保护这样一些输入数据计数器可调出:运行时间,带负荷运转小时数,马达开启次数,电脑运行时间数,负荷循环次数.试验试验显示屏修改设定修改以下设定:参数(如空载和负载时的压力)保护(如停机温度)维护计划.维护器调出维护计划并重新设定计时器已存数据调出上次关机,紧急停机时已存的数据1.5.2 主屏幕当开启电源开关时,主屏幕自动简单地显示空压机的操作状况.Delivery Air(输送空气)Bar(压力) 7.0 ↓Auto Loaded(自动负载)Menu(菜单) Unld(空载)F1 F2 F3如果功能键或↓几分钟不用的话显示屏就自动返回到主屏幕.无论在哪个子目录,只要按:Main就会返回到主目录.1.5.3 调出其他子菜单.从主目录开始: 用↓可快速浏览空压机的实际状态(见1.5.4节) .按Menu键(F1),供选择的数据就会跟在水平箭头后面:也可按横向移动箭头5来选择这个菜单或用↓来翻页到带有水平箭头的子目录为止,然后按水平键来选择这个菜单.1.5.4 迅速查看空压机的实际状态步骤1.从主目录开始(见1.5.2节),按↓键,就会显示相似下面的一个画面:Auto Operation(自动运转)Local Control(负荷控制)Tiner Active(激活计时器)Main (主画面) Help Xtra ↓F1 F2 F3图1.11所示为空压机实际状态显示第一行指出调节器的运行是自动还是手动的:<Auto Operation>表示调节器自动调节空压机的运转.如:Local(负载),Unlocal(空载),根据程序参数Sotp(停机)和 Restart(重启).<Man Operation>表示手动操作,如果在主屏幕上按了”Unload”键后调节器的自动压力控制就被打断了.第二行指出调节器是现场控制方式(Local control)还是远程控制方式(Remote control): <Local control>表示Start/Stop,load/unload(即开启/停止,负载/空载)的按钮是激活状态,可直接按.<Remote control>表示功能键是远方控制的,就地操作无效.第三行表示为计时器的开机停机命令是否在激活状态,见(1.15.13)2. 按↓键可以获得其它数据(如空压机的实际运行条件)1.5.5 状态数据菜单状态数据子目录给出了有关空压机保护功能的状态信息(如停机 .停机警告,维护器警告和一般警告)以及重新设定停止,马达超载和服务条件.步骤:从主屏幕开始(见1.5.2)按Menu(F1),用水平箭头选择状态数据.按横向移动键(LED中的5)1.5.5.1无信息存在在这种情况下,LED的7不存在,显示屏的信息表明所有条件正常(Fig1.12)All conditionsAre OKMenuF1 F2 F3图1.12状态数据屏的实例1.5.5.2 有停机信息存在在空压机停止时,LED中7会闪光.如果是由于空压机的出口温度过高导致的停机,就会显示以下屏幕: Element outletC 122Shd Max 120Menu** **RsetF1 F2 F3图1.13状态数据屏的实例1. 指示器(**)会闪光.屏幕显示传感器(空压机的出口)的实际可读温度(122℃),及空压机停机(Shd)设定(120℃).2. 可以继续翻页到其它菜单,检查其它参数值.当返回到数据菜单时,可供选择的(“Shutdowns”会闪光,按横向移动键5返回到停机屏幕来选择(“Shutdowns”).重新设定停机参数1. 关闭电源开关后处理问题,在修复完毕并且停机显示消失后,开启电源开关,按Rset(重新设定)键.2. 按Menu和 Main键返回主屏幕并按I键重新启动空压机.马达超载之重设1. 关闭电源开关并处理问题,过负荷继电器(F2)冷却后会自动重新设定,但冷却风扇的断路器(Q15)必须重置.开启电源开关,按Rset(重新设定)键.2. 按Menu和Main键返回主屏幕并重启空压机.1.5.5.3存在停机警告信息1.如有停机警告出现,LED上的7灯亮,会出现类似下面的屏幕:Delivery airBar 7.0*Shutd Warn*Menu** **UnldF1 F2 F3图1.14停机报警的实例2指示器(**)闪光和信息*Shutd Warn*会交替出现,无论空压机是空载还是带负载运行.3. 按Menu和横向移动键5来选择状态数据菜单:保护(Protection)会闪光.4. 按横向移动键5来选择报警闪光项.屏幕显示如下:Element outletC 116Shdw Max 110Menu** **F1 F2 F3图1.15停机报警的实例屏幕上说明空压机温度太高(116℃),参照第六节修复问题.5. 如有需要,按O键直到空压机停止为止.6. 关闭电源开关,检查并修复空压机.7. 当报警条件除去时,报警信号也会消失.1.5.5.4出现维护器报警信号1.LED上的7灯亮,会出现类似下面的屏幕,如图1.16所示:Delivery airBar 7.0*Serv Requir*Menu** **UnldF1 F2 F3图1.16报警屏幕的实例2指示器(**)闪光和维护器报警信号会交替出现,无论空压机是空载运行还是带负荷运行.3. 按Menu和横向移动键5来选择状态菜单:维护器项(Service),闪光4. 翻页并按横向移动键5来选择下面二报警闪光项:<Inputs>:如果维护器超出了预设的报警标准(如油分的最高压力露点).见8.2节.<Plans>:如果维护计划时间间隔超限.5. 停止空压机并关闭电源6. 如果维护器信息为上述的<Inputs>(油分故障):就更换分离器.开启电源,翻到状态数据菜单的<Inputs>并按Rset键,重新设定维护信息.7. 如果维护器信息为上述的<Plans>:执行有关指示计划的维修动作,重新设定1.5.15节里记述的有关计划的计时器.1.5.5.5 出现报警信号及处理1. LED上的7灯亮,在屏幕上会出现一个报警信息.2. 指示器(**)闪光和服务报警信号会交替出现,无论空压机是空载运行还是负荷运行.此警告指出:空压机的冷却水,冷却水的出口温度超过了设计报警温度.内置干燥机(配有干燥机的空压机),露点温度超出了报警温度.3. 停机4. 关闭电源,检查并修复空压机.1.5.6 测量数据菜单功能:按Menu(F1) 按↓到 Measured data 画面按横向移动箭头5激活菜单Delivery airBar 7.0Menu ↓F1 F2 F3图1.17状态数据屏的实例2按↓可见一组实际测量数据(见图1.9)3. 如果有一个传感器连接到了停机,维护器或报警功能上面的话,只要按横向移动箭头5就可以调出与其有关的实际测量数据.1.5.7 计数器菜单功能: 允许操作员调出:运行时间带负荷时间马达启动次数电脑运行时间步骤1. 从主屏幕开始(见1.5.2) 按Menu(F1)按↓到Counters画面按横向移动箭头5激活此菜单2. 按↓就可见到上面提到的数据.(也可见图1.9)1.5.8 试验菜单功能可修改图1.9提到的许多数据.步骤1. 从主屏幕开始(见1.5.2) 按Menu(F1)按↓到Modify setting画面,按横向移动箭头5激活菜单2. 水平箭头将指向Display test选项.3. 按→←第一条(负载压力)及它的设定都会出现4. 使用↓翻到水平箭头指向的已修改的参数.1.5.10.1 空/负载上下限压力修改压力段如果合适的话,操作员可以随空/负载压力的不同而设定二个压力段(1段和2段).1段的设定指示为:<Loading pressure>及<Unloading pressure>,2段的设定指示为:<Loading pressure2>及<Unloading pressure2>.例如:1 段压力设定:Loading pressur: 6.4barUnloading pressur: 7.0bar2 段压力设定:Loading pressur: 4.0barUnloading pressur: 6.0bar步骤1. 负载压力参数的设定1) 参照上节选择负载压力参数:Loading pressBar 6.0Menu Mod ↓F1 F2 F3图1.18为修改参数菜单3).Lim(F2)键可查看参数的上下限,用↓或↑调整压力参数值.4).按Prong(F1)编写输入新设定值,或按Canc(F3)取消修改操作.2. 修改空载压力的设定同上.3. 如果需要修改空/负载压力段2的话,则重复上述步骤..1.5.11 修改保护设定功能1. 修改保护设定停机保护(<Shd>)由于出口温度的问题停机警告(<Shdw>)由于出口温度的问题警告(<Warn>),如:冷却水回路或露点警告维护器报警(<Serv>),如:DP油分故障(最大压力降)2. 检查空压机的一些情况,如:马达超载通讯的状态.图1.9所示的参数表.注意:有些参数不能修改步骤1. 从主屏幕开始(见1.5.2)按Menu(F1)按↓到Modify setting画面,按横向移动箭头5激活此菜单2. 用↓翻页,水平箭头将指向Protection选项.3. 按→←第一条(Delivery air)及它的值都会出现.4. 使用↓翻到水平箭头指向的已修改的参数.1.5.11.1 温度上下限之设定修改1.参阅上节选择出口温度参数(Element outet):Element OutletC 94 →Shd Max 120Menu Mod ↓F1 F2 F3图1.20为修改参数菜单2.上屏幕显示的是正常温度94℃及停机温度120℃.按MOD(F2),数字120闪动,如图1.21所示: Element OutletC 120(闪动)Prog Lim Canc ↓F1 F2 F3图1.21为修改参数菜单3. Lim(F2)键可查看参数的上下限。
阿特拉斯空压机电脑显示屏操作手册》参考资料
阿特拉斯空压机电脑显示屏操作手册》参考资料引言阿特拉斯空压机电脑显示屏操作手册的重要性使用本操作手册的目的第一章：阿特拉斯空压机电脑显示屏的基础知识阿特拉斯空压机电脑显示屏的定义与功能阿特拉斯空压机电脑显示屏的外观与按钮阿特拉斯空压机电脑显示屏的主要特点第二章：使用阿特拉斯空压机电脑显示屏的操作步骤开启阿特拉斯空压机电脑显示屏浏览和操作菜单界面调整阿特拉斯空压机的运行参数监控阿特拉斯空压机的状态和故障信息关闭阿特拉斯空压机电脑显示屏第三章：常见问题解答与故障排除阿特拉斯空压机电脑显示屏无法正常启动的解决方法菜单界面显示异常的处理办法如何根据故障信息进行判断和维修附录：相关术语解释阿特拉斯空压机常用术语解释电脑显示屏相关术语解释参考文献阿特拉斯空压机官方操作手册相关技术资料和论文本文档旨在介绍《阿特拉斯空压机电脑显示屏操作手册》的目的和使用范围。
该部分描述了阿特拉斯空压机电脑显示屏上的各个操作界面及其功能。
主页面主页面是用户打开电脑显示屏后所见的默认界面。
在主页面上，用户可以查看关于空压机的实时数据，包括压力、温度和运行时间等。
此外，主页面还提供了一些基本操作选项，如启动/停止压缩机、调节压力和检查警报等。
菜单页面菜单页面是主页面下方的选项栏，包含了各种不同的功能选项，用户可以通过点击菜单页面上的相应按钮来访问这些功能。
常见的菜单包括设置、维护和故障诊断等。
设置页面设置页面允许用户根据自己的需要对空压机进行一些配置和调整。
在设置页面上，用户可以设置压力、温度和时间等参数。
此外，用户还可以选择语言、屏幕亮度和报警设置等。
维护页面维护页面提供了一些关于空压机维护和保养的选项和信息。
用户可以通过维护页面来查看维护记录、更换滤清器和润滑油、以及进行设备检查等操作。
故障诊断页面故障诊断页面显示了空压机可能出现的故障信息和解决方案。
用户可以通过故障诊断页面来查找并排除空压机故障，以确保设备正常运行。
系统信息页面系统信息页面提供了有关电脑显示屏和空压机系统的详细信息。
阿特拉斯GA机常见故障及检修方法
GA型空气压缩机常见故障及排除方法一、转子排气温度过高可能的原因及排除方法1 机组冷却不好，供油温度高1．1通风不良（安装场地及热风处理）1．2冷却器热交换不良（清洁）1．3油路问题（恒温阀）2．供油量偏少2．1储油量少（添加或更换）2．2断油阀卡住（拆检）2．3油过滤器堵塞（更换）2．4油的流速慢（环境温度）二、空压机启动后，不加载可能的原因及排除方法1 电磁阀未动或故障1 检查是否得电，拆修或更换2 进气阀打不开（阀件卡住，密封件泄露）2 拆修阀件或更换密封件3 控制气管泄露3 更换控制气管4 最小压力阀漏气4 拆修三、空压机不卸载，安全阀跳可能的原因及排除方法1 电磁阀失去控制1 修理或更换2 进气阀没有关闭2 拆修3 电脑故障3 更换电脑四、机组加载运行时，没有冷凝水排出可能的原因及排除方法1 排水管堵塞1 检查修理2 输水阀失去功能2 拆检修理3 如是电子输水阀还有可能是电路故障五、压缩空气达不到正常的压力可能的原因及排除方法1 空气的消耗超出产气量1 检查空气管路及用气设备2 空气进气受阻2 清洁或更换空气过滤器3 电磁阀失控3 更换电磁阀4 控制压缩空气管泄露4 检查或更换5 进气阀不能全开5 保养进气阀6 油分离器芯阻塞6 更换油分离器芯7 排气管路系统受阻7 检查管路上的各单元，包括：阀门，过滤器，冷干机8 出口压力传感器故障8 更换传感器9 转子发生故障9 修理或更换六、停机后有过多的油从空滤中冒出可能的原因及排除方法1 止回阀泄露1 拆修，更换损坏件2 油停止阀卡住2 拆修清洗，更换损坏件3 进气阀关不死3 保养进气阀七、机组加载后安全阀起跳可能的原因及排除方法1 派气阀没有打开1 开机前要打开派气阀2 进气阀或最小压力阀故障2 检修进气阀和最小压力阀3 油分离芯阻塞3 更换油分离心4 冷干机冰堵4 检修冷干机5 安全阀坏5 重新镇定或更换安全阀。
