电缆埋地敷设交底
直埋电缆的安全技术交底模板
一、交底目的为确保直埋电缆敷设过程中的施工安全，防止事故发生，特进行本次安全技术交底。
本交底旨在使所有参与施工的人员充分了解直埋电缆敷设过程中的安全操作规程、注意事项及应急处理措施。
二、交底内容1. 施工准备- 设备及材料要求1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。
1.2 电缆外观完好无损，无机械损伤，无明显皱折和扭曲现象。
橡套及塑料电缆外皮及绝缘层无老化及裂纹。
1.3 电缆敷设过程中使用的金属型钢不应有明显锈蚀，管内无毛刺。
所有紧固螺栓，均应采用镀锌件。
1.4 电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等附属材料均应符合要求。
- 主要机具2.1 电动机具、电缆敷设用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。
2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。
2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。
2. 作业条件- 土建工程条件2.1 预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。
2.2 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。
2.3 电缆沿线模板等设施拆除完毕。
场地清理干净、道路畅通。
3. 施工步骤及安全措施- 电缆敷设3.1 按照设计要求进行电缆敷设，确保电缆直埋深度符合规范要求。
3.2 敷设过程中，电缆不得扭曲、绞拧，严禁铠装压扁、护层断裂和表面严重划伤等缺损。
3.3 电缆敷设完成后，应及时进行回填土，并确保电缆周围土壤密实，防止电缆移位。
3.4 电缆转弯和分支处应整齐，走向清晰，电缆标志桩、标志牌清晰齐全。
- 安全措施3.5 施工人员应佩戴安全帽、安全带等个人防护用品。
3.6 电缆敷设过程中，应注意电缆与地下管网间的最小距离，避免交叉干扰。
3.7 施工现场应设置警示标志，提醒过往行人注意安全。
3.8 施工过程中，如发现异常情况，应立即停止施工，查明原因并采取措施后，方可继续施工。
电缆线路敷设安全技术交底模板
一、工程名称：___________二、建设单位：___________三、监理单位：___________四、施工单位：___________五、交底部位：___________六、交底日期：___________七、交底人签字：___________八、接收人签字：___________一、安全注意事项1. 施工人员必须熟悉电缆线路敷设的工艺流程和安全操作规程，确保施工过程中的安全。
2. 施工现场必须设置明显的安全警示标志，施工人员应佩戴安全帽、手套、防尘口罩等个人防护用品。
3. 电缆线路敷设过程中，必须遵循“先规划、后施工”的原则，确保施工方案的合理性和安全性。
4. 电缆敷设前，应检查电缆质量，确保电缆无破损、老化、绝缘性能良好。
5. 电缆敷设过程中，严禁将电缆直接拖拽、抛掷，以免造成电缆损坏。
二、施工工艺及操作要点1. 电缆敷设前，应清理敷设路径，确保路径畅通，无障碍物。
2. 电缆敷设过程中，应按照设计要求，正确连接电缆接头，确保电缆连接牢固、可靠。
3. 电缆桥架、电缆导管等支架安装时，应确保支架与预埋件焊接固定牢固，焊缝饱满。
4. 电缆桥架水平安装的支架间距为15至3m；垂直安装的支架间距不大于2m。
5. 电缆敷设时，应确保电缆排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m处设固定点。
6. 电缆出入电缆沟、竖井、建筑物等处应做密封处理，防止电缆受潮、受腐蚀。
7. 电缆敷设在竖井内和安装不同防火区的桥架，按设计要求位置，有防火隔墙措施。
8. 电缆敷设过程中，严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
三、应急处理1. 发现电缆破损、老化等情况，应立即停止敷设，及时更换电缆。
2. 施工过程中，如遇火灾、触电等紧急情况，应立即采取应急措施，确保人员安全。
3. 施工现场应配备消防器材，确保施工安全。
四、安全教育培训1. 施工单位应定期对施工人员进行安全教育培训，提高施工人员的安全意识和操作技能。
电缆敷设技术安全交底模板
一、交底目的为确保电缆敷设工程的安全顺利进行，提高施工人员的安全意识，明确施工过程中的安全要求，特制定本安全交底。
二、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 监理单位：____________________4. 施工地点：____________________5. 施工内容：____________________三、安全注意事项1. 人员安全（1）施工人员必须持证上岗，严格遵守操作规程。
（2）施工前应进行安全教育培训，提高安全意识。
（3）施工现场应设置安全警示标志，施工人员必须佩戴安全帽、安全带等防护用品。
2. 电缆敷设安全（1）电缆敷设前，应对电缆进行检查，确保电缆无损伤、老化、绝缘性能良好。
（2）电缆敷设过程中，严禁使用损坏的电缆，防止发生短路、漏电等事故。
（3）电缆敷设应按照设计要求进行，严禁擅自更改电缆走向。
（4）电缆敷设过程中，应避免与其他设施交叉、摩擦，确保电缆敷设质量。
（5）电缆敷设过程中，应保持电缆整齐、美观，避免电缆出现扭曲、折损等情况。
3. 电缆桥架及支架安全（1）电缆桥架及支架应选用合格产品，确保其承载能力满足电缆敷设要求。
（2）电缆桥架及支架安装应牢固，防止因振动、碰撞等原因导致桥架及支架脱落。
（3）电缆桥架及支架接地应可靠，防止因接地不良导致触电事故。
4. 施工用电安全（1）施工现场用电设备必须符合国家相关标准，确保用电安全。
（2）施工用电线路应合理布置，防止发生短路、漏电等事故。
（3）施工现场应设置安全警示标志，施工人员必须遵守用电安全规定。
四、应急处置1. 电缆敷设过程中发生火灾，应立即切断电源，使用灭火器进行灭火，并迅速报警。
2. 电缆敷设过程中发生触电事故，应立即切断电源，对触电者进行急救，并迅速报警。
3. 电缆敷设过程中发生人员受伤，应立即进行现场急救，并迅速报警。
五、交底要求1. 施工单位应将本安全交底内容传达给所有施工人员。
道路直埋电缆安全技术交底模板
一、交底目的为确保道路直埋电缆施工过程中的安全，降低事故发生风险，提高施工质量，特制定本安全技术交底。
二、交底内容1. 施工准备（1）人员培训：所有参与施工人员必须经过专业培训，了解电缆直埋施工的相关知识、操作规程和安全注意事项。
（2）设备检查：确保电缆、电缆敷设设备、检测仪器等设备符合要求，并处于良好状态。
（3）材料检查：电缆、接头、保护管等材料质量应符合国家相关标准，并有合格证明。
2. 施工现场安全管理（1）施工区域划分：施工区域应明确划分，设置警示标志，禁止无关人员进入。
（2）交通安全：施工区域周边设置交通安全警示标志，施工期间确保交通畅通。
（3）施工用电安全：施工现场用电设备应满足安全要求，并采取相应的防护措施。
3. 施工技术要求（1）电缆选择：根据设计要求，选择符合国家标准的电缆，确保电缆质量。
（2）电缆敷设：电缆敷设前，检查电缆外观，确保无损伤、老化等现象。
敷设过程中，注意电缆排列整齐，避免交叉、重叠。
（3）保护管敷设：保护管应选用符合要求的材料，并确保管道强度。
敷设过程中，注意保护管与电缆的连接牢固。
（4）接地保护：电缆敷设完毕后，进行接地保护，确保接地电阻符合要求。
4. 施工质量要求（1）电缆敷设质量：电缆敷设应符合设计要求，排列整齐，无扭曲、损伤等现象。
（2）保护管质量：保护管应与电缆连接牢固，无损坏，埋设深度符合要求。
（3）接地质量：接地电阻应符合设计要求，确保接地效果。
5. 安全注意事项（1）施工过程中，注意观察电缆、保护管等材料是否有损伤、老化等现象。
（2）施工人员应穿戴防护用品，如安全帽、工作服、手套等。
（3）施工过程中，注意保持施工现场整洁，避免杂物堆积。
（4）施工完成后，对施工现场进行清理，确保无安全隐患。
三、交底总结本次安全技术交底，旨在提高施工人员的安全意识和操作技能，确保道路直埋电缆施工安全、顺利进行。
请各施工人员认真学习，严格遵守各项操作规程，共同保障施工安全。
电缆敷设安全技术交底
最小距离（m）
平行
交叉
电力电缆之间及其与控制电缆之间
0.10
0.50
控制电缆间
-
0.50
热管道（管沟）及热力设备
2.00
0.50
油管道（管沟）
1.00
0.50
可燃气体及易燃液体管道（管
0.50
铁路路轨
3.00
1.00
公路
1.50
1.00
城市街道路面
1.00
0.70
电杆基础（边线）
1.00
-
建筑物基础（边线）
0.60
-
排水沟
1.00
0.50
6.进入变电所、配电所的电缆沟或电缆管，在电缆敷设完成后应将管口堵实。
补充作业指导内容：
注：参考文献[2]
厚度不得小于100㎜，并应盖砖保护。
3.电缆与铁路、厂区道路交叉处，应敷设在坚固的保护管内；管的两端宜伸出路基2m。
4.低压电缆（不包括油浸电缆）需架空敷设时，应沿建筑物、构筑物架设，其架设高度不应
低于2m；接头处应绝缘良好，并应采取防水措施。
5.电缆直埋时，电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最小距离
3）电缆与热力管道（管沟）、油管道（管沟）、可燃气体及易燃液体管道（管沟）、热力设备
或其他管道（管沟）之间，虽距离能满足要求，但检修管路可能伤及电缆时，在交叉点前后1m范
围内，尚应采取保护措施；当交叉距离不能满足要求时，应将电缆穿入管中，其距离可减为0.25m。
表1电缆之间、电缆与管道、道路、建筑物之间平行和交叉时的最小距离

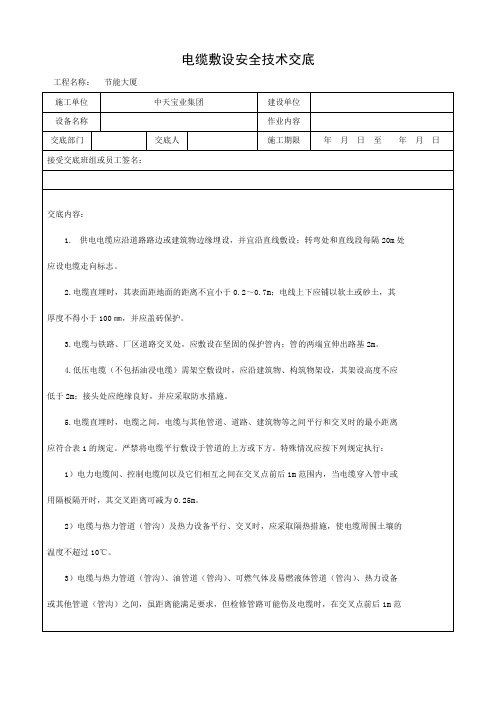

电缆敷设安全技术交底
工程名称：
节能大厦
施工单位
中天宝业集团
低压电缆敷设安全技术交底模板
一、交底对象本次安全技术交底针对所有参与低压电缆敷设的施工人员、技术人员、安全员及管理人员。
二、交底时间[具体日期]三、交底地点[具体地点]四、交底内容1. 电缆敷设前的准备工作（1）对施工人员进行安全教育培训，确保其掌握电缆敷设的基本知识和操作技能。
（2）检查施工人员是否穿戴好个人防护用品，如安全帽、绝缘手套、绝缘鞋等。
（3）对施工工具、设备进行检查，确保其安全可靠。
（4）对施工现场进行安全检查，排除安全隐患。
2. 电缆敷设过程中的注意事项（1）电缆敷设前，应确认电缆型号、规格、长度等符合设计要求。
（2）电缆敷设过程中，应保持电缆的整洁，避免电缆受到损伤。
（3）电缆敷设时，应按照电缆的走向和标高进行，确保电缆敷设整齐。
（4）电缆敷设过程中，严禁将电缆与其他金属物体接触，以免发生短路。
（5）电缆敷设时，应避免电缆受到外力挤压，以免损坏电缆绝缘。
（6）电缆敷设过程中，如需穿越墙、柱等障碍物，应采用电缆桥架或电缆导管。
（7）电缆敷设过程中，如需穿越地下室、隧道等潮湿环境，应选用防水电缆。
3. 电缆接头制作注意事项（1）电缆接头制作前，应确认电缆型号、规格、长度等符合设计要求。
（2）电缆接头制作过程中，应确保电缆剥皮均匀，不得损坏电缆绝缘。
（3）电缆接头制作时，应选用合格的电缆接头，确保接头质量。
（4）电缆接头制作完成后，应进行绝缘测试，确保接头绝缘性能良好。
（5）电缆接头制作过程中，严禁使用明火，以防火灾事故发生。
4. 电缆敷设后的检查（1）电缆敷设完成后，应对电缆进行外观检查，确保电缆无损伤、无短路。
（2）电缆接头制作完成后，应进行绝缘测试，确保接头绝缘性能良好。
（3）电缆敷设完成后，应对电缆的接地情况进行检查，确保接地可靠。
五、安全措施1. 施工现场应设置安全警示标志，提醒施工人员注意安全。
2. 施工人员应严格遵守操作规程，确保施工安全。
3. 施工过程中，如发现安全隐患，应立即停止施工，并及时整改。
技术交底记录电缆敷设
日期： 年 月 日
审核人：
日期： 年 月 日
2电缆敷设
1)根据整个工程的布局，电缆敷设按施工进度采取分工号施工的方法进行。
2)按设计图和施工现场实际状态认真核实电缆路径和走向，分清回路、用途（一般电源、确保电源、应急电源、动力回路等）和所敷设的电缆规格型号同设计图与现场是否一致。按电缆敷设方向，排列出电缆具体走向示意图和电缆敷设顺序表。电缆敷设必须保证：电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺损。
电缆头制作、安装
电缆查线、核相
电缆线路防火阻燃施工
三、操作工艺
1电缆的搬运及支架架设：
1)电缆短距离搬运，采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松驰，远距离搬运必须用吊车拖车并捆扎牢固，防止车上滚动、滑落出现事故。
2)电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。
6) 有较宽的操作场地，施工现场干净，并备有220V交流电源。
（二）材料要求
1.每盘电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆盘轴孔应完好无损。
2.所有电缆材料规格型号及电压等级应符合设计要求，产品合格证、技术文件齐全。
3.电缆外观完好无损，铠装无锈蚀、无机械伤，无明显邹折和扭曲现象。
4.附件部件应齐全，材质质量应符合产品技术要求。
5.低压电缆用1KV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。
6.6～10KV电缆敷设前应用2.5KV摇表测量绝缘，作耐压和泄漏试验，应符合国家和当地供电部门规定。
（三）主要机具
敷设电缆安全技术交底模板
一、交底对象所有参与敷设电缆的施工人员、管理人员、监理人员。
二、交底时间敷设电缆前，由项目负责人组织进行安全技术交底。
三、交底内容1. 安全意识教育- 强调安全生产的重要性，提高全员安全意识。
- 明确安全生产责任制，明确各岗位的安全职责。
2. 现场安全检查- 对敷设电缆的现场进行全面检查，确保现场安全。
- 检查电缆敷设路线，确认是否存在安全隐患。
- 检查施工现场的防护设施，确保其完好。
3. 电缆敷设前的准备工作- 检查电缆质量，确保电缆无破损、老化等现象。
- 确认电缆敷设路线，包括地面、地下、跨越等。
- 准备好敷设所需的工具、设备，如电缆盘、电缆卷筒、电缆桥架、电缆固定装置等。
4. 电缆敷设过程中的安全注意事项- 电缆敷设前，应对电缆进行绝缘测试，确保电缆绝缘性能良好。
- 敷设电缆时，应保持电缆垂直或水平敷设，避免电缆扭曲、打折。
- 电缆敷设过程中，应防止电缆受到外力损伤，如摩擦、挤压等。
- 电缆敷设时，应保持电缆与支架、桥架等固定装置的连接牢固。
- 电缆敷设过程中，应避免电缆与火源、热源等接触，防止电缆燃烧。
- 敷设电缆时，应保持施工现场的通风良好，防止有害气体积聚。
5. 电缆敷设后的检查- 敷设完成后，应对电缆进行外观检查，确保电缆敷设质量。
- 检查电缆固定装置是否牢固，确保电缆在运行过程中不会松动。
- 检查电缆绝缘性能，确保电缆在运行过程中不会发生漏电、短路等现象。
6. 紧急情况处理- 发生电缆破损、漏电等紧急情况时，应立即切断电源，并采取相应的应急措施。
- 紧急情况下，应立即通知相关人员，并组织人员进行救援。
7. 安全操作规程- 严格遵守电缆敷设的安全操作规程，确保施工过程安全。
- 电缆敷设过程中，应佩戴必要的防护用品，如安全帽、绝缘手套、绝缘鞋等。
四、交底要求1. 参与交底的人员应认真听取交底内容，并做好记录。
2. 施工过程中，应严格执行安全技术交底内容，确保施工安全。
3. 如发现安全隐患，应立即停止施工，并及时报告项目负责人。
电缆敷设技术安全交底模板
一、交底目的为确保电缆敷设工程的安全、高效、有序进行，预防安全事故的发生，特制定本安全交底。
二、交底对象1. 施工单位全体参建人员；2. 监理单位相关管理人员；3. 建设单位相关人员。
三、交底内容1. 电缆敷设前的准备工作（1）熟悉施工图纸、技术规范、操作规程，明确施工要求。
（2）检查电缆及附件的规格、型号、质量，确保符合设计要求。
（3）检查电缆敷设路线，确认无障碍物，确保电缆敷设顺利进行。
（4）准备电缆敷设所需工具、设备，如电缆盘、电缆牵引机、电缆桥架、电缆接头等。
2. 电缆敷设过程中的安全注意事项（1）敷设电缆时，应由专人统一指挥，确保施工有序进行。
（2）电缆敷设应合理安排，不得交叉，拐弯处要安排专人看管，防止电缆之间或电缆与其他硬物之间相摩擦。
（3）电缆敷设以机柜间为起点，按从远到近，集中排列，便于电缆的维护和管理。
（4）电缆敷设过程中，应保持电缆清洁，避免污物、水分等对电缆的损害。
（5）电缆敷设过程中，如遇电缆损坏，应立即停止敷设，进行修复或更换。
（6）电缆敷设时，应注意电缆弯曲半径，不得小于电缆允许的最小弯曲半径。
（7）电缆敷设过程中，应保持电缆沟、隧道、电缆井和人井的防水层完好。
（8）电缆敷设完成后，应进行绝缘测试，确保电缆绝缘性能良好。
3. 电缆敷设后的安全注意事项（1）电缆敷设完成后，应检查电缆接头，确保接头牢固、密封。
（2）电缆敷设完成后，应检查电缆桥架、电缆附件等，确保安装牢固、安全。
（3）电缆敷设完成后，应进行电缆线路的试运行，确保电缆线路运行正常。
四、安全技术交底1. 电缆敷设过程中，如发生事故，应立即停止施工，及时上报，并采取相应的救援措施。
2. 电缆敷设过程中，施工人员应穿戴好个人防护用品，如安全帽、工作服、绝缘手套等。
3. 电缆敷设过程中，应严格遵守操作规程，确保施工安全。
4. 施工现场应设置警示标志，提醒施工人员注意安全。
五、交底人及接收人签字交底人：_________ 接收人：_________日期：_________。
电缆敷设工程技术交底
电缆敷设工程技术交底一、准备工作1、电缆敷设前应熟悉图纸，明白每根电缆的编号、型号、起点、终点。
2、将电缆桥架内、电缆沟及保护导管内的杂物和积水清理干净，检查桥架、电缆沟支架及保护导管的接地应良好。
3、电缆敷设前应作绝缘检查，低压电缆用1000V兆欧表摇测其相间及对地绝缘电阻，其值不得低于0.5MΩ。
高压电缆作耐压试验。
应符合规定。
敷设完后再次进行检查。
二、施工阶段1、将放线架放平，电缆盘用厚壁钢管架在放线架上，并在其接触面上涂以黄油，减少转动时的磨擦力。
在电缆盘处设2～3人转动电缆盘。
根据电缆长度分段设8～10人牵引，电缆转弯处一定要设人1～2人。
敷设时，应有人统一指挥。
2、电缆敷设一般先敷设动力电缆，后敷设控制电缆，先敷设距离远的，后敷设距离近的。
每敷设一根电缆，应在其端头作标识，注明型号规格、编号及起终点，以免混淆。
3、电缆沟内应分层敷设。
一般上层走高压电缆，中层走低压电缆，下层走控制电缆。
在桥架内敷设时，采用隔板将动力电缆和控制电缆隔开，以免产生干扰。
电缆敷设时尽量避免交叉，严禁有扭曲和死弯。
桥架内敷设时，水平段每隔5～10m设固定点。
垂直段每1m设固定点。
4、电缆穿管时，用8＃铁线将电缆头部捆绑牢固。
并在导管内及电缆上涂抹滑石灰，以减少磨擦力，在线管出线口处用人工牵引铁丝，发生卡阻时应立刻拉回电缆，以防电缆保护层损坏。
5、根据电缆型号的不同，电缆的弯曲半径应大于其外径的10～20倍。
6、电缆出入电缆沟、竖井、建筑物、柜盘台以及管子管口处等均应作密封处理。
7、三相或单相的交流单芯电缆，不得单独穿于钢导管内。
8、电缆敷设完毕后，应在设计要求位置加堵防火墙。
9、直埋电缆时在电缆上下均匀铺设100mm厚细砂或软土，垫层上用砖衔接覆盖，回填土中去掉大块砖石等杂物。
直埋电缆在穿过马路或与管道交叉时应加保护管。
10、电缆应敷设易燃易爆气体管道和热力管道的下方，且交叉最小净距为0.5m，平行净距0.5～1.0m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆埋地敷设交底
1：电缆在室外直接埋地敷设的深度；人行道下应不小与0.8M，车行道下应不小于0.8M,穿越农田时不应小于1M，敷设时，应在电缆上面、下面各均匀敷设100MM厚的软土或细沙，在盖混凝土板、石板或砖等保护，保护板应超出电缆各侧50MM。
2：禁止将电缆放在其他管道上面或下面平行敷设。
3：电缆在壕沟内作波状敷设，预留1.5%的长度，以免电缆冷却缩短受到拉力。
4：在土壤中含有对电缆有腐蚀性物质(如酸、碱、矿渣、石灰等)或有地下电流的地方，不宜采用电缆直接埋地敷设。
如必须敷设时，视腐蚀程度，采用塑料护套电缆或防腐电缆。
5：电缆通过下列各管段应采用保护、穿管的内径应不小与电缆外径的1.5倍。
电缆通过建筑屋或构筑屋的基础、散水坡、楼板或穿墙等处。
电缆通过铁路、道路和可能受到机械损伤等地段。
电缆引出地面2M至地下200MM处的一段和人容易接触使电缆可能受到机械损伤的地方，除了穿管保护外，也可采用保护罩保护。
电缆与建筑屋构筑物基础平行时最小净距0.5M
电缆与水管最小净距不小于1 M
交低人：徐小军
被交地人：。
