CAD中的齿轮设计方法与实例解析

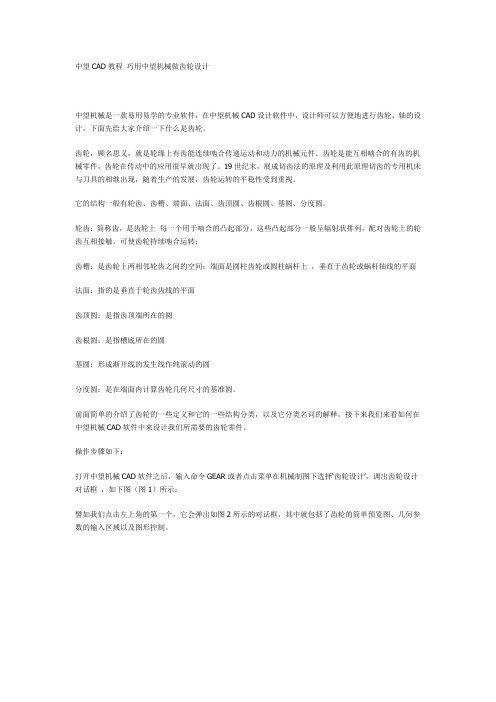

中望CAD教程 巧用中望机械做齿轮设计
中望CAD教程巧用中望机械做齿轮设计中望机械是一款易用易学的专业软件，在中望机械CAD设计软件中，设计师可以方便地进行齿轮、轴的设计，下面先给大家介绍一下什么是齿轮。
齿轮，顾名思义，就是轮缘上有齿能连续啮合传递运动和动力的机械元件。
齿轮是能互相啮合的有齿的机械零件，齿轮在传动中的应用很早就出现了。
19世纪末，展成切齿法的原理及利用此原理切齿的专用机床与刀具的相继出现，随着生产的发展，齿轮运转的平稳性受到重视。
它的结构一般有轮齿、齿槽、端面、法面、齿顶圆、齿根圆、基圆、分度圆。
轮齿：简称齿，是齿轮上每一个用于啮合的凸起部分，这些凸起部分一般呈辐射状排列，配对齿轮上的轮齿互相接触，可使齿轮持续啮合运转；齿槽：是齿轮上两相邻轮齿之间的空间；端面是圆柱齿轮或圆柱蜗杆上，垂直于齿轮或蜗杆轴线的平面法面：指的是垂直于轮齿齿线的平面齿顶圆：是指齿顶端所在的圆齿根圆：是指槽底所在的圆基圆：形成渐开线的发生线作纯滚动的圆分度圆：是在端面内计算齿轮几何尺寸的基准圆。
前面简单的介绍了齿轮的一些定义和它的一些结构分类，以及它分类名词的解释，接下来我们来看如何在中望机械CAD软件中来设计我们所需要的齿轮零件。
操作步骤如下：打开中望机械CAD软件之后，输入命令GEAR或者点击菜单在机械制图下选择…齿轮设计‟，调出齿轮设计对话框，如下图（图1）所示：譬如我们点击左上角的第一个，它会弹出如图2所示的对话框，其中就包括了齿轮的简单预览图、几何参数的输入区域以及图形控制。
图2同时，在绘制时，我们希望它绘制结束后，直接带有尺寸，这时我们只需要在“标注尺寸”的小方框内打上勾就可以，在这里面，我们只需要根据我们所需要的一些几何参数，选择图形控制方法（图形控制主要包括了左定位或者右定位，以及视图的选择），点击下方的确定就可以来绘制我们所需要的齿轮零件。
因为我们刚刚选择的第一个齿轮是一个比较简单的齿轮零件，所以我们看到的几何参数就是这些，但如图3所示的齿轮零件，它的几何参数和结构相对来讲，要复杂得多，所以我们在输入GEAR命令后，选择第三排的第一个，点击进去，此时，我们就可以在几何参数下面发现，多了一个按纽“结构尺寸”，点击此按纽，我们就可以对它的结构尺寸来进行参数设计（只需要根据我们的目标结构相对应的数据输入到文本框内即可），如图4所示。
齿轮画法-3d解析
在电影和游戏制作中，齿轮画 法可以用于制作特效和场景中 的道具。
在建筑设计中，齿轮画法可以 用于表现建筑结构、通风系统 和机械设备等。
02
3d齿轮画法解析
3d齿轮画法的原理与技术
原理
3D齿轮画法基于三维几何学和计算 机图形学原理，通过建立齿轮的三维 模型，利用计算机软件进行渲染和显 示，以实现逼真的齿轮效果。
齿轮画法在工业设计中的应用前景
复杂机械设计
随着工业设计的复杂度增加，齿轮画法将更加广泛应用于复杂机 械设计中，如汽车、航空航天和船舶等领域。
定制化设计
随着消费者需求的多样化，齿轮画法将更加注重定制化设计，以满 足不同用户的需求和喜好。
虚拟现实与增强现实
齿轮画法将与虚拟现实和增强现实技术结合，实现更加直观和沉浸 式的设计体验。
实例二：圆锥齿轮画法
总结词
圆锥齿轮的画法相对复杂，需要创建圆锥体来表示齿轮的形状。
详细描述
圆锥齿轮的画法包括创建两个圆锥体，一个代表齿轮的大端，另一个代表齿轮的小端。然后通过布尔运算将两个 圆锥体组合在一起，形成完整的齿轮。在参数化建模中，可以使用参数来控制齿轮的尺寸，如齿数、模数、压力 角等。此外，还需要考虑圆锥齿轮的螺旋角和旋向等因素。
实例三：蜗轮蜗杆画法
要点一
总结词
蜗轮蜗杆是一种特殊的齿轮传动方式，其画法需要创建蜗 杆和蜗轮两个部分。
要点二
详细描述
蜗轮蜗杆的画法包括创建蜗杆和蜗轮两个部分。蜗杆通常 使用圆柱体表示，而蜗轮则使用圆环体表示。然后通过布 尔运算将蜗杆和蜗轮组合在一起，形成完整的蜗轮蜗杆机 构。在参数化建模中，可以使用参数来控制机构的尺寸和 运动特性，如蜗杆的导程角、蜗轮的齿数等。此外，还需 要考虑机构的旋向和旋转方向等因素。
CAD外齿轮的画法
CAD外齿轮的画法创作步骤：1.单击“圆”按钮或者输入快捷键命令C，空格，以原点为圆心，绘制两个同心圆，半径分别为20和22,。
2.单击“直线”或输入直线命令L空格，捕捉上步绘制大圆的象限点，绘制齿轮的齿，3.单击“陈列”或输入命令AR。
使用环形陈列，数量22，填充角度360.4.单击修剪命令修剪，或输入快捷键命令TR，对图形进行修剪。
修剪完毕，使用面域对图形面域。
5.选择视图-三维视图-西南等轴测命令，转换视图，然后再单击“绘图-建模-拉伸”对所有图形进行拉伸，拉伸高度为5，6.选择修改-三维操作-差集命令，将上步拉伸后的圆柱体从外轮廓体中减去，7.单击“圆柱体”，以原点为圆心，绘制一个半径为20，高为3的圆柱体。
8.单击“移动”或快捷键命令M，将绘制好的圆柱体向上移动1，9.选择修改-三维操作-并集，对所有的实体进行并集处理。
10.选择视图-三维视图-俯视，转换视图，然后重复圆命令，以原点为圆心，绘制两个同心圆，半径分别为9和6，11.单击“直线”或快捷键L命令，捕捉圆心和半径为9的右象限点，绘制一条直线，然后再单击“偏移”或快捷键O命令，将绘制的直线向上向下各偏移2，12.再次重复直线命令，捕捉半径6的圆的上下两个象限点，绘制一条直线，然后利用偏移命令将直线向右偏移，偏移距离为7.13.绘制完毕，对偏移后的直线进行修剪。
14.选择视图-三维视图-西南等轴测，转换视图，然后利用面域命令对图形进行面域处理。
15.利用拉伸命令，拉伸刚绘制好的两个图形，拉伸高度为6.16.重复执行移动命令，将拉伸后的实体向下移动0.5，然后再单击“复制对象”将拉伸后的不规则实体复制一份。
17.重复差集处理，对上步绘制的实体进行差集处理，18.将外轮廓和内小圆柱进行并集处理。
19.再将上步并集好的图形对不规则的实体进行差集处理，20.单击“圆角”对齿轮的边沿进行圆角处理，圆角半径为0.4.21.单击视图-渲染-渲染命令。
机械CAD齿轮画法
机械CAD齿轮画法机械CAD齿轮画法最基本的齿轮传动是圆柱齿轮传动。
常见的圆柱齿轮按其齿的方向分成直齿、斜齿和人字齿等。
直齿圆柱齿轮由轮齿、幅板(或幅条)、轮毂等组成。
下面是YJBYS店铺为大家整理的机械CAD齿轮画法，希望大家喜欢直齿圆柱齿轮的画法1. 单个圆柱齿轮的画法国家标准规定，齿顶圆和齿顶线用粗实线绘制，分度圆和分度线用点画线绘制，齿根圆和齿根线用细实线绘制(或省略不画)。
在剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按不剖处理，齿根线用粗实线绘制。
未剖画法剖视画法单个圆柱齿轮的规定画法2. 圆柱齿轮的啮合画法在端视图中，啮合区内的齿顶圆用粗实线绘制;也可省略不画。
相切的两个分度圆用点画线绘制。
齿根圆省略不画。
在剖视图上，啮合区内一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用虚线绘制，虚线也可省略不画。
若不作剖视，则啮合区内的齿顶线不必画出，此时分度线用粗实线绘制。
齿轮啮合的规定画法两个齿轮啮合的间隙圆锥齿轮单个圆锥齿轮的规定画法圆锥齿轮通常用于垂直相交两轴之间的传动。
为了设计和制造方便，标准规定以大端的模数为准，用它决定轮齿的有关尺寸。
一对圆锥齿轮啮合也必须有相同的模数。
圆锥齿轮各部分几何要素的名称和规定画法。
圆锥齿轮各部分几何要素的尺寸，也都与模数m、齿数z及分度圆锥角δ有关。
其计算公式：齿顶高ha=m，齿根高hf=1.2m，齿高h=2.2m;分度圆直径d=mz，齿顶圆直径da=m(z+2cosδ)，齿根圆直径df=m(z-2.4cosδ)。
单个圆锥齿轮的画图步骤圆锥齿轮的规定画法一般用主、左两个视图表示，主视图画成剖视图，在投影为圆的左视图中，用粗实线表示齿轮大端和小端的齿顶圆，用点画线表示大端的分度圆，不画齿根圆。
单个圆锥齿轮的画图步骤：圆锥齿轮的啮合画法圆锥齿轮的啮合画法：主视图画成剖视图，对于标准齿轮来说，由于两齿轮的分度圆锥面相切，因此，其分度线重合，画成点画线;在啮合区内，应将其中一个齿轮的齿顶线画成粗实线，而将另一个齿轮的齿顶线画成虚线或省略不画。

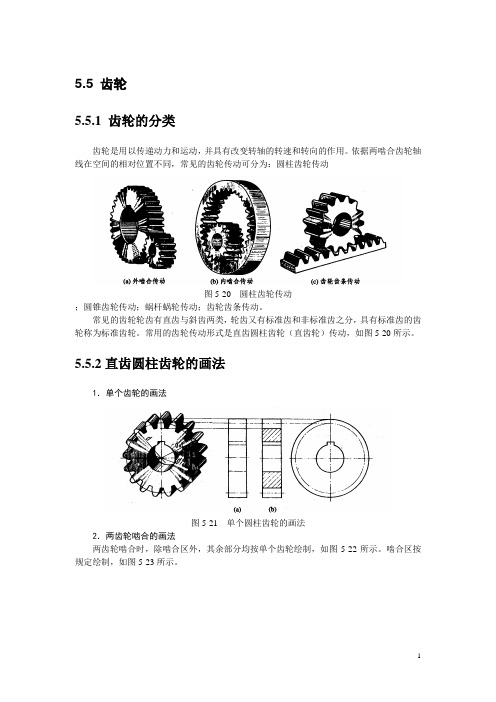

工程制图及AutoCAD(高教版)教案：5.5 齿轮
5.5 齿轮
5.5.1 齿轮的分类
齿轮是用以传递动力和运动，并具有改变转轴的转速和转向的作用。
依据两啮合齿轮轴线在空间的相对位置不同，常见的齿轮传动可分为：圆柱齿轮传动
图5-20圆柱齿轮传动
；圆锥齿轮传动；蜗杆蜗轮传动；齿轮齿条传动。
常见的齿轮轮齿有直齿与斜齿两类，轮齿又有标准齿和非标准齿之分，具有标准齿的齿轮称为标准齿轮。
常用的齿轮传动形式是直齿圆柱齿轮（直齿轮）传动，如图5-20所示。
5.5.2直齿圆柱齿轮的画法
1．单个齿轮的画法
图5-21单个圆柱齿轮的画法
2．两齿轮啮合的画法
两齿轮啮合时，除啮合区外，其余部分均按单个齿轮绘制，如图5-22所示。
啮合区按规定绘制，如图5-23所示。
图5-22直齿圆柱齿轮的啮合画法图5-23齿轮啮合区的规定画法在绘制两齿轮啮合图时，应注意以下几点：
①在垂直于齿轮轴线的投影面的视图（反映为圆的视图）中，两节圆应相切，齿顶圆均按粗实线绘制，在啮合区的齿顶圆也可省略不画。
齿根圆全部不画。
②在平行于齿轮轴线的投影面的视图（非圆视图）中，当采用剖视且剖切平面通过两齿轮的轴线时，在啮合区将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用虚线绘制，虚线也可省略。
③当不采用剖视而用外形视图时，啮合区的齿顶先不需画出，节线用粗实线绘制；非啮合区的分度线仍用点划线绘制，齿根线均不画出。
如图5-24所示为直齿圆柱齿轮的零件图。
在齿轮零件图中，除具有一般零件图的内容外，齿顶圆直径、分度圆直径必须直接注出，齿根圆直径规定不注；并在图样右上角的参数栏中注写模数、齿数、齿形角等基本参数。
图5-24 直齿轮零件图。
cad画齿轮教程
cad画齿轮教程当代设计软件的发展和普及，使得CAD（计算机辅助设计）成为工业设计师的得力助手。
在CAD中，齿轮是一种常见的设计元素，广泛用于机械和自动化设备中。
本文将为您介绍CAD绘制齿轮的基本步骤和技巧，希望能够帮助到初学者。
第一步，建立基本几何形状。
在CAD软件中，选择适合的绘图工具（如线条、矩形、圆形等），开始绘制齿轮的基本形状。
通常情况下，齿轮是一个圆形，可以用圆形工具勾勒出来。
根据实际要求，确定齿轮的直径和厚度，并在绘图板上绘制出来。
第二步，确定齿轮的齿数和模数。
齿数和模数是影响齿轮设计的两个重要因素。
齿数表示齿轮上的齿的数量，模数表示齿轮的齿高和齿宽之比，是一个关键的几何参数。
在CAD软件中，可以通过齿轮的直径和模数来确定齿数。
根据需要，可以调整齿轮的齿数和模数，以满足设计要求。
第三步，绘制齿轮的齿形。
齿形是齿轮设计的核心内容，决定了齿轮的传动性能和工作效率。
在CAD软件中，可以使用工具，如插入文本、插入形状等，绘制齿轮的齿形。
常见的齿形有直齿、斜齿、渐开线齿等，根据实际需要选择合适的齿形，并在绘图板上进行绘制。
第四步，修正齿形和优化齿轮的设计。
在绘制齿轮的过程中，可能会遇到一些问题，如齿轮齿形不对称、齿宽不均等。
可以利用CAD软件的工具，进行齿轮的修正和优化。
通过调整齿形参数，如齿高、齿宽等，可以实现齿轮设计的合理化和优化，提高齿轮的工作效率和传动性能。
第五步，添加其他细节和装饰。
在完成基本齿形绘制后，可以继续添加一些其他的细节和装饰，使齿轮设计更加完善和精美。
例如，可以在齿轮上绘制齿轮的法向、轴向等标记，并加以注释解释，便于别人理解和使用。
此外，还可以根据需要添加齿轮的孔和轴承等部件。
第六步，完成设计并进行检查。
在绘制齿轮的过程中，要注意检查绘图的准确性和合理性。
通过CAD软件的辅助工具和功能，可以对设计进行检查和修正。
例如，可以检查齿轮的尺寸、间隙、形状等是否符合设计要求，并进行调整和修正。
齿轮齿端啮合部位形状的3D设计及加工分析
1 齿端形状分类 输入轴倒档齿轮、倒档空转齿轮、低速同步器齿套和
各档位结合齿等的齿轮端部形状，为叙述方便起见，将其 称之为倒角面。 常见的倒角面大致有三种类型。
圆弧型螺旋倒角面，其法面轮廓为圆弧，该圆弧绕齿 轮轴线作螺旋运动形成圆弧型螺旋倒角面，见图 2。
R5
直 线（ 法 向）
1.1 螺旋型倒角面
螺旋型倒角面分为两种，一种是直线型螺旋倒角面，
40 15
Ra0.8
准12-00.2 准7 准2
R15 8
准12-00.013
10
图 15
3 齿端形状的加工
3.1 螺旋型倒角面的加工
螺旋型倒角面的加工设备一般选用凸轮式倒角机床
或数控倒角机床（ 用数控编程代替凸轮） 。 直线型螺旋倒
角面用图 8 所示的直刃倒角刀，圆弧型螺旋倒角面用图 9
所示的圆弧型倒角刀。 加工时，工件齿轮每转动一个齿，
制造业信息化
MANUFACTURING INFORMATIZATION 仿真 / 建模 / CAD/ CAM/ CAE/ CAPP
齿轮齿端啮合部位形状的 3D 设计及加工分析
董治中 （ 重庆青山工业有限责任公司 技术中心，重庆 402761）
摘 要：针对汽车手动变速器中的输入轴倒档齿轮、倒档空转齿轮、低速同步器齿套和各档位结合齿的端部形状进行详
（ 1） 直线型螺旋倒角面的设计
如图 7 所示， 以齿
端为草图平面， 在齿槽
中间绘出刀具轴剖面轮
廓。 刀尖所在圆直径根
据倒角深度要求确定，
刀尖大小以保证必要的
强度为原则， 刀刃倾斜
角度以处于齿槽中不干
涉齿廓为原则。 在刀尖
所在圆直径 do 上，初定
CAD软件中的齿轮设计技巧与要点
CAD软件中的齿轮设计技巧与要点在CAD软件中进行齿轮设计可以帮助工程师们更加高效地完成任务。
齿轮作为机械传动中常见的元件，其设计与参数选择直接影响到机械传动的性能。
因此，在进行齿轮设计时，需要注意一些关键要点和技巧。
首先，正确选择齿轮类型是设计的基础。
常见的齿轮类型包括直齿轮、斜齿轮、锥齿轮、蜗轮蜗杆等。
不同的齿轮类型适用于不同的工况和传动要求。
在选取齿轮类型时，需要综合考虑传动比、转速、扭矩等因素，并根据具体情况做出合适的选择。
其次，齿轮的齿数与齿廓曲线也是设计中需要注意的要点。
齿数是决定齿轮传动效果的重要参数，过高或过低的齿数都会对传动效率和噪声产生不利影响。
对于同一传动比的情况下，齿数越多，齿轮直径越小，相应的齿轮模数也会增大。
而齿廓曲线则会影响到齿轮的传动效率和接触应力分布。
常见的齿廓曲线有圆弧齿廓、渐开线齿廓等。
选择合适的齿廓曲线可以降低齿轮的噪声、提高传动效率。
此外，正确设置齿轮的几何参数也是设计中的重要一环。
齿轮的几何参数包括齿高系数、压力角、齿顶高度等。
齿高系数是决定齿轮牙形的重要参数，通过调整齿高系数可以实现不同的齿轨。
压力角是齿轮传动中直接决定齿轮接触力的因素，一般选择20°或30°的压力角。
齿顶高度则是决定齿轮强度和接触性能的重要参数，合理设置齿顶高度可以避免齿轮啮合时的顶隙与重合。
在CAD软件中进行齿轮设计时，还可以利用一些辅助功能和工具来提高设计的效率和准确性。
比如，可以使用CAD软件中的齿轮设计模块，通过输入齿数、齿廓和齿轮尺寸等参数，自动生成齿轮模型。
同时，还可以利用CAD软件中的仿真功能，对齿轮进行运动仿真和受力分析，以评估设计的可行性和性能。
总之，在CAD软件中进行齿轮设计时，需要注意齿轮类型的选择、齿数与齿廓曲线的设置以及齿轮的几何参数调整。
同时，合理利用CAD软件的辅助功能和工具，可以提高设计的效率和准确性。
二级圆柱齿轮减速器(CAD图纸6张).
目录概述 (2)设计任务书 (3)第1章传动方案的总体设计 (4)1.1传动方案拟定 (4)1.2电动机的选择 (5)1.3 传动比的计算及分配 (5)1.4 传动装置运动、动力参数的计算 (6)第2章减速器外传动件（三角带）的设计 (7)2.1功率、带型、带轮直径、带速 (7)2.2确定中心距、V带长度、验算包角 (8)2.3确定V带根数、计算初拉力压轴力 (8)2.4带轮结构设计 (9)第3章减速器内传动的设计计算 (10)3.1高速级齿轮传动的设计计算 (10)3.2低速级齿轮传动的设计计算 (14)3.3齿轮上作用力的计算 (18)第4章减速器装配草图的设计 (21)4.1合理布置图面 (21)4.2绘出齿轮的轮廓尺寸 (21)4.3箱体内壁 (21)第5章轴的设计计算 (22)5.1高速轴的设计与计算 (22)5.2中间轴的设计与计算 (28)5.3低速轴的设计计算 (35)第6章减速器箱体的结构尺寸 (41)第7章润滑油的选择与计算 (42)第8章装配图和零件图 (43)1.1附件设计与选择 (43)8.2绘制装配图和零件图 (43)参考文献 (44)致谢 (45)概述毕业设计目的在于培养机械设计能力。
毕业设计是完成机械制造及自动化专业全部课程学习的最后一次较为全面的、重要的、必不可少的实践性教学环节，其目的为：1. 通过毕业设计培养综合运用所学全部专业及专业基础课程的理论知识，解决工程实际问题的能力，并通过实际设计训练，使理论知识得以巩固和提高。
2. 通过毕业设计的实践，掌握一般机械设计的基本方法和程序，培养独立设计能力。
3. 进行机械设计工作基本技能的训练，包括训练、计算、绘图能力、计算机辅助设计能力，熟悉和运用设计资料（手册、图册、标准、规范等）。
设计任务书一、设计题目：带式输送机传动装置输送机连续工作，单项运转，载荷变化不大，使用期限10年，两班制工作，输送带速度允许误差为±0.5%二、原始数据：三、设计内容和要求：本毕业设计选择齿轮减速器为设计课题，设计的主要内容包括以下几方面：（1）拟定、分析传动装置的运动和动力参数；（2）选择电动机，计算传动装置的运动和动力参数；（3）进行传动件带、齿轮、轴的设计计算，校核轴、轴承、联轴器、键等；（4）绘制减速器装配图及典型零件图（有条件可用AutoCAD绘制）；（5）编写设计计算说明书。
cad直齿圆柱齿轮的绘制
cad直齿圆柱齿轮的绘制
简要操作步骤：
第一步：绘制主视图。
打开机械模板文件。
运用直线命令绘制定位中心线，然后绘制一组同心圆。
将竖直中心线偏移，运用autocad2006中的修剪命令重复修剪得到的图形。
第二步：绘制左视图。
首先绘制定位中心线，重复运用偏移命令将中心线偏移，然后运用修剪命令重复修剪图形，再通过调整图层修改图线的特性。
接着绘制直线，运用autocad2006中的镜像命令将此时的图形镜像。
对图形进行倒角修改和图案填充。
第三步：添加注释。
首先运用多行文字命令在左下方区域添加技术要求文本注释。
然后在右上方区域插入表格，并在表格内输入齿轮的相关数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD中的齿轮设计方法与实例解析齿轮是机械传动中常见和重要的元件之一，其作用是将动力传递给机械系统的其他部分。
在CAD软件中设计齿轮具有很大的优势，可以快速准确地创建和分析齿轮模型。
本文将介绍CAD中的齿轮设计方法和通过实例解析来展示其应用。
1. 齿轮的基本参数
在进行齿轮设计之前，首先需要了解齿轮的基本参数。
常见的齿轮参数包括齿轮模数、齿数、压力角、齿宽等。
齿轮模数是指每个齿轮的螺旋直径与其齿数之比，齿数表示齿轮上的齿数量。
压力角是齿轮齿面和法线之间的夹角，它决定了齿轮的强度和传动效率。
齿宽是齿轮的厚度，它决定了齿轮的承载能力和传动能力。
2. 齿轮的设计步骤
CAD软件提供了丰富的工具和功能来进行齿轮设计。
以下是一般的齿轮设计步骤：
第一步：确定齿轮类型和使用条件。
根据实际需求选择合适的齿轮类型，例如直齿轮、斜齿轮、圆柱齿轮等，并确定使用条件，如齿轮的传动比、转速、负载等。
第二步：确定齿轮参数。
根据使用条件和齿轮类型，确定齿轮的基本参数，如模数、齿数、压力角等。
第三步：创建齿轮模型。
使用CAD软件的建模功能，根据确定的
齿轮参数创建齿轮模型。
可以通过绘制基本几何图形、操作命令或者
导入齿轮库中的标准模型来实现。
第四步：齿面设计。
根据齿轮参数和设计要求，对齿面进行设计。
CAD软件提供了齿面生成工具，可以根据不同的齿轮类型和使用条件
自动生成齿面曲线。
第五步：齿轮参数分析。
使用CAD软件的分析工具对齿轮模型进
行参数分析，包括接触分析、应力分析、齿轮传动效率分析等。
通过
分析结果可以评估齿轮设计的合理性和可靠性。
第六步：优化设计。
根据分析结果和实际需求，对齿轮进行调整和
优化，使其达到设计要求。
可以通过修改齿轮参数、调整齿轮齿面形
状或者改变材料等方式来实现。
3. 实例解析：直齿轮设计
以直齿轮为例进行实例解析，展示CAD软件在齿轮设计中的应用。
第一步：确定齿轮类型和使用条件。
假设需要设计一对直齿轮用于传递动力，传动比为2:1，转速为1000rpm，负载为500Nm。
第二步：确定齿轮参数。
如传动比确定后，可根据公式计算出两个
齿轮的齿数，再根据设计要求确定模数、压力角等参数。
第三步：创建齿轮模型。
使用CAD软件创建两个相互啮合的直齿
轮模型，具体可采用绘制几何图形或导入标准模型的方式。
第四步：齿面设计。
根据确定的齿轮参数和齿面设计要求，使用CAD软件的齿面生成工具设计直齿轮的齿面。
可通过自动生成或手动调整齿面曲线。
第五步：齿轮参数分析。
使用CAD软件的分析工具对齿轮模型进行接触分析、应力分析和传动效率分析。
根据分析结果评估齿轮设计的合理性和可靠性。
第六步：优化设计。
根据分析结果对齿轮进行调整和优化。
可以通过修改齿轮参数、调整齿面曲线或改变材料等方式来提高齿轮的性能和可靠性。
通过以上步骤，可以在CAD软件中完成直齿轮的设计和分析。
CAD软件提供了丰富的工具和功能，能够提高齿轮设计的效率和准确性，为齿轮传动的设计和应用提供强有力的支持。
总结而言，CAD软件在齿轮设计中的应用非常广泛并且强大。
通过掌握齿轮的基本参数和使用CAD软件的设计工具，可以快速准确地进行齿轮的建模、齿面设计和分析。
这为机械工程师提供了更多的设计选择和优化方案，提高了齿轮传动的设计效率和质量。
