管井井点降水方案
工程降水井点施工方案(3篇)
第1篇一、工程概况本工程为某住宅小区建设，占地面积约12000平方米，基坑开挖深度约5米。
根据地质勘察报告，施工场地地下水位较高，地下水位埋深约为地表下2米，土层主要为粉质粘土和砂质粉土，具有较强的透水性。
为确保基坑施工安全，降低地下水位，特制定本工程降水井点施工方案。
二、施工目的1. 降低地下水位，保证基坑施工安全；2. 减少基坑开挖过程中因地下水渗流引起的土体失稳现象；3. 提高地基承载力，为后续施工创造有利条件。
三、施工方法1. 井点降水方法选择根据工程地质条件和施工要求，本工程采用轻型井点降水方法。
轻型井点降水方法具有施工简单、设备轻便、降水效果显著等优点，适用于本工程地下水位较高、土层透水性较强的特点。
2. 井点布置（1）井点管布置：根据基坑平面尺寸和地下水位分布，将井点管布置成环形，井点管间距为1.5米，总管间距为3米。
（2）井点管深度：井点管深度根据地下水位埋深和降水深度要求确定，一般深度为3米。
3. 施工步骤（1）施工准备：准备施工所需的材料、设备、工具等。
（2）开挖井点坑：在井点管布置位置开挖井点坑，坑口直径为0.8米，深度为1.0米。
（3）安装井点管：将井点管插入井点坑内，确保井点管垂直。
（4）连接总管：将井点管与总管连接，连接处采用胶带密封。
（5）抽水设备安装：在地面安装抽水设备，连接总管与抽水设备。
（6）试抽水：启动抽水设备，进行试抽水，检查井点降水效果。
（7）观测记录：在施工过程中，定期观测地下水位变化，记录数据。
四、施工质量控制1. 井点管安装：确保井点管垂直、稳定，连接处密封良好。
2. 总管连接：确保总管与井点管连接紧密，无渗漏。
3. 抽水设备：检查抽水设备运行正常，无异常噪音。
4. 观测记录：准确记录地下水位变化，为后续施工提供依据。
五、施工安全措施1. 施工人员应佩戴安全帽、手套等防护用品。
2. 施工现场设置安全警示标志，确保施工安全。
3. 施工过程中，注意观察井点降水效果，如发现异常情况，立即停止施工，查找原因，采取措施。
管井井点降水

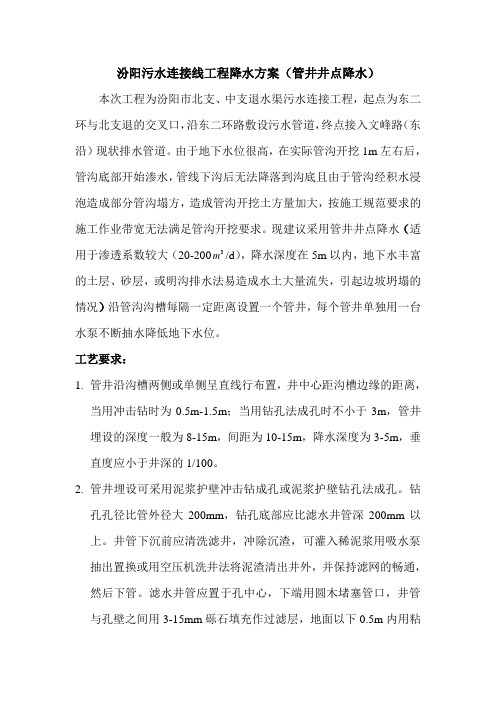

汾阳污水连接线工程降水方案（管井井点降水）本次工程为汾阳市北支、中支退水渠污水连接工程，起点为东二环与北支退的交叉口，沿东二环路敷设污水管道，终点接入文峰路（东沿）现状排水管道。
由于地下水位很高，在实际管沟开挖1m左右后，管沟底部开始渗水，管线下沟后无法降落到沟底且由于管沟经积水浸泡造成部分管沟塌方，造成管沟开挖土方量加大，按施工规范要求的施工作业带宽无法满足管沟开挖要求。
现建议采用管井井点降水（适用于渗透系数较大（20-2003m/d），降水深度在5m以内，地下水丰富的土层、砂层，或明沟排水法易造成水土大量流失，引起边坡坍塌的情况）沿管沟沟槽每隔一定距离设置一个管井，每个管井单独用一台水泵不断抽水降低地下水位。
工艺要求：1.管井沿沟槽两侧或单侧呈直线行布置，井中心距沟槽边缘的距离，当用冲击钻时为0.5m-1.5m；当用钻孔法成孔时不小于3m，管井埋设的深度一般为8-15m，间距为10-15m，降水深度为3-5m，垂直度应小于井深的1/100。
2.管井埋设可采用泥浆护壁冲击钻成孔或泥浆护壁钻孔法成孔。
钻孔孔径比管外径大200mm，钻孔底部应比滤水井管深200mm以上。
井管下沉前应清洗滤井，冲除沉渣，可灌入稀泥浆用吸水泵抽出置换或用空压机洗井法将泥渣清出井外，并保持滤网的畅通，然后下管。
滤水井管应置于孔中心，下端用圆木堵塞管口，井管与孔壁之间用3-15mm砾石填充作过滤层，地面以下0.5m内用粘土填充夯实。
3.水泵的设置高度应根据降水深度和选用水泵最大真空吸水高度而定，一般为5-7m。
当吸程不够时，可将水泵设在基坑内。
4.管井使用时应经试抽水，检查出水是否正常，有无淤塞等现象，如情况异常应检修好后方可正常使用。
抽水过程中应经常对抽水设备进行检查，并对井内水位下降和流量进行观测和记录。
管井降水施工方案
管井降水施工方案本工程位于遂宁市船山区，场地原为居民宅基地、种植地及居民道路，经过拆迁，现用建渣铺垫。
该标段共建3栋高层和局部商业楼，设计地下二层，地上1~32层，建筑面积约为m2，商业楼面积为m2，建筑高度为6米~99.45米。
基础形式为筏板基础和桩基础，主楼筏板厚度为1200，地下室筏板厚度为300，基础梁高度为1150.编制依据包括XXX出具的南滨帝景A区地质勘查报告、《基础结构平面布置图》和相关规范、规程、标准。
其中包括中华人民共和国、行业和XXX颁布的建筑结构和建筑施工的各类规范、规程及验评标准、ISO9001质量管理标准、ISO环境管理标准、OSHMS职业安全健康管理标准等。
工程概况介绍完毕后，下一步需要对地下水文概况进行分析。
遂宁位于四川盆地中部，属亚热带温暖湿润气候，气候条件优越。
根据水文资料，区域内涪江河年平均水位约为273.00m，最大流量约273.00m3/s，涪江历史最高洪水约为278.174m，流量为m3/s。
拟建场地在地貌上属涪江Ⅰ级阶地，地下水主要为孔隙潜水，水量丰富，水位变化主要受季节性降水及涪江水位控制。
根据地勘，水位一般在砂卵石层中，厚度约为7～10m，稳定水位埋深约0.3-2.0m。
基坑降水是工程的先行工作，为确保土方开挖的顺利施工必须在土方开挖前10天进行降水。
人工降水的方法有多种，结合本工程的水文地质条件和该地区以往降水经验，采用管井井点降水是本工程优选的方法，其降水效果好、作业条件简单、运行管理方便、操作维修简便、运行成本低、可塑性大。
井点设计依据包括勘察报告、红线图、技术规范等。
基坑涌水量计算采用《建筑基坑支护技术规范》(120-2012)附录E公式E.0.1进行，计算得到基坑涌水量为Q = 113.04m3/h。
根据计算结果，基坑总涌水量为7360.8立方米/天。
为了计算降水井的数量，需要先计算单井出水量，根据公式计算得到单井出水量为851.4立方米/天。
井点降水施工方法
井点降水施工方法
（1）降水井布置
基坑降水以管井井点降水为主，排水沟明排为辅。
坑内降水主要以降压井和疏干井为主，每口降水井降水范围200平方米，井点埋设深度L=h+5m（h为基坑深度）。
基坑开挖前20天必须采用真空深井进行井点降水，坑内降水深度宜控制在坑底以下1m，坑外设置水位观测孔，施工时严格控制坑外水位变化幅度。
开挖至坑底施工底板时，在底板设置泄水孔，待顶板覆土及内部铺装层施工完成后方可封孔。
开挖过程中，应做好基坑内的排水工作，如在雨季施工，须配备足够的抽水设备, 并做好基坑外的排水、截水工作。
基坑内排水沟在施工垫层前应分段用粘土回填，以免水在沟内流动破坏地基土体。
基坑内外均需设置适量的水位观测孔，以便监测基坑内地下水位及降水对坑外水位的影响，控制周围地面的沉降。
降水过程中应加强对地下管线的监测，为减少基坑降水对周边建构筑物、地下管线的影响，在建构筑物与基坑之间宜设置回灌井，视地下水位监测情况进行地下水回灌。
图7.6-1 降水井构造图
图1-2 降水井封堵示意图
（2）施工工艺
采用泥浆循环钻进、机械吊装下管成井施工流程
井点测量定位→挖井口、安护筒→钻机安装、就位→钻孔成孔→底砾垫层→吊放井管→井管与孔壁间的砾石过滤层→洗井→井管内
下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕封井。
根据井点平面布置，使用全站仪测放井位，井位测放误差小于30cm。
当布设的井点受地面障碍物影响或施工条件影响时，现场可作适当调整（详见专项施工方案）。
井点降水施工方案
编制人: 审核人: 批准人: 日期: 基坑降水施工方案目录第一章编制依据 (1)1.1技术文件 (1)1.2规程规范 (1)第二章工程概况 (2)2.1场地位置 (2)2.2工程概况 (2)第三章降水设计方案 (2)3.1、降水选型 (2)3.2、降水参数计算 (2)3.3、降水井深度及布置 (4)第四章降水施工工艺 (4)4.1、管井井点施工 (4)4.2、轻型井点施工 (5)4.3、抽水、排水 (5)第五章施工组织 (6)5.1人员组织 (6)5. 2降水井的运行管理 (6)5.3、质量控制措施 (7)第六章安全生产与文明施工 (7)6.1、安全生产 (7)6.2、文明施工 (7)第一章编制依据1.1 技术文件《******工程总平面布置图》《******工程岩土工程详细勘察报告》1.2 规程规范第二章工程概况2.1 场地位置****** 19#楼位于**********,交通运输便利；地貌单元属山前冲洪积平原、适宜工程兴建。
2. 2工程概况******三期工程19#楼结构形式为：框架剪力墙结构，地下一层，地上18 层，抗震设防烈度为6度，基底占地面积753.59肝，住宅面积13637.48m%住宅高度：52.50m （室外地坪至屋面面层），结构的设计使用年限为50年，建筑物耐火等级：地下室一级，其他二级；建筑结构安全等级：二级。
基坑采用自然放坡，放坡坡度1： 0.8O第三章降水设计方案3.1、降水选型根据拟建筑物基础特征、场区地层、挖深、水文地质条件，本工程采用的降水方法为：周围进行轻型井点降水（考虑车库施工期间为降雨较多季节需轻型井点截水），中间采用大口径管井降水法。
3.2、降水参数计算根据本地经验及附近场地地层渗透系数，结合本场区基坑范围大小、水位埋深及降深值，采用定水头补给边界完整潜水井计算公式计算：1、轻型井点降水轻型井点布置在基坑放坡线外处，其作用:第一起到阻断周围的水不在涌入基坑内；第二起到基坑周边局部降水的作用。
顶管工程管井降水施工方案
顶管工程管井降水施工方案一、施工前的准备工作1、确定降水目标在顶管施工之前，首先要对施工区域的地形、地质、水文等情况进行详细调查和分析，准确掌握地下水的分布状况及其渗流规律。
根据地下水的水位及排水需要，确定降水的目标和方案。
2、确定降水方式根据施工现场的特点和水文地质情况，确定降水的方式和方法。
一般采用井点降水和排水沟结合的方式。
3、制定降水方案根据降水目标和降水方式，制定详细的降水方案。
包括降水定位、井点布设、降水井的设计和排水管道的设置等。
二、施工中的降水措施1、井点降水在顶管施工现场，根据地下水的分布情况和渗流规律，选择合适的井点。
首先进行井点布设，然后进行井点开挖和加固。
在进行井点开挖的同时，要做好井点支护及防渗工作，确保井壁的稳定和井点的密封。
2、排水沟建设在顶管工程施工现场，根据地下水的分布情况和渗流规律，设置排水沟，将地下水引向降水井。
排水沟的断面宽度、深度和坡度要根据地下水水位、排水管道的流量和排水能力进行合理设计和计算。
3、加强监测在降水施工过程中，要不断监测降水效果和施工现场的地下水位。
一旦发现地下水位的异常变化，要及时采取相应的对策。
同时，还要对降水工程的施工质量和安全进行监督和检查，确保施工过程中不出现质量和安全事故。
4、排水管道设置在进行降水施工的同时，要根据地下水位和排水管道的流量，合理设置排水管道。
排水管道的规格和材质要符合工程要求，同时要对排水管道进行定期的清理和维护，确保排水管道畅通无阻。
三、施工后的巡视和维护1、巡视和监测在顶管工程施工完成后，要定期进行施工现场的巡视和监测，掌握地下水的动态变化情况。
一旦发现地下水位的异常变化，要及时采取相应的对策，确保地下水位的稳定和施工现场的安全。
2、维护管理在顶管工程施工完成后，要对降水设施进行及时的维护和管理。
定期对降水井和排水管道进行清理和维修，确保降水设施的正常运行和使用。
四、降水施工中的注意事项1、确保工程质量降水施工是顶管工程施工中的重要环节，要注意降水设施的设计和施工质量。
管井井点降水施工组织方案~最新
220千伏上泗变电站工程管井井点降水施工方案中国能源建设集团火电建设（章）2016年11月（签字页）批准：年月日审核：年月日编写：年月日目录一、工程概况 (2)二、编制依据 (2)三、工程地质与水文地质条件 (3)3.1、工程地质条件 (3)3.2、水文地质条件 (3)四、降水方案的选择 (3)4.1、深井设置计算 (4)4.2、深井井点现场平面布置 (4)4.3、降水效果及影响围 (6)五、施工技术措施 (6)5.1、深井降水施工工艺流程 (6)5.2、降水管布置与深井井点系统设备 (6)5.3、地上排水管施工 (6)5.4、降水电路 (7)5.5、深井施工 (7)5.6、基坑排水沟施工 (7)六、施工准备 (7)七、操作工艺 (8)八、质量标准 (9)九、成品保护 (9)十、管井拆除 (9)十一、安全、环保措施 (9)附图：管井平面布置图 (10)220千伏上泗变电站工程管井井点降水施工方案一、工程概况本工程位于市西湖区，靠近长深高速袁富互通，紧邻周二路，交通便利。
本工程位于钱塘江北岸，地貌单元属于河口冲海相平原，场地地形相对平坦。
总建筑面积为5778平方米，地上2层，地下1层，建筑结构形式为框架结构，建筑结构的安全等级：二级，合理使用年限为50年，建筑耐火等级为一级，抗震设防裂度为7度。
基槽底设计标高为-4.35米，局部为-5.6米（消防水池所在位置）。
本工程基础形式为钢筋混凝土筏板基础。
二、编制依据本次基坑降水设计主要依据以下技术法规和参考资料：1、《岩土工程勘察报告》2、施工现场临时用电安全技术规JGJ46-20053、建筑机械使用安全技术规程JGJ33-20124、设计单位完成的施工图纸三、场地的工程地质与水文地质条件3.1、工程地质条件根据场地野外钻探结果，拟建工程场地地基主要为第四系冲洪积、淤积成因的粘质粉土、砂质粉土、淤泥质粉质粘土、粉质粘土、粉土、细沙、圆砾组成，基坑开挖涉及的土层有（0）层杂填土、（1）层粘质粉土、（2）层砂质粉土，所址区浅部地基土的组成与性质从上而下分述如下：（0）层杂填土：杂色，粉土、粘性土、碎石、淤泥等为主，结构松散为主。
管井降水主要施工方法及技术要求
管井降水主要施工方法及技术要求摘要：管井降水是在城市建设中常见的一项工程技术，其作用是通过排水管将地下水排出井外，以确保施工现场的干燥与安全。
本文将介绍管井降水主要的施工方法和技术要求。
一、施工方法1. 井外降水法井外降水法是管井降水的常用方法之一。
在施工前，首先需要明确井口的位置和井筒的深度。
然后，在井口周围挖掘足够深度和宽度的坑，以容纳降水设备。
然后，将降水设备安装在坑底，并通过管道与井的底部连接。
最后，通过启动降水设备，将地下水引入管道并排放到井外。
2. 封闭井内降水法封闭井内降水法适用于井筒环境条件较差或项目要求保持井内环境相对干燥的情况。
在施工前，需要先封闭井口，以防止地下水进入井内。
然后，在井内挖掘降水井，将降水设备安装在降水井内。
通过管道将地下水引入降水设备，并将水分从井内排放到井外。
3. 吸水井降水法吸水井降水法适用于地下水位较高或地下水压较大的情况。
在施工前，需要明确井筒的深度和井口的位置，然后在地下水位以上挖掘一个足够深且满足降水需求的吸水井。
通过吸水井从井底抽取地下水，然后将水分通过管道排放到井外。
二、技术要求1. 降水设备选择及安装选择合适的降水设备对于施工的顺利进行至关重要。
在选择降水设备时，应考虑地下水位、地下水渗透性、井筒尺寸等因素，确保降水设备能够满足降水需求。
在安装降水设备时，需要确保设备固定牢固、防水性能良好，并与井底或降水井充分连接。
2. 地下水处理及排放地下水处理是保障施工环境的关键步骤。
在地下水排放之前，需要对地下水进行处理，以去除悬浮物、沉淀物和污染物。
处理地下水的方法包括沉淀池、过滤装置等。
在排放地下水时，应符合环境保护的相关要求，确保不会对周围水体环境造成污染。
3. 安全措施的落实在进行管井降水施工时，必须严格遵守相关的安全操作规程。
施工人员须穿戴好符合要求的防护装备，熟悉降水设备的操作方法，并随时注意施工现场的安全状况。
同时，应设置警戒线和标志牌，提醒周围人员注意安全，并进行必要的警示和提示。
管井井点降水工程施工方案设计
管井井点降水施工方案编制依据：《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规》GB50202-2002工程施工图纸岩土工程勘察报告及按建设单位要求，本工程采用管井井点降水，根据工程现场实际情况及地质报告编制以下施工方案。
一、工程概况(详见方案说明)二、施工准备1、材料无砂混凝土管(滤管)、滤网、2~4mn砂碎石混合料、潜水钻机、泥浆车、泥浆泵、清水泵、潜水泵等。
2、作业条件(1)现场三通一平已完成。
(2)地质勘测资料齐全，根据地下水位埋深、土层分布和基坑放坡系数，确定井点位置、数量和降水深度。
三、井点设置及计算本工程按建设单位要求及地质情况，采用管井井点降水，呈矩形布置。
井点沿基坑周围离边坡上缘 1.5 —1.0米呈矩形布置，井点深入透水层6-9米，还应比所需降水的深度深6—8米，井距采用25-30 米。
以均质调节池为例进行计算：四、工艺流程井点测量定位T挖井口T安护筒T钻机就位T钻孔T回填井底砂垫层T吊放井管T回填井管与孔壁间的碎石过滤层T洗井T井管下设水泵、安装抽水控制电路T试抽水T降水井正常工作T降水完毕拔井管T封井五、操作要点及技术要求1.定位：根据设计的井位及现场实际情况，准确定出各井位置，并做好标记。
2.采用循环钻成孔，孔径一为300mm用泥浆护壁，孔口设置护筒、，以防孔口塌方，并在一侧设排泥沟、泥浆池。
成孔后立即清孔，并安装井管。
井管下入后，井管的滤管部分应放置在含水层的适当围；并在井管与孔壁间填充碎石滤料。
3.安装水泵前，用压缩空气洗井法清洗滤井，冲除尘渣，直到井管排出的水由浑变清，达到正常出水量为止。
4.采用DN50水泵，及DN50塑料管将地下水排到建设单位指定的排水沟。
水泵安装后，对水泵本身和控制系统做一次全面细致的检查，合格后进行试抽水，满足要求后转入正常工作。
5.观测井中地下水位变化，做好详细记录。
六.质量要求1.基坑周围井点应对称，同时抽水，使水位差控制在要求限度。
管井井点降水施工方案-最新
220千伏上泗变电站工程管井井点降水施工方案中国能源建设集团浙江火电建设有限公司（章）2016年11月（签字页）批准：年月日审核：年月日编写:年月日目录一、工程概况 (2)二、编制依据 (2)三、工程地质与水文地质条件 (3)3.1、工程地质条件 (3)3。
2、水文地质条件 (3)四、降水方案的选择 (3)4。
1、深井设置计算 (4)4。
2、深井井点现场平面布置 (4)4。
3、降水效果及影响范围 (6)五、施工技术措施 (6)5.1、深井降水施工工艺流程 (6)5。
2、降水管布置与深井井点系统设备 (6)5。
3、地上排水管施工 (6)5.4、降水电路 (7)5.5、深井施工 (7)5。
6、基坑排水沟施工 (7)六、施工准备 (7)七、操作工艺 (8)八、质量标准 (9)九、成品保护 (9)十、管井拆除 (9)十一、安全、环保措施…………………………………………………。
9附图：管井平面布置图………………………………………。
.10220千伏上泗变电站工程管井井点降水施工方案一、工程概况本工程位于杭州市西湖区，靠近长深高速袁富互通,紧邻周二路,交通便利。
本工程位于钱塘江北岸，地貌单元属于河口冲海相平原，场地地形相对平坦。
总建筑面积为5778平方米，地上2层,地下1层，建筑结构形式为框架结构,建筑结构的安全等级：二级，合理使用年限为50年，建筑耐火等级为一级，抗震设防裂度为7度。
基槽底设计标高为—4。
35米，局部为-5。
6米（消防水池所在位置)。
本工程基础形式为钢筋混凝土筏板基础。
二、编制依据本次基坑降水设计主要依据以下技术法规和参考资料:1、《岩土工程勘察报告》2、施工现场临时用电安全技术规范JGJ46—20053、建筑机械使用安全技术规程JGJ33—20124、设计单位完成的施工图纸三、场地的工程地质与水文地质条件3。
1、工程地质条件根据场地野外钻探结果，拟建工程场地地基主要为第四系冲洪积、淤积成因的粘质粉土、砂质粉土、淤泥质粉质粘土、粉质粘土、粉土、细沙、圆砾组成，基坑开挖涉及的土层有（0）层杂填土、（1)层粘质粉土、(2）层砂质粉土，所址区浅部地基土的组成与性质从上而下分述如下：(0)层杂填土：杂色,粉土、粘性土、碎石、淤泥等为主，结构松散为主.主要分布在农庄、路面、田埂、民房基础、鱼塘底等地段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管井井点降水方案
引言
管井井点降水方案是在建筑施工中常用的一种地下水控制措施，用于降低地下水位。
本文将介绍管井井点降水方案的具体实施步骤和注意事项。
1. 问题描述
在某建筑工地的施工现场，地下水位较高，给施工带来了一定的困扰。
为了保证施工的安全和顺利进行，需要进行降水处理。
降水方案包括确定井点位置、设置降水管井和排水管道，以及具体的降水方案等。
2. 管井井点选择和设置
2.1 井点选择井点的选择应该考虑以下几个因素： - 地下水位高程 - 工地周边地形和地质条件 - 施工区域的尺寸和形状 - 降水后的水量和排水能力要求
2.2 井点设置确定好井点位置后，需要进行井点的设置： - 使用钻孔等设备进行井点开挖 - 井点的直径和深度应根据降水需求进行确定 - 井点底部设置过滤层和集水管，以确保有效的排水效果
3. 管道和排水系统设计
3.1 管道设计根据降水需求和工地的具体情况，设计合适的管道网络： - 确定主管道和分支管道的位置和尺寸 - 确保管道的坡度合理，以保证水能流畅排出
3.2 排水系统设计排水系统设计包括： - 设计合适的泵站以提升排水水位 - 设计排水管道的连通和分流情况 - 考虑雨水回收系统的安装和利用
4. 降水方案
4.1 降水计算根据地下水位高程、地质条件和施工区域尺寸，进行降水量的计算。
可以通过地下水位观测和降水试验来确定准确的降水量。
4.2 降水方案根据降水计算结果和工地的具体情况，制定降水方案： - 确定降水的时间和频率，以及每次降水的水位控制要求 - 确定降水的持续时间和速率，以及降水过程中的水位监测频率 - 降水过程中的安全和应急预案
5. 实施和监测
5.1 施工操作根据降水方案进行具体的施工操作： - 进行井点开挖和设置 - 安装管井和排水管道 - 设置排水泵站和降水设备 - 进行降水操作和监测
5.2 监测与调整施工过程中需要进行实时的监测和调整： - 监测地下水位和排水效果 - 根据监测结果及时进行调整和改进 - 保证施工过程的安全和顺利进行结论
通过管井井点降水方案的实施，可以降低地下水位，为建筑施工提供良好的施工条件。
在实施过程中需要注意选择合适的井点、设计合理的管道和排水系统，并进行实时的监测和调整。
在降水过程中还需要制定应急预案，确保施工的安全性。
