电学综合专题
专题14变化及取值范围类电学综合计算专题(原卷版)-决胜2021年中考物理压轴题全揭秘
专题14—变化及取值范围类电学综合计算专题考点01：极值类电学综合计算题：此考点通常是题目中给出了若干已知电学物理量，同时对某些物理量进行了限定，如要求灯泡两端电压不超过额定电压或给出电流表或电压表的量程，或者给出了变阻器的规格，要求在保证电路安全的这些限定条件下，求某个物理量的最大值或最小值。
【易错警示】此考点应注意：无论求哪个物理量的最大值或最小值均必须保证电路安全，即不能损坏电表，也不能损坏灯泡及滑动变阻器，然后才能利用题中给出的已知条件去求解某个物理量的极值；另外应注意在题中给出多个条件时，必须注意分析隐藏的条件，避免“顾此失彼”如电路中给出了电流表的量程、变阻器的规格，在串联电路中当从最大电流入手去求解某个物理量时还要考虑所求电流是否超过了灯泡的额定电流；如果给了多个用电器的额定电压，若并联应注意通常以额定电压较小的电压值为电源电压。
例1：（2020唐山路北区一模）如图所示的电路中，电源电压为18V且保持不变，电阻R1的阻值为10Ω，滑动变阻器R2上标有“200Ω、1A”字样，电压表有“0—3V和0—15”两个量程，电流表有“0—0.6A和0—3A”两个量程。
（1）闭合开关将滑片移到某一位置时，电流的大小为0.5A，求R1的功率和电压表的示数。
（2）若用电阻R3来替换R1选择适当的电表量程，调节滑动变阻器滑片，使电压表的示数变化最大，在保证安全的情况下，则满足要求的R3的最大值和最小值各多大。
【变式11】（2021河北中考预测试题）在如图所示的电路中电源电压为9V，滑动变阻器R1标有“50Ω、2A”字样。
①现将变阻器R1的滑片P移到右端，闭合开关S，求电流表的示数。
②再将阻值为10Ω的电阻R2以某种方式接入如图所示的电路中，闭合开关S后，滑动变阻器的滑片P在R1的某两点之间移动过程中，观察电流表，得到了三次电流值，如下表所示。
（a）当电流表的示数为0.3A时，求变阻器R1接入电路的电阻。
电学知识大综合题汇编含答案版(陈章义)20190510
电学知识大综合题汇编1、一只灯泡上标有“12V 6W ”的字样，(若不考虑温度对灯丝电阻的影响)则(1)这只灯泡的额定电流是__0.5A ___电阻是__24Ω___； (2)要把这只灯泡接在电压为15V 的电源上使用，应____串联____联一只____6____欧的电阻； (3) 要把这只灯泡接在电流为1A 的电路上使用，应___并_____联一只___24_____欧的电阻； (4)若灯泡两端的实际电压为6V ，则灯泡的实际功率是____1.5W_____ _额定功率是_ ___6W _____；(5)若灯泡的实际功率是3.84w ，则电路中的电流是___0.4A ____ ；(6)若灯泡的实际功率是32w ，则加在该灯泡两端的实际电压是__4V _____ ； (7)若灯泡的实际电压变为额定电压的53,则灯泡的实际功率变为额定功率的__259__。
(8)若将该灯泡与标有“9V 3W ”的灯泡串联，则允许加在这两灯泡两端的电源电压最高为___17V_____;此时它们的实际功率分别为______2.67W _______、_________3W__________;总功率为______5.67W ________。
标有___”9V 3W ”_______灯亮些。
(9) 若将该灯泡与标有“10Ω 3.6W ”的灯泡并联，则允许加在这两灯泡两端的电源电压最高为___6V _____;此时它们的实际功率分别为_____1.5W________、_______3.6W____________;总功率为_____5.1W _________。
标有___“10Ω 3.6W ”______灯亮些。
2、保护电路、阻值范围的题小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V ，电压表的量程为O ～3V ，电流表的量程为0～0.6A ，滑动变阻器的规格为“20Ω 3.2W ”，灯泡标有“2.5V 1.25W”字样。
高中电学综合试题及答案
高中电学综合试题及答案一、选择题（每题4分，共40分）1. 一个电阻为R的导体两端的电压为U，通过导体的电流为I，则下列说法正确的是（）。
A. 导体的电阻R与电压U成正比B. 导体的电阻R与电流I成正比C. 导体的电阻R与电压U和电流I无关D. 导体的电阻R与电压U成反比答案：C2. 根据欧姆定律，下列说法正确的是（）。
A. 导体中的电流与导体两端的电压成正比，与导体的电阻成反比B. 导体中的电流与导体两端的电压成反比，与导体的电阻成正比C. 导体中的电流与导体两端的电压无关，与导体的电阻成正比D. 导体中的电流与导体两端的电压无关，与导体的电阻成反比答案：A3. 一个电路中，电阻R1和R2串联，电压表测量R1两端的电压，电流表测量电路中的电流。
下列说法正确的是（）。
A. 电压表的示数等于R1两端的电压B. 电流表的示数等于通过R1的电流C. 电压表的示数等于R2两端的电压D. 电流表的示数等于通过R2的电流答案：A、B4. 一个电路中，电阻R1和R2并联，电压表测量R1两端的电压，电流表测量通过R1的电流。
下列说法正确的是（）。
A. 电压表的示数等于R1两端的电压B. 电流表的示数等于通过R1的电流C. 电压表的示数等于R2两端的电压D. 电流表的示数等于通过R2的电流答案：A、B5. 一个电路中，电阻R1和R2并联，下列说法正确的是（）。
A. 通过R1的电流与R2的电阻成正比B. 通过R2的电流与R1的电阻成正比C. 通过R1的电流与R1的电阻成反比D. 通过R2的电流与R2的电阻成反比答案：C、D6. 一个电路中，电阻R1和R2串联，下列说法正确的是（）。
A. 通过R1的电流与通过R2的电流相等B. R1两端的电压与R2两端的电压之和等于电源电压C. 通过R1的电流与通过R2的电流之和等于电源电流D. R1两端的电压与R2两端的电压之和等于电路中的总电流答案：A、B7. 一个电路中，电阻R1和R2并联，下列说法正确的是（）。
中考物理电学基础综合题

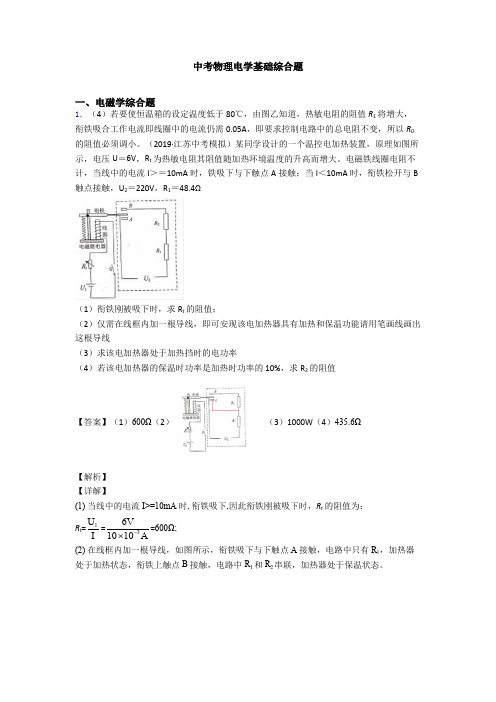

中考物理电学基础综合题一、电磁学综合题1．（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R 1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A ，即要求控制电路中的总电阻不变，所以R 0的阻值必须调小。
（2019·江苏中考模拟）某同学设计的一个温控电加热装置，原理如图所示，电压U ＝6V ，R t 为热敏电阻其阻值随加热环境温度的升高而增大。
电磁铁线圈电阻不计，当线中的电流I ＞＝10mA 时，铁吸下与下触点A 接触；当I ＜10mA 时，衔铁松开与B 触点接触，U 2＝220V ，R 1＝48.4Ω（1）衔铁刚被吸下时，求R t 的阻值；（2）仅需在线框内加一根导线，即可安现该电加热器具有加热和保温功能请用笔画线画出这根导线（3）求该电加热器处于加热挡时的电功率（4）若该电加热器的保温时功率是加热时功率的10%，求R 2的阻值【答案】（1）600Ω（2）（3）1000W （4）435.6Ω【解析】 【详解】(1) 当线中的电流I >=10mA 时, 衔铁吸下,因此衔铁刚被吸下时，R t 的阻值为： R t =1U I =36V1010A-⨯=600Ω; (2) 在线框内加一根导线，如图所示，衔铁吸下与下触点A 接触，电路中只有R 1，加热器处于加热状态，衔铁上触点B 接触，电路中R 1和R 2串联，加热器处于保温状态。
(3)该电加热器处于加热挡时的电功率:P 加热=221U R =()222048.4ΩV =1000W(4) 若该电加热器的保温时功率是加热时功率的10%, 则电加热器的保温时功率为： P 保温= P 加热⨯10%=1000W ⨯10%=100W,由P =2U R得，电加热器的保温时电路的总电阻为：R 总=2U P 保温=()2220100WV =484Ω,则R 2的阻值为：2．所以变阻器的总电阻：5541101411U U U U R R R I I I I =-=-=-串。
电学综合练习
一、电学概念与规律1、如图所示，电源电压U 恒定，R 1> R 2，通过R 1、R 2的电流分别为，I 1、I 2 ，R 1、R 2两端的电压分别是U 1、U 2则 ( )A ．I 1> I 2B ．I 1= I 2C ．U 1< U 2D ．U 1= U 22、两个电阻R 1、R 2（R 1>R 2），下列情况中阻值最大的是 ( )2、甲、乙、丙三根用同种材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长：乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值甲R 、乙R 、丙R 的大小关系是（ ）A ．丙乙甲R R R ==B ．丙乙甲R R R <<C ．乙丙甲R R R >>D ．丙乙甲R R R >>3、如图所示电路，电源电压保持不变。
当闭合S 、断开S1时，电流表的示数为0.2A ，当闭合S 、S 1时，电压表的示数为10V ，则下列说法正确的是（ ）A.电阻R2的阻值一定为30欧。
B.电源电压为10VC.电阻R1的阻值一定为20欧D.闭合开关S1后，电流表示数将变小4、在如图所示的电路中，开关S 闭合后，电压表V 1、V 2的读数分别为6V 、4V .则电阻R 1与R 2的阻值之比是（ ）A ．3:2B ．2:3C ．2:1D ．1:2 5、如图是小明同学用伏安法测定灯泡电阻的电路图，当他闭合开关S 时，发现电流表的示数为零，而电压表的示数不为零，出现这种故障的原因可能是 （ ）A ．灯泡L 短路B ．开关S 接触不良C ．灯泡L 断路D ．变阻器R 断路6、如图所示的电路中，电源电压保持不变。
闭合开关S 后，灯L 1、L 2都发光。
一段时间后，其中一盏灯突然熄灭，观察电压表的示数不变，而电流表的示数变小。
产生这一现象的原因是( )A. 灯L 1开路B.灯L 1短路C.灯L 2开路D.灯L 2短路7、在图13所示的电路中，电源电压保持不变。
中考物理电学基础综合题含答案
中考物理电学基础综合题含答案一、电磁学综合题1．（2）如图乙所示，通电长方体金属导体在磁场中发生霍尔效应时，由于C 、D 表面带有不同种电荷，因此在C 、D 的表面之间就形成一定电压，导体C 、D 两表面间的电压一定不为零；通过实验可知，电流越大、磁场越强，C 、D 两表面间的电压就越大，霍尔效应越显著，保持通过导体的电流大小与方向及磁场的方向均不变，C 、D 两表面间的电压越大，说明此时磁场越强。
（2019·河南中考模拟）某生态园设计了模拟日光和自动调温系统，实现照明、保温和加热的功能，其原理如图所示。
电源电压恒为220V ，R 1和R 2是两个电热丝（不考虑温度对电阻的影响），R 2＝30Ω，L 是标有“220V160W ”的照明灯泡。
白天有日光的时候，只开启该系统的保温功能并连续工作10h ，此时R 1与R 2的电功率之比为1：3；晚上温度较低的时候，需同时开启加热和照明功能，此时灯泡正常发光，此状态下系统需连续工作12h 、请解答下列问题（1）白天该系统应断开关_____（选填“S 1”、“S 2”或“S 1和S 2“），开启保温功能。
（2）R 1的阻值是多大_____？（3）晚上同时开启加热和照明功能时，电路的总功率是多大______？ （4）该系统每天消耗的电能是多少kW •h_______？ 【答案】S 1和S 2 10Ω 5000W 72.1kW •h 【解析】 【详解】（1）由题意可知，白天有日光的时候，只开启该系统的保温功能，此时灯泡不发光，总功率最小，由P ＝2U R可知，电路的总电阻应最大，即R 1与R 2应串联，所以，由图可知开关S 1、S 2都应断开；（2）当开关S 1、S 2都断开时，系统处于保温状态，此时R 1与R 2串联，由于串联电路中电流处处相等，则根据P ＝I 2R 可得R 1与R 2的电功率之比：12P P ＝2122I R I R ＝12R R ＝13；所以，R 1＝13R 2＝13×30Ω＝10Ω； （3）晚上温度较低的时候，S 1、S 2均闭合，开启加热和照明功能，此时L 与R 1并联，灯泡正常发光，所以，电路的总功率：P ＝P L +P R1＝P L +21U R ＝160W+()2220V 10Ω＝5000W ＝5kW ；2．心脏的平均功率：960J 16W 60sW P t ===。
专题12 家用电器类电学综合计算专题(原卷版)-决胜2021年中考物理压轴题全揭秘
专题12—家用电器类电学综合计算专题考点01：电热类电学综合计算：对于电热类家电如：电饭煲，电热水壶，饮水机等发热家电应注意电阻丝或发热电阻的串、并联情况的变化会对电热器的功率产生影响，即应注意“高”、“低”，“中”不同的档位时电路中的电流，电压的分配，及电阻的发热功率情况。
另外应注意保温与正常发热情况下电路中不同的连结方式；一般来说电路中串联的电阻越多，电路中电流越小，此时的总功率越小通常此时为保温状态，而串联电路中连入电阻越少时，电路中总电流越大，此时电路中的总功率越大，此时通常为加热状态。
【帮你归纳】对于多挡位电热器，判断电热器的挡位时，应根据P=U2/R，电源电压通常为220V，当多个电热丝串联时，电路中电阻最大，此时电路的总功率最小，此时通常为“低温挡”，或处于电热器的“保温状态”；当多个电热丝并联时，电路中的总电阻最小，电路中的总功率最大，所以此时通常电路为“高温挡”工作状态或处于“加热状态”，当只有一个电阻丝工作时，电路中的总功率即不是最大值也不是最小值，此时通常为“中温挡”工作状态。
例1：（2020·四川南充）市面上的电热水壶大多具有加热和保温功能。
下图是某电热水壶的电路简图，开关K接通后，开关S自动与触点a、b接通，热水壶开始烧水；当壶内水温达到100o C时，温控开关S自动与a、b断开，并立即与触点c接通，水壶进入保温状态。
已知电源电压为220V，电阻R1=50Ω，这种水壶的加热功率P加热是保温功率P保温的5倍，水的比热容c=4.2x103J/(kg.o C)，R1、R2电阻不受温度影响。
求：(1)将1kg初温为35o C的水加热到100o C需要吸收多少热量?(2)电阻R2的阻值。
(3)在晚上用电高峰期将1kg初温为35o C的水加热到100o C需用时300s，若加热效率为91%，则晚上用电高峰期的实际电压为多少?【变式1-1】（2019湖北荆州中考）随州的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。
(完整版)电学综合计算题(包含答案)30道题
电学综合计算题（含答案） 30道题1、研究表明，有些金属电阻的阻值会随温度的变化而变化，物理学中利用这类金属的特性可以制成金属电阻温度计，它可以用来测量很高的温度，其原理如图所示．图中电流表量程为0～15mA（不计其电阻），电源的电压恒为3V，R′为滑动变阻器，金属电阻作为温度计的测温探头，在t≥0℃时其阻值R t随温度t的变化关系为R t=100+0.5t（单位为Ω）．（1）若要把R t放入温度为0℃处进行测量，使电流表恰好达到满量程，既电流为15mA，则这时滑动变阻器R′接入电路的阻值为多大？（2）保持（1）中滑动变阻器R′接入电路的阻值不变，当被测温度为600℃时，电路消耗的电功率为多大？（3）若把电流表的电流刻度盘换为对应的温度刻度盘，则温度刻度的特点是什么？2、小红学了电学知识后画出了家里的电吹风的电路图（甲图），她认识只闭合开关S1时，电吹风吹冷风，当S1和S2同时闭合时，电吹风吹热风，小芬同学看了她的电路图觉得有问题：如果只闭合S2，会出现电热丝R工作时而电动机不工作的现象，从而使电吹风的塑料外壳过热造成损坏，小芬认为只要把其中一个开关移到干路上，就能做到电热丝R工作时，电动机就一定在工作，从而使塑料外壳不会因操作失误而损坏．乙图为电吹风机的铭牌．请分析回答下列问题：（1）你认为小芬应该把那个开关移到干路上，才能符合安全要求？为什么？（2）电吹风正常工作且吹热风时，流过电热丝的电流多大？（3）电热丝R的阻值多大（电热丝的阻值随温度变化不计）？3、某学校生物小组的同学为了探索一项技术，使一种名贵的花在寒冷的冬季也能正常生长，决定搭建一个微型温室，温室内需要安装一个电发热体．根据设计，该发热体用36V电压供电，发热功率为200W(设电能全部转化为内能)．(1)电发热体不采用220V电压而用36V电压供电的考虑是什么？(2)采用36V电压供电，电发热体需要自制，现决定用镍铬合金丝绕制，则绕制成的电发热体正常工作时的电阻应为多大？(3)同学们在实验室里用2节干电池、电流表、电压表等器材，测出一段镍铬合金丝的阻值等于计算结果，用它制成发热体后，实际功率却小于设计的要求．经检查，电压正常，请你猜想产生这种情况的原因可能是什么？4、如图所示，电源电压U=12V，R1为定值电阻，阻值为100Ω，R为滑动变阻器，R的最大阻值为50Ω，电流表量程为“0～0.6A”, 电压表量程为“0～15V”，小灯泡上标有“6V 3W”字样，小灯泡的U —I关系如右图所示，求：（1）灯泡正常工作时通过灯丝的电流是多少？（2）S闭合，S1、S2都断开时调节滑动变阻器，当小灯泡两端的电压为4V时，滑动变阻器接入电路中的阻值为多大？（3）S、S1、S2都闭合时，移动滑片P，当滑动变阻器接入电路的阻值为多少时，整个电路消耗的总功率最大？最大总功率是多少？5、保温箱的简化电路如图所示，A为温度传感器，它的作用相当于开关，达到设定温度时自动断开电路；低于设定温度时，自动接通电路。
中考科学专题提升4电学综合(含解析)
专题提升4 电学综合1．摩擦起电跟物质的种类有很大关系，严格说来，与物质的结构和化学成分有关。
各种物质中的电子脱离原子所需要的能量是不同的。
因此，不同物质的起电顺序是不同的。
见下列起电顺序表：根据你所学的摩擦起电知识和起电顺序表，判断下列说法中，正确的是(C)A. 跟纸摩擦过的硬橡胶棒带正电B. 跟纸摩擦过的玻璃棒带负电C. 跟涤纶摩擦过的硬橡胶棒带正电D. 跟涤纶摩擦过的玻璃棒带负电【解析】摩擦起电的实质是电子发生了转移，不同物体对核外电子的束缚能力不同，有的容易得电子，有的容易失电子，得到电子的物体带负电，失去电子的物体带正电；根据表中不同物质的起电顺序可知，表中的两种物质相互摩擦后，左边的物质带正电，右边的物质带负电。
故选C。
2．将规格都是“220 V100 W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法中，正确的是(D)A. 三个用电器产生的热量一样多B. 电风扇产生的热量最多C. 电视机产生的热量最多D. 电烙铁产生的热量最多【解析】分别接入220伏的电路中，三个用电器都正常工作，实际功率相同(等于额定功率)、通电时间相同，根据W＝Pt可知消耗的电能相同，因为电视机将一部分电能转化为光能等能量，电风扇中的电动机将大部分电能转化成机械能，电烙铁将电能全部转化为内能，所以产生热量最多的是电烙铁。
故选D。
(第3题)3．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S 时，发现灯L 不亮，电流表、电压表均无示数。
若电路故障只出现在灯L 和变阻器R 中的一处，则下列判断正确的是(D )A. 灯L 短路B. 灯L 开路C. 变阻器R 短路D. 变阻器R 开路【解析】 A 选项，若灯泡L 短路，则灯不亮，电压表示数为0，电流表有示数；B 选项，若灯泡L 开路，则灯不亮，电压表有示数，电流表示数为0；C 选项，若变阻器R 短路，则灯亮，电压表和电流表都有示数。
(第4题)4．如图所示，电源电压为6伏且保持不变，滑动变阻器的最大阻值为20欧，定值电阻R 0为5欧。
初中物理电学计算题汇编
计算专题复习（电学）电学综合1、如图所示，电源电压保持12V不变，电阻R1=50，只闭合开关S3，将滑动变阻器滑片P移到中点时．电流表示数为0．2A，小灯泡L的实际功率为1．8W；电流表的量程为0一0．6A，电压表的量程为0一3V。
(不考虑温度对灯丝电阻的影响)求：(1)当开关S1、S2、S3都闭合时，通过R1的电流是多少(2)小灯泡的电阻是多少只闭合开关S3，滑片P在中点时，电压表的示数是多少(3)在保证电路安全的条件下，电路消耗的最小功率是多少2、如图所示电路，电源电压恒为12V，定值电阻R为12Ω，灯泡L标有“12V ”字样，假设灯丝电阻不随温度的变化而变化，求：（1）灯泡L的额定功率是多少（2）当断开开关S2、闭合S1和S3时，电路中的总电流是多少（3）开关S1、S2、S3分别处于什么状态时，整个电路消耗的总功率最小此时的总功率为多少3、随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，其中热敏电阻就是其中之一．热敏电阻的阻值会随温度的改变而改变．图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为0～0.02A，滑动变阻器R的铭牌上标有“15Ω0.3A”字样．Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变．请完成下列小题：（1）将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R=100Ω，此时电流表的读数为，求电源电压；（2）若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器的变化范围；（3）此电路能测量的最高环境温度为多少4、（2017德州）如图甲所示，实验小组的同学设计了一种测量温度的电路．已知电源电源为6V且保持不变，R0是定值电阻，R t是热敏电阻，其阻值随温度变化的图象如图乙所示．电流表采用“0～”的量程．（1）当环境温度是40℃时，电流表的示数为，求此时R t消耗的电功率及R0的电阻值；（2）该电路能测量的最高温度是多少．5、LED 灯发光的颜色与两端的电压之间的关系如表所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 电学综合专题 1.关于电阻，以下说法中正确的选项是：
A．绝缘体不容易导电，是因为它们没有电阻 B．导体和绝缘体的电阻大小只跟材料有关 C．将一根铜导线均匀拉长后，其电阻变大 D．铜导线的电阻必然比铝导线的电阻小 2.按照 家庭电路常识，你认为以下说法中错误的选项是．．．．．．： A．发现有人触电，应当即用手拉开触电的人 B．熔丝必需串联在电路中 C．三孔插座，此中有一孔接地线，目的是为了防止因用电器漏电而发生触电变乱 D．使用测电笔时，手必需接触笔尾的金属体 R1 =3Ω、R2 = 6Ω接入同一电路，关于它们的总电阻〔等效电阻〕 值，以下四个选项中，不成能．．．的是：
A．9Ω B．2Ω C．9Ω或2Ω D．3Ω
4.在同学们已做过的大量物理尝试中，有不少涉及到物理量的测量。此中有一类物理量可以直接用仪器进行测量，如课本的长度L可直接用毫米刻度尺测量；而另一类物理量的测量只能间接完成，如速度v的测量，需用刻度尺测出物体运动
的路程s，用计时器测量该物体通过这段路程所需时间t，再由路程和时 2
间的比值算出物体的运动速度v。以下物体量的测量属于直接测量的是〔 〕 A、固体密度的测量 B、小灯胆电功率的测量 C、导体电阻的测量 D、电路中电流的测量 5.如图，以下四个等式中，符合并联电路特点的是： A．I = I1﹢I2 B．U = U1﹢U2 C．R = R1﹢R2 D． I1/ I2= R1/ R2 6.电烙铁通电后热得发烫，而跟电烙铁连接的铜导线却不怎么热。这是因为〔 〕 A、电烙铁通电后会发烧，而铜导线通电后不会发生热量。 B、通过电烙铁的电流大，而通过铜导线的电流小 C、电烙铁内电热丝的电阻比铜导线的电阻要大得多
D、铜导线传热本事比较强 7.以下做法中，符合安然用电原那么的是〔 〕
A、熔丝熔断后，用铜线来代替 B、小区停电，趁此时机检修日光灯 C、将家用电器的金属外壳接地 D、将电吹风放到浴缸旁边，以便洗澡后顿时吹干头发
8.在如下列图的各电路中，开关S闭合后，小灯炮L1、L2都能发光的是〔 〕
Ω和10Ω的两个电阻并联后，其等效电阻设为R1；将阻值是1Ω、10Ω
R1 I
1
I2
I
U R2 3
和100Ω的三个电阻并联后，其等效电阻设为R2，比较R1和R2的大小，那么：〔 〕 A．R1>R2 B． R1A .白炽灯仍然能发光 B．电动机仍然能动弹
C．电饭锅仍然能煮饭 D．电熨斗仍然能熨衣服
U的电路中，它的功率是P，以下办法可以使电阻丝的功率变为2P的是
A、 两条不异的电阻丝串联起来；
B、该电阻丝改接在电压是2U的电路中；
C、将电流调大到本来的2倍； D、将该电阻丝剪去一半接在原电路中。
14.以下列图给出了小名设计的楼梯照明电灯的四种控制电路，此中S1、S2别离为楼上和楼下的开关〔都是单刀双掷开关〕。要求拨动此中任一开关，都能改变电灯本来发光或熄灭的状态。在实际应用中最好的方案是
15．如果电视机、电烙铁和电电扇上 4
都标有“220V，60W〞的字样，它们都在额定电压下工作不异时间，那么三个用电器发生的热量是 A、电烙铁最多 B、电视机最多 C、电电扇最多 D、一样多 16．下课后王老师去关闭微机房的总电闸时，发现电能表(2500R/Kwh)转盘在迟缓地动弹，他操纵手表估测了一下，2min转盘动弹了5R，那么2min内消耗了______J电能；经查抄发现，本来机房内还有20台型号不异的电脑显示器处于待机状态．那么一台电脑显示器的待机功率约为_____W． 17．如图，电源电压保持不变，电阻R1 = R2 = R3 = 10Ω。要使R2、R3并联，应闭合开关 ，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应 (填“断开〞或“闭合〞)，此时电流表的示数为I2；那么I1︰I2 = 。 18．某工厂装配车间有一个纯电阻元件，其上标有“12V，6W〞字样，此中额定电压值不清，估计在10V～19V之间，假设要正确使用这个元件，需找出它的额定电压值。此刻尝试室中有以下尝试器材：一个蓄电池(电压约6V)，一只电流表④(量程：0～0．6A，0～3A)，两个开关，导线假设干．别的，还有可供选择的定值电阻Ro，别离为：A．1Ω B．30ΩC．500ΩD．1kΩ请你操纵上述器材，通过尝试测量，找出此元件的额定电压值。
(1)按照 学过的电功率公式，只要测量出元件的某一物理量_________，即可计算出它的额定电压值；
(2)为较准确地测量电流表的量程应选_____选用的定阻电阻Ro(要求从四个电阻中任选一个．．．．)为_____；
(3)在空白处画出尝试电路图． (4)按照你设计的电路图，补全以下尝试步调，并写出尝试中要测量的物理量(用字母暗示)．
a．连接电路． b． c. .
d．断开电路，整理器材． e．用测得的物理量和物理量暗示计算元件额定电压的公式为： U额＝
S2R3
R1
S1
A
R2 5
_______________ 19．下表所示的是某电冰箱的主要技术参数：该电冰箱正常工作10天后用电 kw•h，如果电冰箱每次启动只工作15min，那么该电冰箱一昼夜约启动 次。〔一昼夜为24h〕 环境温度 额定电压 额定功率 耗电量 10－38℃ 220V 120W 1.1kw•h/24h 20.如下列图，是小辉便宜的一个柠檬电池。当他把一只阻值为4Ω的小灯胆接入电路中时，测得通过小灯胆的电流为0.2A，小辉由此可计算出柠檬电池两端的电压约为_____V。电路中的电能是由柠檬的______能转化而来。 21.家用电灭蚊器的发烧局部使用了PTC发烧材料，它的电阻随温度变化规律如下列图．使用时发烧体直接连入家庭电路，当发烧体的温度为60℃时，那么此时电功率为 W，如果这只电灭蚊器的平均电功率为5W，按一天工作10h计算，这只家用电灭蚊器一个月(按30天计算)消耗电能 kW·h；当发烧体温度继续上升时，电灭蚊器发烧体的电阻会 ；它的电功率会 (最后两空选填“增大〞、“不变〞、“减小〞)．
22．现代家庭电器化程度越来越高，用电安然是一个十分突出的问题。下表提供了一组人体电阻数据。
测量工程 完全枯燥时 出汗或潮湿时
手与手之间电阻 200kΩ 5 kΩ
手与脚之间电阻 300 kΩ 8．8 kΩ
手与塑料鞋底之间电阻 8000 kΩ 10 kΩ
如下列图，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的熔断丝(俗称保险丝)。那么：
(1)只有用电器R接入电路时，通过熔 6
断丝的电流为多少 (2)一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电变乱，那么通过人体的电流是多少(上表电阻数据适用此人) 并阐发为什么熔断丝不会断(即熔断丝不克不及救人命)。 23.要组成如下列图的电路，用来测定一个电阻的阻值〔估计在30Ω~50Ω之间〕，给你以下器材：电流表一个〔量程0.6A、3A〕、电压表一个〔量程3V、15V〕、蓄电池组一个〔电压12V〕、干电池一节、滑动变阻器和开关各一个、导线假设干。组成电路时电源应选________，电压表的量程应选________ ，电流表的量程应选________。尝试过程中，要增加电阻R 两端的电压，滑动变阻器的滑片应向_______移动。 24. 张可比来注意抵家中的灯胆比平常亮，他猜想可能是电压超过了220V。为了证实猜想，他做了如下的尝试，关闭家中其它电器，开关一只“220V100W〞的电灯，不雅察家中标有“3000R／KW·h〞的电能表在20min内转了121转。求：⑴这只电灯的电阻多大？⑵在20min内这只电灯消耗的电能是多少？⑶张可家此时的实际电压多少？⑷为了使这只灯正常发光，应串联一个多大的电阻？
25.电热器是此刻家庭中常用的家用电器。小明家新买了一台热水器，热水器上有这样的铭牌，同时他们还在说明书上找到了该电热水器的布局示意图。
额定电压 额定功率 频率 净重 防触电庇护 容积
220V 2000W 50Hz 22kg I级 20L 7
小明筹办同爸爸一起安装热水器。请你答复以下问题：
⑴他们应中选用图中的__ _号插座为热水器插座，因为这种插座____________。
⑵从布局示意图上可以看出进水口大大低于出水口，这样设计的理由是什么？
⑶小明家客厅中安装的是一盏“220V 60W〞的白炽灯，如果只有这盏灯和电热器连入电路，当他们正常工作时，电路中的电流和电阻有多大？
⑷电热水器中装满水时，电阻丝发生的热量只有80%被水吸收，那么将热水器中的水从20℃加热到80℃需要通电多长时间？
⑸妈妈认为客厅中使用40W的灯胆亮度就足够了。但是家中有2个灯胆，标签都模糊不清了，妈妈只记得一只是100W的、一只是40W的，不将灯胆连入电路，你有方法分辨出两
只灯胆吗？说明你的方法和理由。 26．在学习了电学常识后，同学们测验考试“设计电路和编制习题〞，老师提供了以下器材：电源、两个“12V 18W〞的电阻和假设干开关、导线．
(1)小虎第一个完成设计，他设计的电路如下列图．他编制的试题是：“在左图所示的电路中，闭合开关S1，通电5min发生多少热量 〞请你解答此题：
(2)小华思考一会儿，设计了能提供两种功率工作的电路．编制的试题是：“在小虎设计的电路上再加一个开关，使电路能以两种功率工作，其大、小功率之比是___________．〞
请你在图中完成小华的设计，并将电路大小功率之比填入空格中．
(3)小明颠末当真思考后，用了三个开关，设计了能提供三种功率工作的电路．请你在图的方框内，画出小明所设计的电路图．
