基于RTU天然气远程监控系统
石油管道监控RTU、油田管线监测RTU

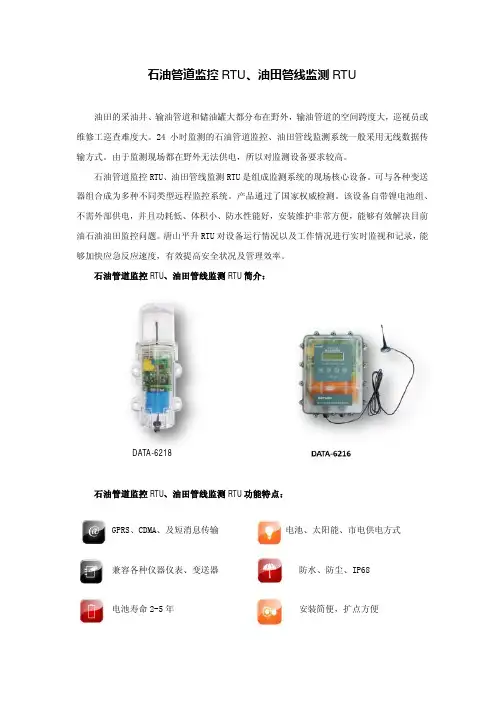

石油管道监控RTU 、油田管线监测RTU油田的采油井、输油管道和储油罐大都分布在野外，输油管道的空间跨度大，巡视员或维修工巡查难度大。
24小时监测的石油管道监控、油田管线监测系统一般采用无线数据传输方式。
由于监测现场都在野外无法供电，所以对监测设备要求较高。
石油管道监控RTU 、油田管线监测RTU 是组成监测系统的现场核心设备。
可与各种变送器组合成为多种不同类型远程监控系统。
产品通过了国家权威检测。
该设备自带锂电池组、不需外部供电，并且功耗低、体积小、防水性能好，安装维护非常方便，能够有效解决目前油石油油田监控问题。
唐山平升RTU 对设备运行情况以及工作情况进行实时监视和记录，能够加快应急反应速度，有效提高安全状况及管理效率。
石油管道监控RTU 、油田管线监测RTU 简介：石油管道监控RTU 、油田管线监测RTU 功能特点：GPRS 、CDMA 、及短消息传输 电池、太阳能、市电供电方式兼容各种仪器仪表、变送器 防水、防尘、IP68电池寿命2-5年 安装简便，扩点方便DATA-6218 DATA-6216石油管道监控RTU、油田管线监测RTU参数：参数信息产品名称DATA-6218 DATA-6216天线内置外置液晶无有串口设参、远程设参设参方式无线设参（手持机）、串口设参、远程设参尺寸349 x130 x 170mm 229x179x69mm7路 PI/DI、2 路 AI、1 路采集串口接口 3 路 PI/DI、2 路 AI、1 路采集串口AI 信号类型 4-20mA /0-5V 信号精度0.5%PI/DI 采集脉冲仪表及开关量串口采集各种串口仪器仪表 RS232/RS485可选CPU 32位处理器运行频率100MHz存储容量4M供电电压DC 10V-28V 市电、太阳能供电推荐DC12V对外供电DC 5V /12V 可选选配电池14.4V 14Ah休眠功耗≤50uA/14.4V采集功耗≤8mA/14.4V传输功耗≤50mA/14.4V工作环境温度：-40～+85℃；湿度：≤95%波特率300、600、1200、2400、4800、9600、19200、38400（Bit/S）可选安装方式壁挂式。
