[空客]气象雷达收发组故障的排除方法
气象雷达原理及故障维护
气象雷达原理及故障维护气象雷达是一种用来探测大气中降水和颗粒物的仪器，它可以通过发送和接收雷达波来获取目标物体的位置和速度等信息。
气象雷达不仅对气象预报和天气监测有着重要的作用，同时也为灾害预警和空中交通提供了重要的支持。
气象雷达的运行状态对于保障社会生活和生产的稳定具有重要意义。
本文就将介绍气象雷达的工作原理以及常见的故障维护方法。
一、气象雷达的工作原理气象雷达的工作原理主要是利用雷达波与目标物件的相互作用来实现探测和测距。
具体来说，气象雷达会产生一束高频雷达波，然后通过天线发送到大气中。
当这些雷达波碰到降水或者颗粒物时，部分的波会被散射回来，然后由天线接收并转换成信号。
通过分析接收到的信号，可以确定目标物体的位置、数量、速度等信息。
在大气雷达的干涉探测领域中，对大气风场的定量观测以及重要的降水要素的诊断都离不开气象雷达的工作原理。
气象雷达通过测量回波的强度和时延，可以得到不同粒子的径向分布、速度和大小，从而实现对降水的定量观测。
气象雷达的工作原理还可以帮助人们了解天气状况，从而为预警和预报工作提供准确的数据支持。
二、气象雷达的故障维护虽然气象雷达在天气预报和监测中具有重要作用，但是在长时间使用过程中也会出现一些故障，如信号衰减、天线损坏、设备老化等。
对气象雷达进行定期的维护和检查就显得尤为重要。
以下是常见的气象雷达故障及相应的维护方法：1. 信号衰减信号衰减是指雷达信号在传输过程中逐渐减弱的现象，这会导致探测精度下降。
信号衰减的原因可能是天线驻波比过高、接收机增益不足、传输线路不良等。
为了减少信号衰减，可以定期对天线、接收机和传输线路进行检查和维护，确保其正常工作和良好的状态。
2. 天线损坏天线是气象雷达的核心部件之一，如果天线出现了损坏会直接影响到雷达的正常工作。
天线损坏的表现可能是天线方向偏离、发射功率下降等。
在发现天线损坏时，需要及时更换或修复天线，以保障雷达的正常运行。
3. 设备老化设备老化是指由于长时间使用或者环境因素导致雷达设备出现老化现象，如部件磨损、连接松动等。

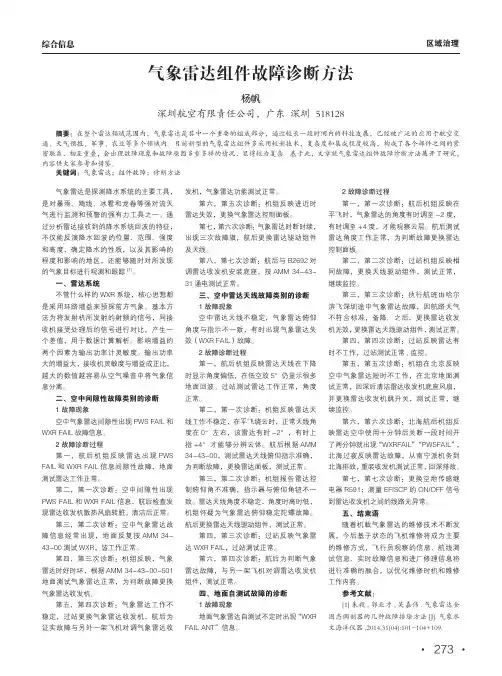

气象雷达组件故障诊断方法
