新一代天气雷达常见业务故障及排除方法
新一代天气雷达常见业务故障及排除方法
发表时间：2019-04-10T13:20:34.043Z 来源：《科技新时代》2019年2期 作者： 游文华 高翔宇 陈淼
[导读] 本文主要根据福建省新一代天气雷达运用实际，首先介绍了新一代天气雷达的组成部分以及运行原理，接着重点对新一代天。
游文华 高翔宇 陈淼
（福建省气象台,福建 福州 350001）
摘要：本文主要根据福建省新一代天气雷达运用实际，首先介绍了新一代天气雷达的组成部分以及运行原理，接着重点对新一代天气雷达运行中常见业务故障进行分析，并提出相应的排除方法，以供雷达机务保障人员参考借鉴。
关键词：新一代天气雷达；常见业务故障；排除方法
引言
新一代天气雷达属于综合气象观测系统的重要组成部分之一。近年来，随着科技的不断发展进步，我国各个地区加快气象业务现代化建设，因新一代天气雷达具备高分辨率、高时效性等诸多优点，其在全国大多数区域得到广泛建设。福建省目前已经建设了8部新一代天气
雷达，通过新一代天气雷达的运用，大大提升了气象要素以及各类天气现象观测的精准性，为短时强降雨、大风、雷电等短期临近天气预
报以及台风、暴雨等其他灾害性天气的监测预测等气象业务的开展提供了更为完整精确的资料依据，在大气探测和天气预报业务中占据着
极其重要的位置。但是，在新一代天气雷达在运行过程中，也时常会出现一些业务故障问题，在很大程度上影响了大气探测业务的正常开
展。基于此，本文针对新一代天气雷达常见业务故障以及排除方法进行探讨，以进一步提升地方气象探测业务水平。
1.新一代天气雷达组成以及运行原理
新一代天气雷达属于一类性能较高的数字化雷达，该雷达主要由发射机、天线、天线罩、接收机、伺服系统、显示器、信号处理器以及波导管等部分共同构成。新一代天气雷达采取全相干体质，主要涵盖七种型号，其中，S波段涵盖三种型号，即SA、SB、SC；C波段涵
盖四种型号，即 CINRAD-CB、CC、CJ以及CD。目前福建省8部雷达都是SA波段雷达。
新一代天气雷达的运行原理：主要借助于电磁波探测与目标物之间的距离和特性的无线电设备，散射属于雷达探测大气的基础，天气雷达主要是在检测大气中散射波对目标物的性质进行测定。散射是电磁波照射到折射指数不均匀的物质上导致波传播方向出现变化的一种
现象，其实质便是电磁波激发物质内部振动发射的次波无法被完全抵消。雷达在接收到散射电磁波的振幅、频率以及相位等信息之后，便
能够获取到一些天气系统。
2.新一代天气雷达常见业务故障及排除方法
2.1发射系统故障及排除方法
故障现象一：发射系统IGBT调制器出现故障，和非门集成块N7（CD4049）在故障冲击中出现损坏。排除方法：针对此类故障现象，应认真检查雷达充电控制分机中的开关器件IGBT。 可以采取三用表对IGBT（SKM200GAR123D以及SKM200GARGAL123D）的接点1、
2、3分别进行检测，若通过检查之后获悉接点1与2间的阻值相对于正常值而言偏小，则可以初步认为是开关器件IGBT出现了不同程度的损坏。采取备件对IGBT进行更换之后，雷达便能够开高压，不过依然存在掉高压报发射IGBT的故障问题。这个时候将器件IGBT自身的问题
排除之后， 检查充电控制分机中的充电控制情况，获悉其在与非门集成块 N7 故障冲击中有所损坏，通过对集成块N7进行更换之后，雷达
便恢复至正常运行状态。
故障现象二：可以正常开启低压，但是在准加到来之后开启高压雷达出现断电故障。处理方法： 将发射机调整为检查状态，能够开启假高压。获悉IBGT（V1）1、3脚导通，所对应的IGBT驱动板的电阻R3和驱动器EXB841被烧毁，通过对转接出的充电控制板进行检查可
以获悉 N7（4049集成块 ）温度出现不正常的情况，查看其所对应的输入输出脚位，N7属于4路并联输出，IGBT以及IGBT驱动板被烧毁。
处理方法：及时对被毁坏的IGBT以及其驱动板、集成块进行换新，如此便可以恢复至正常运行态势。
故障现象三：新一代雷达没有功率，无法探测到回波。处理方法：通常出现此类故障问题主要因为发射机变压器内部的线圈的焊接脱落造成的，这个时候只需要对线头进行重新连接便可以使天气雷达恢复至稳定、正常运行状态。
2.2接收系统故障及排除方法
监测子系统没有故障提醒，但是终端没有回波显示。故障排除方法：没有故障提示，意味着系统内设置的监测点的器件运行处于正常状态，在对故障问题进行排查时暂且不作考虑，先查看没有设置监测点的器件。通过对故障的现象进行分析可以初步判断故障可能出现在
没有设定监测点的回波通道上。分析接收机的回波通道可以获悉故障产生原因，接收机的前置放大器使用的为IFD,不过接收机前段模拟部
分总增益仅有43DB,因而对接收机信号进行测试的时候，都没有办法像采取模拟接收机那样，直接对接收机进行检测，应该在终端以及信
号处理器进行观察以及检测。通过小功率计检测可以获悉MSTC前可以接收到回波信号，在这之后则无信号进行输出，由此能够判断出
MSTC微波组合出现了一定程度的损坏。所以，应该第一时间对受到损坏的MSTC微波组合进行换新，随后在终端上选取MSTC微波组合的控制状态，以确保接收系统的平稳运行。
2.3伺服系统故障分析与维修
故障现象一：天线动态出现错误报警，致使雷达强制待机。故障排除方法：通常造成此类故障的原因比较多。所以，业务人员应该采取由难到易的方法进行检测。首先应该对雷达碳刷以及滑环加以清洗，假如故障仍旧没有得到有效排除，可采取 RDASOT 软件对不同方位
以及仰角的连续转动情况进行检测；若有错误信息存在，但是方位准确，仰角发生抖动以及角码闪烁的时候则意味着仰角存在异常情况，
应该继续对电阻值以及波形展开测试，假如发生抖动的状况，则意味着确实出现了仰角故障，需要及时进行检测处理；假如对5A6数字板
以及模拟板加以更换，仍旧存在故障问题，则需要对上、下光纤板展开检测；假如上、下光纤板均存在故障问题，那么则应该直接更换新
的光纤雷达天线，这样雷达天线才能够及时恢复到正常状态，确保系统稳定运行。
故障现象二：发射、接收没有故障，但是天线停转。故障排除方法：通过分析初步检测可能为采集器死机问题，通过几次对采集器进行重新启动问题依然没有得到处理，之后把伺服转换为本控，通过手动摇天线方位没有变化，仰角动了，至应急状态依然没有处理好问
题，接着经过检查判断故障问题可能出现方位电机上，接着经过对参数进行测定判断是方位电机碳刷受到损坏，通过对其进行换新处理故障问题得到解决，雷达恢复正常运行状态。
故障现象三：天线停止转动，采集器进行复位操作之后，天线转速较低同时还不够均匀，5min之后再次停转。 故障排除方法：起初以为是采集器死机故障，经过对采集器进行重新启动操作还无法处理好故障问题，排除了采集器死机故障，之后通过认真检查发现是方位电
机存在故障问题，在对电机进行更换之后，仰角90°冲顶故障，然后至应急状态，这个时候方位向下天线自动下降，随后至工作状态，故障
问题得到处理，天气雷达可以稳定运行。
3.结论
总之，新一代天气雷达在天气预报、灾害性天气预警服务以及人工影响天气作业等各项气象业务中发挥着极其关键的作用。由于新一代天气雷达处于全天候运行状态，在长期运行过程中难免会出现各类业务故障问题，从而影响到气象探测业务的顺利开展。因此，雷达机
务保障人员应加强新一代雷达系统运行原理和故障排除方法的学习，不断提升应急处理能力，确保新一代天气雷达可以始终保持正常运行
状态，最大限度地发挥其应有的气象服务效益。
参考文献：
[1]李卫东,韩波,殷秋云.多普勒雷达常见故障分析与维修[J].江西农业，2017（17）.
[2]唐仲涛,朱宝文,邓永龙.等.海北新一代天气雷达常见故障处理及维护[J].青海气象，2011(04).
[3]刘维成,张宇飞,杨晓军,等.新一代天气雷达故障分析与日常维护[J].甘肃科技,2009,25(23).
作者简介：游文华（1976-），男，汉族，福建福州人，本科学历，助理工程师，从事雷达机务保障工作。
天气雷达故障案例分析
天气雷达故障案例分析
中国民用航空华北地区空中交通管理局气象中心100621
本文通过分析天气雷达故障案例，探讨了天气雷达在天气预测和灾害预警中的重要性，以及出现故障时可能对雷达性能和准确性的影响。首先，介绍了天气雷达的工作原理和在气象预报中的应用；其次，详细描述了该次故障的发生、诊断和处理过程；再次，分析了故障原因和可能的影响因素；最后，总结了经验教训，提出了一些建议和改进措施。
关键词：天气雷达；故障；天气预测；灾害预警；准确性
一、引言
天气雷达是气象预报、灾害预警和气候研究等领域的重要工具。然而，当天气雷达出现故障时，其数据质量和可用性会受到影响。本文将分析一些常见的天气雷达故障案例，以期为相关技术人员提供参考和启示。
二、故障案例分析
1. 发射机故障
发射机是天气雷达的核心部件之一，负责产生高频脉冲信号。当发射机出现故障时，天气雷达的探测能力会受到影响。例如，发射机的放大器故障可能导致信号强度不足，从而影响雷达的探测距离和分辨率。针对此类故障，技术人员可以通过检查放大器的电源、更换放大器等措施进行维修。
案例一：发射机过热故障
天气雷达在连续工作数小时后，发射机出现过热现象，导致雷达无法正常工作。经检查，发现发射机的散热系统存在设计缺陷，长时间工作后无法有效散热。针对这一问题，技术人员对散热系统进行了改造，增加了散热风扇和散热片，提高了散热效果。 案例二：发射机脉冲信号异常
天气雷达在运行过程中，发现发射机输出的脉冲信号出现异常，表现为波形不稳定、峰值过低等现象。经过分析，发现是发射机的放大器元件出现老化，导致性能下降。技术人员更换了放大器元件后，问题得到解决。
案例三：发射机无法启动
天气雷达在使用过程中，发射机突然无法启动。经检查，发现是发射机的电源模块故障，导致供电异常。技术人员更换了电源模块后，发射机恢复正常工作。
2. 接收机故障
接收机是天气雷达的另一个核心部件，负责接收反射回波并转换为电信号。当接收机出现故障时，天气雷达的数据质量会受到影响。例如，接收机的检测器故障可能导致无法正确检测反射回波，从而产生错误的测量结果。针对此类故障，技术人员可以通过检查检测器的电源、更换检测器等措施进行维修。

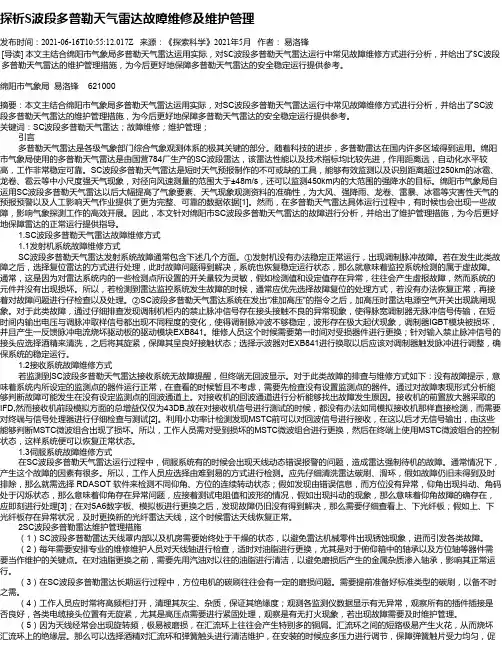

探析S波段多普勒天气雷达故障维修及维护管理
探析S波段多普勒天气雷达故障维修及维护管理
发布时间：2021-06-16T10:55:12.017Z 来源：《探索科学》2021年5月 作者： 易洛锋
[导读] 本文主结合绵阳市气象局多普勒天气雷达运用实际，对SC波段多普勒天气雷达运行中常见故障维修方式进行分析，并给出了SC波段多普勒天气雷达的维护管理措施，为今后更好地保障多普勒天气雷达的安全稳定运行提供参考。
绵阳市气象局 易洛锋 621000
摘要：本文主结合绵阳市气象局多普勒天气雷达运用实际，对SC波段多普勒天气雷达运行中常见故障维修方式进行分析，并给出了SC波
段多普勒天气雷达的维护管理措施，为今后更好地保障多普勒天气雷达的安全稳定运行提供参考。
关键词：SC波段多普勒天气雷达；故障维修；维护管理；
引言
多普勒天气雷达是各级气象部门综合气象观测体系的极其关键的部分。随着科技的进步，多普勒雷达在国内许多区域得到运用。绵阳市气象局使用的多普勒天气雷达是由国营784厂生产的SC波段雷达，该雷达性能以及技术指标均比较先进，作用距离远，自动化水平较
高，工作非常稳定可靠。SC波段多普勒天气雷达是短时天气预报制作的不可或缺的工具，能够有效监测以及识别距离超过250km的冰雹、
龙卷、雹云等中小尺度强天气现象，对径向风速测量的范围大于±48m/s，还可以监测450km内的大范围的强降水的目标。绵阳市气象局自
运用SC波段多普勒天气雷达以后大幅提高了气象要素、天气现象观测资料的准确性，为大风、强降雨、龙卷、雷暴、冰雹等灾害性天气的
预报预警以及人工影响天气作业提供了更为完整、可靠的数据依据[1]。然而，在多普勒天气雷达具体运行过程中，有时候也会出现一些故
障，影响气象探测工作的高效开展。因此，本文针对绵阳市SC波段多普勒天气雷达的故障进行分析，并给出了维护管理措施，为今后更好
地保障雷达的正常运行提供指导。
1.SC波段多普勒天气雷达故障维修方式
1.1发射机系统故障维修方式
A320飞机气象雷达的使用故障分析及排故
A320飞机气象雷达的使用故障分析及排故
摘要：本文在分析气象雷达系统故障前首先到图书馆进行了资料调研，获得了大量关于气象雷达系统及故障分析的文献资料，结合空客A320手册和某航空公司运营的故障报告数据等重要资料。总结各类文献资料完成绪论，介绍飞机气象雷达构成及显示原理，然后根据故障数据统计分析了气象雷达系统的故障情况并提出了排故方法和维护措施。
关键词：飞机气象雷达；使用故障；排除
一、气象雷达系统分析
气象雷达在雷达里面是一个重要的分支，经过长时间的研发已被广泛应用在了天气预报、农业等多种不同的领域。在民航界气象雷达也同样受到了高度的重视及应用，目前的机载气象雷达不仅可以探测雷雨等天气情况，还能够探测到低空风切变等危险情况，可以为飞机的飞行做好预警工作，因此机载气象雷达系统成为了民航飞机飞行安全中不可或缺的一个重要的机载系统。
先进的民用飞机上一般都装有气象雷达,通常都将其安装在飞机的机头部位，气象雷达系统主要包括收发机、控制装置、天线驱动、天线、显示器和波导装置，还设有收发机和雷达波导开关，使其可以通过雷达系统的控制面板选择开关的置左或置右，用来选择其相对应的系统进行工作。
机载气象雷达系统一般在飞机飞行过程中不断的实时探测飞机前方航路上的危险气象区域和地面障碍物的平面显示图像信息，并且将气象数据连续迅速地用不同的颜色表示降水的密度和地形情况来反馈到驾驶员气象雷达导航显示器上，新型的气象雷达还具有探测紊流和风切变的功能，用来让驾驶员选择安全可靠的航线，可以绕开危险的区域从而保证飞机的飞行安全。 在气象雷达系统其天线扫描的区域范围内，可以探测和定位到不同类型的大气扰动和风切变的情况。气象雷达系统随着降雨量比率变化而变化的颜色显示外界天气干扰的强度。用不同的颜色显示将大气扰动在导航显示器上用来提示机组人员:大气扰动根据其降雨量的多少颜色分别为黑、绿、黄、红;其中洋红则代表着紊流区域在降水区域的40海里以内。系统可以通过导航显示器来显示风切变事件的位置:交替的黑色和红色弧形。当风切变最小的显示距离是10海里时，在导航显示器的边缘位置会出现两个黄色的辐条表示风切变事件。

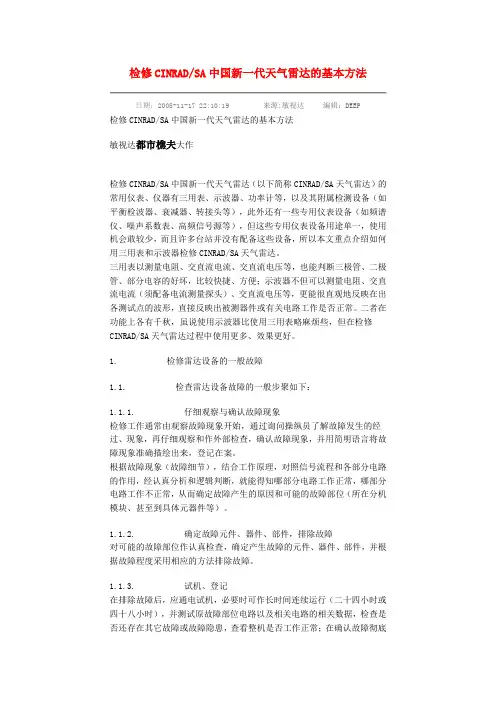

检修CINRADSA中国新一代天气雷达的基本方法
检修CINRAD/SA中国新一代天气雷达的基本方法
日期：2005-11-17 22:10:19 来源:敏视达 编辑：DEEP
检修CINRAD/SA中国新一代天气雷达的基本方法
敏视达都市樵夫大作
检修CINRAD/SA中国新一代天气雷达（以下简称CINRAD/SA天气雷达）的常用仪表、仪器有三用表、示波器、功率计等，以及其附属检测设备（如平衡检波器、衰减器、转接头等），此外还有一些专用仪表设备（如频谱仪、噪声系数表、高频信号源等），但这些专用仪表设备用途单一，使用机会敢较少，而且许多台站并没有配备这些设备，所以本文重点介绍如何用三用表和示波器检修CINRAD/SA天气雷达。
三用表以测量电阻、交直流电流、交直流电压等，也能判断三极管、二极管、部分电容的好坏，比较快捷、方便；示波器不但可以测量电阻、交直流电流（须配备电流测量探头）、交直流电压等，更能很直观地反映在出各测试点的波形，直接反映出被测器件或有关电路工作是否正常。二者在功能上各有千秋，虽说使用示波器比使用三用表略麻烦些，但在检修CINRAD/SA天气雷达过程中使用更多、效果更好。
1. 检修雷达设备的一般故障
1.1. 检查雷达设备故障的一般步聚如下：
1.1.1. 仔细观察与确认故障现象
检修工作通常由观察故障现象开始，通过询问操纵员了解故障发生的经过、现象，再仔细观察和作外部检查，确认故障现象，并用简明语言将故障现象准确描绘出来，登记在案。
根据故障现象（故障细节），结合工作原理，对照信号流程和各部分电路的作用，经认真分析和逻辑判断，就能得知哪部分电路工作正常，哪部分电路工作不正常，从而确定故障产生的原因和可能的故障部位（所在分机模块、甚至到具体元器件等）。
1.1.2. 确定故障元件、器件、部件，排除故障
对可能的故障部位作认真检查，确定产生故障的元件、器件、部件，并根据故障程度采用相应的方法排除故障。

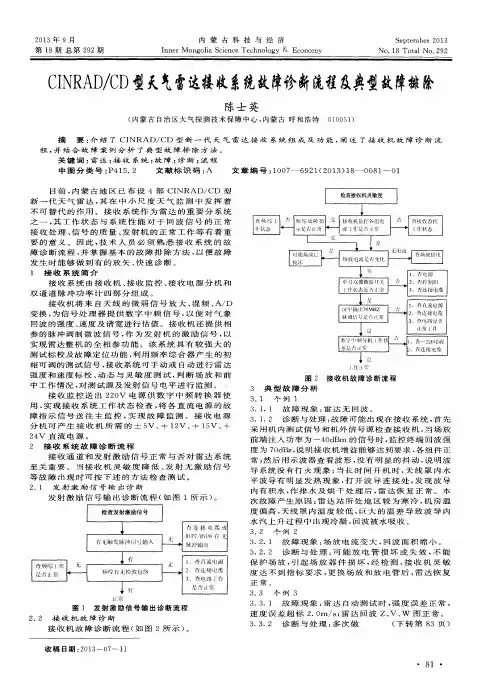

CINRAD／CD型天气雷达接收系统故障诊断流程及典型故障排除
