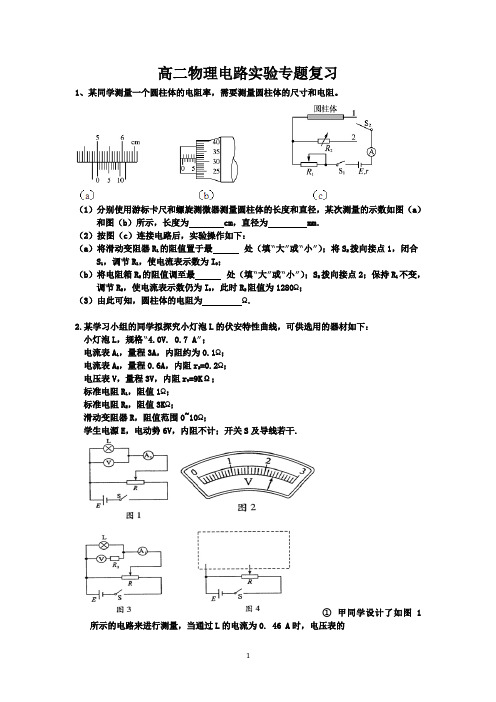

高二物理电路实验专题复习1、某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻。
（1）分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图（a）和图（b）所示，长度为 cm，直径为 mm．（2）按图（c）连接电路后，实验操作如下：（a）将滑动变阻器R1的阻值置于最处（填“大”或“小”）；将S2拨向接点1，闭合S1，调节R1，使电流表示数为I0；（b）将电阻箱R2的阻值调至最处（填“大”或“小”）；S2拨向接点2；保持R1不变，调节R2，使电流表示数仍为I0，此时R2阻值为1280Ω；（3）由此可知，圆柱体的电阻为Ω．2.某学习小组的同学拟探究小灯泡L的伏安特性曲线，可供选用的器材如下：小灯泡L，规格“4.0V. 0.7 A”；电流表A1，量程3A，内阻约为0.1Ω；电流表A2，量程0.6A，内阻r2=0.2Ω；电压表V，量程3V，内阻r V=9KΩ；标准电阻R1，阻值1Ω；标准电阻R2，阻值3KΩ；滑动变阻器R，阻值范围0~10Ω；学生电源E，电动势6V，内阻不计；开关S及导线若干.①甲同学设计了如图1所示的电路来进行测量，当通过L的电流为0. 46 A时，电压表的示数如图2所示，此时L的电阻为Ω.②乙同学又设计了如图3所示的电路来进行测量，电压表指针指在最大刻度时，加在L上的电压值是 V.③学习小组认为要想更准确地描绘出L完整的伏安特性曲线，需要重新设计电路. 请你在乙同学的基础上利用所供器材，在图4所示的虚线框内补画出实验电路图，并在图上标明所选器材代号.3、某同学通过实验测定一个阻值约为5 Ω的电阻R X的阻值。
(1)现有电源(4 V, 内阻可不计) 、滑动变阻器(0~50 Ω, 额定电流2 A) 、开关和导线若干,以及下列电表:A. 电流表(0~3 A, 内阻约0.025 Ω)B. 电流表(0~0.6 A, 内阻约0.125 Ω)C. 电压表(0~3 V, 内阻约3 KΩ)D. 电压表(0~15 V, 内阻约15 KΩ)为减小测量误差, 在实验中, 电流表应选用 , 电压表应选用(选填器材前的字母); 实验电路应采用图1中的 (选填“甲”或“乙”) 。
高二物理串并联电路试题答案及解析
高二物理串并联电路试题答案及解析1.如图所示，当滑线变阻器的滑动触点向上滑动时（）A．电压表V的读数增大，电流表A的读数减小B．电压表V和电流表A的读数都减小C．电压表V和电流表A的读数都增大D．电压表V的读数减小，电流表A的读数增大【答案】A【解析】当滑动变阻器的滑动触点向上移动时，变阻器接入电路的电阻增大，外电路总电阻R增大，由欧姆定律分析总电流I减小，路端电压增大，即电压表示数增大，电阻的电压增大，流过电阻的电流增大，则流过电流表的电流减小，所以电压表V的读数增大，电流表A的读数减小，选项A正确。
【考点】考查了闭合回路欧姆定律的应用2.如图所示的电路中，U=120 V，滑动变阻器R2的最大值为200Ω，R1=100Ω。
当滑片P滑至R2的中点时，a、b两端的电压为（）A．120 V B．40 V C．60 V D．80 V 【答案】B【解析】由题，滑片P滑至R2的中点，变阻器下半部分电阻为100Ω，下半部分电阻与R1并联的阻值为R并=R1=50Ω，则a、b两端的电压为Uab==40V，故B正确。
【考点】本题考查等效电阻，串联电路的特点。
3.在高速公路隧道内两侧的电灯泡不易更换，为了延长电灯泡的使用寿命，一个接口处通常安装两个完全相同的灯泡，下列说法正确的是()A．两个灯泡串联B．两个灯泡并联C．每个灯泡实际消耗的功率是其额定功率的四分之一D．每个灯泡实际消耗的功率小于其额定功率的四分之一【答案】A【解析】两个灯泡串联，总电阻变大，总功率变小，所以每个灯泡的功率变小，从而使之使用寿命延长，A对B错；两灯泡串联后，每个灯泡的电压变为额定电压的一半，此时灯泡的电阻比正常工作时的电阻小，所以每个灯泡实际消耗的功率大于其额定功率的四分之一，CD错误。
【考点】串联分压灯泡电阻随温度的变化4.如图所示为有两个量程的电压表，当使用a、b两端点时，量程为1 V；当使用a、c两端点时，量程为10 V。
已知电流表的内阻Rg 为50Ω，满偏电流Ig为1 mA。
高二物理交流电试题答案及解析
高二物理交流电试题答案及解析1.图是一正弦交变式电流的电压图象。
则此正弦交变式电流的频率和电压的有效值分别为A．50Hz，220V B．50Hz，220V C．0.5Hz，220V D．0.5Hz，220V【答案】A【解析】由波形图可知周期为0.02s，频率为1/T=50Hz，峰值为220，有效值为220V，A 对；2.在磁感应强度为B的匀强磁场中，一个面积为S的矩形线圈匀速转动时所产生的交流电电压随时间变化的波形如图所示，线圈与一阻值R＝9 Ω的电阻串联在一起，线圈的电阻为1 Ω.则() A．通过电阻R的电流瞬时值表达式为i＝10sin 200πt(A)B．电阻R两端的电压有效值为90 VC．1 s内电阻R上产生的热量为450 JD．图中t＝1×10-2 s时，线圈位于中性面【答案】CD【解析】由电压瞬时值表达式公式可知，电压峰值为100V，周期为0.02s，角速度为100πrad/s，电压瞬时值表达式为100sin100πt，电流表达式为10 sin100πt ，A错；电流有效值为A，电阻R两端的电压有效值为V，B错；由焦耳热功率公式可知C对；图中t＝1×10-2 s时，电动势最小，磁通量最大，线圈位于中性面，D对；3.两只相同的电阻，分别通以正弦形的交流电和方波形的交流电。
两种交流电流的最大值相等，如图所示。
在正弦形交流电的一个周期内，正弦形的交流电在电阻上产生的焦耳热Q1与方波形交流电在电阻上产生的焦耳热Q2之比Q1/Q2等于()A．3∶1B．1∶2C．2∶1D．4∶3【答案】B【解析】本题考查的是正弦波与方波的区别，由图正弦波有效值为，而方波的有效值为I，在电阻上产生的焦耳热之比Q1/Q2等于1:2；B正确；4.矩形线框在匀强磁场内绕垂直于磁场的轴匀速转动的过程中，线框输出的交流电电压随时间变化的图象如图所示，由图可知( )A ．当t ＝2s 时，线圈平面与中性面垂直B ．该交流电的频率为25HzC ．该交流电的电压的有效值为100VD ．若将该交流电压加在阻值R ＝100Ω的电阻两端，则电阻消耗的功率为50W【答案】BD【解析】本题考查的是交流电的问题，由图当t ＝2s 时，电压为零，线圈平面与中性面平行；周期为0.04s ，频率为25Hz ，该交流电的电压的有效值为V; 若将该交流电压加在阻值R ＝100Ω的电阻两端，则电阻消耗的功率为50W,B 、D 正确；5. 如图所示，在匀强磁场中有一个矩形单匝线圈ABCD ，AB 边与磁场垂直，MN 边始终与金属滑环K 相连，PQ 边始终与金属滑环L 相连．金属滑环L 、交流电流表A 、定值电阻R 、金属滑环K 通过导线串联．使矩形线圈以恒定角速度绕过BC 、AD 中点的轴旋转．下列说法中正确的是( )A ．交流电流表A 的示数随时间按余弦规律变化B ．线圈转动的角速度越大，交流电流表A 的示数越小C ．线圈平面与磁场平行时，流经定值电阻R 的电流瞬时值最大D ．线圈转动的角速度增加为原来的两倍，则流经定值电阻R 的电流的有效值也变为原来的两倍 【答案】CD【解析】交流电流表的示数为交流电的有效值，所以A 错误。
高二物理串并联电路试题答案及解析
高二物理串并联电路试题答案及解析1.某同学设计了一个转向灯电路，其中L为指示灯，L1和L2分别为左右转向灯，S为单刀双掷开关，E为电源，内阻不计。
当S置于位置1时，以下判断正确的是A．L的功率小于额定功率B．L1亮，其功率等于额定功率C．L2亮，其功率等于额定功率D．含L支路总功率较另一支路的大【答案】AB【解析】因L与L2串联后接在电源两端，而两灯的额定电压均为6V，故两灯两端电压之为为6V，功率一定小于额定功率，故A正确；因电源电压为6V，而电源内阻不计，故电源的输出电压等于6V，故B正确；由A的分析可知，L2的功率要小于额定功率，故C错误；因两并联支路两电压相等，故由P=可知，含L支路的总电阻要大，故其功率比另一支路要小，故D错误；【考点】本题考查串并联电路特点、欧姆定律。
2.如图，有两个量程的电压表，当使用ab两个端点时，量程为0—10V，当使用ac两个端点时，量程为0— 100V，已知电流表的内阻Rg为500Ω，满偏电流为1mA，求电阻R1 R2值。
【答案】9500Ω90000Ω【解析】接a、b时，串联R1，由串联电路的特点，R总＝R1+RgR总＝则R1==9500Ω接a、c时，串联的R1和R2，由串联电路的特点，R总＝R1+Rg+R2R总＝则R2==90000Ω【考点】本题考查电表的改装。
3.如图所示，将两个相同的电流表分别改装成A1（0~3A）和A2（0~0.6A）的电流表，把两个电流表并联接入电路中测量电流强度，则说法正确的是( )A．A1的指针半偏时，A2的指针还没半偏B．A1的指针半偏时，A2的指针已经超过半偏C．A1的读数为1A时，A2的读数为0.6AD．A1的读数为1A时，干路的电流为1.2A【答案】D【解析】电流表是由电流计并联一个电阻改装而成，两电流表并联，知两表头也并联，流过两表头的电流相等，所以A1的指针半偏时，A2的指针也半偏．故A错误；B错误；两电流表的内阻之比为1：5，则电流之比为5：1．A1的读数为1A时，A2的读数为0.2A，干路中的电流为1.2A．故C错误，D正确．【考点】本题考查电表的改装涉及串并联电路的的规律。
第十一章 电路及其应用 单元测试卷-2021-2022学年高二上学期物理人教版(2019)必修第三册
电路及其应用 单元测试一、选择题I （本题共13小题，每小题3分，共39分。
每小题列出的四个备选顶中只有一个是符合题目要求的，不选、多选、错选均不得分）1．通过一个导体的电流为5A ，经过6 min 后通过该导体某一横截面的电荷量是（ ） A ．30CB ．1200CC ．1500 CD ．1800 C2．下列说法中正确的是（ ） A ．导体中电荷运动就形成了电流B ．电流的单位安培不是国际单位制中的基本单位C ．电流有方向，物理学中规定负电荷定向移动的方向为电流的方向D ．对于金属导体，只要其两端电压为零，则电流就为零3．某电解池中，若在2s 内各有1.0×1019个一价正离子和2.0×1019个二价负离子通过某截面，那么通过这个截面的电流是（ ） A ．0.8AB ．3.2AC ．2.4AD ．4.0A4．一横截面积为S 的铝导线，导线单位体积内含有的自由电子数为n ，电子的电荷量为e ，若电子定向移动的速度为v 时，导线中的电流为I ，则单位时间内通过导线某横截面的电子个数为（ ） A ．nevB ．nvSC ．ISeD ．Ie nS5．甲、乙两导体为不同材料制成的均匀圆柱体，甲的长度是乙的3倍，甲的横截面积是乙的2倍，已知甲、乙两导体的电阻相等，则甲、乙两导体的材料的电阻率之比为（ ） A ．2∶3B ．4∶3C ．8∶9D ．4∶96．如图（甲）为一测量电解液电阻率的玻璃容器，P 、Q 为电极，设1m a =，0.2m b =，0.1m c =，当里面注满某电解液，且P 、Q 加上电压后，其U I -图线如图（乙）所示，当10V U =时，其电阻值R 和电解液的电阻率ρ分别为（ ）A ．1k ΩR =，4Ω·m ρ=B ．2k ΩR =，4Ω·m ρ=C ．1k ΩR =，40Ω·m ρ=试卷第2页，共6页D ．2k ΩR =，40Ω·m ρ= 7．如图所示，a 、b 、c 为同一种材料做成的电阻，b 与a 的长度相等但横截面积是a 的两倍；c 与a 的横截面积相等但长度是a 的两倍。
精品文件第十一章 电路及其应用 单元测试1(精品) 最新高二上学期物理人教版(2019)必修第三册
第十一章电路及其应用单元测试1（解析版）第I卷（选择题）一、选择题（共40分）1．一多用电表的表盘如图所示，某同学用此表测量阻值大概为150Ω的定值电阻，他应将选择开关旋到（）A．“×1”位置B．“×10”位置C．“×100”位置D．“×1K”位置2．某家用台灯可通过调节开关使它的亮度逐渐增大到最亮，若灯最亮时的电压为220V，工作电流为0.22A，则当电压为110V时，灯丝的电阻为（）A．等于1000ΩB．等于0C．小于1000ΩD．大于1000Ω3．电流表的内阻是R g=200Ω，满偏电流I g=0.5mA，现把这电流表改装成量程为1.0V的电压表，正确的方法是（）A．应串联一个2000Ω的电阻B．应并联一个0.1Ω的电阻C．应串联一个1800Ω的电阻D．应并联一个1800Ω的电阻4．手电筒中的干电池给小灯泡供电时，在某次接通开关的10s内通过某一横截面的电荷量为3C，则电流是（）A．0.3A B．3A C．3.3A D．30A5．某晶体二极管正向电流随正向电压变化的伏安特性曲线如图所示，则该晶体二极管的（）A．电阻随着正向电压的增大而增大B ．正向电压小于0.5V 时，其电阻为零C ．正向电压为0.75V 时，其电阻为75ΩD ．正向电压为0.75V 时，其功率为7.5W6．一根长为L 、横截面积为S 、电阻率为ρ的金属棒，棒内单位体积自由电子数为n ，电子的质量为m ，电荷量为e 。
在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速度为v ，则电子运动时受到的平均阻力大小为（ ）A ．22mv LB ．2mv SnC ．2ne v ρD ．2e v SLρ7．如图电路是将滑动变阻器作分压器用的电路，C 、D 为分压器的输入端，A 、B 为分压器的输出端，把变阻器的滑动片P 放在变阻器正中间，下列判断中正确的是（ ）A ．空载时输出电压为U AB =U CD B ．当接上负载R 时，输出电压为2CDAB U U <C ．负载电阻R 的阻值越小，U AB 越接近2CDU D ．滑动片P 向下滑动，可实现U AB =2CDU 8．在如图所示的电路中，接有三只完全相同的电压表，已知V 1的示数为12V ，V 2的示数为4V ，电源的内阻不计。
高二物理恒定电流练习题(含答案)
高二物理恒定电流练习题(含答案) 高二物理恒定电流1.当变阻器R的阻值增加时，R两端的电压将减小，通过R的电流强度将减小。
2.若滑动变阻器的滑动端P向下滑动时，L2变亮，L1、L3、L4不变。
3.当滑动触头P向b端滑动时，A灯变暗，B灯变亮，R1消耗的功率变小。
4.原来断开的开关K闭合时，电路中Ua降低，Ub升高。
5.滑动变阻器的滑片P由b端逐渐向a端移动过程中，A2示数先增大后减小，A1示数先减小后增大。
6.电上所带电量为4μC。
7.可变电阻R4的取值为40Ω。
8.要使液滴上升，可使R2减小。
9.在这个电路中，有一个水平放置的平行板电C，带电液滴静止在其中。
四个电键都是闭合的。
如果只打开一个电键，液滴会怎样运动？选项包括：A。
只打开K1，液滴仍然保持静止；B。
只打开K2，液滴会加速向上运动；C。
只打开K3，液滴仍然保持静止；D。
只打开K4，液滴会加速向下运动。
10.在这个电路中，开关K最初是闭合的。
当电阻R1和R2的滑片处于图中所示位置时，带电尘埃P悬浮在平行板电中，保持静止状态。
要使尘埃加速向下运动，应该采取哪些措施？选项包括：A。
将R1的滑片向上移动；B。
将R2的滑片向上移动；C。
将R2的滑片向下移动；D。
断开开关K。
11.在这个电路中，电源的电动势是恒定的。
如何使灯泡变暗？选项包括：A。
增大R1；B。
减小R1；C。
增大R2；D。
减小R2.13.这个电路中，直线OAC表示某个直流电源的总功率P总随电流I变化的图像，抛物线OBC表示同一个电源内部的热功率Pr随电流I变化的图像。
如果A和B对应的横坐标是2A，那么线段AB表示的功率和I=2A对应的外电阻是什么？选项包括：A。
2W，0.5Ω；B。
4W，2Ω；C。
2W，1Ω；D。
6W，2Ω。
14.在这个电路中，电阻R=3Ω。
当开关K断开时，电源内电路消耗功率与输出功率之比为1:3；当K闭合时，电源内电路消耗功率与输出功率相等。
那么当K断开和闭合时，电灯L上消耗功率的比例是多少？选项包括：A。
高二物理电场、电路、动量练习题
高二物理电场、电路、动量习题一、单选题1、对于欧姆定律,理解正确的是（）A、从I=U/R可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比B、从R=U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C、从U=IR可知，导体两端的电压随电阻的增大而增高D、从R=U/I可知，导体两端的电压为零时，导体的电阻也为零2、用伏安法测电阻时，已知待测电阻大约是10Ω，电流表内阻是1Ω，电压表内阻是5ｋΩ，则（）A、应选用电流表外接电路，此时测量值比真实值大B、应选用电流表外接电路，此时测量值比真实值小C、应选用电流表内接电路，此时测量值比真实值大D、应选用电流表内接电路，此时测量值比真实值小3、如图所示，图线1表示的导体电阻为R1，图线2表示的导体的电阻为R2，则说法正确的是（）A、R1：R2 =1：3B、R1：R2 =3：1C、将R1与R2串联后接于电源上，则电流比I1：I2=1：3D、将R1与R2并联后接于电源上，则电流比I1：I2=1：34、平行板电容器的两极板A、B接于电源两极，两极板竖直、平行正对，一带正电小球悬挂在电容器内部，闭合电键S，电容器充电，悬线偏离竖直方向的夹角为θ，如图所示，则下列说法正确的是( )A、保持电键S闭合，带正电的A板向B板靠近，则θ减小B、保持电键S闭合，带正电的A板向B板靠近，则θ不变C、电键S断开，带正电的A板向B板靠近，则θ增大D、电键S断开，带正电的A板向B板靠近，则θ不变二、双选题5、关于电动势，下列说法正确的是（）A．电源两极间的电压等于电源电动势B．电动势越大的电源，将其他形式的能转化为电能的本领越大C．电动势的数值等于内外电压之和D．电源电动势与外电路的组成有关6、用伏安法测未知电阻Rx时，若不知Rx的大约数值，为了选择正确的电流表接法以减小误差，可将仪器如图所示接好，只空出一个电压表的一个接头K，然后将K分别与a，b接触一下，观察电压表和电流表示数变化情况，则（）A ．若电流表示数有显著变化，K 应按aB ．若电流表示数有显著变化，K 应按bC ．若电压表示数有显著变化，K 应按aD ．若电压表示数有显著变化，K 应按b7、图中的实线表示电场线，虚线表示只受电场力作用的带正电粒子的运动轨迹，粒子先经过M 点，再经过N 点，可以判定（ ）A ．M 点的电势大于N 点的电势B ．M 点的电势小于N 点的电势C ．粒子在M 点受到的电场力大于在N 点受到的电场力D ．粒子在M 点受到的电场力小于在N 点受到的电场力8、图2所示的匀强电场E 的区域内，由A 、B 、C 、D 、A ＇、B ＇、C ＇、D ＇作为顶点构成一正方体空间，电场方向与面ABCD 垂直。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高二物理第一学期电路测试题 高二物理x科卷 时量：120分钟 满分：150分 本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。请将选择题答案填在第Ⅱ卷答题栏内。 第Ⅰ卷（选择题共56分）
一、本题共14小题，共56分，在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4分，选不全的得2分，有选错或不答的得0分。 1、在理解电动势的概念时，有同学提出了如下的看法，你认为正确的是 A、电动势就是路端电压 B、电动势就是内外电压之和 C、电动势是表示电源把其它形式的能转化为电能的本领大小的物理量 D、电动势是表示电源把电能转化为其它形式的能的本领大小的物理量 2、我们可以设想做这样一个实验：把一段电阻是R、粗细均匀的导体拉长到原长的2倍，只要此时导体的电阻变为多大，即可验证电阻定律的正确性 A、8R B、4R C、2R D、R/2 3、电阻率的大小反映了导体材料导电性能好坏，但一般导体材料的电阻率往往随温度的变化而发生变化，下列对这种变化的描述哪个是正确的 A、金属导体的电阻率随温度升高而增大 B、半导体的电阻率随温度升高而增大 C、金属导体和半导体的电阻率都随温度升高而减小 D、金属导体的电阻率随温度升高而减小，半导体的电阻率都随温度升高而增大 4、实验室得到R1、R2两个电阻的伏安特性曲线如右图所示：由图可确定两个电阻大小之比R1∶R2为 A、3∶1 B、1∶3 C、1∶3 D、3∶1 5、用一个电动势为2V的蓄电池给一个阻值为4.95Ω的电阻供电时，电流强度大小为0.4A，你认为这个电源的内电阻和电源的路端电压各应为多大 A、0.05Ω，1.98V B、0.5Ω，1.8V C、0.05Ω，1.8V D、0.5Ω，1.98V 6、右图所示的电路中，电源电动势为E，内阻为r。如果将滑动变阻器的滑片向b端滑动，则灯泡L、电表A（均未超过限度）会发生何种变化 A、灯泡L变亮，电流表A示数变小 B、灯泡L变亮，电流表A示数变大 C、灯泡L变暗，电流表A示数变小 D、灯泡L变暗，电流表A示数变大 7、理发用的电吹风由电动机和电热丝组成。电热丝给空气加热，而电动机带动风叶转动，风叶吹出热风U 甲 乙 0 I
就能将头发吹干。某型号的电吹风，其电动机线圈的电阻为r，电热丝的电阻为R，电吹风工作时电动机和电热丝串联接入电路。若电吹风两端电压为U，流入的电流强度为I，则下列对电吹风的电功率P的判断正确的是 A、P＞IU B、P＝IU－I2R C、P＝I2（R＋r） D、P＞I2（R＋r） 8、将某一电源分别与阻值为4Ω和9Ω的电阻组成闭合电路，结果在1分钟的时间里，两电阻释放的热量恰好相等，由此能计算出电源的内阻为 A、8Ω B、6Ω C、4Ω D、2Ω 9、电源是把其它形式的能转化为电能的装置，下面哪些电源是将化学能转化为电能 A、水力发电机 B、化学电池 C、燃料电池 D、太阳能电池 10、如图所示，实验得到甲、乙两闭合电路的路端电压U与干路 电流强度I的图象，由图象可知 A．E甲＝E乙，r甲＞r乙 B．E甲＝E乙，r甲＜r乙 C．E甲＞E乙，r甲＝r乙 D．E甲＜E乙，r甲＝r乙 11、右图是简化的多用表的电路。转换开关S与不同接点连接，就组成不同的电表：下面是几位同学对这一问题的议论，请你判断他们中的正确说法 A、S与2连接时，多用表就成了电流表 B、S与3连接时，多用表就成了电流表 C、S与4连接时，多用表就成了电压表 D、S与5连接时，多用表就成了电压表 12、某同学做了“用多用表测电阻”的实验后，对多用表中的“欧姆表”形成了以下一些看法，你认为他的哪些看法是正确的 A、欧姆表的刻度是不均匀的 B、选挡后必须经过“调零”才能进行测量 C、测电路中的电阻大小时，要将电阻从电路中断开才能进行测量 D、用欧姆表测电压时，一定要注意正负极不能接错 13、在用电压表和电流表测电阻的实验中，由于电表内阻对测量的影响，使得测量的结果会出现误差。若采用右图所示的电路进行测量，则测量值RX与实际值R0比较 A、RX＞R0 B、RX＜R0 C、RX＝R0 D、因不知两表的内阻具体大小，故无法比较RX与R0的大小关系 14．下列由基本门电路组成的电路中能使小灯泡发光的有（ ）
A B C D +5V & ≥1 +5V
≥1 +5V
1 +5V 1 第Ⅱ卷(94分) 姓名_____________学号_____________ 题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 答案 二、本题共5小题，每空3分，共27分。把答案填在题中的横线上或按题目要求作答。 15、在一段通电金属导体内，5s钟有1.25×1019个电子通过某一横截面，则通过这段金属导体的电流强度大小为 A。（一个电子带电量为e＝1.6×1019C） 16、将一阻值是4Ω的电阻R1与另一电阻R2串联, 其总电阻是10Ω, 则 R2＝________Ω, 若将它们并联接入电路，则通过R1与R2的电流强度之比为I1∶I2＝____________。 17、某照明电路的输入电压为220V，输入的功率为2200W，则输电线中的电流强度大小为 A；若输电线的总电阻为2Ω，则输电线损失的电功率为 W；用户的电灯实际得到的电压为____________V。 18、有一电流表，其内阻Rg为100Ω，满偏电流Ig为3mA。若要把它改装成量程为6V的电压表，应串联 Ω的电阻；若要把它改装成量程为3A的电流表，应并联 Ω的电阻。 19、A、B两地相距40km，从A到B的两条输电线的总电阻为400Ω。若A、B之间的某处输电线发生了短路，电工为查明短路地点，在A地的输电线两端接上电源，电源所附带的电压表和电流表显示这两端电压为10V，流入的电流为100mA。则短路处距A地为 km。 三、本题共5小题，共67分。解答应写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案不能得分。有数值计算的题，答案中必须明确写出数值和单位。 （说明：1班做21—25题；3班做20—24题） 20、（12分） 如图所示，电源的电动势为E＝6V，内阻为r＝0.6Ω，电阻R1＝4Ω，R2＝6Ω。求：当S断开和闭合时通过R1的电流强度分别为多大？ 21、（12分）某工地的一台电动机，其铭牌上只有额定电压U＝220V能看清楚，现经测量了解到：电动机线圈电阻为r＝0.4Ω，在额定电压下运转时的电流I＝50A，求： （1）电动机的额定电功率为多大？ （2）额定运转时线圈电阻的热功率为多大？ （3）额定运转时转化为机械能的功率（即电动机输出的机械功率）为多大？
22、（14分）如右图所示的闭合电路中，电源电动势E＝9V，内阻r＝1Ω，R2＝2Ω，灯泡A标有“12V，6W”，灯泡B标有“4V，4W”。当开关S闭合时： （1）如果要使灯泡B正常发光，R1应为多大？ （2）此时灯泡A的实际功率是多大？ 23、（15分）如图4-1-5所示，U=10V,电阻R1=3Ω,R2=2Ω,R3=5Ω,电容器的电容C1=4μF, C2=1μF．求： (1)当S闭合时间足够长时,C1和C2所带的电量各是多少? (2)然后把S断开, S断开后通过R2的电量是多少?
24、（14分）如图4-1-4所示电灯L标有“4V，1W”，滑动变阻器R总电阻为50Ω，当滑片P滑至某位置时，L恰好正常发光，此时电流表示数为0.45A，由于外电路发生故障，电灯L突然熄灭，此时电流表示数为0.5A，电压表示数为10V．若导线完好，电路中各处接触良好，试问： （1）发生的故障是短路还是断路？发生在何处？ （2）发生故障前，滑动变阻器接入电路的阻值为多大？ （3）电源的电动势和内阻为多大？ 25、（12分）如图所示是电饭煲的电路图，S1是一个限温开关，手动闭合，当此开关的温度达到居里点(103℃)时会自动断开.S2是一个自动温控开关，当温度低于约70℃时会自动闭合，温度高于80℃时会自动断开，红灯是加热状态时的指示灯，黄灯是保温状态时的指示灯，限流电阻R1=R2=500Ω，加热电阻丝R3=50Ω，两灯电阻不计. (1)根据电路分析，叙述电饭煲煮饭的全过程(包括加热和保温过程) (2)简要回答，如果不闭合开关S1，电饭煲能将饭煮熟吗? (3)计算加热和保温两种状态下，电饭煲消耗的功率之比. 电路测试答案 题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 答案 C B A D A C D B BC B AC ABC B B 15、0.4 16、6，3:2 17、10，200，200 18、1900，0.1 19、10 20、1.3A，1.2A 21、11kW，1kW，10kW 22、1.4Ω，1.5W 23．（1）1.6×10-5 C 1.0×10-5 C （2）2.6×10-5 C 24．（1）L支路断路 (2)20Ω (3)12.5V5Ω 25． (1)电饭煲盛上食物后，接上电源，S2自动闭合，同时把手动开关S1关闭，这时黄灯短路红灯亮，电饭堡处于加热状态，加热到80℃时，S2自动断开，S1仍闭合待电饭煲中水烧干后，温度升高到103℃时.开关S1自动断开，这时饭已煮熟，黄灯亮，电饭煲处于保温状态由于电饭堡散热，待温度下降至70℃时，S2自动闭合，电饭煲重新处于加热状态，待温度上升到80℃时，又自动断开，电饭煲再次处于保温状态.(2)不能，因为如果不闭合S1，则只能将食物加热至80℃.(3)设电饭煲处于加热状态时，功率为P1，
8W.1064W)5005050050(220RUP22321
设电饭煲处于保温状态时消耗的功率为P2，则8W.88W5050050500500220RRUP223122 所以P1:P2≈12:1
