迪声牌DS05-11(FM/AM)收音机实验套件一、装配说明1、本套件为全集成电路调频、调幅式收音机，具有灵敏度高、质量稳定、一致性好，耗电省、发音宏亮等优点，是电子技术的理想实验套件。
2、中波信号由T1与CA组成的输入回路，选择后进入IC内10脚，在IC内部与本振信号混频：本振由T2与CB及IC的5脚内部振荡电路组成。
混频后的465KHz差频信号由IC的14脚输出，经中周T3和陶瓷滤波器CF2选频从16脚进入进行中放、检波，然后由23脚输出，再经C16耦合至24脚进行音频放大，最后由27脚输出至扬声器。
3、调频信号由TX接收，经C1送入IC的12脚进行高放、混频，9脚为选频回路，7脚外接本振回路，混频后的中频信号由14脚输出经10.7MHz陶瓷滤波器CF1选频后进入17脚进行中放，并经内部鉴频，IC的2脚外接鉴频网络，鉴频后的音频信号亦由23脚输出，再经C16耦合至24脚进行功放推动扬声器。
4、SL为四联可变电容器，它由四个单独的可变电容组合在同一个轴上旋转，以满足AM、FM的调台，安装时请注意将小容量的两联焊在7脚和9脚（调频用），另外大容量的两联焊在5脚和10脚。
CF2是AM的中频陶瓷滤波器；CF1是FM的中频陶瓷滤波器；T2是中波振荡线圈；CF3是鉴频器。
T3是AM的中频变压器；L2是FM的输入回路电感；L3是FM的振荡线圈。
5、当拿到本套件后，对照“元件清单”逐一将数量清点一遍，并用万用表将各元件测量一下，特别是瓷片电容，最好用电容表测量，若没有电容表，只用万用表粗略估计一下，做到心中有数。
6、在焊执着时请按先焊小元件，再焊大元件，最后再焊集成块的原则进行操作，元件尽量贴着底板，“对号入座”不得将元件插错，由于集成块CXA1691BM是采用日本索尼公司生产的双排28脚贴片式结构，它的脚排列比较密集，焊接时请用尖铬铁头进行快速焊接，如果一次焊不成功，应等冷却后再进行下一次焊接，以免烫坏集成块，焊完后应反复检查有无虚、假、错焊，有无拖锡短路造成故障，只要按上述要求焊接组装，一装上电池即可收到广播（AM段）焊上天线即可收到FM广播，若收不到广播，请再一次检查电路有没有错误，并参考本说明书的附表IC的各脚电压参考值（静态），也许对你调试有很大的帮助。
收音机的拉线规律和维修方法
收音机调频拉线的规律和维修收音机的拉线规律普通收音机都用拉线带动指针，来指示调谐电台的位置。
一旦拉线磨断，若不能掌握它的缠绕规律，修理更换都很麻烦。
这里介绍重绕拉线的一些经验。
重绕拉线，首先要弄清拉线盘的转向与指针走向是相同，还是相反。
图1是这两种绕法的典型情况。
如果原来的拉线已经弄乱，就要先看刻度盘上频率低端在左边(上边)，还是右边(下边)；再看双连可变电容器的动片与定片是在拉线盘顺转到底时重合呢，还是逆转到底时重合?因为动片、定片重合时，电容器的电容量最大，收音机接收电台的频率最低，所以这时指针应在刻度盘上频率低端。
设想指针由频率低端向高端移动，再顺此推断刻度盘的转动方向，接着就能参照图1判断拉线应采用哪种绕法。
至于拉线途中要经过几个滑轮，调谐轴装在什么地方，都可在下一步考虑。
第二步确定拉线在拉线盘上是顺时针方向绕还是逆时针方向绕?或者说确定线从拉线盘左边绕起还是从右边绕起?原则是要使拉线运行时，在调谐轴上不会压叠起来。
绕线时，可参照图2(a)所示，将线先绕经接近拉线盘的滑轮，再绕到调谐轴上，然后绕到离拉线盘较远的滑轮上。
这样拉线在调谐轴上不会互相挤压，若绕成图2(b)所示的线压线的样子，调谐轴会转不动或很快磨断拉线。
实际操作时，拉线绕经设计确定的路径后，待线绕回到拉线盘的另一端时，可用手拉紧线头，若转动调谐轴能拉动拉线盘，才可把线头剪断。
将线端系上拉线弹簧，扣在拉线盘边的孔内，再把指针装在拉线上，整个调谐系统就能正常运行了。
有一些高档收音机为了调谐电台更准确，指示更明了，把刻度板做得很长，而仍用小拉线盘。
这种收时机要使用如图3的放大轮，来代替刻度板两旁的普通定滑轮。
放大轮是一是整体，但上下两处的直径大小不同，它把整个拉线系统分成两部分：一部分是放大轮前端小轮和拉线盘及调谐轴，它们的用途与普通拉线一样；另一部分是放大轮上后端大轮和指针。
使用时，拉线盘带动放大轮前端小轮转动，后端大轮虽转过的圈数、角度与小轮一样，但因直径大，拉线带着指针移动的行程会大得多。
迪声牌DS05-6(六管)型收音机实验套件
迪声牌DS05-6(六管)型收音机实验套件装好的成品图如下一、装配说明本教学用的散件为3V低压全硅六管超外差式收音机具有安装调试方便、工作稳定、声音宏亮、耗电省等优点。
它由输入回路高放混频级、一级中放、二级中放兼检波、低放级和功放级等部分组成，接收频率范围为535千赫～1605千赫中波段。
1、元件说明：①中频变压器（以下简称中周）及中波振荡线圈（简称中振）三只一套，T2是振荡线圈型号为LF10-1（红色）、T3是第一级中放中周型号为TF10-1（白色）、T4是第二级中放中周型号为TF10-2（黑色或绿色）。
②T5为输入变压器，线圈骨架上有凸点标记的为初级，印制板上也有圆点作为标记，其线圈绕组在印制板上可以很明显的看出，安装时不要装反。
2、安装工艺要求：安装时请先装低矮和耐热的元件（如电阻），然后再装大一点的元件（如中周、变压器），最后装怕热的元件（如三极管）。
①电阻的安装：请将电阻的阻值（参照本说明书的电阻值识别示意图）选择好后可采用卧式紧贴电路板安装。
②磁棒线圈的四个引线头应对应的焊在线路板的铜箔面。
③发光管安装在印制板焊接面（铜箔面）焊接。
注意其安装高度应刚好达到机壳上盖发光二极管安装孔的表面。
④喇叭安装落位后，再用电烙铁（垫上云母片）将周围的两个塑料桩子按喇叭边缘方向烫压，使喇叭固定好。
3、调试过程：测量电流，将电位器开关打开（音量旋至最小即测量静态电流）用万用表分别依次测量D、C、B、A四个电流缺口，若被测量的数在规定（请参考电原理图）的参考值左右即可用焊锡将这四个缺口依次连通，再把音量开到最大，调双连拔盘即可收到电台。
在安装电路板时注意把喇叭及电池引线埋在比较隐蔽的地方，这样一台自己辛勤劳动制作的收音机就安装完毕。
当测量不在规定电流值左右请仔细检查偏置电阻及三极管有无装错，中周是否混装以及虚、假、错焊等问题，若测量哪一级电流不正常则说明那一级有问题。
由于篇幅所限关于工作原理、中频的调整、频率范围的调整以及跟踪统调参考有关文献。
德生系列收音机原理、维修与实测数据
德生系列收音机原理、维修与实测数据根据市场上拥有率最高的几款德生系列收音机进行部分产品的剖析,绘出原理图,供广大维修者及消费者参考德生系列收音机原理、维修与实测数据德生系列收音机原理、维修与实测数据德生系列收音机以体积小、价格适中、音质较好、外形漂亮而著称。
在国内市场上占有率很高。
尤其以PL757、短波王等著名产品受到了广大消费者的欢迎。
遗憾的是随机大多未附电路图，这给日后维修工作带来诸多不便。
鉴于此，笔者根据市场上拥有率最高的几款德生系列收音机进行部分产品的剖析，绘出原理图，供广大维修者及消费者参考。
由于德生系列收音机大部分采用了金属化孔双面印制板及贴片焊接工艺，因而解剖难度较大，所以这里提供的图纸、数据、资料难以十全十美，仅供参考。
一、PL757数字调谐全波段收音机PL757是德生系列收音机中最优秀的一款。
无论是外观还是制造工艺都代表了国产袖珍收音机的最高水平。
它采用了东芝公司专用数字调谐芯片__作为整机核心器件，具有直接输入电台频率之先进功能，可预选24个电台频率。
系统控制部分如图1所示。
收音的前级AM／FM接收，解调及功率放大如图2所示。
根据市场上拥有率最高的几款德生系列收音机进行部分产品的剖析,绘出原理图,供广大维修者及消费者参考根据市场上拥有率最高的几款德生系列收音机进行部分产品的剖析,绘出原理图,供广大维修者及消费者参考1．系统控制电路TC9316系CMOS 60脚扁平封装，内置LCD驱动器，能输出1／4占空，1／3偏置，重复频率为125Hz的段驱动脉冲。
本机具有PLL9kHz、10kHz参考频率可选；75kHz和150kHz石英晶体振荡器可选，由程序控制基准频率，其指令执行的时间分别为80us和40us。
锁相环电路包括二分频FM前置分频器，4位吞咽计数器，12位可编程分频器，相位比较器等功能电路，并专门设置了16位通用中频计根据市场上拥有率最高的几款德生系列收音机进行部分产品的剖析,绘出原理图,供广大维修者及消费者参考数器，对于__N／AP输出的中频信号分频并检出自动调谐的停止信号。
二手日本原装收音头改制法(上)

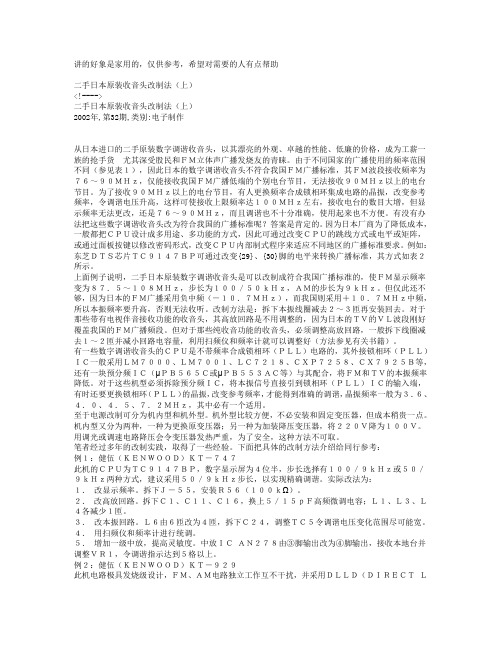

讲的好象是家用的，仅供参考，希望对需要的人有点帮助二手日本原装收音头改制法（上）<!---->二手日本原装收音头改制法（上）2002年,第32期,类别:电子制作从日本进口的二手原装数字调谐收音头，以其漂亮的外观、卓越的性能、低廉的价格，成为工薪一族的抢手货 尤其深受股民和ＦＭ立体声广播发烧友的青睐。
由于不同国家的广播使用的频率范围不同（参见表１），因此日本的数字调谐收音头不符合我国ＦＭ广播标准，其ＦＭ波段接收频率为７６～９０ＭＨｚ，仅能接收我国ＦＭ广播低端的个别电台节目，无法接收９０ＭＨｚ以上的电台节目。
为了接收９０ＭＨｚ以上的电台节目，有人更换频率合成锁相环集成电路的晶振，改变参考频率，令调谐电压升高，这样可使接收上限频率达１００ＭＨｚ左右，接收电台的数目大增，但显示频率无法更改，还是７６～９０ＭＨｚ，而且调谐也不十分准确，使用起来也不方便。
有没有办法把这些数字调谐收音头改为符合我国的广播标准呢？答案是肯定的。
因为日本厂商为了降低成本，一般都把ＣＰＵ设计成多用途、多功能的方式，因此可通过改变ＣＰＵ的跳线方式或电平或矩阵，或通过面板按键以修改密码形式，改变ＣＰＵ内部制式程序来适应不同地区的广播标准要求。
例如：东芝ＤＴＳ芯片ＴＣ９１４７ＢＰ可通过改变{29}、{30}脚的电平来转换广播标准，其方式如表２所示。
上面例子说明，二手日本原装数字调谐收音头是可以改制成符合我国广播标准的，使ＦＭ显示频率变为８７．５～１０８ＭＨｚ，步长为１００／５０ｋＨｚ，ＡＭ的步长为９ｋＨｚ。
但仅此还不够，因为日本的ＦＭ广播采用负中频（－１０．７ＭＨｚ），而我国则采用＋１０．７ＭＨｚ中频，所以本振频率要升高，否则无法收听。
改制方法是：拆下本振线圈减去２～３匝再安装回去。
对于那些带有电视伴音接收功能的收音头，其高放回路是不用调整的，因为日本的ＴＶ的ＶＬ波段刚好覆盖我国的ＦＭ广播频段。
但对于那些纯收音功能的收音头，必须调整高放回路，一般拆下线圈减去１～２匝并减小回路电容量，利用扫频仪和频率计就可以调整好（方法参见有关书籍）。
(整理)红旗(春雷)703型三波段七晶体管收音机说明
红旗(春雷)703型三波段七晶体管收音机说明红旗703型三波段七晶体管收音机的说明书详细地列出了主要功能、使用方法，还附带了电路图、印刷电路图和主要参数。
因原说明书字体甚小，扫描效果不佳。
特摘录如下：红旗703型三波段七晶体管收音机一、概述半导体收音机是广大革命群众学习毛泽东思想，学习党的方针政策，学习文化和科学技术的重要工具。
在阶级斗争、生产斗争、科学实验三大革命运动中，特别是在反对帝国主义和现代修正主义的斗争中发挥了巨大的作用。
对农、林、渔业来说，半导体收音机还是一个气象预报的工具，起着指导生产和保证生产安全的作用。
因此，我们厂生产的703产品，认真考虑了人民群众的要求，如体积大小适宜携带，结构上考虑了实际使用和可靠性，如外壳壁较厚，结构件也采用了较厚的薄钢板，并备有皮袋以防擦伤外壳等，中波段采用锰锌磁棒以增加灵敏度，并备有外接天线以满足边远地区使用，短波收听备有拉杆天线以增强收听灵敏度及波段展宽微调，调谐行程较长，在收听时便于寻找电台，附有耳塞，以适应不同需要，考虑了换取电池方便，在外壳底层备有换取电池的小盖板，鉴于边远地区购买五号电池的困难，因此备有外接电池插，以适应使用不同规格的电池，希望人民群众在不断使用过程中来信指出缺点，以精品文档便产品不断改进以满足使用要求。
二、性能简介1、晶体管：3AG2 变频2AP9 自动增益控制3AG1 一级中频放大3AG1 二级中频放大2AP9 检波3AX31D 一级低频前置放大3AX31D 二级低频前置放大3AX31B ×2 乙类推挽输出2、接收频率：中波 535-1605KHz短波1 4-8.5MHz短波2 8.5-18MHz 3、天线：中波用机内锰锌磁棒短波用机内拉杆天线4、输出功率：额定50mw 最大240mw精品文档5、扬声器：Φ65mm（音圈阻抗25Ω）6、耳机：10Ω微型耳机7、电源：DC6V8、电源消耗：无讯号时约最大输出时约9、体积：180×100×41mm10、重量：0.5kg五、维修须知1、对机内元件进行焊接收时，特别是晶体管，焊接时应离管壳10 mm以上，用平口钳夹住引出线的中央，电烙铁应不超过45W，焊接时间不超过3秒（一般元件不应超过5秒），否则晶体管及机内其他元件将因此而受损。
自己动手做收音机(LC72131)
自己动手做收音机（LC72131）刚好我也有几片LA1837+LC72131FM/AM 立体声收音板，将相关资料整理一下我手上的收音头：网友BG7TBL DIY资料接收频率范围：86-108MHz，步进50/100/1000K，带信号强度指示，可自动搜索，存储255个频道电路图：PC端软件界面：收音头资料：高频头引脚功能：+-----------------------+| +--+| +--+| MITSUMI || +-+| +| +-+| |+|||||||+---------------+1---151、ST-LED，立体声指示LED，低电平有效，需要限流2、TURN-LED，调谐LED，低电平有效，需要限流3、静音输入，高电平有效4、R声道输出，5、GND6、L声道输出7、NC AM S METER(自己连线出来)8、VCC，+12V9、NC FM S METER(自己连线出来)10、NC11、GND12、DO-LC7213113、CL-LC7213114、DI-LC7213115、CE-LC72131资料下载：该文件只允许会员下载! 登录| 注册AM/FM数字调谐收音机在编写软件过程中请注意如下几项：1、工作电压为: DC9V2、PLL（LC72131D）晶体用4.5MHz晶体。
3、请参照本规格书第3-3项：锁相环（PLL）部分特性4、程序设计时，要先进行初始化设置后，等LC72131的状态稳定后再送分频比据；5、因现在数调收音机（DTS）都采用中频（IF）计数方式进行自动选台（FM为10.7MHz,AM为450KHz），自动选台为分频系数加1（或减1）操作，电台判定一般以检测中频的数据（FM：10.7MHz±10KHz，AM：450KHz±3KHz）是否准确来判断，再改变分频比后要延迟100MS再检测中频，检测中频周期应大于32MS,自动选台(扫描)时，MCU发指令使LC72131D的第8脚(/BO2)输出高电压(为1),扫描到电台时LA1823的第7 脚输出一个中频(FM为10.7MHz,AM为450KHz)信号.这信号送到LC72131的12脚(此脚为中频输入端).这时MCU读取到这个信号.LC72131D的第8脚的输出变为低电平(为0)。
ZX2050OB七管收音机详细原理及讲解
