氟塑料耐腐蚀液下泵价格及特性简析
FY长轴液下泵特点及参数
FY长轴液下泵特点及参数
一、FY型高温液下泵概述：
FY系列液下泵是本单位在传统耐腐蚀液下泵基础上，融合瑞士苏尔寿公司同类产品的先进技术，经改进设计而生产的新型泵；该泵取消了其他液下泵普遍采用的机械密封和选用了独特结构的叶轮，使泵高效节能、无泄漏、寿命特长，从而广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。
二、FY型高温液下泵特点:
1．泵为立式液下泵，外形美观，直接安装在被输送介质的储存器上，无额外占地面积，从而降低了基建投入。
2．取消了机械密封，解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼，节约了泵的运行成本，提高了工作效率。
3．采用了独特的离心式双平衡叶轮，供输送不含固体颗粒等清洁的介质，振动噪音特低，效率高；耐腐蚀液下泵采用开式双平衡叶轮，供输送不清洁带有固体颗粒及短纤维的液体，运行平稳、不堵塞。
4.最高使用温度400℃。
三、FY型高温液下泵型号意义:
四、FY型高温液下泵性能参数:。
50fy-25
50fy-25
50fy-25液下泵
50fy-25液下泵用 途：
50fy-25液下泵具有运转宁静、维修方便、耐腐蚀性强等特点，广泛适用于化工，石油，废水处理等工业部门。
50fy-25液下泵设计特点：
50fy-25液下泵根据伸入容器长度的不同(一般为1至2.5m)而制成规格。
工作部分淹没于液体中，泵运转产生的轴向及径向力分别由滚动轴承及滑动轴承支撑;因此运行宁静无嘈音，轴封无液体飞溅现象。
密封填料处有冷却系统,可根据用户使用介质的温度，用冷却水带走热量。
50fy-25液下泵型号意义
50——水泵进口直径
fy——液下泵
25——水泵设计点扬程
50fy-25液下泵结构与材料
轴套：1Cr18Ni9Ti
密封垫：氟橡胶
泵轴：1Cr18Ni9Ti
衬套：填充聚四氟乙烯
止漏环：填充聚四氟乙烯
泵体：1Cr18Ni9Ti
叶轮：1Cr18Ni9Ti。
FY型液下泵参数表
FY型液下泵
询价请点击这里
FY型液下泵是本单位在传统耐腐蚀液下泵基础上，融合瑞士苏尔寿公司同类产品的先进技术，经改进设计而产生的新型泵；该泵取消了其他液下泵普遍采用的机械密封和选用了独特结构的叶轮，使泵高效、节能、无泄漏、寿命特长，从而广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。
FY型液下泵
FY液下泵结构图与特点
FY型液下泵结构图
1、泵为立式液下泵，外形美观，直接安装在被输送介质的储存器上，无额外占地面积，从而降低了基建投入。
2、取消了机械密封，解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼，节约了泵的运行成本，提高了工作效率。
FY型液下泵型号意义
FY液下泵外形及安装尺寸图1
FY液下泵外形及安装尺寸图2。
无水氟化氢液下泵的作用
无水氟化氢液下泵的作用一、什么是无水氟化氢液下泵咱们先聊聊无水氟化氢这个东西吧。
这玩意儿听起来就很吓人对吧？它是一种无色、刺激性强、腐蚀性也极强的化学品。
你要是亲眼见到，它那酸酸的气味你肯定立马捂住鼻子跑得远远的。
它常常被用在工业生产中，特别是在化学合成、半导体制造等领域。
所以，想想要处理这种危险物质，咱们肯定得用上“专业工具”——也就是这台无水氟化氢液下泵啦。
无水氟化氢液下泵，顾名思义，就是用来“泵送”这种酸酸的氟化氢液体的设备。
你要是看过它的样子，可能会觉得它就像是一个大号的水泵，装在一个密封的容器里，专门负责将液体从一个地方抽到另一个地方。
可是你别小看它，这泵的工作可不简单。
它的任务就是让这些危险的化学液体在高腐蚀性环境中也能稳定流动。
想想看，要是没有这种设备，氟化氢液体可能会因为管道老化、密封不严漏出来，后果可就严重了。
二、无水氟化氢液下泵的作用咱们得好好聊聊这个泵究竟是怎么“派上用场”的。
它的最大作用就是保障液体的稳定流动。
就拿化学工厂来说吧，很多生产过程都需要精确控制化学物质的流动，尤其是像氟化氢这种危险物质。
想要把它精确地转移到不同的容器里，必须得有一个强有力的泵来控制它的流动速度和压力。
否则，整个生产过程就可能因为液体流动不畅导致反应失败，甚至发生泄漏、爆炸等极其严重的事故。
而且你以为这泵就只是简单地“抽水”吗？错了！它要做的事比你想象的多得多。
它必须耐得住无水氟化氢的侵蚀。
氟化氢是一种超级强的腐蚀性物质，任何材质都可能在它的作用下慢慢腐烂、溶解掉。
所以，无水氟化氢液下泵的设计非常讲究，材质得特别坚固，通常会选用耐腐蚀的材料，比如特殊的合金、塑料等，这些材料能有效抵抗氟化氢的侵害。
它还得具备稳定的工作性能。
你可以想象一下，氟化氢液体在管道中流动时，温度、压力都可能发生变化。
泵不仅要能适应这些变化，还要保持液体的流动不会中断，不会因为温度升高或者压力过大而导致设备损坏。
所以，无水氟化氢液下泵的设计非常精密，必须有一套完整的控制系统来调节其工作状态，确保它稳定运行。
化工泵结构图及型号定义
化工泵结构图及型号定义上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。
主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。
产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。
公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。
一、FZB系列氟塑料化工泵产品简介：化工泵种类很多，像耐腐蚀化工泵、氟塑料化工泵、化工离心泵等。
FZB型氟塑料合金化工泵是按国际标准并结合非金属泵的工艺设计制造。
FZB型氟塑料合金化工泵体采用金属外壳内衬氟塑料，过流部件全部采用氟塑料合金制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。
立式多级离心泵泵的进出口均采用铸钢体加固，以增强了泵的耐压性。
实际使用显示，FZB 型氟塑料合金自吸泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
二、FZB系列氟塑料化工泵产品特点：FZB型氟塑料化工泵最突出的特点就是具有自吸功能，可抽送低于泵安装位置以下的液体，且性能稳定，操作简单，只需在泵第一次使用前灌液后，第二次及以后使用则无需灌液，直接开机即可，自吸高度可根据介质密度在2至4米内确定，液下排污泵是替代体型笨重的液下泵的最佳选择。
该泵采用目前最为先进的外装式四氟波纹管机械密封，拥有多层保护，延长了机封使用寿命，对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，所以用户选型时需考虑到介质中的固体含量。
三、FZB系列氟塑料化工泵产品用途：FZB型氟塑料化工泵的过流部件全部采用氟塑料制造，且又具有自吸功能，因此，FZB自吸泵的用途极为广泛，如：将地下槽中的腐蚀性液体抽送至目标地点，将底端无出口的酸碱槽中的酸碱抽送到目标地点，或用于多个酸槽之间的循环，或用于卸酸等等。

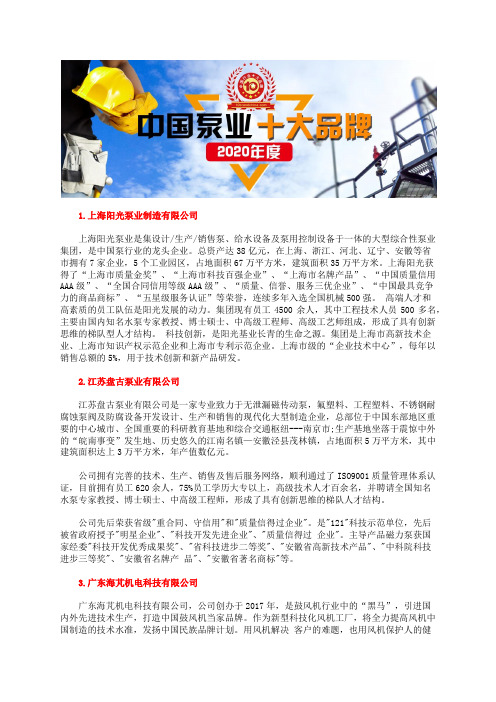

国内液下泵业前十品牌液下泵价格总榜
1.上海阳光泵业制造有限公司上海阳光泵业是集设计/生产/销售泵、给水设备及泵用控制设备于一体的大型综合性泵业集团，是中国泵行业的龙头企业。
总资产达38亿元，在上海、浙江、河北、辽宁、安徽等省市拥有7家企业，5个工业园区，占地面积67万平方米，建筑面积35万平方米。
上海阳光获得了“上海市质量金奖”、“上海市科技百强企业”、“上海市名牌产品”、“中国质量信用AAA级”、“全国合同信用等级AAA级”、“质量、信誉、服务三优企业”、“中国最具竞争力的商品商标”、“五星级服务认证”等荣誉，连续多年入选全国机械500强。
高端人才和高素质的员工队伍是阳光发展的动力。
集团现有员工4500余人，其中工程技术人员500多名，主要由国内知名水泵专家教授、博士硕士、中高级工程师、高级工艺师组成，形成了具有创新思维的梯队型人才结构。
科技创新，是阳光基业长青的生命之源。
集团是上海市高新技术企业、上海市知识产权示范企业和上海市专利示范企业。
上海市级的“企业技术中心”，每年以销售总额的5%，用于技术创新和新产品研发。
2.江苏盘古泵业有限公司江苏盘古泵业有限公司是一家专业致力于无泄漏磁传动泵，氟塑料、工程塑料、不锈钢耐腐蚀泵阀及防腐设备开发设计、生产和销售的现代化大型制造企业，总部位于中国东部地区重要的中心城市、全国重要的科研教育基地和综合交通枢纽---南京市;生产基地坐落于震惊中外的“皖南事变”发生地、历史悠久的江南名镇—安徽泾县茂林镇，占地面积5万平方米，其中建筑面积达上3万平方米，年产值数亿元。
公司拥有完善的技术、生产、销售及售后服务网络，顺利通过了ISO9001质量管理体系认证，目前拥有员工620余人，75%员工学历大专以上，高级技术人才百余名，并聘请全国知名水泵专家教授、博士硕士、中高级工程师，形成了具有创新思维的梯队人才结构。
公司先后荣获省级"重合同、守信用"和"质量信得过企业"。
中国氟塑料磁力泵最好的厂家国内一线品牌水泵排名前十名
中国氟塑料磁力泵最好的厂家国内一线品牌水泵排名前十名氟塑料是应用现代磁力学原理，利用永磁体的磁力传动实现扭矩的无接触传递的一种新型泵，也就是电机带动外转子(即外磁钢)总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转，过流部件全部采用氟塑料制造，可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质，隔离套采用特殊材料制造具有高强度的力学性能，消除了磁力泵存在的磁涡流现象，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏，而设计的全密封、无泄漏、无污染、耐强酸、高效节能的新型无泄漏耐酸泵，性能达到国际标准、可替代价格昂贵不锈钢，特殊合金材料、进口的化工泵。
1、上海沈泉泵阀制造有限公司上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，计量泵，排污泵，多级泵，转子泵，自吸泵，消防泵，卫生泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
2、淄博鲁明泵业有限公司淄博鲁明泵业有限公司，坐落在风景秀丽，地理条件优越的中国泵都山东—博山，企业是集研发、生产、销售于一体的泵类产品制造类企业，公司主要产品包括：不锈钢磁力泵，衬氟塑料磁力泵，衬四氟磁力泵等，主要有适应性强，节能环保，耐用性较高等特点。
3、江苏双驰泵业科技有限公司江苏双驰泵业科技有限公司是集科研、生产、工程为一体的民营企业。
公司注册资金为1158万元，占地面积13500平方。
公司拥用一支实力雄厚的科研队伍，并与中科院金属研究所、江苏理工大学等国内多家院校合作。
以严谨求实的科学态度，开拓进取的工作作风和求实创新的精神，致力烟气脱硫系列产品的开发、生产和应用。
4、安徽通宇泵阀制造有限公司安徽通宇泵阀制造有限公司，创办于1995年，是国内较早引进中科院上海有机化学研究所专利材料“氟塑料合金”耐腐蚀制造“通宇”牌化工泵阀及管道的专业厂家。
化工泵参数及型号定义
化工泵参数及型号定义上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、IHF系列氟塑料合金化工泵产品特点：IHF为单级单吸式氟塑料合金化工泵，该泵是按照国际标准并结合非金属泵的加工工艺设计生产。
体烧结压制成型，轴封采用四氟填充材料，进出口均采用铸钢体加固。
该化工泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点，广泛适用于化工、制药、石油、冶金、冶炼、电力、电镀、染料、农药、造纸、食品、纺织等行业，在-85℃～200℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质，是目前世界是最耐腐蚀设备之一。
本司化工泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的二、IHF系列氟塑料合金化工泵产品用途：广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。
本泵可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质的使用，是目前最先进的耐腐蚀装备之一。
三、IHF系列氟塑料合金化工泵技术参数：流量：6.3～400m3/h；转速：2900、1450r/min；功率：0.55～110KW；进口直径：50～200mm；最高工作压力：1.6Mpa。
cqb32-20-110f氟塑料磁力泵
cqb32-20-110f氟塑料磁力泵
cqb32-20-110f氟塑料磁力泵结构特点永磁体由稀土永磁材料制成的永磁体工作温度范围广(-45－400℃)，矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会发生退磁现象，是一种很好的磁场源。
隔离套在采用金属隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。
涡流的表达式为：其中Pe－涡流；K—常数；n—泵的额定转速；T－磁传动力矩；F－隔套内的压力；D－隔套内径； 一材料的电阻率； —材料的抗拉强度。
当泵设计好后，n、T是工况给定的，要降低涡流只能从F、D等方面考虑。
选用高电阻率、高强度的非金属材料制作隔离套，在降低涡流方面效果十分明显。
润滑液控制泵运转时，必须用少量的液体对内磁转子与隔离套之间的环隙区域和滑动轴承的摩擦副进行冲洗冷却。
冷却液的流量通常为泵设计流量的2%-3%，内磁转子与隔离套之间的环隙区域由于涡流而产生高热量。
当冷却润滑液不够或冲洗孔不畅、堵塞时，将导致介质温度高于永磁体的工作温度，使内磁转子逐步失去磁性，使磁力传动器失效。
当介质为水或水基液时，可使环隙区域的温升维持在3-5℃；当介质为烃或油时，可使环隙区域的温升维持在5-8℃。
滑动轴承cqb32-20-110f氟塑料磁力泵滑动轴承的材料有浸渍石墨、填充聚四氟乙烯、工程陶瓷等。
由于工程陶瓷具有很好的耐热、耐腐蚀、耐摩擦性能，所以磁力泵的滑动轴承多采用工程陶瓷制作。
由于工程陶瓷很脆且膨胀系数小，所以轴承间隙不得过小，以免发生抱轴事故。
由于磁力泵的滑动轴承以所输送的介质进行润滑，所以应根据不同的介质及使用工况，选用不同的材质制作轴承。
耐腐蚀化工离心泵概述.pdf
耐腐蚀化工离心泵1．概述EPF耐腐蚀泵是我公司在消化、吸收国外化学循环泵的基础上，结合我国国情经创新设计而成的产品。
经过在国内各大型、特大型钢铁联合企业用于盐酸再生机组中作酸性液体循环泵。
其耐温、耐腐蚀、耐颗粒冲刷的综合性能是当前国内外其它类型的耐腐蚀泵所难以比拟的。
本产品列为1993年度浙江省第一批新产品试制计划，并于当年11月通过省级鉴定，鉴定结论：其主要技术经济指标达到国外同类产品先进水平，填补了国内空白。
本产品由于独特的性能和有力支持了我国钢铁企业的技术改造而被列为1994年度国家级重点新产品和2001年度温州市高新技术产品。
2005年本公司荣膺浙江省科技型中小企业称号（证书号：200512079）。
本系列泵具有高效、节能、耐磨砺、耐高温、密封性好、使用寿命长等优点。
本产品采用二项自主知识产权的专利技术，ZL01218481.0、ZL03237043.1。
本公司独家生产的EPF中碱玻璃纤维耐腐蚀泵为单级单吸式，其水力特性和联接尺寸按ISO2858、DIN24256，且符合GB5662。
2．用途适用于输送有腐蚀性介质的液体，各种酸液。
3．工作参数转速：2950r/min，1450r/min流量：3m3/h-360m3/h扬程：≤84m工作压力：1.6MPa级介质温度：≤110℃环境温度：≤+40℃4．型号编制说明IH Q XX–XX–XXX叶轮公称直径(mm)泵出口直径(mm)泵进口直径(mm)过流部件材料（Q：EPF；F：氟塑料）国家标准化工离心泵代号示例：1．进口直径φ80mm，出口直径φ50mm，叶轮名义直径φ315，以EPF模塑料为过流部件材质的耐腐蚀化工离心泵的标准记为；IHQ80-50-3152．进口直径φ80mm，出口直径φ50mm，叶轮名义直径φ315，以氟塑料为过流部件材质的耐腐蚀化工离心泵的标准记为；80FFD-50-315。
5．技术特征安全化工泵的过流部件和叶轮等零部件均采用EPF中碱玻璃纤维模塑料模压成型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氟塑料耐腐蚀液下泵价格及特性简析
一、氟塑料耐腐蚀液下泵产品概述：
氟塑料耐腐蚀液下泵是使用了氟塑料作为泵内衬里的一种液下泵，氟塑料46全称是聚
全氟乙丙烯树脂。具有优良的耐热性和耐寒性，可长期在 -20℃～200℃范围内使用。低摩
擦性和自润滑性非常好，还具有优良的电绝缘性和优异的化学稳定性，可耐各种强酸、强碱
和强氧化剂的腐蚀。有“塑料王” 之称。
由于氟塑料具有这些优异特性，所以特别适合做耐腐蚀性强的泵内材料。而氟塑料液下
泵正是基于传统液下泵的设计优点，并结合氟塑料的优异特性。使得这款泵在防渗漏、防溢
出非常出色，同时更加节能环保。
二、氟塑料耐腐蚀液下泵产品用途：
本产品广泛运用于输送酸碱、有机溶剂、强氧化剂等腐蚀性介质。适用温度：-20℃～
100℃。广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电
解、酸洗、无线电、化成箔、科研机构、国防工业等行业输送任意浓度的酸性、碱性、油类、
稀有贵重液体、毒性液体、挥发性的化学介质。特别是易漏、易燃、易爆液体的输送。
三、氟塑料耐腐蚀液下泵产品安装：
本型号泵可根据不同的使用条件安装不同形式的机械密封，(如内装单端面平衡和非平
衡型，双端面平衡型及非平平衡型，外装式机械密封等。)根据所选用密封型式的不同，其
使用方法和注意事项也有所不同。下面仅提几点一般应注意的事项。
1、 由于机械密封一般适用在清洁的，无悬浮颗粒介质中使用，因此，对新安装的管
路系统和储液灌，应认真冲洗干净，严防固体杂质进入机械密封端面而使密封失效。
2、 在易结晶的介质中，使用机械密封应注意经常冲洗。停车后重新起动前，要将机
械密封上的结晶清洗干净。
3、 拆卸机械密封应仔细，不许用手锤，铁器等敲击，以免破坏动、静环密封面。
4、 如果有污垢拆不下来时，应设法清除污垢，冲洗干净后再进行拆卸，以免损坏密封
元件。
5、 安装机械密封前，应检查所有密封元件是否有失效或损坏，如有则应重新修复或
更换。
6、 应严格检查动环与静环的相对磨擦密封面，不允许有任何细微的划痕、碰伤等缺
陷。所有另部件，包括泵体，叶轮，密封腔等在装配前均应冲洗干净，尤其是动、静环庙面，
要用清洁，柔软的布或棉纱认真擦拭干净，然后涂上一层清洁的油脂或机油。
7、 装配中要注意消除偏差，紧固螺钉时，要均匀拧紧，避免发生偏斜，使密封失效。
8、 正确调整弹簧的压缩量，泵安装好以后，以手扳动转子时，应感觉到密封弹簧既
有一定的压缩量，而又能轻快、灵活地转动没有咬紧的感觉。如感觉太紧或盘不动，则应适
当调松一些。
9、 对有外部冲洗的机械密封，起动前应先开启冲洗液，使密封腔内充满密封液。停
车时，先停泵，后关密封冲洗液。
三、氟塑料耐腐蚀液下泵产品设计特点：
型氟塑料合金液下泵是长轴立式离心泵，其接触液体部分全部由氟塑料合金模压成型工
艺制造，具有耐腐蚀范围广、效率高、重量轻 ，不需灌液即能抽送、维修方便等特点。而
且进一步加强了对泵体结构的改良，采用后拉式结构，一人便可轻松进行内部日常检修和零
件更换，无需拆卸管道，其巧 妙的结构原理及稳定的工作性能已达到世界同类产品先进水
平。泵体驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间
接驱动转子组 合上的叶轮旋转进行介质的输送。
泵的结构图：
