第一部分：基础练习题练习题一：创建零件要求：使用Catia软件创建一个名称为"零件1"的零件，该零件的尺寸为100mmx50mmx30mm。
练习题二：绘制草图要求：在零件1上创建一个草图，绘制一个圆形和一个矩形，并通过约束将它们固定在一起。
练习题三：创建拉伸特征要求：使用零件1的草图，在其草图平面上创建一个拉伸特征，将草图中的圆形拉伸成为一个柱体，高度为50mm。
第二部分：进阶练习题练习题四：创建装配体要求：创建一个装配体，包含两个零件：零件1和一个名称为"零件2"的零件。
将零件2与零件1通过一个任意的连接方式固定在一起。
练习题五：设置装配体约束要求：为零件1和零件2之间的连接设置约束，确保它们的相对位置满足设计要求。
练习题六：进行运动仿真要求：使用Catia的运动仿真功能，对装配体进行运动仿真，观察零件1和零件2之间的相互作用。
第三部分：高级练习题练习题七：创建多零件装配体要求：创建一个多零件装配体，至少包含三个零件，通过适当的约束相互连接。
练习题八：进行材料分析要求：对多零件装配体进行材料分析，评估装配体在不同载荷下的应力和变形情况。
练习题九：导出可视化效果要求：使用Catia的导出功能，将多零件装配体导出为可视化效果的文件格式，使其可以在其他多媒体软件中进行展示。
结语：通过以上的Catia考级练习题，相信读者已经对Catia的使用有了更深入的理解和掌握。
在准备Catia考级考试时，可以根据这些练习题进行针对性的练习和复习，以提高自己的Catia技能水平。

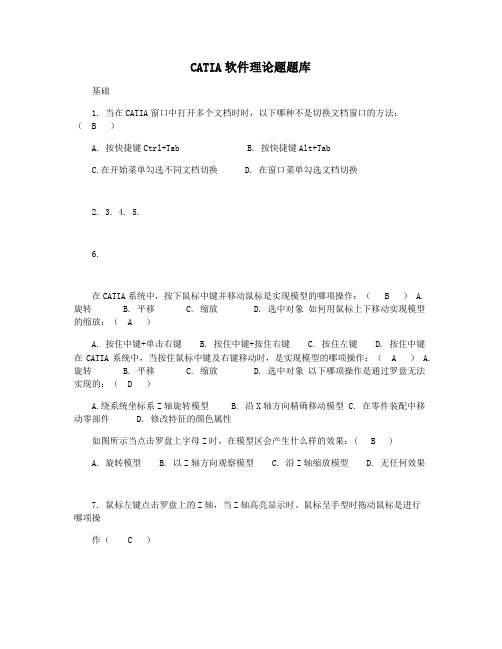

CATIA软件理论题题库
CATIA软件理论题题库基础1. 当在CATIA窗口中打开多个文档时时，以下哪种不是切换文档窗口的方法：（ B ）A. 按快捷键Ctrl+TabB. 按快捷键Alt+TabC.在开始菜单勾选不同文档切换D. 在窗口菜单勾选文档切换2. 3. 4. 5.6.在CATIA系统中，按下鼠标中键并移动鼠标是实现模型的哪项操作：（ B ） A. 旋转 B. 平移 C. 缩放 D. 选中对象如何用鼠标上下移动实现模型的缩放：（ A ）A. 按住中键+单击右键B. 按住中键+按住右键C. 按住左键D. 按住中键在CATIA系统中，当按住鼠标中键及右键移动时，是实现模型的哪项操作：（ A ） A. 旋转 B. 平移 C. 缩放 D. 选中对象以下哪项操作是通过罗盘无法实现的：（ D ）A.绕系统坐标系Z轴旋转模型B. 沿X轴方向精确移动模型C. 在零件装配中移动零部件 D. 修改特征的颜色属性如图所示当点击罗盘上字母Z时，在模型区会产生什么样的效果：( B )A. 旋转模型B. 以Z轴方向观察模型C. 沿Z轴缩放模型D. 无任何效果7. 鼠标左键点击罗盘上的Z轴，当Z轴高亮显示时、鼠标呈手型时拖动鼠标是进行哪项操作（ C ）A. 模型绕Z轴旋转B. 模型在XY平面内移动C. 沿Z轴移动模型进行观察 D. 模型沿Z轴方向缩放 8. 快捷键F3是实现以下哪项操作：（ A ）A. 隐藏/显示模型树B. 隐藏/显示模型C. 切换窗口D. 资源配置9. 点击模型树的白色躯干线时，零件区域会变暗，并且无法对零件进行旋转等操作，这时候进入（ A ）编辑状态。
A. 模型树B. 特征C. 参数D. 属性10. 在零件设计工作台（Parts Design）以下哪项不能实现模型树和零件编辑状态的切换：（ A ）A. 点击模型树XY平面B. Shift+F3C. 点击窗口右下角白色坐标系D. 点击模型树的白色躯干线11. 如图所示对象底下带了下划线，表示该对象或特征的状态是：（ C ）A. 该特征出错了B. 该特征处于隐藏状态C. 该特征为当前工作特征 D. 该特征为隔离特征12. CATIA系统中，选中对象或特征，右键关联菜单可以调出属性对话框。
CATIA试题
B BA D C AA AC CD AC CA 、C A、D、BA BD BAABCD CA C26.下列哪款软件和CATIA同属于达索公司？A.SOLIDWORKSB.AUTO CADC.PRO/ED.UGS27.命令（Solid Combine）要求选取的2个元素是？A.2个实体B.2个草图C.1个实体1个草图D.都可以28.命令（Rib）要求选取的2个元素是？A.2个实体B.2个草图C.1个实体1个草图D.都可以29.当一个实体同时需要抽壳、拔模、倒角时，它的先后次序应该是？A.倒角、拔模、抽壳B.拔模、抽壳、倒角C.拔模、倒角、抽壳D.不分先后30.命令（Component、Product、Part）的包含关系是？A.>>B.>>C.>>D.>>31.图标和2种情况有什么区别？A.虚线和实线B.显示和隐藏C.实际线和构造线D.画圆、直线和曲线的切换32.命令（Thickness）的用处是？A.移动B.复制C.偏移D.增厚33.在工程图中，要以一定比例导入一个零件，使用哪个命令？A. B.C. D.34.要做一个旋转剖视图，且只需要显示剖面，使用哪个命令？A, B.C. D.35.当多个标注要求以同一个起点的时候，需要用哪个命令？A. B.C. D.试题一：（10分）在装配设计时，经常可以在模型工作树中看到图1_1、图1_2、图1_3、图1_4所示的图标。
请解释这些图标的意义，并说明它们之间存在的关系。
图1_1 图1_2 图1_3 图1_4试题二：（10分）在绘制平面草图时，不仅可以对图形进行尺寸约束，而且可以对图形进行几何约束。
请说明，使用在对话框中定义约束时，如图2_1，其中修正、正交、垂直分别代表什么意义。
如果选中了修正，那么还能使用其它选项吗？为什么？试题三：（15分）倒圆角是常用的工程特征之一。
图4_1是进行倒圆角时所弹出的基本窗口。
CATIA考核试题A 最终
CATIA考核试题A姓名班级机械10班学号身份证题号一二三四五六七总分得分评卷人注意事项：F盘新建一个文件夹（格式为班级-学号-姓名如机械10-1-15-张三）。
考试时间120分钟。
一、选择题(30分) 选择题答案填在下表中题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 答案 B B D C A A A D A A C A D B C1.T00L—Options正确的翻译为：（ B ）A.工具—图像B.工具—选项C.工具—自定义D.工具—草图分析2.工具的作用是： ( B )A. 添加文字标注B. 给装配产品添加现有部件C. 添加公差基准D. 添加带边框的文字标注3.如图所画的草图，样条线和圆在同一个草图中。
关于这个草图以下描述正确的是： ( D )A. 可以在零件设计工作台单独选择样条线或圆当轮廓线使用B. 草图中的曲线是一个整体是无法分开的C. 可以用曲面工作台的提取、分割或草图工作台中的输出等工具将草图中的曲线分开来使用D. 可以曲面设计工作台单独选择样条线或圆当做轮廓线来使用4.如图所示的圆，在CATIA中一般用哪个工具来直接创建： ( C )A. B. C. D.5．以下哪项是样条线（Spline）工具： ( A )A. B. C. D.6.以下哪个为草图特征图标： ( A )A. B. C. D.7.关于CATIA实体设计工作台用工具加了螺纹特征的螺钉，以下描述不正确的是：( C )A. 螺钉模型视觉上可以看到螺纹B. 螺钉模型的螺纹可以再工程图中正确的投影出来C. 螺钉模型视觉上不可以看到螺纹D. 螺钉模型螺纹参数可以用工具查看8.CATIA工程制图工作台，关于尺寸标注工具的描述错误的是： ( D )A. 能够标注长度B.能够标注半径C. 能够标注直径D. 不能标注弧长9.快捷键F3是实现以下哪项操作： ( A )A. 隐藏/显示模型树B. 隐藏/显示模型C. 切换窗口D. 资源配置10.全约束的草图，系统默认的是呈（）颜色( A )A. 绿色B. 黑色C.红色D. 粉色11.如图所示的弹簧，在零件设计工作台一般用哪个命令完成：( A )A. B. C. D.12.曲面增厚工具的增厚方向是：( A )A. 曲面的法向B. X轴方向C. 罗盘方向D. 可以指定方向13.以下哪项不是CATIA平面工具定义平面的方法：( D )A. 过三点的平面B. 过两条直线的平面C. 曲线的法平面D. 过三条直线的平面14.命令（Rib）要求选取的2个元素是？( B )A.2个实体B.2个草图C.1个实体1个草图D.都可以15.图标和2种情况有什么区别？( C )A.虚线和实线B.显示和隐藏C.实际线和构造线D.画圆、直线和曲线的切换二、简答题(10分)1、利用已学知识，列举可以创建圆柱体的几种不同方法（至少三种）（6分）（1）在草图上画个圆，退出草图拉伸。
CATIA基础班测试题
CATIA基础班测试题一．选择题1、的操作命令为（B）A．平移 B.偏移 C.扫掠 D.拉伸2、用于设计加强筋的操作命令是（D）A． B. C. D.3、的操作命令为（A）A．延伸 B.平移 C.拉伸 D.平行曲线4、打开catia后，有几种方式可以进入绘图工作区。
（C）A. 1种B. 2种C. 3种D. 4种5、以下哪个命令可以表示偏移截面分割。
（ C ）A． B. C. D.6、下列哪个符号表示“遇到干涉停止”（ B ）A B C D7、旋转运动副需定义的几何元素应是（ A ）A 2直线和2平面B 2直线C 1点和1曲线D 1点和1曲面8、创建DMU的三个基本要素是（ABC ）(多选)A 创建机构及运动副B 创建固定件C 定义驱动命令D 创建模拟二．判断题1、的操作命令为将选中元素组合在一起。
（×）2、分割命令和修建命令的本质是一样的。
（√）3、设计直线的方法只有2种。
（×）4、一个机构可运行时，机构的自由度为0. （√）5、滑动运动副，相同的零件线与平面垂直。
（×）6、运动机构模拟可以通过激活距离传感器分析最小间隙。
（√）7、实体设计只能以草图为基础，建立基本的特征，以修饰特征方式创建形体。
（×）8、实体设计主要使用“加法减法”思路完成形体的建模。
（√）三、操作题1、创建图1所示形体的三维模型,并制作出相应二维图。
图12、将文件夹“需装配零件”中的Part文件（图2）装配到一起。
目录树要与图3一致。
装配效果与文件“PC Speaker Assembly.3dxml”一致。
图2图3。
CATIA官方试题
请使用线框和曲面设计中的多截面曲面命令绘制图 6_1 所示的曲面，尺寸请考生自拟，但要保持必要 的比例。并将文件重命名为 TEST6，保存在 TEST6 文件夹中。 （4 分）绘制关键曲线； （4 分）使用多截面曲面命令，正确绘制曲面。 （2 分）造型美观。
图 6_1
第3页共7页
试题七：（30 分） 请使用机械设计中的装配件设计，将图 7_2、图 7_3、图 7_4、图 7_5、图 7_6、图 7_7 所提供的图纸
还原成模型，并装配成图 7_1 所示的产品。相关文件请保存在考生目录 TEST7 文件夹中，文件名自拟。 要求：
（1）、已经给定尺寸的模型请按尺寸绘制；未给定尺寸的，请使用参数化建模的方法推导求得。 （2）、装配件不得有干涉。 （3）、请在适当的地方使用波尔运算。 （4）、滚珠的尺寸必须使用参数化建模的方法求得。 （5）、除第一个滚珠外，其它五个滚珠在放置时必须使用装配阵列。 （6）、要有一张装配及剖面图（参考图 7_1），一张爆炸图（参考图 7_7）。 （10 分）正确的绘制 5 个零件，每个 2 分。 （5 分）正确的使用装配关系，将元件装配成产品。 （3 分）在装配关系下使用波尔运算。 （2 分）滚珠在放置时使用装配阵列。 （3 分）创建一张装配及剖面图，并正确的保存为工程图格式。 （3 分）创建一张爆炸图，并正确的保存为工程图格式。 （4 分）适当的使用参数建立模型。
第1页共7页
图 2_1
试题三：（10 分） 请使用零部件设计中的实体混合命令建立图 3_1 所示的模型，并求出它的
体积。模型的工作树结构必须与图 3_2 相同。请将模型命名为 TEST3，并保存 到考生目录 TEST3 文件夹中。
该模型的体积为_______________。
最新CATIA考试试题资料
希望大家好好做做啊，做完把答案共享一下啊..选择填空题（15分）供选择的选项有：A可以不能B不能可以C可以可以D不能不能（ C ）1、通过罗盘（Compass）_______改变图形对象的实际位置，_______改变图形对象的显示位置。
（ B ）2、通过Sketch Tools工具栏图标，_______切换栅格显示的状态，_______切换栅格点捕捉的状态。
（D）3、在装配环境，使用偏移约束（Offset）________实现两个平面的重合约束（Coincidence），________实现两个平面的接触约束（Contact）。
（ C ）4、一个零件的工程图文件中_______含有多张不同大小的图纸（Sheet），一张图纸（Sheet）中_______含有多个视图（View）。
（ C ）5、创建抽壳（Shell）特征时_______设定多个移除面，给不同的表面_______设置不同的厚度。
二、简述题（40分）1、CATIA V5提供的布尔运算功能有哪些？（8分）答：装配、添加、除去、相交、联合修剪、除去块2、如何通过罗盘的改变图形对象的实际位置？（6分）答：拖动罗盘，将罗盘移到相应的对象上后释放鼠标，将鼠标放在对象上，拖动指南针的轴或弧来改变对象的实际位置。
3、在零件建模中，如何创建多个独立体（Solid Body）？（4分）答：4、如何修改几何对象的显示状态（如颜色、线条）? （4分）答：在相应的对象上点击右键，选“属性”-“图形”5、CATIA V5能否通过模型文件的扩展名区分零件、装配和工程图？如何区分？（4分）答：能。
零件：*.CATPart装配：*.CATDrawing工程图：*.CATProduct6、创建草图应具有怎样的思路？（5分）答：1、不要求精确尺寸，只要求形状相似。
2、选择和固定基准3、按设计意图添加几何约束。
4、按设计要求添加尺寸约束、进行修改。
7、在CATIA V5中，请列举利用左图提供的草图创建右图实体可用的方法。
CATIA试题要点
CATIA基础培训笔试题一、选择题（每题2分）1、下图中，右侧的三个图标已经激活，由左往右的它们的功能分别是__B_、__E__和__F_。
A. 草图分析。
B. 启动草图颜色诊断检测。
C. 创建几何约束。
D. 创建尺寸约束。
E. 显示尺寸约束。
F. 显示几何约束。
2、图标和的区别是：( C)A. 虚线和实线转换。
B. 显示和隐藏。
C. 实际线和构造线。
D. 圆、直线和曲线的切换。
3、零件图形变暗（低亮状态），无法进行图形操作，原因是( C D )A. 操作错误。
B. 按了F3功能键。
C. 点到了结构树上白色的分支线。
D. 点到屏幕右下角的坐标标示。
4、SmartPick功能是草图设计时，CATIA V5自动含有的功能，它随时自动捕捉元素的几何关系特征，如果不需要该功能发生效果，按住下列哪个键？( C )A. Alt 键。
B. Ctrl 键。
C. Shift 键。
D. Enter 键。
5、在草图设计时，颜色变化是很重要的实时诊断信息：绿色表示___D__，黄色表示__B___，紫色表示__C___，红色表示__A___。
A. 矛盾的约束。
B.不能修改的约束。
C. 过约束。
D. 完整的约束。
6、在草图平面投影生成三维实体的轮廓曲线，使用的命令是( C )A. B. C. D.7、观察对话框，正确的结果是( B )A. B.C. D.8、当一个实体同时需要抽壳、拔模、倒角时，它的先后次序应该是？ CA.倒角、拔模、抽壳B.拔模、抽壳、倒角C.拔模、倒角、抽壳D.不分先后9、如图，观察历史树，其模型的结果是：( C )A. B.C. D.10、抽壳的具体步骤是：( D )1. 选择要移除的面。
2. 单击盒体图标。
3. 单击确定。
4. 输入厚度。
A. 1-2-3-4B. 4-3-2-1C. 2-3-4-1D. 2-1-4-311、当对两个单独的曲面圆角时，使用的命令是：______( B )A. B. C. D.12、观察外延定义对话框和已有图形，此种设置生成的结果是：_____A_____A. B.C. D.13、命令（Intersection）要求选取的元素是：( A )A. 2个相交曲面。
CATIA软件理论题题库
CATIA软件理论题题库基础1.在CATIA窗口中打开多个文档时，以下哪项不是切换文档窗口的方法：（b）a.按快捷键ctrl+tabb.按快捷键alt+tabc、在开始菜单D中检查不同的文件切换。
在窗口菜单中检查文件切换2.3.4.5.六在catia系统中，按下鼠标中键并移动鼠标是实现模型的哪项操作：（b）a.旋转b.平移c.缩放d.选中对象如何用鼠标上下移动实现模型的缩放：（a）a、按住中间按钮+单击右侧按钮B.按住中间按钮+按住右侧按钮C.按住左侧按钮D.按住CATIA系统中的中间按钮。
按住中键和右键进行移动时，将实现模型的哪个操作：（a）旋转B.平移C.缩放D.选择一个对象。
下列哪项操作不能通过指南针实现：（d）a.绕系统坐标系z轴旋转模型b.沿x轴方向精确移动模型c.在零件装配中移动零部件d.修改特征的颜色属性如图所示，单击指南针上的字母Z时，模型区域会产生什么效果：（b）a.旋转模型b.以z轴方向观察模型c.沿z轴缩放模型d.无任何效果7.用鼠标左键单击指南针上的z轴。
当z轴高亮显示且鼠标处于手形时，拖动鼠标的操作是什么作（c）a、模型绕z轴B旋转。
模型在XY平面C中移动。
沿z轴移动模型以进行观察D。
沿z轴缩放模型8快捷键F3启用以下哪种操作：（a）a.隐藏/显示模型树b.隐藏/显示模型c.切换窗口d.资源配置9.单击模型树的白色主干线时，零件区域将变暗，无法旋转零件候进入（a）编辑状态。
a、模型树B.特征C.参数D.属性10.在零件设计工作台（partsdesign）以下哪项不能实现模型树和零件编辑状态的切换：a.点击模型树xy平面b.shift+f3c、单击窗口D右下角的白色坐标系。
单击模型树的白色主干线11.如图所示对象底下带了下划线，表示该对象或特征的状态是：（c）a、这个功能是错误的。
B.该功能是隐藏的。
C.该特性是当前工作特性。
D.特征是孤立的12.catia系统中，选中对象或特征，右键关联菜单可以调出属性对话框。
CATIA测试试题
CATIA试题————————————————————————————————作者：————————————————————————————————日期：CATIA基础培训笔试题一、选择题（每题2分）1、下图中，右侧的三个图标已经激活，由左往右的它们的功能分别是__B_、__E__和__F_。
A. 草图分析。
B. 启动草图颜色诊断检测。
C. 创建几何约束。
D. 创建尺寸约束。
E. 显示尺寸约束。
F. 显示几何约束。
2、图标和的区别是：( C)A. 虚线和实线转换。
B. 显示和隐藏。
C. 实际线和构造线。
D. 圆、直线和曲线的切换。
3、零件图形变暗（低亮状态），无法进行图形操作，原因是( C D )A. 操作错误。
B. 按了F3功能键。
C. 点到了结构树上白色的分支线。
D. 点到屏幕右下角的坐标标示。
4、SmartPick功能是草图设计时，CATIA V5自动含有的功能，它随时自动捕捉元素的几何关系特征，如果不需要该功能发生效果，按住下列哪个键？( C )A. Alt 键。
B. Ctrl 键。
C. Shift 键。
D. Enter 键。
5、在草图设计时，颜色变化是很重要的实时诊断信息：绿色表示___D__，黄色表示__B___，紫色表示__C___，红色表示__A___。
A. 矛盾的约束。
B.不能修改的约束。
C. 过约束。
D. 完整的约束。
6、在草图平面投影生成三维实体的轮廓曲线，使用的命令是( C )A. B. C. D.7、观察对话框，正确的结果是( B )A. B.C. D.8、当一个实体同时需要抽壳、拔模、倒角时，它的先后次序应该是？CA.倒角、拔模、抽壳B.拔模、抽壳、倒角C.拔模、倒角、抽壳D.不分先后9、如图，观察历史树，其模型的结果是：( C )A. B.C. D.10、抽壳的具体步骤是：( D )1. 选择要移除的面。
2. 单击盒体图标。
3. 单击确定。
4. 输入厚度。
A. 1-2-3-4B. 4-3-2-1C. 2-3-4-1D. 2-1-4-311、当对两个单独的曲面圆角时，使用的命令是：______( B )A. B. C. D.12、观察外延定义对话框和已有图形，此种设置生成的结果是：_____A_____A. B.C. D.13、命令（Intersection）要求选取的元素是：( A )A. 2个相交曲面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
希望大家好好做做啊，做完把答案共享一下啊..
选择填空题（15分）
供选择的选项有：
A 可以 不能 B 不能 可以 C 可以 可以 D 不能 不能
（ C ）
1、通过罗盘（Compass）_______改变图形对象的实际位置，_______改变图
形对象的显示位置。
（ B ） 2、通过Sketch Tools工具栏图标 ，_______切换栅格显示的状态，_______
切换栅格点捕捉的状态。
（ D） 3、在装配环境，使用偏移约束（Offset）________实现两个平面的重合约束
（Coincidence），________实现两个平面的接触约束（Contact）。
（ C ） 4、一个零件的工程图文件中_______含有多张不同大小的图纸（Sheet），一张
图纸（Sheet）中_______含有多个视图（View）。
（ C ） 5、创建抽壳（Shell）特征时_______设定多个移除面，给不同的表面_______
设置不同的厚度。
二、简述题（40分）
1、CATIA V5提供的布尔运算功能有哪些？（8分）
答：装配、添加、除去、相交、联合修剪、除去块
2、 如何通过罗盘的改变图形对象的实际位置？（6分）
答：拖动罗盘，将罗盘移到相应的对象上后释放鼠标，将鼠标放在对象上，拖动指南针的轴
或弧来改变对象的实际位置。
3、 在零件建模中，如何创建多个独立体（Solid Body）？（4分）
答：
4、 如何修改几何对象的显示状态（如颜色、线条）? （4分）
答：在相应的对象上点击右键，选“属性”-“图形”
5、 CATIA V5能否通过模型文件的扩展名区分零件、装配和工程图？如何区分？（4分）
答：能。零件：*.CATPart装配：*.CATDrawing工程图：*.CATProduct
6、 创建草图应具有怎样的思路？（5分）
答：1、不要求精确尺寸，只要求形状相似。2、选择和固定基准3、按设计意图添加几何约
束。4、按设计要求添加尺寸约束、进行修改。
7、 在CATIA V5中，请列举利用左图提供的草图创建右图实体可用的方法。 （6分）
答：多凸台，第二限制
8、 请列举几种创建下图所示的实体模型的方法，并用简图示之。（至少3种）。（6分）
拔模倒角、镜像、
9、 在特征变换中，阵列有哪几种类型？（3分）
答：矩形阵列、圆弧阵列、用户阵列
10、 CATIA V5提供几种加强筋（Stiffener）创建方式？各有什么特点（6分）
答：1、从侧面：从对象的侧面添加加强筋2、从顶部：从凹形对象的顶部向下生成加强筋。
一、 判断题（16分）
1. （ F ）绘制草图时，系统不能预警过约束行为。
2. （ F ）在装配环境不能修改零件。
3. （ T ）有父子关系的特征不能随意调换次序。
4. （ T ）部件装配时不能过约束装配。
5. （ T ）删除父特征，其所有子特征也将被删除。
6. （ T ）在模型树上可以任意调整特征的生成次序。
7. （ T ）三维模型与其工程图之间具有相关性。
8. （ T ）绘制草图时可以通过颜色的变化来判断是否存在过约束行为。
6、分别利用下图所示的5个草图截面直接进行拉伸（Pad）操作时，请问哪些能成功，
哪些不能？（5分）
( F ) ( T ) ( T ) ( F ) ( F )
11、 创建实体的旋转（Shaft）特征时，下图所示的6个草图截面哪些能满足要求？哪
些不能？（6分）
TTFTFF
三、综合题（45分）
1. 如何根据以下给定条件（左图）创建样条曲线（Spline）（右图）？要求：样条线通过给
定点，在端点处与给定的两条直线相切。（6分）
2．利用已学知识，列举可以创建圆柱体的几种不同的方法（至少3种）。（12分）
答：1、旋转2、拉伸3、对正方柱倒圆角
4．建立下图所示的零件的三维模型，请按特征建立顺序简要说明建模思路（包括所用特征
类型、属性、截面形状）。叙述中可利用图中所提供的基准平面。 （15分）
四、综合题（40分）
1．在创建拉伸体（Pad）时，需要定义拉伸体的长度。根据右侧给出的5种拉伸结果，确定
其选用的拉伸体长度定义的方式。请直接在结果与对话框中的选项间连线表示。（5分）
2．左侧图为实体模型A的结构树，现需要将模型A修改成B模型，请问在不删除特征的
前提下应如何修改？（4分）
答：重新排序
3．现要在左图所示的三维模型的基础上创建一个特征，得到右图所示结果。请问新创建的
这个特征是什么特征？请简要说明该特征的创建方法。（4分）
答： 抽壳 要移除的面
1、 创建工程图主要包括哪些内容？（5分）
答：图纸和标准的选择，视图生成，剖视图，局部视图，工程图标注，文本标注
2、 如何修改几何对象的显示状态（如颜色、线条）? （4分）
3、 在装配设计中如何保证零件间的几何相关性? （4分）
4、 在CATIA V5中，请问能否利用左图提供的草图进行一次拉伸操作创建右图实体？如果
A B
能，请说明所用方法；如果不能，则请说明可用方法。（4分）
答：能：多凸台拉伸
5、 列举可以创建圆台的几种不同的方法，并用简图示之。（至少3种）（6分）
答：旋转，拔模，旋转槽
5．建立下图所示零件的三维模型，请按特征建立顺序简要说明建模思路（包括所用特征类
型、属性、截面形状：可用简图示之）。叙述中可利用图中所提供的基准平面。 （16分）
3．现要在左图所示的三维模型的基础上创建一个特征，得到右图所示结果。请问新创建的
这个特征是什么特征？请简要说明该特征的创建方法。（4分）
答：拔模：拔模角度，要拔模的面，中性元素：中性面的法线为中性线拔模时中性面不
变，和拔模方向。
4．如何将图中的轴和垫片两个零件，按图中要求进行装配。（说明所用约束和方法）（4
分）
答：接触、相合
6．建立下图所示的零件的三维模型，请按特征建立顺序简要说明建模思路（包括所用特征
类型、属性、截面形状：可用简图示之）。叙述中可利用图中所提供的基准平面。 （16分）
轴1
面A
面B
轴2
