(完整版)中考物理(真题版)专项练习题：凸透镜成像
凸透镜成像规律与三类应用(原卷版)-2023年中考物理二轮复习核心考点精讲与必刷题型精练(全国通用)
专题09凸透镜成像规律与三类应用【核心考点精讲】探究凸透镜成像的规律【提出问题】凸透镜成像，像的大小、正倒、虚实跟物距有什么关系？【实验器材】带刻度的光具座、蜡烛、光屏、透镜（焦距在10～20cm之间）、刻度尺。
【实验步骤】探讨像的大小、正倒、虚实跟物距的关系1、把凸透镜放在光具座标尺中央，在左右两侧标尺上，分别标出1倍焦距和2倍焦距的位置；2、点燃蜡烛，调整高度，使烛焰、凸透镜、光屏的中心在同一高度；3、把蜡烛放在离凸透镜较远的位置，调整光屏到透镜的距离，使烛焰在屏上成一个清晰的像，观察像的大小、正倒，测出蜡烛与凸透镜、凸透镜与光屏间的距离，把数据记录在表格中。
4、把蜡烛靠近凸透镜，观察像的大小、正倒，测出蜡烛与凸透镜、凸透镜与光屏间的距离，把数据记录在表格中。
5、当蜡烛到一定位置时，光屏没有像，用眼睛透过凸透镜观察蜡烛的像，观察像的大小、正倒，测出蜡烛与凸透镜、像与凸透镜间的距离，把数据记录在表格中。
【实验结论】物距u像距v像的性质u>2f f<v<2f倒立缩小实像f<u<2f v>2f倒立放大实像u<f v>u正立放大虚像u=2f v=2f倒立等大实像u=f不成像【重要规律】凸透镜成像动态规律1、f以外，物体靠近凸透镜，像远离凸透镜，像变大，即物近像远像变大；物体远离凸透镜，像靠近凸透镜，像变小，即物远像近像变小。
2、f以内，物体靠近凸透镜，像靠近凸透镜，像变小，即物近像近像变小；物体远离凸透镜，像远离凸透镜，像变大，即物远像远像变大。
应用一、照相机、投影仪、放大镜1、成像特点(1)照相机：镜头是凸透镜，物体在2倍焦距以外，像在1倍焦距和2倍焦距之间，成倒立缩小的实像。
(2)投影仪：镜头是凸透镜，物体在1倍焦距和2倍焦距之间，像在2倍焦距以外，成倒立放大的实像。
(3)放大镜：相当于凸透镜，物体在1倍焦距之内，透过凸透镜观察到正立放大的虚像。
2、成像光路图应用二、眼睛和眼镜1、眼睛的晶状体相当于凸透镜，视网膜相当于光屏，明视距离为25cm。
中考物理(凸透镜提高练习题)压轴题训练含详细答案(1)

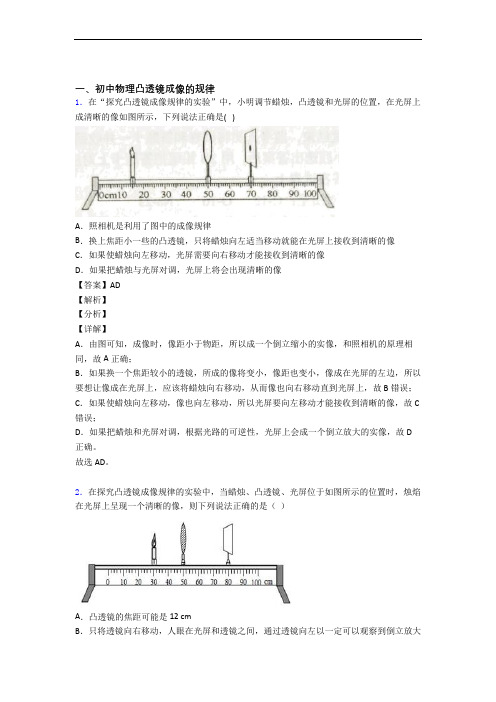

一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律的实验”中，小明调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确是( )A．照相机是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向左适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将会出现清晰的像【答案】AD【解析】【分析】【详解】A．由图可知，成像时，像距小于物距，所以成一个倒立缩小的实像，和照相机的原理相同，故A正确；B．如果换一个焦距较小的透镜，所成的像将变小，像距也变小，像成在光屏的左边，所以要想让像成在光屏上，应该将蜡烛向右移动，从而像也向右移动直到光屏上，故B错误；C．如果使蜡烛向左移动，像也向左移动，所以光屏要向左移动才能接收到清晰的像，故C 错误；D．如果把蜡烛和光屏对调，根据光路的可逆性，光屏上会成一个倒立放大的实像，故D 正确。
故选AD。
2．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰的像，则下列说法正确的是（）A．凸透镜的焦距可能是12 cmB．只将透镜向右移动，人眼在光屏和透镜之间，通过透镜向左以一定可以观察到倒立放大的实像C．只将透镜向右移动的过程中，光屏上一定可以出现倒立缩小的实像D．若在透镜和蜡烛之间放一片近视镜片，光屏适当左移可再次出现清晰的像【答案】AC【解析】【分析】本题考查探究凸透镜成像规律的实验，根据凸透镜成像规律分析求解。
【详解】A．由题可知，烛焰在光屏上呈现一个清晰的像，则像的性质为倒立、放大的实像。
此时物距为20cm，像距为30cm，则根据成像特点有>>，22f u f>v f则>>>，30cm2ff f220cm可知f>>15cm10cm故A项正确；B．只将透镜向左移动，当蜡烛位于凸透镜一倍焦距以内时，人眼在光屏和透镜之间，可观察到烛焰正立放大的虚像，故B项错误；C．只将透镜向右移动，当蜡烛位于凸透镜二倍焦距以外时，可以成倒立缩小的实像，成在光屏上；故C项正确D．若在透镜和蜡烛之间放近视镜片，近视镜片是凹透镜，对光线有发散作用，折射光线延迟会聚，光屏要适当右移可再次出现清晰的像，故D项错误。
中考物理 透镜及其应用(真题训练)(解析版)
专题05 透镜及其应用一、选择题1．（2023·江苏南通·统考中考真题）运载火箭搭载神舟十六号飞船腾空而起，它在地面摄像机中所成的像是（）A．实像，像变大B．实像，像变小C．虚像，像变大D．虚像，像变小【答案】B【详解】摄像机与照相机成像原理相同，都成成倒立、缩小的实像；在腾空而起的过程中，物距变大，根据“成实像时，物远像近像变小”可知，像变小，故B符合题意，ACD不符合题意。
故选B。
2.（2023·内蒙古赤峰·统考中考真题）如图所示，通过焦距为10cm的凸透镜观察窗外远处的风景，看到的是（）A．正立放大的虚像B．倒立放大的实像C．倒立缩小的实像D．倒立缩小的虚像【答案】C【详解】窗外远处的风景相当于物体，到透镜的距离大于二倍焦距，根据凸透镜成像规律可知，此时成倒立、缩小的实像，故C符合题意，ABD不符合题意。
故选C。
3.（2023·西藏·统考中考真题）中国航天员王亚平在离地球表面约400km的“天宫”空间站上通过天地连线，给同学们展示了一堂精彩的科学课。
如图为王亚平老师做“水球”实验时的情景，下列说法正确的是（）A．“水球”相当于凸透镜B．“水球”对透过它的光有发散作用C．王亚平远离“水球”时，她的像会变大D．图中通过“水球”看到王亚平的像是虚像【答案】A【详解】ABD．王亚平面前的水球相当于凸透镜，凸透镜对光线有会聚作用，此时的“倒影”是通过凸透镜成的倒立的、缩小的实像，故A正确、BD错误；C．王亚平远离“水球”时，物距变大，像距变小，像变小，故C错误。
故选A。
4.（2023·黑龙江哈尔滨·统考中考真题）因为有了光，自然界才绚丽多彩。
下列说法正确的是（）A．甲图：物体通过小孔成的是虚像B．乙图：小聪和小猫能互相看到对方，利用了反射时光路可逆C．丙图：平面镜中舞者的像是光沿直线传播形成的D．丁图：近视眼需要戴凸透镜矫正【答案】B【详解】A．小孔成的是实像，故A错误；B．小聪和小猫能互相看到对方，说明在反射时光路是可逆的，故B正确；C．平面镜中舞者的像是光的反射现象，故C错误；D．近视眼需要戴凹透镜矫正，故D错误。
中考物理 凸透镜综合试题及答案
一、初中物理凸透镜成像的规律1．如图所示，某同学用自制的水透镜来探究凸透镜成像规律，在水透镜中注入少量水后光屏上成清晰的像。
以下判断正确的是（ ）A ．光屏上成倒立缩小的实像B ．此时透镜的焦距10cm 20cm f <<C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处光屏仍能得到清晰的像D ．向水透镜注水后，要使光屏上重新得到清晰的像，需要像光屏向右移动【答案】BC【解析】【详解】A ．由图可知，当物距小于像距时，光屏上成倒立、放大的实像，故A 正确；B ．由图可知20cm u =，40cm v =，则202f cm f <<10cm 20cm f <<……①40cm 2f >20cm f <……②由①②可得透镜焦距10cm 20cm f <<故B 正确C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处，物距40cm u '=，像距为60cm 40cm 20cm v '=-=即此时的物距等于原来的像距，在光的折射中光路是可逆的，所以光屏上仍能得到清晰的像，故C 正确；D ．向水透镜注水后，透镜会聚能力变强，焦距变小，使光线提前会聚成像，所以要使光屏上重新得到清晰的像，应减小像距，需要将光屏向左移动，故D 错误。
故选BC 。
2．有一个焦距为f 的凸透镜，现在将一个物体从离凸透镜4f 处沿主光轴移动到1.5f 处，在此过程中（ ）A ．物体和像之间的距离一直在减小B ．物体和像之间的最小距离为4fC ．像的大小和物体大小的比值先减小后增大D ．像移动速度与物体移动速度的比值先减小后增大【答案】BD【解析】【详解】A．从4f向2f移动过程中，物体和像之间的距离减小，从2f继续向1.5f处移动过程中，物体和像之间的距离增大，物体和像之间的距离先减小后增大，故不符合题意；B．当物距等于2f时，像距等于2f，物体和像之间的距离最小为4f，故符合题意；C．成实像时，物近像远像变大，物体从离凸透镜4f处沿主光轴移动到1.5f处，物大小不变，像一直变大，因此像的大小和物体大小的比值一直变大，故不符合题意；D．从4f向2f移动过程中，物体移动速度大于像的移动速度，从2f继续向1.5f处移动过程中，物体移动速度小于像的移动速度，因此像移动速度与物体移动速度的比值先减小后增大，故符合题意。
中考物理凸透镜成像的规律(大题培优 易错 难题)附答案
一、初中物理凸透镜成像的规律1．如图为一束入射光线经凸透镜折射后的光路，且<AO OB ，若10cm AO =，该凸透镜的焦距可能是（ ）A ．10cm f =B ．50cm f =C ．8cm f =D ．12cm f =【答案】C【解析】【分析】【详解】 根据题意AO ＜OB 可知，A 点成像在B 点，像距大于物距，满足f ＜u ＜2f ，成倒立、放大的实像。
因为AO =10cm ，则f ＜10cm ＜2f即5cm ＜f ＜10cm故选C 。
2．如图是用来研 究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像． 若透镜位置不变，将蜡烛移到刻度为30cm 处，则（ ）A ．A ．移动光屏，可以在屏上得到倒立放大的像B ．移动光屏，可以在屏上得到倒立缩小的像C ．移动光屏，可以在屏上得到正立放大的像D ．不论光屏移到什么位置， 都不能在屏上得到清晰的像【答案】D【解析】由题意可知，当物距为30cm 时，可以在光屏上得到与物体等大的像，所以f=15cm ； 将蜡烛移到刻度为30cm 处时，物距为10cm ，即u ＜f ，所以应该成正立、放大的虚像，故在光屏上看不到；故选D ．3．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f 为A ．2厘米＜f ＜4厘米B ．4厘米＜f ＜5厘米C ．5厘米＜f ＜8厘米D ．无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm 时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f ，所以， f <8cm 2<f ，即4cm <f <8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm ，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f ，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD 错误，B 正确．故选B.4．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成 一个清晰的像，则下列说法正确的是（ ）A ．利用了这一原理制成了照相机B ．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像D ．若保持凸透镜位置不变，将蜡烛放在 45 cm 刻度线处，适当移动光屏也能得到一个清晰的像【答案】C【解析】【详解】A ．从图中可以看到，蜡烛物距20cm u =，像距30cm v =，可知u v <，而照相机的是u v >，A 错误；B ．根据凸透镜成像的规律可知，若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，像是逐渐变小的，B 错误；C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路的可逆性，会在光屏上成一个清晰倒立、缩小的像，C 正确；D ．由题意可知10cm f >，若保持凸透镜位置不变，将蜡烛放在45 cm 刻度线处，此时5cm u =，u f <，会成正立放大的虚像，适当移动光屏是不能得到清晰的像，D 错误．5．凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰放大的像，则下面说法正确的是A ．将物体靠近透镜后，无论如何移动光屏，光屏上都不能呈现物体的像，则一定成虚像B ．保持透镜位置不变，将物体和光屏位置互换，一定可以在光屏上得到清晰缩小的像C ．如果物体靠近透镜，仍要在光屏上得到清晰的像，光屏必须远离透镜且光屏移动距离小于物体移动距离D ．将透镜遮挡一部分，则一定不能成完整的像【答案】B【解析】【详解】A ．由题意可知，移动物体到某位置时，能在光屏上成清晰放大的像，说明此时2f u f >>，2v f >；将物体靠近透镜后，只要物距仍在2f u f >>这个范围，此时只需要把光屏远离凸透镜，还可以成放大的实像；故A 项错误；B ．保持透镜位置不变，将物体和光屏位置互换后，此时2f v f >>，2u f >，故此一定可以在光屏上得到清晰缩小的像；故B 项正确；C ．物体靠近透镜即物距减小，像距增大，光屏应远离透镜，当2u f >时光屏移动距离小于物体移动距离，当2f u f >>时光屏移动距离大于物体移动距离，故C 项错误；D ．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的下半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过上半部分凸透镜而会聚成像，因此，像与原来相同，仍然完整；由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，故亮度会减弱，像会变暗。
2019年中考物理真题集锦——专题十五：凸透镜成像规律(含答案)
2019年中考物理真题集锦——专题十五：凸透镜成像规律1.（2019福建，26）在“探究凸透镜成像规律”的实验中：（1）需要将凸透镜、蜡烛和光屏安装在光具座上，置于中间位置的应是o（2）调节好装置，将蜡烛放在2倍焦距之外时，光屏上能成（选填“放大”或“缩小”）、倒立的像（选填“实”或“虚”）。
生活中常用的是利用这一成像规律制作的。
（3）将蜡烛移至1倍焦距与2倍焦距之间某处，光屏上成清晰的像。
若烛焰中心下降lcm，光屏上的像会移动（选填“向上”或“向下“），移动的距离1cm（选填“大于”“小于“或“等于”）。
2.(2019北京，31)某同学在做光学实验时，他先将焦距为10cm的凸透镜A固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜A两侧，蜡烛放置在20cm刻度线处，如图所示。
左右移动光屏，直至光屏上呈现烛焰清晰的像。
（1）上述光屏上所成的像是（选填“放大”“等大”或“缩小”）的实像。
（2）将透镜B放在凸透镜A与光屏之间某处（图中未画出），光屏上原来清晰的像变模糊了，将光屏向远离凸透镜A的方向移动，光屏上又呈现烛焰清晰的像，这说明透镜B对光线有（选填”会聚”或“发散”）作用。
透镜B能用来矫正（选填“近视眼”成“远视眼”）。
3.(2019宁夏,19)如图所示是探究凸透镜成像规律的实验装置（凸透镜的焦距为10cm）：（1）蜡烛在25cm刻度线处，移动光屏，烛焰能在光屏上成清晰________的（选填“放大”“缩小”或“等大”）倒立的像，生活中________（填光学仪器）利用此成像特点制成；（2）在上一步找到清晰的像后，保持蜡烛和透镜位置不变，将透镜换为焦距为15cm的凸透镜，光屏应向________（选填“左”或“右”）移动才能在光屏上得到清晰的________（与上次成像相比选填“变大”“变小”或“不变"）的像。
4.（2019攀枝花，27）如图所示为某兴趣小组“探究凸透镜成像规律”的情景。
中考物理凸透镜-经典压轴题含答案解析
一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律的实验”中，小明调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确是( )A．照相机是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向左适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将会出现清晰的像【答案】AD【解析】【分析】【详解】A．由图可知，成像时，像距小于物距，所以成一个倒立缩小的实像，和照相机的原理相同，故A正确；B．如果换一个焦距较小的透镜，所成的像将变小，像距也变小，像成在光屏的左边，所以要想让像成在光屏上，应该将蜡烛向右移动，从而像也向右移动直到光屏上，故B错误；C．如果使蜡烛向左移动，像也向左移动，所以光屏要向左移动才能接收到清晰的像，故C 错误；D．如果把蜡烛和光屏对调，根据光路的可逆性，光屏上会成一个倒立放大的实像，故D 正确。
故选AD。
2．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰的像，则下列说法正确的是（）A．凸透镜的焦距可能是12 cmB．只将透镜向右移动，人眼在光屏和透镜之间，通过透镜向左以一定可以观察到倒立放大的实像C．只将透镜向右移动的过程中，光屏上一定可以出现倒立缩小的实像D．若在透镜和蜡烛之间放一片近视镜片，光屏适当左移可再次出现清晰的像【答案】AC【解析】【分析】本题考查探究凸透镜成像规律的实验，根据凸透镜成像规律分析求解。
【详解】A．由题可知，烛焰在光屏上呈现一个清晰的像，则像的性质为倒立、放大的实像。
此时物距为20cm，像距为30cm，则根据成像特点有>>，22f u f>v f则>>>，30cm2ff f220cm可知f>>15cm10cm故A项正确；B．只将透镜向左移动，当蜡烛位于凸透镜一倍焦距以内时，人眼在光屏和透镜之间，可观察到烛焰正立放大的虚像，故B项错误；C．只将透镜向右移动，当蜡烛位于凸透镜二倍焦距以外时，可以成倒立缩小的实像，成在光屏上；故C项正确D．若在透镜和蜡烛之间放近视镜片，近视镜片是凹透镜，对光线有发散作用，折射光线延迟会聚，光屏要适当右移可再次出现清晰的像，故D项错误。
2020年中考物理复习重难点1 凸透镜成像规律强化训练题(含答案解析)
2020年中考物理复习重难点1凸透镜成像规律强化训练题有解析姓名：__________ 班级：__________一、单选题（共10题）1.用镜头焦距不变的照相机给某同学拍照时，底片上成一清晰的半身像，现要改拍全身像，则应该使（）A. 照相机远离该同学，将镜头往前伸B. 照相机靠近该同学，将镜头往前伸C. 照相机远离该同学，将镜头往后缩D. 照相机靠近该同学，将镜头往后缩2.在“探究凸透镜成像规律”的过程中，小明同学观察到了如图所示的实验现象。
下列光学仪器的工作原理与该现象所反映的规律相同的是：（）A. 放大镜B. 照相机C. 投影仪D. 试衣镜3.将一物体放在凸透镜前，使物距依次为6cm、18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（）A. f＜6cmB. 6cm＜f＜18cmC. 9cm＜f＜12cmD. 18cm＜f＜24cm4.如下图是用来演示凸透镜成像规律的实验装置示意图(屏未画出)，当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像：若透镜位置不变，将蜡烛移到刻度为40cm处，则：（）A. 移动光屏，可以在屏上得到倒立放大的像B. 移动光屏，可以在屏上得到倒立缩小的像C. 移动光屏，可以在屏上得到正立放大的像D. 不论光屏移到什么位置，都不能在屏上得到蜡烛的像5.某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离u与实像到透镜的距离v之间的关系(如图)，则凸透镜的焦距为（）A. 60 cmB. 40 cmC. 20 cmD. 10 cm6.在探究凸透镜成像特点实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时能在光屏上看到烛焰清晰的像，若保持透镜位置不变，将蜡烛沿光具座向原离透镜的方向移动10cm，调节光屏位置，可在光屏上看到（）A. 缩小的实像B. 放大的实像C. 缩小的虚像D. 放大的虚像7.在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。
中考物理真题精选--凸透镜和凹透镜(含答案和解析)
中考物理真题精选--凸透镜和凹透镜一、选择1.对下列四幅图解释正确的是()2.点燃的蜡烛放置在离凸透镜15cm处，在凸透镜的另一侧得到一个倒立、放大的烛焰像，则该凸透镜的焦距可能为（）A．5cm B．10cm C．15cm D．20cm3.(多选)某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像(如图所示)，为使光屏上清晰的像变大些，下列调节方法可行的是()A．将蜡烛适当远离透镜，光屏适当靠近透镜B．将蜡烛适当靠近透镜，光屏适当远离透镜C．将透镜适当靠近蜡烛D．将透镜适当靠近光屏4.下图所示光路图中，正确的是（）5.如图是物体S通过凸透镜成像的示意图，当物体S放在哪个位置时，才能产生图中所成的像S′（）A．u＞2f B．f＜u＜2f C．u=f D．u＜f6.（2015•烟台）在模拟近视眼的实验中，将蜡烛放在离凸透镜较远的位置，如图所示，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像；若“取”下近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下，应该将光屏（）A．远离透镜B．靠近透镜C．靠近透镜和远离透镜都可以D．保持在原来的位置7.下列哪个光学仪器可以在光屏上形成倒立放大的实像（）A．照相机B．放大镜C．幻灯机D．汽车后视镜8.在“探究凸透镜的成像规律”时，物体在光屏上成一个缩小的像，若物体以速度v沿着主光轴向靠近透镜的方向移动，则（）A.像以速度v沿着主光轴向远离透镜的方向移动B.像以大于v的速度沿着主光轴向远离透镜的方向移动C.像以小于v的速度沿着主光轴向远离透镜的方向移动D.像以小于v的速度沿着主光轴向靠近透镜的方向移动二、填空9.于凸透镜主光轴的光线通过凸透镜后会聚在主光轴上一点，这个点叫做凸透镜的焦点，凸透镜的焦点有个，焦点到凸透镜中心的距离叫。
10.（2015•厦门）近期流行的“自拍神器”给旅行者自拍带来方便。
如图所示，与直接拿手机自拍相比，利用自拍杆可以物距，减小人像的大小，从而取景范围，取得更好的拍摄效果。
专题 凸透镜成像的规律【四大题型】-八年级物理全一册举一反三系列(人教版)(解析版)
专题5.3 凸透镜成像的规律【四大题型】【人教版】【题型1 凸透镜成像的规律】................................................................................................................................... 【题型2 凸透镜成像的规律操作应用】................................................................................................................... 【题型3 实验探究凸透镜成像的规律】................................................................................................................... 【题型4 像距与物距的关系】...................................................................................................................................【知识点1 凸透镜成像的规律】【题型1 凸透镜成像的规律】【例1】（2022·江苏镇江·中考真题）如图所示，凸透镜位于P处（图中未画出）位置不变，移动蜡烛，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，则（）A ．甲处可能成的是虚像B ．乙处像可能是放大的C ．P 点位置在甲的左侧D ．蜡烛的移动方向向左 【答案】B【详解】ACD ．由题意可知，光屏先后在P 同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，根据物距变大，像距变小，像变小可知，像在不断的靠近凸透镜，因此凸透镜在乙的右侧，蜡烛在凸透镜的右侧，此时蜡烛在远离凸透镜，因此蜡烛向右移动；由于甲处的像成在光屏上，因此甲处只能成实像，故ACD 不符合题意；B ．由于题干未提供物距和凸透镜的焦距，若物距大于1倍焦距小于2倍焦距，乙处成放大的实像；若物距大于2倍焦距，成缩小的实像；若物距等于2倍焦距，成等大的实像，故B 符合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中考物理（真题版）专项练习题：凸透镜成像 1 / 13 凸透镜成像 1.（2019咸宁，23）用如图所示装置探究凸透镜成像规律,调整物距u,测量对应的像距v,部分数据如下表所示。根据表中数据可知该凸透镜的焦距是 cm;如果u=27cm,移动光屏可得到倒立、 (选填“放大”或“缩小”)的实像, (选填“幻灯机”或“照相机”)应用了这一原理。
2.(2019荆门，30)在“探究凸透镜成像规律”的实验中，将蜡烛、透镜和光屏三者从左到右依次安装在水平光具座上，调整烛焰、透镜和光屏的中心在 。已知凸透镜的焦距为15cm，若烛焰与透镜距离为25cm，左右移动光屏到恰当的位置时，可在光屏上看到烛焰清晰的实像，这个像是 （选填“放大”、“等大”或“缩小”）的；若烛焰与透镜距离调整为10cm，像是 （选填“正立”或“倒立”）的 （选填“实像”或“虚像”）。
3.（2019龙东，31）某小组用一焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验： ①如图所示，将光具座上点燃蜡烛的烛焰、凸透镜、光屏三者中心调节到同一高度的目的是 。 ②保持凸透镜位置不变，把蜡烛移动到A处，移动光屏可得到倒立、 （填“放大”或“缩小”）的像，根据此原理制成了 。此时小明将自己的近视眼镜放到B处，为了再次得到清晰的像，应将光屏向 （填“左”或“右”）移动。
4.（2019年郴州，26）如图所示，小明和实验小组同学利用透镜、光屏、蜡烛等实验器材探究凸透镜成像的规律。 实验数据记录如下：
根据以上实验回答下列问题： （1）在实验过程中，要使透镜中心、烛焰和光屏中心大致在 ； 中考物理（真题版）专项练习题：凸透镜成像 2 / 13 （2）由实验数据可判断，该透镜的焦距约为 cm； （3）分析实验数据可知，凸透镜成实像时，随着物距的减小，像逐渐 （选填“变大”或“变小”或“不变”），像距逐渐增大； （4）如果用该实验中的透镜来矫正视力，可以制成 （选填“近视”或“远视”）眼镜。 5.（2019哈尔滨，49）在探究“凸透镜成像规律”实验中，已知凸透镜焦距为10cm.所用光源为新型“蜡烛”.（新型“蜡
烛”薄且烛焰稳定） （1）调整好器材后，进行实验，某次实验结果如图1，凸透镜成这种像的条件是 . 将“蜡烛”A从此位置在光具座上逐渐靠近透镜，发现经过图中 位置后，无论怎样调节光屏都无法承接到像，只能透过透镜观察到正立、放大的虚像，如图2.
(2）“蜡烛”移到距透镜二倍焦距处，观察光屏上的像感觉与物等大，请你简述证明像与物等大的办法．（器材足够用） (3)君妍同学用凸透镜观察书上的字如图3,她换用不同焦距的凸透镜放在原位置再次观察，发现像发生变化，便萌生了探究凸透镜所成像与焦距关系的想法，请写出需要收集的证据． 6.（2019无锡，21）小明和小红做“探究凸透镜成像规律”的实验。 （1）利用太阳光测量凸透镜的焦距时，小明将一把木质刻度尺的一端支于水平地面上，观察尺在地面上形成的影子，不断调节刻度尺，使其在地面上的影子 ，这时尺的方向就与太阳光的方向平行。小明保持尺不动，小红将光屏A和凸透镜L按照图甲所示的方式均垂直于刻度尺摆放，光屏上形成了一个最小、最亮的光斑。则该凸透镜的焦距为 cm。 （2）将此凸透镜、点燃的蜡烛、光屏置于光具座上如图乙所示的位置时，光屏上呈现烛焰的倒立、 的实像；保持图乙中蜡烛和光屏的位置不变，将凸透镜移到光具座上 cm刻度线处，光屏上能再次呈现烛焰清晰的像。
7.(2019天水,18)如图是探究“凸透镜成像规律”的实验装置。 （1）为了使烛焰的像呈现在光屏的中央，应调整烛焰、凸透镜和光屏使它们的中心大致在______。 中考物理（真题版）专项练习题：凸透镜成像 3 / 13 （2）当蜡烛位于图中的B处时，移动光屏到D处，观家到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为______ cm。 （3）紧接着用不透明的硬纸板挡住凸透镜的下半部分，发现光屏上呈现的像是______（选填“完整”或“不完整”）的。 （4）当把蜡烛向右移动5cm，屏上的像变得模糊。要使像变清晰光屏应向右适当移动，此时光屏上的像应该是倒立、______（选填“放大”“等大”或“缩小”）的实像。
8.（2019临沂，32）在“探究凸透镜成像特点”的实验中，将凸透镜固定在光具座上50cm刻度线处不动，移动蜡烛
和光屏至如图所示位置时，光屏上承接到清晰的像。 （1）该凸透镜的焦距为______cm。 （2）将远视眼镜的镜片放在蜡烛和透镜之间适当位置，此时应将光屏向______（选填“左”或“右”）移动，才能再次承接到清晰的像。 （3）取走镜片，将蜡烛向左移动一段距离后，应将光屏移至______（选填序号）范围内才能承接到清晰的像。 A.50～65cm B .65～80cm C .80～95cm （4）将蜡烛移到37cm刻度线上，观察到的像是______（选填“倒立”或“正立”）的。
9.（2019巴彦淖尔，9）在研究”凸透镜成像规律”的实验中： （1）蜡烛、凸透镜、光屏在光具座上的位置如图所示，恰能在光凭上得到一个清晰的倒立，等大的实像，则凸透镜的焦距为 cm。 （2）保持蜡烛与凸透镜位置不变，换用一个不同焦距的凸透镜，将光凭向右移动才能重新得到清晰的像，此时像 （选填“变大”“变小”或“不变”），换用的凸透镜焦距可能为 。 中考物理（真题版）专项练习题：凸透镜成像 4 / 13 A.10.0cm B.20.0cm C.30.0cm D.35.0cm （3）将图中的凸透镜换成玻璃板后光屏上的像消失了，原因是 。 10.（2019辽阳，29）下面是玲玲探究“凸透镜成像规律”的实验。
（1）玲玲将蜡烛、焦距为10cm的凸透镜、光屏依次放在光具座上，点燃蜡烛井调整烛焰、凸透镜、光屏三者的中心在同一高度，这样做的目的是： 。 （2）玲玲将凸透镜固定在光具座50cm的刻度线处，将蜡烛和光屏移至如图所示的位置时，光屏上出现了烛焰清晰的像，该成像原理在实际中的应用是 （填 “照相机”、“投影仪”或“放大镜”）。 （3）实验过程中蜡烛由于燃烧而变短，为了使烛焰的像再次成在光屏的中心，应向 下移动 （填“光屏”或“凸透镜”）。 （4）玲玲将蜡烛移到35cm刻度线处，保持透镜的位置不变，应将光屏移至 cm 刻度线处，才能再次在光屏上呈现现清晰的像。 （5 ）若在蜡烛和凸透镜之间合适的位置放一个近视眼镜，为了使光屏上重新出现清晰的像，光屏应向 （填“左”或“右”）移动；若不移动光屏，并保持近视眼镜的位置不变，玲玲更换另一个凸透镜，光屏上也得到了清晰的像，那么此透镜的焦距应 （填“大于”或“小于”）10cm。 11.（2019山西，11）在“探究凸透镜成像的规律”实验中：
（1）小明将LED灯、焦距为10cm的凸透镜和光屏依次放在光具座上，通过调节使三者中心在 。接着，小明调节LED灯、凸透镜至如图所示的位置，移动光屏，会在光屏上得到倒立、 （选填“放大”“缩小”或“等大”）的实像。 （2）把焦距10cm的凸透镜换成焦距更小的凸透镜，光屏上原来清晰的像变模糊了。若不改变凸透镜和光屏的位置，要使光屏上再次得到清晰的像，你采取的具体办法是 。 （3）小明选择LED灯替代平时常用的蜡烛做实验，优点是 （写出一条即可）。 12.（2019鸡西，31）某小组用一焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验： 中考物理（真题版）专项练习题：凸透镜成像 5 / 13 ①如图所示，将光具座上点燃蜡烛的烛焰、凸透镜、光屏三者中心调节到同一高度的目的是 。 ②保持凸透镜位置不变，把蜡烛移动到A处，移动光屏可得到倒立、 （填“放大”或“缩小”）的像，根据此原理制成了 。此时小明将自己的近视眼镜放到B处，为了再次得到清晰的像，应将光屏向 （填“左”或“右”）移动。
13.（2019广东，27）小明在用蜡烛作为光源完成“探究凸透镜成像的规律”实验后，发现蜡烛火焰飘忽不定，像与物对比难判定等问题，小明和老师、同学一起对实验装置进行了一系列创新，创新点如图所示：光具座上凸透镜所在位置为零刻度，数值向左、向右依次增大；在标有均匀格子的面板上制作字母“A”状LED灯替代蜡烛；光屏上标有同样的均匀格子。
（1）请分析创新后实验装置的优点： ①可以直接读出物距以及 ： ②光屏上成像更清晰、 ； ③从光屏上可以准确得出像与物的 关系。 （2）完成“探究凸透镜成像的规律”实验后，还可以更换（或增加）实验器材进行拓展探究。请仿照示例写出两种不同方案。
14.(2019北京，31)某同学在做光学实验时，他先将焦距为10cm的凸透镜A固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜A两侧，蜡烛放置在20cm刻度线处，如图所示。左右移动光屏，直至光屏上呈现烛焰清晰的像。 中考物理（真题版）专项练习题：凸透镜成像 6 / 13 （1）上述光屏上所成的像是 （选填“放大”“等大”或“缩小”）的实像。 （2）将透镜B放在凸透镜A与光屏之间某处（图中未画出），光屏上原来清晰的像变模糊了，将光屏向远离凸透镜A的方向移动，光屏上又呈现烛焰清晰的像，这说明透镜B对光线有 （选填”会聚”或“发散”）作用。透镜B能用来矫正 （选填“近视眼”成“远视眼”）。 15.（2019福建，26）在“探究凸透镜成像规律”的实验中： （1）需要将凸透镜、蜡烛和光屏安装在光具座上，置于中间位置的应是 o （2）调节好装置，将蜡烛放在2倍焦距之外时，光屏上能成 （选填“放大”或“缩小”）、倒立的 像（选填“实”或“虚”）。生活中常用的 是利用这一成像规律制作的。 （3）将蜡烛移至1倍焦距与2倍焦距之间某处，光屏上成清晰的像。若烛焰中心下降lcm，光屏上的像会 移动（选填“向上”或“向下“），移动的距离 1cm（选填“大于”“小于“或“等于”）。
