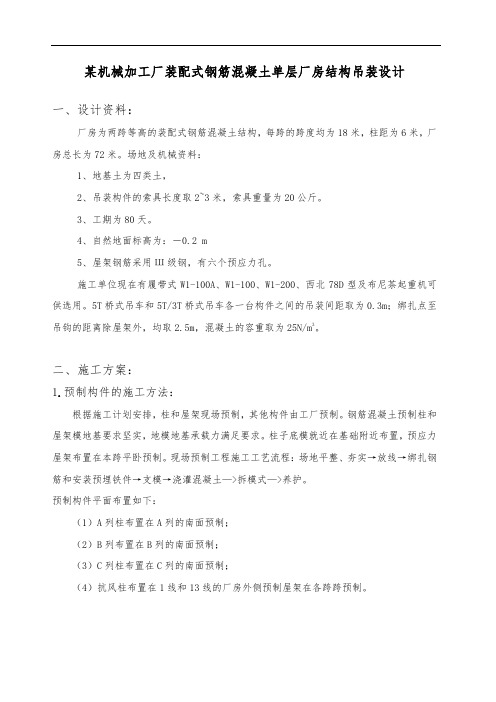

某机械加工厂装配式钢筋混凝土单层厂房结构吊装设计说明
某机械加工厂装配式钢筋混凝土单层厂房结构吊装设计一、设计资料：厂房为两跨等高的装配式钢筋混凝土结构，每跨的跨度均为18米，柱距为6米，厂房总长为72米。
场地及机械资料：1、地基土为四类土，2、吊装构件的索具长度取2~3米，索具重量为20公斤。
3、工期为80天。
4、自然地面标高为：－0.2 m5、屋架钢筋采用Ш级钢，有六个预应力孔。
施工单位现在有履带式W1-100A、W1-100、W1-200、西北78D型及布尼茶起重机可供选用。
5T桥式吊车和5T/3T桥式吊车各一台构件之间的吊装间距取为0.3m；绑扎点至吊钩的距离除屋架外，均取2.5m，混凝土的容重取为25N/m3。
二、施工方案：1.预制构件的施工方法：根据施工计划安排，柱和屋架现场预制，其他构件由工厂预制。
钢筋混凝土预制柱和屋架模地基要求坚实，地模地基承载力满足要求。
柱子底模就近在基础附近布置，预应力屋架布置在本跨平卧预制。
现场预制工程施工工艺流程：场地平整、夯实→放线→绑扎钢筋和安装预埋铁件→支模→浇灌混凝土—>拆模式—>养护。
预制构件平面布置如下：（1）A列柱布置在A列的南面预制；（2）B列布置在B列的南面预制；（3）C列柱布置在C列的南面预制；（4）抗风柱布置在1线和13线的厂房外侧预制屋架在各跨跨预制。
1.1、混凝土工程：本工程使用C40混凝土。
混凝土在浇筑过程应对混凝土振捣密实，浇筑中使用的振动棒应快插、慢拔，振捣均匀，不得有漏振现象发生。
浇筑混凝土时，注意不要使振动棒贴近镀锌钢管，以免造成其损坏或位置偏移，屋架采用平卧叠浇，叠浇3～4榀，当下层屋架达到足够强度后，即可贴聚脂薄膜，浇筑上一榀屋架。
屋架制作时要做好防雨措施，以防混凝土浇捣时大雨冲淋。
1.2、钢筋工程：钢筋进场时应根据规格、直径分类堆放，标识清晰，且应用垫木垫底及有防生锈的措施。
钢筋的质量检验应符合国家规的有关规定，只有合格的钢材才允许投入加工使用。
钢筋在现场加工成型，钢筋的制作、绑扎必须按图纸施工，钢筋的弯钩、锚固长度、搭接长度必须满足图纸及有关规要求。
单层工业厂房结构吊装方案
