煤矿常用水泵技术参数
各种泵技术参数范文
各种泵技术参数范文泵是一种将液体、气体、或者液体与气体的混合物质进行吸入、输送、排出或压缩的设备。
泵的技术参数包括以下几个方面：1.流量：流量是指单位时间内泵所输送的液体或气体的体积或质量。
常用单位有立方米/小时或升/分钟等。
泵的流量可以根据具体应用要求来调节，如抽水泵的流量可以根据需要来调整。
2.扬程：扬程是指液体或气体从进口到出口之间的高度差。
它反映了泵对液体或气体的输送能力。
常用单位有米或千帕等。
扬程通常与泵的供水高度、管道阻力等因素有关。
3.功率：泵的功率表示泵在单位时间内对液体或气体执行的工作量。
常用单位有千瓦或马力等。
泵的功率可根据具体应用情况来选择，如根据所需的流量和扬程来确定。
4.转速：泵的转速指泵的转子每分钟转动的圈数。
转速通常对泵的性能和运行情况有重要影响。
高转速可提高泵的流量与扬程，但也会增加能耗和噪音。
5.效率：泵的效率表示泵输送的液体或气体所消耗的能量与输入能量之间的比值。
它反映了泵的能量利用率。
泵的效率会受到泵的设计、运行条件以及液体或气体的流体特性等因素的影响。
6.进口直径和出口直径：泵的进口直径和出口直径分别表示泵进口和出口处的管道直径。
泵的进出口直径与泵的流量和压力有关，需要根据具体情况来确定。
7.排水能力：排水能力是指泵在单位时间内排空液体或气体的能力。
泵的排水能力通常以每分钟排水的升数或立方米数来表示，是衡量泵性能的重要参数。
8.噪音：泵的噪音是指泵在运行时产生的噪声水平。
噪音水平对于泵的工作环境和使用场所非常重要，需要符合相关的国家和地区的噪声标准。
以上是泵的一些常见技术参数。
根据具体使用需求和应用环境，选择合适的泵技术参数是确保泵正常工作和提高工作效率的关键。

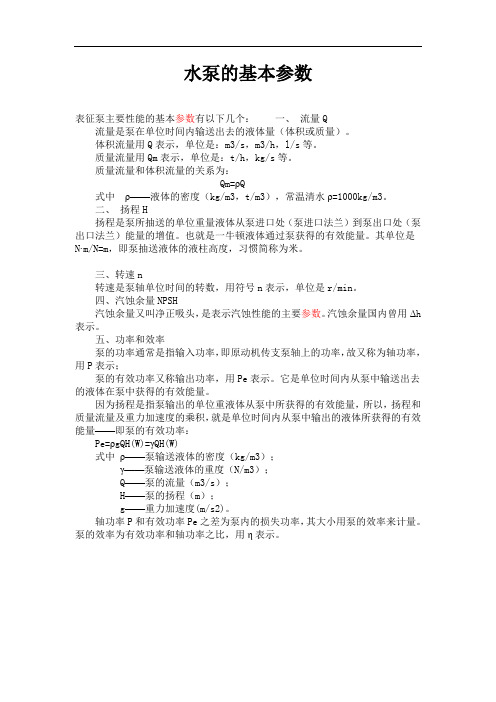

水泵的基本参数
水泵的基本参数表征泵主要性能的基本参数有以下几个：一、流量Q流量是泵在单位时间内输送出去的液体量（体积或质量）。
体积流量用Q表示，单位是：m3/s，m3/h，l/s等。
质量流量用Qm表示，单位是：t/h，kg/s等。
质量流量和体积流量的关系为：Qm=ρQ式中ρ——液体的密度（kg/m3，t/m3），常温清水ρ=1000kg/m3。
二、扬程H扬程是泵所抽送的单位重量液体从泵进口处（泵进口法兰）到泵出口处（泵出口法兰）能量的增值。
也就是一牛顿液体通过泵获得的有效能量。
其单位是N·m/N=m，即泵抽送液体的液柱高度，习惯简称为米。
三、转速n转速是泵轴单位时间的转数，用符号n表示，单位是r/min。
四、汽蚀余量NPSH汽蚀余量又叫净正吸头，是表示汽蚀性能的主要参数。
汽蚀余量国内曾用Δh 表示。
五、功率和效率泵的功率通常是指输入功率，即原动机传支泵轴上的功率，故又称为轴功率，用P表示；泵的有效功率又称输出功率，用Pe表示。
它是单位时间内从泵中输送出去的液体在泵中获得的有效能量。
因为扬程是指泵输出的单位重液体从泵中所获得的有效能量，所以，扬程和质量流量及重力加速度的乘积，就是单位时间内从泵中输出的液体所获得的有效能量——即泵的有效功率：Pe=ρgQH(W)=γQH(W)式中ρ——泵输送液体的密度（kg/m3）；γ——泵输送液体的重度（N/m3）；Q——泵的流量（m3/s）；H——泵的扬程（m）；g——重力加速度(m/s2)。
轴功率P和有效功率Pe之差为泵内的损失功率，其大小用泵的效率来计量。
泵的效率为有效功率和轴功率之比，用η表示。
煤矿抢险无堵塞矿用潜水泵
煤矿抢险无堵塞矿用潜水泵
煤矿抢险无堵塞矿用潜水泵在矿井使用，耐用，外观细长，无论是从安装、运输等各方面来看都很方便，这种泵不产生轴向力，流量可做到50m3/h至500m3/h，同时扬程可以做到300米、400米、500米、600米、700米、800米、900米、1000米，效率百分之70。
一、煤矿抢险无堵塞矿用潜水泵分类：
1、按叶片安装方式可分为：固定式、半调式、全调式。
2、按主轴方向可分为：立式、斜式、卧式。
3、按承受轴向推力的方式可分为：泵承受、基础承受、电动机承
受。
4、按安装方式可分为：单层基础、双层基础。
5、按转子可否抽出可分为：不可抽出式，可抽出式（转子抽出式、
整体抽出式）。
二、煤矿抢险无堵塞矿用潜水泵特点：
1、粗、短，流量大、扬程高，没有轴向力，运输方便。
2、对井管、矿井无特殊要求，对输水管只要能承受相应压力即可。
3、节能，可以解决矿井下排水困难的难题，
4、电机、水泵—体，潜入水中运行，无火星、防爆可靠。
5、安装使用维护方便简单，占地面积小，不需建造泵房。
三、煤矿抢险无堵塞矿用潜水泵结构说明：
无堵塞矿用潜水泵，泵段由进水喇叭口，叶轮件，叶轮外壳和导叶体四大零件组成。
潜水电机是全密封干式异步电动机，机壳将电机封闭，电机上端电缆出线处有静密封装置，电机下端盖出轴处有转动密封装置，潜水电机具备一切潜水运行的稳定性能。
水泵型号及技术参数大全
油泵的水泵型号及技术参数AY型离心油泵：流量Q 6.25～500m3/h 扬程H 60～300m AY型系列离心油泵可用在石油精致、石油化工和化学工业及其它输送不含固体颗粒的石油、液化石油气等介质。
DY型多级离心泵：流量Q 10～540m3/s 扬程H 87～690m DY型单吸多级离心输油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。
允许进口压力0.6MPa。
YZ型自吸油泵：本单位生产的YZ型自吸油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，国内空白独一无二，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～140℃，如输送化工液体可改用耐腐蚀机械密封。
YZ自吸油泵性能参数：流量4~400m3/h 扬程12~80m产品特点：1.该泵属自吸离心油泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。
管路中不需底阀，工作前只需保证泵体内储有定量引油即可。
用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。
2.该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。
IY型单级单吸离心油泵：流量Q 6.3~200m3/h 扬程H 8~125m IY型单级单吸离心油泵，适用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，输送液体温度－20℃～80℃，允许进口压力0.6Mpa。
ZY型自平衡多级离心油泵：流量Q 10～540m3/s 扬程H 87～690m ZY自平衡多级离心油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。
煤矿临时水仓水泵选择计算2
云南小发路煤矿中央水仓排水泵的选型设计计算一、原始资料矿井正常涌水量为37.56m 3/h ，最大涌水量为176.14m 3/h ，排水高度H=186米。
二、水泵的选型1、水泵必须排水能力计算根据《煤矿安全规程》的要求，在正常涌水期工作水泵必须的排水能力为：h m h m q q Q z z B /45/56.372.12.120/2433=⨯==≥最大涌水期，备用水泵和工作水泵必须的总排水能力为： h m h m q q Q z z B /4.211/14.1762.12.120/2433max =⨯==≥2、估算水泵所需扬程由于水泵和管路均未确定，无法确切知道所需要的扬程，所以需要进行估算，即==m Hg Hx HpHb ,m 1.25874.05186=+ 取 H x =5m ηg =0.743、水泵的型号及台数选择⑴水泵型号的选择。
依据计算的工作水泵排水能力、估算的所需扬程、原始资料，从产品样本中选择能够满足排水要求、工作可靠、性能良好、符合稳定性工作条件、价格低的所有型号的泵。
根据下列参数表,初步选用选用D 型多级泵，100D （F ）45型级数6，流量54米3/时，扬程270米，转速2950r/min,电机功率110KW. 工作泵台数.1,83.0544511==≥=n Q Q n e B 取备用工作台数4.0.54457.07.07.012=⨯=⨯==h B Q Q n n 取整数1台.最大涌水时水泵工作台数4,9.3544.21144==≥=n Q Q n e B 取检修台数:1,2.083.025.025.0313==⨯=⨯≥n n n 取因此,水泵总台数n=n 1+n 2+n 3=1+1+1=3台形成一用、一备、一检修。
4、管路趟数的确定采用三泵两趟管路的布置方式。
5、管材的选择管材选择的主要依据是管道所需承受的压力。
由于矿井排出的水一般进入水池或水沟，因此压力与井深成正比。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴功率：36.3KW
相数：3相
扬程：50m
配用功率：45KW
汽蚀余量：（NPSH）r 28m
转速：1450转/min
效率：75%
实际排量：150 m3/h
37kw潜水泵（矿用隔爆型潜水排沙泵）ExdI
型号：BQS50-100-37/N
流量：50m3/h
功率：37KW
相数：3相
扬程：100m
电压：660V
频率：50HZ
转速：3000转/min
电流：42.2A
绝缘等级：F级
出水口径：65mm
重量：538KG
37kw潜水泵（矿用隔爆型潜水排沙泵）ExdI
型号：BQS-100-37
流量：60m3/h
功率：37KW
相数：3相
扬程：100m
电压：660V
频率：50HZ
转速：2860转/min
15928m长潜水泵矿用隔爆型潜污水电泵exdi功率带宽钢架吊挂固定通用输送机叶轮直径出口直径入口直径单级单吸离心泵精品资料型号
潜水泵技术特征
型号
流量（m3/h）
功率（KW）
扬程（m）
实际排量m3/h
出水口径(mm)
WQK25-10-2.2
25
2.2
10
BQW25-10-2.2/X
25
2.2
10
15
电流：42A
绝缘等级：F级
出水口径：80mm
重量：538KG
电机型号：YBS-37
龙口市矿山机械厂
潜水泵（矿用隔爆型潜水排沙电泵）ExdI
型号：BQS50-60-15
流量：50m3/h
功率：15KW
相数：3
扬程：60m
电压：660V
频率：50HZ
转速：2860转/min
电流：17.8A
绝缘等级：级
出水口径：50mm
重量：21.4kg
实际排量：15 m3/h
单轮泵（IS型单级单吸清水离心泵）
型号：IS150-125-400
Φ108=2.8m长；Φ159=2.8m长
潜水泵（矿用隔爆型潜污水电泵）ExdI
型号：BQW25-10-2.2/X
流量：25m3/h
功率：2.2KW
ห้องสมุดไป่ตู้相数：3相
扬程：10m
电压：660V
频率：30HZ
转速：3000转/min
电流：3.0A
绝缘等级：F级
出水口径：51mm
重量：43KG
实际排量：15 m3/h
51
BQS50-60-15
50
15
60
15
50
BQS50-100-37/N
50
37
100
65
BQS50-100-37/N
60
37
100
80
BQS-100-37
50
50
50
IS150-125-400
200
36.3
50
150
ZS150-125-400
150
40
50
RS150-125-400
150
45
20
