矿用隔爆型潜水泵标准
BQS型矿用隔爆型潜水排沙电泵说明书
BQS型矿用隔爆型潜水排沙电泵产品使用说明书执行标准：GB3836-2010;MT/T 671-2005警示语扬程超过50米的水泵，需方必须在水泵出水口和管路中加逆止阀，防止停泵或停电时产生水锤，对水泵造成损坏。
1，安装使用本产品前务必通读产品使用说明书，并严格按本说明书的规定进行安装和运行。
2，在配电系统中应配置过热或过电流保护装置，必要时应配接漏电保护器3，泵外配接的启动保护和矿用移动式软电缆，必须是具有煤安标志资质的产品，接线时严禁带电作业以防触电4，电泵应按相序标识的规定连接，电泵转向必须与转向标志一致。
四芯电缆黑色为地线，必须可靠接地。
使用前，应检查定子绕组对机壳的绝缘电阻不低于100MΩ5,电泵使用场所应设“严禁进入、防止触电”的警示牌，电泵运行时严禁移动电泵。
6，确认转向正确后，方能启动运行。
7，电泵运行时发生下列情况应立即停机检查，排除故障方可运行。
a,热态绝缘电阻低于1MΩ,冷态绝缘电阻低于200 MΩ；b，机组运行时发生异响或强烈振动时。
c，电泵出水严重不足或不出水；d,三相电源有断相。
e，电源电压不稳定或运行电流大于1.1倍额定值时。
8, 严禁带电开盖；配套用潜水电泵用电动机应有安全标志。
9，用户与本企业均不得随意变更安标配套件及零（元）部件配置。
10，电泵长时间不使用时，应放尽水泵腔内存水以防锈死或冻裂。
11，电泵安装或移动时严禁拉拽引入电缆。
12，严格按规定扬程使用电泵，低于规定扬程使用时，应在泵管路终端增加阀门控制流量，否则电泵电流超差大时，有可能损坏电机。
目录一、概述 (3)二、产品结构特征及工作原理 (5)三、技术特性 (5)四、泵的选型及安装调试 (8)四、使用前的准备和检查 (8)五、启动、运行、停机 (8)六、故障分析与排除 (9)七、维护、保养、维修 (9)八、运输、贮存 (10)九、“三包”条件 (10)十、受控零部件明细表 (11)十一、装箱单 (11)一、概述1、产品特点及主要用途本公司生产的BQS型矿用隔爆型潜水排沙电泵是一种先进可靠的排水工具，能在含有固体颗粒的污水中安全可靠进行排水作业，其特点是体积小、重量轻、启动平稳、噪音低、移动方便、安全可靠、使用寿命长，特别是在井下工作面具有瓦斯或煤尘爆炸危险环境的矿井中使用，可对采掘工作面、巷道、底水窝、局部积水、水坑等含有泥沙、煤粒、岩屑、固体颗粒的场所排水。
矿用潜水泵技术要求
耐酸型矿用隔爆型潜水排沙电泵技术要求一、物资名称及规格型号二、使用范围及环境1.该产品严格执行MT/T671-2005《矿用隔爆型潜水电泵》有关规定要求。
2.防爆标准严格执行GB3836.1-2010《爆炸性环境第1部分：设备通用要求》和GB3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》。
3.最高气温+40℃，最低气温-5℃；空气相对湿度不超过95%（+25℃）；有甲烷混合气体和煤尘，具有爆炸性危险的煤矿矿井中，输送介质中含有固定颗粒，输送介质为弱酸性。
三、主要技术参数及要求1.额定电压：1140/660V，额定功率：55KW，额定流量：80m³/h，额定扬程：120m。
2.在潜水泵明显位置上应有叶轮转向标志。
3.安装方式：立式（上排水口，法兰连接）。
4.潜水泵应具有耐酸型和较强的抗腐蚀性。
5.潜水泵的主要材料（1）潜水泵主要零部件的材料应有较强的抗腐蚀能力，材料的化学成分、力学性能应符合有关材料标准。
（2）潜水泵的重要密封件机械密封材质为硬质合金密封。
（3）潜水泵的泵体采用不锈钢材料，应有较强的抗冲击能力；叶轮、蜗壳、前护板均采用不锈钢材料。
6.潜水泵的水力性能（1）潜水泵产品说明书应给出产品性能参数和标准特性曲线。
（2）潜水泵在正常工作条件下运行时，在0.7-1.2倍规定流量范围内，隔爆三相异步电机输入功率应不超过其输入功率的限制。
7.电动机隔爆结构和防爆性能。
（1）电缆采用密封圈式引入装置。
（2）潜水泵应有可靠的接地装置，引出电缆的接地线上应有明显的接地标志，并应在使用寿命期间不被磨损。
8.电动机性能（1）在功率、电压及频率为额定值时，效率和功率因数的保证值应为86%和0.88。
（2）电动机在空载时测得的A计权声功率级的噪声数值应不超过93dB(A)。
（3）电动机空载时测得的振动速度有效值应不超过288mm/s。
（4）电动机定子绕组对机壳的冷态绝缘电阻应不低于100MΩ，热态绝缘电阻不得低于1MΩ。
强排水潜水电泵技术要求
强排水潜水泵技术要求一、设备名称：矿用隔爆型潜水电泵二、参考型号：BQ275-268/7-320/W-S 10KV三、技术参数和要求：1、技术技术参数2、潜水电泵主要技术要求：1、电泵卧式安装工作，电机为充水式湿式潜水电机。
2、电机定子线圈采用辐照交联聚乙烯铜绕组线。
3、电机内设温度传感器以监测其绕组温度，设缺水传感器以防电机缺水损坏；4、电机定子绕组工作温度≤80℃。
5、电机轴承为F202复合高分子轴承。
7、电泵能在PH≥4.5～10输送介质温度≤40°C的环境中正常使用。
8、矿用型潜水电泵最低运行水位不低于逆止阀法兰上边500mm；9、启动方式：潜水电泵地面控制室远程控制启动。
3、总体技术要求3.1 水泵1、潜水电泵单件尺寸满足井下安装需求（见硐室图纸）。
2、供货厂商所提供的潜水电泵必须为成熟产品，技术先进、质量可靠。
并对此进行详细说明3、水泵安装方式按卧式结构设计。
4、潜水电机、潜水泵、电控系统应统一整体设计、制造，确保机泵的无缝对接。
保证电泵机组稳定运行，满足强排或生产期作为强排水泵和主排水泵的使用要求。
5、泵采用青铜合金轴承，电机应采用高分子耐磨材料，采用水润滑。
6、泵与电动机为直联式。
为了方便运输，水泵与电机可以分离。
水泵电动机组结构应保证安装、检修及维护方便。
7、每台泵叶轮均作动、静平衡试验。
8、水压实验按照《JB/T5294-91》的要求：试承压零件进行水压试验，试验压力为基本设计压力的1.5倍。
有关振动的测量办法和要求按国标规定执行。
9、水泵机组各部件材质应能适合泵组输水的水质过流导叶、轴应具有较好的刚度和强度。
10、轴承、泵轮、导叶等材质应采用高性能的优质材料，确保轴承质量的可靠性和克服受力不平衡因素的影响。
11、每台泵都进行独立的性能试验，性能试验按照《GB3216-2005》规定Ⅱ级要求进行。
测试出的数据与保证值的误差应在±5%以内,并绘制扬程－流量、汽蚀余量－流量、水泵效率－流量、水泵轴功率－流量曲线。

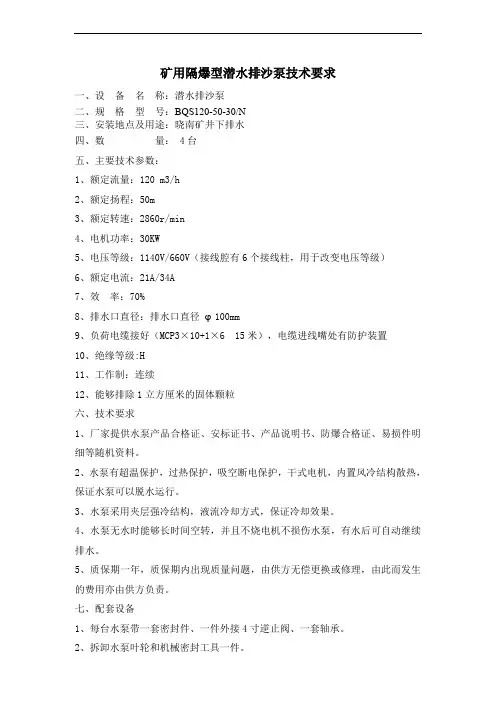

矿用隔爆型潜水排沙泵技术要求
矿用隔爆型潜水排沙泵技术要求
一、设备名称：潜水排沙泵
二、规格型号：BQS120-50-30/N
三、安装地点及用途：晓南矿井下排水
四、数量： 4台
五、主要技术参数：
1、额定流量：120 m3/h
2、额定扬程：50m
3、额定转速：2860r/min
4、电机功率：30KW
5、电压等级：1140V/660V（接线腔有6个接线柱，用于改变电压等级）
6、额定电流：21A/34A
7、效率：70%
8、排水口直径：排水口直径φ100mm
9、负荷电缆接好（MCP3×10+1×6 15米），电缆进线嘴处有防护装置
10、绝缘等级:H
11、工作制：连续
12、能够排除1立方厘米的固体颗粒
六、技术要求
1、厂家提供水泵产品合格证、安标证书、产品说明书、防爆合格证、易损件明细等随机资料。
2、水泵有超温保护，过热保护，吸空断电保护，干式电机，内置风冷结构散热，保证水泵可以脱水运行。
3、水泵采用夹层强冷结构，液流冷却方式，保证冷却效果。
4、水泵无水时能够长时间空转，并且不烧电机不损伤水泵，有水后可自动继续排水。
5、质保期一年，质保期内出现质量问题，由供方无偿更换或修理，由此而发生的费用亦由供方负责。
七、配套设备
1、每台水泵带一套密封件、一件外接4寸逆止阀、一套轴承。
2、拆卸水泵叶轮和机械密封工具一件。

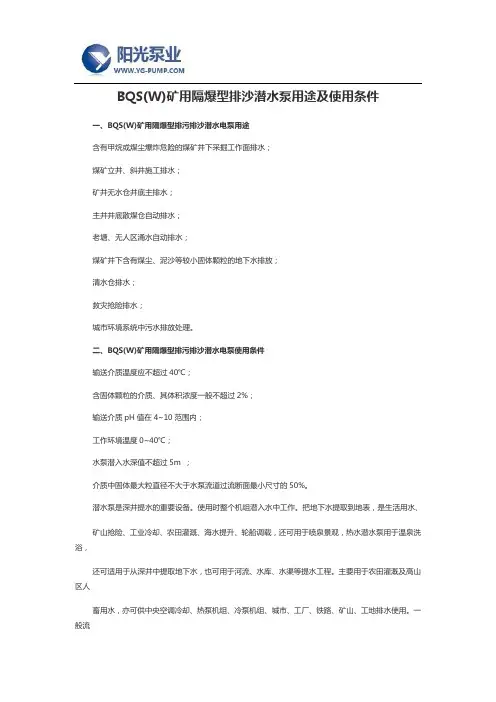

BQS(W)矿用隔爆型排沙潜水泵用途及使用条件
BQS(W)矿用隔爆型排沙潜水泵用途及使用条件
一、BQS(W)矿用隔爆型排污排沙潜水电泵用途
含有甲烷或煤尘爆炸危险的煤矿井下采掘工作面排水；
煤矿立井、斜井施工排水；
矿井无水仓井底主排水；
主井井底散煤仓自动排水；
老塘、无人区涌水自动排水；
煤矿井下含有煤尘、泥沙等较小固体颗粒的地下水排放；
清水仓排水；
救灾抢险排水；
城市环境系统中污水排放处理。
二、BQS(W)矿用隔爆型排污排沙潜水电泵使用条件
输送介质温度应不超过40℃；
含固体颗粒的介质、其体积浓度一般不超过2%；
输送介质pH值在4~10范围内；
工作环境温度0~40℃；
水泵潜入水深值不超过5m ；
介质中固体最大粒直径不大于水泵流道过流断面最小尺寸的50%。
潜水泵是深井提水的重要设备。
使用时整个机组潜入水中工作。
把地下水提取到地表，是生活用水、
矿山抢险、工业冷却、农田灌溉、海水提升、轮船调载，还可用于喷泉景观，热水潜水泵用于温泉洗浴，
还可适用于从深井中提取地下水，也可用于河流、水库、水渠等提水工程。
主要用于农田灌溉及高山区人
畜用水，亦可供中央空调冷却、热泵机组、冷泵机组、城市、工厂、铁路、矿山、工地排水使用。
一般流
量可以达到。
矿用防爆潜水泵使用防爆 参数
目录一、泵工作原理及技术参数二、产品介绍三、选型须知四、泵零件材料安立泰马兰：主营：矿用防爆潜水泵BQS系列排污泵耐腐蚀耐酸碱不锈钢潜水泵BQ高压强排矿用隔爆潜水电泵隔膜泵气动清淤泵自主设计厂家直销批量现货安立泰泵业股份证件齐全（防爆证煤安证）一、泵工作原理及性能参数1.泵的工作原理泵是把原动机的机械能转换成液体能量的机器。
原动机通过泵轴带动叶轮旋转，对液体做功，使其能量增加，从而使需要数量的液体，由吸水池经过泵输送到要求的高度或要求压力的地。
泵中起主导作用的是叶轮，叶轮中的叶片强迫液体旋转，液体在离心力作用下向四甩出。
这种情况和转动的雨伞上的水滴向四甩出去的道理一样。
泵的液体甩出去后，新的液体在大气压力下进到泵，如此连续不断地从A处向B处供水。
2.泵的性能参数2.1流量Q流量是泵在单位时间输送出去的液体量。
体积流量Q常用单位是：m³/h（立米/小时），m³/s（立米/秒），l/s（升/秒）。
质量流量Qm常用单位是：t/h（吨/小时），kg/s（千克/秒）。
体积流量单位间的换算关系：1 l/s=3.6 m³/h=0.001 m³/s。
质量流量和体积流量的关系：Qm=ρQ。
ρ是液体的密度，常温清水ρ=10000 kg/ m。
2.2扬程H扬程是单位重量的液体通过泵所获得的能量。
单位重量的液体的能量在水力学中称为水头。
通常由压力水头、速度水头、位置水头三部分组成。
其单位是：米液柱，习惯简称为米（m）。
在工程上有时用压力表示扬程，压力的单位是：兆帕Mpa，公斤（kgf/cm²）单位间的换算关系：1Mpa = 10kgf/cm²=100 m。
2.3转速n泵轴单位时间的转速，单位是r/min（转每分钟）。
2.4功率和效率功率分为输入功率和输出功率，功率的单位是kW（千瓦）。
输入功率指原动机传到泵轴上的功率，又称为轴功率，用P表示。
输出功率又称有效功率，用Pe表示。
隔爆型潜水泵技术要求
隔爆型潜水泵技术要求一、依据的标准：1、2016版《煤矿安全规程》2、GB50451-2017《煤矿井下排水泵站及排水管路设计规范》3、Q/HF22-2008《BQ系列矿用隔爆型潜水电泵》。
4、GB3836.2-2000《爆炸性气体环境电气设备》5、GB3216-2005《回转动力泵水力性能验收试验1级和2级》（验收按2级）6、“MA”标准《煤矿安全标志、标识规定》7、GB3906-2006《3.6KV~40.5KV交流金属封闭开关设备和控制设备》8、GB11022-1999《高压开关设备和控制设备标准的共用技术要》9、DL/T404-2007《3.6KV~40.5KV交流金属封闭开关设备和控制设备》10、GB/T13422-92《半导体电力变流器电气试验方法》11、（GB50062-92）《电力装置的继电保护和自动装置的设计规范》二、设备技术参数:1、参考型号及台数：BQ725-530/20-1600/W-S型矿用潜水电泵机组，4台；2、水泵额定扬程：530m（或≥510m）；3、水泵额定流量：725m3 /h；4、额定转速n=1470r/min；5、配套电机功率：1600kW；6、额定电压：10kV；7、防护等级：IP68；8、电机额定频率f=50Hz；9、自带电缆矿用防水电缆80m。
10、配电设备：（高压配电室电气设备）高压进线柜：KYN28A-12 9台高压软起动装置：1600KW/10 4台低压配电柜：GCS 2台潜水电泵控制柜：1台三、设备技术要求:1、潜水电泵机组（1）潜水电泵机组应具有“MA”标志准用证，电机为充水式湿式隔爆潜水电机；（2）电泵斜卧式安装（安装倾角0°～15°）；（3）应根据单泵单管管路未淤积时的水泵工况流量及扬程，校验电机容量，并给出特性曲线及电机校验过程（排水容重按1050kg/m3考虑）；（4）电机定子线圈采用辐照交联聚乙烯铜绕组线；（5）隔爆潜水电机内设温度传感器以监测其绕组温度，设缺水传感器以防电机缺水损坏；（6）电机定子绕组工作温度≤80℃；（7）电机轴承为F102高分子轴承；（8）泵轴为合金钢38CrMoAlA；（9）泵耐压零件采用球铁QT600-3，叶轮为ZG1Cr13；（10）电泵能在PH≥4.5～10，输送介质温度≤40°C的环境中正常使用。
矿用隔爆型潜水排沙电泵技术要求.doc
矿用隔爆型潜水排沙电泵技术要求一、设备名称：矿用隔爆型潜水排沙电泵二、规格型号：BQS50-150/2-45N三、安装地点及用途：井下制冷使用四、数量：2台五、主要技术要求：1、工作方式：长时2、需求流量：50 m3/h；3、需求扬程：150m4、必需汽蚀余量：4.0m5、出水口直径：DN656、功率：45KW7、电压等级：660V/1140V8、电动机转速：2900r/min9、防爆等级：ExdI10、防护等级：IPX811、绝缘等级：F级12、传动方式：直联传动六、技术要求1、BQS系列矿用隔爆型潜水排沙电泵的防爆型式为隔爆型，其防爆标志为“ExdI”。
2、电泵执行标准为Q/140727 SXTB005—2006《矿用隔爆型潜水排沙电泵》，以及MT/T671—2005《煤矿用隔爆型潜水电泵》。
3、水泵使用环境：输送颗粒含量≤1.5%、粒度≤20mm、温度为－20℃—80℃的中度矿井水。
4、电泵的安装形式需采用立式。
5、配用电机为矿用隔爆型潜水泵用电动机，为充水湿式，绕组线采用尼龙护套耐水电磁线，电机内腔注满洁净清水，以冷却电机，保证电泵长期可靠运行。
6、电机轴伸采用机械密封与骨架油封进行密封，能有效的防止电机冷却液与外部介质的交换。
7、泵体部分和流体部分材质选用耐磨的高强度材料及防腐的不锈钢。
8、电泵的防护型式为GB/T4942.1—2000规定的“IPX8”。
9、电泵使用过程中无需加任何矿物油类物质，可有效保护水体质量。
10、水泵各部件的设计和计算，应能承受起动、运行、停机时出现的工作应力和水锤冲击力，保证水泵安全、可靠、平稳和长时间连续运转。
运转噪音小，安装调整方便。
11、水泵要求有产品合格证、MA标志、防爆合格证等。
12、应提供水泵使用说明书。
所提供的产品必须证标齐全。
13、供货方因产品质量、安装、维护等问题，12小时内应予以肯定的答复，应派熟练的技术人员48小时内赶到现场。
14、设备及主要部件质保期为安装使用后一年，在质保期内，发现产品质量、安装、维护等问题，由供货方无偿更换，由此而发生的费用亦由供货方负责。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿用隔爆型潜水泵标准
矿用隔爆型潜水泵是用于矿井排水和输送煤矸石等固体颗粒物
料的专用设备，其标准主要涉及以下几个方面：
1. 设计标准，矿用隔爆型潜水泵的设计标准主要包括国家标准、行业标准以及企业内部标准。
国家标准通常包括产品的设计要求、
结构尺寸、材料选用、安全要求等方面的规定。
行业标准则是根据
矿用隔爆型潜水泵在煤矿生产中的特殊要求制定的，包括煤矿安全
标准、防爆要求等。
企业内部标准则是指生产企业根据自身实际情
况和技术水平制定的产品设计标准。
2. 技术标准，矿用隔爆型潜水泵的技术标准包括产品的技术参数、性能要求、测试方法等方面的规定。
这些标准旨在保证产品在
使用过程中具有良好的性能和可靠的安全性能。
3. 安全标准，矿用隔爆型潜水泵作为在煤矿环境中使用的设备，其安全标准至关重要。
安全标准涉及到产品的防爆性能、防水性能、绝缘性能等方面的要求，以确保设备在恶劣的矿井环境下能够安全
可靠地运行。
4. 检测标准，矿用隔爆型潜水泵的检测标准包括产品出厂检验、使用前检测、定期检测等方面的规定，以确保产品质量和安全性能
符合标准要求。
总的来说，矿用隔爆型潜水泵的标准涉及到设计、技术、安全
和检测等多个方面，其制定旨在保证产品在煤矿生产中能够安全、
高效地运行，保障矿井生产的顺利进行。
