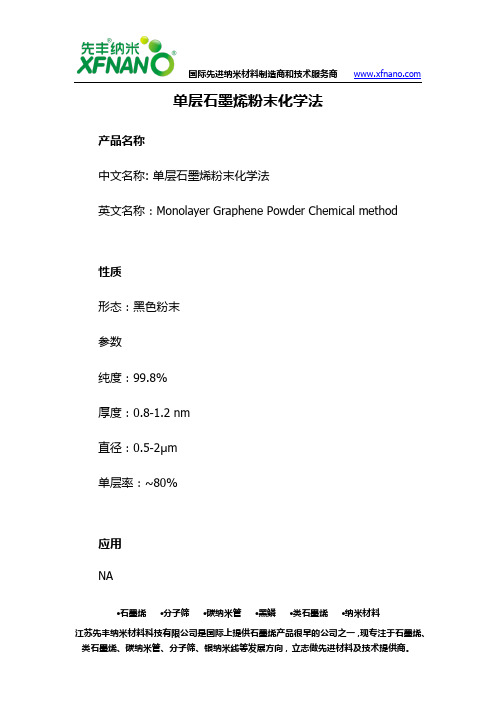

单层石墨烯粉末化学法
产品名称
中文名称: 单层石墨烯粉末化学法
英文名称：Monolayer Graphene Powder Chemical method
性质
形态：黑色粉末
参数
纯度：99.8%
厚度：0.8-1.2 nm
直径：0.5-2μm
单层率：~80%
应用
NA
·石墨烯·分子筛·碳纳米管·黑鳞·类石墨烯·纳米材料
江苏先丰纳米材料科技有限公司是国际上提供石墨烯产品很早的公司之一，现专注于石墨烯、
其他信息
本公司现是美国ACS MATERIAL中国区独家代理商，代理其可分散石墨烯产品。
单层剥离石墨烯比率>80% single ratio>80%，请认准是单层石墨烯粉末，国外好多产品都称为graphene石墨烯，其实是多层石墨烯或者是石墨烯纳米微片，或者是石墨烯鳞片，请认准是石墨烯，单层剥离比率>80%。
·石墨烯·分子筛·碳纳米管·黑鳞·类石墨烯·纳米材料
江苏先丰纳米材料科技有限公司是国际上提供石墨烯产品很早的公司之一，现专注于石墨烯、。
石墨烯基础知识简介
For personal use only in study and research; not for commercial use1.石墨烯（Graphene）的结构石墨烯是一种由碳原子以sp²杂化轨道组成六角型呈蜂巢状晶格的平面薄膜，是一种只有一个原子层厚度的二维材料。
如图1.1所示，石墨烯的原胞由晶格矢量a1和a2定义每个原胞内有两个原子，分别位于A和B的晶格上。
C原子外层3个电子通过sp²杂化形成强σ键（蓝），相邻两个键之间的夹角120°，第4个电子为公共，形成弱π键（紫）。
石墨烯的碳-碳键长约为0.142nm，每个晶格内有三个σ键，所有碳原子的p轨道均与sp²杂化平面垂直，且以肩并肩的方式形成一个离域π键，其贯穿整个石墨烯。
如图1.2所示，石墨烯是富勒烯（0维）、碳纳米管（1维）、石墨（3维）的基本组成单元，可以被视为无限大的芳香族分子。
形象来说，石墨烯是由单层碳原子紧密堆积成的二维蜂巢状的晶格结构，看上去就像由六边形网格构成的平面。
每个碳原子通过sp²杂化与周围碳原子构成正六边形，每一个六边形单元实际上类似一个苯环，每一个碳原子都贡献一个未成键的电子，单层石墨烯的厚度仅为0.335nm，约为头发丝直径的二十万分之一。
图 1.1（a）石墨烯中碳原子的成键形式（b）石墨烯的晶体结构。
图1.2石墨烯原子结构图及它形成富勒烯、碳纳米管和石墨示意图石墨烯按照层数划分，大致可分为单层、双层和少数层石墨烯。
前两类具有相似的电子谱，均为零带隙结构半导体（价带和导带相较于一点的半金属），具有空穴和电子两种形式的载流子。
双层石墨烯又可分为对称双层和不对称双层石墨烯，前者的价带和导带微接触，并没有改变其零带隙结构；而对于后者，其两片石墨烯之间会产生明显的带隙，但是通过设计双栅结构，能使其晶体管呈示出明显的关态。
单层石墨烯（Graphene）：指由一层以苯环结构（即六角形蜂巢结构）周期性紧密堆积的碳原子构成的一种二维碳材料。
石墨烯结构
石墨烯结构石墨烯不仅是已知材料中最薄的一种，还非常牢固坚硬；作为单质，它在室温下传递电子的速度比已知导体都快。
石墨烯（Graphene）是一种由碳原子构成的单层片状结构的新材料。
是一种由碳原子以sp2杂化轨道组成六角型呈蜂巢晶格的平面薄膜，只有一个碳原子厚度的二维材料[1]。
石墨烯一直被认为是假设性的结构，无法单独稳定存在[1]，直至2004年，英国曼彻斯特大学物理学家安德烈·海姆和康斯坦丁·诺沃肖洛夫，成功地在实验中从石墨中分离出石墨烯，而证实它可以单独存在，两人也因“在二维石墨烯材料的开创性实验”为由，共同获得2010年诺贝尔物理学奖[2]。
石墨烯目前是世上最薄却也是最坚硬的纳米材料[3] ，它几乎是完全透明的，只吸收%的光"[4]；导热系数高达5300 W/m·K，高于碳纳米管和金刚石，常温下其电子迁移率*超过15000 cm2/V·s，又比纳米碳管或硅晶体*高，而电阻率只约10-6 Ω·cm，比铜或银更低，为目前世上电阻率最小的材料[1]。
因为它的电阻率极低，电子迁移的速度极快，因此被期待可用来发展出更薄、导电速度更快的新一代电子元件或晶体管。
由于石墨烯实质上是一种透明、良好的导体，也适合用来制造透明触控屏幕、光板、甚至是太阳能电池。
石墨烯另一个特性，是能够在常温下观察到量子霍尔效应。
石墨烯的碳原子排列与石墨的单原子层雷同，是碳原子以sp2混成轨域呈蜂巢晶格(honeycomb crystal lattice)排列构成的单层二维晶体。
石墨烯可想像为由碳原子和其共价键所形成的原子尺寸网。
石墨烯的命名来自英文的graphite(石墨) + -ene(烯类结尾)。
石墨烯被认为是平面多环芳香烃原子晶体。
石墨烯的结构非常稳定，碳碳键（carbon-carbon bond）仅为Å。
石墨烯内部的碳原子之间的连接很柔韧，当施加外力于石墨烯时，碳原子面会弯曲变形，使得碳原子不必重新排轻型飞机材料等。
石墨烯
石墨烯 基本概念
石墨烯 神奇特性
石墨烯 新闻时讯
石墨烯 制备方法
石墨烯 研究进展
G
制造天梯 的材料？
它是已发现强度最高的材料，比钻石还 坚硬，是最好的钢铁强度的100多倍。
八大预言
太空梯
千年虫
太空卫士
通讯卫星
太空核动力
预防地震
大脑备份
人体冷冻术
《天堂的喷泉》讲述了两 千年前，在赤道附近的岛 国塔普罗巴尼发生了一场 血腥的宫廷政变，暴君卡 利达萨借机上台。此人并 不满足于人间的欢乐，他 要在高山之巅建造天国， 向天神挑战，由是诞生了 “天堂的喷泉”。 “天梯”作为一个科学概念，最早是于1895年、、、
1999 年，Rodney S. Ruoff 等将HOPG 上刻 蚀出的石墨柱在硅衬底 上涂抹，得到了厚度小 于10 nm 的石墨片层
Philip Kim 在HOPG 的表面上刻蚀出石墨柱 之后，用精密操作手将其转移到 AFM 的悬 臂上固定好，然后以悬臂上安装的石墨柱为 针 尖 ， 在 SiO2 /Si 衬 底 上 进 行 接 触 模 式 ( Contact Mode) 下的操作。
2008年01月09日 深圳特区报
不得了的石墨烯
美华裔科学家将让网速快万倍 将石墨烯铺展在一个硅波导 管的顶部，建造出了这款能打开 或关闭光束的光调制器(调制器是 控制数据传输速度的关键)，把电 子信号转化成光学信号传输数字 信息。
2011年05月24日 温州都市报
不得了的石墨烯
英将石墨烯聚光能力提高20倍
石墨烯 神奇特性
石墨烯 新闻时讯
石墨烯 矫正型 石墨烯 制备方法 公关沟通 研究进展
石墨烯的制备方法
• HOPG微机械剥离法
石墨烯的性质与应用.
石墨烯的性质与应用.石墨烯是一种单层碳原子构成的二维材料，其特殊的结构和性质使其成为当前研究领域的热点之一。
本文将从石墨烯的性质、制备方法以及应用方面进行介绍。
1. 电子性质石墨烯的电子结构非常特殊，其价带和导带之间的带隙很小，电子穿越石墨烯时呈现线性的色散关系，而且电子的速度非常快。
这些特殊的电子性质让石墨烯被认为是一种有潜力的电子材料，可以用于制作超高速电子器件。
2. 机械性质石墨烯的强度和刚度非常高，堪比钢铁。
此外，石墨烯的柔韧性也很好，可以通过弯曲和滚动来适应各种形状和表面。
这些独特的机械性质使得石墨烯成为一种非常有前途的材料，用于制作柔性电子器件、高效的能量转换器和悬挂桥梁等。
3. 热学性质石墨烯因为薄度只有单层碳原子，热导率也非常好，高达3000 W/mK，是铜的5倍之多。
同时，石墨烯也具有非常低的电阻率、热膨胀系数等热学特性，或许可以用于高效的热管理问题。
石墨烯非常薄，且电子可以自由穿越，因此具有良好的透明性。
石墨烯的吸收光谱在可见光范围内几乎是0，因此可以用于制作高透明电子器件和光学器件。
二、石墨烯的制备方法1. 机械剥离法机械剥离法是将石墨中的一层石墨单晶体通过普通胶带的剥离操作获得的石墨烯样品。
该方法简单易行、成本低，但由于胶带的存在，易造成污染。
2. 化学气相沉积法化学气相沉积法是通过完整的碳源物质在高温、高真空下生长石墨烯。
该方法能够控制石墨烯的晶粒度和质量，并可以在大面积上制备石墨烯，因此是一种非常有前途的制备方法。
液相剥离法将石墨片浸泡在溶液中，通过物理化学相互作用降解去除多层结构石墨，最终得到单层的石墨烯。
该方法操作简便，但是其制备效率有待提高。
石墨烯具有优良的机械性能和电子性能，因此可以用于制作柔性电子器件，这些器件可以曲折自如地适应各种形状和表面，如曲面显示屏、柔性太阳能电池和电子纸等。
2. 能量存储器件石墨烯在电容器、超级电容器、电池等领域的运用非常广泛。
石墨烯具有高的电子迁移速度、良好的电容性能和出色的电解质离子传输能力，因此在能量存储器件领域应用前景广泛。
石墨烯简介2
三、石墨烯制备
• 液相剥离法 通常直接将石墨或膨胀石墨（快速升温至1000℃去除表
面含氧基团获得）加入某种有机溶剂或水中，通过超声、加 热等作用制备一定浓度的单层或多层石墨烯溶液。
三、石墨烯制备
二、石墨烯特性
特性
简述
力学性能
石墨烯是人类已知强度最高的物质，杨氏模量E=1TPa，拉 伸强度130Gpa
导电性能
石墨烯中的电子在轨道中移动时，不会因晶格缺陷或引入外 来原子而发生散射。在室温，石墨烯具有惊人的高电子迁移 率（electron mobility），其理论数值200000 cm2V−1s−1
导热系数
石墨烯的热导率约为5000 W/mK，是室温下铜的热导率（4 01 W/mK）的10倍多。
化学性质 光学特性
石墨烯具有与石墨相似的表面特性, 可以吸附各种原子和分 子。
单层石墨烯的可见光透过率97.7%，且与波长无关。因此自 由悬浮的石墨烯是高度透明且无色无味的。
二、石墨烯特性
• 力学性能：
石墨烯OM照片
OM照片对比度图像
Ni Z.H., Wang H.M., Kasim J., et al. Nano Letters, 2007, 7(9): 2758-2763.
四、石墨烯检测
• 原子力显微镜
AFM能准确反映样品表面纳米级别的厚度变化，衬底上单层 石墨烯厚度在0.8-1.2nm之间，第二层在0.33nm。
三、石墨烯制备
• 化学气相沉积法（CVD） • 常见衬底：Ni（a），Cu（b）
Li X., Cai W., Colombo L., et al. Nano Letters, 2009, 9(12): 4268-4272.
石墨烯的制备原理与工艺
石墨烯的制备原理与工艺
石墨烯的制备有多种方法，包括机械剥离法、热解法、化学气相沉积法等。
以下是其中几种常用的制备原理与工艺：
1. 机械剥离法（Scotch tape method）：原理是通过机械剥离将三维石墨晶体剥离成单层石墨烯。
首先在一块石墨表面黏上一层胶带，并迅速剥离，重复此过程多次，使得石墨片层层剥离，最终得到单层石墨烯。
2. 热解法（Thermal exfoliation method）：原理是通过高温处理石墨矿石或
石墨烯氧化物，使其产生剧烈的热胀冷缩，从而剥离成石墨烯片。
这个方法需要将石墨材料加热到几百到几千摄氏度，并在特定气氛下进行处理。
3. 化学气相沉积法（Chemical vapor deposition, CVD）：原理是在金属表面或其他衬底上，通过气相化学反应沉积石墨烯。
一般的CVD过程中，石墨烯的前体物质（如甲烷、乙烯等）被加热至高温，使其分解生成碳原子，并在金属表面上沉积形成石墨烯。
以上仅为几种常见的石墨烯制备方法，每种方法的具体工艺细节可能会有所不同。
此外，还有其他一些制备方法，如化学剥离法、氧气化学剥离法等。
总的来说，石墨烯的制备原理是通过剥离石墨材料的层层结构，或者通过沉积碳原子形成单层结构的石墨烯。
石墨烯综述
石墨烯综述1.1石墨烯概述石墨烯(Graphene)作为一种平面无机纳米材料，在物理、化学、科技、数码方面的发展都是极具前景的。
它的出现为科学界带来极大的贡献，机械强度高，导热和导电功能极具优势，原材料来源即石墨也相当丰富，是制造聚合复合物的最佳无机纳米技术。
由于石墨烯的运用很广泛，导致在工业界的发展存在很严重的一个问题就是其制作过程规模浩大，所以应该将其合理地分散到相应的聚合物内部，达到均匀分布的效果，同时平衡聚合物之间的作用力。
石墨烯的内部结构是以碳原子以sp 2杂化而成的，是一种单原子结构的平面晶体，其以碳原子为核心的蜂窝状结构。
一个碳原子相应的只与非σ键以外的三个碳原子按照相应的顺序连接，而其他的π则相应的与其他的的碳原子的π电子有机地组成构成离域大π键，在这个离域范围内，电子的移动不受限制，因为此特性使得石墨烯导电性能优异。
另一方面，这样的蜂窝状结构也是其他碳材料的基础构成元素。
如图1-1 所示，单原子层的最外层石墨烯覆盖组成零维的富勒烯，任何形状的石墨烯均可以变化形成壁垒状的管状[1]。
因为在力学规律上，受限于二维晶体的波动性，所以任何状态的石墨烯都不是平整存在的，而是稍有褶皱，不论是沉积在最底层的还是不收区域限制的。
，如图1-2 所示，蒙特卡洛模拟（KMC）做出了相应的验证[3]。
上面所提的褶皱范围在横向和纵向上都存在差异，这种微观褶皱的存在会在一定程度上引起静电，所以单层的会很容易聚集起来。
同时，褶皱的程度也会相应的影响其光电性能[3-6]图1-1. 石墨烯:其他石墨结构碳材料的基本构造单元，可包裹形成零维富勒烯，卷曲形成一维碳纳米管，也可堆叠形成三维的石墨[7]。
Figure 1-1. Graphene: the building material for other graphitic carbon materials. It can be wrapped up into 0D buckyballs, rolled into 1D nanotubes or stacked into 3D graphite[7].图 1-2. 单层石墨烯的典型构象[1]。
铜基单层石墨烯
铜基单层石墨烯一、引言铜基单层石墨烯是一种新型的二维材料，具有许多优异的物理和化学性质。
近年来，它在电子学、催化剂、传感器等领域得到了广泛的应用和研究。
本文将从铜基单层石墨烯的制备方法、结构特征、物理性质以及应用等方面进行详细介绍。
二、制备方法目前，制备铜基单层石墨烯的方法主要包括机械剥离法、化学气相沉积法以及化学还原法等。
1. 机械剥离法机械剥离法是一种比较简单易行的方法，其原理是利用胶带或者刮刀等工具将多层石墨片逐层剥离，直至得到单层厚度为止。
然而，这种方法存在着操作困难、产量低等问题。
2. 化学气相沉积法化学气相沉积法是通过在高温下将含有金属铜原子和碳源分子的气体混合物反应生成铜基单层石墨烯。
该方法具有产量高、成本低等优点，但是其操作复杂，需要高温高压条件下进行。
3. 化学还原法化学还原法是将氧化铜还原为金属铜，并在还原过程中控制碳源分子的加入，使得碳源分子在铜表面上形成单层石墨烯。
该方法具有简单易行、产量高等优点，但是其制备的铜基单层石墨烯质量不稳定，需要进一步改进。
三、结构特征铜基单层石墨烯的结构特征主要包括晶格结构、电子结构和表面形貌等。
1. 晶格结构铜基单层石墨烯的晶格结构与传统的石墨烯相似，都是由六个碳原子组成一个六角形晶胞。
然而，由于铜原子与碳原子之间的相互作用力不同于碳-碳之间的作用力，在铜基单层石墨烯中会出现一些非常规的物理性质。
2. 电子结构铜基单层石墨烯的电子结构与传统的石墨烯也存在差异。
由于金属铜具有未填满的d轨道，所以在铜基单层石墨烯中，会出现一些新的电子态，如铜原子的d轨道杂化成的新能带等。
3. 表面形貌铜基单层石墨烯的表面形貌比传统的石墨烯更加复杂。
由于金属铜表面容易被氧化，所以在实验条件下，其表面会出现一些氧化物或者杂质等。
四、物理性质铜基单层石墨烯具有许多优异的物理性质，主要包括电学性质、光学性质和力学性质等。
1. 电学性质铜基单层石墨烯具有良好的导电性能。
石墨烯简单介绍
，是室温
构造与性能
热学性能
① 单层石墨烯旳
,
比碳纳米管旳而传
导率3000-3500Wm·k还要高，相比之下，工业界中被广泛使用旳散
热 材料金属铜旳热传导率只有400Wm·k
② 伴随石墨烯层数旳增长，其热传导率逐渐下降；当石墨烯从2层增 至4层时，其热导率从2800Wmk降低至1300Wmk；当层数到达5-8 层，减小到石墨旳热导率
2004英国曼彻斯特大学Andre Geim和他旳徒弟 Konstantin Novoselov在试验室用一种非常简朴旳措 施得到越来越薄旳石墨薄片。他们从石墨中剥离 出石墨片，然后将薄片旳两面粘在一种特殊旳胶 带上，撕开胶带，就能把石墨片一分为二。不断 地这么操作，于是薄片越来越薄，最终，他们得 到了仅由一层碳原子构成旳薄片，这就是石墨烯 。所以两人共同取得2023年诺贝尔物理学奖。
石墨烯应用
替代硅生产超级计算机
石墨烯是目前已知
旳材料。石墨烯旳
这种特征尤其适合于高频电路。高频电路是当代电子工业旳领头羊，
某些电子设备，例如手机，因为工程师们正在设法将越来越多旳信息
填充在信号中，它们被要求使用越来越高旳频率，然而手机旳工作频
率越高，热量也越高，于是，高频旳提升便受到很大旳限制。因为石 墨烯旳出现，高频提升旳发展前景似乎变得无限广阔了。 这使它在
研究人员发觉，在石墨烯样品微粒开始碎裂前，它们每100纳米距 离上可承受旳最大压力居然到达了大约2.9微牛。据科学家们测算，这 一成果相当于要施加55牛顿旳压力才干使1微米长旳石墨烯断裂。假如 物理学家们能制取出厚度相当于一般食品塑料包装袋旳（厚度约100纳
米）石墨烯，那么需要施加差不多两万牛旳压力才干将其扯断。换句 话说，假如用石墨烯制成包装袋，那么它将能承受大约两吨重旳物品。
