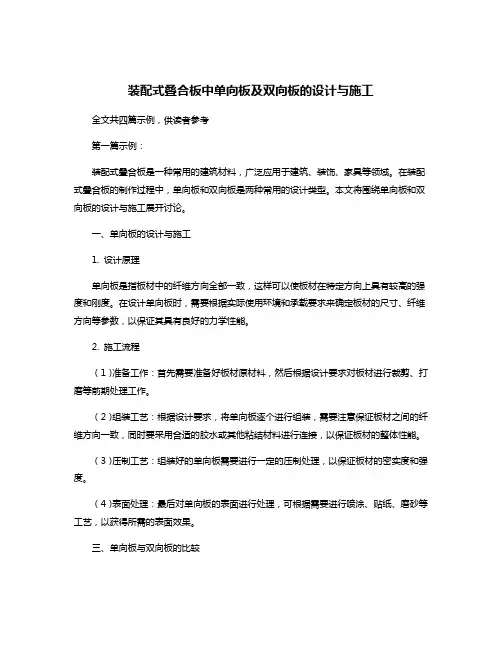

装配式叠合板中单向板及双向板的设计与施工全文共四篇示例，供读者参考第一篇示例：装配式叠合板是一种常用的建筑材料，广泛应用于建筑、装饰、家具等领域。
在装配式叠合板的制作过程中，单向板和双向板是两种常用的设计类型。
本文将围绕单向板和双向板的设计与施工展开讨论。
一、单向板的设计与施工1. 设计原理单向板是指板材中的纤维方向全部一致，这样可以使板材在特定方向上具有较高的强度和刚度。
在设计单向板时，需要根据实际使用环境和承载要求来确定板材的尺寸、纤维方向等参数，以保证其具有良好的力学性能。
2. 施工流程（1）准备工作：首先需要准备好板材原材料，然后根据设计要求对板材进行裁剪、打磨等前期处理工作。
（2）组装工艺：根据设计要求，将单向板逐个进行组装，需要注意保证板材之间的纤维方向一致，同时要采用合适的胶水或其他粘结材料进行连接，以保证板材的整体性能。
（3）压制工艺：组装好的单向板需要进行一定的压制处理，以保证板材的密实度和强度。
（4）表面处理：最后对单向板的表面进行处理，可根据需要进行喷涂、贴纸、磨砂等工艺，以获得所需的表面效果。
三、单向板与双向板的比较1. 强度和刚度：单向板在特定方向上具有较高的强度和刚度，而双向板在两个方向上都具有较高的强度和刚度。
2. 施工难度：相对而言，单向板的施工难度较低，双向板需要考虑纤维的交叉排列，因此施工难度较大。
3. 应用范围：单向板适用于需要承受特定方向荷载的结构，而双向板适用于需要承受多方向荷载的结构。
四、结语装配式叠合板中的单向板和双向板是两种常用的设计类型，它们在建筑、装饰、家具等领域中均有广泛的应用。
在设计与施工过程中，需要充分考虑实际使用环境和要求，以保证板材具有良好的力学性能和外观效果。
相信随着技术的不断进步，装配式叠合板的设计与施工将会变得更加高效和可靠。
第二篇示例：装配式叠合板是一种常用于建筑工程中的材料，它由多层木材叠合而成，具有优良的抗拉性能和稳定的结构特性。
装配式叠合板中单向板及双向板的设计与施工
装配式叠合板中单向板及双向板的设计与施工
装配式叠合板（Prefabricated Composite Panel，PCP）是一种由不同材料组成的多层板材，常见的设计有单向板和双向板。
这两种板材在设计和施工过程中有一些不同之处。
单向板是指板材中的纤维方向只有一个方向，通常是纤维纵向排列。
这种设计可以提供较高的刚度和承载能力，适用于需要较大横向跨度的结构，例如楼板、桥梁等。
单向板的设计通常更加简单，只需要在横向和纵向纤维之间增加一定数量和密度的纤维增强材料即可增强板材的刚度和抗弯能力。
在施工过程中，单向板和双向板的施工步骤类似，主要包括板材预制、板材安装和板材连接等环节。
在制作板材时，需要按照设计要求将纤维增强材料与基材进行层叠组合，然后使用适当的胶水或粘接剂将各层材料进行粘合。
然后，将预制好的板材安装到工地上的结构体系中，通常采用螺栓或焊接等方式进行固定。
在板材连接部位采用螺栓或焊接等方式进行连接，以保证板材之间的刚性和连接强度。
需要注意的是，单向板和双向板在设计和施工过程中需要考虑的因素不尽相同。
单向板在设计时需要特别关注板材的纵向刚度和抗弯能力，而双向板还需要兼顾横向抗弯能力和纵向承载能力的均衡。
在施工过程中，单向板和双向板的连接方式也会有一定差异，需要根据具体情况选择合适的连接方式。
单向板和双向板是装配式叠合板的两种常见设计，它们在设计和施工过程中有一些不同之处。
设计师和施工人员需要根据具体结构要求和施工条件选择合适的板材设计和施工方法，以确保叠合板的质量和性能。
第十一章钢筋混凝土设计原理课后习题答案
第十一章1什么是单双向板？怎样加以区别?其传力路线有和特征?单向板：荷载作用下,只在一个方向或主要在一个方向弯曲的板。
双向板:荷载作用下，在两个方向弯曲,且不能忽略任一方向弯曲的板。
(1）对两对边支承的板,应按单向板计算。
（2) 对于四边支承的板l b≤时应按双向板计算;/2l b<<时宜按双向板计算；按沿短边方向受力的单向板计算2/3时,应沿长边方向布置足够数量的构造钢筋；/2l b≤时可按沿短边方向受力的单向板计算．单向板沿短边方向受力，特征个方向弯曲双向板双向受力特征两个方向弯曲2什么叫截面的弯曲刚度？什么叫截面竖向弯曲刚度？截面的弯曲刚度：使构件截面产生单位曲率需施加的弯矩值截面竖向弯曲刚度:使构件截面产生单位挠度需施加的竖向均布荷载3现浇单向板的设计步骤是什么?(1) 结构平面布置，并拟定板厚和主、次梁的截面尺寸（2) 确定梁、板得计算简图（３）梁、板的内力分析(4) 截面配筋及构造设施（5) 绘制施工图4单向板肋梁楼盖其板、次梁、主梁的跨度如何确定?工程常用的数值分别是多少?板的跨度:次梁的间距单向板：1.7-２。
5 m荷载大时取较小值，一般≤３m次梁的跨度:主梁的间距ﻩ次梁： 4-—6 m主梁的跨度:柱或墙的间距主梁: 5——8 ｍ5单向板肋梁楼盖的布置方式都有哪几种?1）主梁横向布置，次梁纵向布置优点：主梁与柱可形成横向框架,横向抗侧移刚度大各榀横向框架间由纵向的次梁相连,房间整体性较好由于外墙处仅设次梁，故窗户高度可开大些,对采光有利（2）主梁纵向布置,次梁横向布置（3）优点:减小了主梁的截面高度,增加了室内净高适用于:横向柱距比纵向柱距大的多的情况3)只布置次梁适用于:有中间走道的砌体墙承重的混合结构房屋6什么是结构物的计算简图?包括那几方面的内容？结构物的计算简图包括计算模型,计算荷载两个方面1）简化假定和计算模型：简化假定１）支座可以自由转动，无竖向位移2）不考虑薄膜效应对板内力的影响3）忽略板、次梁连续性,按简支构件计算支座反力4）实际跨数≥５跨时等跨或跨度差≤1０%且各跨受荷相同的连续梁按5跨计算 计算模型： 连续板或连续梁（２)计算单元及从属面积板计算单元:1m 宽板带次梁荷载范围 ：次梁左右各半跨板主梁荷载范围 :主梁左右各半个主梁间距，次梁左右各半个次梁间距（３）弹性理论计算跨度中间跨 0c l l =边跨 板0min 1.025222n n b h b l l l =+++（，） ﻩ梁0min 1.025222n n b a b l l l =+++（，） (4)荷载取值板和次梁的折算荷载为了考虑次梁或主梁的抗扭刚度对内力的影响,采用增大恒载,减小活载的办法板 12g g q '=+ 12q q '= ﻩ次梁 14g g q '=+34q q '=7、单向板肋梁楼盖的计算假定有哪些?答:⑴、支座可以自由转动,但没有竖向位移;⑵、不考虑薄膜效应对板内力的影响；⑶、在确定板传给次梁的荷载以及次梁传给主梁的荷载时,分别忽略板、次梁的连续性，按简支构件计算支座竖向反力;⑷、跨数超过5跨的连续梁、板,当各跨荷载相同,且跨数相差不超过１0%时，可按5跨的等跨连续梁、板计算.8什么是折算荷载法？为什么采用折算荷载？如何折算?答:折减荷载法：当主梁的线刚度比次梁的线刚度大得多时,主梁变形对次梁内力的影响才比较小。
双向板(有图)
精选课件
18
跨中最大正弯矩 活荷载棋盘式布置； 实用计算方法——满布 荷载g+q/2与间隔布置 ±q/2之和
g+q/2
精选课件
19
跨中最大正弯矩
活荷载棋盘式布置； 实用计算方法——满布 荷载g+q/2与间隔布置 ±q/2之和
精选课件
35
1.2.4 双向板支承梁的设计 双向板上荷载的传递——路径最短原则
精选课件
36
1.3.4 双向板支承梁的设计 双向板上荷载的传递——路径最短原则 支承梁上三角形、梯形荷载的换算——支座弯矩相等 原则
精选课件
37
1.3.5 双向板楼盖的截面设计与构造 1.截面设计
1)弯矩折减(穹顶作用) 2)截面的有效高度 3)配筋计算
精选课件
q/2
20
精选课件
21
1.3.3 双向板按塑性理论的分析方法 1、极限平衡法（塑性铰线法）
（1）塑性铰线法的基本假定:
板即将破坏时,塑性铰线发生在弯矩最大; 分布荷载下,塑性铰线是直线; 节板为刚性板，板的变形集中在塑性铰线上; 在所有可能的破坏图式中必有一个是最危险的，其极限荷 载为最小; 塑性铰线上只有一定值的极限弯矩,无其它内力。
精选课件
22
（2）确定转动轴和塑性铰线的准则
1)塑性铰线是直线,因为它是 两块板的交线;
2)塑性铰线起转动轴的作用;
3)板的支承边也形成转动轴;
4)转动轴必定通过角,其方 向取决于其它条件;
5)集中载下的塑性铰线呈放 射状;
6)两个板块之间的塑性铰线
(整理)双向板按弹性理论的计算方法.

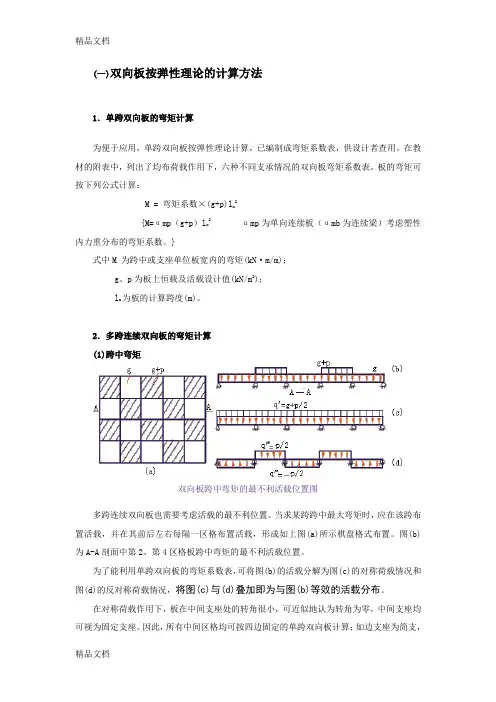

(一)双向板按弹性理论的计算方法1．单跨双向板的弯矩计算为便于应用，单跨双向板按弹性理论计算，已编制成弯矩系数表，供设计者查用。
在教材的附表中，列出了均布荷载作用下，六种不同支承情况的双向板弯矩系数表。
板的弯矩可按下列公式计算：M = 弯矩系数×(g+p)l x2{M=αmp（g+p）l x2 αmp为单向连续板（αmb为连续梁）考虑塑性内力重分布的弯矩系数。
}式中M 为跨中或支座单位板宽内的弯矩(kN·m/m)；g、p为板上恒载及活载设计值(kN/m2)；l x为板的计算跨度(m)。
2．多跨连续双向板的弯矩计算(1)跨中弯矩双向板跨中弯矩的最不利活载位置图多跨连续双向板也需要考虑活载的最不利位置。
当求某跨跨中最大弯矩时，应在该跨布置活载，并在其前后左右每隔一区格布置活载，形成如上图(a)所示棋盘格式布置。
图(b)为A-A剖面中第2、第4区格板跨中弯矩的最不利活载位置。
为了能利用单跨双向板的弯矩系数表，可将图(b)的活载分解为图(c)的对称荷载情况和图(d)的反对称荷载情况，将图(c)与(d)叠加即为与图(b)等效的活载分布。
在对称荷载作用下，板在中间支座处的转角很小，可近似地认为转角为零，中间支座均可视为固定支座。
因此，所有中间区格均可按四边固定的单跨双向板计算；如边支座为简支，则边区格按三边固定、一边简支的单跨双向板计算；角区格按两邻边固定、两邻边简支的单跨双向板计算。
在反对称荷载作用下，板在中间支座处转角方向一致，大小相等接近于简支板的转角，所有中间支座均可视为简支支座。
因此，每个区格均可按四边简支的单跨双向板计算。
将上述两种荷载作用下求得的弯矩叠加，即为在棋盘式活载不利位置下板的跨中最大弯矩。
(2)支座弯矩支座弯矩的活载不利位置，应在该支座两侧区格内布置活载，然后再隔跨布置，考虑到隔跨活载的影响很小，可假定板上所有区格均满布荷载(g+p)时得出的支座弯矩，即为支座的最大弯矩。
单,双向板肋梁楼盖荷载传递路线
单,双向板肋梁楼盖荷载传递路线楼盖结构设计是建筑设计中重要的一环，而荷载传递路线则是楼盖结构中一个关键的问题。
本文将详细介绍单向和双向板肋梁楼盖的荷载传递路线，以帮助读者更好地理解和设计楼盖结构。
一、单向板肋梁楼盖荷载传递路线单向板肋梁楼盖是指肋梁方向只有单向的楼盖结构。
在这种结构中，荷载传递路线的设计是十分关键的。
一般来说，单向板肋梁楼盖的荷载传递路线可以被分为以下几个步骤。
首先，荷载从楼面传递给梁，再从梁传递给板。
梁作为楼盖的主要承重构件，接受并承载着来自楼面的荷载。
而板作为梁的连接构件，它的作用是将荷载传递到肋梁上。
其次，荷载从板传递给肋梁。
板与肋梁之间存在一定的接触面积和接触面积之间的摩擦力，这使得荷载可以通过摩擦力的作用传递到肋梁上。
最后，荷载从肋梁传递到支座。
肋梁是楼盖结构中的骨架，它承受着来自板的荷载，并通过支座将荷载传递到楼房的结构地基上。
二、双向板肋梁楼盖荷载传递路线双向板肋梁楼盖是指肋梁方向既有纵向又有横向的楼盖结构。
相比于单向板肋梁楼盖，双向板肋梁楼盖的荷载传递路线更为复杂。
以下是双向板肋梁楼盖荷载传递路线的详细解析。
首先,楼面荷载沿纵向和横向传递给梁。
由于纵向和横向荷载均存在，梁需要同时承担两个方向的荷载。
这就要求梁在设计时要有足够的强度和刚度来满足双向荷载的要求。
接下来,荷载从梁传递给板。
梁作为主要的承重结构，承受着来自楼面的荷载，并将其传递给板。
双向板肋梁楼盖中，荷载的传递方式比单向板肋梁楼盖更为复杂，需要考虑纵向和横向荷载之间的相互作用。
最后,荷载从板传递给肋梁。
与单向板肋梁楼盖类似，板与肋梁之间的接触面积和摩擦力起到了关键的作用，使得荷载能够有效地传递到肋梁上。
总结起来，单向和双向板肋梁楼盖的荷载传递路线有一些相似之处，但也存在一些差异。
无论是单向还是双向的板肋梁楼盖，在设计时都需要考虑荷载传递路线的合理性和安全性，以确保楼盖结构的稳定性和承载能力。
以上就是关于单,双向板肋梁楼盖荷载传递路线的相关内容。
一级建造师《建筑》考试讲义：单向板、双向板
5、规范对钢筋混凝⼟梁的配筋的规定
对梁的配筋量，规范明确规定：不允许设计成超筋梁和少筋梁，对最⼩配筋率均有限值，
6、梁的斜截⾯受⼒特征；影响斜截⾯受⼒性能的主要因素；防⽌斜截⾯破坏的措施
（1）梁的斜截⾯在弯矩M和剪⼒V的共同作⽤下，有可能产⽣斜裂缝，并沿斜裂缝截⾯发⽣破坏。
（2）影响斜截⾯受⼒性能的主要因素：
①剪跨⽐和⾼跨⽐；
②混凝⼟的强度等级；
③腹筋的数量（箍筋和弯起钢筋统称为腹筋）。
[注]“剪跨⽐”等于截⾯的弯矩值与截⾯的剪⼒值和截⾯有效⾼度乘积之⽐：M/Vh0
（3）防⽌斜截⾯破坏的措施：
①限制梁的截⾯最⼩尺⼨；
②适当配置箍筋，并满⾜规范的构造要求；
③当上述两项措施还不能满⾜要求时，可适当配置弯起钢筋。
7、单向板、双向板
（1）两对边⽀承的板是单向板，⼀个⽅向受弯；⽽双向板为四边⽀承，双向受弯。
（2）单向板、双向板的界定
①当长边/短边≤2时，应按双向板计算；
②当2＜长边/短边＜3时，宜按双向板计算；
③当长边/短边≥3时，可按沿短边⽅向受⼒的单向板计算。
当按沿短边⽅向受⼒的单向板计算时，应沿长边⽅向布置⾜够数量的构造筋；。
(一)双向板按弹性理论的计算方法
(一)双向板按弹性理论的计算方法1．单跨双向板的弯矩计算为便于应用，单跨双向板按弹性理论计算，已编制成弯矩系数表，供设计者查用。
在教材的附表中，列出了均布荷载作用下，六种不同支承情况的双向板弯矩系数表。
板的弯矩可按下列公式计算：M = 弯矩系数×(g+p)l x2式中M 为跨中或支座单位板宽内的弯矩(kN·m/m)；g、p为板上恒载及活载设计值(kN/m2)；l x为板的跨度(m)。
显示更多隐藏2．多跨连续双向板的弯矩计算(1)跨中弯矩双向板跨中弯矩的最不利活载位置图多跨连续双向板也需要考虑活载的最不利位置。
当求某跨跨中最大弯矩时，应在该跨布置活载，并在其前后左右每隔一区格布置活载，形成如上图(a)所示棋盘格式布置。
图(b)为A-A剖面中第2、第4区格板跨中弯矩的最不利活载位置。
为了能利用单跨双向板的弯矩系数表，可将图(b)的活载分解为图(c)的对称荷载情况和图(d)的反对称荷载情况，将图(c)与(d)叠加即为与图(b)等效的活载分布。
在对称荷载作用下，板在中间支座处的转角很小，可近似地认为转角为零，中间支座均可视为固定支座。
因此，所有中间区格均可按四边固定的单跨双向板计算；如边支座为简支，则边区格按三边固定、一边简支的单跨双向板计算；角区格按两邻边固定、两邻边简支的单跨双向板计算。
在反对称荷载作用下，板在中间支座处转角方向一致，大小相等接近于简支板的转角，所有中间支座均可视为简支支座。
因此，每个区格均可按四边简支的单跨双向板计算。
将上述两种荷载作用下求得的弯矩叠加，即为在棋盘式活载不利位置下板的跨中最大弯矩。
(2)支座弯矩支座弯矩的活载不利位置，应在该支座两侧区格内布置活载，然后再隔跨布置，考虑到隔跨活载的影响很小，可假定板上所有区格均满布荷载(g+p)时得出的支座弯矩，即为支座的最大弯矩。
这样，所有中间支座均可视为固定支座，边支座则按实际情况考虑，因此可直接由单跨双向板的弯矩系数表查得弯矩系数，计算支座弯距。
双向板(有图)
跨中最大正弯矩 活荷载棋盘式布置； 活荷载棋盘式布置； 实用计算方法——满布 实用计算方法——满布 荷载g /2与间隔布置 荷载g+q/2与间隔布置 ±q/2之和 /2之和
g+q/2
跨中最大正弯矩 活荷载棋盘式布置； 活荷载棋盘式布置； 实用计算方法——满布 实用计算方法——满布 荷载g /2与间隔布置 荷载g+q/2与间隔布置 ±q/2之和 /2之和
（2）双向板的其它破坏形式 ）
1、双向板的塑性设计
（3）单区格双向板计算 ）
考虑节约钢材和配筋方便, 考虑节约钢材和配筋方便 宜取 ：
令：α =
my mx
β = 1. 5 ~ 2. 5 通常取： 通常取： β = 2.0
lx = 通常取： 通常取：α = mx l y my
可防止倒锥台形破坏
l 2 ′ = p ( l y − l x ) l x × l x + p × 2 × 1 l x × 1 × l x = pl x y − l x l ymx + l ymx 2 4 2 2 3 2 8 12
2
（3）双向板的极限荷载 ）
3 lx M y + M y′ = p 24 3 lx M y + M y′′ = p 24 l x m y + l x m y′
④两个方向配筋相同的四边简支正方形板，板的第 两个方向配筋相同的四边简支正方形板 正方形板， 一批裂缝出现在底面中间部分；随后由于主弯矩M 一批裂缝出现在底面中间部分；随后由于主弯矩M 作用，沿着对角线方向向四角发展， 作用，沿着对角线方向向四角发展，随着荷载不断 增加，板底裂缝继续向四角扩展， 增加，板底裂缝继续向四。当接近破坏时，由于主弯矩M的作 板顶面靠近四角附近， 用，板顶面靠近四角附近，出现了垂直于对角线方 向的、大体上呈圆形的裂缝。 向的、大体上呈圆形的裂缝。
双向板计算
0.95。 (2)钢筋分带布置问题
当按弹性理论计算求得的最大弯矩配筋时，考虑到近支座处弯矩比计算的最大弯矩小得 多，为了节约钢材，可将两个方向的跨中正弯矩配筋在距支座 lx/4 宽度内减少一半(见上图)。 但支座处的负弯矩配筋应按计算值均匀布置。支座负弯矩钢筋可在距支座不小于 lx/6 处截 断一半，其余的一半可在距支座不小于 lx/4 处截断，或弯下作为跨中正弯矩配筋。
(二)双向板按塑性理论的计算方法
1．双向板的塑性铰线及破坏机构 (1)四边简支双向板的塑性铰线及破坏机构
(a)简支双向板的裂缝分布图
(b)简支双向板的塑性铰线及破坏机构图
均布荷载作用的四边简支双向板，板中不仅作用有两个方向的弯矩和剪力，同时还作用 有扭矩。由于短跨方向弯矩较大，故第一批裂缝出现在短跨跨中的板底，且与长跨平行(上 图 a)。近四角处，弯矩减小，而扭矩增大，弯矩和扭矩组合成斜向主弯矩。随荷载增大， 由于主弯矩的作用，跨中裂缝向四角发展。继续加大荷载，短跨跨中钢筋应力将首先到达屈 服，弯矩不再增加，变形可继续增大，裂缝开展，使与裂缝相交的钢筋陆续屈服，形成如上
当按塑性理论计算时，钢筋布置已反映在所选用的弯矩计算公式中，跨中钢筋的配筋数 量不分中间带及边带。当边支座为简支时，边区格及角区格与楼板边缘垂直的跨中钢筋一般 不宜截断，或通过计算确定截断钢筋的数量及位置。支座上负弯矩钢筋可在伸入板内不少于 lx/4 处截断。
(3)边支座构造钢筋及角部附加钢筋
简支板角部裂缝图 无论按弹性或塑性理论计算，边支座一般按简支支座考虑，计算上取 M=0。但实际上由 于砖墙或边梁的约束作用，仍存在有一定的负弯矩，故需在简支支座的顶部设置构造钢筋， 其数量与单向板的要求相同。角区格的角部受荷后有翘起的趋势(见上图)，如支座处有砖墙 压住，限制了板的翘起，角部板的顶面将出现见如上图所示斜裂缝。为了控制这种裂缝的发 展，需在简支板的角部 lx/4 范围内配置顶部附加钢筋(参见本章第四节板中构造钢筋图)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单向板与双向板的区别及计算方法
在荷载作用下，只在一个方向弯曲或者主要在一个方向弯曲的板，称为单向板；在荷载作用下，在两个方向弯曲，且不能忽略任一方向弯曲的板，称为双向板。
图11-3四边支承板的荷载传递
如图11-3所示的某四边矩形支承板，承受均布荷载作用，设沿短跨方向传递的荷载为q 1，设沿长跨方向传递的荷载为q 2。
有关系：12q q q =+ （11-1）
沿两个方向在跨中位置取单位宽度板带，板中间挠度应相等，即有关系：
4410120255384384q l q l EI EI
= （11-2） ，式中的0201l l 、分别为板长、短方向的计算跨度。
化简上式得：40212401
l q q l = （11-3） 将（11-3）代入（11-1）式可得：4022401
/(1)l q q l =+ （11-4）； 同理由（11-1）式可得：4011402
/(1)l q q l
（11-5）
当02012l l 时，由（11-4）和（11-5）式可知20.059q q ，10.941q q ，上述关系说明，此时荷载主要沿短边方向传递，沿长边方向传递的荷载可忽略不计。
《混凝土结构设计规范》（GB50010-2010）规定：混凝土板应按下列原则进行计算：
（1）两对边支承的板和单边嵌固的悬臂板，应按单向板计算；
（2）四边支承的板（或邻边支承或三边支承）应按下列规定计算： 当0201/2l l 时，按双向板计算。
当3/20102<<l l 时，宜按双向板设计，若按单向板计算，应沿长边布置足够的构造钢筋；
当3/0102>l l 时，按单向板计算；。
