浅析汽车开闭件结构设计作者：石攀来源：《经营者》 2017年第5期汽车开闭件作为汽车车身中制备流程较为复杂的运动部件，主要包含有零部件冲压与制备、包边焊接、零部件装配、总成组装等制备工艺，可以说是汽车车身上安装附件最多的总成，因此，在汽车零部件尺寸配合和工艺技术方面均有相当严格的要求。
汽车开闭件作为汽车车身的重要运动部件，在灵活性、密封性、坚固性等关键的特性上则易于显露出其结构设计问题，这样极易影响着汽车产品的使用品质。
因此，这就对汽车开闭件结构设计提出了更多的需求，以期达到人们的要求。
一、汽车开闭件的分类汽车开闭件通常被称之为可以开闭的汽车零部件，也就是通过铰链等联结到汽车车身上的零件和部件的总成，一般包含有车门开闭件、发动机盖开闭件、行李箱盖开闭件、天窗开闭件等，主要应用在电子件、塑料件、钣金件等方面的领域，是汽车车身较为关键的部件总成。
依照功能来分，汽车开闭件的分类见图1所示。
二、汽车开闭件设计要点简述在对汽车开闭件进行分类的基础上，本文结合当前关注较多的几类汽车开闭件的设计进行了简要的论述。
（一）汽车发动机罩和后行李箱的设计要点在对汽车舱盖进行设计时，应在铰链处设计成向内收口的形式，要不然在打开的过程中会形成干涉，其设计应注意：舱盖的最大开启度应稍微大于处在被支撑情形时的开启度，且其被支撑情形时的高度要达到国家标准；在对舱盖内板进行设计时，基准主大面和外板的关系是偏置关系，约有3~5mm的偏置距离，而中空内板则存在有15~35mm的偏置距离；舱盖和外板采用周围包边的连接形式，除此之外，内外板间可均匀布置有涂胶点，涂胶区域应设计凸起的特征；在对舱盖内板实施结构设计时其强度不可太大，通常在发动机舱盖中间区域配置一条贯穿的横筋，应确保撞击时不可碰断铰链进到乘客舱。
因此，相对发动机罩和后行李箱盖来说，可自行选取发动机罩内板的几何形状，然而在设计过程中也应注意几个要点：因为发动机罩和后行李箱盖的最初形态和最大开度的关系，不管是铰链、撑杆和空气弹簧，这些部件所能起到的均为支撑力的作用；把发动机罩和后行李箱盖开启到约定的角度时，通常在90°左右，这些部件都不会和前后挡风窗玻璃相碰触，而是维持在大约10毫米的最小间距；同时还要考虑到发动机罩和后行李箱盖的加工工序、轻量化、车身的防护和最低成本的原则。
汽车开闭件设计实用资料_1
发动机罩、后行李箱盖总成的设计规则
a、内板沿罩、盖的外板四周设置，通过翻边压合、 粘接或焊接与外板组合；在内板上焊接有安装铰 链、锁和支撑杆用的加强板；为了轻量化，可在 内板上挖去受力小的材料。如图2-1 、图2-2所 示。
发动机罩、后行李箱盖总成的设计规则
发动机罩、后行李箱盖总成的设计规则
发动机罩、后行李箱盖总成的设计规则
发动机罩、后行李箱盖总成的设计规则
图2-6 行李箱流水槽
发动机罩、后行李箱盖总成的设计规则
⑶铰链机构 铰链机构应满足下列基本要求：
a、保证盖有足够的开度,并在开启过程中不与车 身其它部分干涉，行李箱盖的开度一般在90°左 右，发动机罩开度可达90°，主要为了拆卸发动 机方便。 b、有足够的强度和刚度，以保证运动正确、可 靠耐久。 c、两铰链的轴线应在同一直线上，且与XZ平面 垂直。如图2-7
象最突出,是评价汽车造型的一个主要面。车身后 部也是现在人们注意观赏与注目的对象。与车身 其它外覆盖件一起，必须满足车身外观整体造型 要求。
发动机罩、后行Leabharlann 箱盖总成的设计规则⑵发动机罩盖总成和行李箱盖总成设计原理
a、一般情况下发动机罩盖前部用锁固定，后部通 过铰链悬挂于车身前围板上横梁上，往后开启的 形式。行李箱盖悬挂于后围挡板上，后端用锁固 定，往前开启的形式。两盖都是内、外板组成， 外板是车身上的大型覆盖件，其形状必须满足车 身造型的要求；为增强其刚度并可靠地固定在车 上，一般由内板起加强作用。
发动机罩、后行李箱盖总成的设计规则
图2-7
发动机罩、后行李箱盖总成的设计规则
⑷锁止机构 锁止机构通常由锁体，锁扣，操纵机构和安全钩 等组成。现多用卡板锁。如图2-8所示为卡板式。
车门开闭机构的调查与分析

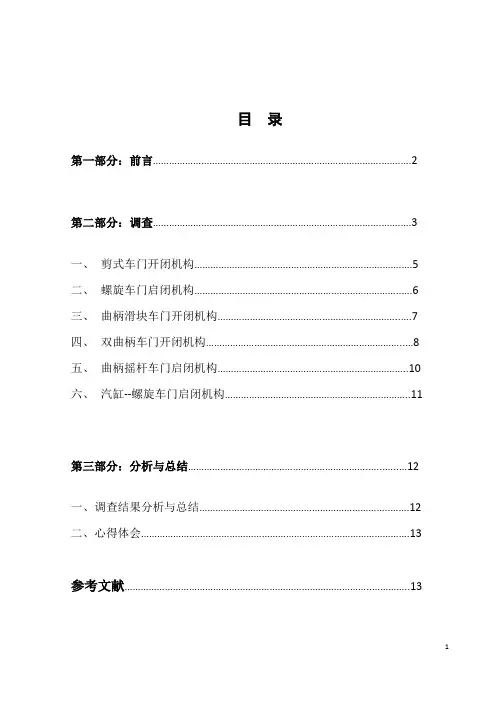

目录第一部分：前言 (2)第二部分：调查 (3)一、剪式车门开闭机构 (5)二、螺旋车门启闭机构 (6)三、曲柄滑块车门开闭机构 (7)四、双曲柄车门开闭机构 (8)五、曲柄摇杆车门启闭机构 (10)六、汽缸--螺旋车门启闭机构 (11)第三部分：分析与总结 (12)一、调查结果分析与总结 (12)二、心得体会 (13)参考文献 (13)车门开闭机构调查与分析摘要：本文主要阐述了车门开闭机构的调查与分析结果，其中罗列了6种车门开闭机构，并对其进行了运动分析，来阐述如何实现车门的开闭，分析了每种开闭机构适用的范围场合等。
