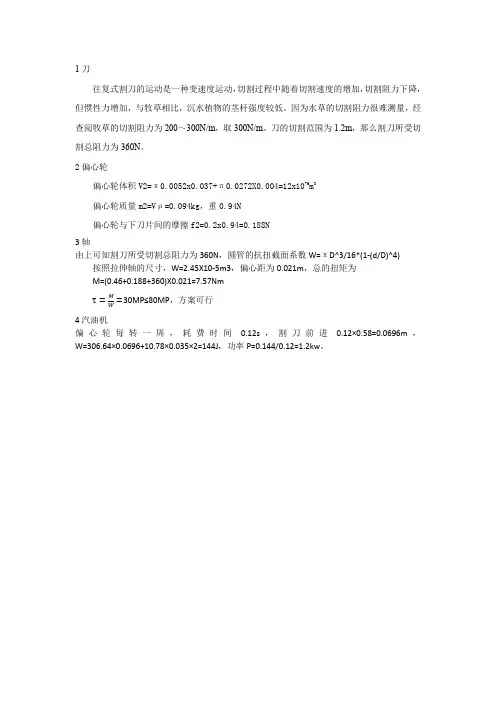

吴舒蕾第二次-受力分析
1刀
往复式割刀的运动是一种变速度运动，切割过程中随着切割速度的增加，切割阻力下降，但惯性力增加，与牧草相比，沉水植物的茎杆强度较低。
因为水草的切割阻力很难测量，经查阅牧草的切割阻力为200～300N/m，取300N/m。
刀的切割范围为1.2m，那么割刀所受切割总阻力为360N。
2偏心轮
偏心轮体积V2=π0.0052x0.037+π0.0272X0.004=12x10-6m3
偏心轮质量m2=Vρ=0.094kg，重0.94N
偏心轮与下刀片间的摩擦f2=0.2x0.94=0.188N
3轴
由上可知割刀所受切割总阻力为360N，圆管的抗扭截面系数W=πD^3/16*(1-(d/D)^4) 按照拉伸轴的尺寸，W=2.45X10-5m3，偏心距为0.021m，总的扭矩为
M=(0.46+0.188+360)X0.021=7.57Nm
=30MP≤80MP，方案可行
τ=M
W
4汽油机
偏心轮每转一周，耗费时间0.12s，割刀前进0.12×0.58=0.0696m，W=306.64×0.0696+10.78×0.035×2=144J，功率P=0.144/0.12=1.2kw。
切割机械设计计算
切割机械设计计算
本文档旨在提供切割机械设计计算的指导。
以下是一些关键要点和计算方法。
1. 切割机械计算
切割机械设计计算涉及多个方面，包括但不限于切割速度、刀片材料、切割力、切割精度等。
下面是一些常见的计算公式：
1.1 切割速度
切割速度指的是刀片在单位时间内切割的长度。
一般用公式 V = D / T 来计算，其中 V 表示切割速度，D 表示切割的长度，T 表示切割所需的时间。
1.2 切割力
切割力是刀片在切割过程中所受到的力的大小。
切割力的计算与刀具、切割物料、切割速度等因素有关，可通过实验或模拟计算得出。
1.3 切割精度
切割精度是指切割机械在切割过程中所能达到的精确程度。
切割精度的计算与刀具的精度、切割力的稳定性等因素有关，可通过实验或仿真计算得出。
2. 使用注意事项
在进行切割机械设计计算时，需要注意以下几点：
2.1 数据来源
使用准确可靠的数据进行计算，确保数据来源的可靠性和准确性。
2.2 计算方法选择
根据实际情况选择合适的计算方法和模型，避免出现计算误差或失准的情况。
2.3 程序验证
对于较复杂的计算或模拟，应进行程序验证，确保计算结果的准确性和可靠性。
3. 结论和建议
切割机械设计计算是切割机械设计过程中的重要环节，准确的计算可以为切割机械的设计和使用提供参考依据。
在进行计算时，应注意数据来源的可靠性，并选择合适的计算方法和模型。
同时，进行程序验证是确保计算结果准确性的重要步骤。
以上是对切割机械设计计算的简要介绍，希望对您有所帮助！。
切割定律公式
切割定律公式切割定律是指在一定条件下，物体被分割成多个部分时，每个部分的质量与原物体的质量比例保持不变。
也就是说，无论如何将一个物体切割，每个部分的质量与其他部分的质量之比始终相同。
切割定律最早由古希腊的哲学家泰勒斯提出，他通过实验证明，在将一个物体切割成两段时，每一部分的质量与整体的质量之比是一样的。
这个定律后来被推广到任意切割的情况下，被应用于各个领域。
切割定律可以用以下公式来表示：m1/m2 = M1/M2其中，m1和m2分别是切割后的两个部分的质量，M1和M2是切割前整个物体的质量。
这个公式表明，切割后的每个部分的质量与整体的质量之比是相同的。
可以用一个简单的例子来解释这个公式的意义。
假设有一个物体的质量是10kg，将它切割成两部分，其中一部分质量为3kg，那么根据切割定律，另一部分的质量可以通过公式计算得到：m1/m2 = M1/M23/m2 = 10/m2m2 = 10 * (1 - 3/m2)m2 = 7 * (1/m2)m2^2 = 7m2 ≈ 2.646所以，另一部分的质量大约是2.646kg。
从这个例子可以看出，无论如何切割，每个部分的质量与整体的质量之比都保持不变。
这个定律在很多领域都有广泛应用。
在物理学中，切割定律可以用于解决质量的分布问题。
例如，在力学中，可以根据切割定律来计算物体质心的位置，从而进一步分析物体的运动规律。
在化学中，切割定律可以用于计算物质的浓度。
例如，在溶液中，可以通过切割定律来计算溶质的质量分数，从而了解溶液的浓度。
在经济学中，切割定律可以用于分析财富分配问题。
例如，在研究财富不平等时，可以通过切割定律来分析收入分配的公平性。
总之，切割定律是一个基本的物理定律，它描述了物体被切割后每个部分的质量与整体的质量之比不变。
这个定律在物理学、化学学、经济学等多个领域均有应用，为我们深入理解事物的本质提供了重要的工具和方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1997年5月农机化研究第2期
往复式切割器割刀惯性力平衡
实用计算公式
张晓辉 李其才 李法德 李修渠
(山东农业大学)
摘 要 应用理论力学平面力系及重心理论,分析并指出现有割刀惯性力平衡计算公式所
存在的问题,推导出往复式切割器割刀惯性力平衡的实用计算公式。
关键词 切割器 惯性力 平衡 计算公式
往复式切割器一般由曲柄连杆机构驱动作往复直线运动对谷物茎秆实施切割。割刀的
往复直线运动所产生的往复惯性力使机器剧烈振动,导致零部件的损伤,从而影响其使用
寿命和工作质量。因此,需要进行惯性力的平衡。目前文献中所提供的惯性力平衡公式理
论上讲,是基本正确的,但由于配重位置不确切,在割刀惯性力平衡计算和技术实施中均
不方便,因此,实用性较差。笔者应用理论力学有关基础理论,根据割刀惯性力平衡时的
假设条件导出了割刀惯性力平衡的实用计算公式。
收稿日期:1996-08-30
1 割刀惯性力平衡原理
由曲柄连杆机构组成的往复式切割器(如图1所示),在稻麦收割机上一般可对往复
图1 割刀系统受力分析
惯性力进行部分平衡,即在曲柄的对面设置
配重,利用配重的离心惯性力来平衡割刀的
部分往复惯性力。其理论基础是假设连杆的
1/3部分同曲柄销作圆周运动,2/3部分同割
刀作往复直线运动。
2 通用计算公式
(1)在水平方向上割刀往复惯性力平衡
方程式为
Pd+PgcosXt=PpcosXt(1)
式中 Pd)))割刀与2/3连杆部分的往复惯
性力
Pg)))连杆1/3部分的离心惯性力
Pp)))加配重后曲柄盘所产生的离心惯性力
)30)
(2)部分平衡法通用计算公式为
K(m
d+23ml)r+13ml#r=mprp
(2)
式中 K)))平衡程度系数,一般取K=0.25~0.5
md)))割刀质量,kg
ml)))连杆质量,kg
mp)))加配重后曲柄盘的质量,kg
r)))曲柄半径,m
rp)))曲柄盘加配重后重心的旋转半径,m
图2 平面任意力系的简化
图3 配重增设位置的确定
3 存在的问题
公式(2)是目前文献中提供的通用计算公式,在理论上是完全没有问题的。然而在该
通用计算公式中却存在着两个未知量,即mP与rp,一个方程中求解两个未知量是不可能
的,唯一的办法就是先假设一个未知量的值,再计算出另一个未知量的值,但rp是不能预
设的,因而,只能先假设mP的数值,再用公式(2)计算出rp的大小。由于rp是加配重后
曲柄盘重心的旋转半径,至于配重加在何处无从知道,尚需再进行推算或试验确定。因此,
上述通用计算公式实用价值较差,给往复惯性力平衡的具体实施带来了困难。
4 实用往复惯性力平衡计算公式的推导
4.1 理论基础
理论基础是合力矩定理,即合
力对点的矩等于力系中各力对同一
点的矩的代数和(如图2所示),
即
Mo(R)=rni=1Moc(Fi)(3)
4.2 实用平衡计算公式的推导
设:mP为加配重后曲柄盘的
质量(kg);rp为加配重后曲柄盘重心的旋转半径(m);m为配重质量(kg);rm为配
重质心旋转半径(m)。
根据合力矩定理,加配重后曲柄盘重力对回转中心O
之矩应等于各分力对O力矩之代数和。而未加配重时曲柄
盘重力对O点之矩为零(如图3所示),故有以下计算结果
mp#rp=m#r
m
因此,通用平衡计算公式(2)可改为
K(m
d+23ml)r+13ml#r=m#rm
(4)
(下转第36页)
)31)
对覆泥器的农艺要求是,在肥料施入沟中后,覆泥器应立即将泥推盖到沟中严密覆
盖。一般在船板下面的覆泥器以推泥为主,在船板后面的覆泥器以推盖泥为主。根据仿形
与否,覆泥器可分为固定式和弹力式两种:固定式覆泥器是在排肥槽后加有与前进方向成
一定角度的刮板,机组前进时刮板把泥推入沟槽内;弹力式覆泥器可以随泥的软硬及挂草
情况仿形,把泥从两侧推向槽中间,排除杂草。弹力覆泥器可分单面式和双面式两种:单
面式覆泥器只有一个带曲面的杆件,可以把沟边泥土推翻到沟中。这样减少了挂草、堵泥
的机会,但因受泥土软硬的影响,不易控制深浅,且时有盖不严的问题。双面覆泥器的两
个侧面都向中间推泥,加速肥沟合拢。设计时两个侧面角度H要小些,一般H等于10b~
15b,后开口应为3~4cm,以防堵泥。这种部件因有两个覆泥面,比单面覆泥器增加了挂
草堵泥机会,但肥料盖得严密。
参 考 文 献
1 中国农业机械化科学研究院主编。农业机械设计手册(上册)。北京:机械工业出版社,1990.
2 北京农业机械化学院主编。农业机械学(上册)。北京:中国农业出版社,1981.
(上接第31页)
5 结束语
运用理论力学平面任意力系合力矩定理所导出的往复惯性力平衡实用计算公式(4),
其平衡参数m和rm中,可任意先确定一个未知量,而另一个未知量就能通过公式快速求
出。由于受机构空间的限制,一般在条件允许的前提下首先确定rm的大小,即配重m
增设位置,然后运用公式(4)求出配重质量m的值。本公式为往复惯性力平衡的具体实
施创造了条件,使参数计算和惯性力平衡更加方便、准确和可靠。
参 考 文 献
1 中国农业机械化科学研究院编。农业机械设计手册。北京:机械工业出版社,1988.
2 北京农业工程大学主编。农业机械学(第二版)。北京:中国农业出版社,1989.
3 镇江农业机械化学院主编。农业机械学。北京:中国农业机械出版社,1981.
4 哈尔滨工业大学理论力学教研室编。理论力学。北京:人民教育出版社,1978.
5 王家荣主编。理论力学。北京:高等教育出版社,1994.
6 周衍柏编。理论力学教程。北京:高等教育出版社,1984.
