自密实钢纤维超高强混凝土试验
钢纤维自密实混凝土管片力学性能的试验研究
实可行．
关 键 字 ： 纤 维 混 凝 土 ；管 片 ；对 称 倾 角 梁 ； 栽 力 ；能 量 吸 收 能 力 钢 承
中图分 类号 ： Ｕ５ ８ ５ ２ Ｔ ２ ． ７
第１ ４卷 第 １ 期
２１ ０ １年 ２月
建
筑
材
料
学
报
Ｖ ｏ ． ４。 １ １ ＮＯ． １ Ｆｅ ．， １１ ｂ ２０
Ｊ ＯＵＲＮＡＬ ＯＦ Ｂ ＬＤＩ ＵＩ ＮＧ ＡＴＥＲＩ Ｓ Ｍ ＡＬ
文章 编 号 ：０ ７ ９ ２ （ ０ １ ０ —０ ０ ０ １ ０ — ６ ９ ２ １ ） １０ １ — ５
文献标 志码 ： Ａ
ｄ ｉ１ ． ９ ９ ｊｉ ｎ １ ０ —６ ９ ２ １ ． １ ０ ３ ｏ ：０ ３ ６ ／．ｓ ． ０ ７９ ２ ． ０ １ ０ ． ０ ｓ
Ｅｘ ｅ ｉ ｎｔ ｌＳ ｕ ｙ ｏ ｒ ｏ ｍ ａ ｃ ｆ Ｓ ｅ ｌＦｉ ｅ ｉ ｆ ｒ ｅ ｐ ｒ ｍｅ ａ ｔ ｄ ｎ Ｐｅ ｆ ｒ ｎ ｅ ｏ ｔ ｅ ｂ ｒ Ｒｅ ｎ ｏ ｃ ｄ
钢 纤维 自密 实混 凝 土 管 片 力 学性 能 的试 验 研 究
刘 赫 凯 ， 丁 一 宁
（ 大连理 工 大学 海岸 和近 海工 程 国家重 点实验 室 ， 宁 大连 １ ６ ２ ） 辽 １ ０ ４ 摘要 ： 对 传统 混凝 土管 片 中存 在 的 问题 ， 针 为推 动新 型 隧道 管片的发展 以及 为慕 尼 黑一 罗纳铁 路 维 隧道 采 用钢 纤维 混凝土 管 片提 供 设 计依 据 ， 照德 国新 近提 出的对 称 倾 角梁试 验 模 型 ， 究 了不 参 研 同钢 纤 维掺量 、 筋配 筋率 对 自密 实混凝土 管 片力 学性 能 的影 响． 钢 结果 表 明 ： 纤 维可 明 显提 高混 钢
钢纤维超高强混凝土抗侵彻试验研究
钢 纤 维 超 高 强混 凝 土 抗侵 彻试 验 研 究
崔 凯 冯淑 芳 李 杰
摘 要： 通过对钢纤维超高强混凝 土抗 侵彻 试验研 究得 出， 纤维 Ｒ Ｃ混凝 土是 一种 高强高 韧、 钢 Ｐ 抗裂 能力强、 重复打 抗 击强的新型防护材料和钢 纤维 的体积率为 ５ 比较合适的结论 ， ％ 从而为 Ｒ Ｃ在工程 中应用提供 实践数据。 Ｐ
４ ５Ｘ３ ９ ２ ×２ ６ ６ ２ ３×２ ４
备注
第一发 第二发 第三发
３２ ４ ３０ ５ ５５ ７
５２ ８ ３０ ６ ４０ １
５
５
６ ７ ８
３０ ８
３３ ５
３８ ２ ３４ ６ ５０ ５
１ ． ４７
１． ６８
１ ． ９５ １ ． ３２ ３ ５７
关键词 ： 侵彻性 能， 纤维 ， 钢 混凝土 中图分 类号 ： ２ ． ＴＵ５８ ５ 文献标识码 ： Ａ
引言
防护工程 自身抗武 器 的打击一 般从结 构构造 与材 料这两 方 面考虑 ， 以往国内外 的研究 重点 大多集 中在结 构构造 方 面， 用 如 普通 材料研制 出了各种各样 的遮弹层 ， 而从材料方 面的研究相 对 较少 。钱七虎 、 王明洋等 人研 制 的含 Ｒ Ｃ球 的钢纤 维混凝 土 遮 Ｐ 弹层对 ３ ７ｍｍ硬 芯穿 甲弹 的一 系列侵 彻试验 表 明 ， Ｐ Ｒ Ｃ球使 弹 体显著屈 曲、 偏转 ， 显著减小侵彻破坏作用 ｌ 。王 明洋 、 １ Ｊ 周早生等 人研制 的人防工事 柔性遮 弹层 中钢纤维一钢 筋混凝 土遮 弹层对 抗接触爆炸破坏效应具 有 良好 的作 用 ３。刘 瑞朝 等 （０ １ 人 在 ２０ ） 复合遮弹技术方面进行 了大量的试验 ， 取得 了许 多有价值 的试验 资料 ［ 。国内外近 十年在该领域 的研究进展 大致分 为两 个阶段 ：
高强高性能自密实混凝土的质量控制与施工应用
高强高性能自密实混凝土的质量控制与施工应用摘要：近年来超高层建筑和复杂结构迅速发展，对混凝土强度、工作性能等提出了更高的要求，高强高性能自密实混凝土在建筑工程建设中的应用越来越广泛。
要想充分发挥高强高性能自密实混凝土的应用优势，就需要加强混凝土原材料、配合比设计、试验检测、生产、施工养护等各个环节的质量控制，为高质量建筑工程建设提供保障。
文章基于高高性能自密实混凝土的特点，分析了其质量控制有效方法，并结合工程实例对高强高性能自密实混凝土的应用进行了讨论研究，希望能给同行提供参考。
关键词：高强；高性能；自密实混凝土；质量控制；施工应用高强高性能自密实混凝土是指强度不低于C60、具有大流动性且不离析、不泌水，无需外力振捣、能够在自重作用下充满模板内空间并密实的混凝土。
高强高性能自密实混凝土与普通混凝土相比，有着更多的应用优势，有的工程部位必须使用自密实混凝土才能施工，质量控制与技术难度也比普通混凝土高，在混凝土的生产质量控制及施工过程中存在较大的困难。
当前，云南对高强高性能自密实混凝土的研究不多，缺乏可靠的技术参考，不利于其应用优势的充分发挥，所以，便需要加强对高强高性能自密实混凝土的研究，总结一套较为科学的质量控制及施工应用方法。
1.高强高性能自密实混凝土的特点高强高性能自密实混凝土是混凝土的一个发展方向，与普通混凝土相比，有着众多优点和施工应用优势。
首先，高强高性能混凝土结构强度较高，材料颗粒较小，并且混凝土中添加有减水剂和粘合剂，混凝土具有较强的稳定性。
其次，在减水剂的作用下，混凝土的水胶比较低，具有良好的流动性，能够通过自身重力自由下落完成浇筑施工，并且在浇筑过程中不会有离析现象发生。
同时，在施工过程中不需要进行振捣操作，不会对钢筋结构造成破坏，可以有效加快施工进度，还不会产生噪音污染，混凝土会均匀、密实的填满整个模板，混凝土凝结之后表面比较光滑，不会出现蜂窝、麻面等质量问题。
除此之外，施工混凝土浇筑施工可以采用机械完成，能够节省大量人力，可以有效缩短工期，对环境造成的影响较小，能够减少人工成本及环境治理成本的投入，总工程造价较低。
建筑工程中钢纤维自密实混凝土的施工技术分析 张海波

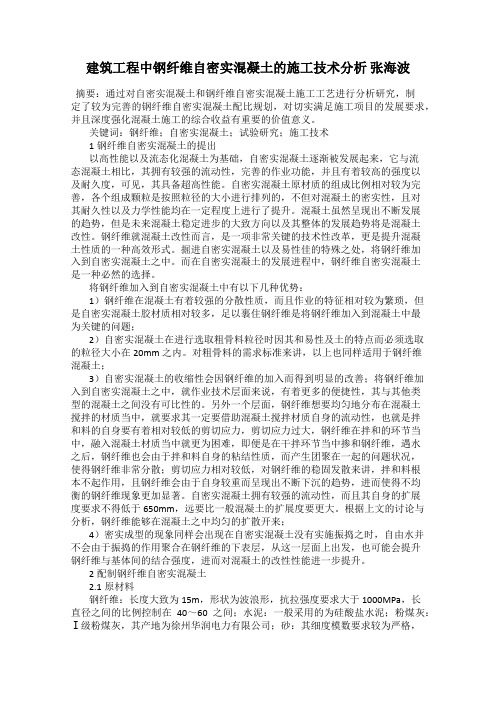

建筑工程中钢纤维自密实混凝土的施工技术分析张海波摘要：通过对自密实混凝土和钢纤维自密实混凝土施工工艺进行分析研究，制定了较为完善的钢纤维自密实混凝土配比规划，对切实满足施工项目的发展要求，并且深度强化混凝土施工的综合收益有重要的价值意义。
关键词：钢纤维；自密实混凝土；试验研究；施工技术1钢纤维自密实混凝土的提出以高性能以及流态化混凝土为基础，自密实混凝土逐渐被发展起来，它与流态混凝土相比，其拥有较强的流动性，完善的作业功能，并且有着较高的强度以及耐久度，可见，其具备超高性能。
自密实混凝土原材质的组成比例相对较为完善，各个组成颗粒是按照粒径的大小进行排列的，不但对混凝土的密实性，且对其耐久性以及力学性能均在一定程度上进行了提升。
混凝土虽然呈现出不断发展的趋势，但是未来混凝土稳定进步的大致方向以及其整体的发展趋势将是混凝土改性。
钢纤维就混凝土改性而言，是一项非常关键的技术性改革，更是提升混凝土性质的一种高效形式。
掘进自密实混凝土以及易性佳的特殊之处，将钢纤维加入到自密实混凝土之中。
而在自密实混凝土的发展进程中，钢纤维自密实混凝土是一种必然的选择。
将钢纤维加入到自密实混凝土中有以下几种优势：1）钢纤维在混凝土有着较强的分散性质，而且作业的特征相对较为繁琐，但是自密实混凝土胶材质相对较多，足以裹住钢纤维是将钢纤维加入到混凝土中最为关键的问题；2）自密实混凝土在进行选取粗骨料粒径时因其和易性及土的特点而必须选取的粒径大小在20mm之内。
对粗骨料的需求标准来讲，以上也同样适用于钢纤维混凝土；3）自密实混凝土的收缩性会因钢纤维的加入而得到明显的改善；将钢纤维加入到自密实混凝土之中，就作业技术层面来说，有着更多的便捷性，其与其他类型的混凝土之间没有可比性的。
另外一个层面，钢纤维想要均匀地分布在混凝土搅拌的材质当中，就要求其一定要借助混凝土搅拌材质自身的流动性，也就是拌和料的自身要有着相对较低的剪切应力，剪切应力过大，钢纤维在拌和的环节当中，融入混凝土材质当中就更为困难，即便是在干拌环节当中掺和钢纤维，遇水之后，钢纤维也会由于拌和料自身的粘结性质，而产生团聚在一起的问题状况，使得钢纤维非常分散；剪切应力相对较低，对钢纤维的稳固发散来讲，拌和料根本不起作用，且钢纤维会由于自身较重而呈现出不断下沉的趋势，进而使得不均衡的钢纤维现象更加显著。
自密实混凝土的性能和检验.
自密实混凝土的性能和检验[ 09-07-19 16:25:00 ] 作者：宿万编辑：studa20摘要：1988年日本就已完成了自密实混凝土（SVB）工艺学原理方面的研究。
值得信赖的可靠的自密实混凝土（SVB）这一技术发展到最后结果是，自2003年以来被编入德国钢筋混凝土委员会指南。
自密实混凝土（SVB）的优点有：整个横断面混凝土质量稳定；对结构设计限制很小；混凝土耐久性得到改善；具有清水混凝土特性；混凝土施工强度减轻；混凝土浇筑时间缩短；在预拌站进行预拌，可以防止噪声，有利于健康保护。
关键词：自密实混凝土；性能；检验1 引言按照混凝土设计原理，自密实混凝土（SVB）分为三种类型（见表1）。
在规程里自密实混凝土（SVB）粉体颗粒含量明显高于普通振动密实的混凝土。
传统混凝土力求要达到较高的骨料体积和较小的颗粒空隙体积，这对于自密实混凝土（SVB）来说是不存在的事。
换而言之，粗骨料在由粉体颗粒（水泥+≤0.125mm骨料+混凝土外掺料）、拌和用水和自密实混凝土（SVB）的增塑剂组成的胶结灰浆中是“漂浮”的。
自密实混凝土（SVB）优异的功能主要取决于它具有的二个特性：（1）它具有足够高的流动性、具有排气性，在高强度钢筋情况下能达到钢筋和混凝土之间的最佳结合，并能将缺陷带来的危害（如蜂窝）减少到最小程度；（2）在保持结构的稳定，阻止离析方面，自密实混凝土（SVB）具有好的粘聚能力。
一般离析时可能发生两种现象：（1）沉降：大的骨料下沉，浆液溢出；（2）分离：在流动过程中大的骨料不再随着一起流动。
为了获得一个足够的粘聚性和令人满意的流动性的混凝土，选择最佳的粉体颗粒混合比例、粉体颗粒与水的比例和增塑剂的数量是至关重要的和绝对必要的。
水的数量按能满足粉体颗粒需水量和润湿颗粒表面来衡定。
显而易见，可以通过替代粉体颗粒成份或通过其他的替代（如粉煤灰代替水泥）改变混凝土需水性，致使混凝土的组成的改变和新拌混凝土性能的改变。
CF55钢纤维自密实混凝土的配合比设计与试验研究
CF55钢纤维自密实混凝土的配合比设计与试验研究
高鹤;李北星;崔巩;查进
【期刊名称】《混凝土》
【年(卷),期】2008(000)009
【摘要】根据自密实混凝土(SCC)的等级要求,结合原材料性质,并按照CECS 203:2006<自密实混凝土应用技术规程>对C55自密实混凝土进行了配合比设计.研究了钢纤维掺最与种类对自密实混凝土工作性的影响,并通过调整聚羧酸系外加剂掺量使钢纤维混凝土达到自密实混凝土工作性要求.通过混凝土抗压强度试验,证明了掺人钢纤维可以在满足自密实性能的同时提高混凝土的强度.
【总页数】3页(P82-83,107)
【作者】高鹤;李北星;崔巩;查进
【作者单位】武汉理工大学硅酸盐材料工程教育部重点实验室,湖北武汉,430071;武汉理工大学硅酸盐材料工程教育部重点实验室,湖北武汉,430071;武汉理工大学硅酸盐材料工程教育部重点实验室,湖北武汉,430071;武汉理工大学硅酸盐材料工程教育部重点实验室,湖北武汉,430071
【正文语种】中文
【中图分类】TU528.52
【相关文献】
1.C50钢纤维自密实混凝土的配合比设计与纤维掺量对强度影响试验研究 [J], 高明宝
2.CF55特种钢纤维泵送混凝土的试验研究 [J], 王友才;谢中奇
3.基于正交试验的钢纤维自密实混凝土配合比设计 [J], 周世康;谢生华;康梦安
4.微细钢纤维自密实混凝土二次配合比设计新方法 [J], 何小兵; 刘树鑫; 刘亚; 贾秋炳
5.基于正交试验的钢纤维自密实混凝土配合比设计分析 [J], 顾广娟
因版权原因，仅展示原文概要，查看原文内容请购买。
C60钢纤维自密实混凝土超高层泵送施工技术
刘小刚等 :C60 钢纤维自密实混凝土超高层泵送施工技术
8 7
度有较为明显的提升 。 312 钢纤维抗拉强度的选择
此前掺钢纤维混凝土主要应用 在 工 业 地 坪 、市 政 路面等部位 ,混凝土强度均较低 ,本工程混凝土强度等 级达到 C60 。试验发现 ,在高强度混凝土中 ,钢纤维均 被拉断 ,在低强度混凝土中 ,钢纤维多被拉出 。这一点 充分说明 ,钢纤维的抗拉强度也必须要与混凝土的强 度相适应 ,在高强度混凝土中必须掺加高强度钢纤维 , 否则钢纤维过早被拉断 ,不能够充分起到增加混凝土 抗裂 性 能 的 作 用 。所 以 本 工 程 选 择 抗 拉 强 度 大 于 1 000MPa的钢丝型钢纤维 ,当更高强度的混凝土因工 程需要而必须掺加钢纤维时 ,则应掺加更高抗拉强度 的钢纤维 ,目前已有抗拉强度大于 1 500MPa 的钢丝型 钢纤维生产 。 313 工作性能的调整
2. Beijing Zhongchao Concrete Co. , Ltd. , Beijingtract :Steel fiber concrete has advantages of high tensile strength and fracture toughness , as well as anti2 fatigue property. C60 self2compacting concrete with steel fiber is used in section2steel columns of external tube in new site of CCTV project . By theoretical calculation , pumping capability of self2compacting concrete under the worst conditions can be satisfied. Then , based on actual projects , some factors are considered comprehensively to ensure concretes compaction and appearance effect , such as selection of steel fiber and formwork , working property adjusting , as well as construction points. Key words :concrete engineering ; self2compacting concrete ; steel fiber ; pumping ; construction technology
自密实钢纤维超高强混凝土试验
自密实钢纤维超高强混凝土试验自密实钢纤维超高强混凝土试验曾翠云1，李庆来2，陈兵3(1. 派丽徳高(上海)建材有限公司，上海 200436； 2. 上海东浩兰生国际服务贸易(集团)有限公司，上海200040；3. 上海交通大学船舶海洋与建筑工程学院，上海 200240)摘要：测试了水胶比、减水剂掺量、钢纤维用量、微硅粉及矿粉掺量对超高强混凝土流动性、抗压强度及抗折强度的影响，对比分析了各因素影响作用的大小。
结果表明：在试验范围内，水胶比、减水剂掺量及钢纤维用量对混凝土流动度及强度均有显著影响；在水胶比为0.20～0.22的情况下，掺入不低于2%的减水剂、不大于2.5%的钢纤维、4%～6%的微硅粉、10～15%的矿粉可制备得到抗压强度大于120MPa、抗折强度大于20 MPa的自密实超高强混凝土。
关键词：钢纤维；超高强混凝土；自密实特性；抗压强度随着建筑结构对混凝土性能要求的提高与“节能施工”的需求，超高强混凝土(Ultra High Performance Concrete, UHPC)在建筑工程领域的应用日渐广泛[1]。
由于制备超高强混凝土时往往采用较低的水胶比，纤维的引入严重影响了超高强混凝土的流动性能。
因此，制备具有自密实特性的纤维增韧混凝土是高强混凝土研究需要克服的技术难点之一[2]。
在建筑工程施工过程中，自密实混凝土可有效解决普通混凝土浇筑作业的严重噪声、进度缓慢及复杂结构浇筑困难等问题。
自密实混凝土(Self-Compacting Concrete)这一概念最早由日本学者于上世纪八十年代提出[3]。
随后，我国混凝土工作者便对其开展了大量研究工作，并取得了丰富的研究成果。
国内外学者研究并制备得到自密实纤维增韧高强、超高强混凝土(抗压强度为60～120 MPa)，认为技术的难点主要在于低水胶比、高流动度、高强度及优韧性等特性的融合[4, 5]。
与聚丙烯纤维相比，钢纤维增韧制备的混凝土能大幅提高抗压强度，且能使其抗冲击能力提高数十倍，韧性显著增加。
2016年10月-超高性能混凝土制备、性能及应用
一、概述
4、标准规范
（1）法国 2002 年 ， 发 布 了 第 一 部 UHPC 设 计 指 南 《 Ultra-High Performance Fibre Reinforced Concrete - Interim Recommendations 超高性能纤 维增强型混凝土临时建议》，并于2013年发布修订版 建议。由于缺少相应设计方法，这部“准标准”也被 法国以外地区广泛采用。
一、概述
2、发展历程
20世纪70年代高效减水剂的开发和90年代优质活性矿物细粉、超细粉（ 硅灰、沸石粉等）的应用，使水胶比降低，混凝土结构密实，强度大大提高。
水泥材料高强化发展的两个模型：
宏观无缺陷水泥基材料（MDF），1979年英国化学公司和牛津大学研 制成功MDF，抗压强度高达300MPa，抗弯强度150MPa，弹模50GPa，配比 及工艺如下：
一、概述
2、发展历程
活性粉末混凝土（RPC） 1993年，法国皮埃尔·理查德研究小组通过模仿“DSP材料”，按 照最紧密堆积理论，剔除粗集料，使用最大粒径约为0.6mm的石英砂作 为集料，掺入适量钢短纤维和活性掺合料，配以成型施压、热处理养护 等制备方法，成功地研制出了高韧性、高强度、耐久性优良和体积稳定 性好的活性粉末混凝土RPC。
（2）瑞士 2015年，瑞士洛桑联邦理工学院（EPFL）发 布了《Swiss Standard SIA 2052 UHPFRC SIA 2052 UHPFRC瑞士标准》设计规范。
一、概述
4、标准规范
法国三种UHPC材料性能参考值
一、概述
4、标准规范
（3）德国
德 国 从 2004 年 到 2016 年 ， UHPC 国 际 研 讨 会 每 4 年 开 一 次 ， UHPC的综合研究与欧洲规范 （DFG SSP 1182）都正在编制。
钢纤维自密实高强混凝土的制备技术
２ ０ １ ３年 ４月
土 ｃ 木 建 筑 与 环 境 工 程 Ｊ ｏ ｕ ｒ ｎ ａ ｌ ｏ ｆ Ｃｉ ｖ ｉ ｌ ．Ａｒ ｈ ｉ ｔ ｅ ｃ ｔ ｕ ｒ ａ ｌ＆ Ｅｎ ｖ ｉ ｒ ｏ ｎ ｍ ｅ ｎ ｔ ａ ｌ Ｅｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ
ｗｏｒ ｋａ ｂ ｉ ｌ ｉ ｔ ｙ ｏ ｆ ｆ ｒ ｅ ｓ ｈ ｃ ｏｎ ｃ ｒ ｅ ｔ ｅ ｗａ ｓ ｃ ｕｔ ｄ ｏ ｗ ｎ． Ｓｔ ｅ ｅ ｌ ｆ ｉ ｂｅ ｒ ｔ ｏｕ ｇｈｅ ｎｅ ｄ ｓ ｅ ｌ ｆ － ｃ ｏ ｍｐ ａ ｃ ｔ ｉ ｎｇ ｈｉ ｇ ｈ— ｓ ｔ ｒ ｅ ｎ ｇｔ ｈ ｃ ｏ ｎｃ ｒ ｅ ｔ ｅ ｗａ ｓ ｐ ｒ ｅ ｐ ａ ｒ ｅ ｄ ｓ ｕ ｃ ｃ ｅ ｓ ｓ ｆ ｕ ｌ ｌ ｙ ｗｉ ｔ ｈ ａ ｓ ｔ ｒ ｅ ｎ ｇｔ ｈ ｇ ｒ ａ ｄｅ ｏ ｆ ＣＦ９ ０ ａ ｎ ｄ ａ ｆ ｌ ｅ ｘｕ ｒ ａ ｌ ｓ ｔ ｒ ｅ ｎｇ ｔ ｈ ｏ ｆ ｍｏ ｒ ｅ ｔ ｈａ ｎ １ １ ． ０ Ｍ Ｐａ ．
ｍｅ ａ ｓ ｕ ｒ ｉ ｎ ｇ ｉ ｎ ｆ ｌ ｕ ｅ ｎ ｃ ｅ ｏ ｆ ｗａ ｔ ｅ ｒ ／ ｂ ｉ ｎ ｄ ｅ ｒ ｒ ａ ｔ ｉ ｏ，ｓ ａ ｎ ｄ ｐ ｅ ｒ ｃ ｅ ｎ ｔ ａ ｇ ｅ ，ａ ｎ ｄ ｓ ｔ ｅ ｅ ｌ ｆ ｉ ｂ ｅ ｒ ｃ ｏ ｎ ｔ ｅ ｎ ｔ ｏ ｎ ｓ ｐ ｒ ｅ ａ ｄ，Ｔ５ ０ ０ ｔ ｉ ｍｅ ，
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ： Ｐｒ ｅ ｐ ａ ｒ ａ ｔ ｉ ｏ ｎ ｔ ｅ ｃ ｈ ｎｏｌ ｏｇ ｙ ｏ ｆ ｆ ｉ ｂ ｅ ｒ ｔ ｏｕ ｇｈｅ ｎｅ ｄ ｓ ｅ ｌ ｆ — ｃ ｏｍｐａ ｃｇｔ ｈ ｃ ｏ ｎｃ ｒ ｅ ｔ ｅ ｗａ ｓ ｔ ｅ ｓ ｔ ｅ ｄ ｂｙ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
