电机型号常识
电机与减速机匹配常识
电机与减速机匹配常识电机和减速机是工业生产中常见的零部件，它们的配合质量对于设备的性能和寿命都有着重要的影响。
以下是几条关于电机与减速机匹配常识。
一、匹配原则在选择电机与减速机时，首先要考虑的是运转的负载类型和特点，以此来确定相应的转速和扭矩。
通常来说，减速机和电机有共同点，即它们均能够将电能转化为机械能，因此它们的转速和扭矩输出必须匹配。
二、匹配方法1、通过额定扭矩配对额定扭矩就是电机或减速机在额定转速下能够输出的最大扭矩。
为了保证设备正常的运行，需要对电机和减速机的额定扭矩进行匹配，确保它们的额定扭矩值相等或者减速机的额定扭矩值略大于电机的额定扭矩值，这样才能够保证设备顺利地工作。
2、通过传动比确定电机和减速机的输出转速不同，因此需要通过减速机的传动比来将其相应的调节到需要的转速。
在这种情况下，需要首先计算出所需的传动比，然后再选择与之相应的减速机。
一般来说，传动比是取决于负载的性质，例如需要提高扭矩，就需要减小转速。
3、通过制动扭矩如果电机选择的功率过小，会导致负载的转矩过大，无法正常运行，这时可以通过减速机的制动扭矩进行匹配。
因为在满载运行时，电机的输出扭矩不得超过制动扭矩，如果超过了制动扭矩，会导致减速机损坏。
因此，在选择减速机时，一定要保证其制动扭矩足够大，以满足负载的要求。
三、匹配参数在选择电机和减速机时，还需要注意一些匹配的参数，以确定设备的质量和稳定性。
1、电压等级：电机和减速机的电压等级必须一致，以免电机损坏或减速机无法进行正确的工作。
2、功率匹配：电机的输出功率应根据负载的要求来选择，以确保设备的正常工作。
3、转矩稳定性：电机和减速机在匹配之后要保持新能够平稳的运转，以免因转矩不稳定而导致设备出现问题。
总之，电机和减速机的匹配质量对于设备的正常运转和长寿命都有着决定性的影响。
在选择电机和减速机时，应该根据负载的特点以及设备的工作环境来选择相应的参数，以确保设备持续稳定地运转。
减速机的选型与使用
减速机的选型与使用一、选型指南为了选到合适的减速电机，有必要了解该减速电机所驱动机器的详尽技术特性，就必须确定一个使用系数Fb,使用系数Fb.减速电机的选用首先应确定一下技术参数：每天工作小时数；每小时启停次数；每小时运转周期；可靠度要求；工作机转矩T工作机；输出转速n出；载荷类型；环境温度；现场散热条件；减速机通常是根据恒转矩、启停不频繁及常温的情况设计的，其许用输出转矩T由下式确定：T=T出X FB使用系数T出----------减速电机输出扭矩，FB-------减速电机使用系数传动比i i=n 入/ n出电机功率P(KW) P=T出*n出/9550*η输出转矩T出（N.m）T出=9550*P*η/n 出式中：n入—输入转速η—减速机的传动效率在选用减速电机时，根据不同的工况，必须同时满足以下条件：1、T出≥T工作机 2、T=FB总*T工作机式中：FB总—总的使用系数，FB总=FB*FB1*KR*KW FB—载荷特性系数,KR—可靠度系数 FB1—环境问的系数；二、减速机安装注意事项安装减速机时，应重视传动中心轴线对中，其误差不得大于所用联轴器的使用补偿量。
对中良好能延长使用寿命，并获得理想的传动效率。
在输出轴上安装传动件时，不允许用锤子敲击，通常利用装配夹具和轴端的内螺纹，用螺栓将传动件压入，否则有可能造成减速机内部零件的损坏。
最好不采用钢性固定式联轴器，因该类联轴器安装不当，会引起不必要的外加载荷，以致造成轴承的早期损坏，严重是甚至造成输出轴的断裂。
减速机应牢固地安装在稳定水平的基础或底座上，排油槽的油应能排除，且冷却空气循环流畅，基础不可靠，运转时会引起振动及噪音，并促使轴承及齿轮受损，当传动联件有凸出物或采用齿轮、链条传动时，应考虑加装防护装置，输出轴上承受较大的径向载荷时，应选用加强型。
按规定的安装装置保证工作人员能方便地靠近油标，通气塞、排油塞。
安装就位后，应按次序全面检查安装位置的准确性，各紧固件压紧的可靠性，安装后应能灵活转动。
三菱交流伺服电机的选择
三菱交流伺服电机的选择杨世方基本理论对伺服驱动来讲，应当首先考虑的是：1，最大速度或最大转矩下所需的功率2，启动、停止过渡过程中所通的功率而对伺服电机来讲，由于其使用目的主要还在于后者，即主要是根据负载加减速时所需要的动力（功率）来决定马达大小，因此主要依据是：（1）负载的惯性大小（2）合理选取传动比电机选取则主要依据功率速率（比功率）下面看一个选取例：T L J符号说明：T M：电动机轴上所需的电机扭矩[N-m]J M: 电动机轴上的电机转动惯量[kg-m2] (=GD2/4)R ：传动比R〉1 减速R= 1 等速R< 1 增速η：传动效率≤ 1T L：负载轴扭矩[N-m]J L ：负载轴上的负载的转动惯量[kg-m2] 千克米2α：负载轴角加速度Lα：经过传动比为R的传动，为使负载轴得到角加速度αL M在电机轴上的角加速度αMα= RαLM起动时所需电机转矩T M为下列几相之和（1）用于电机本身加速的加速转矩T1[N-m]（2）使负荷加速的转矩T2[N-m]（3）为使负载轴（经过传动装置）得到转矩T L 所需要的转矩T3[N-m]T2和T3 不同，T3是正常运行时所需转矩则：T1= J M ·αM = J M ·R·αL根据，η·R·T2 = J L ·αL （牛顿定律）负载加速转矩：T2=（J L ·αL）/η·R正常运行时电机提供转矩：T3= T L/η·R电机起动转矩T M ≥T1+T2+T3 ≥J M ·R·αL +{（J L ·αL）+T L/η·R}---------(1)对上式右侧求R的偏微分，并使其等于零，即可求得（1）式右变最小值时的R0∂ T M / ∂ R =0R0= (J L ·αL+T L)/ J M·αL·η ------------------ （2）R0 称为最佳传动比，就是能使T M最小的传动比，选取这个传动比，电机所需的起动矩扭最小。

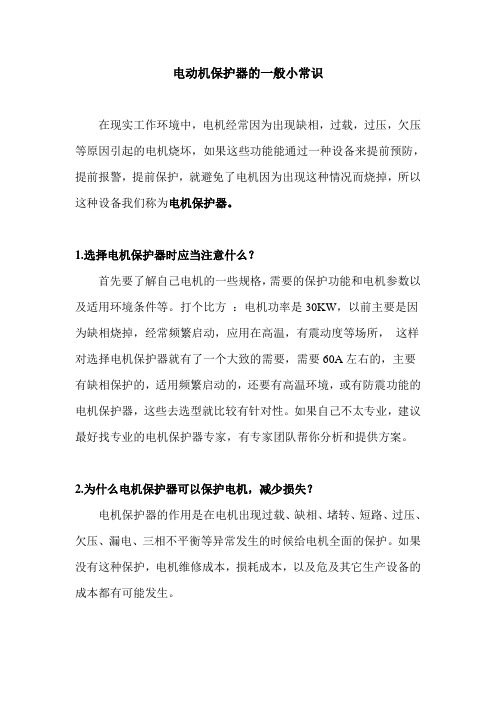

电动机保护器的一般小常识10.15
电动机保护器的一般小常识在现实工作环境中，电机经常因为出现缺相，过载，过压，欠压等原因引起的电机烧坏，如果这些功能能通过一种设备来提前预防，提前报警，提前保护，就避免了电机因为出现这种情况而烧掉，所以这种设备我们称为电机保护器。
1.选择电机保护器时应当注意什么？首先要了解自己电机的一些规格，需要的保护功能和电机参数以及适用环境条件等。
打个比方：电机功率是30KW，以前主要是因为缺相烧掉，经常频繁启动，应用在高温，有震动度等场所，这样对选择电机保护器就有了一个大致的需要，需要60A左右的，主要有缺相保护的，适用频繁启动的，还要有高温环境，或有防震功能的电机保护器，这些去选型就比较有针对性。
如果自己不太专业，建议最好找专业的电机保护器专家，有专家团队帮你分析和提供方案。
2.为什么电机保护器可以保护电机，减少损失？电机保护器的作用是在电机出现过载、缺相、堵转、短路、过压、欠压、漏电、三相不平衡等异常发生的时候给电机全面的保护。
如果没有这种保护，电机维修成本，损耗成本，以及危及其它生产设备的成本都有可能发生。
3.电机保护器可以应用在哪些行业啊？电机保护器的应用行业还是很多的，基本上函盖所有带有电机的设备和场所，包括电厂，电梯厂，空调厂，以及其它有电机设备的相关行业，具体你可以上网查询。
4.电机保护器可以定制吗？可以，因为电机保护器作为含有一定技术含量的低压电器，它有好多的规格可以选，要看你适用什么样的环境场所以及设备使用。
当然，如果遇到一些常规的，但是其所对应的参数和功能没有对应的现有型号的话，这就需要厂家为你单独订制了。
这不是每一个厂家愿意的，因为这要考虑开发和没有批量原材料的成本上面，如果没有量，更难实现，所以需要寻找一下特定的厂家定制。
5.电机保护器使用操作方便吗？现在的电机保护器都设计的非常人性化和简单化，方便人员操作和设置，所以一般的工作人员和电工人员都可以操作，非常方便。
即使是行外人，只要看着说明书，就能操作。
自-南阳防爆电机YB2系列高压隔爆型三相异步电动机样本
YB2系列高压隔爆型三相异步电动机(H３55~560)ﻩ产品样本代号:０AP.1３８.０1０9ａ2009年9月２０日南阳防爆集团股份有限公司目录1.概述 (3)2.型号说明 (4)3.结构说明 (4)4.使用条件 (5)5.技术数据 (6)6.结构及安装和外形尺寸 (6)7.质量保证 (6)8.订货指南 (6)尊敬的顾客：首先，感谢您关心和支持我公司的电机产品,在您采购选用电机之前，请您先仔细阅读这本《产品样本》,它会告诉您电机产品的基本常识和如何选取您所需要的电机，以便准确采购,使其更好地为您服务。
1.概述YＢ2系列高压隔爆型三相异步电动机是我公司在消化吸收德国西门子公司高压电动机制造技术的基础上，结合我公司长期稳定生产高压隔爆型三相异步电动机的设计制造经验而研制的最新产品，是我公司YB系列的更新换代的防爆电机基本系列。
本系列电动机采用新技术、新材料、新工艺，选材考究、制造精良,具有体积小、重量轻、外形美观、功率大、效率高、噪声低、振动小、运行安全可靠、使用维护方便等特点。
本系列电动机的外壳防护和接线盒防护等级可选择为IP54 或IP５5,冷却方式为IC ４11，安装方式为ＩMB3,也可根据用户要求制成不同的防护类型、冷却方式、安装方式。
本系列电动机符合GB７５5-2000《旋转电机定额和性能》、ＧB３836．1-2000《爆炸性气体环境用电气设备第1部分:通用要求》、GB3836.2－2000《爆炸性气体环境用电气设备第２部分:隔爆型“d”》的规定,制成隔爆型电动机，防爆标志为EｘdI、EｘdⅡAT４、ExdⅡBT4、ＥxdⅡCT4,适用于具有爆炸性气体环境的1区、2区危险场所。
作为原动机使用,可广泛应用在矿山、机械工业、石油化工工业、发电厂等工矿企业中，驱动各种通用机械：如压缩机、水泵、破碎机、切削机床、运输机械及其它机械设备。
ExdI适用于有甲烷或煤尘的煤矿井下非采掘工作面爆炸性气体环境。
电工常识
一、三相异步电动机绕组常识一般中小型电动机的定子绕组。
是用漆包线在线模上绕制而成，绕组的尺寸大小，线径和匝数，都是根据电动机电气性能来确定的，线圈的工作部分是嵌在铁芯槽中的两个直线边，叫有效边，用来完成电动机的电磁转换，线圈在铁芯外的二个端部。
起连接有效边接通电路的作用。
三相电源经线圈绕组，在电动机定子中产生旋转磁场，转子中的鼠笼条产生感应电流，产生磁场。
在两个磁场力的作用下，使转子旋转带动负载。
极聚τ：指电动机每一个磁极所对应的圆周表面距离。
也就是同相相邻两个异性磁极之间的距离。
计算极距的公式为：τ（极距）=z（定子铁芯总槽数）/2P（P为磁极的对数）节距：节距指线圈两个有效边在铁芯圆周上所跨的距离。
又叫跨距。
节距与极距相等的绕组叫全节绕组，节距小于极距的绕组叫短节绕组。
每极每相槽数q：每个磁极中，每相电流所占的槽数叫每极每相槽数，即：q（每极每相槽数）=z（定子铁芯总槽数）/2PM（P：磁极对数，M：电流相数）例：一台36槽4极三相电动机，其极距：τ=z/2P，即36/（2×2）=9槽每极每相槽数： q=z/2PM，即36/（2×2×3）=3槽单层绕组每个线圈占两个线槽，故每相应有线圈：36/（2×3）相=6个，三相共有18个线圈。
通常36槽4极电动机，每相绕组由两个跨距为1～9的双逢把（全距）或两个跨距为1～8的单把线圈（短距）组成。
电动定子绕组常见的故障有：过热引起的绕组绝缘破坏，绕组相间击穿短路，同绕组线间短路，绕组与铁芯之间的绝缘击穿等。
小故障如：绕组绝缘性能下降，局部绕组绝缘擦伤，接头或引线接触不良或断线。
小故障可用局部维修的方法解决。
现在所常用的Y系列电动机，绕组所占的槽满率较高，又进行过漫漆处理，过去曾用过的穿线修复局部绕组的办法，在实际运用中很难实施。
所以绕组稍大一点的故障，也只能采用将所有绕组拆除后换用新绕组的办法维修。
二、绕组维修常用工具一般绕组维修常用工具有：改锥、钳子、扳手、铜棒、撬棍、锉刀、铁榔头、橡皮榔头、电烙铁等。
水轮机常识
纵观国内、外混流式水轮发电机组，运行中最容易出现空蚀、振动、轴承温升过 高、密封漏水等问题。经过多年探索和不断革新，我公司已完全掌握了解决以上问题的 办法，每一个电站均可根据其具体特点，采取相应的对策。
贯流式：适用于低水头的机组 贯流式水轮机可用于 0.5－30ｍ的水头范围，过水能力大，效率较高，缺点是密封止 水及绝缘要求高，适用于平原地区低水头大流量的电站和潮汐电站。
2、工作原理：
A、反击式：把水流能量转换成压能，在转轮叶片前后形成压差，使转轮旋转， 把水流的能量转换成转轮旋转的机械能。 B、冲击式：高压水流通过喷嘴变为具有动能的自由射流冲击转轮叶片，并形成 旋转力矩使转轮转动。
近年来，我公司还广泛采用加拿大赛龙轴承公司研制的赛龙 SXL 材料取代耐磨橡 胶。赛龙 SXL 是一种具有弹性的聚合物非金属材料，其特有的聚合物结构具有所有超高 性能橡胶的基本性能，极具弹性，且有自润滑能力，能极大地降低摩擦系数，比橡胶能 承受更高的压力及耐磨耐腐蚀能力。最突出的优点是经久耐磨、寿命极长，不用经常更 换密封块，且可以通过机械加工成形。该材料密封块在贵州 2 台单机 40MW、云南 2 台 单机 60MW、土耳其 4 台单机 50MW 的机组中使用，受到用户较高的评价。
作用是：有效地阻挡尾水管中的水从主轴与顶盖之间的间隙上 溢，防止水轮机导轴承及顶盖被淹，维持轴承和机组的正常运行。
主轴密封形式多种多样，如平板密封（映站）、端面密封、螺旋 （水泵）密封、滑动架密封等。
检修密封是当机组检修、检查或由于主轴密封损坏时投入的一种 密封，又称空气围带；当投入时压缩空气进入空气围带，使空气围带的凸 出部位抱紧水导旋转油盆与之配合的加工面或大轴法兰，切断尾水以防水 淹水车室。
非标机械设计自动计算
常用资料
密度 O型圈 无缝管 标准筛目 钣金报价系统 机械加工参考价格 O型圈密封结构计算
弹簧刚度计算大全 弹簧计算 弹簧用材料
分割器选型知识 分度盘选型计算公式
圆盘 间歇回转转盘运动
摇摆输送驱动 齿轮分割驱动 输送带式驱动 惯性距计算
其他公式
立柱计算 压入力计算 弹性模量、泊松系数 焊缝及键连接受力计算比较 国内标准代号 常用公制螺丝打孔尺寸表 常用平头螺丝孔打用规格表 UCT带滑块轴承座规格表
带轮计算
单位换算
同步带轮传动设计
电机功率换算转矩（扭矩）
菜
功率计算公式
单
2
同步带节线长计算 皮带传动
三角皮带轮参数表 链轮齿廓设计 链轮参数计算
链条计算
传动用短节距滚子链轮参数
类型
机械配合
凸轮
菜 单 3
转矩【扭矩】计算 万向联轴器计算 齿式联轴器计算
棘轮计算 过盈计算
凸轮各曲线特征 正弦加速度凸轮 正弦余弦对照表 凸轮轮廓曲线设计 凸轮各曲线特征
类型
电机选型
负载转矩计算
惯量（惯性矩）计算
菜 单 1
电机常识 常用Y系列电机型号参数表
电机功率确定程序 伺服电机选型自动版
减速机公称功率
非标机械设计自
更
皮带轮
皮带轮间歇运动 皮带轮连续运动 三角皮带长度计算 三角皮带参数表 SPA、SPB带轮规格 A型三角带规格 B型三角带规格 C型三角带规格
类型
单位换算
力学性能2
空心正方形（圆） 空心正方形 六边形 三角形 扇形 扇形圆环 薄壁正方形 正方形
材料学1
常用工程材料属性 材料价格计算表 常用材料硬度表 金属材料密度表 塑料材料性能 七国铝合金牌号对照 七国钢材牌号对照表 材料摩擦系数
步进电机常识与矩频曲线
步进常识1.什么是步进电机?步进电机是一种将电脉冲转化为角位移的执行机构。
通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。
您可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时您可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
2.步进电机分哪几种?步进电机分三种：永磁式（PM），反应式（VR）和混合式（HB）永磁式步进一般为两相，转矩和体积较小，步进角一般为7.5度或15度；反应式步进一般为三相，可实现大转矩输出，步进角一般为1.5度，但噪声和振动都很大。
在欧美等发达国家80年代已被淘汰；混合式步进是指混合了永磁式和反应式的优点。
它又分为两相和五相：两相步进角一般为1.8度而五相步进角一般为 0.72度。
这种步进电机的应用最为广泛。
3.什么是保持转矩（HOLDING TORQUE）?保持转矩（HOLDING TORQUE）是指步进电机通电但没有转动时，定子锁住转子的力矩。
它是步进电机最重要的参数之一，通常步进电机在低速时的力矩接近保持转矩。
由于步进电机的输出力矩随速度的增大而不断衰减，输出功率也随速度的增大而变化，所以保持转矩就成为了衡量步进电机最重要的参数之一。
比如，当人们说2N.m的步进电机，在没有特殊说明的情况下是指保持转矩为2N.m的步进电机。
4.什么是DETENT TORQUE?(起动转扭)DETENT TORQUE 是指步进电机没有通电的情况下，定子锁住转子的力矩。
DETENT TORQUE 在国内没有统一的翻译方式，容易使大家产生误解；由于反应式步进电机的转子不是永磁材料，所以它没有DETENT TORQUE。
5.步进电机精度为多少？是否累积?一般步进电机的精度为步进角的3-5%，且不累积。
6.步进电机的外表温度允许达到多少?步进电机温度过高首先会使电机的磁性材料退磁，从而导致力矩下降乃至于失步，因此电机外表允许的最高温度应取决于不同电机磁性材料的退磁点；一般来讲，磁性材料的退磁点都在摄氏130度以上，有的甚至高达摄氏200度以上，所以步进电机外表温度在摄氏80-90度完全正常。
《电机学ii》概念、常识
《电机学II》的概念、常识1. 直流电机电枢绕组中流动的是交流电流。
但其励磁绕组中流的是直流电流。
2. 直流电机的励磁方式有：他励、自励；并励、串励、复励；积复励（平复励、过复励、欠复励）、差复励；长复励、短复励等。
3. 直流电机的反电势表达式为E =C E Φ n，其中：C E=pZ a/(60a=)，为电动势常数；Z a为总导体数。
4. 直流电机的电磁转矩表达式为T em =C T ΦΙ，其中C T=pZ a/(2πa=)，为转矩常数。
5. 电动势常数C E和转矩常数C T之间相差一个常系数；当电动势公式中的转速以机械弧度/s为单位时，两个常数变成相同的。
6. 直流电机的并联支路数总是成对的，即有偶数个支路。
7. 在直流电机中，单叠绕组的元件以一个叠在另外一个之上的方式，串联起来，构成一个无头无尾的闭合回路。
8. 在直流电机中，单波绕组的元件以波浪一样的方式，一个个串联起来，构成一个无头无尾的闭合回路。
9. 在直流电机中，无论是单波绕组、还是单叠绕组，元件都是通过换向器的换向片串联在一起、构成单一闭合回路的。
10. 串励直流电动机的机械特性很软。
他励、并励直流电动机的机械特性比较硬。
11. 在直流电机中，铁耗主要存在于转子铁心(电枢铁心)中，因为定子铁心磁场基本不变。
12. 在直流电机中，第一节距y1等于元件第1边与第2边之间相差的槽数；第二节距等于相串联的两个元件中，第二个元件的上元件边与第一个元件的下元件边之间相差的槽数；合成节距y等于相串联的两元件的上元件边之间相差的槽数；换向器节距等于合成节距。
13. 在直流电机中，虚槽数等于元件数，等于换向片数。
14. 直流电机的物理中性线是指电枢表面磁场为零的位置；几何中性线是指电枢表面两个主极之间的对称位置。
15. 在直流电机中，当电刷位于几何中性线上时，电枢反应是交磁性质的。
16. 在直流电机中，当不考虑饱和时，交轴电枢反应使主磁极一侧的磁场增强，另一侧的磁场减弱，磁场为零的位置发生偏移（发电机顺着转向移，电动机逆这转向移），但每极磁通不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机常识
产品型号的构成部分及其内容的规定
产品型号由产品代号、规格代号、特殊环境代号和补充代号等四
个部分组成。它们的排列顺序为：产品代号—规格代号—特殊环
境代号—补充代号。
一、产品代号：由电机类型代号、电机特点代号、设计序号和励
磁方式代号等四个小节顺序组成。
1、 类型代号是表征电机的各种类型而采用的汉语拼音字母。
比如：异步电动机 Y160L/M/S--2/4/6 同步电动机 T
同步发电机 TF 直流电动机 Z
直流发电机 ZF
2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音
字母表示。
比如：隔爆型用B表示 YB轴流通风机上用 YT
电磁制动式 YEJ变频调速式 YVP
变极多速式 YD 起重机用 YZD等。
3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。对
于第一次设计的产品不标注设计序号，对系列产品所派生的产品
按设计的顺序标注。比如：Y2 YB2
4、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸
管，X表示相复励磁。
二、规格代号主要用中心高、机座长度、铁心长度、极数来表示。
1、中心高指由电机轴心到机座底角面的高度；根据中心高的不
同可以将电机分为大型、中型、小型和微型四种，其中中心高
H在45mm~71mm的属于微型电动机；
H在80mm~315mm的属于小型电动机；
H在355mm~630mm的属于中型电动机；
H在630mm以上属于大型电动机。
2、机座长度用国际通用字母表示：S——短机座
M——中机座
L——长机座
3、铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。
4、极数分2极、4极、6极、8极等。
三、特殊环境代号有如下规定：
特殊环境代号
“高”原用G
船（“海”）用H
户“外”用W
化工防“腐”用F
热带用T
湿热带用TH
干热带用TA
四、补充代号仅适用于有补充要求的电机。
举例说明：产品型号为YB2-132S-4 H的电动机各代号的含义为：
Y: 产品类型代号，表示异步电动机；
B: 产品特点代号，表示隔爆型；
2: 产品设计序号，表示第二次设计；
132：电机中心高，表示轴心到地面的距离为132毫米；
S: 电机机座长度，表示为短机座；
4： 极数，表示4极电机；
H: 特殊环境代号，表示船用电机
。
