OptiX OSN2500DXA单板的功能和特性及工作原理
OptiX2500+基础功能和资料介绍
OptiX2500+(metro3000)一、结构简介1．1总体子架结构OptiX 2500+(Metro3000)子架尺寸为668mm（高）×530mm（宽）×542mm（深），空子架重27kg。
分三部分：前框、后框和走线区。
前框插XCS、S16、SCC等单板；后框为接线框，插E75B、E75S、LPSW等接线板，电源和串口也从该框引出；走线区主要放光纤等。
子架结构如图1-2、图1-3所示。
1.2. IU23. IU34. IU45. IU56. IU67. XCSIU1/P8. XCS 9. IU7 10. IU8 11. IU9 12. IU10 13. IU11 14. IU1215. SCC 16. IUP 17. 光纤夹18. 防静电手腕插孔19. 接地孔子架结构如图1-21. 挂耳2. 绑线杆3. 绑线支架4. PBU板5. FB1/LPDR6. LTU127. LTU118. LTU109. LTU9 10. PIU11. SFU 12. LTU4 13. LTU3 14. LTU2 15. LTU1/FB2子架结构如图1-31．2子架插板区1．3母板背部接口区各接口功能说明：接口表示接口说明接口表示接口说明Power1 子架电源接口FAN 风机盒电源告警接口Power2 子架电源接口PHONE1 公务电话1Serial1 串口1 PHONE2 公务电话2Serial2 串口2 PHONE3 公务电话3Serial3 串口3 Ethernet 网管接口Serial4 串口4 IN1 时钟输入口1OAM 维护接口IN2 时钟输入口2F1 64k同向数据口OUT1 时钟输出口1F&f F&f接口OUT2 时钟输出口2Fuse Backup 子架电源总保险丝 Alarm 子架告警接口Fuse surge1 子架电源保险丝1 Fuse surge2 子架电源保险丝21．4风扇盒风机盒安装在子架的下面，用于给子架散热。
OptiX OSN 以太网单板
注：光接口的快速以太网(FE)只支持100M速率 电接口快速以太网(FE)都支持速率10/100M自适应功能
HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Page 12
问题
问题1 问题1：OSN产品的以太网单板分几类？ 问题2 问题2：配合以太网TPS保护的专用转接倒换接口板是哪一块？
EFGT系列以太网单板 EFGT系列以太网单板 仅实现以太网业务的透明传输； EFGS系列以太网单板 可以实现以太网业务的透明传输和汇聚， EFGS系列以太网单板
支持二层交换功能；
EMS4/EGS4系列以太网单板 EMS4/EGS4系列以太网单板 是以太网单板的增强型，可以实
现高密度端口的以太网业务透明传输和汇聚，支持二层交换功能；
2011-4-19
Security Level: Internal Use Only
OSN产品以太网单板介绍 OSN产品以太网单板介绍
张建立/ 44957 张建立/
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
前言
基于OSN产品以太网单板特性的 介绍，开发此课程。 本课程旨在让工程和维护人员了 解OSN产品的以太网业务单板的 主要特性和规格。
Page 10
OSN产品以太网单板类型 OSN产品以太网单板类型
EMS4/EGS4系列以太网单板介绍 EMS4/EGS4系列以太网单板介绍
EMS4/EGS4系列
SSN1EMS4 SSN1EGS4
特性描述
4路GE和16路FE混合以太网 业务透明传输和汇聚处理板 EGS4是4路GE以太网业务 汇聚处理板
Optix OSN2500UPM单板的面板介绍

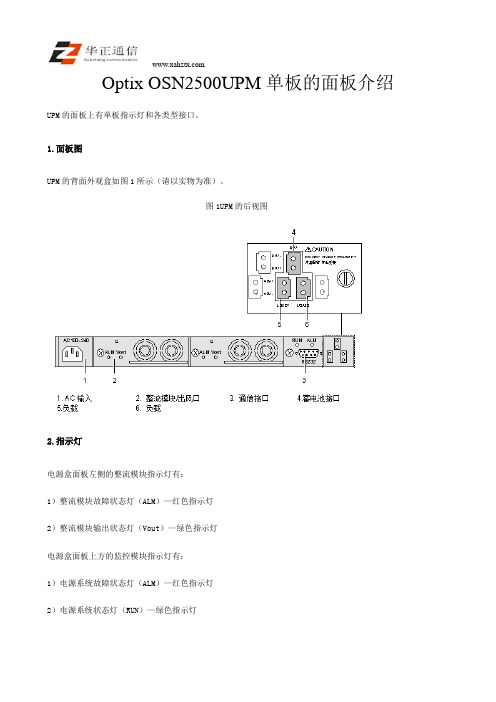

Optix OSN2500UPM单板的面板介绍UPM的面板上有单板指示灯和各类型接口。
1.面板图UPM的背面外观盒如图1所示（请以实物为准）。
图1UPM的后视图2.指示灯电源盒面板左侧的整流模块指示灯有：1）整流模块故障状态灯（ALM）—红色指示灯2）整流模块输出状态灯（Vout）—绿色指示灯电源盒面板上方的监控模块指示灯有：1）电源系统故障状态灯（ALM）—红色指示灯2）电源系统状态灯（RUN）—绿色指示灯指示灯的具体含义请参见OptiXOSN设备及单板上的3.接口电源盒面板上共有4个接口，各接口类型和用途如表1所示。
表1 UPM面板接口说明面板接口接口类型用途AC100～240电源接口交流市电输入插座，可接入110V/220V交流电。
红色开关按钮按钮位于整流模块的面板的右侧，通过按下/按上开关按钮可以使能/禁止整流模块工作。
RS-232通信接口RS-232 电源系统可通过该接口与OptiX OSN 设备的主控板通信，实现告警上报和远程控制等功能。
（一个电源盒的RS-232串口与OptiX OSN设备的F&f口相连，实现网管对蓄电池和电源盒的监控；另一个电源盒的RS-232接口与OptiX OSN设备的ALM1接口相连，实现网管对另一个电源盒的监控。
）电源输出接口电源接口电源盒的最右边是3个电源输出接口。
上面的一个为电池接口，电源盒可通过该接口用电池电缆与蓄电池背面的电池输入插座相连。
下面的2个接口为2路负载接口，可通过电源线对OptiX OSN设备供电。
RS232串口的管脚说明如表2所示。
表2 UPM的RS232接口管脚说明项目针脚通路情况接收数据脚 2 接收数据发送数据脚 3 发送数据脚公共地线脚 5 接地整流模块故障告警8——9 通路整流模块正常8——9 断开表2 UPM的RS232接口管脚说明项目针脚通路情况交流输入停电告警8——7 通路交流输入正常8——7 断开电池放电欠压告警8——6 通路电池放电没有告警8——6 断开。
OptiX OSN2500 设备总体指标
OptiX OSN2500设备总体指标本内容介绍了OptiX OSN2500设备分组交换容量、TDM交叉容量、机柜指标、子架指标、电源参数、激光安全等级、电磁兼容性和环境指标。
交叉容量不同类型的交叉板具有不同的交叉容量。
OptiX OSN2500设备支持的交叉板类型和对应的交叉能力如表1所示。
机柜指标机柜的技术指标包括尺寸、重量、可配子架数目、PDU等。
ETSI机柜的技术指标如表1所示。
直流配电盒（PDU，power distribution unit）位于机柜顶部，用于给设备供电。
PDU的技术指标如表2所示。
子架指标设备子架的指标包括子架尺寸，重量和最大功耗。
OptiX OSN2500子架的技术指标如表1所示。
OptiX OSN2500子架的最大功耗如表2所示。
OptiX OSN2500设备的可靠性预计指标如表3所示。
电源参数该内容介绍了设备的相关电源参数。
电源参数如表1所示。
保护性能设备的保护性能符合ITU-T G.841标准要求。
线性复用段保护复用段保护环SNCP保护SNCP保护的参数如表3所示。
表3 SNCP参数定时和同步性能设备提供的时钟方案满足承载网标准要求。
承载网定时和同步性能如表1所示。
TDM传输性能TDM传输性能符合ITU-T标准要求。
TDM传输性能如表1所示。
激光安全等级设备单板的激光安全等级有Class 1、Class 4和Class 1M三种。
激光安全等级如表1所示。
电磁兼容性OptiX OSN设备参照欧洲电信标准协会（ETSI）制定的ETS 300 386系列及ETS 300 127建议进行设计，并通过EMC（Electromagnetic Compatibility）相关测试。
通过的EMC相关测试指标如表1所示。
环境指标设备对于环境指标有各方面的要求。
设备在如表1所示的环境条件下可长期正常运行。
表1 长期正常运行的环境指标。
OptiX OSN2500光接口性能介绍
OptiX OSN2500光接口性能介绍1.SDH光接口OptiX OSN2500设备的STM-1光接口性能如表1-1所示表1-1OptiX OSN2500 STM-1光接口性能M-1光接口性能OptiX OSN2500设备的STM-4光接口性能如表1-2所示。
表1-2OptiX OSN2500 STM-4光接口性能标称比特率622080kbit/s分类代码I-4 S-4.1 L-4.1 L-4.2 Ve-4.2工作波长(nm) 1261~1360 1274~1356 1280~1335 1480~1580 1480~1580平均发送光功率(dBm)-15~ -8 -15~ -8 -3~ 2 -3~2 -3~ 2 最小灵敏度(dBm) -23 -28 -28 -28 -33最小过载点(dBm) -8 -8 -8 -8 -13最小消光比(dB) 8.2 8.2 10 10 10OptiX OSN2500设备的STM-16光接口性能如表1-3和表1-4所示。
表1-3OptiX OSN2500 STM-16光接口性能标称比特率2488320kbit/s分类代码I-16 S-16.1 L-16.1 L-16.2 L-16.2Je V-16.2Je(BA)U-16.2Je(BA+PA)工作波长（nm）1266~13601260~13601280~13351500~15801530~15601530~15651550.12标称比特率155520kbit/s分类代码I-1 S-1.1 L-1.1 L-1.2 Ve-1.2 工作波长(nm) 1260~13601261~1361280~1335 1480~15801480~1580 平均发送光功率(dBm)-15 ~ -8 -15 ~ -8 -5 ~ 0 -5 ~ 0 -3 ~ 0 最小灵敏度(dBm) -23 -28 -34 -34 -34最小过载点(dBm) -8 -8 -10 -10 -10最小消光比(dB) 8.2 8.2 10 10 10标称比特率2488320kbit/s平均发送光功率（dBm）-10~ -3 -5~ 0 -2 ~ 3 -2 ~ 3 5~ 7 13 ~ 15 15 ~ 18最小灵敏度（dBm）-18 -18 -27 -28 -28 -28 -32注1最小过载点（dBm）-3 0 -9 -9 -9 -9 -10注1色散容限（ps/nm）12 NA NA1200 ~16002000 2800 3400最小消光比（dB）8.2 8.2 8.2 8.2 8.2 8.2 8.2 注1：表中的参数为PA的参数。
华为SDH类单板
表5-5 SL16 和 SF16 在 OptiX OSN 产品中的槽位
产品
SL16
OptiX OSN 3500（80Gbit/s） slot 5～8、 11～14
OptiX OSN 3500（40Gbit/s） slot 6～8、 11～13
删除的内容: 单板尺寸
（mm）
... [1]
删除的内容: 长期工作..环.境[2]
表5-4 符合 G.692 建议的标准波长光接口性能参数
标称比特率
9.95Gbit/s
色散受限距离 (km)
40
平均发送光功率 (dBm)
-4 to -1
最小灵敏度 (dBm)
-17
最小过载点 (dBm)
-1
通道最大允许色散（ps/nm） 800
5.1.2 原理
SL64 单板的工作原理框图如图 5-1所示。
删除的内容: 第 5 章 删除的内容: 第 5 章 删除的内容: SDH 类单板 删除的内容: SDH 类单板
删除的内容: 带格式的: 项目符号和编号 删除的内容: 图 5-1
5-2
OSN 产品硬件分册
STM-64 STM-64
光电转换模块
第 5 章 SDH 类单板
参数
描述
处理能力
处理 1 路 STM-64 标准业务或级联业务
线路码型
NRZ（Non Return to Zero）编码信号
光接口类型注
V-64.2b(BA+ I-64.2 S-64.2b L-64.2b Le-64.2 Ls-64.2 PA+DCU)注
波长（nm）
毕业设计(论文)-基于optix_2500+光传输网络的实现与分析[管理资料]
基于华为Optix 2500+光传输网络的实现与分析XXXX大学电子信息工程 XX级XX班 XXX指导教师 XXX摘要:由于网络迅速发展，迫切需要快速增加传输带宽，而SDH光传输网络可较好的解决这一问题，并且SDH光传输网络有许多传统PDH网络无法比拟的优势。
它不仅可以应用在所有传统的电信领域，还可能使电信网络结构演变成为一个同一网络。
因此，我们有必要研究SDH原理及SDH光传输网络的组网技术。
Optix SDH系列传输铲平的常用命令行和命令行的批处理文件，会给我们的开局调试、日常维护带来很大的方便。
而Optix 2500+是光同步传输设备，SDH设备的一种，是华为技术有限公司的Optix系列产品之一。
在此次研究过程中，我们首先阐述了当前光传输网的发展历程；然后研究了SDH原理基本理论，包括帧结构、传输速率、复用结构和网络类型；然后介绍了新一代传输设备华为Optix 2500+的硬件结构；最后研究了基于华为Optix 2500+ 光传输设备进行的各种组网方式的实现与分析。
因此，通过该设备的各种组网方式的实现与分析，最终充分理解SDH传输网组网技术，并且深刻感受到SDH组网有很强的应用价值。
SDH传输网在未来一段时期必将发挥更大作用。
关键词：光传输网、SDH原理、Optix 2500+Abstract：With the rapid development of the network, a fast growth in the bandwidth of transport network is transport network is able to deal with such , SDH transport network has many advantages which can not be found in the traditional PDH network, such network can be deployed not only in the realm of traditional telecommunications but can make the networks in to a whole one. Therefore, it is necessary for us to research the principle of SDH and SDH optical transmission network technology.The Optix SDH series transmit leveled the common command line and command-line batch file that will give our start commissioning, routine maintenance a great deal of convenience. The Optix 2500+ synchronous optical transmission equipment, SDH equipment a Optix series products of Huawei Technologies Co., the course of the study, the paper firstly told us the current development of optical transmission it explained us the principle of SDH basic theory, including the frame structure, the transmission rate, multiplexing structure and network type. Then the paper introduced us the hardware structurea of the new generation of transmission equipment -- Huawei Optix 2500+.At last，the paper told us the research and analysis of all kinds of optical transmission network base on the Huawei Optix 2500+ opticaltransmission equipment。
OptiX OSN2500SF16单板的技术指标
OptiX OSN2500SF16单板的技术指标SF16单板指标包含光接口指标、单板尺寸、重量和功耗。
1.光接口指标SF16单板的光接口指标如表1所示。
表1SF16单板的光接口指标项目指标值标称比特率2666057.143kbit/s处理能力1路STM-16标准业务或级联业务线路码型NRZ光接口类型a Ve-16.2c Ve-16.2d Ve-16.2fFEC+BA（14）+PA FEC+BA（17）+PA FEC+BA（17）+RA+PA 光源类型SLM SLM SLM波长（nm）1550.12发送光功率（dBm）b–5～–1 –5～–1 –5～–1发送光功率（dBm）c13～15 13～15 15～18最小灵敏度（dBm）b–27.5 –27.5 –27.5表1SF16单板的光接口指标项目指标值最小灵敏度（dBm）d–37 –37 –42 过载光功率（dBm）d–10 –10 –10最小消光比（dB）b10 10 10a：括号中的数字表示相应的参数。
如BA（14）表示信号经过BA放大后的光功率为14dBm。
FEC+BA+PA+RA表示光接口规格由前向纠错FEC，前置放大器PA、Raman放大器和功率放大器BA组成。
b：表中的参数为光模块本身的参数，不包括放大器。
c：表中的参数为BA的参数。
d：表中的参数为PA的参数。
注：SLM表示单纵模（Single-Longitudinal Mode）表2 符合G.692建议的标准波长光接口性能参数参数描述标称比特率2666057.143kbit/s色散受限距离（km）640平均发送光功率（dBm）–5～–1最小灵敏度（dBm）–28最小过载点（dBm）–9通道最大允许色散（ps/nm）10880表2 符合G.692建议的标准波长光接口性能参数参数描述最小消光比（dB）8.22.激光安全等级单板激光安全等级为CLASS 1。
单板光口最大输出光功率低于10dBm（10mW）。
OptiX OSN2500PDH类单板分类
OptiX OSN2500PDH类单板分类
OptiX OSN2500支持多种速率和不同阻抗的PDH处理板。
OptiX OSN 2500产品所支持的PDH处理板的名称和描述如表1所示。
表1 OptiX OSN 2500支持的PDH处理板
单板名
称单板描述单板名
称
单板描述
R1PD1 32路E1信号处理
板N2PL3A 前面板直接出线的3路E3/T3业务处理板
R2PD1 32路E1/T1业务处
理板
N1PD3 6路E3/T3业务处理板
N1PQ1 63路E1业务处理
板
N2PD3 6路E3/T3业务处理板
N2PQ1 63路E1业务处理
板
N2PQ3 12路E3/T3业务处理板
N1PQM 63路E1/T1业务处
理板
N1DX1 DDN业务接入汇聚处理板
N1PL3 3路E3/T3业务处理板N1DXA DDN业务汇聚处理板N2PL3 3路E3/T3业务处理板N1SPQ4 4路E4/STM-1电信号
处理板
N1PL3A 前面板直接出线的3路E3/T3业务处理板N2SPQ4 4路E4/STM-1电信号
处理板。
Optix OSN2500CXL4单板的面板介绍
Optix OSN2500CXL4单板的面板介绍CXL4单板的面板上有单板指示灯、接口、条形码和激光安全等级标签。
1.面板图
CXL4的面板如图1所示。
图1 CXL4面板外观图
2.指示灯
单板面板上的指示灯有：
单板硬件状态灯（STAT）—红绿双色指示灯
交叉单元业务激活状态灯（ACTX）—绿色指示灯
主控单元主备状态指示灯（ACTC）—绿色指示灯
单板软件状态灯（PROG）—红绿双色指示灯
交叉单元业务告警指示灯（SRVX）—红、绿、黄三色指示灯
线路单元业务告警指示灯（SRVL）—红、绿、黄三色指示灯同步时钟状态灯（SYNC）—红绿双色指示灯
告警切除指示灯（ALMC）—黄色指示灯
单板指示灯的具体含义请参见
OptiX
OSN设备及单板上的
3.接口
CXL4单板面板上有1个光接口和两个开关。
光接口及开关的类型和用途如表1所示。
表1 CXL4单板光接口及开关说明
面板接口接口类型用途
IN LC 接收光信号。
使用可插拔光模块，便于维护。
OUT LC 发送光信号。
使用可插拔光模块，便于维护。
RESET 软复位开关按下即软复位主控单元
ALM CUT 告警切除开关短按下开关即可切除当前告警声。
长按开关3秒可永久切除告警声，再次长按则
取消告警切除功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
OptiX OSN2500DXA单板的功能和特性及工作原理一.功能和特性
DXA是DDN业务汇聚处理板，完成系统侧63路E1信号64k级别的交叉。
DXA单板的具体功能和特性如表1所示。
表1 DXA单板的功能和特性
功能和特性描述
基本功能处理63路Frame E1信号的交叉。
告警和性能提供丰富的告警和性能事件，便于设备的管理和维护。
环回功能支持内环回和外环回。
PRBS自检不支持
二.工作原理和信号流
DXA单板由时隙交叉模块、成帧/解帧模块、映射/解映射模块、通信与控制模块、电源模块构成。
DXA单板功能框图如图1所示。
图1 DXA单板功能框图
1.发送方向
SDH交叉板送来的VC-4信号经过解映射模块恢复出信号。
该信号在解帧模块转换成Frame E1信号，送往时隙交叉模块。
时隙交叉模块对业务进行64kbit/s粒度的交叉和调度。
2.接收方向
时隙交叉模块对业务进行64kbit/s粒度的交叉和调度，然后送入成帧解帧模块之后，映射进VC-4，送入SDH 交叉板。
3.控制与通信模块
通信与控制单元主要实现单板的通信、控制和业务配置功能。
4.电源模块
电源模块为单板的所有模块提供所需的直流电压。
