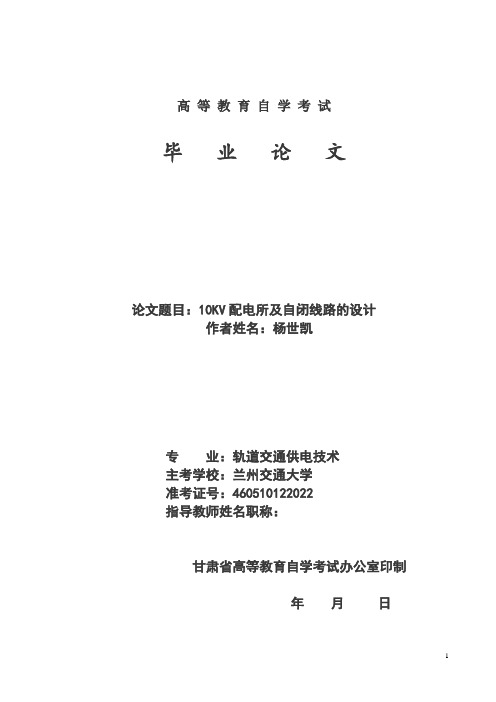

高等教育自学考试毕业论文论文题目：10KV配电所及自闭线路的设计作者姓名：杨世凯专业：轨道交通供电技术主考学校：兰州交通大学准考证号：460510122022指导教师姓名职称：甘肃省高等教育自学考试办公室印制年月日电气化铁道供电技术专业本科论文论文标题：10KV配电所及自闭线路的设计摘要：电能是现代工业生产的主要能源和动力.随着现代文明的发展与进步，社会生产和生活对电能供应的质量和管理提出了越来越高的要求。
工厂供电系统的核心部分是变电所。
因此，设计和建造一个安全、经济的变电所，是极为重要的。
此工厂供电设计包括：负荷的计算及无功功率的补偿；变电所主变压器台数和容量、型式的确定；变电所主接线方案的选择；进出线的选择；短路计算和开关设备的选择；二次回路方案的确定及继电器保护的选择和整定；防雷保护与接地装置的设计；车间配电线路布线方案的确定；线路导线及其配电设备和保护设备的选择；以及电气照明的设计，还有电路图的绘制。
关键词：电能变电所变压器继电器接地装置目录1,绪论1.1 变电所的发展概况及前景展望1.2 课题内容与设计要求及任务1.2.1 设计目的1.2.2 设计要求1.2.3 设计依据1.2.4 供电设计必须遵循的一般原则2, 变电所设计2.1 变电所的负荷计算2.1.1 变电所的负荷分级及负荷计算的目的2.1.2 负荷计算的方法2.1.3 各车间变电所的负荷计算2.2 无功功率补偿及其计算2.2.1 无功功率补偿的目的2.2.2 无功补偿的方法2.2.3 各车间变电所的无功补偿计算2.3 变电所主变压器台数和容量、型式的确定2.3.1 主变压器台数的选择2.3.2 主变压器容量的选择2.3.3 各车间变电所主变压器的选择2.3.4 变电所型示的选择2.3.5 变电所的位置选择2.3.6 厂负荷中心的估算方法2.4 变电所主接线方案的选择2.4.1 安全性2.4.2 可靠性2.4.3 灵活性2.4.4 经济性2.5 进出线的选择2.5.1 选择计算、校验方法2.5.2 变电所进出线的选择2.6 短路电流的计算2.6.1 短路电流计算2.7 变电所一次设备的选择2.7.1 一次设备选择的要求2.7.2 一次设备校验应满足的条件2.7.3 各车间变电所的一次设备的选择与校验2.8 二次回路方案的选择及继电保护的整定2.8.1 二次回路的定义与分类2.8.2 二次回路的意义2.8.3 二次回路方案的选择与继电保护的整定2.9 变电所防雷保护和接地装置2.9.1 变电所的防雷措施2.9.2 变电所的防雷保护设计2.9.3 变电所公共接地装置的设计2.10 变电所电气照明2.10.1 照明的要素2.10.2 照明供电系统保护装置的选择3, 低压配电线路设计3.1 车间配电线路布线方案的确定3.1.1 车间配电线路设计的一般要求3.1.2 车间配电系统布线方案的选择3.2 线路导线及其配电设备和保护设备的选择3.2.1 线路导线的选择3.2.2 配电设备的选择3.2.3 保护设备的选择3.3 车间电气照明3.3.1 电气照明的重要性3.3.2 合理照明的要素4，参考文献5，结束语6，致谢1,绪论众所周知，电能是现代工业生产的主要能源和动力，是实现生产自动化的重要物质基础。
10kV 配电线路设计分析
10kV 配电线路设计分析【摘要】在电力工程中，配电线路的安全运行关系着整个电力工程的实施和运行，在配电线路设计阶段，就要对各个部分进行合理的安排和配置；本文就针对10kV配电线路的设计展开分析。
【关键词】10kV配电线路；设计随着经济建设的快速发展，人民生活水平的不断提高，电力客户对电能质量的要求也越来越高。
由于电力的生产、供应和销售是同步进行的，这就要求提高配电线路的质量，保证整个电力系统的安全可靠运行，同时保障供电企业的经济效益得到实现。
1 10kV线路设计流程配电线路的设计受到很多因素的影响，在进行设计的过程中每一个步骤都必须要确切地落实到位（1）在接受任务之后，对线路起点、终点和导面截面进行明确。
（2）掌握沿途地形，在地形图上初步选定路径方案，并进行现场的勘测计算，绘制出路径图。
（3）根据实际情况，气象、导线截面、转角、档距和现场地质地形等，选择杆塔的型式。
（4）根据设计列出所需设备材料的清单，套用现行的定额、计费程序编制工程预算。
（5）对各个方案进行技术经济的对比，确定最佳的方案。
并对其进行整理完善，形成全套设计资料。
2 10kV配电线路的设计10kV配电线路设计通常包括四个部分，即整体编制说明、机电、杆塔以及基础等。
2.1 线路整体编制说明线路整体编制说明主要包括三个部分，即设计依据、线路走径以及工程概况。
其中线路设计依据是整个设计工作的基本原则，要与施工当地的具体环境相符，线路的设计要严格执行相关文件以及标准规程。
具体而言，设计依据包括工程设计任务书、批准文号、电力系统设计文件（要经过审核批准）、上级或者设计单位的相关文件、设计合同等文件资料。
线路走径在选择线路转角与线路曲折系数时，为了体现出路径方案的优势，要充分考虑各种交通条件、地质条件、特殊气象区、森林资源与矿产资源等。
路径选择是配电线路设计中非常重要的工作环节，其直接影响着工程投资以及后续施工通道的协调等，并且设计方案的确定也要以所选择的路径为基础。
10kV 变电所设计 毕业设计
摘要电能是现代工业生产的主要能源和动力。
随着现代文明的发展与进步，社会生产和生活对电能供应的质量和管理提出了越来越高的要求。
学校供电系统的核心部分是变电所。
因此，设计和建造一个安全、经济的变电所，是极为重要的。
此学校供电设计包括：负荷的计算及无功功率的补偿；变电所主变压器台数和容量、型式的确定；变电所主接线方案的选择；短路计算和开关设备的选择；防雷保护与接地装置的设计；还有电路图的绘制。
本变电所设计首先对负荷进行了统计计算，无功功率的补偿；根据负荷的性质和负荷统计计算的结果进行了变压器的选择；结合各种接线方式的特点和应用范围，本次电气主接线采用单母线分段的电气主接线形式；短路电流计算部分包括短路的危害、短路点的选择、短路计算的方法及其具体数值计算；电气设备选择部分包括电气设备选择的原则以及断路器、电流互感器等的选择与校验；配电装置采用的是成套配电装置；防雷保护采用避雷带防直击雷保护。
关键词：变电所；变压器；电气主接线；短路计算；设备选择；接地装置AbstractElectricity is the major energy and power of modern industrial production. The social production and life put forward high requirements on the quality and management of the supply of the electrical power with the progress of modern civilization. The key part of the supply system of power of school is the substation. Therefore, it is very important to design and build a safe and economical substation. The design of power supply of the school including: load calculation and reactive power compensation; the numbers, volume and type of main transformer of substation; the choice of the wiring schemes of the substation; the choice of short circuit calculation and the switch equipment; the design of lightning-protection and grounding device and the drawing of circuit diagram.The design of the substation calculates the load firstly and makes up the reactive power. The substation chooses the right transformer according to the nature and statistical calculation of load. The main electrical wiring adopts the form of segmentation of single bus combining with the characteristics of various kinds of connection lines and the scope of application. The current calculation of short circuit includes the harm of short circuit, the choice of points of short, the method of the calculation of short and the calculation of specific numerical value. The selective part of electrical equipment contains the selective principle of electrical equipment and the choice and calibration of circuit breaker and current transformer. Power distribution equipment adopts complete equipment. Lightning-protection adopts the protection of lightning-protection with anti-lightning directly.Key word: Substation; Transformer; The main electrical wiring; Short circuit calculation; Equipment selection; The design with the earth device目录1 绪论 (1)1.1变电所的发展状况 (1)1.2变电所设计的原则 (1)1.3变电所设计的要求 (2)1.4变电所设计的步骤 (2)1.5原始资料 (3)2 负荷统计及变压器的选择 (4)2.1负荷计算 (4)2.2无功功率补偿 (6)2.3变压器的选择 (8)2.3.1 变压器的类型 (9)2.3.2 变压器台数、容量及型式的选择 (9)2.3.3 主变压器的选择 (10)3 变电所主接线的设计 (12)3.1主接线设计的基本要求 (12)3.2主接线的选择原则 (13)3.3主接线的选择 (13)4 短路电流计算 (17)4.1短路的原因及类型 (17)4.2短路的危害 (17)4.3短路计算的目的及方法 (18)4.4短路计算 (21)5 电气设备的选择及校验 (23)5.1电气设备选择的原则 (23)5.2配电装置 (24)5.2.1 高压开关柜的选择 (25)5.2.2 低压配电屏的选择 (25)5.3开关设备的选择 (26)5.4互感器的选择 (29)5.5母线的选择 (31)6 变电所所址的选择与总体布置 (33)6.1变电所所址选择的一般原则 (33)6.2变电所总体布置的要求 (33)7 变电所的防雷 (36)7.1变电所直击雷过电压保护 (36)7.2雷电入侵波过电压保护 (37)总结 (39)致谢 (40)参考文献 (41)1 绪论随着社会的不断发展，电能变得越来越重要，它是现代工业生产的主要能源和动力，也是人们日常生活中不可或缺的一部分。
浅谈电力工程中10kv配电线路设计
浅谈电力工程中10kv配电线路设计电力工程是一个极为复杂且精密的领域，其中10kv配电线路设计便是其中的一个重要局面。
通过对电力工程中10kv配电线路设计的理解和掌握，可以更好地保障人们的电力用能需求，实现可持续发展。
一、 10kv配电线路设计的意义10kv配电线路是指将电力从输电线路传递到主变压器，并将其变成可供用户使用的电能的电力线路。
在现代化电力系统中，10kv变电站是电力系统中的一个重要枢纽，它将高压电力转换成中压电力，通过分配它们到不同的配电站、变压器或直接向大型工业用户提供电力。
10kv配电线路设计的合理性，不仅能更好地保障人们的电力用能需求，而且还能极大地提高电力系统的安全运行水平。
因此，它的设计必须严格遵循各项规范和标准。
二、 10kv配电线路设计的重要因素10kv配电线路设计中，各种因素都非常重要，其中最核心的因素包括电缆的选择、线路电容和电阻等电学参数、保护和制动、变压器振铃和继电器选择等等。
电缆的选择是10kv配电线路设计中必不可少的一环，可以同时影响到线路的质量和成本。
在电缆的选择过程中，需要考虑到其电阻和损耗以及线径和盘长的比例等因素。
只有经过仔细的实验及运算，才能得出合理的电缆选择方案。
线路电容和电阻等电学参数同样非常重要。
主要体现在对于工程耗能和电流损耗控制等方面，在线路设计中起到不可替代的作用。
保护和制动对于10kv配电线路的保障和控制来说，同样是必要的。
保护可以预防电力故障并避免损失。
而制动是指通过电压或电流的控制来实现对线路等运行的控制。
这些保障性措施对于实现10kv配电线路稳定、高效、安全的运行，有着至关重要的作用。
变压器振铃和继电器选择也同样重要，影响到电力质量的稳定和发展。
变压器振铃是指变压器噪声和振动的问题，需要在设计中付出很大的努力。
同时，因为每个线路都是互相联系的，继电器选择也需要在充分考虑线路连接和互动的情况下进行。
三、总结10kv配电线路设计是电力工程中不可或缺的一环。
毕业论文《车间变电所及配电线路设计》
辽宁科技大学继续教育学院毕业设计(论文)题目：车间变电所及配电线路设计函授站点：本溪年级专业：2014级电气工程及其自动化本科进修班学生：李福存2019年5月10日1内容摘要本设计针对公司联合车间供配电系统进行的。
根据公司地理位置及用电情况，采用双回路10KV供电，三类负荷，电源点在距离工厂1.5公里之外的三范变电所。
本着安全可靠、技术先进、经济合理的要求，通过负荷计算、短路电流计算选择各级变电站的变压器容量及其它主要电气设备。
经过优化计算, 科学合理对配电间进行选址、布局, 最大化的为企业节省投资及运行成本。
为供配电系统方面的安全稳定可靠运行提供保证。
关键词：供配电系统；负荷计算；短路电流计算；继电保护；防雷保护；2目录内容摘要 (2)引言 (4)1 负荷计算及变压器的选择 (5)1.1 负荷计算的目的 (5)1.2 负荷计算的方法及主要原始资料 (5)1.3 按需要系数法确定负荷计算 (7)1.4 车间变压器选择 (8)2 短路电流的计算 (11)2.1 短路的概述 (11)2.2短路的形式 (11)2.3 电力网路中的短路电流计算 (12)3 导线及其截面的选择 (14)3.1 导线和电缆的选择 (14)3.2 导线截面选择及校验的方法 (14)4 车间高、低压电气设备及其选择 (17)4.1 高压电气选择条件 (17)4.2 高压电气选择 (17)4.3 低压电气的选择 (17)5 车间变电所所址选择及总体布置 (19)5.1 车间变电所所址选择要求 (19)5.2 车间变电所的总体布置及要求 (19)5.3 车间供电系统的主结线 (20)6 供电系统的继电保护 (21)6.1 继电保护概述 (21)6.2 继电保护方法 (22)6.3 车间变压器继电保护 (22)7 防雷保护 (24)致谢 (25)参考文献 (26)附录A：高压配电系统图附录B：低压配电系统图3引言车间变电所是车间供配电的重要组成部分，它直接影响整个车间供电的可靠运行，是联系工厂与车间的中间环节，起着变换和分配电能的作用。
电气自动化毕业设计论文范文模板
论文题目：基于智能控制算法的电力系统稳定性分析与改进摘要本论文主要研究了基于智能控制算法的电力系统稳定性分析与改进。
首先介绍了智能控制算法的概念以及电力系统稳定性研究的重要性和意义。
然后详细阐述了电力系统的基本构成、运行状态和稳定性概念，并探讨了电力系统稳定性的分析方法。
接下来，论文重点讲述了常见智能控制算法（如遗传算法、人工神经网络、蚁群优化算法和粒子群优化算法）在电力系统稳定性中的应用。
进一步地，我们利用深度学习技术建立了电力系统稳定性预测模型，并通过实例分析证明了该模型的有效性。
此外，论文还提出了基于各种智能控制算法（包括遗传算法、人工神经网络、蚁群优化算法和粒子群优化算法）的电力系统稳定性优化策略。
在实证研究部分，设计了相应的研究方案，进行了数据收集与处理，并对结果进行了深入的分析和讨论。
最后，论文总结了主要的研究成果，并对未来可能存在的问题和发展趋势进行了展望。
整体来看，本论文旨在通过智能控制算法提升电力系统的稳定性，以满足社会日益增长的能源需求。
关键词：智能控制算法；电力系统稳定性；深度学习；遗传算法；人工神经网络；蚁群优化算法目录第1章绪论 (1)1.1 引言 (1)1.2 智能控制算法概述 (1)1.3 电力系统稳定性研究背景和意义 (1)1.4 论文的主要研究内容和技术路线 (1)第2章电力系统稳定性的基本概念与理论 (2)2.1 电力系统的定义与构成 (2)2.2 电力系统的基本运行状态 (2)2.3 电力系统稳定性的基本概念 (2)2.4 电力系统稳定性分析方法 (2)第3章常见智能控制算法在电力系统稳定性中的应用 (3)3.1 遗传算法及其应用 (3)3.2 人工神经网络及其应用 (3)3.3 蚁群优化算法及其应用 (3)3.4 粒子群优化算法及其应用 (3)第4章基于深度学习的电力系统稳定性预测模型 (4)4.1 深度学习的基本原理 (4)4.2 基于深度学习的电力系统稳定性预测模型构建 (4)4.3 实例分析及效果评价 (4)第5章基于智能控制算法的电力系统稳定性优化策略 (5)5.1 基于遗传算法的电力系统稳定性优化 (5)5.2 基于人工神经网络的电力系统稳定性优化 (5)5.3 基于蚁群优化算法的电力系统稳定性优化 (5)5.4 基于粒子群优化算法的电力系统稳定性优化 (5)第6章实证研究 (6)6.1 研究方案设计 (6)6.2 数据收集与处理 (6)6.3 结果分析与讨论 (6)第7章结论 (7)7.1 主要研究成果总结 (7)7.2 存在的问题与未来展望 (7)致谢 (8)第1章绪论1.1 引言引言部分主要是对整个论文的主题、研究背景、重要性和相关领域的介绍。
电气自动化毕业设计论文范文模板
论文题目：电气自动化技术在电力系统中的应用摘要本论文探讨了电气自动化技术在电力系统中的应用。
首先介绍了研究背景和意义，对国内外的研究现状进行了分析，并阐述了论文的组织结构。
然后详细解释了电气自动化技术的定义、特点、发展历程以及主要内容。
接着，论述了电力系统的构成与功能，以及电气自动化技术的基本原理和在电力系统中的应用模式。
进一步地，通过实例分析了电气自动化技术在发电、输电、配电和用电等各个环节的具体应用。
最后，讨论了电气自动化技术对电力系统的影响，并对其未来的发展趋势和前景进行了展望。
总的来说，本文旨在全面介绍和探讨电气自动化技术在电力系统中的应用及其影响，以期推动相关领域的研究和发展。
关键词：电气自动化技术；电力系统；应用原理；具体应用；影响；前景展望目录第1章引言 (1)1.1 研究背景和意义 (1)1.2 国内外研究现状分析 (1)1.3 论文组织结构 (1)第2章电气自动化技术概述 (2)2.1 电气自动化技术定义及特点 (2)2.2 电气自动化技术的发展历程 (2)2.3 电气自动化技术的主要内容 (2)第3章电气自动化技术在电力系统中的应用原理 (3)3.1 电力系统的构成与功能 (3)3.2 电气自动化技术的基本原理 (3)3.3 电气自动化技术在电力系统中的应用模式 (3)第4章电气自动化技术在电力系统中的具体应用 (4)4.1 在发电环节的应用 (4)4.1.1 自动化控制在火力发电厂的应用 (4)4.1.2 自动化控制在水力发电厂的应用 (4)4.2 在输电环节的应用 (4)4.3 在配电环节的应用 (4)4.4 在用电环节的应用 (4)第5章电气自动化技术对电力系统的影响及前景展望 (5)5.1 对电力系统的影响 (5)5.2 未来发展趋势及前景展望 (5)致谢 (6)第1章引言1.1 研究背景和意义研究背景和意义：随着社会经济的快速发展，电力需求日益增长，电力系统的规模和复杂性也随之增加。
毕业设计(论文)-10kv变电所继电保护设计及分析[管理资料]
继电保护毕业设计课题：110kV变电所继电保护设计及分析导师：姓名：班级：日期：2011年3月10日前言电力生产过程有别于其他工业生产过程的一个重要特点，就是它的生产、输送、变换、分配、消费的几个环节是在同一个时间内同步瞬间完成。
电力生产过程要求供需严格动态平衡，一旦失去平衡生产过程就要受到破坏，甚至造成系统瓦解，无法维持正常生产。
随着经济的快速发展，负荷大幅度增加，使得电网规模不断扩大，高电压、大机组、长距离输电、电网互联的趋势，使电网结构越来越复杂，加强电力资源的优化配置，最大限度满足电力需求，保证电网的安全稳定成为人们探讨的问题之一。
虽然系统中有可能遭受短路电流破坏的一次设备都进行了短路动、热稳定度的校验，但这只能保证它们在短时间内能承受住短路电流的破坏。
时间一长，就会无一例外地遭受破坏。
而在供电系统中，要想完全杜绝电路事故是不可能的。
继电保护是一种电力系统的反事故自动装置，它能在系统发生故障或不正常运行时，迅速，准确地切除故障元件或发出信号以便及时处理。
可见继电保护是任何电力系统必不可少的组成部分，对保证系统安全运行、保证电能质量、防止故障的扩大和事故的发生，都有极其重要的作用。
因此设置一定数量的保护装置是完全必要的，以便在短路事故发生后一次设备尚未破坏的数秒内，切除短路电流，使故障点脱离电源，从而保护短路回路内的一次设备，同时迅速恢复系统其他正常部分的工作。
随着变电站继电保护技术进一步优化，大大提高了整个电网运行的安全性和稳定性，大大降低运行检修人员的劳动强度，继电保护技术将引起电力行业有关部门的重视，成为变电站设计核心技术之一。
目录第一章电气主接线 (1)第二章电气设备简介 (2)第三章继电保护基本知识 (4)第四章主变压器继电保护 (7)第五章110kV线路继电保护保护 (11)第六章结束语 (13)第六章参考文献 (14)110KV变电站继电保护设计及分析第一章电气主接线电气主接线是变电所电气设计的重要部分，也是构成电力系统的重要环节。
10kv变电站毕业设计解读
2.2 各电压等级的连接2.2.1 10KV电压级10KV出线回路多，发电机单机容量为100MW，根据设计规程规定，若每段母线超过24MW时，采用双母分段接线。
10KV电压最大负荷45MW，远小于2×100MW发电机组装机容量，即使在一台发电机检修的情况下，也可保证该电压级负荷要求。
为选择轻型电气设备，应在分段处加装母线电抗器，电缆馈线上装设线路电抗器。
2.2.2 35KV电压级本次设计中，35KV出线回路为3回。
根据《电力工程电气设计手册（电气一次部分）》：单母线接线：35~63KV配电装置的进出线回路数不超过3回。
双母线接线：35~63KV配电装置的进出线回路数超过8回。
35~63KV配电装置一般不装设旁路母线。
所以该电压等级采用单母线接线。
2.2.3 110KV电压级本次设计中，110KV出线回路为3回。
根据《电力工程电气设计手册（电气一次部分）》：单母线接线适用于110KV~220KV配电装置出现回路数3~4回。
110~220KV一般需要设置旁路母线或者旁路母线隔离开关。
设置旁路母线时，首先应采用母联或分段断路器兼作旁路断路器。
所以110KV电压级选择单母分段带旁母。
2.2.4 各电压等级的连接根据以上分析，再根据实际的情况考虑，然后将各个电压等级相连接，最终选择的电气主接线形式如图2.4所示10.5KV 35KV110KV15回馈线100MW100MW100MW100MW图2.4电气主接线形式第4章短路计算4.1 概述电力系统运行有三种状态：正常运行状态、非正常运行状态和短路故障。
在供电系统的设计和运行中，还要考虑到可能发生的故障以及不正常运行情况。
对供电系统危害最大的是短路故障。
短路电流将引起电动力效应和发热效应以及电压的降低等。
因此，短路电流计算是电气主接线的方案比较、导体及电气设备的选择、接地计算以及继电保护选择和整定的基础。
短路就是指不同电位导电部分之间的不正常短接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10KV输配电线路毕业设计 摘要:为了适应百候镇农村经济发展需要，需从百候镇35kV变电站新架设一条 10kV输配电线路。通过线路导线截面的选 择、线路的无功补偿、导线的防振等措 施改善电网结构 提高供电可靠性，解决农村电网线损高的问题。
关键词：路径走向、定位截面选择无功补偿杆塔结构 一、设计概述： 为了适应百候镇农村经济发展需要，解决百候镇双隆村、 石坪子林场、帽山村 用电负荷紧张局面，改善电网结构，提高供电可靠性，解决农村电网线损高的问题，支 持山区农村经济 建设,需从百候镇35kV变电站新架设一条10kV输配电线路。 二、线路路径走向、定位：
架空线路在地面上通过的地带称为线路路径。线路路径的 选择,要在做好调查 研究和方案比较的基础上，综合考虑地理地质、运行维护，基建施工，交通运输和路径 长度等因素，并经过技术经济比较的综合权衡之后，决定最佳路径方案。具体
选定线路路径时应注意到的有关问题以参照 《输配电线路施工》 课程第四章 第三节所罗列的最经济合理的线路路径选择条例。 路径确定之后,通过现场测量确 定杆位。常用测量工具是 花杆和线尺（百米尺，有条件时采用经纬仪。
对于规模较大、电压较高的线路工程，为了确保对地距离，又要充分利用杆高 和地形，做到安全节约,宜采用导线最大弧模板进行排定杆位，在选定线路路径和排定 杆位的同时要绘制 线路设计图。
一般35kV及以上工程要绘制纵断面图，本配电线路设计，由于工程规模较小，其 测量程序可简化，只需绘出平面图，并在图上分别标出地形、跨越物、杆位号、档距 长，导线规范和 是否设置拉线等内容即可。
1路径走向:经踏勘,线路工程提出如下路径方案：线路从百候变电站10kV构架 出线后,左转沿田坑子、横坑仔经高礤 水库，到双隆村;跨越双隆村至石坪子林场村 公路直到石坪子林场,右转到帽山村。全长5.70千米，曲折系数1.18路径详见路径 图。
2交通运输：本线路地处边远山区，主要运输道路有县城 至百候镇公路，线路途间 有乡村公路，小路可到达线路附近，材料中心站可设在大埔县供电局供销仓库。
3地形地物：本线路途径地形以山地为主,其中山地为75%,高山大岭25%,山上 多为松树、灌木和茅草。
经实地勘查跨越物；通讯线2处，小河1处。（详见线路施 工设计平面布置图 三、线路导线截面的选择： 输配电线路的导线是输送电能的主要元件。它在线路造价 所占重可达30%以 上，正确地选择导线截面，将直接关系到线路的投资规模和经济效益，使有限资金发挥 最大经济效益，达到投资与效益最佳匹配。
目前实际工作中有两种选择方法：①按允许的电压损失条 件选导线截面；②按金 属消耗量最小条件即经济电流密度，分段选择导线截面；后一种选择方法虽然比较科 学经济，但是由于本设计规模较小，为了简化设计、施工、方便维护、运行实 现系列 化,标准化，加快电力工业的建设速度，在同一电网中导线型号不宜选择得过多，因此 采用前一种设计选择导线截面方案。
现已知需架设的10kV线路长5.7千米，导线间的几何均距Dcp=1000mm,负荷 如图（1所示,单位用kV或kVAR表示,距离用km表示，总的电压损失允许值为 5%。
630KVA 250KVA 250KVA 1电压损失计算： △ U=10000 5%=500V 设 x 0=0.35km / Q , 丫 0=32 △ Ur= H U L Q ?刀0x =(1055 .016655. 33756. 184835. 0 +? +?? =97.27V △ U 0=^ U —△ Ur=500— 97.27=402.72V 2导线截面不变选择计算： S=H U U L P 00?? EY =(1072. 402321055. 025055. 35006. 111303??? +? +? ~ 28.9mm 2 式中:Q —无功功率 △ U —电压损失L—线路长度UH —额定电压P —有功功 率ro —导线电阻
选用LGJ — 35型导线 因实际截面35mm 2,大于28.9mm 2,且LGJ — 35在Dcp=1000mm时，其单位 长阻抗为 km j j /366. 085. 000 Q +=+x 丫
校验:① 电压损耗为： 101 =U (([366. 037585. 05006. 1366. 084885. 0113? +? +?? +? (]55. 0366. 016685. 025055. 3?? +? +? =417.97V △ U AC = %18. 4%10010000 97. 417 P全线 ② 机械强度： ③ 发热温度：由表查得LGJ — 35长期允许最大电流为10 =175A, 得实际线路最大电流为：(A 57. 8110 384822 P+=I 远小于导线允许最大电流故满足发热条件的要求。 四、线路的无功补偿： 为了减少线路的电能损耗，减少线路传输的无功电能，提高线路的功率因数，同时 也为了提高线路末端的电压质量，可在10kV线路上采用安装并联电容器组的方法， 使功率因数得到 大幅度提高，改善电压质量，使10kV考核线损得以明显下降。 电容 器组的接线方法有四种:1三只单相电容器接自动投 退装置,通过跌落式保险接入线 路。2三只单相电容器直接通 过跌落保险接入线路。3三只单相电容器尾端接高 压保险丝，套保险管(10~15cm接入线路。4三相电容器通过跌落保险 接入线路。第一种方法是目前常用的一种接线方法，虽然投资较大，安装复杂,但工作稳定， 检修方便。一旦某相跌落式保险或电 容器故障,巡视人员能及时发现，断开跌落保 险就可直接更换，并能根据线路负荷大小自动投退。本设计因此采用第一种电容 器 组接线方法。
而安装电容器组应遵循的原则是，一条线路上可分别安装一组或多组电容器，安 装几组视线路上负荷而定。但一般一条 线路上安装的电容器组不宜超过 3组，超过 3组时对降低线损 的效果不再明显。但可明显地提高线路末端电压。
如果线路上的电容器安装2组时，应多采用前两种接线方 法相互配合的接线方 式:一组通过一套自动投退装置及跌落保 险接入线路，另外一组直接通过跌落保险接 入线路。当线路负 荷大时，两组都正常工作；当需减少补偿电容容量时，带自动投退 装置的一组自动退出工作，这种运行方式既合理又节能。现已知线路a点双隆村的 变压器容量为630kVA , 10/0.4kV; b点石坪子林场，c点帽山村的变压器容量各为 250kVA , 10/0.4kV。满载时，补偿前功率因数cos ?=0.6,现要求功率 因数达到cos ?2=0.9。
1求用户的有功功率： a 点:P=S coS?1= 630 06 = 378 (kW c、b 点:P=S coS?1= 250 06 = 189 (kW 查三角函数表达式运算得cos ?和tg ?的对应值为: cos ?等于:0.6、0.9、1.0 tg ?等于:1.33、0.48、0、 补偿容量为： a 点△ Q = P(tg ?1——tg?2=378 总.33— 0.48 =321.3 (kVAR c、b 点△ Q = P(tg ?1——tg?2 =150X1.33— 0.48 =127.5 (kVAR 查《电力容器参数》表,a点选YL0.4 — 20— 1型并联电容器16台（容量 16>20=320kvar ; b 点选 YL0.4 — 20— 1 型并联电容器 6 台（容量 6 X0=120kvar ; c 点选YL0.4 — 20— 1型并 联电容器6台（容量6 X0=120kvar ;
重述:上述计算是针对变压器出现最大负荷时进行的，即满足了无功补偿的最大 需要，而在运行中，某一段时间的实际 负荷，全低于最大负荷，此时用户所需的无功功 率也会减少,如电容器仍按全部补偿容量投入，则会出现 过补偿”问题,所以在设计 时可将一定容量的电容器，有计划的接成几组，使用时可按不同的无功需要随时进行 投切。
因此，计算所选用的a点双隆村的16台电容器，可分为两组，每组8台，b点石 坪子林场与c点帽山村的6台电容器,各可分为两组，每组3台。
五、线路机电部分： 1气象条件: 根据梅州市气象资料和现有线路运行经验，本输电线路气 象条件采用广东省第I类气象区，其气象条件如下： 气象条件 气温CC） 风速(m/s) 冰厚（mm） 最高气温 40
0 0
最低气温 T0 25 0
最大风速 _5
0 0
覆 冰 15 10 5
大气过电压 15
10 0
内部过电压 15 15 0
年平均气温 20 0 0
安装情况 -5
10 0
事故情况 -5
0 0
2导线结构：
本工程选择导线型号LGJ — 35/6钢芯铝绞线，设计安全系 数K=2.5,最大使用 张力N,导线的结构和使用情况见表：导线的结构和使用情况
