【CN209590684U】计算机外设集中连接设备【专利】
【CN209447548U】一种外接式硬盘盒装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920402386.7(22)申请日 2019.03.27(73)专利权人 海林电脑科技（深圳）有限公司地址 518000 广东省深圳市光明区玉塘街道玉律社区第六工业区第一栋(72)发明人 林海鹏 (74)专利代理机构 深圳市汇信知识产权代理有限公司 44477代理人 赵英杰(51)Int.Cl.G11B 33/04(2006.01)G11B 33/12(2006.01)(54)实用新型名称一种外接式硬盘盒装置(57)摘要本实用新型提供一种外接式硬盘盒装置，包括指示盘、刷头、转轴、导电刷头、转轴电刷、硬盘槽以及线路槽，硬盘盒内部安装有指示盘，指示盘内环形侧面安装有刷头，刷头内部安装有转轴，指示盘内环形侧面安装有导电刷头，转轴环形侧面左右两侧固定有转轴电刷，该设计解决了原有外接硬盘没有硬件加密，内容容易被盗取的问题，硬盘盒内部后侧开设有硬盘槽，硬盘盒内部开设有线路槽，该设计解决了原有不能多种硬盘接入的问题，本实用新型结构合理，便于外接硬盘实现硬件加密，多种硬盘接入，实用性强。
权利要求书1页 说明书3页 附图3页CN 209447548 U 2019.09.27C N 209447548U权 利 要 求 书1/1页CN 209447548 U1.一种外接式硬盘盒装置，包括硬盘盒、硬件加密机构、插卡机构、后塞以及USB接头，其特征在于：所述硬盘盒上侧设置有硬件加密机构，所述硬盘盒内部设置有插卡机构，所述硬盘盒后端面安装有后塞，所述硬盘盒前端面安装有USB接头；所述硬件加密机构包括指示盘、刷头、转轴、导电刷头以及转轴电刷，所述硬盘盒内部安装有指示盘，所述指示盘内环形侧面安装有刷头，所述刷头内部安装有转轴，所述指示盘内环形侧面安装有导电刷头，所述转轴环形侧面左右两侧固定有转轴电刷；所述插卡机构包括硬盘槽、接头一、转接头、线路槽以及接头二，所述硬盘盒内部后侧开设有硬盘槽，所述硬盘槽前侧安装有接头一，所述接头一前侧安装有转接头，所述硬盘盒内部开设有线路槽，所述硬盘盒内部后侧安装有接头二。
【CN209730286U】一种新型计算机USB接口【专利】
包括后挡板、调节块、连接块、调节槽、容纳槽、前 挡板 、磁铁片以 及连接板 ，容纳槽开设在笔记本 主体内部右侧，USB接口一和USB接口二之间开设 有调节槽 ，调节槽内部安装有连接块 ，连接块 左 端面安装有连接板 ，连接板前端面安装有前挡 板 ，连接板后端面安装有后挡板 ，前 挡板安装在 容 纳 槽内 部 前 侧 ，后 挡板 安 装 在容 纳 槽内 部 后 侧 ，连接块右端面安装有调节块 ，磁铁片安装在 前 挡板前端面 ，磁铁片安装在后挡板后端面 ，该 设计解决了原有计算机USB接口没有防护结构的 问题，本实用新型结构合理，方便保护USB接口 ， 防护效果，使用寿命长。
技术领域 [0001] 本实用新型是一种新型计算机USB接口，属于计算机配件技术领域。
背景技术 [0002] 计算机俗称电脑，是现代一种用于高速计算的电子计算机器，可以进行数值计算， 又可以 进行逻辑计算 ，还具有存储记忆功能。是能 够按照程序运行 ，自 动、高速处理海量数 据的现代化智能电 子设备。由 硬件系统 和软件系统所组成 ，没有安装任何软件的 计算机称 为裸机。计算机种类可分为超级计算机、工业控制计算机、网络计算机、个人计算机、嵌入式 计算机五类 ，较先进的 计算机有生物计算机、光子计算机 、量子计算机等。在计算机的 配件 中，USB接口是不可或缺的一部分。 [0003] 现有的计算机USB接口没有防护结构，大多计算机的USB接口为开放式、敞口式 ， USB接口 长时间使 用后 ，USB接口内会沾染较多灰尘以 及生锈 ，清理十分 ，USB接口的 使 用寿 命也大大缩短，现在急需一种新型计算机USB接口来解决上述出现的问题。
所述防护机构包括后挡板、调节块、连接块、调节槽、容纳槽、前挡板、磁铁片以及连接 板，所述容纳槽开设在笔记本主体内部右侧，所述USB接口一和USB接口二之间开设有调节 槽，所述调节槽内部安装有连接块，所述连接块左端面安装有连接板，所述连接板前端面安 装有前挡板，所述连接板后端面安装有后挡板，所述前挡板安装在容纳槽内部前侧，所述后 挡板安装在容纳槽内部后侧 ，所述连接块右端面安装有调节块 ，所述磁铁片安装在前 挡板 前端面，所述磁铁片安装在后挡板后端面。

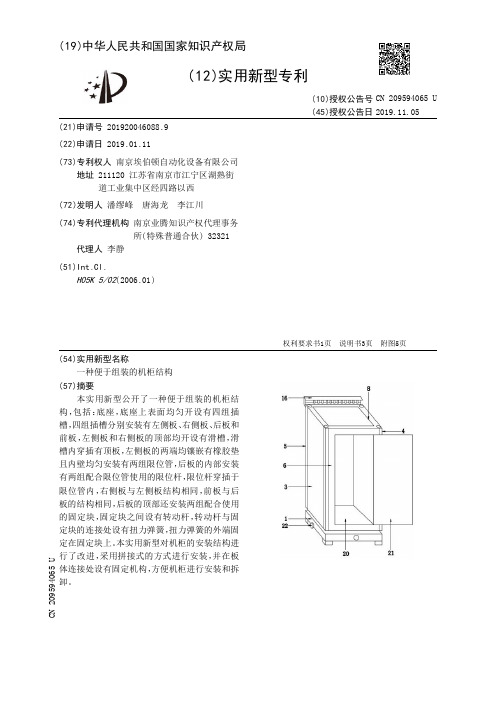

【CN209594065U】一种便于组装的机柜结构【专利】
实用新型内容 [0004] 本实用新型的目的在于提供一种便于组装的机柜结构，解决了背景技术中所提出 的问题，满足实际使用需求。 [0005] 为实现上述目的 ，本实用新型提供如下技术方案：一种便于组装的机柜结构，包 括：底座，所述底座上表面均匀开设有四组插槽，四组所述插槽分别安装有左侧板、右侧板、 后板和前板，所述左侧板和右侧板的顶部均开设有滑槽，所述滑槽内穿插有顶板，所述左侧 板的两端均镶嵌有橡胶垫且内壁均匀安装有两组限位管，所述后板的内部安装有两组配合 限位管使用的限位杆 ，所述限位杆穿插于限位管内 ，所述右侧板与左侧板结构相同 ，所述前 板与后板的结构相同 ； [0006] 所述后板的顶部还安装两组配合使用的固定块，所述固定块之间设有转动杆，所 述转动杆与固定块的 连接处设有扭力弹簧 ，所述扭 力弹簧的 外端固定在固定块上 ，所述转 动杆的 一 侧焊接有把手且 另一 侧连接有压板 ，所述压板的中部设有拉 力弹簧 ，所述拉 力弹 簧的上端固定在压板上且下端固定在后板的顶部，所述压板的末端还均匀安装有若干组插 杆。 [0007] 作为本实用新型的一种优选实施方式，所述顶板的一端均匀开设有若干组卡槽， 所述卡槽与插杆配合使用。 [0008] 作为本实用新型的一种优选实施方式，所述前板上开设有窗口且一侧通过合页转 动连接有门板，所述门板上安装有开关把手。 [0009] 作为本实用新型的一种优选实施方式，所述左侧板、右侧板、后板和前板与插槽的 连接处均穿插有栓杆。 [0010] 与现有技术相比，本实用新型的有益效果如下： [0011] 本方案对机柜的安装结构进行了改进，采用拼接式的方式进行安装，并在板体连 接处设有固定机构 ，方便机柜进行安装和拆卸 ，无需使 用专门的 拆卸工具 ，结构简单 ，便于 使用和操作。
2 .根据权利要求1所述的一种便于组装的机柜结构，其特征在于：所述顶板（8）的一端 均匀开设有若干组卡槽（19），所述卡槽（19）与插杆（18）配合使用。
【CN209233062U】一种计算机接口装置【专利】
2
CN 209233062 U
说 明 术领域 [0001] 本实用新型涉及计算机设备领域，尤其是一种计算机接口装置。
背景技术 [0002] 计算机设备与外部设备进行通讯时需要用到串口设备，一般情况下串口设备需要 成对存在，用来完成计算机与外部设备的信息传递。计算机接口装置一般包括连接针脚和 连接端子，连接针脚和连接端子连接时通常通过螺栓连接，但由于螺栓上的螺纹圈数较多， 从而使计算机接口对接作业较为繁琐。使用螺栓固定在反复拆卸后会出现螺栓滑丝的现 象，螺栓滑丝后将无法保证计算机接口装置的正常工作。 [0003] 现有的计算机接口装置安装后，会出现接口处灰尘堆积的问题，而且计算机接口 装置通过螺栓与计算机接口固定，如果计算机接口装置受到挤压或碰撞不仅会对算机接口 装置造成损坏同时还有可能会对计算机内部的元器件造成损坏。
3 .根据权利要求1所述的一种计算机接口装置，其特征在于，所述针脚外壳（2）的后端 两侧均开设有矩形凹槽，所述矩形凹槽内放置有手柄（7），所述矩形凹槽与手柄（7）之间通 过转轴转动连接。
4 .根据权利要求1所述的一种计算机接口装置，其特征在于，所述第一防护壳（4）的长 度大于第二防护壳（3）的长度且第一防护壳（4）的长度大于针脚与端子组合后针脚外壳（2） 与端子外壳（1）之间的间距。
所述扣锁机构包括手柄（7）和挂环（8），所述手柄（7）设置在针脚外壳（2）的两侧，所述 针脚外壳（2）呈内部中空的 工字形 ，针脚外壳（2）与手柄（7）转动连接 ，所述手柄（7）远离针 脚外壳（2）的后端的一侧通过转轴转动连接有挂环（8）。

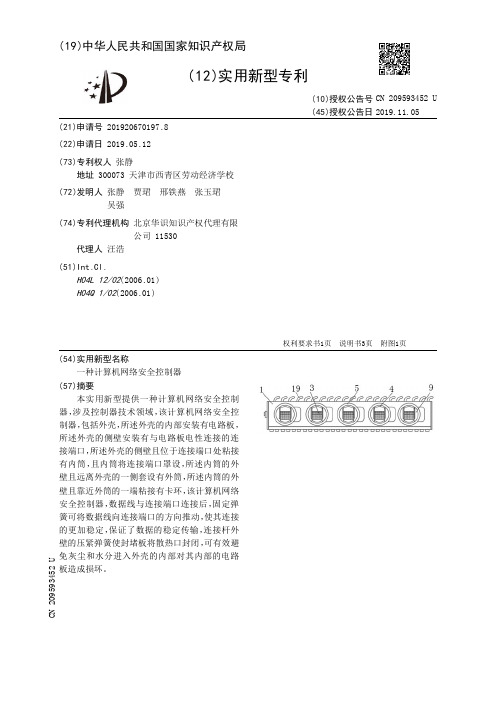

【CN209593452U】一种计算机网络安全控制器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920670197.8(22)申请日 2019.05.12(73)专利权人 张静地址 300073 天津市西青区劳动经济学校
(72)发明人 张静 贾珺 邢铁燕 张玉珺 吴强
(74)专利代理机构 北京华识知识产权代理有限公司 11530代理人 汪浩
(51)Int.Cl.H04L 12/02(2006.01)
H04Q 1/02(2006.01)
(54)实用新型名称一种计算机网络安全控制器(57)摘要本实用新型提供一种计算机网络安全控制器，涉及控制器技术领域，该计算机网络安全控制器，包括外壳，所述外壳的内部安装有电路板，所述外壳的侧壁安装有与电路板电性连接的连接端口，所述外壳的侧壁且位于连接端口处粘接有内筒，且内筒将连接端口罩设，所述内筒的外壁且远离外壳的一侧套设有外筒，所述内筒的外壁且靠近外筒的一端粘接有卡环，该计算机网络安全控制器，数据线与连接端口连接后，固定弹簧可将数据线向连接端口的方向推动，使其连接的更加稳定，保证了数据的稳定传输，连接杆外壁的压紧弹簧使封堵板将散热口封闭，可有效避免灰尘和水分进入外壳的内部对其内部的电路板造成损坏。
权利要求书1页 说明书3页 附图1页CN 209593452 U2019.11.05
CN 209593452 U1.一种计算机网络安全控制器，包括外壳（1），其特征在于，所述外壳（1）的内部安装有电路板（2），所述外壳（1）的侧壁安装有与电路板（2）电性连接的连接端口（3），所述外壳（1）的侧壁且位于连接端口（3）处粘接有内筒（4），且内筒（4）将连接端口（3）罩设，所述内筒（4）的外壁且远离外壳（1）的一侧套设有外筒（5），所述内筒（4）的外壁且靠近外筒（5）的一端粘接有卡环（6），所述外筒（5）的内壁且靠近内筒（4）的一侧粘接有与内筒（4）相适配的内环（7），所述内筒（4）的外壁且位于内环（7）与卡环（6）之间套设有固定弹簧（8），所述外筒（5）的内部且远离内筒（4）的一侧插接有卡板（9），且卡板（9）的侧壁卡接有限位条（10）。2.根据权利要求1所述的一种计算机网络安全控制器，其特征在于：所述外壳（1）的内壁一侧安装有风扇（12），所述外壳（1）的外壁安装有有风扇（12）电性连接的开关，所述外壳（1）的外壁且与风扇（12）相对的一侧开设有散热口（15），所述散热口（15）的内部插入有连接杆（16），所述连接杆（16）位于外壳（1）外部的一端连接有与散热口（15）相适配的封堵板（18），所述连接杆（16）位于外壳（1）内部的一端连接有接风板（13），所述连接杆（16）的外壁且位于外壳（1）内部套接有压紧弹簧（17）。3.根据权利要求2所述的一种计算机网络安全控制器，其特征在于：所述接风板（13）靠近风扇（12）的一侧开设有凹口（14），且凹口（14）内壁圆滑。4.根据权利要求1所述的一种计算机网络安全控制器，其特征在于：所述外壳（1）的顶部卡接有圆弧状的导热铜片（19），且导热铜片（19）的侧壁延伸至外壳（1）的内部。5.根据权利要求1所述的一种计算机网络安全控制器，其特征在于：所述卡板（9）靠近内筒（4）的一侧粘接有橡胶片（11），且橡胶片（11）的外壁开设有毛面。

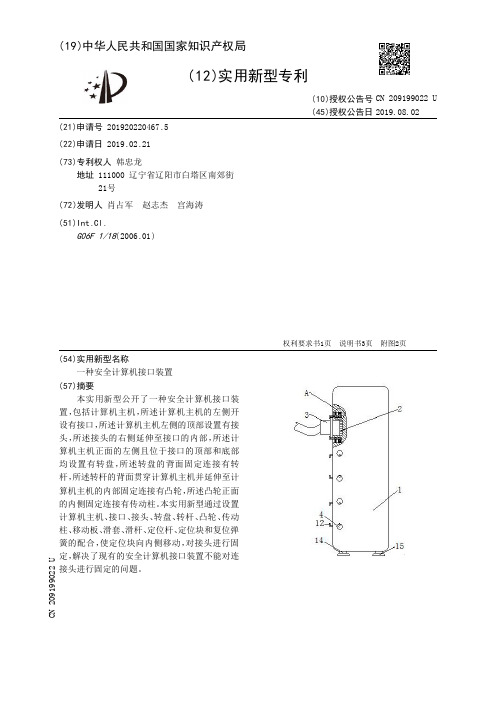

【CN209199022U】一种安全计算机接口装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920220467.5(22)申请日 2019.02.21(73)专利权人 韩忠龙地址 111000 辽宁省辽阳市白塔区南郊街21号(72)发明人 肖占军 赵志杰 宫海涛 (51)Int.Cl.G06F 1/18(2006.01)(54)实用新型名称一种安全计算机接口装置(57)摘要本实用新型公开了一种安全计算机接口装置，包括计算机主机，所述计算机主机的左侧开设有接口，所述计算机主机左侧的顶部设置有接头，所述接头的右侧延伸至接口的内部，所述计算机主机正面的左侧且位于接口的顶部和底部均设置有转盘，所述转盘的背面固定连接有转杆，所述转杆的背面贯穿计算机主机并延伸至计算机主机的内部固定连接有凸轮，所述凸轮正面的内侧固定连接有传动柱。
本实用新型通过设置计算机主机、接口、接头、转盘、转杆、凸轮、传动柱、移动板、滑套、滑杆、定位杆、定位块和复位弹簧的配合，使定位块向内侧移动，对接头进行固定，解决了现有的安全计算机接口装置不能对连接头进行固定的问题。
权利要求书1页 说明书3页 附图2页CN 209199022 U 2019.08.02C N 209199022U权 利 要 求 书1/1页CN 209199022 U1.一种安全计算机接口装置，包括计算机主机（1），其特征在于：所述计算机主机（1）的左侧开设有接口（2），所述计算机主机（1）左侧的顶部设置有接头（3），所述接头（3）的右侧延伸至接口（2）的内部，所述计算机主机（1）正面的左侧且位于接口（2）的顶部和底部均设置有转盘（4），所述转盘（4）的背面固定连接有转杆（5），所述转杆（5）的背面贯穿计算机主机（1）并延伸至计算机主机（1）的内部固定连接有凸轮（6），所述凸轮（6）正面的内侧固定连接有传动柱（7），所述传动柱（7）的外侧设置有移动板（8），所述移动板（8）的右侧与计算机主机（1）的内壁滑动连接，所述移动板（8）的左侧固定连接有滑套（9），所述滑套（9）的内部滑动连接有滑杆（10），所述滑杆（10）的顶部和底部均与计算机主机（1）的内壁固定连接，所述滑套（9）的左侧固定连接有定位杆（11），所述定位杆（11）的左侧贯穿计算机主机（1）并延伸至计算机主机（1）的外部固定连接有定位块（12），所述定位块（12）的右侧与接头（3）接触，所述移动板（8）的外侧固定连接有复位弹簧（13），所述复位弹簧（13）的外侧与计算机主机（1）的内壁固定连接。
【CN209725690U】一种新型计算机显示器连接装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920208611.3(22)申请日 2019.02.16(73)专利权人 张皓然地址 155100 黑龙江省双鸭山市尖山区西平行路房管处住宅楼3单元502室(72)发明人 张皓然 (74)专利代理机构 哈尔滨龙科专利代理有限公司 23206代理人 高媛(51)Int.Cl.F16M 11/10(2006.01)F16M 11/18(2006.01)F16M 11/28(2006.01)H02G 3/04(2006.01)(54)实用新型名称一种新型计算机显示器连接装置(57)摘要本实用新型公开了一种新型计算机显示器连接装置，包括计算机显示屏，所述计算机显示屏左侧外壁靠近中部位置设置有固定板，所述固定板下部位置设置有插线块，所述固定板左侧外壁位置设置有固定块，所述固定块远离固定板一端转动连接有连接头，所述连接头下部位置固定连接有加长杆，所述加长杆底部位置套接有固定套筒，所述加长杆底部位置通过固定螺栓与固定套筒固定连接，本实用新型涉及显示器技术领域，具体为一种新型计算机显示器连接装置，达到了解决传统电脑显示器连接装置缺少排线装置导致线路较为杂乱容易发生危险，同时传统的连接装置无法对显示器的高度和角度进行灵活调整问题的目的。
权利要求书1页 说明书3页 附图2页CN 209725690 U 2019.12.03C N 209725690U权 利 要 求 书1/1页CN 209725690 U1.一种新型计算机显示器连接装置，包括计算机显示屏（1），其特征在于：所述计算机显示屏（1）左侧外壁靠近中部位置设置有固定板（2），所述固定板（2）下部位置设置有插线块（3），所述固定板（2）左侧外壁位置设置有固定块（4），所述固定块（4）远离固定板（2）一端转动连接有连接头（5），所述连接头（5）下部位置固定连接有加长杆（6），所述加长杆（6）底部位置套接有固定套筒（7），所述加长杆（6）底部位置通过固定螺栓（8）与固定套筒（7）固定连接，所述固定套筒（7）正面和背部侧壁位置均设置有排线板（9），所述排线板（9）远离固定套筒（7）一侧外壁位置设置有线卡（10），所述固定套筒（7）底部位置设置有连接台（11），所述连接台（11）底部位置设置有底座（12），所述底座（12）侧壁位置开设有导线槽（13）。
【CN209298517U】一种计算机主板接头转换装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920193749.0(22)申请日 2019.02.13(73)专利权人 赣南医学院地址 341000 江西省赣州市医学院路1号(72)发明人 林如丹 陈澜祯 李晓鹏 (74)专利代理机构 北京华仲龙腾专利代理事务所(普通合伙) 11548代理人 李静(51)Int.Cl.H01R 31/06(2006.01)H01R 13/527(2006.01)H01R 13/52(2006.01)H01R 13/502(2006.01)H01R 13/621(2006.01)H01R 13/639(2006.01)(54)实用新型名称一种计算机主板接头转换装置(57)摘要本实用新型公开了一种计算机主板接头转换装置，包括固定板，所述固定板底部外壁通过焊接有底座，且底座底部外壁通过焊接有连接垫片，所述底座和固定板衔接处开有等距离分布的通孔，且通孔内壁插接有纵向接口端，所述固定板两侧外壁均通过焊接有固定块，且两个固定块顶部外壁均开有螺纹孔，两个所述螺纹孔内壁插接有固定螺栓，所述固定板顶部外壁通过焊接有顶板，且顶板一侧外壁通过螺钉固定有固定托板，所述固定托板顶部外壁开有两个连接孔，且两个连接孔内部焊接有两个接地端口。
本实用新型能够起到对固定板内侧电路的防水和防火的效果，促进了内侧电路的安全，能够起到对整体装置外部的防火效果，提高了接口端处的安全性。
权利要求书1页 说明书3页 附图2页CN 209298517 U 2019.08.23C N 209298517U权 利 要 求 书1/1页CN 209298517 U1.一种计算机主板接头转换装置，包括固定板（2），其特征在于，所述固定板（2）底部外壁通过焊接有底座（1），且底座（1）底部外壁通过焊接有连接垫片（9），所述底座（1）和固定板（2）衔接处开有等距离分布的通孔，且通孔内壁插接有纵向接口端（10），所述固定板（2）两侧外壁均通过焊接有固定块（3），且两个固定块（3）顶部外壁均开有螺纹孔，两个所述螺纹孔内壁插接有固定螺栓（4），所述固定板（2）顶部外壁通过焊接有顶板（16），且顶板（16）一侧外壁通过螺钉固定有固定托板（18），所述固定托板（18）顶部外壁开有两个连接孔（14），且两个连接孔（14）内部焊接有两个接地端口（7）。
【CN209592385U】一种OSFP电连接器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920540095.4(22)申请日 2019.04.19(73)专利权人 东莞铭普光磁股份有限公司地址 523343 广东省东莞市石排镇庙边王沙迳村中九路
(72)发明人 李志深 (74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 张春水 唐京桥
(51)Int.Cl.H01R 13/02(2006.01)
H01R 13/40(2006.01)
H01R 13/405(2006.01)
H01R 13/502(2006.01)
H01R 13/652(2006.01)
(54)实用新型名称一种OSFP电连接器(57)摘要本实用新型涉及连接器技术领域，具体公开一种OSFP电连接器，包括：若干信号端子，所述信号端子包括信号金属触片和注塑成型于所述信号金属触片上的信号绝缘块；所述信号绝缘块的中部设有信号定位孔；若干接地端子，所述接地端子包括接地金属触片和注塑成型于所述接地金属触片上的接地绝缘块；所述接地绝缘块的中部设有接地定位孔；绝缘本体胶芯，所述绝缘本体胶芯设有若干信号插槽和接地插槽。本实用新型提供的OSFP电连接器，具有较高的稳定性和可靠性。
权利要求书1页 说明书4页 附图3页
CN 209592385 U2019.11.05
CN 209592385 U1.一种OSFP电连接器，其特征在于，包括：若干信号端子(1)，所述信号端子(1)包括信号金属触片和注塑成型于所述信号金属触片上的信号绝缘块(103)；所述信号绝缘块(103)的中部设有信号定位孔(1031)；若干接地端子(2)，所述接地端子(2)包括接地金属触片和注塑成型于所述接地金属触片上的接地绝缘块(203)；所述接地绝缘块(203)的中部设有接地定位孔(2031)；绝缘本体胶芯(3)，所述绝缘本体胶芯(3)设有若干信号插槽和接地插槽；每个所述信号端子(1)插入一所述信号插槽中，每个所述接地端子(2)插入一所述接地插槽中；当信号端子(1)和接地端子(2)插入所述绝缘本体胶芯(3)中时，所有所述信号定位孔(1031)和接地定位孔(2031)对齐，所述绝缘本体胶芯(3)的侧面与所述信号定位孔(1031)和接地定位孔(2031)对应的位置设有让位缺口(301)。2.根据权利要求1所述的OSFP电连接器，其特征在于，所述信号绝缘块(103)和接地绝缘块(203)的顶部均设有倒勾凸台(4)，所述绝缘本体胶芯(3)还设有与所述信号插槽和接地插槽均连通并用于容纳所述信号绝缘块(103)和接地绝缘块(203)的内部容腔，所述内部容腔的顶部与所述倒勾凸台(4)对应的位置设有勾槽(302)，所述倒勾凸台(4)与所述勾槽(302)卡接。3.根据权利要求2所述的OSFP电连接器，其特征在于，所述内部容腔的开口端设有便于插入所述倒勾凸台(4)的倒角(303)。4.根据权利要求3所述的OSFP电连接器，其特征在于，所述倒勾凸台(4)包括一与所述倒角(303)配合的斜面(401)和一与所述勾槽(302)配合的竖直面(402)。5.根据权利要求1所述的OSFP电连接器，其特征在于，还包括：固定片(6)，所述固定片固设于所述绝缘本体胶芯(3)的底部。6.根据权利要求5所述的OSFP电连接器，其特征在于，所述绝缘本体胶芯(3)的底部设有定位凸台(5)，所述固定片(6)的中部设有定位通孔，所述定位凸台(5)插入所述定位通孔中。7.根据权利要求1所述的OSFP电连接器，其特征在于，所述信号金属触片包括分体式结构并相互绝缘的第一信号触片(101)和第二信号触片(102)。8.根据权利要求1所述的OSFP电连接器，其特征在于，所述接地金属触片包括一体式结构并相互电导通的第一接地触片(201)和第二接地触片(202)。9.根据权利要求1所述的OSFP电连接器，其特征在于，所述信号定位孔(1031)和接地定位孔(2031)均为矩形通孔。
【CN209528481U】一种计算机教学用方便交流的教学桌【专利】
交流的 教学桌 ，涉及教学桌领域 ，该计算机教学 用方便交流的 教学桌 ，包括底座 和支架 ，底座固 定连接在支架的底部，所述支架的顶部固定连接 有桌板 ，所述桌板的 顶部活 动镶嵌有旋转台 ，所 述旋转台的上表面设置有防滑层，所述旋转台的 内部活动连接有插板，所述插板的一侧贯穿旋转 台并延伸至旋转台的外部，所述插板搭接在桌板 的 上表面 ，所述桌板的 顶部开设有通线槽 ，所述 通线槽的 数量为三个 ，所述桌板的 正面 、背面 和 两 侧均设置有 抽屉。本实 用新型通过设置主桌 、 辅桌、旋转台、插板和插槽，解决了现有的计算机 教学用教学桌使学生坐的比较分散，不方便小组 成员之间交流信息的问题。
实用新型内容 [0004] (一)解决的技术问题 [0005] 针对现有技术的不足，本实用新型提供了一种计算机教学用方便交流的教学桌， 解决了现有的计算机教学用教学桌使学生坐的比较分散，不方便小组成员之间交流信息的 问题。 [0006] (二)技术方案 [0007] 为实现上述目的，本实用新型提供如下技术方案：一种计算机教学用方便交流的 教学桌 ，包括底座 和支架 ，底座固定连接在支架的 底部 ，所述支架的 顶部固定连接有桌板 ， 所述桌板的 顶部活动镶嵌有旋转台 ，所述旋转台的上表面设置有防 滑层 ，所述旋转台的内 部活 动连接有插板 ，所述插板的 一 侧贯穿旋转台并 延 伸至旋转台的 外部 ，所述插板搭接在 桌板的 上表面 ，所述桌板的 顶部开设有通线槽 ，所述通线槽的 数量为三个 ，所述桌板的 正 面、背面和两侧均设置有抽屉。 [0008] 优选的，所述桌板包括主桌和辅桌，所述辅桌呈V形 [0009] 优选的，三个所述通线槽分别设置在两个辅桌和主桌的上表面。 [0010] 优选的，所述插板呈T形，所述旋转台内部对应插板的位置处开设有插槽，所述插 槽的内壁与插板的表面活动连接。 [0011] 优选的，所述旋转台通过连接轴活动镶嵌在桌板的内部，且旋转台顶部所在的平 面位于桌板的上方。 [0012] (三)有益效果 [0013] 本实用新型提供了一种计算机教学用方便交流的教学桌，具备以下有益效果： [0014] 本实用新型通过设置主桌、辅桌、旋转台、插板和插槽，在教学时，每个抽屉对应一 个座位，使多个座位集中的排列在一起，且每个座位对应的旋转台可以绕连接轴旋转，旋转 台 用于放置电 脑 ，即可将插板拔出带动旋转台旋转 ，交流时即可使电 脑转到方便交流的 一 侧 ，达到了小组成 员间便于交流的目的 ，解决了现有的计算机教学 用教学桌使学生坐的比
