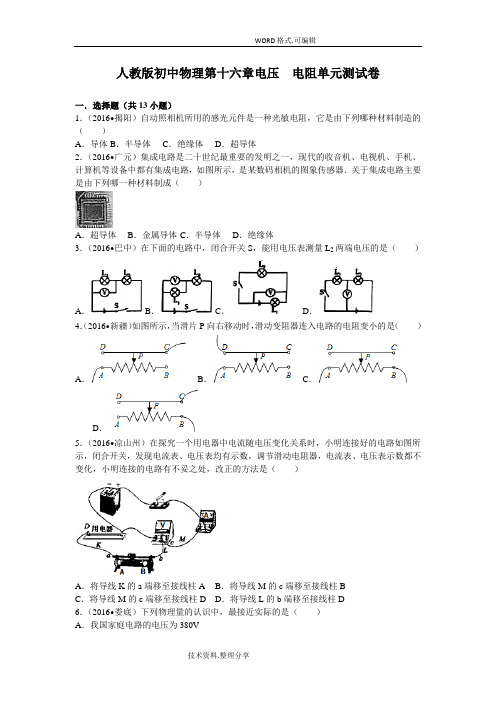

人版初中物理第十六章电压++电阻单元测试卷

人教版初中物理第十六章电压电阻单元测试卷一．选择题（共13小题）1．（2016•揭阳）自动照相机所用的感光元件是一种光敏电阻，它是由下列哪种材料制造的（）A．导体 B．半导体C．绝缘体D．超导体2．（2016•广元）集成电路是二十世纪最重要的发明之一，现代的收音机、电视机、手机、计算机等设备中都有集成电路，如图所示，是某数码相机的图象传感器．关于集成电路主要是由下列哪一种材料制成（）A．超导体B．金属导体 C．半导体D．绝缘体3．（2016•巴中）在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（）A． B．C．D．4．（2016•新疆）如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A．B．C．D．5．（2016•凉山州）在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是（）A．将导线K的a端移至接线柱A B．将导线M的c端移至接线柱BC．将导线M的c端移至接线柱D D．将导线L的b端移至接线柱D6．（2016•娄底）下列物理量的认识中，最接近实际的是（）A．我国家庭电路的电压为380VB．初中物理课本的长度为26cmC．冷冻室里冰淇淋的温度为10℃D．一个普通中学生的质量约为500kg7．（2016•阜新）下列说法最接近实际情况的是（）A．一节5号新干电池的电压是1.5VB．普通中学生使用的课桌高度是1.8mC．人的正常体温是42℃D．按照交通部门规定，阜锦高速公路的最高限速为300km/h8．（2016•广安）现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（）A．一节干电池的电压是1.5V B．家庭电路的电压是220VC．手机电池电压是3.7V D．对人体安全的电压是36V9．（2016•宜昌）如图所示电路．开关闭合后两灯发光．以下说法正确的是（）A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1的示数的2倍10．（2016•玉林）一段1m长的电阻丝，下列做法能使它的电阻增大的是（）A．对折 B．长度拉伸为原来的2倍C．剪掉一半 D．外表涂上绝缘材料11．（2016•赤峰）下列与导体电阻大小有关的物理量是（）A．导体中的电流 B．导体两端的电压C．导体的质量D．导体的横截面积12．（2016•成都）下列因素中，对导体电阻大小有决定作用的是（）A．导体是否接入电路 B．导体两端的电压C．通过导体的电流D．导体的长度13．（2016•株洲）小明在一次野炊活动中，将中间剪得较窄的口香糖锡箔纸（可看做导体）接在干电池正负两极上，如图所示，锡箔纸较窄处最先燃烧．这是因为与长度相同的锡箔纸较宽处相比，较窄处（）A．电阻较大 B．电流较大 C．电压较小 D．电功率较小二．填空题（共10小题）14．（2016•盘锦）电视机有许多电子原件，其中的半导体二极管具有______性；电视机荧光屏上经常有许多灰尘．这主要是因为荧光屏带了电荷，能够______轻小物体．15．（2016•西宁）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线和指针偏转可知：锌片是盐水电池的______极，电池的电压为______V．16．（2016•成都）一位同学用电压表测量电路两端的电压，电压表的指针位置如图1所示，电压表的示数为______．另一位同学用温度计测量一杯热水的温度时，把温度计放入热水中，如图2所示，该温度计的放置方式______（选填“正确”或“不正确”）17．（2016•新疆）在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池．用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是______V，电池的正极是______（选填“锌片”或“铜片”）．18．（2016•贵港）如图所示的电路中，闭合开关S，已知电源电压为4.5V，L1两端的电压为2V，则L2两端的电压为______V，电压表的示数为______V．19．（2016•自贡）某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为______，L2两端的电压为______．20．（2016•北海）电阻是导体对电流的______作用，如图中A、B两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻______．21．（2016•怀化）决定电阻大小的因素有导体的材料、______和______．22．（2016•衡阳）刘老师在课堂上做了一个演示实验．实验器材有：玻璃泡破碎但钨丝完好的废白炽灯、标有“6V 6W”的小灯泡L、蓄电池、开关S、酒精灯、火柴、导线若干．连接的电路如图所示，当闭合开关S时，小灯泡L正常发光，然后用点燃的酒精灯对白炽灯的钨丝加热，可观察到小灯泡L的亮度明显变暗，此时通过小灯泡L的电流变______．这个实验说明了电阻跟______有关．23．（2016•盘锦）如图所示，AB、CD是长度相同的两条镍铬合金线．将它们分别接入电路进行实验，通过观察两次______，可以比较出这两条镍铬合金电阻的大小，这套实验装置研究的是导体电阻大小与导体______的关系．如果再提供一条外形和CD完全相同的锰铜合金线，还可以研究导体电阻大小与导体______的关系．三．作图题（共1小题）24．（2016•广安）如图所示，这时“伏安法”测小灯泡的电阻所需的电路图，请在○中填上字母A和V，让它们变成电流表和电压表．四．实验探究题（共4小题）25．（2016•怀化）小明用如甲图所示实物图来测量小灯泡两端电压，请回答下列问题：（1）在连接电路过程中，开关应处于______状态．（2）在闭合开关前，小明应将滑动变阻器的滑片罝于______端（选填“A”或“B”），并采用______的方法来确定电压表的量程．（3）如乙图所示，电压表的读数为______V．26．（2016•赤峰）用如图所示的电路来探究串联电路的电压特点时；（1）实验中应选择规格______（填“相同”或“不相同”）的灯泡．（2）用电压表分别测出L1和L2两端电压及串联总电压的值分别为U1、U2、U，经过多次实验，得到的数据记录在如表中．分析实验数据，可得到申联电路的电压特点是______（用公式写出）．实验次数U1/V U2/V U/V1 2.3 0.7 3.02 2.0 1.0 3.03 1.7 1.3 3.0（3）进行多次实验的主要目的是______（填“寻找普遍规律”或“减小实验误差”）．27．（2016•雅安）某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的由同种材料制成的金属丝，将金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20Ω2A）、刻度尺、开关和导线若干．（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，使电路完整．（2）闭合开关前，应将滑动变阻器的滑片移至变阻器的最______（选填“左”或“右”）端．（3）闭合开关，移动滑动变阻器的滑片，测得电压表的读数为2.0V ，电流表指针偏转如图乙所示，此时金属丝的电阻R=______Ω．（4）实验中移动金属夹P ，分别测得AP 段的长度L 和对应的电阻值R ，数据如表：分析表中数据，可知R 与L 的关系是：当导体的材料和横截面积一定时，导体的长度越长，电阻______（选填“越大”或“越小”）．．L/c m15 30 45 60 75 R/Ω 2.5 5 7.5 10 12.5（5）在实验中国，探究金属丝电阻大小与长度的关系时，必须保持导体的材料和横截面积一定，这种探究问题的科学方法叫：______．在下列两个电学实验中，应用此方法的是：______（选填字母）A ．用伏安法测电阻B ．探究电流与电压、电阻的关系．28．（2016•枣庄）学习了电学知识后，小明对影响电阻大小的部分因素进行了探究，器材有：开关、电流表、干电池（电压恒为1.5V ）各一个，三根完全相同的合金丝，导线若干，连接如图甲所示的电路，小明将合金丝以不同方式分别接入电路A 、B 之间，闭合开关S 后，记录的数据如表．根据实验数据，回答下列问题：（1）图乙是将一根合金丝接入电路时电流表的读数，请将其填入表格中．连接方式一根两根串联三根串联两根并联三根并联电流表读数/A0.15 0.1 0.6 0.9 （2）导体电阻的大小跟材料、长度和横截面积的关系．A ．电阻的大小与长度的关系是：______；B ．电阻的大小与横截面积的关系是：______．（3）分析表中的实验数据，还可以得出导体的电流与电阻的关系：______．（4）实验中一根合金丝的电阻为______Ω，若该合金丝的横截面积为1mm 2，则一根合金丝的长度是______m ．（已知该合金丝长1m ，横截面积1mm 2的阻值为1Ω）五．计算题（共2小题）29．（2016春•曲靖校级月考）如图所示的电路，电源电压为3V ，闭合开关，电压表示数为1V ，求：（1）灯泡L 1两端的电压．（2）灯泡L 2两端的电压．（3）流过灯泡L 1与L 2的电流之比．30．（2016春•庐江县期中）如图所示三个灯泡串联在电源电压为15V的电路中，S闭合时，电压表V1的示数为12V，电压表V2的示数为8V，则L1、L2、L3三个灯泡的电压分别为多少V？人教版初中物理第十六章电压电阻单元测试卷参考答案一．选择题（共13小题）1．B；2．C；3．C；4．D；5．B；6．B；7．A；8．D；9．A；10．B；11．D；12．D；13．A；二．填空题（共10小题）14．单向导电；吸引；15．负；0.6；16．2.4V；不正确；17．0.5；铜；18．2.5；2；19．4V；2V；20．阻碍；小；21．长度；横截面积；22．小；温度；23．电流表的示数；横截面积；材料；三．作图题（共1小题）24．；四．实验探究题（共4小题）25．断开；B；试触；2；26．不相同；U=U1+U2；寻找普遍规律；27．右；5；越大；控制变量法；B；28．材料和横截面积相同，导体的电阻跟长度成正比；材料和长度相同，导体的电阻跟横截面积成反比；导体两端的电压不变，导体中的电流与导体的电阻成反比；5；5；五．计算题（共2小题）29．；30．；。

【单元练】人教版初中九年级物理第十六章【电压和电阻】经典复习题(含答案解析)

一、选择题1．如图所示，当开关S闭合时，电压表有示数，灯泡L1和 L2都不亮，其故障原因可能是（）A．灯L1断路B．灯L2短路C．灯L1短路D．灯L2断路D解析：D由电路图可知，两灯泡串联，电压表与灯L2并联；闭合开关S后，灯L1、L2均不亮，说明电路存在断路，电压表有示数，说明电压表与电源两极相连，电压表并联电路之外不存在断路，故电路故障是L2断路。

故ABC不符合题意，D符合题意。

故选D。

2．如图所示，当开关S闭合后，灯泡L1、L2均发光，电压表､电流表均有示数。

一段时间后，发现两灯都熄灭，电流表和电压表示数均变为零，原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路B解析：B如图，L1、L2串联，电压表测L1两端电压，电流表测电路中电流。

A．若灯L1断路，此时电压表串联在电路中，两灯均熄灭，电流表无示数，电压表有示数，故A不符合题意；B．若灯L2断路，则整个电路断路，两灯均熄灭，两表示数都为零，故B符合题意；C．若灯L1短路，则电压表也被短路，L1熄灭，L2发光，电流表有示数，电压表无示数，故C不符合题意；D．若灯L2短路，则L1发光，L2熄灭，两表均有示数，故D不符合题意。

故选B。

3．如图所示电路，由于电路中有一处发生故障，导致两灯熄灭，电压表的示数为0，则下列关于电路故障判断的说法中正确的是（）A．一定是灯泡1L短路B．一定是灯泡1L断路C．一定是灯泡2L短路D．一定是灯泡2L断路D解析：D如图，L1、L2串联，电压表测L1两端电压。

由于电路中只有一处发生故障，导致两灯熄灭，则一定是断路故障，又因为电压表的示数为0，则没有电流流过电压表，所以一定是灯泡L2断路。

故选D。

4．下列关于电压的叙述正确的是（）A．电压是形成电流的原因B．电路中只要有电压就一定有电流C．对人体的安全电压是36VD．教室里电灯的供电电压是110V A解析：AA．电路中有电流必定有电压，电压是形成电流的原因，故A正确；B．电路中有持续电流的条件是有电压且电路通路，故B错误；C．对人体的安全电压是不超过36V，故C错误；D．教室里电灯的供电电压是220V，故D错误。

人教版九年级物理单元练习题第十六章电压电阻(含答案) (1)

九年级物理单元练习题第十六章电压电阻一、选择题。

1．一节5号新干电池的电压约为（）A．380V B．220V C．36V D．1.5V2．如图所示的电路中，a、b、c三处表示电流表或电压表。

闭合开关后，两盏白炽灯都正常发光。

下列说法正确的是（）A．电压表可以放在任何一处B．电流表可以放在任何一处C．若灯L1比L2亮，则a表的示数比b表示数大D．若灯L1比L2亮，则灯L1的电阻小3．如图甲所示，闭合开关后两只电压表V1和V2的指针偏转角度相同，位置如图乙所示，则电源和灯L2两端电压分别是（）A．8.5V 1.7V B．8.5V 6.8V C．6.8V 1.7V D．1.7V 6.8V4．如图所示的电路中，闭合开关，电压表V1的示数是6V，电压表V2的示数为8V，若电源电压为12V，则灯L2两端的电压为（）A．2V B．4V C．6V D．8V5．有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是（）A．U甲＝U乙B．U甲＜U乙C．U甲＞U乙D．无法判断6．LED灯是一种高效的节能光源，其核心元件是发光二极管，发光二极管的主要材料是（）A．超导体B．导体C．半导体D．纳米材料7．如图所示的钨丝是将一个白炽灯去除玻璃罩制成的。

闭合开关S，小灯泡L发光，钨不发光；向钨丝吹冷气时，小灯泡L变亮；用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭。

由实验可知（）A．钨丝的电阻随温度升高而减小B．向钨丝吹冷气时，钨丝电阻变小C．给钨丝加热时，电路中的电流变大D．小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流8．下列各物理量中，会影响导体电阻大小的是（）A．电压B．电流C．长度D．电荷量9．“乐思”小组在学习使用滑动变阻器的实验中，连接了如图所示的电路。

下列分析正确的是（）A．若M 接C 点，N 接D 点，滑动变阻器与灯泡并联B．连接电路时，若M 接C 点，N 接B 点，闭合开关前，滑片P 应移动到最左端C．若M 接C 点，N 接B 点，闭合开关，滑片P 向右移，电灯变暗D．若M 接C 点，N 接D 点，闭合开关，滑片P 向右移，电灯变暗10．电阻箱是一种箱式电阻器。

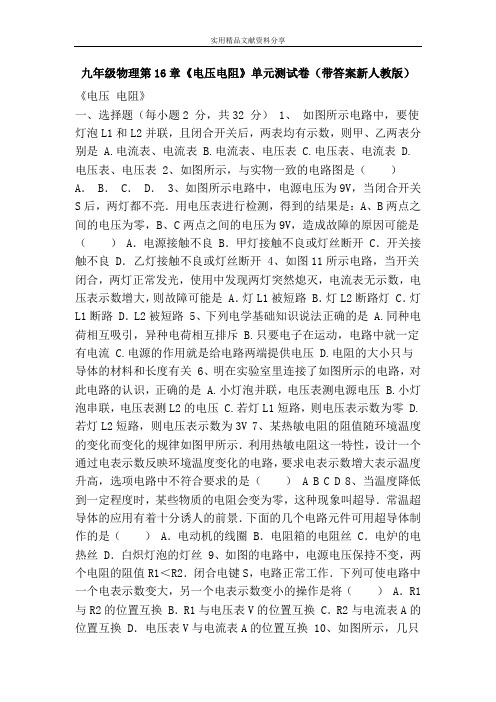

九年级物理第16章《电压电阻》单元测试卷(带答案新人教版)

九年级物理第16章《电压电阻》单元测试卷（带答案新人教版）《电压电阻》一、选择题（每小题2 分，共32 分） 1、如图所示电路中，要使灯泡L1和L2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是 A.电流表、电流表 B.电流表、电压表 C.电压表、电流表 D.电压表、电压表 2、如图所示，与实物一致的电路图是（）A． B． C． D． 3、如图所示电路中，电源电压为9V，当闭合开关S后，两灯都不亮．用电压表进行检测，得到的结果是：A、B两点之间的电压为零，B、C两点之间的电压为9V，造成故障的原因可能是（） A．电源接触不良 B．甲灯接触不良或灯丝断开 C．开关接触不良 D．乙灯接触不良或灯丝断开 4、如图11所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是 A．灯L1被短路 B．灯L2断路灯 C．灯L1断路 D．L2被短路 5、下列电学基础知识说法正确的是 A.同种电荷相互吸引，异种电荷相互排斥 B.只要电子在运动，电路中就一定有电流 C.电源的作用就是给电路两端提供电压 D.电阻的大小只与导体的材料和长度有关 6、明在实验室里连接了如图所示的电路，对此电路的认识，正确的是 A.小灯泡并联，电压表测电源电压 B.小灯泡串联，电压表测L2的电压 C.若灯L1短路，则电压表示数为零 D.若灯L2短路，则电压表示数为3V 7、某热敏电阻的阻值随环境温度的变化而变化的规律如图甲所示．利用热敏电阻这一特性，设计一个通过电表示数反映环境温度变化的电路，要求电表示数增大表示温度升高，选项电路中不符合要求的是（） A B C D 8、当温度降低到一定程度时，某些物质的电阻会变为零，这种现象叫超导．常温超导体的应用有着十分诱人的前景．下面的几个电路元件可用超导体制作的是（） A．电动机的线圈 B．电阻箱的电阻丝 C．电炉的电热丝 D．白炽灯泡的灯丝 9、如图的电路中，电源电压保持不变，两个电阻的阻值R1＜R2．闭合电键S，电路正常工作．下列可使电路中一个电表示数变大，另一个电表示数变小的操作是将（） A．R1与R2的位置互换 B．R1与电压表V的位置互换 C．R2与电流表A的位置互换 D．电压表V与电流表A的位置互换 10、如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管．下列说法正确的是（） A．水果电池将电能转化为化学能 B．发光二极管是由半导体材料制成的 C．一组二极管同时发光说明它们一定是串联的 D．如果少串联一个水果电池，二极管将变亮 11、如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则（） A．甲接电压表，乙接电流表 B．甲、乙均接电压表 C．甲、乙均接电流表 D．甲接电流表，乙接电压表 12、下列说法正确的是（） A．长导线的电阻比短导线的电阻大 B．只有正电荷的定向移动才能形成电流 C．金属导体中大量电子定向移动的方向就是电流方向 D．甲、乙两灯的两端电压相等，甲、乙两灯可能是串联 13、图7中，当开关S闭合时，只有灯亮，且电压表读数为0，那么，原因是（） A．灯短路 B．灯短路 C．灯断路 D．灯断路 14、某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（） A．AB 两点间存在短路 B．AB两点间存在断路 C．BC两点间存在短路 D．BC 两点间存在断路 15、在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：故障现象可能原因检修方法灯泡不亮灯泡的灯丝断了换新灯泡灯头内的电线断了连接好灯头、开关等处的接线松动检查加固从电路的组成来看，上述故障现象的原因可以概括成 A.开路 B.短路 C.通路 D.开路或短路 16、如图所示电路中，甲、乙两处分别接入电流表或电压表。

人教版九年级物理第十六章电压电阻单元测试题及答案解析

人教版九年级物理第十六章电压电阻单元测试题及答案解析第16章电压电阻一、选择题（每题3分，共54分）1．（3分）XXX用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极，做好该西红柿电池后，小新用电压表测量了它的电压，你觉得它的电压有多高？（）A．3VB．220VC．1.5VD．.2V2．（3分）关于电源，下列说法中正确的是（）A．是提供电荷量的装置B．是提供电流的装置C．是提供电压的装置D．是提供用电器的装置3．（3分）用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判断两盏灯的连接方式是（）A．一定是串联B．一定是并联C．串联、并联都有可能D．以上说法都不对4．（3分）如图所示电路中，电源电压为6V，当开关S 闭合后，只有一盏灯泡发光且电压表的示数为6V，产生这一现象的原因可能是（）A．B．C．D．灯泡L1处短路灯泡L2处短路灯泡L1处断路灯泡L2处断路5．（3分）如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光．一段工夫后，突然其中一灯熄灭，而电压表和电流表的示数都不变，呈现这一征象的原因多是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路6．（3分）由同种材料制成的三根电阻丝，已知它们的长度关系为L1＞L2=L3，横截面积的关系为S1=S2＜S3，现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（）A．B．R1=R2＞R3，I1=I2＞I3R1＜R2=R3，I1=I2=I3C．R1＞R2＞R3，I1＞I2＞I3D．R1＞R2＞R3，I1=I2=I37．（3分）在如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图所示，则电阻R1和R2两真个电压划分为（）A．较亮B．较暗C．正常发光D．烧坏9．（3分）如图所示，开关S闭合后，将电压表并联在ab处时读数是0V；并联在bc处时读数是6V，整个电路中没有电流，其电路故障是（）A．B．C．电池耗尽无电压D．L1灯丝断路L2灯丝断路L2灯丝短路10．（3分）某同学使用电压表时，估计待测电路中的电压应选用～3V的量程，但他误用～15V的量程来测量．这样做的结果是（）A．指针摆动角度大，会破坏电压表B．指针摆动角度小，会破坏电压表C．指针摆动角度小，读数比较准确D．指针摆动角度小，读数不够准确11．（3分）有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线．甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是（）XXX甲＞R乙＞R 丙＞R 丁R 丁＞R 丙＞R 乙＞R 甲R 丙＞R 乙＞R 甲＞R 丁R乙＞R丁＞R甲＞R丙12．（3分）如图所示，当开关S闭合后，电压表测出的电压是（）A．B．灯L2两真个电压灯L1两真个电压C．灯L1和L2两端的总电压D．电源两端的电压13．（3分）将两只滑动变阻器按如图所示办法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（）A．滑片P1放在最右端，滑片P2也放在最右端C．滑片P1放在最右端，滑片P2放在最左端D．滑片P1放在最左端，滑片P2放在最右端14．（3分）为了改动一根导线电阻的大小，下列办法中肯定不能到达目的是（）A．将导线拉长后使用B．将导线对折后使用C．给导线加热D．改变导线中的电流15．（3分）在图所示的电路中，①②③④处的电表分别是（）A．表①是电压表，表②③④是电流表B．表①③是电压表，表②④是电流表C．表①②是电压表，表③④是电流表D．表①③④是电压表，表②是电流表16．（3分）质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较（）A．铜丝电阻较大B．铝丝电阻较大C．铜丝和铝丝电阻可能一样大D．无法判断谁的电阻较大17．（3分）下列说法中精确的是（）A．导体中没有电流通过时，电阻为零B．导体中经由过程的电流越大，其对电流的障碍作用越大，电阻越大C．导体中通过的电流越小，其对电流的阻碍作用越大，电阻越小D．导体的电阻跟导体中有无电流和电流的大小无关18．（3分）下列说法正确的是（）A．电阻表示导体对电流阻碍作用的大小，导体中无电流通过时，导体就无电阻B．经由过程导体的电流越小，导体的电阻越大C．导体两真个电压越大，导体的电阻越大D．一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大2、填空题（每空1分，共23分）19．（4分）单位换算：468Ω=_________MΩ=_________KΩ，539mV=_________kV=_________V．20．（2分）电压是_________的原因，电源的作用是保持_________有肯定的电压．21．（4分）一般照明电路的电压为_________V，只有不高于_________V的电压对人体是安全的．将8节干电池串联起来组成一个电池组，此电池组的总电压是_________V，用这一电池组给3只相同的灯泡串联而成的电路供电．每只灯泡两端的电压为_________V．22．（2分）电压表能直接接在电源两端测量电源电压．这是因为电压表的_________非常大，分析电路时可以把电压表看作是_________的一段电路．24．（3分）在图中，V表示数为4.5V，A1、A2两表示数划分为 1.2A、0.9A，则电源由_________节新干电池_________组成，经由过程L1、L2的电流划分为_________A 和_________A．25．（2分）同种资料组成的四根导线，R1＜R2＜R3＜R4，假如它们的长度相等，横截面积最大的是：_________，假如它们的横截面积相等，则电阻线的长度最长的是：_________．26．（3分）将一根粗细均匀的导线均匀拉长，它的电阻变_________，这是因为其_________变大，_________变小了．三、综合题（共23分）27．（13分）如图所示的实验东西，现用电流表、电压表划分测出经由过程灯泡的电流和灯泡两真个电压，电路中电流约为0.5A，并用变阻器改动小灯泡的电流，要求滑片向右滑动时灯泡变亮．（1）按要求连接实物图（2）画出相应的电路图③连接电路时开在应处于_________状态，变阻器的滑片应处于_________端（A或B）．④滑片P向左挪动时，电流表示数变_________，灯泡亮度_________（填“变亮”、“变暗”或“不变”）⑤若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是_________；如发现电流表、电压表的指针均反偏，最简单的解决方法是_________；如移动滑片P发现两表示数均比较小且不变，则原因为_________．序号资料长度横截面积1碳铜合金丝lS2镍铬合金丝lS3镍铬合金丝2lS4镍铬合金丝3lS5镍铬合金丝l2S6镍铬合金丝l3S（1）他们应选择序号为_________的电阻丝来研讨．（2）实验中前两次电流表指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接入电路的电阻丝的阻值较_________（选填“大”或“小”）．（3）上面所采用的实验方法叫做_________．（4）从表中所给电阻丝的规格看，还可以“用这些电阻丝来做另一个探究实验，即探究导体电阻大小与导体_________的关系，这次你应该选择序号为_________的电阻丝来做实验．参考答案与试题解析一、选择题（每题3分，共54分）1．（3分）XXX用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极，做好该西红柿电池后，小新用电压表测量了它的电压，你觉得它的电压有多高？（）A．3VB．220VC．1.5VD．.2V考点：电压．专题：比较思想；估算法．分析：西红柿电池的电压应该小于干电池电压，已知一节干电池电压为1.5V，按照选项中所给电压的大小进行估测．解答：解：西红柿电池提供的电压较小，应该小于一节干电池电压；而一节干电池电压为1.5V，因此西红柿电池提供的电压约0.2V．故选D．点评：此题考查的是水果电池提供电压的大小，水果电池提供的电压比我们常见电源提供的电压都要小，约0.2V 左右．可以通过比较思想进行分析．2．（3分）关于电源，下列说法中正确的是（）A．是提供电荷量的装置B．是提供电流的装置C．是供给电压的装置D．是供给用电器的装置考点：电源及其能量转化．专题：应用题．分析：电源是提供电能的装置，把其他形式的能转化成电能．解答：解：电源是供给电压的装置；电源是将别的方式的能转换为电能的装置．故ABD说法错误．故选C．点评：本题考查电源的作用以及能量转化问题，电源是提供电能而用电器是消耗电能．3．（3分）用电压表划分测量电路中两盏电灯的电压，结果它们两真个电压相等，判断两盏灯的连接方式是（）A．一定是串联B．一定是并联C．串连、并联都有大概D．以上说法都不对考点：串连电路和并联电路的判袂．专题：动态预测题．分析：根据串联电路的分压作用可知，当两个规格相同的灯泡串联时，两灯泡两端的电压是相等的；并联电路中，各支路两真个电压相等．解答：解：因为两个完全相同的灯泡在串连电路中分得的电压相同；并联电路中各支路两真个电压相等，以是这两个规格未知的灯泡，其连接可能是串联也可能是并联．故选C．点评：本题考查串联电路起分压作用，知道两个完全相同的灯泡在串联电路中分得的电压相同这一特点；并联电路两端的电压相等．A．B．C．D．灯泡L1处短路灯泡L2处短路灯泡L1处断路灯泡L2处断路考点：电流表、电压表在判断电路故障中的应用．分析：当电路产生断路时，用电器不工作，且电路中电流为零；当电路产生短路时，用电器大概工作，并且电路中有电流；该电路为串联电路，电压表测量L1两端的电压，根据用电器工作情况以及电压表示数确定电路的具体故障．解答：解：因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，以是L2被短路．故选B．点评：注意当电路发生断路时，用电器不工作，且电路中电流为零；当电路发生短路时，用电器可能工作，并且电路中有电流；用电压表判断故障，并且电路为断路时，若电压表有读数（电源除外），则为断路的地方．5．（3分）（2001•南京）如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光．一段工夫后，突然其中一灯熄灭，而电压表和电流表的示数都不变，呈现这一征象的原因多是（）A．B．C．D．灯L1短路灯L2短路灯L1断路灯L2断路考点：电流表、电压表在判断电路故障中的应用．专题：顺推法．分析：分析电路知，两只灯泡并联，电流表测量L2支路电流，电压表测量电源电压．并联电路的特点是：各用电器工作状态互不影响．解答：解：A、假如灯泡L1短路，整个电路短路，电流表电压表示数都酿成零．此选项不符合题意；B、假如灯泡L2短路，整个电路短路，电流表电压表示数都酿成零．此选项不符合题意；C、如果灯泡L1断路，不发光；电流表断路无示数．此选项不符合题意；D、如果灯泡L2断路，电流表测量L1支路电流不受影响，示数不变；电源电压不变，电压表示数不变．此选项符合题意．故选D．点评：使用齐备的电流表检修电路故障时，将电流表与用电器串连，闭合开关，若电流表有示数，说明串连的用电器短路；若没有示数，说明串联的用电器断路．6．（3分）由同种资料制成的三根电阻丝，已知它们的长度关系为L1＞L2=L3，横截面积的关系为S1=S2＜S3，现将它们串连接入电路，关于它们的电阻和经由过程他们的电流，精确的是（）A．B．R1=R2＞R3，I1=I2＞I3R1＜R2=R3，I1=I2=I3D．R1＞R2＞R3，I1=I2=I3考点：串联电路的电流规律；影响电阻大小的因素．专题：应用题．分析：（1）导体的电阻大小与导体的长度、横截面积和材料有关：①材料和横截面积相同的导体，长度越大，电阻越大；②材料和长度相同的导体，横截面积越小，电阻越大；③长度和横截面积相同的导体，材料不同，电阻不同；（2）串联电路的电流规律：串联电路中各部分导体的电流相等．解答：解：A、B、C是三根同种材料制成的电阻丝，2和3相比，它们长度相同，2比3细，故R2＞R3；如果把1和2相比，它们粗细相同，1比2长，R1＞R2，那么，这三根电阻线R1、R2、R3从大到小排列应为R1＞R2＞R3；按照串连电路特点，串连电路中各部分导体的电流相等，即I1=I2=I3；故选D．点评：本题考查影响电阻大小的因素和串联电路的电流关系，导体的电阻与导体的材料、长度、横截面积有关．7．（3分）在如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图所示，则电阻R1和R2两端的电压分别为（）A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V考点：欧姆定律的应用；电压表的读数方法．专题：应用题；信息给予题．分析：第一按照串连电路的电压特点（U=U1+U2）肯定电压表表V1、V2示数的大小，然后按照电压表的读数办法读出示数．解答：解：因为电阻R1和R2串连，而电压表V1测量的是电源电压，电压表V2测量的是R2电压，以是电压表V1的示数比电压表V2的示数大；故电压表V1选的是﹣15V的量程分度值为0.5V，根据指针位置，电压表读数为6V；电压表V2选的是﹣3V的量程，分度值为0.1V，按照指针位置，电压表读数为1.2V；根据串联电路的电压关系U1=U﹣U2=6V﹣1.2V=4.8V．故选A．点评：此题重点考察了电压表的读数办法，串连电路的电压关系．8．（3分）一个灯泡接在三节串连的铅蓄电池上，才能正常发光．假如目前用两个同样的灯泡串连后仍接在这个铅蓄电池上，则这两个灯泡将（）A．较亮B．较暗C．正常发光D．烧坏考点：电功率的计算．专题：应用题．分析：一节铅蓄电池的电压是2V，一个灯泡接在三节串连的铅蓄电池上，才能正常发光．说清楚明了灯泡的额定电压是6V，现在用两个同样的灯泡串联后仍接在这个铅蓄电池上，根据串联电路电压规律可知，两个灯泡的电压之和是6V，说明每个灯泡的电压都小于6V，根据P=可判断功率大小．因为灯泡的亮度由实际功率决定，从而可判断灯泡亮度．解答：解：由题可知，灯泡的额定电压是6V，现在用两个同样的灯泡串联后仍接在这个铅蓄电池上，两个灯泡的电压之和是6V，每个灯泡的电压都小于6V，根据P=灯泡变暗，不会烧坏．故选B．点评：本题要正确判断灯泡的实际电压与额定电压的关系，因为灯泡电阻不变，通过P=再根据灯泡的亮度由实际功率决定，最后判断出灯泡亮度．9．（3分）如图所示，开关S闭合后，将电压表并联在ab处时读数是0V；并联在bc处时读数是6V，整个电路中没有电流，其电路故障是（）判断功率的变化情形，可知，每个灯泡的实际功率都小于额定功率，以是A．B．C．电池耗尽无电压D．L1灯丝断路L2灯丝断路L2灯丝短路考点：电流表、电压表在判断电路故障中的应用．专题：错解分析题．分析：整个电路中没有电流说明是某处断路，电压表的正负接线柱与电源正负极之间连接是连通的，说明bc处断路，综合分析进行判断．解答：解：A、L1灯丝断路，电压表并联在ab处时应该有示数；并联在bc处时读数应为，不符合题意，故A错；B、L2灯丝断路，电压表并联在ab处时读数应为；并联在bc处时应该有示数，并且等于电源电压，符合题意，故B精确；C、电池耗尽无电压时，无论电压表并在谁的两端，示数应该始终为，不符合题意，故C错；D、L2灯丝短路，电路中应该有电流，并且电压表并联在bc处时读数应为，不符合题意，故D错．故选B．点评：此题考察了学生使用电流表、电压表判断电路故障的分析本领，平常做实验时试一试，多积聚这方面的经验．10．（3分）某同学使用电压表时，估计待测电路中的电压应选用～3V的量程，但他误用～15V的量程来测量．这样做的结果是（）A．指针摆动角度大，会损坏电压表B．指针摆动角度小，会损坏电压表C．指针摆动角度小，读数比较精确D．指针摆动角度小，读数不敷精确考点：电压表的使用．专题：顺推法．分析：使用电压表测量用电器两端电压时，必须使电压表与用电器并联，并且使电流“+”进“﹣”出．电压表有两个量程：～3V和～15V，使用时按照待测电路电压高低选择响应的量程．解答：解：已知待测电路电压较低，电压表选择～3V量程就能测量出两端电压，但选择～15V量程时，由于电压相对较小，指针偏转角度较小；同时～3V量程分度值为0.1V，而～15V量程分度值为0.5V，所以采用大量程导致读数不够准确．故选D．点评：在使用测量仪器或外表测量某一物理量时，假如同一仪器或外表的分歧量程都能测量同一物理量，应该选择小量程﹣﹣准确程度更高．11．（3分）有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线．甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是（）XXX甲＞R乙＞R 丙＞R 丁R 丁＞R 丙＞R 乙＞R 甲R 丙＞R 乙＞R 甲＞R 丁R乙＞R丁＞R甲＞R丙考点：影响电阻大小的因素．专题：应用题；推理法．分析：影响电阻大小的因素是导体的材料、长度、横截面积，并且与长度成正比，与横截面积成反比；要比较不同导体的电阻大小，就要从以上三个因素入手考虑．解答：解：甲和乙都是铜导线，材料相同，横截面积相同，但乙比甲长，由于导体的电阻与长度成正比，所以乙的电阻大于甲的电阻．丙和乙都是铜导线，材料相同，长度相同，但乙比丙粗，即乙的横截面积大，由于导体的电阻与横截面积成反比，以是乙的电阻小于丙的电阻．丙和丁的长度、横截面积都相同，但资料分歧，由于镍铬合金的电阻率大于铜的电阻率，以是在长度和横截面积都相同的情况下，丙的电阻小于丁的电阻．综上分析故选：B．点评：使用题目中告诉的甲乙丙丁它们之间：资料、长度、横截面积的关系按照欧姆定律肯定它们之间电阻的大小关系是办理此题的枢纽．12．（3分）如图所示，当开关S闭合后，电压表测出的电压是（）A．B．灯L2两端的电压灯L1两端的电压C．灯L1和L2两真个总电压D．电源两真个电压考点：电压表的使用．专题：基本仪器的使用专题．分析：采用方框法判断电压表测量哪一个用电器两端的电压．如果电压表和用电器构成一个“方框”，电压表测量这个用电器两端的电压；如果电压表和电源构成一个“方框”，电压表测量电源两端的电压；如果电压表和用电器、电源一起组成一个“方框”，电压表测量这个方框以外的用电器两真个电压．解答：解：由电路图可以看出，当开封闭合后，电压表和L2、电源组成一个方框，以是电压表测量的是方框以外的L1两真个电压．故选A．点评：（1）掌握电压表的正确使用：电压表并联在电路中，不要超过电压表的量程，电流从正接线柱流入从负极线柱流出．（2）利用方框法判断电压表测量谁两端的电压．13．（3分）将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（）B．滑片P1放在最左端，滑片P2也放在最左端C．滑片P1放在最右端，滑片P2放在最左端D．滑片P1放在最左端，滑片P2放在最右端考点：滑动变阻器的使用；电阻的串连．专题：应用题．分析：（1）滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，其在电路中的作用是通过改变电路中电阻线的长度来改变电阻的大小；（2）哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分．解答：解：由图可知，左侧的变阻器接入电路的电阻线是滑片左侧那段，右边的变阻器接入电路的电阻线是滑片左边那段，所以当P1、P2都滑到最右端时，两只变阻器连入电路的电阻最大．故选A．点评：本题考查了滑动变阻器的使用，能够正确判断哪一段电阻线接入电路中是解题的关键．14．（3分）为了改变一根导线电阻的大小，下列方法中肯定不能达到目的是（）A．将导线拉长后使用B．将导线对折后使用C．给导线加热D．改变导线中的电流考点：影响电阻大小的因素．专题：应用题．分析：由于导体电阻是导体自己的一种性质，其大小由导体的资料、长度、横截面积决定，还跟导体的温度有关，而跟导体两真个电压和经由过程导体的电流无关．解答：解：A、将导线拉长后使用，此时改变了导体的长度和横截面积，故电阻改变，故不符合题意；B、将导线对折，即改变了导体的长度，同时也改变了导体的横截面积，故电阻改变，所以不符合题意；C、给导线加热，改动了导体的温度，故能改动电阻值，以是该选项不符合题意；D、只是改变导体的中的电流不能改变导体的电阻，故该选项错误；故选D．点评：计算导体电阻的公式R=ρ，导体的电阻与导体长度L成反比，与横截面积（即粗细）S成反比，与导体的材料ρ有关．绝大多数导体的电阻随温度的升高而增大（例如灯丝的电阻），少数导体的电阻随温度的升高而减小．15．（3分）在图所示的电路中，①②③④处的电表分别是（）A．表①是电压表，表②③④是电流表C．表①②是电压表，表③④是电流表B．表①③是电压表，表②④是电流表D．表①③④是电压表，表②是电流表专题：应用题．分析：按照电流表要串连使用，电压表要并联使用的特点分析．电路中灯要正常发光，而下面灯泡与①电表并联，故这里是电压表；上面灯泡与④表串连，则④表必需是电流表才会使上面的灯中有电畅通流畅过；下面灯泡与②表串联；③表串联在干路上．根据上面的分析判断出各是什么电表．解答：解：由电路图可知，要使灯泡发光，则与灯泡串连的②④表应该是电流表，与灯泡并联的①表是电压表，串连在干路上的③表为电流表，以是②③④为电流表，①为电压表．故选A．点评：解决此类问题的关键是根据电压表和电流表使用方法，正确的接入电压表和电流表，使电路处于通路状态且电表可以正常工作．16．（3分）质量相等的铜丝和铝丝，它们的横截面积相等，则两者电阻大小比较（）A．铜丝电阻较大B．铝丝电阻较大C．铜丝和铝丝电阻可能一样大D．无法判断谁的电阻较大考点：影响电阻大小的因素．专题：电压和电阻．分析：在温度一定时，导体的电阻与导体的材料、长度和横截面积有关．解答：解：长度和横截面积相同的铜丝和铝丝，铜丝的导电性更强，电阻更小；铜的密度大于铝，已知铜丝和铝丝的质量相同，以是铜丝的体积小于铝丝，而它们的横截面积相等，以是铜丝的长度小于铝丝，即铜丝的电阻更小，铝丝的电阻更大．故选B．点评：此题考查的是影响电阻的因素和密度计算公式的应用，属于基础题，难度不大．17．（3分）下列说法中正确的是（）A．导体中没有电流通过时，电阻为零B．导体中通过的电流越大，其对电流的阻碍作用越大，电阻越大C．导体中通过的电流越小，其对电流的阻碍作用越大，电阻越小D．导体的电阻跟导体中有无电流和电流的大小无关考点：影响电阻大小的因素．专题：顺推法．分析：电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，与加在导体两端的电压和通过导体的电流大小无关．解答：解：电阻是导体本身的一种性质，导体确定了，电阻值也就确定了，与导体两端有无电压、电压过低，有无电流通过导体、电流大小都无关系．故选D．点评：对同一导体，公式R=只用来测量或计算电阻，但电阻大小与电流、电压无关．18．（3分）下列说法精确的是（）A．电阻表示导体对电流阻碍作用的大小，导体中无电流通过时，导体就无电阻B．经由过程导体的电流越小，导体的电阻越大C．导体两端的电压越大，导体的电阻越大考点：电阻．专题：电压和电阻．分析：电阻是导体阻碍电流的性质，其大小取决于导体的长度、材料、横截面积，还受温度的影响，而与导体两。

(缩放A4打印)新人教版物理第十六章电压和电阻单元测试题(1)

图7-4第十六章电压和电阻单元测试题1一、单项选择题1.下列用电器中，不需要变阻器的是（ D ）A ．调温电熨斗B ．电视机或收音机C ．无级调光书写台D ．普通家用的白炽电灯 2.关于电流表和电压表的使用，下列说法错误的是（ C ） A ．使用前都应检查指针是否指零B ．若有两个量程，一般都先用大量程“试触”C ．两表都不能将两接线柱直接接到电源的两极上D ．接入电路时，都应使电流从正接线柱流入，从负接线柱流出3.一个滑动变阻器铭牌上标有“50Ω 1.5A ”的字样它的意义是（ D ）A ．电阻的最小值是50Ω，允许通过的最大电流是1.5AB ．电阻的最小值是50Ω，允许通过的最小电流是1.5AC ．电阻的最大值是50Ω，允许通过的最小电流是1.5AD ．电阻的最大值是50Ω，允许通过的最大电流是1.5A4.为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（ D ）A ．将导线拉长后使用 B.将导线对折后使用 C. 给导线加热 D.改变导线中的电流5.在图16-2所示的电路中，①②③④处的电表分别是（ A ）A.表①是电压表，表②③④是电流表B.表①③是电压表，表②④是电流表C.表①②是电压表，表③④是电流表D.表①③④是电压表，表②是电流表6.在图16-3所示电路中，电源电压保持不变，当开关 S 1闭合， S 2断开时，电压表的读数是3V ；当开关S 1断开，S 2闭合时，电压表的示数是5V ，则S 2断开时，灯L 1和L 2两端的电压分别为( A )A.2V 和3VB.3V 和2VC.2V 和8VD.2V 和5V 7.在探究一个用电器中电流随电压变化关系时，李芳连接好的电路如右图所示。

闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化。

李芳连接的电路有不妥之处，改正的方法是：（ D ） A ．将导线K 的a 端移至接线柱A B ．将导线L 的b 端移至接线柱B C ．将导线L 的b 端移至接线柱D D ．将导线M 的c 端移至接线柱B8.如图9所示电路，闭合开关S 后，若灯L 不亮，电压表有示数，电流表无示数。

第十六章电压电阻单元试题(含答案)

物理第十六章电压和电阻单元练习一、单选题1．学习电压时，一般我们可以通过用“水压”来加以理解，这种科学方法属于（）A.控制变量法B.类比法C.比较法D.等效替代法2．下图能正确测出灯泡L 2两端电压的电路是（）A. B. C. D.3．两根相同的镍铬合金线，甲合金线的横截面积是乙的2倍。

将它们并联后接在某电路的两端，则通过它们的电流和两端的电压的关系是（）A.2I I =甲乙， U U =甲乙B.2I I =乙甲U U =甲乙 C.I I =甲乙， U U =甲乙 D.2I I =乙甲2U U =乙甲 4．如图(a)所示电路中，当闭合开关后，两只电压表的指针偏转均如图(b)所示，则电阻R 1和R 2两端的电压分别为（）A.6V 1.5VB.7.5V 1.5VC.1.5V 7.5VD.1.5V 6V5．如图所示，电源电压为6V ，闭合开关后，电压表的示数为4V,下列描述不正确的是（）A.L 1和L 2两灯串联B.L 1两端电压为4VC.L 2两端电压为4VD.L 1和L 2两端电压之和为6V6．如图是小红用伏安法测定小灯泡电阻的电路图，当闭合开关S 时，发现灯L 不亮，电流表、电压表均无示数。

若电路故障只出现在灯L 和变阻器R 中的一处，则下列判断正确的是（）A.变阻器R 开路B.灯L 开路C.变阻器R 短路D.灯L 短路7．下列做法中，可以使电阻丝阻值增大的是（）A.将电阻丝对折B.将电阻丝拉长C.使通过电阻丝的电流变大D.增加电阻丝两端电压8．下列材料中符合远距离输送电能要求并最具有应用前景的是（）A.铝质材料B.超导体材料C.纳米材料D.半导体材料9．如图所示，当滑动变阻器的滑片P 向右移动时，连入电路的电阻变大的是（）A. B. C. D.10．有一段电阻为16Ω的导线，把它对折起来作为一条导线使用，电阻是多少？如果把它均匀地拉长到原来的两倍，电阻又是多少？（）A.对折电阻8欧，拉长电阻32ΩB.对折电阻4Ω ，拉长电阻64ΩC.对折电阻8Ω ，拉长电阻64ΩD.对折电阻4Ω，拉长电阻32Ω二、多选题11．如图所示，当开关S 合后，下列说法正确的是（）A.灯1L 被短路B.电压表可测出灯1L 两端的电压C.电流表1A 测的是灯1L 的电流D.电流表2A 测的是灯2L 的电流12．如图所示，A 为导线，BM ，CN 为两根相同的电阻丝，下列说法正确的是（）A.S 和A 接触，P 向右移动，灯泡变暗B.S 和B 接触，P 向右移动，灯泡亮度不变C.S 和C 接触，P 向左移动，灯泡变亮D.S 和C 接触，P 向右移动，灯泡亮度变暗13．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒字”，其某一部件外壳上三个电压表的示数分别为U 1、U 2、U 3三个电流表的示数分别为I 1、I 2、I 3，它的内部结构如图所示，以下对各数据的分析不正确的是（）A. U 1=U 2=U 3B.I 1=I 2+I 3C..I 1=I 2=I 3D.U 1=U 2+U 314．如图所示，闭合1S 、2S 时，电流表的示数是1.2 A 、断开2S 时，电流表的示数变化了0.5 A ，下列判断正确的是（）A.通过1L 的电流为1.2 AB.通过1L 的电流为0.7 AC.通过2L 的电流为0.5 AD.通过2L 的电流为0.7 A15．下列说法中正确的是（）A ．串联电路的总电压等于各用电器两端的电压B ．串联电路的总电阻等于各电阻之和C ．并联电路中电压处处相等D ．并联电路总电阻等于各支路电阻的倒数之和的倒数16．如图所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的导体，将它们串联后连入电路中。

第十六章《电压_电阻》测试题

《第十六章电压电阻》测试题一、选择题(45分)1．关于电源，下列说法中正确的是( )A．是提供电荷量的装置 B．是提供电流的装置C．是提供电压的装置 D．是提供用电器的装置2．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（）A．一定是串联B．一定是并联C．串联、并联都有可能D．无法判断.3．图6-32所示电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（）A．L1短路B．L2短路C．L1断路D．L2断路4．在如图6-33（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图6-33（b）所示，则电阻R1和R2两端的电压分别为（）A．4.8V，1.2V B．6V， 1.2VC．1.2V，6V D．1.2V， 4.8V5.如图6-34所示.开关S闭合后，将电压表并联在ab处时读数是0V；并联在bc处时读数是6V，整个电路中没有电流，其电路故障是（）A. L1灯丝断路B.L2灯丝断路C.电池耗尽无电压D.L2灯丝短路6.某同学使用电压表时，估计待测电路中的电压应选用0~3V的量程，但他误用0~15V 的量程来测量。

这样做的结果是( )A.指针摆动角度大，会损坏电压表B.指针摆动角度小，会损坏电压表C.指针摆动角度小，读数比较准确D.指针摆动角度小，读数不够准确7．有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线。

甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是( )A.R甲＞R乙＞R丙＞R丁B.R丁＞R丙＞R乙＞R甲C.R丙＞R乙＞R甲＞R丁D.R乙＞R丁＞R甲＞R丙8.如图6-35所示，当开关S闭合后，电压表测出的电压是（）A.灯L1两端的电压B.灯L 2两端的电压C.灯L1和L 2两端的总电压D.电源两端的电压9.将两只滑动变阻器按如图6-36所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（）A．滑片P1放在最右端，滑片P2也放在最右端B．滑片P1放在最左端，滑片P2也放在最左端C．滑片P1放在最右端，滑片P2放在最左端D．滑片P1放在最左端，滑片P2放在最右端图6-36图6-32 图6-34图6-35图6-33 210．为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（） A ．将导线拉长后使用 B.将导线对折后使用 C. 给导线加热 D.改变导线中的电流11.在图6-37所示的电路中，①②③④处的电表分别是（） A.表①是电压表，表②③④是电流表 B.表①③是电压表，表②④是电流表 C.表①②是电压表，表③④是电流表D.表①③④是电压表，表②是电流表 12．下列说法正确的是（）A.电阻表示导体对电流阻碍作用的大小，当导体中无电流通过时，导体就无电阻B.通过导体的电流越小，导体的电阻越大C.导体两端的电压越大，导体的电阻越大D.一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大 13.在图6-38所示电路中，电源电压保持不变，当开关 S 1闭合，S 2断开时，电压表的读数是3V ；当开关S 1断开，S 2闭合时，电压表的示数是5V ，则S 2断开时，灯L 1和L 2两端的电压分别为( )A.2V 和3VB.3V 和2VC.2V 和8VD.2V 和5V14.L 215．如图所示，小平做实验时将电压表串联在电路中了，那么闭合开关后，会出现的情况为（）A ．灯泡的灯丝烧断B ．电压表一定烧坏C ．电源损坏D ．电压表指针有明显偏转选择题答案：二、填空：（每空2分，34分）16．单位换算： 468Ω＝ M Ω = K Ω，539 mV = kV= V 。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1
V
A

第十六章电压电阻单元测试题
一、选择题：（每题3分，共计36分） 1．一个电动机所需电压是6V，下列做法符合要求的是（） A．4节蓄电池串联 B．4节蓄电池并联 C．4节干电池串联 D．4节干电池并联 2．在通常情况下，均属于导体的是（） A.人体；海水；干木材 B．橡胶；铁钉；陶瓷 C．硬币；石墨；铜块 D．水银；塑料；盐酸 3．小颖同学在使用电压表时，发现电压表的指针向没有刻度的方向偏转，关于产生这一现象的原因的分析正确的是（） A．电压表的量程选择太大 B．电压表的量程选择太小 C．电压表的正负接线柱接反了 D．电压表串联在被测电路中 4．在如图1所示的电路中，电源电压为6V，开关闭合后，L1、L2均不发光。用电压表逐段测量，结果是：Uab=0V，Uad=6V，Ubc=0V，Ucd=6V。由此可以判断此电路的故障可能是（） A．电路的aL1b部分发生断路 B．电路的aL2c部分发生断路 C．电源部分发生短路 D．电路的c经滑动变阻器至d部分发生断路 5．如图，L是灯泡，且两灯均均发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法正确的是（） A．a为电流表，b为电压表，c为电流表 B．a为电压表，b为电压表，c为电流表 C．a为电流表，b为电流表，c为电压表 D．a为电流表，b为电流表，c为电流表 6．经过下列处理后，电阻器的电阻不发生变化的是（） A．将电阻拉长 B．将电阻压扁 C．给电阻加热 D．使电阻两端的电压增大 7．家用白炽灯的灯丝烧断后，若把灯丝小心地搭在一起，我们会发现灯泡将比以前更亮，这是因为搭好的灯丝的电阻（） A．变大了 B．变小了 C．没有变化 D．以上三种情况都有可能 8．如图所示，电压表测L2两端的电压，其中正确的是（） D A B C 9．小明按如图3所示的电路进行实验，当开关闭合后， V1和V2的指针位置完全一样，造成这一现象的原因是( ) A．可能L1开路B．可能L2短路 C．可能 V1和V2所选量程不相同，Ｌ1短路 D．可能 V1和V2所选量程不相同，电路各处完好 10．张明在物理实践活动中，设计了如图所示的四种用电流表或电压表示数反映弹簧
所受压力大小的电路。四个电路中有一个电路能实现压力增大，电表示数增大，这
个电路是（）

A B C D
11．如图所示，当开关闭合时，发现电压表示数为零，灯L1不亮，
灯L2亮。下列几种故障中，可能的是（）
A．灯L1的灯座短路 B．灯L1灯丝断了
C．灯L2的灯座短路 D．灯L2灯丝断了
12．如图所示，小平做实验时将电压表串联在电路中了，那么闭合
开关后，会出现的情况为（）
A．灯泡的灯丝烧断 B．电压表一定烧坏
C．电源损坏 D．电压表指针有明显偏转
二、填空题（每空1分，共25分）
1．电阻的单位是_______，电压的单位是，家庭电路的电压是，
一节干电池的电压是_______V，大量事实表明，不高于是______V的电压才是对人体
安全的电压。
2．要在一段电路中产生电流，它的两端就要有___________________，电源的作用就
是给电路两端提供______________。
3．用同种材料制成的导线，它的电阻大小由___________和___________来决定；在温
度一定时，材料和长度都相同的导体，它的横截面积越大，电阻就越______________。
4．现在的楼道多采用声光控自动开关，则声控开关在有声音时相当于；光控
开关在有光时相当于。（填 “导体”或“绝缘体”）
5．滑动变阻器是靠改变连入电路中的电阻线的___________来改变电阻的，从而改变
电路中的___________。旋转收音机的音量旋钮时，实质是调节内部的_____________。
6．灯L1与灯L2串联，先用电压表测灯Ll两端的电压，如图7所示．再测L2两端电压
时，只将电压表接A的一端改接C，这种接法_______ （填“正确”或“不正确”）。理
由____________。

图1

图7 图8
图9
2

R2
R1 L
V2

7．某同学在做电学实验时，不慎将电压表和电流表的位置对换，接成了如图8所示电路。此时若闭合开关，其后果是：电流表，电压表。 (选填“烧坏”或“不烧坏”) 8．在如图9所示的电路中，电源电压不变．当开关S由断开到闭合时，电流表的示数将________，电压表的示数将________。（均选填“变大”、“不变”或“变小”） 9、36KV=___________V=___________mV； 48Ω=__________KΩ=__________MΩ。三、综合题：（共35分） 1． (6分) 计算：如图所示，电源电压为12V开关闭合后电灯发光，电压表V1的示数为9V，电压表V2的示数为6V，求电阻R1及电灯两端的电压。 2．下表是一些长1m、横截面积为1mm2的导线在20℃时的电阻（单位：Ω）（8分）银 0. 016 铁 0. 096 铜 0. 017 铅 0. 20 铝 0. 027 锰铜 0. 44 钨 0. 052 镍铬合金 1. 10 (1)将上表规格中的锰铜线和镍铬合金线串联在同一电路中，则通过锰铜的电流_____通过镍铬合金的电流。镍铬合金线上的电压_______锰铜线上的电压(填“大于”、“小于”、或“等于”)。 (2)取上表中的铁、银导线各一根，并联接在同一电路中，通过它们的电流之比为_______,它们两端电压之比为___________。 3．(6分) 滑动变阻器是靠改变电阻线在电路中的_______________来改变电阻，从而改变电路中的电压和电流，一个滑动变阻器上标有“2.5A，50Ω”的字样，其中50Ω表示_______________________________2.5A表示___________________________。 4．某同学为了探究并联电路中干路的电流与各支路电流之间的关系，设计电路如右图所示。（4分）（1）当闭合开关了，该同学发现电流表A1指针向“O” 刻线左边偏转，则故障原因可能是什么？（2）如闭合开关了，该同学还发现电流表A的指针向右偏转，超过了右边最大刻度值，那该怎么办？
5、画图：
（1）如图所示，给你几种电路元件，请你在图上用铅笔画线代替导线，把元件按要
求连接起来。要求：L1与L2并联；滑动变阻器控制通过L1的电流大小；滑动变阻器滑
片向右滑动，L1变亮。（4分）
（2）将图中的元件连接起来。要求：L1与L2串联，电流表测L1中的电流，电压表测
L2两端的电压，并画出相应的电路图。（ 3分）

第（1）题第（2）题
6．(1)如图所示，A、B、C、D为四个接线柱。闭合开关后灯不亮，已确定是由于灯
开路或短路引起的。在不拆开电路的情况下，请你用一个电压表或一个电流表分别对
故障进行判断，把方法和判断结果填入下表中。（4分）

电表方法（接在何处，开关闭合）现象、结论

电流表
电压表
(2)如图所示，小雨同学连接的一个简单串联电路，合上开关发现两灯均不亮，其故
障原因是其中一只灯坏了。请你从“一根导线、一只电压表或一只电流表”中任选一
种作为辅助器材，帮他设计一种找出坏灯泡的方案。（4分）

器材方法现象、结论
导线
电压表
电流表
L

S
A1

A2
A

L
2
L1
