中密度纤维板生产过程
中密度纤维板生产过程
中密度纤维板，简称MDF板，是一种由木材纤维和胶合剂制成的板材，具有均匀的密度和平整的表面。
MDF板在家具制造、建筑装饰和室内装修等领域广泛应用，是一种重要的工业原材料。
下面将详细介绍中密度纤维板的生产过程。
1. 原材料准备
中密度纤维板生产的主要原材料是木材纤维和胶合剂。
木材纤维可以来自锯木厂的锯末、木材加工厂的剩余木材和回收的废旧木材等。
这些木材纤维经过筛分、破碎和干燥等处理，以确保纤维的质量和纯度。
胶合剂常用的有尿素醛树脂、酚醛树脂等。
2. 纤维制备
将经过处理的木材纤维送入纤维制备系统。
纤维制备系统主要包括磨浆机和纤维破碎机。
磨浆机将木材纤维与水混合，并通过高速旋转刀片的作用将木材纤维分散成纤维状。
纤维破碎机进一步将纤维细化，以提高纤维的柔软度和可塑性。
3. 胶合剂添加
将制备好的木材纤维放入混合罐中，并逐渐加入胶合剂。
胶合剂的添加量根据产品的要求和所使用的胶合剂种类而定。
在混合过程中，需要对胶合剂进行充分的搅拌和混合，以确保纤维与胶合剂的均匀分布。
4. 成型与压制
将混合好的纤维和胶合剂送入成型机。
成型机主要由一对热压板和一对成型板组成。
在成型过程中，纤维与胶合剂在高温和高压下进行热压，胶合剂固化并将纤维牢固地粘合在一起。
成型板上的图案和纹理也会在这一步骤中被压制到板面上。
5. 烘干与修边
成型后的板材需要进行烘干，以去除板材中的水分。
烘干方式可以是自然风干或使用烘干设备进行人工烘干。
烘干后，还需要对板材进行修边，使其边缘平整、光滑。
6. 整理与包装
经过修边的板材会进行最后的整理工序，检查板材的质量，确保表面平整、无瑕疵。
然后，将板材按照规格、尺寸进行分切和包装，以便运输和储存。
以上就是中密度纤维板的生产过程。
通过原材料准备、纤维制备、胶合剂添加、成型与压制、烘干与修边、整理与包装等环节，中密度纤维板可以得到高质量的制品。
中密度纤维板具有密度均匀、强度高、加工性好等优点，因此在家具制造、建筑装饰和室内装修领域得到广泛应用。
通过不断优化生产工艺和改进材料，中密度纤维板的品质将得到进一步提升，满足人们对高品质板材的需求。
中密度纤维板生产工艺及操作规程
中密度纤维板生产工艺及操作规程中密度纤维板（Medium Density Fiberboard，简称MDF）是一种由木材纤维制成的板材，具有平整度高、加工性能好、环保等优点，广泛应用于家具制造、建筑装饰等领域。
下面是中密度纤维板生产工艺及操作规程的详细介绍。
一、生产工艺1.原料处理：将原木经过锯材、剥皮、切段等工序处理成木片，确保木片质量。
2.填料工艺：将木片进行热蒸汽处理，以提高木片质量和制品的物理性能。
3.制浆工艺：在家具等微细纸浆中加入木片，将原料水浆化成纤维，形成纤维板。
4.成型工艺：将纤维板水浆通过成型机进行成型，形成中密度纤维板。
5.压制工艺：将成型后的纤维板进行压制，以提高板材的强度和稳定性。
6.切割工艺：将压制后的纤维板进行裁切，得到合适的板材尺寸。
7.修整工艺：对切割后的板材进行修整，保证板材表面光滑平整。
8.表面处理：对修整后的板材进行表面处理，如喷涂、拉丝等，以提高美观度和耐磨性。
二、操作规程1.安全操作：操作人员必须穿戴好防护装备，如安全帽、防护镜、防护手套等。
操作人员需了解紧急情况下的应急逃生通道。
2.设备检查：在生产前，检查设备是否运行正常，各部位是否牢固，机械部件是否润滑良好。
3.原料质量检查：对原料进行质量检查，确保木片质量好、含湿率适宜等。
4.操作流程：按照生产工艺的要求，依次进行原料处理、填料工艺、制浆工艺、成型工艺、压制工艺、切割工艺、修整工艺和表面处理等。
5.检验标准：对生产过程中的每个环节，都必须进行检验和测试，确保产品质量达到标准要求。
6.设备维护：对设备定期进行维护和保养，检查各个部位是否有损坏、松动等情况。
7.清洁和卫生：保持生产车间的清洁和卫生，减少灰尘和杂质对产品质量的影响。
8.废弃物处理：废弃物应及时清理、收集和处理，保持生产环境整洁。
通过上述工艺和操作规程，可以确保中密度纤维板的生产质量和产品性能。
同时，操作人员需要经过专业培训，掌握相关的操作技能和安全知识，以确保生产过程的安全性和高效性。
mdf成分
MDF成分1. 引言中密度纤维板（Medium-Density Fiberboard, MDF）是一种用于家具、建筑和装饰等领域的常见材料。
它由木屑或其他纤维材料通过热压和胶合制成。
本文将深入探讨MDF的成分，包括原材料、生产工艺和化学成分等方面。
2. 原材料2.1 木材纤维MDF的主要原材料是木材纤维，包括木屑、锯末和细纤维。
这些纤维可以来自多种木材，如松木、桉树、柳树等。
与其他纤维板相比，MDF所使用的纤维要更细小。
2.2 胶粘剂胶粘剂在MDF的生产过程中起到粘合纤维的作用。
常见的胶粘剂包括酚醛树脂、尿素醛树脂和双酚A。
2.3 辅助材料为了提高MDF的性能和质量，还会添加一些辅助材料。
这些材料包括抗氧化剂、保湿剂和防水剂等。
辅助材料的添加量相对较少，但对MDF的性能有着重要的影响。
3. 生产工艺3.1 纤维制备在制备MDF之前，首先需要将木材纤维制备成适合生产的形态。
这一步骤通常包括刨花、成纤和磨粉等过程。
刨花将木材切削成薄片，成纤将薄片变成纤维，磨粉将纤维研磨成适当的尺寸。
3.2 料浆制备在料浆制备过程中，将木材纤维与胶粘剂和水混合。
这一步骤旨在使纤维与胶粘剂充分混合并形成均匀的混合物。
3.3 成型在成型过程中，将料浆放入成型机中，并通过热压成型。
成型机会使混合物中的水分蒸发，使纤维与胶粘剂之间的化学反应发生。
经过一定时间的高温高压处理，混合物逐渐变得坚硬且具有一定的强度。
3.4 表面处理成型后的MDF需要进行表面处理，以提高外观和耐久性。
这可以包括砂光、涂装和镶嵌等工艺。
4. 化学成分4.1 纤维素MDF中最主要的化学成分是纤维素，它是木材纤维的主要组成部分。
纤维素是一种碳水化合物，可以提供MDF的强度和稳定性。
4.2 树脂树脂是胶粘剂的主要成分，用于粘合纤维。
酚醛树脂、尿素醛树脂和双酚A是常用的树脂类型。
树脂在热压过程中会发生交联反应，增加MDF的强度和耐久性。
4.3 辅助材料辅助材料的化学成分各不相同，但通常包括防腐剂、保湿剂、防水剂和抗氧化剂等。
中纤板工艺流程
中纤板工艺流程中纤板，又称中密度纤维板，是一种以植物纤维为原料，经过高温高压加工而成的一种人造板材。
它具有密度均匀、强度高、不易变形等优点，因此在家具制造、建筑装饰等领域得到了广泛的应用。
下面将介绍中纤板的生产工艺流程。
1. 原料准备中纤板的主要原料是植物纤维，常用的有木材纤维、竹子纤维等。
首先需要对原料进行筛分、破碎和干燥处理，以确保原料的质量和干燥度符合生产要求。
2. 纤维预处理经过原料准备后，需要对纤维进行预处理。
首先将纤维放入蒸煮锅中进行蒸煮处理，以软化纤维并去除其中的杂质。
接着进行磨浆处理，将纤维磨成细小的纤维素颗粒，以便后续的成型加工。
3. 料浆调制将经过预处理的纤维素颗粒与粘合剂、防腐剂等添加剂混合，制成一定浓度的纤维素料浆。
在这一过程中需要严格控制料浆的配比和搅拌时间，以确保料浆的均匀性和稳定性。
4. 成型将调制好的料浆倒入成型机中，经过模具压制成型。
成型过程中需要控制压力和温度，以确保中纤板的密度和强度符合要求。
成型后的中纤板需要经过一定的时间进行固化和冷却。
5. 热压固化冷却后的中纤板需要进行热压处理，以提高其密度和强度。
在热压过程中，需要控制压力、温度和时间，以确保中纤板的质量和性能。
6. 整理修边经过热压处理后的中纤板需要进行整理修边，以确保其尺寸和平整度符合要求。
修边过程中需要使用专业的修边设备，以确保修边的精度和效率。
7. 质检包装最后对成品中纤板进行质量检测，检查其密度、强度、平整度等指标是否符合要求。
合格的中纤板进行包装，以便运输和销售。
以上就是中纤板的生产工艺流程，通过严格控制每个环节的工艺参数和质量要求，可以生产出质量稳定、性能优良的中纤板产品，满足不同领域的应用需求。
密度板生产过程
密度板生产过程密度板是一种常用的建筑材料，广泛应用于家具、装饰、包装等领域。
它具有坚固耐用、防潮防虫、易加工等优点，因此备受消费者的青睐。
那么，密度板是如何生产的呢？下面就让我们一起来了解一下密度板的生产过程。
密度板的原材料主要是木材，常用的有杨木、松木、柳木等。
这些木材经过采伐后，首先要进行去皮处理。
去皮后的木材会被切割成合适的长度，然后通过机械设备进行刨光，使其表面平整。
接下来，经过刨光的木材进入到切片机中。
切片机能够将木材切成薄片，厚度一般在0.3毫米到3毫米之间。
切片机的刀片非常锋利，切割速度也非常快，可以将大块的木材迅速切成薄片。
切片后的木材薄片会进入到热压机进行热压处理。
热压机是密度板生产中非常重要的设备，它能够将木材薄片进行高温高压的处理，使其内部的木质纤维产生化学变化，从而增加密度和强度。
在热压机中，木材薄片会被加热至一定温度，通常在150℃到220℃之间，然后施加高压，一般在1.5MPa到3.5MPa之间，持续一定时间。
热压处理后，密度板还需要经过冷却处理。
冷却是为了使密度板内部的纤维结构稳定下来，避免因温度变化导致内部应力的释放。
冷却处理可以使用自然冷却或者冷却设备进行辅助冷却。
经过冷却处理后，密度板的表面会有一定的粗糙度，需要进行修整。
修整可以通过砂光机进行，它能够将密度板的表面磨光，使其平整光滑。
砂光机的砂纸一般是由碳化硅或氧化铝制成，砂粒的粗细可以根据需要进行调整。
密度板经过修整后，需要进行质量检测。
质量检测主要包括密度测定、强度测试、吸水率测试等。
只有经过检测合格的密度板才能够出厂销售。
密度板的生产过程主要包括去皮处理、切片、热压、冷却、修整和质量检测等环节。
每个环节都是相互关联、相互依赖的，只有每个环节都得到严格控制和操作，才能够生产出质量优良的密度板产品。
通过不断优化和改进生产工艺，提高生产效率和产品质量，密度板行业将迎来更加美好的发展前景。
加工生产纤维板的工艺流程
加工生产纤维板的工艺流程引言纤维板是一种常用的人造板材，以木质纤维作为主要原料经过加工制造而成。
本文将介绍加工生产纤维板的工艺流程，包括纤维板的原料准备、纤维板的生产工序以及质量检测等内容。
1. 原料准备1.1 木质纤维的选材与处理首先需要选择适合生产纤维板的木材。
优质的木材应具有均匀的纤维结构和较低的含水率。
在选材过程中，应对木材进行除皮、刨光等处理，以去除表面的污染物和不良部分。
1.2 添加剂的调配在纤维板的生产中，添加剂能够提高纤维板的性能和耐久性。
常见的添加剂包括胶黏剂、填料和防腐剂。
通过正确调配和添加适量的添加剂，可以提高纤维板的强度和稳定性。
2. 纤维板的生产工序2.1 机械粉碎将经过处理的木材进行机械粉碎，使其变成符合要求的纤维状物质。
粉碎后的木材纤维具有较大的比表面积，有利于后续胶合。
2.2 料浆制备将经过机械粉碎的木材纤维与水和添加剂进行混合搅拌，制备成纤维板所需的料浆。
在料浆制备过程中，需要控制料浆的浓度和搅拌时间，确保纤维均匀分散。
2.3 料浆成型将制备好的料浆倒入成型机中，通过成型机的振动和压力使料浆均匀分布在成型模具内，形成纤维板的初步形状。
2.4 热压固化成型后的纤维板需要进行热压固化，以提高纤维板的强度和稳定性。
将成型的纤维板放入热压机中，在高温高压的条件下进行固化处理。
固化的时间和温度需要根据不同纤维板的要求进行调节。
2.5 表面处理经过热压固化后，纤维板的表面还需要进行涂覆处理。
常见的涂覆处理包括印刷、喷涂和涂蜡等。
涂覆处理能够增加纤维板的表面光滑度和美观度。
3. 质量检测3.1 物理性能检测对生产出的纤维板进行物理性能检测，包括强度、耐冲击性、密度等指标。
通过物理性能检测可以判断纤维板的质量是否符合要求。
3.2 外观质量检测对纤维板的外观进行检测，包括表面平整度、色泽一致性等。
外观质量检测可以直观地判断纤维板的外观是否符合要求。
结论以上介绍了加工生产纤维板的工艺流程，包括原料准备、纤维板的生产工序以及质量检测。
纤维板资料

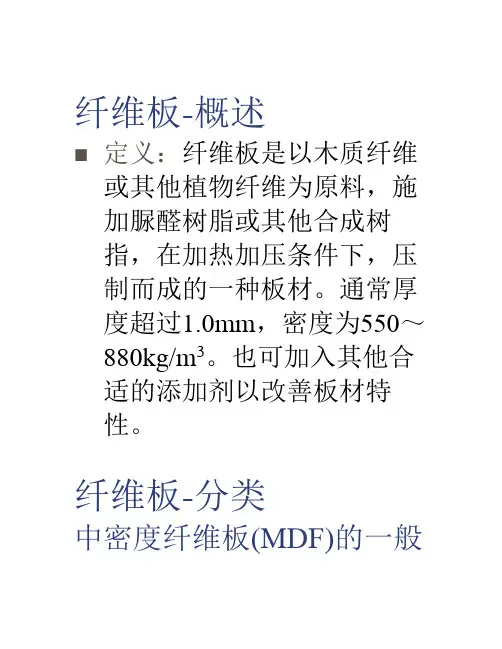

纤维板-概述定义：纤维板是以木质纤维或其他植物纤维为原料，施加脲醛树脂或其他合成树指，在加热加压条件下，压制而成的一种板材。
通常厚度超过1.0mm，密度为550～880kg/m3。
也可加入其他合适的添加剂以改善板材特性。
纤维板-分类中密度纤维板(MDF)的一般生产工艺连续平压法中密纤维板生产工艺流程MDF用原料⏹木质原料⏹小径级原木（速生材、间伐材）⏹采伐剩余物（枝桠）⏹加工剩余物（废单板、板皮、锯屑、木材切削废料）⏹回收利用的木质材料（废旧木材、人造板）⏹非木质原料⏹竹材⏹农作物秸杆⏹农作物加工剩余物MDF-原料的准备⏹含水率调整⏹含水率过低，细屑比例增加，切削能量（动力）消耗增加⏹含水率过高，干燥能量消耗⏹一般要求原料的含水率30-50%⏹剥皮⏹树皮含量应<20%⏹最好控制在10%以下MDF - 削片（Chipping）⏹各种原料首先加工成木片⏹设备为削片机或刨片机（与刨花板所用相同）MDF –纤维分离（热磨法）⏹木片先经饱和蒸汽预热蒸煮（蒸汽压力0.8-1.2MPa，温度170-188C）5-10min⏹木片在磨室中受磨片的研磨作用以及相互之间的作用下，分离称单根纤维或纤维束纤维分离程度的评定⏹纤维滤水度, 20~25S⏹纤维筛分值⏹纤维自由堆积密度, 16~22 kg/m3纤维施胶⏹胶粘剂8~12％（固体树脂对绝干纤维)⏹一般UF树脂（固体含量45-50%）⏹固化剂NH4Cl或(NH4)2SO4，0.5-1.5%（以固体树脂重量为基准）⏹防水剂石蜡1~2％（以绝干纤维重量为基准)⏹常用施加方法-管道施胶（先施胶后干燥）⏹在热磨机出料口或干燥机进口处喷洒胶粘剂和防水剂⏹石蜡也可加入木片中，在热磨机中与纤维混合纤维干燥⏹对终含水率的要求⏹纤维分离后含水率30-50%⏹纤维施胶后含水率40-60%⏹要求干燥后含水率8-12%⏹纤维干燥方法-管道干燥⏹一级或二级管道气流干燥系统。
⏹由长度70-100m，直径1-1.6m的管道组成纤维干燥- 一级气流干燥纤维干燥–二级气流干燥纤维干燥-工艺参数⏹进口温度160-310C⏹与干燥介质（烟气或热空气）有关⏹出口温度60-100C⏹与干燥介质（烟气或热空气）有关⏹干燥介质流速20-30m/s⏹混合浓度（空气/绝干纤维）12m3/1kg⏹干燥时间5-10s板坯成型⏹与刨花板板坯成型基本相同⏹机械铺装⏹气流铺装⏹一般铺装带下设置真空箱⏹使纤维快速沉降到铺装带上⏹使板坯密实，在运输过程不被破坏普通气流铺装机工作原理板坯预压⏹板坯铺装厚度=15-30倍毛板厚度⏹板坯预压后压缩率为60-75%⏹预压工艺⏹周期式平压机：单位压力1.5MPa～1.8MP⏹连续式带式预压机：线压力（单个棍）140-250N/mm热压（与刨花板基本相同）⏹热压温度（UF)⏹单层压机及连续压机180℃～200℃⏹多层压机150℃～180℃⏹热压（最高）压力⏹ 2.0-3.5MPa⏹热压时间（UF)⏹14-40s（每mm 未砂光板厚）后期加工（与刨花板基本相同）⏹锯边⏹根据GB规定或定货要求尺寸⏹砂光⏹减小厚度偏差（定厚砂光）⏹去除表面薄弱层。
mdf生产工艺过程
mdf生产工艺过程
MDF（中密度纤维板）是以木材纤维为主要原料，经过刨花、磨浆、分级、热蒸煮、造纸成浆、热压、后处理等一系列工艺流程制成的一种人造板。
下面是MDF的基本生产工艺过程。
1.刨花：将木材原料切割成薄片，通过旋转滚筒用锯片将薄片
刨成刨花。
2.磨浆：将刨花放入磨浆机中进行磨浆处理。
磨浆的目的是将
刨花中的木纤维与胶粘剂更好地混合。
3.分级：将经过磨浆的刨花进行分级，根据粒度大小进行分类，以便后续制造过程中的混合调配。
4.热蒸煮：将刨花用高温高压的蒸汽进行蒸煮，使木纤维软化，去除木质素和其他杂质。
5.造纸成浆：将经过热蒸煮的刨花与胶粘剂混合，在模板上形
成一层纤维状的纸浆，水分逐渐蒸发，纤维之间的物质凝结。
6.热压：在热压机中对造纸成浆进行热压处理，使其成型。
热
压的目的是使纤维之间更加紧密结合。
7.修边：对热压后的板材进行修边处理，使得板材的边缘更加
平整光滑。
8.质检：对修边后的板材进行质量检测，包括板材的尺寸、平
整度、密度、含水率等指标的检测。
9.打孔处理：根据客户需求，对板材进行打孔处理，以便于后续的加工和使用。
10.涂漆和包装：对板材进行涂漆或其他表面处理，使其具有更好的装饰性和保护性。
然后将板材进行包装，以便运输和销售。
以上是MDF的基本生产工艺过程，这个过程的每一个环节都十分关键，只有严格控制每个步骤的质量，才能生产出优质的MDF板材。
中纤板的加工流程
中纤板的加工流程中纤板的加工流程中纤板是一种常用的家具材料，其制作过程严格按照一定的流程进行，以保证产品的质量和性能。
下面将详细介绍中纤板的加工流程，包括原材料准备、研磨压制、修边打磨、涂装和包装等环节。
第一步：原材料准备中纤板的主要原材料是木材纤维，通常采用杨木、杉木和松木等木材。
首先需要将这些木材进行粉碎，使其成为合适大小的木材纤维。
然后，经过清洁处理，去除木材中的杂质和污染物。
第二步：研磨压制在研磨压制环节，将原材料中的木材纤维与胶水或胶粘剂混合，并均匀铺在模板上。
然后，使用特殊的研磨机对其进行压制，使其形成一片均匀的中纤板。
这个过程通常需要较高的压力和温度，以确保中纤板的密度和强度。
第三步：修边打磨中纤板生产完成后，需要对其进行修边和打磨。
首先，通过修边机器对中纤板的四周进行修整，使其边缘光滑整齐。
然后，使用砂纸或砂轮进行表面打磨，去除可能出现的瑕疵和不平整。
第四步：涂装经过修边打磨后的中纤板可以进行涂装。
涂装是为了提高中纤板的耐磨性、防水性和装饰性。
首先，将中纤板放在专业喷漆或喷涂设备中，均匀喷涂清漆或油漆，形成保护层。
然后，将其晾干，确保涂层完全干燥。
第五步：包装最后一步是对加工完成的中纤板进行包装。
中纤板通常是批量生产的，因此需要进行包装，以保证运输和存储过程中的安全性和稳定性。
通常采用包装薄膜和木制托盘等方式，将中纤板进行捆绑和固定。
通过以上几个环节，中纤板的加工流程完成。
每个环节都非常重要，任何细微的差错都可能对最终产品的质量产生不利影响。
因此，在中纤板的生产过程中，必须保持严格的质量控制和操作规范。
中纤板作为一种重要的家具材料，在市场上有着广泛的应用。
它具有环保、耐久、易加工等优点，因此深受消费者的喜爱。
中纤板的加工流程非常关键，只有确保每个环节都精细制作，才能生产出高品质的中纤板产品。
随着家具行业的发展和需求的增加，中纤板行业也将不断创新和进步，为消费者提供更好的产品体验和服务。
中密度纤维板生产线工艺流程
8%%。原木装于通过皮带运输机送载机将小径木、枝桠材等木材原料放在储木台上，入削片机，削片机前装有金属探测器，避免带有金属的木材进入削片机。进入削片机经由螺旋运输机和斗式提升机送人木片储仓的木材被削成规格木片，储存。分别储存软材和硬所以采用两个储仓，由于软材硬材要按比例混合，材木片。由出料装置控根据工艺配比，储仓下部的出料装置能控制出料速度，制出料：或4量，使软硬木片按要求的比例均匀混合。软硬木片之比为3：7
加热压机导热油加热系统的结构与特点热压是汽车内饰生产过程中的一道重要工序，而在板坯热压过程中，加热又是一个重要的工艺条件。目前，对板坯加热的常用方法是利用热压板进行接触加热，即高温热载体流过热压板内部的蛇形通道，对钢制热压板进行加热，热压板升温后再对与之紧密接触的板坯加热，使板坯温度升高。过去，我国汽车内饰企业大多采用蒸汽作为热载体，蒸汽作为热载体具有物理化学性质稳定、来源广泛、价格低廉、无毒无味无污染等特点，但蒸汽用于热压工序时也有几个不易克服的缺点：一是热压工序通常需要较高的温度，一般在160——220℃之间，与此相对应的蒸汽压力为1.6——2.5MPa,因此，需要整个供热系统（包括锅炉、管5 / 21
热压板温度降接触，否则会加速导热油氧化而缩短其使用寿命。
根据规定，导热油用℃以下时热油循环泵才能停止工作。低到80倍的工作压力来制造或选型，所用电机要求防管路及阀门要按1.6所选用的导热油的导热系数要大，比热要高，其闪点和自燃爆。导热油在高温运行时，其化学键容易断裂而氧化裂解生点要高。
导成碳，所以必须在导热油牌号规定的额定工作温度以下使用。
道及其附件与接头等）具有较高的耐压强度，这就使供热系统结构复杂，投资增大，运行管理不便;二是为了保证热压质量，要求热压板面温度尽可能均匀一致，一般要求同一块压板板面上的温差小于3°C，各层热压板之间的温差小于5°C，这就要求载热体在进出热压板时的温度差要尽可能小。采用蒸汽加热时，往往会由于凝结水排故不及时，使热压质量降低;三是蒸汽在热压机中放热后排出的凝结水具有较高的温度(一般在160℃以上)，其回收难度较大，若处理不当，则可能造成严重的能源浪费。由于蒸汽加热具有这些不易克服的缺点，所以，近年来越来越多的汽车内饰生产热压机都采用了高温热油供热系统。热油供热的特点热油又称为导热油，属于一种高温有机热载体，热压机采用热油供热时具有以下主要优点：（1）高温低压。热油供热系统采用的是液相封闭循环，导热油在常压下温度可以升高到300以上而不发生气化，例如，HD系列导热油在常压(0. 098MPa)下即可获得330℃的高温，如考虑系统的压力损失及一定的安全系数，热油系统中的最高压力(热油循环泵的出口压力)一般也仅在0.6MPa左右，比具有同样供热温度的蒸汽供热系统的压力低得多。由于具有高温低压的特点，加之热油系统不需要复杂的水处理设施，因此，相对于蒸汽供热系统而言，热油系统结构比较简单，运行、管理也比较方便。这是热油系统的最大的优点。（2）温度均匀。在设计热油系统时，通常在热压机处设置“二次循环”，一方面，可以通过改变二次循环油量调节热油进人热压板时的温度，另一方面，二次循环油量的加人，使通过热压板的油量成倍增加。(3)6 / 21
中密度纤维板生产工艺知识
中密度纤维板生产工艺知识1. 引言中密度纤维板（Medium Density Fiberboard, MDF）是一种以木纤维为主要原料，通过高温高压下，用合成树脂或胶黏剂进行粘合加工而成的板材。
中密度纤维板广泛应用于家具、地板、门窗等领域，具有平整度好、强度高、易加工的特点。
本文将介绍中密度纤维板的生产工艺知识，包括原料准备、纤维制备、生产工艺、后处理等内容。
2. 原料准备中密度纤维板的主要原料是木纤维，通常采用锯末、木屑或竹屑等。
原料的选择直接影响到中密度纤维板的质量和性能。
首先，原料需要经过干燥处理，将其水分含量控制在合适的范围内。
过高的水分含量会导致中密度纤维板干燥过程中产生大量的气泡和变形。
其次，原料需要经过筛选，去除杂质和过大的颗粒。
这样可以确保制成的中密度纤维板表面平整度，减少细小颗粒对板材质量的影响。
3. 纤维制备在纤维制备过程中，主要需要将原料进行切割、破碎和成型。
首先，原料经过切割机械进行切割处理，将其切成适当的大小。
然后，通过破碎机对原料进行粉碎，使得纤维的长度和宽度符合要求。
接下来，纤维需要通过成型机进行成型。
在成型机的作用下，原料和树脂或胶黏剂混合，经过高温高压下的压制和烘干，形成中密度纤维板的初步形态。
4. 生产工艺中密度纤维板的生产工艺包括加热压制、粘合剂使用和烘干等环节。
首先，在加热压制阶段，将成型好的纤维板放入热压机中，在高温高压下进行加热和压制。
热压机的参数需要根据不同的纤维板要求进行调整，包括温度、压力和时间等。
在粘合剂使用环节，根据纤维板的要求选择合适的粘合剂。
通常使用的粘合剂有合成树脂或胶黏剂等。
粘合剂的选择要考虑到板材的性能和环保要求。
最后，纤维板需要经过烘干处理，以去除上述生产过程中残留的水分。
烘干的过程需要控制好时间和温度，确保纤维板达到合适的含水率。
5. 后处理中密度纤维板生产完毕后，需要进行后处理工序，包括修边、打磨和包装等。
首先，对纤维板进行修边处理，将边缘整齐切割，以获得平整的板材边缘。
