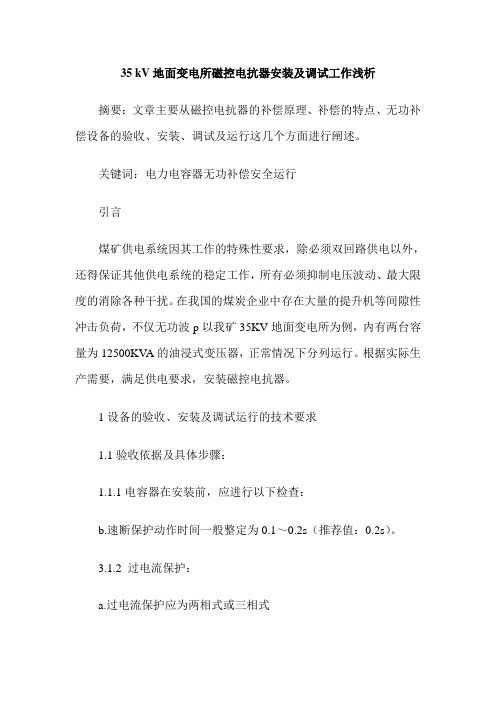

35 kV地面变电所磁控电抗器安装及调试工作浅析
35 kV地面变电所磁控电抗器安装及调试工作浅析摘要：文章主要从磁控电抗器的补偿原理、补偿的特点、无功补偿设备的验收、安装、调试及运行这几个方面进行阐述。
关键词：电力电容器无功补偿安全运行引言煤矿供电系统因其工作的特殊性要求，除必须双回路供电以外，还得保证其他供电系统的稳定工作，所有必须抑制电压波动、最大限度的消除各种干扰。
在我国的煤炭企业中存在大量的提升机等间隙性冲击负荷，不仅无功波p以我矿35KV地面变电所为例，内有两台容量为12500KV A的油浸式变压器，正常情况下分列运行。
根据实际生产需要，满足供电要求，安装磁控电抗器。
1设备的验收、安装及调试运行的技术要求1.1验收依据及具体步骤：1.1.1电容器在安装前，应进行以下检查：b.速断保护动作时间一般整定为0.1～0.2s（推荐值：0.2s）。
3.1.2 过电流保护：a.过电流保护应为两相式或三相式b.过电流保护电流定值应可靠躲电容器组额定电流，p b.低电压保护动作时间应按以下原则设定:(1)同级母线上的其他出线故障时在故障切除前一般不宜先跳闸(2)当备用电源自动投切装置动作时，在自投装置合上电源前应先跳闸(3)电源线失电重合时在重合闸前应先跳闸3.1.5：单星形接线电容器组的开口三角电压保护a. 电压定值按部分单台电容器切除或击穿后，故障相其余单台电容器所承受的电压不长b. 期超过1.1倍额定电压的原则整定。
b.整定公式:UCH=3KUN/(3N(M-K)+2K),UDZ=UCH/KLM,KLM 大于等于1,推荐值:1.1UN为电容器额定相电压;K为同一相故障电容器台数,M为每相电容器并联台数;N为电容器串联段数c.动作时间一般整定为0.1～0.2s,推荐值:0.2s3.1.6：星形接线电容器组电压差动保护a.差动电压定值按部份单台电容器故障后，故障相其余单台电容器所承受的电压不长期超过1.1倍额定电压的原则整定;b.整定公式:ΔU=3KUN/(3N(M-K)+2K),UDZ=ΔU/KLM,KLM大于等于1,推荐值:1.1c.动作时间一般整定为0.1～0.2s,推荐值:0.2s3.1.7 双星形接线电容器组的中性线不平衡电流保护a.电流定值按部分单台电容器故障后，故障相其余单台电容器所承受的电压不长期超过1.1倍额定电压的原则整定b.整定公式:I0=3MKIE/(6N(M-K)+5K),IDZ=I0/KLM,KLM大于等于1,推荐值:1.1c.动作时间一般整定为0.1～0.2s,推荐值:0.2s3.2 磁控电抗器保护：3.2.1 电流速断保护:速断保护电流定值一般整定为3-4.5倍额定电流（推荐值：3倍）,无延时3.2.2 过电流保护:a.过电流保护电流定值应可靠躲过电抗器额定电流，一般整定为1.5～2倍额定电流,推荐值:1.8倍b.动作时间一般整定为0.5～1.0s,推荐值:0.8s3.2.3 温度保护:a.温度告警一般设定为80℃－100℃，推荐值为90℃b.超高温跳闸一般设定120℃－130℃，推荐值为120℃3.2.4 瓦斯保护:a.单台容量为900Kvar以上的磁控电抗器均应配置瓦斯保护b.轻瓦斯报警一般设定为：告警。
35～110KV变电站设计规范标准
35～110KV变电站设计规第一章总则第1.0.1条为使变电所的设计认真执行国家的有关技术经济政策，符合安全可靠、技术先进和经济合理的要求，制订本规。
第1.0.2条本规适用于电压为35～110kV，单台变压器容量为5000kVA及以上新建变电所的设计。
第1.0.3条变电所的设计应根据工程的5～10年发展规划进行，做到远、近期结合，以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能。
第1.0.4条变电所的设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理地确定设计方案。
第1.0.5条变电所的设计，必须坚持节约用地的原则。
第1.0.6条变电所设计除应执行本规外，尚应符合现行的国家有关标准和规的规定。
第二章所址选择和所区布置第2.0.1条变电所所址的选择，应根据下列要求，综合考虑确定：一、靠近负荷中心；二、节约用地，不占或少占耕地及经济效益高的土地；三、与城乡或工矿企业规划相协调，便于架空和电缆线路的引入和引出；四、交通运输方便；五、周围环境宜无明显污秽，如空气污秽时，所址宜设在受污源影响最小处；六、具有适宜的地质、地形和地貌条件（例如避开断层、滑坡、塌陷区、溶洞地带、山区风口和有危岩或易发生滚石的场所），所址宜避免选在有重要文物或开采后对变电所有影响的矿藏地点，否则应征得有关部门的同意；七、所址标高宜在50年一遇高水位之上，否则，所区应有可靠的防洪措施或与地区（工业企业）的防洪标准相一致，但仍应高于涝水位；八、应考虑职工生活上的方便及水源条件；九、应考虑变电所与周围环境、邻近设施的相互影响。
第2.0.2条变电所的总平面布置应紧凑合理。
第2.0.3条变电所宜设置不低于2.2m高的实体围墙。
城网变电所、工业企业变电所围墙的高度及形式，应与周围环境相协调。
第2.0.4条变电所为满足消防要求的主要道路宽度，应为3.5m。
主要设备运输道路的宽度可根据运输要求确定，并应具备回车条件。
变电站施工电源安全管理
6第10卷(2008年第7期)电力安全技术随着电网的飞速发展，变电站在施工过程中，由于施工电源管理不到位或措施不完善，造成变电站所用变压器跳闸，主变通风全停故障屡有发生，严重影响了变电站设备的安全稳定运行。
如何保证运行变电站在基建扩建与更新改造过程中的安全运行，确保运行设备的安全稳定运行和施工工程的顺利进行非常重要。
1管理措施多年以来，施工电源的管理工作一直是变电站安全管理的死角，存在着许多漏洞和不足。
由于变电站扩建、更新及改造施工涉及多家单位，且用电负荷复杂，对其管理已经刻不容缓。
1.1加强变电站扩建区管理变电站扩建施工单位管理往往较为松散，扩建施工人员技术素质相对较差，安全意识淡薄，时有违反相关规定进行施工的情况发生，且其工作地点较为分散不利于管理。
因此加强对变电站扩建施工单位的管理非常重要，应将变电站扩建施工人员及地点列为危险源来对待，对变电站扩建负荷侧定期进行巡视、测温工作，对施工电源的安全问题要进行专题分析，对施工人员进行安全教育，使其树立安全用电意识，防患于未然。
1.2避免施工电源出线穿越扩建施工区变电站施工中往往要使用装载机、挖掘机等大型施工机械，这就很有可能伤及穿越施工区的电缆。
因此，变电站扩建施工电源引线尽量不要穿越施工区，应埋放于施工区边缘且在埋放点安放标示牌。
若施工区电源引线必须要穿越施工区时，应将该段电缆套装钢管加以保护，并安置标示牌，避免施工机械对其损伤。
1.3施工负荷分列运行一般重要变电站所用系统接线方式均为单母分段接线。
为预防类似事故再次发生，应将扩建施工负荷与主变通风等重要负荷分列运行，1号所用变带交流I 段母线，并将主变通风、各保护室交流馈线柜、U S 等重要负荷连接在交流I 段上；号所用变带交流II 段，将变电站扩建施工电源接在交流II文江海，石千（西宁输变电运行公司，青海西宁810008）变电站施工电源安全管理段上，这样就避免了事故的扩大化，将事故损失降为最小。
35KV变电所继电保护的设计2
1 绪论1.1变电站继电保护的发展变电站是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
电气主接线是发电厂变电所的主要环节，电气主接线的拟定直接关系着全厂（所）电气设备的选择、配电装置的布置，继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。
继电保护发展现状，电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断注入新的活力，因此，继电保护技术得天独厚，在40余年的时间里完成了发展的4个历史阶段。
随着电力系统的高速发展和计算机技术、通信技术的进步，继电保护技术面临着进一步发展的趋势。
国内外继电保护技术发展的趋势为：计算机化，网络化，保护、控制、测量、数据通信一体化和人工智能化。
2 设计概述：2.1设计依据:（1）继电保护设计任务书。
（2）国标GB50062-92《电力装置的继电保护和自动装置设计规范》。
（3）《电力系统继电保护》（山东工业大学）。
2.2设计规模：本设计为35KV降压变电所。
主变容量为6300KVA，电压等级为35/10KV。
2.3设计原始资料：2.3.1 35KV供电系统图,如图1所示。
2.3.2系统参数：电源I短路容量：SIDmax=200MVA；电源Ⅱ短路容量：SⅡDmax =250MVA；供电线路：L1=L2=15km，L3=L4=10km，线路阻抗：XL=0.4Ω/km。
图1 35KV系统原理接线图2.3.3 35KV变电所主接线图，如图2所示S Ⅱ SIDL8图2 35KV变电所主接线图2.3.4 10KV母线负荷情况，见下表：3 主接线方案的选择3.1 主接线设计要求电气主接线主要是指在发电厂、变电所、电力系统中，为满足预定的功率传送和运行等要求而设计的，表明高压电气设备之间互相连接关系的传送电能的电路。
电路中的高压电气设备包括发电机、变电器、母线、断路器、隔离刀闸、线路等。
变电站母差保护分列压板投退时机的分析
变电站母差保护分列压板投退时机的分析摘要：详细分析继电保护“六统一”标准实行前后，母差保护分列压板的投退操作对母差保护的影响，提出两种类型母差保护的不同投退操作方案。
结合与备自投或负荷转供装置配合的分析，确定了备母联方式下分列压板应处的状态。
提高了母差保护运行的可靠性，为变电站日常倒闸操作和工作现场安全措施布置提供借鉴。
关键词：母差保护；分列压板；制动系数10.引言变电站内，母线故障是电力系统最严重故障之一，一旦出现母线故障，连接在故障母线上的所有设备必须及时切除。
由于母线上连接的设备很多，如不能及时切除，将会进一步扩大停电范围。
枢纽变电站的母线故障若不能及时切除，还有可能引发电力系统稳定破坏的事故，严重时会造成电力系统瓦解。
因此配置性能完善的母差保护，对保证整个区域电网的安全具有决定性的意义。
现场运行人员对其中的跳闸出口、失灵起动压板、远跳压板、母差及失灵功能投入压板、互联压板的作用及操作都比较清楚，但对分列压板的认识都存在一定的误区。
1.准确判别母线运行状态的重要性220KV母线常用的双母线接线方式，以此为例阐述母差保护相关的动作原理，其余诸如单线分段、双母单分段、双母双分段等接线方式可以参考。
母差保护大差比率差动元件作为母线区内区外故障的判别元件，小差比率差动元件作为故障母线的选择元件。
为保证其动作的可靠性，母差保护多采用复式比率差动判据，其动作表达式为（1-1）公式（1-1）式中：I d为差电流；I r为和电流；I dset为差流门槛定值；Kr为比率制动系数。
为防止母线分列运行，弱电源侧母线发生故障时，大差比率差动元件的灵敏度不够，大差比例差动元件的比率制动系数Kr设置高低两个定值。
母线并列运行以及投单母线或隔离开关双跨时，大差比率差动元件采用比率制动系数高值，而当母线分列运行时，自动转用比率制动系数低值。
另外，为防止母联开关间隔死区故障（故障发生在母联开关与母联TA 之间）时，母联TA侧母线的小差比率差动元件判为区外故障不动作，而母联开关侧母线小差比率差动元件判为区内故障动作跳开该条母线，故障无法切除，母差保护装置内特设置了母联死区保护[1]。
35～110KV变电站设计规范(正式)
35～110KV变电站设计规范(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.编订：__________________单位：__________________时间：__________________Word格式 / 完整 / 可编辑文件编号：KG-AO-7109-37 35～110KV变电站设计规范(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
第一章总则第 1.0.1条为使变电所的设计认真执行国家的有关技术经济政策，符合安全可靠、技术先进和经济合理的要求，制订本规范。
第1.0.2条本规范适用于电压为35～110kV，单台变压器容量为5000kVA及以上新建变电所的设计。
第 1.0.3条变电所的设计应根据工程的5～10年发展规划进行，做到远、近期结合，以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能。
第1.0.4条变电所的设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理地确定设计方案。
第1.0.5条变电所的设计，必须坚持节约用地的原则。
第1.0.6条变电所设计除应执行本规范外，尚应符合现行的国家有关标准和规范的规定。
第二章所址选择和所区布置第 2.0.1条变电所所址的选择，应根据下列要求，综合考虑确定：一、靠近负荷中心；二、节约用地，不占或少占耕地及经济效益高的土地；三、与城乡或工矿企业规划相协调，便于架空和电缆线路的引入和引出；四、交通运输方便；五、周围环境宜无明显污秽，如空气污秽时，所址宜设在受污源影响最小处；六、具有适宜的地质、地形和地貌条件（例如避开断层、滑坡、塌陷区、溶洞地带、山区风口和有危岩或易发生滚石的场所），所址宜避免选在有重要文物或开采后对变电所有影响的矿藏地点，否则应征得有关部门的同意；七、所址标高宜在50年一遇高水位之上，否则，所区应有可靠的防洪措施或与地区（工业企业）的防洪标准相一致，但仍应高于内涝水位；八、应考虑职工生活上的方便及水源条件；九、应考虑变电所与周围环境、邻近设施的相互影响。
04_35-110kV变电站设计规范_最新版
中华人民共和国国家标准35～110kV变电所设计规范GB50059－92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年5月1日关于发布国家标准《35～110kV变电所设计规范》的通知建标〔1992〕653号根据国家计委计综〔1986〕250号文的要求，由能源部会同有关部门共同修订的《35～110kV变电所设计规范》，已经有关部门会审。
现批准《35～110kV变电所设计规范》GB50059－92为强制性国家标准，自一九九三年五月一日起施行，原国家标准《工业与民用35千伏变电所设计规范》GBJ59－83同时废止。
本规范由能源部负责管理，其具体解释等工作由能源部华东电力设计院负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部一九九二年九月二十五日修订说明本规范是根据国家计委计综〔1986〕250号文的要求，由我部华东电力设计院会同有关单位共同对《工业与民用35千伏变电所设计规范》GBJ59－83修订而成。
规范组在修订规范过程中，进行了广泛的调查研究，认真总结了规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。
修订后的规范共分四章和十一个附录。
修订的主要内容有：增加了63kV、110kV变电所部分；新增的章节为并联电容器装置、二次接线、照明、远动和通信、屋内外配电装置、继电保护和自动装置、电测量仪表装置、过电压保护及接地、土建部分等；原有蓄电池章合并入所用电源和操作电源章节中：对主变压器和电气主接线章节充实了内容深度：原规范土建部分的条文过于简略，本次作了较多的增补，增补的主要内容为变电所结构采用以概率理论为基础的极限状态设计原则、建筑物和构筑物的荷载、主建筑物的建筑设计标准、建筑物的抗震构造措施、变电所的防火设计等。
本规范的土建部分，必须与按1984年国家计委批准发布的《建筑结构设计统一标准》GBJ68－84制订、修订的《建筑结构荷载规范》GBJ9－87等各种建筑结构设计标准、规范配套使用，不得与未按GBJ68－84制订、修订的国家各种建筑结构设计标准、规范混用。
35KV烧结变电电站主变调档和进线、母联开关解锁操作2011.3.5
35KV烧结变电站1#——3#主变调档，1#——2#主变清灰，进线母联开关解锁操作一、铁前变电站35KV I II III段母线已合并为一段母线运行二、1.确认35KV烧结变电站1#、2#主变分列运行2.确认3#主变处于冷备用状态3.确认烧结已减负荷（小于16MKW）三、许可设备检修室测试35KV烧结变电站35KV母线1PT和2PT相序并核相正确，10KV 母线1PT和2PT相序并核相正确。
四、许可设备检修室拆除35KV、10KV母联、进线开关联锁。
五、现场对35KV III段母线、10KV III段母线摇绝缘合格。
六、35KV I III段314母联开关由冷备用改为运行（1）检查35KV I III段314母联隔离小车在工作位（2）将35KV I III段314母联开关小车由试验位摇至工作位（3）合上35KV I III段314母联开关（4）检查35KV I III段314母联开关在合位七、35KV II III段315母联开关由冷备用改为运行（1）检查35KV II III段315母联隔离小车在工作位（2）将35KV II III段315母联开关小车由试验位摇至工作位（3）合上35KV II III段315母联开关（4）检查35KV II III段315母联开关在合位八、10KV I III段114母联开关由冷备用改为运行（1）检查10KV I III段114母联隔离小车在工作位（2）将10KV I III段114母联开关小车由试验位摇至工作位（3）合上10KV I III段114母联开关（4）检查10KV I III段114母联开关在合位九、10KV II III段115母联开关由冷备用改为运行（1）检查10KV II III段115母联隔离小车在工作位（2）将10KV II III段115母联开关小车由试验位摇至工作位（3）合上10KV II III段115母联开关（4）检查10KV II III段115母联开关在合位十、1.令烧结10KV变电所合母联，切1受，2受带全所运行2.令备煤10KV变电所合母联，切1受，2受带全所运行3.烧结开关站10KV开关1#电源1108开关由运行改为热备用（1）拉开烧结开关站10KV开关1#电源1108开关（2）检查烧结开关站10KV开关1#电源1108开关在分位4.备煤1# 1105开关由运行改为热备用（1）拉开备煤1105开关（2）检查备煤1105开关在分位5.确认所用变的低压侧II段带全所运行6.1#所用变1102开关由运行改为热备用1)拉开1#所用变1102开关2)检查1#所用变1102开关在分位十一、检查确认111开关已无电流十二、10KV II III段母联115开关由运行改为热备用（1）拉开10KV II III段母联115开关（2）检查10KV II III段母联115开关在分位十三、35KV烧结变电站1#主变由运行改为检修1、1#主变10KV侧111开关由运行改为冷备用（1）拉开1#主变10KV侧111开关（2）检查1#主变10KV侧111开关在分位（3）将1#主变10KV侧111开关小车由工作位摇至试验位2、1#主变35KV侧3103开关由运行改为冷备用（4）拉开1#主变35KV侧3103开关（5）检查1#主变35KV侧3103开关在分位（6）将1#主变35KV侧3103开关小车由工作位摇至试验位3、1#主变由冷备用改为变压器检修（1）合上1#主变高压侧3211接地刀闸（2）在1#主变低压侧放电、挂接地线十四、检查3#主变确在冷备用状态，巡检人员在3#主变高低压侧挂接地线，做好安全措施。
【标准】35-110KV变电所设计规范_GB50059-92
第3.1.5条电力潮流变化大和电压偏移大的变电所，如经计算普通变压器不能满足电力系统和用户对电压质量的要求时，应采用有载调压变压器。
第二节电气主接线
第3.2.1条变电所的主接线，应根据变电所电力网中的地位、出线回路数、设备特点及负荷性质等条件确定。并应满足供电可靠、运行灵活、操作检修方便、节约投资和便于扩建等要求。
第3.6.3条照明设备的安装位置，应便于维修。屋外配电装置的照明，可利用配电装置构架装设照明器，但应符合现行国家标准《电力装置的过电压保护设计规范》的要求。
第3.6.4条在控制室主要监屏位置和屏前工作位置观察屏面时，不应有明显的反射眩光和直接阳光。
第3.6.5条铅酸蓄电池室内的照明，应采用防爆型照明器，不应在蓄电池室内装设开关、熔断器和插座等可能产生火花的电器。
第3.2.2条当能满足运行要求时，变电所高压侧宜采用断路器较少或不用断路器的接线。
第3.2.3条35～110kV线路为两回及以下时，宜采用桥形、线路变压器组或线路分支接线。超过两回时，宜采用扩大桥形、单母线或分段单母线的接线。35～63kV线路为8回及以上时，亦可采用双母线接线。110kV线路为6回及以上时，宜采用双母线接线。
第3.2.5条当变电所装有两台主变压器时，6～10kV侧宜采用分段单母线。线路为12回及以上时，亦可采用双母线。当不允许停电检修断路器时，可设置旁路设施。当6～35kV配电装置采用手车式高压开关柜时，不宜设置旁路设施。
第3.2.6条当需限制变电所6～10kV线路的短路电流时，可采用下列措施之一：
一、变压器分列运行；
二、采用高阻抗变压器；
风电场35kV线路单相接地故障处理及防范措施分析
风电场35kV线路单相接地故障处理及防范措施分析作者：高源来源：《科技风》2017年第18期摘要：用电稳定与安全关系到千家万户与电场的发展，如何解决单相接地故障成为首要任务。
本文通过分析研究35kV线路在接线方式，线路的保护措施以及如何减少单相接地时故障发生的次数，对单相接地故障的处理以及防范措施做出一定的总结，提高用电稳定与安全，保障电力企业发展。
关键词：35kV线路单相接；故障处理；防范措施风电场35kV线路在运行过程中经常发生线路单相接地故障，尤其是在大风、雨雪天气及鸟类活动、人类活动频繁的区域，给居民用电稳定安全带来隐患，严重对输电设备造成损害，给电场的发展及盈利带来损害。
一、风电场升压站主接线方式110kV升压站变压器组的链接方式如上图所示，采用图上连接方式的具体解释为保护1的安装位置为了对母线进行保护，后备保护是对符合电压进行闭锁，定时进行过流保护。
保护2是针对主变的主要保护措施，保护3是主变各35kV出线的保护措施。
110kV升压站变压器组主要的连接方式要求的保护原则为对于保护1的电流速断保护动作数值的大小是根据其躲过变压器二次侧时，最大短路电流数值来进行整定的，其具体动作时间根据实际保护配置情况设定。
从而使得线路如果发生类似短路故障同时，变压器发生跳闸动作。
二、35kV线路保护配置可靠性、选择性、快速性、灵敏性是对继电保护的基本要求。
35kV系统在发展过程中供电半径越来越小，变压器容量越来越大，系统短路容量不断上升。
加装电压闭锁元件可以有效地保护35kV的输电线路。
因为在采用了电压闭锁元件后，输电线路的可控性就得到了提高，工作人员在平时就可以通过控制元件的保护水平，进而大大提高线路的安全性。
但是加装电压闭锁元件也是有着其局限性，因为增加一个闭锁元件，输电线路保护拒动的可能性也就会随之提高。
另外加装低压母分BZT也可以在一定程度上改善输电线路的安全状况，保护动作电流可以通过计算得出恰当的一个值，从而用得到的值来对电路进行设置，这样就可以提高电路保护的灵敏性与性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
35kV变电所分列运行安全措施
由于矿井近几年发展迅速，矿井负荷逐年增加，为提高地面35KV
变电所供电容量，确保矿井供电系统可靠、安全运行，杜绝矿井大面
积停电，对矿井供电方式进行以下调整：
1、现运行方式：单母线（腰煤Ⅰ3561或腰煤Ⅱ 3563分段投运）、
1#和2#主变压器分列运行方式。
2、调整后运行方式：双母线（腰煤Ⅰ3561和腰煤Ⅱ 3563同时
投运）、1#和2#主变压器分列运行方式。
为保证分列运行期间的供电安全，规范倒闸操作，迅速正确处理
突发事故，特编制本措施。
一、 时间安排及停送电地点：
系统调整时间：4月底矿井停产检修期间
二、准备工作
1、作业现场由机电队长全面负责现场的技术和安全工作。
2、提前计划好作业顺序，提前办好工作票等各项手续。
3、提前准备好所需的各类绝缘用具、安全用具，确保完好，能
正常使用。
4、提前检查确认地面及井下各变电所联络柜的断路器小车摇出，
并悬挂“禁止合闸”的警示牌。
5、必须设有专人联系停送电工作。
6、停送电操作人员必须由持有资格证的操作人员进行，并佩戴
好绝缘手套、绝缘靴等安全用具。
三、停电工作
1、停电前，施工负责人必须向调度信息中心电话申请停电，并
确认全矿大功率用电设备处于停机状态，禁止带负荷断电。
2、在停电作业过程中，必须做到“一人监护，一人工作”确保
安全停电。
3、停电时必须严格按操作票执行，严格执行倒闸操作制度。
4、停电后在所操作的开关柜上悬挂“禁止合闸”的警示牌。
四、送电工作
1、送电前，由施工负责人进行全面检查，确认无误，电话请示
调度信息中心后下令送电。
2、在送电作业过程中，必须做到“一人监护，一人工作”确保
安全送电。
3、送电时必须严格按操作规程执行。
4、送电正常后，施工负责人向调度信息中心汇报，由调度信息
中心通知各单位做好送电准备工作。
五、作业顺序
1、向调度信息中心汇报，确认地面及井下各变电所联络柜的断
路器小车摇出，并悬挂“禁止合闸”的警示牌。
2、确认全矿大功率用电设备处于停机状态。
3、将35kV变电所35kV柜6#开关柜分闸，并将断路器小车摇出，
悬挂“禁止合闸”警示牌。
4、将35kV变电所35kV柜1#开关柜合闸。
5、送电后观察各开关柜综合保护装置显示无异常后，确认送电
正常，向调度信息中心汇报。
六、文明施工
1、所有进入施工现场的工作人员必须遵守现场的规章制度，严
禁扰乱工作现场秩序。
2、作业结束后，将绝缘用具等工器具收拾好，严禁乱扔乱放，
做到施工现场文明卫生。
4、送电完毕后，待供电运行正常30分钟后，方可离开作业现场。
七、技术措施
（一）、正常检修时倒闸操作方法：
1、双回路同时供电，变电所合联络时，上级变电所先合联络，
下级变电所才允许合联络；分联络时，下级变电所未分联络，上级变
电所禁止分联络；
2、对全矿高压双回路分列运行线路，若需检修设备合联络时，
必须通知地面35kV变电所值班人员，由值班人员通过变电所专用电
话联系调度信息中心，依次从上级变电所到下级变电所合联络。检修
结束后，分联络与此相反，依次从下级变电所到上级变电所分联络。
（二）、掉电事故时倒闸操作方法：
1、下井有四条回路，井下1#主变10kVⅠ、Ⅱ回路和42盘区变
电所10kVⅠ、Ⅱ回路，分别来自地面35kV变电所10kVⅠ、Ⅱ母线上。
（1）当其中一条下井回路出现跳闸时，该变电所值班人员应立
即汇报矿调度信息中心，并联系地面35kV变电所，地面35kV变电所
合联络，然后通知该变电所合联络。区队立即组织维修电工排除故障，
恢复原分列运行状态。
（2）当35kV同一段母线上的下井两条回路掉电时，该变电所值
班人员应立即汇报矿调度信息中心，并分断已掉电的两条进线柜断路
器，并分断该段母线上所有馈出线，再合上该变电所联络开关，然后
分别试送一次刚才分断的馈出线，恢复设备供电。
2、井下42盘区变电所为双回路，正常情况下均为双回路分列运
行状态。
（1）当42盘区变电所任意一条进线回路掉电时，必须先确认掉
电的进线回路断路器处于分断状态，并分断该段母线上所有馈出线，
再合上该车间联络开关，然后分别试送一次刚才分断的馈出线，恢复
设备供电。
（2）当42盘区变电所两条进线同时掉电时，禁止改变原供电运
行状态，原地等待送电。
八、本措施未提及之处均按照《煤矿安全规程》《操作规程》《作业规
程》以及陕西建新煤化有限责任公司有关操作规程执行。
