氧化铝结晶温度
氧化铝生产工艺技术规程
1氧化铝生产工艺流程1.1工艺流程概述我厂氧化铝生产采用拜尔法。
矿山来的铝土矿在卸矿站卸入矿仓后转运到均化库布料。
石灰石经竖式石灰炉煅烧后送到石灰仓，用于石灰消化和原料磨配料。
均化库内的碎铝土矿用双斗轮取料机横向取料后经皮带运输机送至磨头仓。
铝土矿、石灰和蒸发来的循环母液按一定配比进入由棒、球二段磨和水旋器组成的磨矿分级系统。
分级溢流（原矿浆）进入原矿浆槽，然后泵送至高压溶出工序的溶出前槽。
溶出前槽内矿浆用G E H O泵送入溶出系统。
首先由单套管和压煮器组成的十级预热器预热，再用约60巴新蒸汽间接加热压煮器内矿浆到溶出温度，保温溶出45－60分钟，经十级自蒸发器闪蒸降温后，溶出矿浆用赤泥洗液稀释。
闪蒸产生的二次蒸汽用于十级预热，新蒸汽冷凝水经闪蒸成6巴蒸汽并入全厂低压蒸汽管网，新蒸汽不含碱冷凝水返回热电厂。
二次蒸汽冷凝水及新蒸汽含碱冷凝水送热水站。
稀释矿浆在Ф40m单层平底沉降槽内进行液固分离，底流进入洗涤沉降槽进行三次赤泥反向洗涤，再送入赤泥过滤机进行过滤洗涤，热水分别加入过滤机和末次洗涤，滤饼经螺旋输送进入再浆化槽，用离心泵向G E H O泵喂料，然后压送到赤泥堆场进行干法堆存。
分离沉降槽中添加由絮凝剂工序制备好的合成絮凝剂和天然絮凝剂。
一次、二次洗涤槽加合成絮凝剂。
分离沉降槽溢流经泵送粗液槽，再用泵送往385m2凯利式叶滤机或226m2立式叶滤机进行控制过滤，过滤时加入助滤剂（石灰乳或苛化渣）。
滤饼送二次洗涤槽，精液送板式热交换器。
精液经三级板式热交换器与分解母液和冷却水进行热交换冷却到设定温度。
再与种子过滤滤饼（晶种）在晶种槽内混合后用晶种泵送至由13台平底机械搅拌槽组成的分解系列的首槽（1#和2#槽）。
经连续分解后从11#（或10#）槽顶用立式泵抽取分解浆液去进行旋流分级，分级前加入部分过滤母液稀释，分级溢流进12#（或11#）分解槽。
底流再用部分母液冲稀后自压至产品过滤。
分解末槽（12#或11#）的分解浆液从槽上部出料自流至种子过滤机，滤饼用精液冲入晶种槽，滤液入锥形母液槽。
氢氧化铝煅烧过程
氢氧化铝煅烧过程氢氧化铝是一种常见的无机化合物，化学式为Al(OH)3、它是由铝离子（Al3+）和羟根离子（OH-）组成的。
氢氧化铝主要用于制取铝金属、制备陶瓷材料、作为酸洗剂和消烟剂等。
氢氧化铝的煅烧过程是将氢氧化铝加热至高温，以驱除结晶水和羟根离子，得到无水氧化铝（Al2O3）的过程。
煅烧温度一般在800°C至1200°C之间。
氢氧化铝的结晶水可以分为结晶水和追加结晶水两种类型。
结晶水指的是结晶在氢氧化铝晶体中的水分子，而追加结晶水指的是吸附在氢氧化铝表面和孔隙中的水分子。
煅烧过程中，首先会发生结晶水的脱除，然后是追加结晶水的脱除。
煅烧过程中，氢氧化铝晶体的结晶水首先会发生脱水反应。
反应的化学方程式可以表示为：2Al(OH)3→Al2O3+3H2O在较低的温度下，氢氧化铝晶体中的结晶水会转变为追加结晶水。
随着温度的升高，追加结晶水也会逐渐脱除，直到完全除去。
氢氧化铝晶体的煅烧过程可以分为三个阶段：水化阶段、脱水阶段和烧结阶段。
水化阶段发生在室温至200°C之间。
在这个温度范围内，氢氧化铝晶体中的结晶水会转变为追加结晶水，同时晶体的颜色会发生变化。
在水化阶段，氢氧化铝晶体会逐渐失去结晶水，而追加结晶水会加入。
脱水阶段发生在200°C至300°C之间。
在这个温度范围内，氢氧化铝晶体中的结晶水会被完全脱除，转化为无定形的氢氧化铝。
烧结阶段发生在300°C至800°C之间。
在这个温度范围内，无定形的氢氧化铝会重新烧结成为颗粒状的氢氧化铝。
烧结阶段的温度越高，氢氧化铝颗粒的大小越大。
煅烧过程的最终产物是无水氧化铝，化学式为Al2O3、无水氧化铝具有稳定的晶体结构和高度的热稳定性，常用于制备陶瓷材料和涂料等。
总结来说，氢氧化铝的煅烧过程经历了水化阶段、脱水阶段和烧结阶段。
通过逐步升温，氢氧化铝晶体中的结晶水会被转化为追加结晶水，并最终被脱除，形成无定形的氢氧化铝。
铝氧化后形成膜高温后脱落的原因
铝氧化后形成膜高温后脱落的原因铝氧化后形成的膜在高温条件下往往会发生脱落现象，这是由于多种因素的综合作用所导致的。
下面将详细介绍这些原因。
高温会导致铝氧化膜的热膨胀系数增大。
铝氧化膜的热膨胀系数是指在温度变化下，膜的长度或体积的变化率。
当温度升高时，铝氧化膜的热膨胀系数增大，导致膜与基材之间的应力增加。
当应力超过膜与基材之间的结合强度时，膜就会发生脱落。
高温下氧化铝的晶体结构发生变化，使得膜的结晶度降低。
氧化铝是一种多晶材料，晶体结构对膜的稳定性起着重要的作用。
在高温下，氧化铝的晶体结构会发生变化，晶粒的尺寸增大，结晶度降低。
这样会导致膜的结构松散，易于在高温下脱落。
高温会引起氧化铝膜的析氧反应。
氧化铝膜在高温下与基材之间的界面会发生析氧反应，生成气体。
这些气体会在膜与基材之间形成气泡，使得膜与基材之间的结合变得松散，从而导致膜的脱落。
高温下的氧化铝膜容易受到外界环境的影响。
在高温环境中，膜表面的水分会蒸发，使得膜表面变得干燥。
同时，高温还会加速膜表面的氧化反应，形成氧化层。
这些因素都会导致膜与基材之间的结合变弱，从而导致膜的脱落。
高温还会引起铝氧化膜的腐蚀。
在高温环境中，铝氧化膜的表面会与外界环境中的气体、液体等发生化学反应，形成化合物。
这些化合物会破坏膜的结构，使得膜的稳定性降低，从而导致膜的脱落。
铝氧化后形成的膜在高温条件下容易发生脱落的原因有多种。
高温引起的热膨胀、晶体结构变化、析氧反应、环境影响以及腐蚀作用都会导致膜与基材之间的结合变弱，从而引发膜的脱落现象。
为了提高铝氧化膜的高温稳定性，可以采取合适的措施，如改变膜的制备工艺、添加合适的添加剂等，以增强膜的结构稳定性，提高膜的高温耐久性。
矿化剂及煅烧温度对高温氧化铝性能的影响

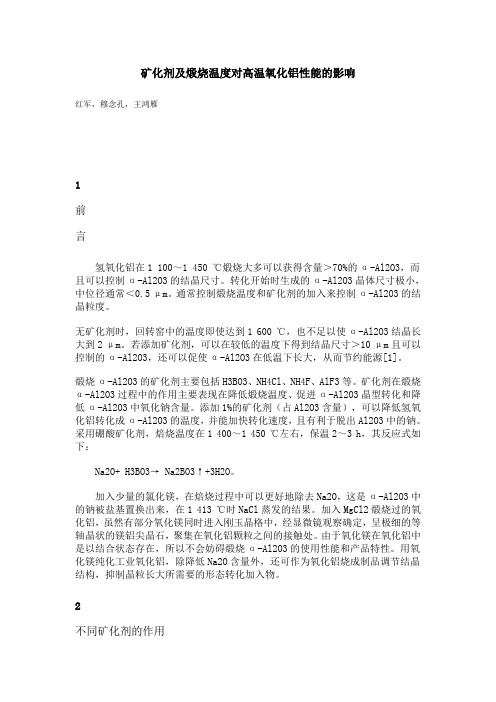

矿化剂及煅烧温度对高温氧化铝性能的影响红军，穆念孔，王鸿雁1前言氢氧化铝在1 100～1 450 ℃煅烧大多可以获得含量＞70%的α-Al2O3，而且可以控制α-Al2O3的结晶尺寸。
转化开始时生成的α-Al2O3晶体尺寸极小，中位径通常＜0.5 μm。
通常控制煅烧温度和矿化剂的加入来控制α-Al2O3的结晶粒度。
无矿化剂时，回转窑中的温度即使达到1 600 ℃，也不足以使α-Al2O3结晶长大到2 μm。
若添加矿化剂，可以在较低的温度下得到结晶尺寸＞10 μm且可以控制的α-Al2O3，还可以促使α-Al2O3在低温下长大，从而节约能源[1]。
煅烧α-Al2O3的矿化剂主要包括H3BO3、NH4Cl、NH4F、AlF3等。
矿化剂在煅烧α-Al2O3过程中的作用主要表现在降低煅烧温度、促进α-Al2O3晶型转化和降低α-Al2O3中氧化钠含量。
添加1%的矿化剂（占Al2O3含量），可以降低氢氧化铝转化成α-Al2O3的温度，并能加快转化速度，且有利于脱出Al2O3中的钠。
采用硼酸矿化剂，焙烧温度在1 400～1 450 ℃左右，保温2～3 h，其反应式如下：Na2O+ H3BO3→ Na2BO3↑+3H2O。
加入少量的氯化镁，在焙烧过程中可以更好地除去Na2O，这是α-Al2O3中的钠被盐基置换出来，在1 413 ℃时NaCl蒸发的结果。
加入MgCl2煅烧过的氧化铝，虽然有部分氧化镁同时进入刚玉晶格中，经显微镜观察确定，呈极细的等轴晶状的镁铝尖晶石，聚集在氧化铝颗粒之间的接触处。
由于氧化镁在氧化铝中是以结合状态存在，所以不会妨碍煅烧α-Al2O3的使用性能和产品特性。
用氧化镁纯化工业氧化铝，除降低Na2O含量外，还可作为氧化铝烧成制品调节结晶结构，抑制晶粒长大所需要的形态转化加入物。
2不同矿化剂的作用试验中，以工业氧化铝为原料（其中Na2O含量为0.290%），加入不同的矿化剂，经充分混匀后，装入刚玉坩埚，在试验用高温炉中，按一定升温制度煅烧而成，煅烧温度1 400 ℃。
氧化铝晶体生长与应用研究
氧化铝晶体生长与应用研究氧化铝（Al2O3）是一种广泛应用于工业领域的重要陶瓷材料，拥有良好的化学稳定性、机械强度和热稳定性，被广泛应用于磨料、陶瓷制品、电介质、高温热闪烁探测器、LED等领域。
为了制备高质量氧化铝材料，晶体生长过程显得尤为重要。
氧化铝晶体生长由于其特殊的晶体结构，往往比其他晶体生长难度大、工艺复杂，如何解决它的生长难题一直是晶体生长领域研究者们关注的问题。
近年来，众多学者引入了一系列生长方法和探索了各种制备策略来解决氧化铝晶体的制备难题。
方法一：高温坩埚法生长高温坩埚法生长是传统的氧化铝晶体生长方法，它采用氧化铝形成的玻璃粉末作为原料，该玻璃粉末具有高度纯度和热稳定性。
这种生长方法的过程中，将玻璃粉末加热到高温（通常在1600°C以上），使其熔融，同时对坩埚进行高温处理，使得氧化铝晶体可以通过等温结晶形成。
尽管高温坩埚法可以制备具有高纯度、高结晶度的氧化铝晶体，但是它无法制备出大尺寸晶体，生长速度缓慢，开发性较差，不利于现代化制造。
方法二：过饱和溶液法生长过饱和溶液法生长是一种近年来被广泛使用的氧化铝晶体生长方法，它利用高温下溶液中氧化铝的过饱和度，使氧化铝结晶形成。
过饱和溶液法生长首先需要将富含氧化铝的溶液（如氢氧化铝溶液）加热至温度高于氧化铝的饱和温度。
加入氧化铝的种子，促进晶体的核心生长。
降温时，晶体与母液之间的浓度差异使晶体继续生长。
该方法的优点在于可以获得高度纯度的大尺寸氧化铝晶体，速度较高，同时控制过程也相对较容易。
此外，该方法还可以通过改变一些实验参数来控制晶体的形态和尺寸。
方法三：固相反应法生长固相反应法是一种基于化学反应的氧化铝晶体生长方法，它使用氧化铝和其他化学物质（例如碳、铜等）作为原材料，生长晶体。
对于碳源反应法，其生长原理如下：当碳热解时，会产生充足的碳气体，它们将被加热的氧化铝粉末中的氧原子与形成的各种气体产生反应。
最终，气氛温度和反应产物的比例决定了氧化铝晶体的大小和形状。
煅烧和烧结氧化铝研究三
纪念《硅酸盐学报》创刊50周年论文集投稿氧化铝的相变和显微结构研究Ⅲ. 煅烧氧化铝的形貌演变高振昕李果刘菲王晓贤刘百宽*摘要研究了两种不同煅烧温度的氧化铝的显微结构，XRD分析表明，较低温煅烧者主要由γ-和α-Al2O3组成。
当于1100℃-3h重烧后，几乎只有α-Al2O3单相，但特征线衍射强度极低。
1300℃以上温度处理者衍射强度相近且很强，直至1720℃。
SEM观察显示较低温煅烧者呈三水铝石假像构成的多晶聚团，假像平行基面的裂纹密布，经不同温度重烧后仍保持其外形轮廓，平行裂纹扩展。
至1500℃热处理者可观察到亚微米级的粒状刚玉晶体，晶间填充气孔。
继续升高温度，刚玉晶体发育至数微米，晶间气孔聚合、扩大。
高温煅烧氧化铝只有α-Al2O3单相，晶体发育良好，于自由空间生长的刚玉呈六方片状。
为气孔控制的显微结构。
关键词：煅烧氧化铝，三水铝石假像，刚玉，显微结构通讯作者：刘百宽，男，教授(濮耐高温材料有限公司，457100)E-mail: Liu@Study on the Transformation and Microstructure of AluminaⅢ.Morphologies of Calcined AluminaGAO Zhenxin ，Liu Baikuan , Li Gou, Liu Fei, Wang Xiaoxian ZHOU Ningsheng*The microstructures of two types calcined alumina heated at variuos temperatures were studed. XRD analysis shows that calcined alumina heated at lower temperature composed of γ-and α-Al2O3mainly.Only monophase α-Al2O3 present in sample when reheated at 1100℃and annealed for 3h，but the counts of diffraction lines are weakly. Above 1300℃still to 1720℃reheated samples , the counts of diffraction lines are same and very strong.SEM analysis shows that the sample calcined at lower temperature perfomace for gathers the group shape of gibbsite-pseudomorphology which clacking in parallel to basal face .The samples still maintained its integrity the outline but clacking increases and the enlarge after reheated at different temperatures. Corundum crystallize perfect shape in submicrometer size and mach pores formed in intercrystall of corundum in sample reheated at 1500℃.Elevates along with the temperature continuatin, corundum crystallize in several micrometer size and the pores even more increases with the magnify .The sample calcined at high temperature contain only corundum which crystallize in six-plate form in pores and the microstructure is controlled by pores.Key words：calcined alumina，gibbsite-pseudomorphology，pores，microstructureCorresponding author: Liu Baikuan，male，Professor ，Puyang Refractories Co.,LTD, Puyang 457100E-mail: Liu@前文“Ⅱ. 拜尔三水铝石相变的形貌特征”论述由Gibbsite-Böhmite分解成γ-Al2O3，直至α-Al2O3晶体长大的全过程，温度达900℃开始生成θ-和κ-相，仍保存γ-Al2O3，3相共存。
无机生物材料学-氧化铝[1]
度下降（见表4-6）
表4-6、氧化铝陶瓷的孔隙率与性能的关系
.
孔隙率（%） 密度（g/cm3） 弹性模量（GPa）抗压强度（MPa）抗折强度（MPa）
0
3.93-3.95 380-400
4000-5000
400-500
25
2.8-3.0
150
500
70
35
200
55
50-75
80
5-11.4
.
为了保持氧化铝陶瓷的强度，通过在表面进行多 孔涂层处理，使材料既有一定的强度，表面又有一 定的孔隙度，使材料与骨组织更好的粘连、长入。
人工髋关节 • 80年代初单晶氧化铝陶瓷骨螺钉
1. 氧化铝陶瓷的组成、制备工艺
制备工艺一般为原料加工(粉碎)， 然后加添加剂(包括粘结剂)形成配料，
混合后静压成坯料，通过预烧-烧结 工艺形成陶瓷。
（1）烧结基本概念
所谓烧结是在高温作用下粉状物料自发填充颗粒间的空 隙过程，随着温度上升和时间的延长，过程中发生下列变 化：固体颗粒相互键联，晶粒长大，空隙（气孔）和晶界 逐渐消失，通过物质传递，物料的体积收缩、密度增加， 最后成为坚实的整体（图4-1,4-2所示）。
氧化铝生物陶瓷的制备工艺
与普通陶瓷制作工艺类似:
粉体粘合 → 预压成型（预打磨）→ 烧结 → 打磨 → 成品
其中烧结温度一般为1860摄氏度，氧化铝的 熔点为2050度。
氧化铝
高纯α-Al2O3项目装置安全备忘录1．硫酸铵分子式：(NH4)2SO4相对分子量：132.14化学品类别：无机盐—硫酸盐—铵盐外观与性状：纯品为无色斜方晶体，工业品为白色至淡黄色结晶体。
相对密度：1.769熔点：513℃±2℃毒性：低毒pH：0.1mol/L溶液pH为5.5溶解性：在0℃时在水中的溶解度为70.6g，100℃时为103.8g，不溶于乙醇和丙醇。
溶液的pH值会因硫酸铵的加入而明显下降。
危险特性：受热分解产生有毒的烟气（NH3），有害燃烧产物有：氮氧化物、硫化物。
主要用途：优良的氮肥（俗称肥田粉）；与食盐进行复分解反应制氯化铵，与硫酸铝制铵明矾，与硼酸制耐火材料，加入电镀液可增加导电性，也是食品酱色的催化剂酸性染料助染剂，皮革脱灰剂。
2. 氢氧化铝分子式：Al(OH)3相对分子量：78外观与性状：白色粉末状或砂状固体，粒径规格主要有325目、800目、1250目、5000目四个规格。
相对密度：2.42熔点：300℃（失去水）溶解性：不溶于水和醇，能溶于无机酸和氢氧化钠溶液。
主要用途：用于防水织物、油墨、玻璃器皿、纸张填料、媒染剂、净水剂，也用于铝盐和润滑剂制造等。
3．硫酸铝分子式：Al2(SO4) 3相对分子量：342.43化学品类别：无机盐—硫酸盐外观与性状：白色有光泽结晶、颗粒或粉末，工业品为灰白色片状、粒状或块状，因含低铁盐而带淡绿色，又因低铁盐被氧化而使表面发黄。
粗品为灰白色细晶结构多孔状物。
相对密度：1.69熔点：770℃（分解温度86.5℃）不易风化而失去结晶水，比较稳定，加热会失水，高温会分解为氧化铝和硫的氧化物。
毒性：低毒，粉尘对眼睛、粘膜有一定的刺激作用。
误服大量硫酸铝对口腔和胃产生刺激作用。
溶解性：溶于水，不溶于乙醇等。
燃爆危险：该品不燃危险特性：受高热分解产生有毒的硫化物烟气。
主要用途：造纸工业中作为松香胶、蜡乳液等胶料的沉淀剂，水处理中作絮凝剂，还可做灭火器的内留剂，制造明矾、铝白的原料，石油脱色、脱臭剂、某些药物的原料等。
氧化铝的三种相
氧化铝的三种相以氧化铝的三种相为标题，我们来探讨一下氧化铝的三种相态及其特点。
第一种相态是α-Al2O3。
α-Al2O3是氧化铝的一种稳定相态，也是最常见的一种相态。
它在常温下呈现出典型的白色结晶粉末状。
α-Al2O3的晶体结构为六方晶系，具有紧密堆积的排列方式。
其晶格参数为a=0.475 nm，c=1.299 nm。
α-Al2O3具有较高的硬度和熔点，对化学腐蚀、磨损和高温具有较好的抵抗能力。
这使得α-Al2O3广泛应用于陶瓷、磨料和耐火材料等领域。
第二种相态是β-Al2O3。
β-Al2O3是氧化铝的另一种相态，它的晶体结构为三方晶系。
与α-Al2O3不同，β-Al2O3具有较高的密度和较强的晶体缺陷。
由于晶格缺陷的存在，β-Al2O3的硬度较低。
β-Al2O3还具有较好的电导性能，这使得它在电子材料和电化学领域有着广泛的应用。
第三种相态是γ-Al2O3。
γ-Al2O3是氧化铝的另一种常见相态，也是一种高活性氧化铝。
γ-Al2O3的晶体结构为立方晶系，晶格参数为a=0.79 nm。
与α-Al2O3和β-Al2O3相比，γ-Al2O3的晶格结构更为松散，具有较大的孔隙和较高的比表面积。
这使得γ-Al2O3具有良好的吸附性能和催化活性，广泛应用于催化剂、吸附剂和填料等领域。
除了以上三种相态，氧化铝还存在一些其他的相态，如δ-Al2O3和ε-Al2O3等。
这些相态在特定的温度和压力条件下会出现，但相对来说相对稀少，并且在应用中较少涉及。
总结一下，氧化铝的三种相态分别是α-Al2O3、β-Al2O3和γ-Al2O3。
它们分别具有不同的晶体结构和性质，在材料科学和化学工程领域有着广泛的应用。
通过深入了解氧化铝的相态，我们可以更好地利用其特性，开发出更多的应用领域。
结晶氯化铝生产工艺
结晶氯化铝本产品外观为淡黄色或黄色结晶（也能够提纯做成白色晶体）。
结晶氯化铝又被称之为结晶氯化铝、结晶三氯化铝（又称六水氯化铝、）。
分子式为ALCL3.6H2O, 相对分子质量241.43, 无色斜方晶系结晶。
工业品为淡黄色或深黄色。
相对密度2.398。
分析温度100摄氏度。
吸湿性强, 易潮解, 溶于水、乙醇、乙醚、水溶液呈酸性, 微溶于盐酸、加热分解放出氯化氢。
本品为斜方晶系结晶, 密度2.398g/cm3。
易潮解, 在湿空气中水解生成氯化氢白色烟雾。
不燃烧, 无毒, 易溶于水、无水乙醇、乙醚和甘油中, 其水溶液呈酸性。
加热到100℃分解释放出氯化氢。
关键用于生活饮用水、含高氟水、工业水处理, 含油污水净化。
尤其是对低温、低浊、偏碱性水处理效果更佳。
是生产聚合氯化铝中间产品（替换盐酸, 降低污染）。
另外在印染、医药、皮革、油田、造纸, 精密铸造等方面有广泛用途。
结晶氯化铝在精密铸造中能够替换氯化铵用于熔模铸造型壳硬化剂, 含有质量稳定、型壳强度高、使用调整方便和改善工人操作条件、综合经济效益好等优点。
用户可依据其用途经过试验确定用量。
如用于模壳硬化剂, 提议将其配成含量为30-33%水溶液。
结晶氯化铝一直被用于精密铸造模壳硬化剂。
可用作木材防腐剂、造纸施胶沉淀剂, 是石油工业加氯裂化催化剂单体原料。
用于羊毛精制（用碳化清楚植物纤维）, 氢氧化铝胶凝生产, 还用于染色和医药工业。
根据HG/T3251-标准实施:结晶氧化铝硬化剂特点:用结晶氯化铝作硬质剂所含有优点表现为: ALCL3.6H2O, 含量为30-33%型壳常温和高温强度高, 壳型尺寸稳定性好, 铸件成品率高。
在硬化进程中不产生有害气体, 改善了劳动环境。
制成型壳不仅强度高, 基础上杜绝漏钢跑火现象, 撒沙层数少, 壳层薄、增强了透气性、降低了气孔产生。
在使用过程中硬化工艺轻易控制, 而且有利于降低铸件废品率, 增强经济效益。
结晶氧化铝使用方法:用户可依据其用途经过试验确定用量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氧化铝结晶温度
氧化铝（Al2O3）是一种重要的无机化合物，常见的结晶形式有
α-Al2O3和γ-Al2O3。
氧化铝结晶温度是指氧化铝从非晶态转变为晶
体的温度，对于各种应用领域来说都有重要的意义。
下面将就氧化铝
的结晶温度进行详细的介绍。
氧化铝的结晶温度与所采用的制备方法、原料的纯度以及晶种性
质等因素密切相关。
常见的氧化铝制备方法有溶胶-凝胶法、热分解法、热稳定剂法等。
其中，溶胶-凝胶法是一种常用的制备高纯度氧化铝的
方法。
通过调节前驱体的成分和溶胶的浓度、PH值等参数，可以控制
氧化铝的结晶温度。
此外，氧化铝的结晶温度还受原料的纯度影响。
高纯度的原料可以降低氧化铝的结晶温度。
晶种性质也对氧化铝的结
晶温度具有一定的影响，例如，引入合适的晶种可以降低结晶温度。
根据不同的晶形，氧化铝的结晶温度也有所差异。
一般来说，α-
Al2O3比γ-Al2O3的结晶温度要低。
α-Al2O3是一种稳定的结晶形态，常见的结晶温度为1100-1200℃。
γ-Al2O3是一种亚稳定的结晶形态，
其结晶温度一般在800℃以上。
此外，还存在其他形态的氧化铝，如
η-Al2O3、θ-Al2O3等，它们的结晶温度也不尽相同。
氧化铝的结晶温度也与添加剂的存在有关。
添加适量的稳定剂和
掺杂剂可以降低氧化铝的结晶温度。
稳定剂可以阻止晶体的生长，延
高结晶温度。
掺杂剂的引入可以改变晶格的结构，从而影响晶体的生
长行为。
综上所述，氧化铝的结晶温度受多种因素的影响，包括制备方法、原料纯度、晶种性质和添加剂的存在等等。
为了得到理想的结晶温度，需要综合考虑这些因素，并采取相应的措施进行调节。
通过控制结晶
温度，可以调控氧化铝的晶体结构、形貌和物理化学性质，从而实现
不同应用领域对氧化铝的需求。
