人教版九年级物理第16章电压电阻单元测试卷一、选择题(每小题3分，共45分)1．把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是( )A．水果电池把化学能转化为电能B．水果电池把电能转化为光能C．水果电池把内能转化为化学能D．金属片B是水果电池的正极2．下列电路图正确的是( )3．下列能正确测出灯泡L2两端电压的电路是( )4．有些半导体材料受温度、压力、光照、气体等影响很大，我们分别用它们制成了热敏电阻、压敏电阻、光敏电阻和气敏电阻。
如图所示是一种型号的电子握力计，它是通过电流大小变化来显示握力大小的。
由此可知，在它的内部应该存在一个( )A．热敏电阻B．压敏电阻C．光敏电阻D．气敏电阻5．如图所示是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。
则下列接法符合要求的是( )A．M接A，N接DB．M接B，N接CC．M接A，N接BD．M接C，N接D6．要使一根镍铬合金线接入电路的电阻变大，可采用的方法是( )A．增大导线两端的电压B．减小导线中的电流C．将导线拉长后接入电路D．将导线对折后接入电路7．关于电阻，下列说法中正确的是( )A．绝缘体不容易导电，是因为它们没有电阻B．导体和绝缘体的电阻大小只跟材料有关C．将一根铜导线均匀拉长后，其电阻变大D．铜导线的电阻一定比铝导线的电阻小8．如图所示电路，若要求变阻器的滑片P向右移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M、N之间( )A．b、c或b、dB．a、c或a、dC．a与bD．c与d9．如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是( )A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路10．如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是( )A．3 V B．6 VC．4.5 V D．9 V11．如图所示，电流表A1示数为0.3 A，当开关S由闭合到断开时，电流表A的示数变化了0.5 A，下列说法正确的是( )A．开关S由闭合到断开时，表A1示数变大B．开关S由闭合到断开时，表A示数减小了0.5 A，表A1示数不变C．开关S由闭合到断开时，表V示数变小D．开关S闭合时，表A1与表A的示数之比为3∶512. 如图所示电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b 两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是( )A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路13．如图所示电路，闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转，造成此现象的原因可能是( )A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路D．乙灯泡断路14. 在如图所示的电路中，下列分析不正确的是( )A．只闭合S1时，L1发光、L2不发光，A1测L1的电流，A2无示数B．只闭合S3时，L1、L2都发光，A1、A2的示数相等C．闭合S1、S2时，L1、L2都发光，A1有示数，A2无示数D．闭合S1、S3时，L1、L2都发光，A1、A2均有示数15．如图所示的电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则( )A．甲接电压表，乙接电流表B．甲、乙均接电压表C．甲、乙均接电流表D．甲接电流表，乙接电压表二、填空题(每空1分，共24分)16．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。
人教版九年级上册物理第十六章电压 电阻单元测试题

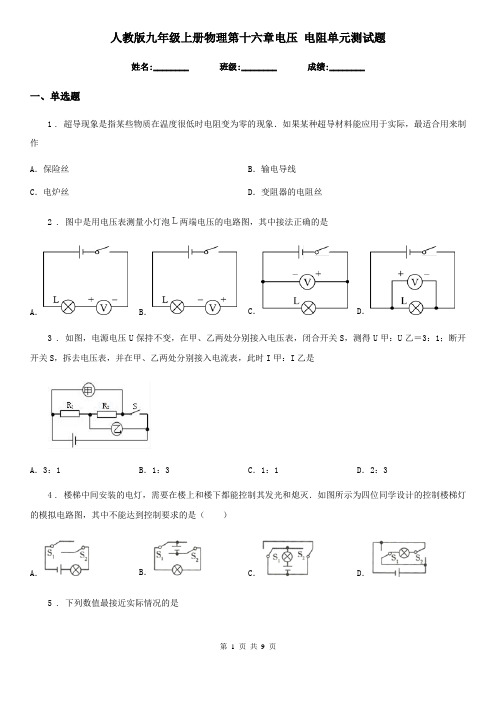

人教版九年级上册物理第十六章电压电阻单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 超导现象是指某些物质在温度很低时电阻变为零的现象．如果某种超导材料能应用于实际，最适合用来制作A．保险丝B．输电导线C．电炉丝D．变阻器的电阻丝2 . 图中是用电压表测量小灯泡两端电压的电路图，其中接法正确的是A．B．C．D．3 . 如图，电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲：U乙＝3：1；断开开关S，拆去电压表，并在甲、乙两处分别接入电流表，此时I甲：I乙是A．3：1B．1：3C．1：1D．2：34 . 楼梯中间安装的电灯，需要在楼上和楼下都能控制其发光和熄灭．如图所示为四位同学设计的控制楼梯灯的模拟电路图，其中不能达到控制要求的是（）A．B．C．D．5 . 下列数值最接近实际情况的是A．人体正常体温约为39℃B．两个鸡蛋的质量约为100gC．对人体安全的电压为不高于220V D．小明跑步速度大约20m/s6 . 某同学用0～15V的电压表测一电路两端电压，发现电压表指针偏转了15个小格，则这个电压值是A．15V B．1.5V C．7.5V D．3V7 . 如右图所示电路，闭合开关后，两盏灯都发光，比较a、b、c、d四处电流的大小，其中一定错误的是（）A．Ib=Ic B．Ic＜Ia C．Ia=Id D．Ib＞Id8 . 下列关于电与磁的说法中正确的是（）A．橡胶棒与毛皮摩擦后能够吸引轻小物体是摩擦创造了电荷B．奥斯特经过近10年的努力发现了电磁感应现象C．LED灯是由超导体材料制成的D．磁感线是为描述磁场假想出来的曲线，不是真实存在的9 . 随着科技发展，各种现代技术不断得到运用。
以下说法不正确的是A．核电站中的核反应堆是利用核聚变获取核能的B．我国的北斗导航系统是利用电磁波传输信号的C．若用超导材料制作远距离输电导线，可大大节约电能D．未来也不可能制造出不消耗能量却能不断对外做功的机器10 . 科学技术智能日新月异，智能手机普及化，智能手机的触摸屏方便了广大用户，深受客户的喜爱.手机触摸屏的核心元件是压敏电阻，这种元件的材料是（）A．绝缘体B．超导体C．导体D．半导体二、多选题11 . 下列关于材料及其应用表述正确的是（）A．目前正在运营的磁浮列车都是根据超导磁悬浮制成的B．条形码扫描器核心构件光敏二极管主要材料是半导体C．利用超导材料制成的输电导线，可以实现远距离输电D．纳米材料的出现为人们制造微小机器提供了物质基础12 . 如图所示的电路中，闭合开关S1、S2后，灯泡L1、L2及电流表均能正常工作，则下列说法正确的是（）A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→dB．开关S1、S2都闭合，灯泡L1和L2并联C．开关 S1、S2都闭合，通过灯泡L1和L2的电流可能相等D．闭合 S1、S2中任意一个开关，都会有灯泡发光13 . 关于下列物质的性质及其应用，说法正确的是A．LED是灯是新型节能灯，它的核心元件发光二极管是由半导体材料制成的B．如果能把超导材料应用于实际，它可以用来制作电子元件C．氢的热值很大，所以可以作为火箭的燃料D．冷却汽车发动机用水是由于水的沸点高14 . 下列关于发光二极管，说法正确的是A．电视机上的指示灯，街道上的红绿灯都用到发光二极管B．发光二极管只允许电流从它的某一端流入，另一端流出C．发光二极管是一种半导体电子元件D．当将发光二极管接入电路中时，电路中电流的方向是负极→发光二极管→正极15 . 下列说法中正确的是A．太阳能电池可以将太阳能转化为电能B．我国的“北斗”卫星导航定位系统是利用电磁波进行定位和导航的C．太阳系、银河系、地球、月球是按空间尺度由大到小排列的D．大量经验表明，不高于36V的电压一般对人体是安全的三、填空题16 . 如图所示是发光二极管的示意图．当电流从较长的接线脚流入时，发光二极管中有电流通过，使其发光；如果电流从较短接线脚流入，电路处于_____（选填“短路”或“开路”）状态，这说明发光二极管具有_____性．17 . 如图所示，用跟丝绸摩擦过的玻璃棒去接触验电器的金属球，金属箔片张开一定的角度。
人教版九年级物理全一册《第十六章电压电阻》单元测试卷(含答案)
人教版九年级物理全一册《第十六章电压电阻》单元测试卷（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电压、电流和电阻，下列说法正确的是（）A．当通过导体的电流是原来的2倍时，导体的电阻是原来的0.5倍B．电路中只要有电压，就会有电流C．横截面积相同的两段铜导线，长的铜导线电阻大（忽略温度的影响）D．电流的方向总是由电源的正极流向负极2．某中学的同学们发明的“超市购物秒结算”系统，在市青少年科技创新大赛上荣获一等奖，如图所示就是安装了这种系统的购物车。
下列分析不正确的是（）A．购物车受到的重力和地面对车的支持力是一对平衡力B．购物车的主体结构用的金属是导体C．购物车从静止到运动的过程中，车中的商品惯性不变D．商品从货物架放入购物车的过程中，商品的运动状态发生了改变3．小明用如图器材来探究“电阻的大小与什么因素有关”，三根金属线横截面积相同，其中①和①长度相等，①和①合金材料相同（夹子只能夹在接线柱上）。
实验中（）A．选择①和①金属线能探究导体电阻大小与材料的关系B．电流表示数越大，表明接入电路中的金属线的电阻越大C．探究电阻的大小是否跟导线的长度有关应选择金属线①和①D．利用该线路板能探究电阻的大小是否跟导体的横截面积有关4．如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是A ．S 和A 接触，P 向右移动灯泡变暗B ．S 和B 接触，P 向右移动灯泡亮度不变C ．S 和C 接触，P 向左移动灯泡变亮D ．S 和C 接触，P 无论怎样移动灯泡亮度不变5．如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（）A ．1L 、2L 两端电压相等B ．1L 、2L 的亮度一定相同C ．a 、b 、c 三处的电流一样大D ．若2L 灯丝烧断了，1L 仍能发光6．如图所示，当开关闭合时，电压表V 1、V 2的示数分别是2V 和3V ，则L 1和L 2两端的电压分别为A ．2V 1VB ．1V 2VC ．2V 3VD ．3V 2V7．如图所示电路，甲、乙是连接在电路中的两只电学仪表，闭合开关S 后，则（ ）A．甲是电流表，乙是电流表，灯L1和L2串联B．甲是电压表，乙是电压表，灯L1和L2串联C．甲是电流表，乙是电压表，灯L1和L2并联D．甲是电压表，乙是电流表，灯L1和L2并联8．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢!如图所示，几只水果提供的电力足以点亮一排发光二极管，水果在这里扮演了“电源”的角色，关于这个电路说法错误的是（）A．水果的作用是给电路提供电压B．此时电路中有电荷在发生定向移动C．水果电池将电能转化为化学能D．少串联一个水果电池，发光二极管将变暗9．在探究串联电路电压特点时，某同学连接的电路如图所示。
人教版物理九年级上册 第16章电压电阻 单元测试 (word版含答案)
章末测试(四)电压电阻(时间：45分钟总分：100分)题号一二三四五总分合分人复分人得分一、选择题(每题4分，共40分)1．关于电源、电压和电流的关系，以下说法正确的是( )A．有电压就同时有电源和电流B．有电源就同时有电压和电流C．有电流就同时有电源和电压D．若同时有电源和电压就一定有电流2．关于电流表和电压表的使用方法，下列说法正确的是( )A．一般先用较小量程进行快速试触B．如图中所选量程的分度值是0.1 VC．电流表必须和被测的用电器并联D．电压表不能直接接到电源的两极3．可调亮度的电灯在调光时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个因素改变电阻丝接入电路中电阻的( )A．长度B．横截面积C．材料D．温度4．如图所示，当滑动变阻器的滑片向a端滑动时，下列四种接法中，变阻器接入电路的电阻值变小的是( ),A) ,B) ,C) ,D) 5．如图所示，L1、L2是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是( )A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表6．在如图所示的电路中，当开关S闭合后，灯L1不亮，灯L2也不亮，电压表有示数．则下列说法中正确的是( )A．灯L1的灯丝断了B．灯L1被短路了C．灯L2的灯丝断了D．灯L2被短路了7．在温度一定时，下列有关导体电阻的说法中正确的是( )A．粗细相同的两根导线，较长的电阻较大B．长度相同的两根导线，较细的电阻较小C．同种材料制成的长度相同的两根导线，横截面积小的电阻较大D．一根铜导线的电阻一定比一根铝导线的电阻小8．如图所示为李明同学连接的实物图，这个电路中没有接错的器材是( )A．电流表B．电压表C．变阻器D．开关第8题图第9题图9．如图所示，电源电压不变，闭合开关，电压表V1的示数为6 V，电压表V2的示数为3.6 V．那么下列说法中不正确的是( )A．电源电压为6 VB．L1两端电压为2.4 VC．将电压表V2换成电流表，开关闭合后L1亮，L2不亮D．将电压表都换成电流表，开关闭合时L1与L2并联10．某高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是( ) A．称重表相当于一个电压表B．当车辆越重时，称重表的示数越大C．当车辆越重时，称重表的示数越小D．电路中的R1是没有作用的第10题图二、填空题(每空2分，共20分)11．(贵港中考)LED灯是一种新型的高效节能光源，它的核心元件是发光二极管，二极管是由材料制成的．在发电厂发电、输送电能等方面若能采用材料，就可以大大降低由于输电线电阻引起的电能损耗．12．(北海中考)电阻是导体对电流的作用，如图中A、B是两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻．13．(宜昌中考)将两片不同的金属片A、B浸在盐水中，这就是一个电池，该电池对外供电时，将能转化为电能，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，则金属片A是(填“正”或“负”)极．第13题图第14题图14．如图，当开关S1、S2都闭合时，电压表的示数为4 V，则灯L1两端的电压是V，电源电压为V.15．如图是汽车油量表的工作原理图，当油箱汽油液面下降时，变阻器的阻值，电流表的示数．(填“变大”“变小”或“不变”)第15题图三、作图题(每题3分，共6分)16．根据如图所示的实物连线图，画出对应的电路图．(要求连线要横平竖直，尽量使电路图简洁美观)17．在图中电路空白处填入电源、电流表和电压表的符号，要求：闭合开关S后，两灯泡均能发光，且电表能测量通过L1的电流和电压．四、实验探究题(第18题16分，第19题10分，共26分)18．如图所示，小明在“探究串联电路电压特点”的实验中：(1)在连接电路的过程中，开关必须，在串联电路中，开关可以控制所有用电器，开关位置的改变(填“影响”或“不影响”)它对用电器的控制．(2)某次测量时，电压表的示数如图乙所示，则此时灯L1两端的电压为V.(3)闭合开关后，小明发现L1、L2均不发光，电压表有示数且大小接近3 V，则电路中出现的故障可能是L1发生了(填“短路”或“断路”)．(4)排除故障后，小明在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，闭合开关测量灯L2两端的电压．小明的做法是(填“正确”或“错误”)的，原因是．(5)小明更换了不同规格的小灯泡并多次实验，将得到的数据记录在下表中，分析实验数据，你可以得到串联电路中的电压规律：串联电路两端的总电压等于_ ．实验次数U AB/V U CD/V U AD/V1 1.9 1.1 3.02 1.0 2.0 3.03 1.2 1.8 3.0(6)小明进行多次实验的主要目的是(填序号)．①寻找普遍规律②减小实验误差19．在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；③导体的电阻与导体的材料有关．实验室提供了4根电阻丝，规格、材料如表：编号材料长度/m 横截面积/mm2A镍铬合金0.5 0.5B镍铬合金 1.0 0.5C镍铬合金0.5 1.0D锰铜合金0.5 0.5为了验证上述猜想，他们设计了如图所示的实验电路．(1)为了验证上述猜想①，应该选用编号为的两根电阻丝进行实验；如果选用编号为A、C的两根电阻丝进行实验，是为了验证猜想(填序号)．分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时，．(2)有同学认为，可以根据灯泡亮度的变化来判断接入电阻丝的电阻变化情况．老师指出：此实验中这种方法不可取．这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化(填“明显”或“不明显”)．(3)在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样_(填“增大”或“减小”)了输电线的电阻．五、计算题(8分)20．如图所示的电路中，开关S闭合后，电压表V1、V2的示数之比为3∶1，电压表V的示数为12 V．则灯L1、L2两端的电压分别是多少？章末测试(四)电压电阻答案版(时间：45分钟总分：100分)题号一二三四五总分合分人复分人得分一、选择题(每题4分，共40分)1．关于电源、电压和电流的关系，以下说法正确的是(C)A．有电压就同时有电源和电流B．有电源就同时有电压和电流C．有电流就同时有电源和电压D．若同时有电源和电压就一定有电流2．关于电流表和电压表的使用方法，下列说法正确的是(B)A．一般先用较小量程进行快速试触B．如图中所选量程的分度值是0.1 VC．电流表必须和被测的用电器并联D．电压表不能直接接到电源的两极3．可调亮度的电灯在调光时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个因素改变电阻丝接入电路中电阻的(A)A．长度B．横截面积C．材料D．温度4．如图所示，当滑动变阻器的滑片向a端滑动时，下列四种接法中，变阻器接入电路的电阻值变小的是(C),A) ,B) ,C) ,D) 5．如图所示，L1、L2是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是(B)A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表6．在如图所示的电路中，当开关S闭合后，灯L1不亮，灯L2也不亮，电压表有示数．则下列说法中正确的是(A)A．灯L1的灯丝断了B．灯L1被短路了C．灯L2的灯丝断了D．灯L2被短路了7．在温度一定时，下列有关导体电阻的说法中正确的是(C)A．粗细相同的两根导线，较长的电阻较大B．长度相同的两根导线，较细的电阻较小C．同种材料制成的长度相同的两根导线，横截面积小的电阻较大D．一根铜导线的电阻一定比一根铝导线的电阻小8．如图所示为李明同学连接的实物图，这个电路中没有接错的器材是(D)A．电流表B．电压表C．变阻器D．开关第8题图第9题图9．如图所示，电源电压不变，闭合开关，电压表V1的示数为6 V，电压表V2的示数为3.6 V．那么下列说法中不正确的是(D)A．电源电压为6 VB．L1两端电压为2.4 VC．将电压表V2换成电流表，开关闭合后L1亮，L2不亮D．将电压表都换成电流表，开关闭合时L1与L2并联10．某高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是(B) A．称重表相当于一个电压表B．当车辆越重时，称重表的示数越大C．当车辆越重时，称重表的示数越小D．电路中的R1是没有作用的第10题图二、填空题(每空2分，共20分)11．(贵港中考)LED灯是一种新型的高效节能光源，它的核心元件是发光二极管，二极管是由__半导体__材料制成的．在发电厂发电、输送电能等方面若能采用__超导__材料，就可以大大降低由于输电线电阻引起的电能损耗．12．(北海中考)电阻是导体对电流的__阻碍__作用，如图中A、B是两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻__小__．13．(宜昌中考)将两片不同的金属片A、B浸在盐水中，这就是一个电池，该电池对外供电时，将__化学__能转化为电能，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，则金属片A是__正__(填“正”或“负”)极．第13题图第14题图14．如图，当开关S1、S2都闭合时，电压表的示数为4 V，则灯L1两端的电压是__4__V，电源电压为__4__V.15．如图是汽车油量表的工作原理图，当油箱汽油液面下降时，变阻器的阻值__变大__，电流表的示数__变小__．(填“变大”“变小”或“不变”)第15题图三、作图题(每题3分，共6分)16．根据如图所示的实物连线图，画出对应的电路图．(要求连线要横平竖直，尽量使电路图简洁美观)解：17．在图中电路空白处填入电源、电流表和电压表的符号，要求：闭合开关S后，两灯泡均能发光，且电表能测量通过L1的电流和电压．解：四、实验探究题(第18题16分，第19题10分，共26分)18．如图所示，小明在“探究串联电路电压特点”的实验中：(1)在连接电路的过程中，开关必须__断开__，在串联电路中，开关可以控制所有用电器，开关位置的改变__不影响__(填“影响”或“不影响”)它对用电器的控制．(2)某次测量时，电压表的示数如图乙所示，则此时灯L1两端的电压为__1.9__V.(3)闭合开关后，小明发现L1、L2均不发光，电压表有示数且大小接近3 V，则电路中出现的故障可能是L1发生了__断路__(填“短路”或“断路”)．(4)排除故障后，小明在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，闭合开关测量灯L2两端的电压．小明的做法是__错误__(填“正确”或“错误”)的，原因是__电压表的正负接线柱接反了__．(5)小明更换了不同规格的小灯泡并多次实验，将得到的数据记录在下表中，分析实验数据，你可以得到串联电路中的电压规律：串联电路两端的总电压等于__各用电器两端电压之和__．实验次U AB/V U CD/V U AD/V数1 1.9 1.1 3.02 1.0 2.0 3.03 1.2 1.8 3.0(6)小明进行多次实验的主要目的是__①__(填序号)．①寻找普遍规律②减小实验误差19．在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；③导体的电阻与导体的材料有关．实验室提供了4根电阻丝，规格、材料如表：编号材料长度/m横截面积/mm2A镍铬合金0.5 0.5B镍铬合金1.0 0.5C镍铬合金0.5 1.0D锰铜合金0.5 0.5为了验证上述猜想，他们设计了如图所示的实验电路．(1)为了验证上述猜想①，应该选用编号为__A、B__的两根电阻丝进行实验；如果选用编号为A、C的两根电阻丝进行实验，是为了验证猜想__②__(填序号)．分别将A 和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时，__导体的电阻与导体的材料有关__．(2)有同学认为，可以根据灯泡亮度的变化来判断接入电阻丝的电阻变化情况．老师指出：此实验中这种方法不可取．这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化__不明显__(填“明显”或“不明显”)．(3)在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样__减小__(填“增大”或“减小”)了输电线的电阻．五、计算题(8分)20．如图所示的电路中，开关S闭合后，电压表V1、V2的示数之比为3∶1，电压表V的示数为12 V．则灯L1、L2两端的电压分别是多少？解：由图示电路图可知，灯L1、L2串联，V1测量的是灯L1两端的电压U1，V2测量的是灯L2两端的电压U2，电压表V测量的是电源两端的电压U，因为电压表V1、V2的示数之比为3∶1，即U1∶U2＝3∶1…①根据串联电路的电压特点知：U＝U1＋U2，即U1＋U2＝12 V…②联立①②解得：U1＝9 V，U2＝3 V。
人教版九年级物理 第16章 电压 电阻 单元测试卷(包含答案)

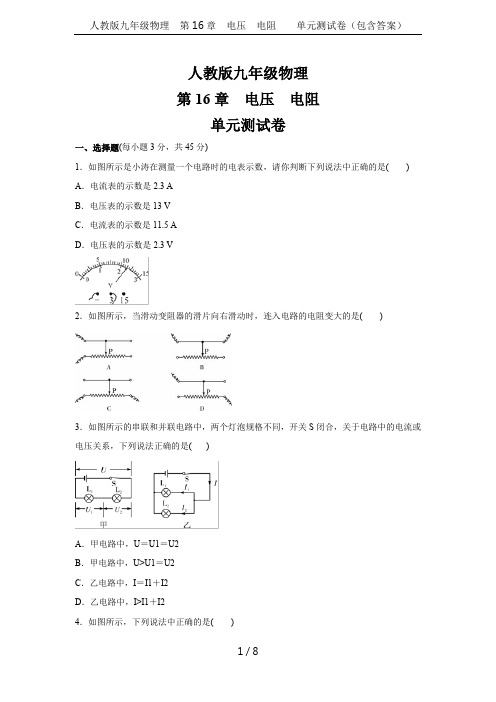

人教版九年级物理第16章电压电阻单元测试卷一、选择题(每小题3分，共45分)1．如图所示是小涛在测量一个电路时的电表示数，请你判断下列说法中正确的是( ) A．电流表的示数是2.3 AB．电压表的示数是13 VC．电流表的示数是11.5 AD．电压表的示数是2.3 V2．如图所示，当滑动变阻器的滑片向右滑动时，连入电路的电阻变大的是( )3．如图所示的串联和并联电路中，两个灯泡规格不同，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是( )A．甲电路中，U＝U1＝U2B．甲电路中，U>U1＝U2C．乙电路中，I＝I1＋I2D．乙电路中，I>I1＋I24．如图所示，下列说法中正确的是( )A．滑动变阻器与小灯泡的电流大小相同B．滑片向右调时小灯泡变亮C．连接电路时滑动变阻器的滑片应放到最左端D．滑动变阻器的电阻丝大多数是铜丝做的5．在如图所示电路中，开关闭合后电压表测量的是( )A．L1两端的电压B．L1和L2两端的电压C．L3和电源两端电压D．电源两端电压6．如图所示是一种测定油箱内油量的装置。
其中，R0为定值电阻，R为滑动变阻器，滑杆可以绕固定轴O转动，通过电流表示数的变化显示油箱内油量的多少，关于该装置，下列说法正确的是( )A．当油箱内油量增加时电流表示数变大B．当油箱内油量减少时电流表示数变大C．R0在电路中电阻不变D．当滑片滑到R的最大阻值处时，电流表示数为零7．如图所示，当开关S闭合后，下列说法正确的是( )A．灯L1与灯L2串联，且灯L1被短路B．电压表只能测出L2两端电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流8．如图所示电路，开关闭合后两灯发光，下列说法正确的是( )A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定大于A1示数的2倍9．小明家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是( )A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等10．如图所示的电路，当开关S闭合后，L1、L2均发光，则( )A．甲表是电压表，乙表是电流表，电灯L1、L2并联B．甲表是电流表，乙表是电流表，电灯L1、L2串联C．甲表是电压表，乙表是电压表，电灯L1、L2串联D．甲表是电流表，乙表是电压表，电灯L1、L2并联11．如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数，则电路的故障情况可能是( )A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路12．如图所示，电源电压一定，关于电路的工作情况，下列说法正确的是( )A．只闭合S1时，两只灯泡串联B．先闭合S1，再闭合S2时，电压表的示数不变、电流表的示数变大C．若电压表和电流表位置对调，则闭合S1、S2后，两表都被烧坏D．若灯L1被短路，则闭合S1、S2后，电压表和电流表都被烧坏13．将两只滑动变阻器按如图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器连入电路的总电阻最大，应把滑片P1、P2放在( )A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端14．有甲、乙两只滑动变阻器，甲的铭牌上标有“20 Ω 2 A”字样，乙的铭牌上标有“10 Ω 3 A”字样，若将甲、乙两只滑动变阻器串联起来使用，则电路中允许通过的最大电流为( ) A．5 A B．2 AC．3 A D．1 A15. 材料、横截面积均相同的a、b两根电阻丝(温度相同)，a的长度大于b的长度，则(( ) A．a的电阻小于b的电阻B．a的电阻等于b的电阻C．a的电阻大于b的电阻D．无法判断a与b电阻的大小关系二、填空题(每空2分，共34分)16．有A、B两段导体并联，通过A导体的电流较大，通过B导体的电流较小，则________导体电阻较大。
九年级物理第16章《电压电阻》单元测试卷(带答案新人教版)
九年级物理第16章《电压电阻》单元测试卷（带答案新人教版）《电压电阻》一、选择题（每小题2 分，共32 分） 1、如图所示电路中，要使灯泡L1和L2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是 A.电流表、电流表 B.电流表、电压表 C.电压表、电流表 D.电压表、电压表 2、如图所示，与实物一致的电路图是（）A． B． C． D． 3、如图所示电路中，电源电压为9V，当闭合开关S后，两灯都不亮．用电压表进行检测，得到的结果是：A、B两点之间的电压为零，B、C两点之间的电压为9V，造成故障的原因可能是（） A．电源接触不良 B．甲灯接触不良或灯丝断开 C．开关接触不良 D．乙灯接触不良或灯丝断开 4、如图11所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是 A．灯L1被短路 B．灯L2断路灯 C．灯L1断路 D．L2被短路 5、下列电学基础知识说法正确的是 A.同种电荷相互吸引，异种电荷相互排斥 B.只要电子在运动，电路中就一定有电流 C.电源的作用就是给电路两端提供电压 D.电阻的大小只与导体的材料和长度有关 6、明在实验室里连接了如图所示的电路，对此电路的认识，正确的是 A.小灯泡并联，电压表测电源电压 B.小灯泡串联，电压表测L2的电压 C.若灯L1短路，则电压表示数为零 D.若灯L2短路，则电压表示数为3V 7、某热敏电阻的阻值随环境温度的变化而变化的规律如图甲所示．利用热敏电阻这一特性，设计一个通过电表示数反映环境温度变化的电路，要求电表示数增大表示温度升高，选项电路中不符合要求的是（） A B C D 8、当温度降低到一定程度时，某些物质的电阻会变为零，这种现象叫超导．常温超导体的应用有着十分诱人的前景．下面的几个电路元件可用超导体制作的是（） A．电动机的线圈 B．电阻箱的电阻丝 C．电炉的电热丝 D．白炽灯泡的灯丝 9、如图的电路中，电源电压保持不变，两个电阻的阻值R1＜R2．闭合电键S，电路正常工作．下列可使电路中一个电表示数变大，另一个电表示数变小的操作是将（） A．R1与R2的位置互换 B．R1与电压表V的位置互换 C．R2与电流表A的位置互换 D．电压表V与电流表A的位置互换 10、如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管．下列说法正确的是（） A．水果电池将电能转化为化学能 B．发光二极管是由半导体材料制成的 C．一组二极管同时发光说明它们一定是串联的 D．如果少串联一个水果电池，二极管将变亮 11、如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则（） A．甲接电压表，乙接电流表 B．甲、乙均接电压表 C．甲、乙均接电流表 D．甲接电流表，乙接电压表 12、下列说法正确的是（） A．长导线的电阻比短导线的电阻大 B．只有正电荷的定向移动才能形成电流 C．金属导体中大量电子定向移动的方向就是电流方向 D．甲、乙两灯的两端电压相等，甲、乙两灯可能是串联 13、图7中，当开关S闭合时，只有灯亮，且电压表读数为0，那么，原因是（） A．灯短路 B．灯短路 C．灯断路 D．灯断路 14、某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（） A．AB 两点间存在短路 B．AB两点间存在断路 C．BC两点间存在短路 D．BC 两点间存在断路 15、在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：故障现象可能原因检修方法灯泡不亮灯泡的灯丝断了换新灯泡灯头内的电线断了连接好灯头、开关等处的接线松动检查加固从电路的组成来看，上述故障现象的原因可以概括成 A.开路 B.短路 C.通路 D.开路或短路 16、如图所示电路中，甲、乙两处分别接入电流表或电压表。
人教版九年级物理全一册《第十六章电压、电阻》章节测试卷(带答案)
人教版九年级物理全一册《第十六章电压、电阻》章节测试卷（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电流表和电压表的读数分别为（）A．0.4A 2.6V B．0.08A 13V C．0.08A 2.6V D．0.4A 13V2．下列说法正确的是（）A．如图甲的电阻在电路中可以像滑动变阻器一样改变阻值B．如图丙，电位器为音量控制器，接入电路中是BC两接线柱，滑动片顺时针旋转时音量增大C．如图乙，油量减少时，R的阻值变大，油量表示数变小D．如图丁，在探究电流与电阻关系时，将ab两点的R由10Ω换成5Ω时，无需移动滑片P的位置3．在如图所示的电路中，闭合开关S，两灯并联且都能发光，应在图中甲、乙两处连入的元件可能是（）A．甲是电压表，乙是电池B．甲是电池，乙是电流表C．甲是电流表，乙是电池D．甲是电压表，乙是电流表4．在如图所示的电路中，S闭合后，下列各种情况正确的是（）A．如果甲、乙、丙是电压表，当S1闭合后，U甲>U乙B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路C．电路中甲表和乙表可以同时是电流表D．如果电路是并联电路，则乙表的示数小于丙表的示数5．如图，在开关和小灯泡之间连着两个金属夹A和B，在金属夹之间分别接入以下物品，闭合开关后，小灯泡不能发光的是（）A．硬币B．橡皮C．大头针D．铅笔芯6．如图所示，当滑动变阻器的滑片P向右移动使得电压表示数变大，电路的E、F端与滑动变阻器接线柱的连接情况正确的是（）A．E接A、F接B B．E接A、F接DC．E接C、F接B D．E接C、F接DS时，下列说法中正确的是（）7．如图所示，电源电压保持不变，当闭合开关S和1A．灯L和电阻R串联B．灯L和电阻R并联S，电压表的示数变小，灯L可发光C．若断开1S，电压表的示数变大，灯L不发光D．若断开18．港珠澳大桥主桥长约30km，包括近7km长的海底隧道和23km长的桥面，其中海底隧道需24h供电，桥面只需晚上供电，其简化电路如下图所示，其中用电器R和R0为该电路中的照明灯，你认为下列说法正确的是（）A．当开关K由断开到闭合时，电压表的示数变大B．当开关K由断开到闭合时，电流表的示数变小C．天亮之后，开关K应处于断开状态，且R为隧道中的照明灯D．天亮之后，开关K应处于断开状态，且R0为隧道中的照明灯9．如图是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片。
人教版九年级物理上册第十六章《电压 电阻》单元测试题
第 1 页 共 8 页 人教版九年级上册第十六章《电压 电阻》单元测试题 姓名:________ 班级:________ 成绩:________ 一、单选题 1 . 对下列物理量的认识中，最接近实际的是 A．中学生的正常体温约为37℃ B．对人体安全的电压为220V C．手机正常通话时的电流约为5A D．家用电风扇的额定功率约为2000W 2 . 有一发光棒闭合开关后众小灯都亮，一段时间后，其中一小灯熄灭如图。关于该小灯熄灭的原因及众小灯的电路连接方式(不考虑混联)，下列猜想合理的是：（ ）
A．该灯泡灯丝烧断，众小灯串联 B．该小灯处接线脱落，众小灯串联 C．该小灯处可能短路，众小灯并联 D．该小灯泡松动接触不良，众小灯井联 3 . 下列四种动物的运动方式能用压强与流速关系来解释的是（ ）
A．乌贼向后喷水而前行 B．流线型的鲫鱼在水中快速前进 第 2 页 共 8 页
C．展开双翅的鸟在空中滑翔 D．壁虎靠脚上的“吸盘”在墙上爬行 4 . 关于电阻的说法正确的是（ ） A．导体两端的电压增大时，导体中的电流和这段导体的电阻都增大 B．导体中的电流减小时，导体中的电阻增大
C．根据欧姆定律可知，R=所以当电压U为0时，导体的电阻R也为0 D．导体的电阻大小与加在它两端的电压和通过它的电流无关 5 . 能源、信息和材料是现代社会发展的三大支柱，下列关于它们的说法中正确的是（ ） A．煤、石油、天然气、太阳能都属于不可再生能源 B．“北斗”卫星导航是利用超声波进行定位和导航的 C．超导材料不能应用于制作远距离输电导线 D．二极管、三极管使用了硅、锗等半导体材料 6 . 关于能源、材料和粒子，下列说法中错误的是 A．电动机线圈用超导材料可以大大提高电能转化为机械能的效率 B．原子核是由质子和中子子组成的 C．破镜难以重圆，是因为分子间存在斥力 D．太阳能、风能、天然气是可再生能源 7 . 如图是小明同学自制的西红杮电池，在西红杮上相隔一定距离分别插入铜片和锌片，即为西红杮电池。将铜片、锌片与电压表相连，如图所示。下列说法正确的是 第 3 页 共 8 页
人教版九年级物理第十六章《电压电阻》单元测试卷
第十六章《电压电阻》单元测试卷 一、单选题(共15小题) 1.如图是小明家安装的换气扇和照明灯的电路图，下列说法正确的是（ ）
A． 换气扇和照明灯不能同时工作
B． 换气扇和照明灯只能同时工作
C． 换气扇和照明灯工作时，通过它们的电流一定相等
D． 换气扇和照明灯工作时，它们两端的电压一定相等
2.下列说法中，正确的是（ ）
A． 每一节干电池的电压都与电池组总电压相同
B． 四节干电池都串联时，总电压跟任何一节电池电压一样大
C． 四节干电池并联时，总电压等于四节电池的和
D． 四节干电池可组成6V的电源
3.以下说法中正确的是（ ）
A． 绝缘体有电阻，导体没有电阻
B． 导体两端电压为零时，电流为零，但电阻不为零
C． 只有导体才能用于做电工材料
D． 通过导体的电流越大，导体的电阻就一定越小
4.关于导体的电阻，下列说法中正确的是（ ）
A． 通过导体的电流是0A时，电阻为0Ω B． 导体电阻与它两端的电压成正比，与通过它的电流成反比
C． 粗细相同的导线，长的导线电阻较大
D． 同种材料制成的长短一样的两条导线，细的电阻较大
5.在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足
够，下面实验探究活动中他不可能完成的是（ ） A． 探究导体电阻与长度的关系
B． 探究导体电阻与横截面积的关系
C． 探究导体电阻与材料的关系
D． 探究导体电阻与温度的关系 6.如图所示电路，当开关闭合时，电压表V
1示数为7.5V，电压表V2的示数为9V，若电源电压为
12V，则L
1，L2两端电压分别为（ ）
A． 3V，4.5V B． 3V，5V C． 3V，4V D． 4V，4.5V 7.关于导体的电阻，下列说法正确的是（ ）
A． 长导线的电阻一定比短导线的电阻大
B． 粗导线的电阻一定比细导线的电阻大
C． 铜导线的电阻一定比铁导线的电阻大
D． 导线电阻的大小是由它的材料、长度、横截面积和温度决定的
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷(含有答案)
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（含有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．室温下一段铜线电阻为R，两端电压为U，通过的电流为I，下列说法错误的是（）A．R是由铜线的长度和横截面积决定的B．R的大小与U有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．如图所示的电路中，甲、乙分别接入电流表或电压表。
当S闭合后，为使两灯均能发光（）A．甲、乙均接入电压表B．甲、乙均接入电流表C．甲接入电流表，乙接入电压表D．甲接入电压表、乙接入电流表3．利用如图电路探究串联电路的规律，下列做法不正确的是（）A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响B．分别将电流表串联在a、b、c各处，可以探究电流的关系C．分别将电压表串联在a、b、c处，可以探究电路中处，可以探究电路中各用电器两端电压与电源两端电压的关系D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验4．如图所示的电路中，当闭合开关S时，两灯均正常发光，下列关于电路中电压或电流的说法中，正确的是A．通过L1的电流等于通过L2的电流B．通过L1的电流大于通过L2的电流C．电压表测的是灯L1两端的电压D．电压表测的是电源电压5．甲、乙两导体材料、温度相同，若R甲>R乙，则甲、乙两导体的长度L及横截面积S的大小情况，不可．．能．存在的是（）A．S甲>S乙L甲>L乙B．S甲<S乙L甲<L乙C．S甲=S乙L甲>L乙D．S甲>S乙L甲<L乙6．如图所示电路，电源电压保持不变为12V，电压表的读数为4V，则灯L1、L2两端的电压为（）A．4V8 V B．8 V4 VC．12 V4 V D．4V12V7．如图，两个小灯泡上均标有“3.8V”字样，电源由两节干电池组成，闭合开关，L1、L2都发光；再把一根完好的导线接在L2的两端，则（）A．L1熄灭，L2变亮B．L2熄灭，L1变亮C．L1、L2均熄灭D．L1、L2均变亮8．小明在“探究影响电阻大小的因素”活动中，发现只有一段镍铬合金丝，仅用如图装置可以探究电阻与那些因素的关系（）A．长度材料B．横截面积长度C．温度材料D．横截面积温度9．如图所示，将电压表分别接在AB、BC、AC三处，当开关S闭合时，电压表的示数（）A．在AB最大B．在BC最大C．在AC最大D．在三处一样大10．如图所示的电路，开关闭合后，电压表的示数是1.5V，的示数是4.5V，则电源电压是（）A．1.5V B．3V C．4.5V D．6V二、填空题11．决定导体电阻大小的因素有导体的材料、和横截面积。
