超声波用于GIS 局部放电检测探讨穆强，喻勇丽（湖南五凌电力工程有限公司，湖南长沙410004）摘要：随着GIS 变电站数量的增多，GIS 设备发生故障的几率也在增加。
研究表明，GIS 设备内部故障以绝缘性故障为多。
GIS 设备的局部放电往往是绝缘性故障的先兆和表现形式，GIS 设备中放电使SF 6气体分解，严重影响电场分布，导致电场畸变，绝缘材料腐蚀，最终引发绝缘击穿。
实践证明，开展局部放电检测可以有效避免GIS 事故的发生，本文介绍了基于超声波法对GIS 局部放电的检测。
关键词：局部放电；GIS；超声波法中图分类号：TM595文献标识码：A文章编号：1672-5387（2015）08-0027-05DOI：10.13599/ki.11-5130.2015.08.0080引言SF 6气体绝缘组合电气设备（GIS）因其故障率低、免维护等特点而在电力系统中被广泛使用。
但是，GIS 具有全封闭的特殊性，使得除了进行微水检测等少数试验项目外，现行的高压试验的大多数项目无法应用于GIS，长期以来，它几乎处于无维护状态。
因此，目前国内外广泛采用局部放电超声波检测技术等非电量测量法来检测GIS 故障，为提前发现可能出现的异常和故障提供预警，及时进行处理。
1GIS 局部放电的原因在GIS 的各类故障中，绝缘故障占有较大比例。
导致这些绝缘故障的主要是一些绝缘缺陷，如内部故障缺陷、自由颗粒、毛刺、接触不良、固体绝缘表面脏污等。
在高电压作用下，随着这些微小缺陷的逐渐扩大，会使放电所产生的电荷在固体绝缘表面逐渐积累，导致电场分布的严重畸变。
造成绝缘击穿和沿面闪络。
局部放电是GIS 发生绝缘故障的先兆和表现形式。
GIS 局部放电产生的原因有以下几种（如图1所示）。
（1）固定缺陷。
其中包括导体和外壳内表面上的金属突起，以及固体绝缘表面上的微粒。
GIS超声波局部放电检测技术的应用分析
GIS超声波局部放电检测技术的应用分析随着电力设备的迅速发展，高压电力输配电设备的绝缘失效问题日益突出，尤其是在高压气体绝缘开关设备中，局部放电问题成为了一个十分严重的隐患。
局部放电不仅会导致设备的绝缘性能下降，甚至引发设备的故障和损坏，给电力系统的安全稳定和可靠性带来了严重影响。
为了及时发现和解决这一问题，需要借助先进的检测技术，而GIS超声波局部放电检测技术正是其中的一种。
本文将对GIS超声波局部放电检测技术的应用进行分析，旨在为相关领域的研究和实践提供一定的参考价值。
一、GIS超声波局部放电检测技术概述GIS（Gas Insulated Switchgear）超声波局部放电检测技术是一种利用超声波传感器对GIS设备进行实时和在线监测的技术。
该技术通过捕获和分析设备内部的超声波信号，可以有效检测设备中存在的局部放电现象，实现对设备绝缘状态的可靠评估。
与传统的局部放电检测技术相比，GIS超声波局部放电检测技术具有响应速度快、检测精度高、操作简便等优点，被广泛应用于电力系统和设备的绝缘状态监测和故障诊断中。
二、GIS超声波局部放电检测技术的应用分析1. 技术原理GIS超声波局部放电检测技术的基本原理是利用超声波传感器对GIS设备内部的超声波信号进行捕获和分析。
当GIS设备中存在局部放电时，放电产生的电磁波和机械波会引起设备内部气体的震荡和位移，产生特定频率和振幅的超声波信号。
通过超声波传感器实时监测设备内部的超声波信号，并利用信号处理和分析技术进行特征提取和识别，可以准确判断设备是否存在局部放电现象，进而评估设备的绝缘状态和健康状况。
2. 技术优势GIS超声波局部放电检测技术相比传统的局部放电检测技术具有如下优势：（1）高灵敏度：超声波传感器可以实时捕获微弱的超声波信号，对设备内部的局部放电活动具有高灵敏度，能够及时发现绝缘失效问题；（2）在线监测：技术可以实现对GIS设备的实时和在线监测，无需停机维护，不影响设备的正常运行；（3）检测精度高：通过对超声波信号的特征提取和分析，可以准确识别不同类型的局部放电活动，并对设备的绝缘状态进行可靠评估；（4）操作简便：技术操作简便，无需复杂的设备和环境条件，适用于不同类型的GIS 设备和实际工作场景。

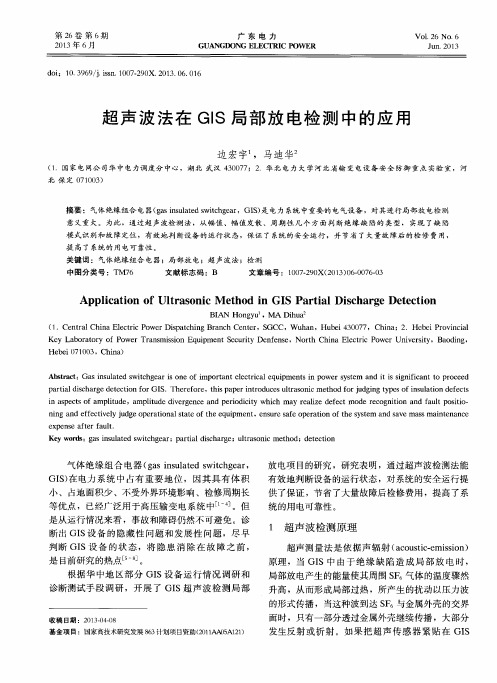

超声波法在GIS局部放电检测中的应用
（ １ ．Ｃｅ ｎ ｔ ｒ ａ ｌ Ｃｈ ｉ ｎ ａ Ｅｌ ｅ ｃ ｔ ｒ ｉ ｃ Ｐ ｏ ｗｅ ｒ Ｄｉ ｓ ｐ ａ ｔ ｃ ｈ ｉ ｎ ｇ Ｂ ｒ ａ ｎ ｃ ｈ Ｃｅ ｎ ｔ ｅ ｒ ，Ｓ ＧＣＣ，Ｗ ｕ ｈ ａ ｎ，Ｈｕ ｂ ｅ ｉ ４ ３ ０ ０ ７ ７，Ｃｈ ｉ ｎ ａ ；２ ．Ｈｅ ｂ ｅ ｉ Ｐ ｒ ｏ ｖ ｉ ｎ ｃ ｉ ａ ｌ Ｋｅ ｙ Ｌａ ｂ ｏ ｒ ａ ｔ ｏ ｒ ｙ ｏ ｆ Ｐ ｏ ｗｅ ｒ Ｔｒ ａ ｎ ｓ ｍｉ ｓ ｓ ｉ ｏ ｎ Ｅｑ ｕ ｉ ｐ ｍｅ ｎ ｔ Ｓ ｅ ｃ ｕ ｒ ｉ ｔ ｙ Ｄｅ ｎ ｆ ｅ ｎ ｓ ｅ ，Ｎｏ ｒ ｔ ｈ Ｃｈ ｉ ｎ ａ Ｅｌ ｅ ｃ ｔ ｒ ｉ ｃ Ｐ ｏ ｗｅ ｒ Ｕｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ，Ｂａ ｏ ｄ ｉ ｎ ｇ，
Ａｐ ｐｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｏ ｆ Ｕｌ ｔ ｒ ａ ｓ ｏ ｎ ｉ ｃ Ｍｅ ｔ ｈ ｏ ｄ ｉ ｎ ＧＩ Ｓ Ｐａ ｒ ｔ ｉ ａ ｌ Ｄｉ ｓ ｃ ｈ ａ ｒ ｇ ｅ Ｄｅ ｔ ｅ ｃ ｔ ｉ ｏ ｎ
ＢＩ Ａ Ｎ Ｈｏ ｎ ｇ ｙ ｕ ，Ｍ Ａ Ｄｉ ｈ ｕ ａ ２
Ｈｅ ｂ ｅ ｉ ０ ７ １ ０ ０ ３，Ｃｈ ｉ ｎ ａ ）
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｇａ ｓ ｉ ｎ ｓ ｕ ｌ ａ ｔ ｅ ｄ ｓ ｗｉ ｔ ｃ ｈ ｇ ｅ ａ ｒ ｉ ｓ ｏ ｎ ｅ ｏ ｆ ｉ ｍｐ ｏ ｒ ｔ ａ ｎ ｔ ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ ａ ｌ ｅ ｑ ｕ ｉ ｐ ｍｅ ｎ ｔ ｓ ｉ ｎ ｐ ｏ ｗｅ ｒ ｓ ｙ ｓ ｔ ｅ ｍ ａ ｎ ｄ ｉ ｔ ｉ ｓ ｓ ｉ ｇ ｎ ｉ ｆ ｉ ｃ ａ ｎ ｔ ｔ ｏ ｐ ｒ ｏ ｃ ｅ ｅ ｄ
超 声 波 法在 Ｇ Ｉ Ｓ局 部 放 电检 测 中 的 应 用
GIS局部放电超声波检测技术
GIS局部放电超声波检测技术GIS局部放电超声波检测技术一、GIS局部放电超声波检测原理SF6气体绝缘组合电气设备（GIS）因其具有故障低、免维护等特点而在电力系统中被广泛使用。
但是GIS具有全封闭的特殊性，使得除了进行微水检测等少数试验项目外，现行的高压电气设备例行试验的大多数项目无法采用GIS，长期以来它几乎处于无维护状态。
GIS设备内部出现的缺陷，不容易进行排查。
随着GIS电压等级的提高和体积的缩小，GIS内部电场越来越高。
GIS内部主要绝缘介质有SF6气体和环氧绝缘构件等。
当绝缘存在缺陷时，内部场强分布便会发生畸变，导致局部放电而使内部绝缘受到破坏，同时往往伴随着超声信号的产生。
因此目前国内外广泛采用局部放电超声波检测技术等非电量测量法来检测GIS故障。
通过收集这些声信号，并根据实际经验加以分析，可以对GIS的运行状况进行评估。
局部放电超声波检测原理如下图在GIS的各类故障中，绝缘故障占有较大比例。
实际运行情况表明，故障发生时常常并没有进行系统操作，也不存在过电压。
导致这些绝缘故障的主要是一些晓得绝缘缺陷，如内部故障缺陷、自由颗粒、毛刺、接触不良、固体绝缘表面脏污等。
随着这些微小缺陷的逐渐扩大，会使放电所产生的电荷在固体绝缘表面逐渐积累，导致电场分布的严重畸变。
要及时发现这些潜在的绝缘缺陷，必须依靠局部放电超声波检测。
GIS可分为三相共体式和分相式两种。
尽管GIS在结构设计上不尽相同，但内部结构基本一致，主要有SF6气体、绝缘支座、拉杆、盘式绝缘子、导电体、气室外壳等。
GIS绝缘故障的发生，可能是在产品产生、现场安装以及运行操作等过程中。
如下图，导致GIS产生局部放电的原因具体分为以下几种：（1）气室内导体上和金属外壳上的异常凸起。
GIS在装配过程中留下的焊疤或较大的毛刺等，往往在老炼试验中无法清除，便在运行的气室内留下异常凸起点。
此类缺陷危害较大，会造成气室内局部场强不均匀。
当局部场强达到某一水平时，凸起点将出现尖端闪络。
GIS局部放电检测方法及原理
GIS局部放电检测方法及原理局部放电（Partial Discharge，PD）是指在绝缘材料内部或表面的缺陷处产生的电气放电现象。
对于高压设备来说，局部放电是一种常见的故障现象，它会导致设备的绝缘性能下降，甚至引起设备的损坏和故障。
因此，准确地检测和定位局部放电对于高压设备的正常运行和维护至关重要。
GIS（Gas Insulated Switchgear）是一种常用于高压电力系统中的绝缘开关设备，它采用SF6（六氟化硫）气体作为绝缘介质。
局部放电检测对于GIS设备尤为重要，因为SF6气体中的水分和杂质会导致局部放电的发生和发展。
