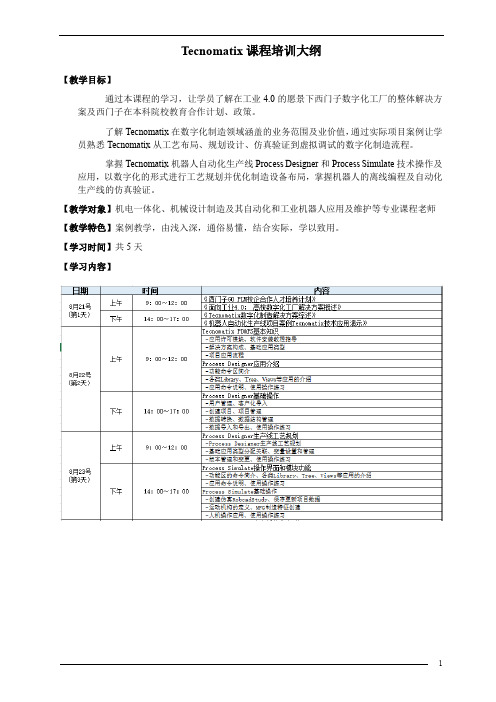

Tecnomatix课程培训大纲
Tecnomatix课程培训大纲
【教学目标】
通过本课程的学习，让学员了解在工业4.0的愿景下西门子数字化工厂的整体解决方案及西门子在本科院校教育合作计划、政策。
了解Tecnomatix在数字化制造领域涵盖的业务范围及业价值，通过实际项目案例让学员熟悉Tecnomatix从工艺布局、规划设计、仿真验证到虚拟调试的数字化制造流程。
掌握Tecnomatix机器人自动化生产线Process Designer和Process Simulate技术操作及应用，以数字化的形式进行工艺规划并优化制造设备布局，掌握机器人的离线编程及自动化生产线的仿真验证。
【教学对象】机电一体化、机械设计制造及其自动化和工业机器人应用及维护等专业课程老师【教学特色】案例教学，由浅入深，通俗易懂，结合实际，学以致用。
【学习时间】共5天
【学习内容】
【场地设备】
由学校提供学员学习专用电脑，每人一台。
推荐电脑参考配置：Windows7 64bit以上操作系统，CPU：四核2.8GHZ以上，内存：
8 GB内存以上，独立显卡：显存2GB以上。
如果人数超过5人，请备用投影仪。
【培训教材】
提供教学教材、课件，MP4教学操作视频，案例练习模型素材和书籍《Tecnomatix自动化生产线规划与虚拟调试》上、下册。
【培训教员】
Siemens PLM Software 大中华区Tecnomatix白带认证资格，3年以上企业Tecnomatix技术应用和项目服务经验。
PICMG规范培训目录
PICMG 技术应用培训（秦皇岛） 技术应用培训（秦皇岛）课程安排地点 燕大宾馆 大堂 时 间 9：30—11：30 13： 30—14： 30 14： 30—14： 40 开幕仪式 领导致辞 PICMG 简介和规范概况 简介和规范概况 PICMG 1.0 32bitPCI / PICMG 1.2 64bitPCI-X 项 报到时间 目 讲师PICMG 2.0/2.1/2.11/2.14/2.15/2.16/2.17/2.2 Compact PCI 热插拔/电源接口/多处理器/背板包交换 Cpsb/星型结构 7 月 15 日 （ 周 四） 燕山大学 图书馆 14： 40—15： 30 PICMG 2.2/2.5/2.7/2.9 串行网状背板/H.110 CT BUS/6U 双系统插槽/系统管理总线 PICMG 2.8 PXI 规范 PCI （mPCI） -—PICMG 3.0 PCI-X ； 104 -—104+ （PMC） ； 计算机总线和测量总线发展历史及趋势 ISA -—休息 凌华科技简介及凌华产品线概况 凌华科技简介及凌华产品线概况 CompactPCI 相关产品及应用介绍演示 相关产品及应用介绍演示 PCI 总线系统结构 08： 40—10： 10 讲解 PCI 总线系统结构和工作机理，介绍几种常用的 PCI-PCI 桥及 其设计方法，介绍 PCI 总线板卡的信号定义和设计要求，以及 PMC 子板简介。
10： 10—10： 25 燕山大学 7 月 16 日 （ 周 五） 专家楼 会议室 12： 00—14： 30 14： 30—16： 10 16： 10—16： 30 16： 30—17： 40 10： 25—12： 00 休息 CompactPCI 设计规范 设计规范(1) CompactPCI 系统结构；底板设计规则；I/O 板设计规则； 系统板的电气要求；机械规范。
午餐休息 CompactPCI 设计规范 设计规范(2) CompactPCI 以太网封包交换背板；系统管理规范；串形互联规范。
江森FEC系列控制器入门培训
第一章 概述
六、FEC/IOM/VMA订购信息
江森FEC系列控制器入门培训
第一章 概述
七、相关附件
- Manufactured by Acromag - Up to 2 repeaters on FC Bus
1、Repeator: 4683-TTM-2F (230VAC) - Ma-nNuOfaTctaullroewdebdyoAnPtThIenScA. Bus
江森FEC系列控制器入门培训
一、外观
1、电源
第二章 应用
电源：20-30VAC，50或60 Hz，最大10 VA，加上所有的 BO 以及可配置的输出负载。
江森FEC系列控制器入门培训
第二章 应用
一、外观
2、现场总线FC BUS
三芯屏蔽绞线 菊链连接
江森FEC系列控制器入门培训
第二章 应用
一、外观
devices
江森FEC系列控制器入门培训
第二章 应用
一、外观
6、地址拨码MAC Address DIP-Swtich
二进制地址 拨码开关
江森FEC系列控制器入门培训
第二章 应用
一、外观
7、终端电阻EOL（END OF LINE）
终端电阻： 默认OFF
江森FEC系列控制器入门培训
一、外观
8、状态灯
2、终端电阻EOL（FC BUS）
TEC26xx和其他第三方MS/TP产品位于总线终端时， 需单独购买MS-BACEOL-0 RS485 EOL做终端电阻， 以提供最佳的网络性能。
T
T
T
T
T
Repeater
T
T
T
T
2024年度PCS7使用入门工程师培训
硬件配置与组态
讲解硬件组成、配置步骤、组态方法等
软件编程与调试
介绍编程环境、编程语言、调试技巧等
系统维护与故障处理
分析常见故障、提供维护建议、处理方法等
2024/2/2
34
学员心得体会分享
01
02
03
04
学习过程中的难点及解 决方法
2024/2/2
实际操作中的经验与教 训
通讯故障诊断
检查通讯连接、通讯参数设置等，确保设备之间的通讯正常。
29
预防性维护计划制定
定期检查
制定定期检查计划，对设备进行全面检查，及时发现并处 理潜在问题。
备份重要数据
定期备份系统数据，以防数据丢失或损坏。
更新软件和固件
及时更新软件和固件，以确保系统的最新功能和安全性。
2024/2/2
30
系统升级流程指导
对PCS7系统的认识与理 解
对未来工作的展望与规 划
35
拓展学习资源推荐
PCS7官方文档
提供详细的系统说明、操作指南、技术手册 等
视频教程与在线课程
推荐优质的PCS7视频教程、在线课程等， 供学员进一步学习
2024/2/2
技术论坛与社区
推荐知名的工业自动化论坛、社区等，方便 学员交流学习
相关书籍与资料
26
数据存储、检索和报表生成
2024/2/2
数据存储
将采集到的数据存储在历史数据库中，确保数据的完整性和可追溯性 。
数据检索
提供灵活的数据检索功能，支持按照时间范围、设备名称、数据类型 等条件进行数据查询。
报表生成
根据用户需求，生成各种形式的报表，如日报表、月报表、年报表等 ，方便用户对数据进行统计和分析。
MsS 培训手册
MsS长距离导波管道检测及监测培训手册美国西南研究院美国德克萨斯州，圣安东尼奥September 2006目录1 简介---------------------------------------------------------------------------------------------31.1 MsS 培训大纲-----------------------------------------------------------------------------31.2其它培训材料------------------------------------------------------------------------------3 2．管道中的导波及其特性-----------------------------------------------------------------------32.1管道中的导波及散射曲线--------------------------------------------------------------32.2 管道中导波的性能-----------------------------------------------------------------------32.3 长距离管道检测中导波模式及频率的选择-----------------------------------------43 . MsS长距离导波管道检测-------------------------------------------------------------------53.1概要-----------------------------------------------------------------------------------------53.2 MsS扭力波管道检测----------------------------------------------------------------------54. MsS信号振幅的校准-------------------------------------------------------------------------94.1 信号方法几何特征----------------------------------------------------------------------104.2 软管夹方法------------------------------------------------------------------------------104.3 直接校准法------------------------------------------------------------------------------115. MsS扭力波检测程序------------------------------------------------------------------------115.1 条带准备和粘结程序-------------------------------------------------------------------115.2 MsS的扭力波波操作中，条带的磁化程序-----------------------------------------145.3系统连接及数据采集程序--------------------------------------------------------------156. MsS扭力波监测程序------------------------------------------------------------------------187 . MsS线圈制作程序--------------------------------------------------------------------------201、简介1.1 MsS 培训大纲MsS培训教程分成以下八个课程:（1） 导波在管道检测中的技术背景（2） MsS的技术背景（3） MsS系统操作程序（4） 扭力波模式下管道检测和校准程序（5） 数据分析和报告软件操作（6） MsS长距离结构状态监测（SHM）的应用和监测软件的操作（7） MsS线圈校准程序（8）sS导波其它的检测应用。
江森自控楼宇自动化控制培训
3、仿真点位
命令点位
填入仿真 值并OK
点击Send发送
江森自控楼宇自动化控制培训
第三节 调试
一、仿真Simulation
4、结束仿真
点击“Stop Simulation” 并Yes结束仿真
江森自控楼宇自动化控制培训
第三节 调试
二、程序下载（采用MS-BTCVT-1进行蓝牙方式下载）
四、编程演示
4、逻辑编程
A）新建逻辑模块 右击Output ControlNew 选择Activity并命名模块OK 右击Output ControlView Logic进入逻辑编程界面
江森自控楼宇自动化控制培训
第二节 CCT程序
四、编程演示
4、逻辑编程
B）逻辑编程界面介绍
逻辑模块选择栏
编程区域
江森自控楼宇自动化控制培训
2、特点
能够对创建于简单系统选择树的标准控制系统逻辑进行定制。 在配置、模拟和调试模式中完全一致的用户界面。 为加载及调试控制器提供了灵活的连接功能。
江森自控楼宇自动化控制培训
三、 编程 界面
输入点
状态栏
第二节 CCT程序
菜单栏
快速导航面板
模式快捷键
参数/连接栏
逻辑/控制栏
Operations 快捷键
输出点
江森自控楼宇自动化控制培训
第二节 CCT程序
四、编程演示
1、演示范例
点位
根据下表要求编程
UI1
DI1
DI2
UI2 AO1 BO1
描述 送风温度 风机状态 风机故障 风机手自动 水阀命令 风机命令
对象名 SA-T SF-S SF-F SF-AM VLV-C SF-C
Tricon系统维护及编程培训
0 88 91 94 97 2000 2003
SALEROOM（USD M）
Triconex的优势
优势—62% TMR 全球市场份额
Installation Share (including Auto-industry and other non-HPI)工业自动化和NON-HPI
Module1-Triconex
Triconex 公司简况
公司成立于 1983，总部位于Irvine, California，隶属 于Invensys 集团……
在全球有80个办事处和42个技术服务中心，集团遍布全 球的销售和服务网络……
180 160 140 120 100 80 60 40 20
电源、主处理器、通讯、I/O、远程
P6
2、 机架（Chassis）
Tricon Version9 有三种形式的机架：主机架、扩展机架、远程机架。 •一个TRICON系统最多包含15个机架 P10 •主机架最多安装6个I/O模件组， 主和扩展机架不超过30米 •每个扩展机架最多支持8个I/O组， 118 主和远程机架不超过12公里
PCS7培训教材教程
PCS7培训教材教程一、引言随着工业4.0的兴起，工业自动化控制系统在我国得到了广泛应用，其中西门子PCS7系统凭借其强大的功能和稳定性，在工业控制领域占据重要地位。
为了帮助广大工程技术人员更好地掌握PCS7系统的使用方法，本教程将详细讲解PCS7系统的基本原理、配置方法、编程技巧和故障处理等内容。
通过本教程的学习，读者将能够熟练运用PCS7系统进行工业自动化控制系统的设计和实施。
二、PCS7系统概述1.PCS7系统简介（1）高度集成：PCS7系统将过程控制、离散控制、驱动控制、批量控制等功能集成在一个统一的平台上，实现了各子系统之间的无缝连接。
（2）开放性：PCS7系统支持多种现场总线协议，如Profibus、Profinet等，便于与第三方设备进行集成。
（3）易于扩展：PCS7系统采用模块化设计，可根据项目需求进行灵活扩展。
（4）高效稳定：PCS7系统采用高性能的硬件平台和优化的软件算法，保证了系统的稳定性和高效性。
2.PCS7系统组成（1）工程师站（EngineeringStation）：用于系统配置、编程和维护。
（2）操作员站（OperatorStation）：用于实时监控和控制生产过程。
（3）控制器（Controller）：用于执行控制策略，如SIMATICS7-400、SIMATICS7-1500等。
（4）现场仪表和执行器：用于实时采集现场数据和执行控制指令。
三、PCS7系统配置与编程1.系统配置（1）硬件配置：根据项目需求，选择合适的控制器、I/O模块、通讯模块等硬件设备。
（2）软件配置：安装PCS7软件，并进行系统授权和更新。
（3）网络配置：配置工程师站、操作员站与控制器之间的网络连接。
2.编程（1）CFC编程：采用连续功能图（CFC）编程方式，实现控制策略的快速搭建。
（2）SFC编程：采用顺序功能图（SFC）编程方式，实现复杂控制逻辑的编写。
（3）GRAPH编程：采用GRAPH编程方式，实现批量控制过程的编写。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、安装continuum Ver 1.94 SQLexpress最新版
点击StandAlone,创建SQLEXPRESS;
User P:Pyramid97 （默认密码）
DB Size 50->100 （数据库大小类型）
AdminPass:Ww12345678 （设置此密码必须包含大写字母、小写字母和数字）
WinUserN:administrator
ConfirmP:haha （此用户名和密码为windows系统的用户名和密码，如
没有可以在账户里新建，名字必须为英文）
注：填完选项后，点击continue,此次操作为创建
sqlexpress;然后之前操作重复一次，创建continuum。
二、创建Workstation
DeviceNodeID: 191-254
NetworkID: 191-254
（两个值最好相同）
Database里面的password（Pyramid97）没填
安装成功，运行时候比较慢，耐心等待
运行时把初始界面关掉
三、从开始菜单进入continuum软件
用户名：acc 密码：acc
7、
scription若不支持中文字符显示乱码,则如下操作。
将此文件拷贝至continuum安装根目录下，然后运行DB Updata Tool.
所有密码与之前一致，在Collation Name处填写Chinese_PRC_CI_AS,填完之后点击Updata.
重新查看会显示支持中文成功。
四、从网页登陆BCX1-CR(网络控制器)，若不知道IP可以将外壳卸下找到IPRESET硬件按钮，
长按7s为回复默认IP（169.254.1.1），长按45s为清除所有数据。之后使用IE登录。
去掉不会弹出MSMQ错误（盗版等），若在控制面板中程序里有消息队列的选项可自行勾选
添加后，不用勾选此选项。
对应comm2 MS/TP网络ID
将设备重启。
在工作站中新建网络，Time Zone为480Min（设置为北京时间）。
完成之后，在工作站中同样也要将UTC设置为480Min。
在新建的网络下新建网络控制器BCX1
修改IP及名称后点击应用
Comm1:xdriver没有激活
001：comm1 xdriver激活
009：以太网 、comm1 xdriver激活
（激活Xdrive的接口可以当网关接口使用，能够集成其它协议内容，如需激活需要订货时做
要求）
Update1.9——>1.9.4
Update b3 OS-升级b3控制器固件
在施耐德系统中B3系列所有控制器可以通过Update刷为infiniti协议的控制器.
Reset RAM 、Flash 仅清除数据
控制器 IPRESET（硬件）
7秒->IP->恢复默认
45->IP 、数据及配置
跟comm2口连接的在线的DDC全部搜索上来
上来了两个ddc,也可以自己新建ddc.
注：
如果你不能确定此设备为全新的必须点击RESET一次，否则如果改动程序断电后
下次使用会出现异常，无法修复。
Infinet
加载完毕，在下次断电之前做reset，否则控制器会处于游离状态，在对数据库编辑后最好
手动进行 back to flash操作（可以通过编程使控制器自动进行此操作），back to flash 操作次
数为2000次，通过手动设置可以再次增加次数（控制器平均为10万次）。
右键
看上线的DDC
添加输入点。
创建点 如温度
Conversion 矫正值
正327.67的是短路
负327.67为断路
脉冲类型（计数功能）
例如10个脉冲一度电
Invert默认常开，勾选后取反常闭
$###显示三位字符
亮10秒关
B3865V输出1通道
模拟量输出
K型继电器，选则电气类型时必须为三通道（TriState）。
正转
反转
停止
模拟量输出（0-10V）
字符串
新建完所有点位后 Send TO DataBase （这里相当于上传
数据库）
在下面的BACNET里也进行同样操作，会对新建的点位进行
明确的分类显示。
Back To Flash 的操作用于备份ddc里新建的数据
报警设置
此选项为恢复正常后取消
让工作站与控制器时钟一致
首先在工作站下新建一条程序
当程序设置为fallthru类型时，程序需要设置触发点。
先找到出发点位，点击右键open后选中Triggers,后点击Add添加所要触发的程序。
当minute值变化时，自动运行SyncPro一次
控制器未上线
端口类型变成了默认的Auotset，改为MSTP.
选中网络控制器BCX1，右键
Send to controler
AccFlashWRCount BACKUPTOFLASH的次数
ACCLastbackup 是否需要BACKUP
趋势分析点（新建Trend）
首先新建一个软件点infiniti numeric
