线缆敷设 工程技术交底记录
电缆埋地安全技术交底模板
一、工程名称：[填写工程名称]二、建设单位：[填写建设单位名称]三、监理单位：[填写监理单位名称]四、施工单位：[填写施工单位名称]五、交底部位：[填写电缆埋地工程具体部位]六、交底日期：[填写具体日期]七、交底人：[填写交底人姓名及职务]八、接收人：[填写接收人姓名及职务]九、交底内容：1. 安全意识与基本要求- 所有参与电缆埋地施工的人员必须树立安全第一的意识，严格遵守国家相关安全法规和施工规范。
- 工作前应进行安全教育和培训，确保每位施工人员了解并掌握电缆埋地施工的安全技术要求。
2. 施工前的准备工作- 施工前应对施工现场进行详细勘察，了解地下管线布局，确保电缆埋设安全。
- 所有施工材料必须符合国家标准，并进行严格的质量检查。
- 施工人员应熟悉电缆的类型、规格、性能和施工要求。
3. 电缆埋地施工安全操作规程- 挖掘作业安全：- 挖掘作业前应进行详细规划，确保挖掘深度符合设计要求。
- 挖掘过程中，应随时检查地下管线，防止挖到电缆或其他管线。
- 挖掘过程中，必须配备足够的照明设备，确保作业安全。
- 电缆敷设安全：- 电缆敷设前应检查电缆外观，确保无破损、老化等现象。
- 敷设电缆时，应使用专用工具，避免损伤电缆。
- 电缆敷设过程中，应保持电缆的直线性，避免过度弯曲。
- 回填作业安全：- 回填土时，应分层夯实，确保填土密实。
- 回填过程中，应检查电缆埋设深度和位置，确保符合设计要求。
4. 防护措施- 施工现场应设置明显的警示标志，提醒过往行人注意安全。
- 施工人员应佩戴安全帽、手套、防尘口罩等防护用品。
- 电缆敷设过程中，应使用绝缘手套、绝缘鞋等防护工具。
5. 紧急处理- 发生触电事故时，应立即切断电源，并进行急救。
- 发生其他安全事故时，应立即上报，并采取相应的应急措施。
6. 交底总结- 施工单位应将本次安全技术交底内容记录在案，并定期进行复习和培训。
- 施工人员应认真遵守安全技术交底内容，确保施工安全。

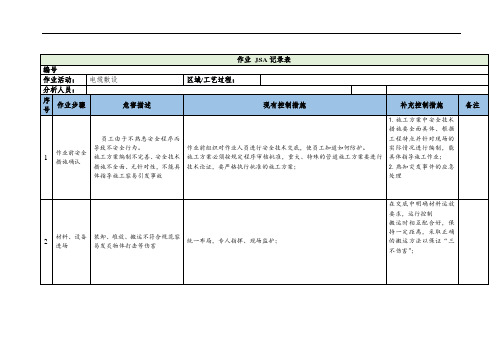

电缆敷设作业 JSA记录表
4
暖通专业施工
1、作业前组织对作业人员进行安全技术交底，使施工人员熟知具体的操作流程和防护措施。
2、使用手持电动工具，要定期检查设备的完好性，绝缘良好。
3、设备搬运过程中要根据设备重量、体积，找出最合理的方式方法，尽量不采取人工搬运。
4、设备安装过程中，要及时固定防止倾倒伤人。
1、测量放线过程中，设置3人作业，其中一人未监护。
2、破土作业前必须按照要求办理作业许可证，落实各项防护措施，挖掘机作业时设置监护人监护作业。
3、钢筋加工作业时必须按照钢筋加工机械的操作规程作业，现场涉及的临时用电必须由持证的电工完成，并结合项目要求管理好现场临时用电。
4、模板加工、支护过程中，作业区域配备灭火器、作业人员正确佩戴个体防护用品，模板拆除必须按照要求进行拆除。
作业JSA记录表
编号
作业活动：
电缆敷设
区域/工艺过程：
分析人员：
序号
作业步骤
危害描述
现有控制措施业前安全措施确认
员工由于不熟悉安全程序而导致不安全行为。
施工方案编制不完善、安全技术措施不全面、无针对性，不能具体指导施工容易引发事故
作业前组织对作业人员进行安全技术交底，使员工知道如何防护。
涉及使用的机械设备操作时必须按照操作规程，用电必须由电工进行日常的维护、管理。
5
电仪、通信专业施工
1、涉及直接作业环节、作业前必须办理作业许可证、落实具体的防护措施。
2、开挖，如使用挖掘机，必须配备监护人，设立警戒区。
3、登高作业，必须有牢固的作业平台，2米以上必须系挂安全带，使用梯子作业必须两人配合作业，梯子不得垫高使用。
电缆桥架安装技术交底记录
技术负责人：交底人：接交人：
金属电缆桥架安装技术交底记录
施工单位：运城建工集团四建有限企业年月日编号：
工程名称
运城国际学校餐厅
分项名称
电缆桥架安装
共6页
第3页
6、桥架安装：
（1）、桥架安装规定：
（2）、桥架应平整，无扭曲变形，内壁无毛刺，多种附件齐全。
（3）、金属膨胀螺栓：应根据容许拉力和剪力进行选择。
（4）、扁钢、角钢经除锈防锈处理，￠10通丝螺杆、螺栓、螺母、平垫圈、弹簧垫等使用镀锌原则件。
（5）、辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。
2、重要机具：
1）、铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。
（8）、转弯部位应采用立上弯头和立下弯头，安装角度要合适。
（9）、出线口处应运用出线口盒进行连接，末端部位要装上封堵。
（10）、桥架内保护地线安装：
（A）、保护地线应根据设计图规定敷设在桥架内一侧，接地处螺丝直径不应不不小于6mm；并且需要加平垫和弹簧垫圈，用螺母压接牢固。
（B）、金属桥架旳宽度在100mm以内（含100mm），两段桥架用连接板连接处（即连接板做地线时），每端螺丝固定点不少于4个；宽度在200mm以上（含200mm）两端桥架用连接板连接旳保护地线每端螺丝固定点不少于6个。
4、使用高凳时，注意不要碰坏建筑物旳墙面及门窗等。
技术负责人：交底人：接交人：
金属电缆桥架安装技术交底记录
施工单位：运城建工集团四建有限企业年月日编号：
工程名称
运城国际学校餐厅
分项名称
电缆桥架安装
10kV配电网(三供一业、煤改电)安全技术交底记录
a)回松调节工具使绝缘子串承受全部导线及连接金具重力。 (5)安装其他附件。 a)悬垂线夹和防振锤的安装应符合设计规定的位置。 b)附件安装完成后，应复查绝缘子数量、外表质量、碗口朝向、R 或 W 销安装情况、金具螺 栓穿向、销钉开口等是否符合设计规范要求。 (6)跳线安装 a)跳线应使用未经牵引过后原状导线制作。 b)跳线应在耐张金具安装完毕后进行安装。 c)跳线长度宜采用现场模拟放样确定。 d)导线跳线，应使用同金属的材质或线夹，并安装在绝缘子端部与其连接，装好跳线一端， 再装另一端。 e)跳线安装后，应对跳线体进行整形，测量跳线弧垂及与跳线杆塔各构件间最小距离并做好 记录。不符合与塔身最小间隙距离要求的，要查明原因后重新安装直到满足规范及设计要求。 f)连接跳线的铜铝过渡板面应平整光洁，用汽油洗净后涂上电力复合脂，用细钢刷清除表面 氧化膜，保留 电力复合脂进行连接，逐个拧紧连接螺栓。
14）籽当距离≥600m 时，宜采用电磁波测距仪或全站仪测量； 15）因地形或障碍物等原因需改变杆塔位或拉线坑位置时，应会同设计和监理单位现场处理； 16）对设计平断面图中未标识的新增障碍物应重点复测。 交底人签名
接受交底人签名
安全技术交底记录
工程名称： 项目名称
土石方工程
施工单位
交底主持人 交底级别 交底作业项目:
（1）电缆敷设可用人力拉引或机械牵引。采用机械牵引可用电动绞磨或托。
（2）电缆在沟内敷设应有适量的蛇型弯电缆的两端、中间接头、电缆井内、过管处、垂直位 差处均应留有适当的余度。
措施并设专人监护，严禁用冲击工具或机械挖掘。 b)在挖掘过程中，如发现电缆盖板或管道则应立即停止工作，并报告现场工作负责人。 c)挖底面积＜2m2 时，1 人挖掘。向坑外抛土时，应防止土石块回落伤人，严禁在坑内休息。 d)泥水坑和流砂坑开挖时，对渗水速度较快或较大较深的泥水、流砂坑，应采用机动水泵抽
技术交底记录(样本)
2、当做分项工程施工技术交底时，应填写“分项工程单位名称”栏,其他技术交底可不填写。
1、表由施工单位填写，交底单位与接受交底单位各存一份.
2、当做分项工程施工技术交底时，应填写“分项工程单位名称"栏,其他技术交底可不填写.
1、表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程单位名称"栏，其他技术交底可不填写。
1、表由施工单位填写，交底单位与接受交底单位各存一份。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
1、本表由施工单位填写,交底单位与接受交底单位各存一份.
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
1、表由施工单位填写，交底单位与接受交底单位各存一份.
1、表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程单位名称”栏，其他技术交底可不填写.。
07铁路电务工程(光、电缆敷设)技术交底书
7、电缆A、B端必须按设计要求，A端朝北京方向，不得将A、B端放反。
8、所有防护如过沟、涵、平交道等所需钢管都必须放到位，以防止遗漏。
9、敷设时必须组织好，人员分配要合理，避免出现前松后紧的情况。
10、电缆敷设过程中不得出现打折，不得扭小弯，以防止损坏光、电缆。
序号
敷设地段
埋深（m）
1
普通土、硬土
>=1.3
2
半石质（沙砾石、风化石）
>=0.9
3
全石质、流沙
>=0.7
4
水田
>=1.4
5
穿越铁路（距路基面）、公路（距路面基底）
>=1.2
6
穿越沟、渠
>=1.2
7
市区人行道
>=1.0
8
铁路路肩
普通土、硬土、半石质
>=0.8
全石质
>=0.5
（三）电缆敷设
1、电缆沟开挖以后，应组织人力敷设电缆，敷设时严格按照施工规范要求。
技术交底通知单
项目名称： 编号：07
交底单位
接单位
分项工程
光、电缆敷设
交底时间
交底内容：
一、编制依据
1、《设计图纸》
2、《铁路通信设计规范》TB10006－2006
3、《铁路通信施工规范》TB10205—99
4、《铁路通信工程施工质量验收标准》TB10418-2003
5、《铁路信号设计规范》（TB10007-99）；
6、《铁路信号施工规范》（TB10206-99）；
7、《铁路信号工程施工质量验收标准》（TB10419-2003）
弱电施工管线敷设技术交底
弱电施工管线敷设技术交底分部（分项）工程施工技术交底书单位：XX电子信息技术有限公司交底日期：2019年X月X日工程名称：XX人寿保险XX后援中心一期分部（分项）工程综合布线系统工种弱电班组一、施工安全基本要求1．班前检查工作周围环境2．班中检查不安全的问题3．班后检查工完料净场地清4．严格遵守十项安全措施5．自觉维护现场安全设施6．遵守施工现场文明施工规定7．不懂机电不动机电8．时时注意不安全行为9．人人关心他人安全10．生产必须服从安全二、施工技术交底要求1．施工技术交底针对性要强，要全面2．由技术负责人交底，施工员、安全员、班组长接受交底人均签字交底内容：弱电线缆放线一、施工工艺 1.1注意事项 1.门禁系统：C1、C2型门禁末磁力锁端点位预留0.5米，进弱电间（工艺井）的线预留6米；2．视频监控系统：末端点位预留0.3米，进弱电间的线预留12米；3.综合布线系统：末端点位预留0.3米，进弱电间的线预留12米；4.楼控系统：末端点位预留0.3米，进DDC箱的线预留半个箱体的周长；5.环控系统:末端点位预留0.3米，进环控箱的线预留半个箱体的周长；1.2操作工艺1．线缆敷设(1)线缆敷设一般应符合下列要求：a)线缆的布放应自然平直，线缆间不得缠绕、交叉等。
b)线缆不应受到外力的挤压，且与线缆接触的表面应平整、光滑，以免造成线缆的变形与损伤。
c)线缆在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰。
d)对绞电缆、光缆及建筑物内其他弱电系统的线缆应分隔布放，且中间无接头。
e)线缆的弯曲半径应符合下列规定：①对绞电缆的弯曲半径应大于电缆外径的8倍。
②主干对绞电缆的弯曲半径应至少为电缆外径的10倍。
③光缆的弯曲半径应大于光缆外径的20倍。
f)采用牵引方式敷设大对数电缆和光缆时，应制作专用线缆牵引端头。
g)布放光缆时，光缆盘转动应与光缆布放同步，光缆牵引的速度一般为10m／min。
h)布放线缆的牵引力，应小于线缆允许张力的80％，对光缆瞬间最大牵引力不应超过光缆允许的张力，主要牵引力应加在光缆的加强芯上。
穿电缆安全技术交底模板
一、交底目的为确保穿电缆作业的安全进行，防止发生人身伤害和设备损坏事故，特进行本次安全技术交底。
二、交底对象全体参与穿电缆作业的施工人员、技术人员、管理人员。
三、交底内容1. 作业前的准备工作（1）了解电缆规格、型号、长度、用途等基本信息。
（2）熟悉施工现场环境，包括电缆敷设路径、施工区域、交叉跨越等情况。
（3）检查电缆及穿线工具、设备，确保其完好、安全。
2. 作业过程中的安全注意事项（1）穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。
（2）遵守操作规程，严格按照施工图纸和施工方案进行作业。
（3）严禁酒后作业、疲劳作业，确保精神饱满。
（4）注意观察电缆敷设路径，避免电缆与其他设施发生碰撞。
（5）在电缆敷设过程中，严禁将电缆强行弯曲、扭结，防止电缆损坏。
（6）在穿越管道、隧道等狭窄空间时，确保电缆与管道、隧道的净距符合要求。
（7）在交叉跨越处，设置警示标志，确保交通安全。
3. 电缆穿线操作要点（1）按照电缆敷设路径，选用合适的穿线工具。
（2）在穿线过程中，保持电缆整洁，避免划伤绝缘层。
（3）在电缆穿线过程中，如遇到障碍物，应采取措施进行绕行或改道。
（4）电缆穿线完成后，检查电缆连接是否牢固，绝缘性能是否良好。
4. 作业后的收尾工作（1）整理施工现场，清理垃圾、杂物。
（2）对电缆敷设路径进行检查，确保电缆敷设符合要求。
（3）填写施工记录，记录电缆敷设过程中的关键信息。
四、交底要求1. 施工人员应认真听取交底内容，确保理解并掌握安全操作规程。
2. 施工过程中，严格遵守安全操作规程，确保作业安全。
3. 如遇特殊情况，应立即停止作业，并向上级报告。
4. 施工完成后，对作业过程进行总结，分析经验教训，不断提高安全意识。
五、附则1. 本交底自发布之日起生效。
2. 本交底由工程部负责解释。
3. 如有未尽事宜，由工程部根据实际情况进行补充和完善。
六、交底日期：____年____月____日七、交底人：____八、接收人：____九、备注：____注：本模板仅供参考，具体交底内容应根据实际工程情况进行调整。
挖电缆安全技术交底模板
一、交底目的为确保挖电缆施工过程中的安全，预防安全事故的发生，特制定本安全技术交底。
二、工程概况1. 工程名称：XXX挖电缆工程2. 施工单位：XXX公司3. 施工地点：XXX地点4. 施工内容：挖电缆沟、敷设电缆等三、安全注意事项1. 施工人员必须经过专业培训，掌握挖电缆施工技术及安全操作规程。
2. 施工前，必须对施工现场进行勘察，了解地下管线分布情况，确保施工安全。
3. 严格遵守《施工现场临时用电安全技术规范》，确保施工现场用电安全。
4. 严格按照设计图纸和施工方案进行施工，确保工程质量。
5. 施工现场必须设置安全警示标志，明确警示内容。
四、施工步骤及安全措施1. 施工准备（1）对施工人员进行安全教育和培训，提高安全意识。
（2）检查施工工具、设备，确保其完好、安全。
（3）清理施工现场，排除安全隐患。
2. 挖电缆沟（1）根据设计图纸，确定电缆沟的走向、深度、宽度。
（2）使用挖掘机、人工等工具进行挖沟，确保沟底平整。
（3）挖掘过程中，注意观察地下管线，避免损坏。
（4）挖沟过程中，应设置专人监护，确保施工安全。
3. 敷设电缆（1）根据设计图纸，确定电缆敷设路径。
（2）使用专用工具，将电缆敷设至预定位置。
（3）敷设过程中，注意电缆的弯曲半径，避免损坏。
（4）敷设完成后，对电缆进行绝缘测试，确保电缆绝缘良好。
4. 施工结束（1）对施工现场进行清理，恢复原状。
（2）检查施工质量，确保符合设计要求。
（3）做好施工记录，归档保存。
五、应急措施1. 发生触电事故时，立即切断电源，进行急救。
2. 发生电缆损坏事故时，立即停止施工，保护现场，报告相关部门。
3. 发生其他安全事故时，立即启动应急预案，采取相应措施。
六、交底人及接收人1. 交底人：XXX2. 接收人：XXX3. 交底日期：XXXX年XX月XX日4. 交底地点：XXX地点5. 附件：挖电缆施工方案、施工图纸、安全技术操作规程等请施工人员认真阅读本安全技术交底，严格遵守各项规定，确保挖电缆施工安全。
建筑电气技术交底
鲁DQ-004.1□□□鲁DQ-004。
1□□□鲁DQ-004.1□□□鲁DQ-004.1□□□技术交底记录(公司级）鲁DQ-004□□□技术交底记录(公司级）鲁DQ-004.1□□□鲁DQ-004.1□□□鲁DQ-004.1□□□鲁DQ-004□□□鲁DQ-004□□□鲁DQ-004.1□□□鲁DQ-004.1□□□鲁DQ-004□□□单位工程名称日照市城市规划展览馆施工单位山东锦华建设集团有限公司分部工程建筑电气子分部工程供电干线分项工程桥架安装和桥架内电缆敷设日期年月日交底内容：1.电缆桥架安装工艺流程:2.根据施工图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，用粉线袋或画线沿桥架走向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架位置。
3.预埋铁件或膨胀螺栓(1) 预埋铁件的自制加工不应小于120mm×80mm×6mm，做法如本标准6.3.7.2图6.3.7.2。
其锚固圆钢的直径不小于10mm。
(2) 紧密配合土建结构的施工，将预埋铁件平面紧贴模板，将锚固圆钢用绑扎或焊接的方法固定在结构内的钢筋上；待混凝土模板拆除后，预埋铁件平面外露，将支架、吊架或托架焊接在上面进行固定(3) 根据支架承受的荷重，选择相应的膨胀螺栓及钻头；埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上，可参见本标准6.3.7.7图表。
4.支、吊架安装(1) 支架与吊架所用钢材应平直，无显著扭曲。
下料后长短偏差应在3mm范围内，切口处应无卷边、毛刺。
(2) 钢支架与吊架应焊接牢固，无显著变形，焊接前厚度超过4mm的支架、铁件应打坡口，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷。
(3)支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物的坡度、角度一致。
（4）支架与吊架的规格一般不应小于扁钢30mm×3mm；角钢25mm×25mm×3mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线缆敷设 工程技术交底记录 工程名称 施工班组 线缆施工 分项工程 线缆敷设安装系统 施工图号 相关人员签字 交底应包括以下主要内容: 电缆敷设工艺
1 范围 本工艺标准适用于10kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。 2 施工准备 2.1 设备及材料要求： 2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。 2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。 2.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，光明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘展无老化及裂纹。 2.1.4 各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。 2.1.5 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。 2.2 主要机具： 2.2.1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。 2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。 2.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。 2.3 作业条件： 2.3.1 土建工程应具备下列条件： 2.3.1.1 预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。 2.3.1.2 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。 2.3.1.3 电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通，沟盖板齐备。 2.3.1.4 放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。 2.3.1.5 直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。 2.3.2 设备安装应具备下列条件 2.3.2.1 变配电室内全部电气设备及用电设备配电箱柜安装完毕。 2.3.2.2 电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕，并检验合格。 3 操作工艺 3.1 工艺流程： 3.2 准备工作： 3.2.1 施工前应对电线进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。 3.2.2 电缆敷设前进行绝缘摇测或耐压试验。 3.2.2.1 1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。 3.2.2.2 3～10kV电缆应事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。必要时敷设前仍需用2.5kV 摇表测量绝缘电阻是否合格。 3.2.2.3 纸绝缘电缆，测试不合格者，应检查芯线是否受潮，如受潮，可锯掉一段再测试，直到合格为止。检查方法是： 将芯线绝缘纸剥下一块，用火点着，如发出叭叭声，即电缆已受潮。 3.2.2.4 电缆测试完毕，油浸纸绝缘电缆应立即用焊料（铅锡合金）将电缆头封好。其它电缆应用橡皮包布密封后再用 黑包布包好。 3.2.3 放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好。人力放电缆时 将滚轮提前安装好。 3.2.4 临时联络指挥系统的设置： 3.2.4.1 线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。 3.2.4.2 高层建筑内电缆敷设，可用无线电对讲机做为定向联络，简易电话作为全线联络，手持扩音喇叭指挥（或采 用多功能扩大机，它是指挥放电缆的专用设备）。 3.2.5 在桥架或支架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列，用表或图的方式划出来。以防电 缆的交叉和混乱。 3.2.6 冬季电缆敷设，温度达不到规范要求时，应将电缆提前加温。 3.2.7 电缆的搬运及支架架设： 3.2.7.1 电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按 电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松弛。 3.2.7.2 电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为直。架设时，应注意电缆轴的转动 方向，电缆引出端应在电缆轴的上方（图2-1）。 3.3 直埋电缆敷设： 3.3.1 清除沟内杂物，铺完底沙或细土。 3.3.2 电缆敷设 3.3.2.1 电缆敷设可用人力拉引或机械牵引。采用机械牵引可用电动绞磨或托撬（旱船法）（见图2-2）和（图2-3）。 电缆敷设时，应注意电缆弯曲半径应符合规范要求。 3.3.2.2 电缆在沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、过管处、垂直位差处均应留有适当的 余度。 3.3.3 铺砂盖砖： 3.3.3.1 电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同进行隐蔽工程验收。 3.3.3.2 隐蔽工程验收合格，电缆上下分别铺盖10cm砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过 电缆两侧5cm。使用电缆盖板时，盖板应指向受电方向。 3.3.4 回填土。回填土前，再作一次隐蔽工程检验，合格后，应及时回填土并进行夯实。 3.3.5 埋标桩：电缆在拐弯、接头、交叉、进出建筑物等地段应设明显方位标桩。直线段应适当加设标桩。标桩露出 地面以15cm为宜。 3.3.6 直埋电线进出建筑物，室内过管口低于室外地面者，对其过管按设计或标准图册做防水处理（图2-4）。 3.3.7 有麻皮保护层的电缆，进入室内部分，应将麻皮剥掉，并涂防腐漆。 3.4 电缆沿支架、桥架敷设： 3.4.1 水平敷设 3.4.1.1 敷设方法可用人力或机械牵引。 3.4.1.2 电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。 3.4.1.3 不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。 3.4.1.4 同等级电压的电缆沿支架敷设时，水平净距不得小于35。mm 3.4.2 垂直敷设。 3.4.2.1 垂直敷设，有条件的最好自上而下敷设。土建未拆吊车前，将电缆吊至楼层顶部。敷设时，同截面电缆应先敷 设低层，后敷设高层，要特别注意，在电缆轴附近和部分楼层应采取防滑措施。 3.4.2.2 自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。高层、大截面电缆宜用机械牵引敷设。 3.4.2.3 沿支架敷设时，支架距离不得大于1.5米，沿桥梁或托盘敷设时，每层最少加装两道卡固支架。敷设时，应放 一根立即卡固一根。 3.4.2.4 电缆穿过楼板时，应装套管，敷设完后应将套管用防火材料封堵严密。 3.5 挂标志牌： 3.5.1 标志牌规格应一致，并有防腐性能，挂装应牢固。 3.5.2 标志牌上应注明电缆编号、规格、型号及电压等级。 3.5.3 直埋电缆进出建筑物、电缆井及两端应挂标志牌。 3.5.4 沿支架桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌。 4 质量标准 4.1 保证项目： 4.1.1 电缆的耐压试验结果、泄漏电流和绝缘电阻必须符合施工规范规定。 检验方法：检查试验记录。 4.1.2 电缆敷设必须符合以下规定：电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺损，直埋敷设时，严 禁在管道上面或下面平行敷设。 检验方法：观察检查和检查隐蔽工程记录。 4.2 基本项目： 4.2.1 坐标和标高正确，排列整齐，标志柱和标志牌设置准确；防燃、隔热和防腐要求的电缆保护措施完整。 4.2.2 在支架上敷设时，固定可靠，同一侧支架上的电缆排列顺序正确，控制电缆在电力电缆下面，1kV及其以下电 力电缆应放在1kV以上电力电缆下面；直埋电缆埋设深度、回填土要求、保护措施以及电缆间和电缆与地下管网间平 行或交叉的最小距离均应符合施工规范规定。 4.2.3 电缆转弯和分支处不紊乱，走向整齐清楚、电缆标志桩、标志牌清晰齐全，直埋电缆的隐蔽工程记录及坐标图 齐全、准确。 检验方法：观察检查和检查隐蔽工程记录及坐标图。 4.3 电缆最小弯曲半径和检验方法应符合表2-l的规定。
