电磁继电器专项练习
【精品】人教版九年级物理下册：20.3.2电磁继电器-练习题(含答案)
电磁铁和电磁继电器课堂练习题1、电磁继电器的工作电路由和，构成。
2、控制电路的开关闭合，电磁铁磁性，衔铁，D 、E接通，使高压工作电路。
断开控制电路，电磁铁磁性，衔铁，使高压工作电路。
电磁继电器的实质是利用控制工作电路通断的。
3、电磁继电器的优点：、、。
4、如图所示，通电螺线管与条形磁铁相互吸引的是（）5、小华同学在做“探究电磁铁”实验中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图6所示，下列说法中正确的是( )A.要使电磁铁磁性增强，应将变阻器的滑动片向右滑动B.电磁铁能吸引的大头针越多，表明它的磁性越强C.电磁铁B磁性较强，所以通过它的电流较大D.若将两电磁铁上部靠近，会相互吸引6、如图13所示实验装置，弹簧测力计下面挂着条形磁铁，螺线管中插有铁芯，开关S拨在触点②位置。
要使弹簧测力计的示数变大，下列操作方法能够实现的是( )A、滑片P向b端滑动B、将S拨到①位置C、将铁芯从螺线管中取出D、将螺线管往上移动7．如图所示，两个电磁铁的铁芯正对．如果共用一个电源，要使它们相斥，以下连接方法中不正确的是 ( ) A．用导线连接a、c，b接电源正极，d接电源负极B．用导线连接b、d，a接电源正极，c接电源负极C．b、c连在一起接电源正极，a、d连在一起接电池负极D．a、d连接在一起，b接电源正极，c接电源负极8、如图是“研究电磁铁实验”的示意图，当滑动变阻器滑动触头的位置分别在a、b时，电磁铁吸引铁钉的情况如图甲、乙所示．由图甲(或图乙)可以得出比较图甲、图乙可以得出·9、将图中的电磁铁连入你设计的电路中(在方框内完成)，要求：A．电路能改变电磁铁磁性的强弱；B．使小磁针静止时如图所示．12．图8-36是王强同学在研究性学习活动中，为某仓库设计的一种防盗报警器．其踏板放在仓库的门口，电铃和电灯放在值班室内．观察电路可知，这个报警器的工作原理是：有人踏板时，___________________________________________；无人踏板时__________________________________________ 。
电磁继电器题目及答案
电磁继电器题目一、综合题1、小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图1所示。
图2是小明通过实验测得的R1的阻值随温度变化的关系曲线。
(1)电磁继电器中电磁铁上端是 极（N/S）。
(2)当温度较低时，电磁铁的磁性较 ，触点开关 （接通/断开）。
(3)电磁继电器的电源两端电压U = 6 V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合。
若可变电阻器R2的电阻值设定为150Ω时，恒温箱温度可达到____ ___℃。
当可变电阻器R2的电阻变大时，恒温箱设定的温度将变___ ___（高/低）。
(4)如果要使恒温箱内预设的温度可调节范围是90℃～150℃，可供选择的可变电阻器R2的电阻值有如下的几种, 你选择( )A．0～100Ω B． 0～200Ω C．0～1000Ω D．0～1500Ω(5)小明设计的这个控制电路，使用起来有不足之处，请你指出： 。
2、小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示。
将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响。
图甲中继电器的供电电压U1=3V，继电器线圈用漆包线绕成，其电阻R0为30Ω。
当线圈中的电流大于等于50mA时，继电器的衔铁将被吸合，警铃响。
图乙是热敏电阻的阻值随温度变化的图像。
（1）由图乙可知，当环境温度为40℃时，热敏电阻阻值为 Ω。
当环境温度升高时，热敏电阻阻值将 ，继电器的磁性将 （均选填“增大”、“减小”或“不变”）。
（2）图甲中警铃的接线柱C应与接线柱 相连，指示灯的接线柱D应与接线柱 相连（均选填“A”或 “B”）。
（3）图甲中线圈下端P的磁极是 极（选填“N”或“S”）。
（4）请计算说明，环境温度在什么范围内时，警铃报警。
二、作图题3、自动报警器的工作原理如图所示，在水银温度计的上方封入一段金属丝，当温度达到金属丝下端所指示的温度时，红色报警灯亮，平时绿灯亮．请根据以上要求，用笔画线代替导线，完成工作电路部分的连接．4、请连接图9的工作电路部分，使控制电路上S断开时甲灯亮，S合上时乙灯亮。
电磁继电器训练典型题

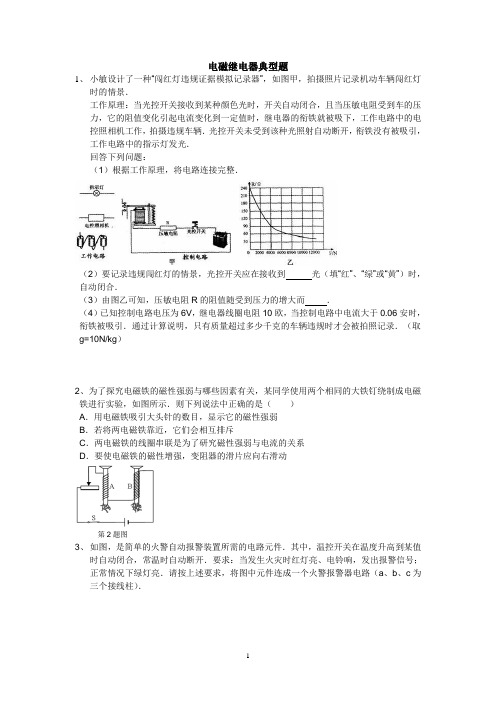

电磁继电器典型题
1、小敏设计了一种“闯红灯违规证据模拟记录器”，如图甲，拍摄照片记录机动车辆闯红灯
时的情景．
工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化引起电流变化到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机工作，拍摄违规车辆．光控开关未受到该种光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光．
回答下列问题：
（1）根据工作原理，将电路连接完整．
（2）要记录违规闯红灯的情景，光控开关应在接收到光（填“红”、“绿”或“黄”）时，自动闭合．
（3）由图乙可知，压敏电阻R的阻值随受到压力的增大而．
（4）已知控制电路电压为6V，继电器线圈电阻10欧，当控制电路中电流大于0.06安时，衔铁被吸引．通过计算说明，只有质量超过多少千克的车辆违规时才会被拍照记录．（取g=10N/kg）
2、为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示．则下列说法中正确的是（）
A．用电磁铁吸引大头针的数目，显示它的磁性强弱
B．若将两电磁铁靠近，它们会相互排斥
C．两电磁铁的线圈串联是为了研究磁性强弱与电流的关系
D．要使电磁铁的磁性增强，变阻器的滑片应向右滑动
第2题图
3、如图，是简单的火警自动报警装置所需的电路元件．其中，温控开关在温度升高到某值
时自动闭合，常温时自动断开．要求：当发生火灾时红灯亮、电铃响，发出报警信号；
正常情况下绿灯亮．请按上述要求，将图中元件连成一个火警报警器电路（a、b、c为三个接线柱）．
参考答案
1、
红减小400kg 2、A
3、
4、。

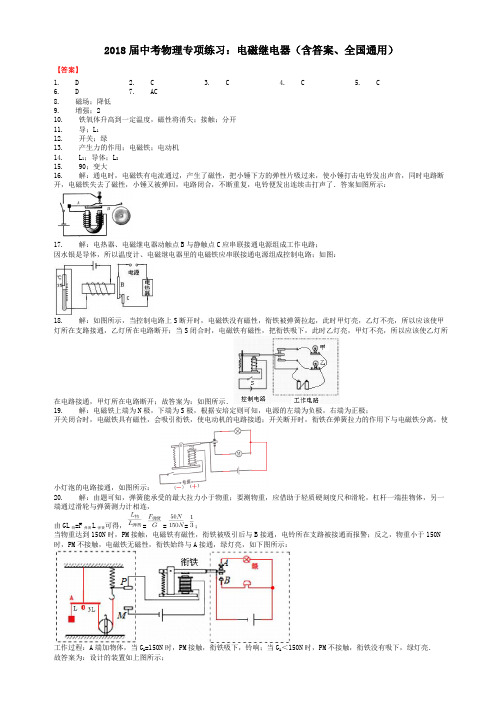

2018届中考物理专项练习：电磁继电器(含答案、全国通用)-答案
2018届中考物理专项练习：电磁继电器（含答案、全国通用）【答案】1. D2. C3. C4. C5. C6. D7. AC8. 磁场；降低9. 增强；210. 铁氧体升高到一定温度，磁性将消失；接触；分开11. 导；L 112. 开关；绿13. 产生力的作用；电磁铁；电动机14. L 1；导体；L 215. 90；变大16. 解：通电时，电磁铁有电流通过，产生了磁性，把小锤下方的弹性片吸过来，使小锤打击电铃发出声音，同时电路断开，电磁铁失去了磁性，小锤又被弹回，电路闭合，不断重复，电铃便发出连续击打声了．答案如图所示：17. 解：电热器、电磁继电器动触点B 与静触点C 应串联接通电源组成工作电路； 因水银是导体，所以温度计、电磁继电器里的电磁铁应串联接通电源组成控制电路；如图：18. 解：如图所示，当控制电路上S 断开时，电磁铁没有磁性，衔铁被弹簧拉起，此时甲灯亮，乙灯不亮，所以应该使甲灯所在支路接通，乙灯所在电路断开；当S 闭合时，电磁铁有磁性，把衔铁吸下，此时乙灯亮，甲灯不亮，所以应该使乙灯所在电路接通，甲灯所在电路断开；故答案为：如图所示．19. 解：电磁铁上端为N 极，下端为S 极，根据安培定则可知，电源的左端为负极，右端为正极；开关闭合时，电磁铁具有磁性，会吸引衔铁，使电动机的电路接通；开关断开时，衔铁在弹簧拉力的作用下与电磁铁分离，使小灯泡的电路接通，如图所示：20. 解：由题可知，弹簧能承受的最大拉力小于物重；要测物重，应借助于轻质硬刻度尺和滑轮，杠杆一端挂物体，另一端通过滑轮与弹簧测力计相连，由GL 物=F 弹簧L 弹簧可得，===；当物重达到150N 时，PM 接触，电磁铁有磁性，衔铁被吸引后与B 接通，电铃所在支路被接通而报警；反之，物重小于150N 时，PM 不接触，电磁铁无磁性，衔铁始终与A 接通，绿灯亮，如下图所示：工作过程：A 端加物体，当G A =150N 时，PM 接触，衔铁吸下，铃响；当G A ＜150N 时，PM 不接触，衔铁没有吸下，绿灯亮．故答案为：设计的装置如上图所示；工作过程：A端加物体，当G A=150N时，PM接触，衔铁吸下，铃响；当G A＜150N时，PM不接触，衔铁没有吸下，绿灯亮．21. 铃响；A22. 解：（1）根据反射光线OB与水面的夹角可知，反射角为50°，过入射点做出法线，利用反射角等于入射角，且反射光线与入射光线分居法线的两侧，由此可以做出对应的入射光线AO．如图所示：（2）当车辆超重时，压力传感器使控制电路接通，电磁铁有磁性，吸引衔铁，接通右侧的指示灯电路，如图所示：（3）合理信息有：该物质是晶体；该物质的初温是20℃；在第6分钟时，该物质处于固态；在第20～30分钟时，该物质处于固液混合状态；该物质的熔点是80℃答：合理信息有：该物质是晶体；该物质的初温是20℃；在第6分钟时，该物质处于固态；在第20～30分钟时，该物质处于固液混合状态；该物质的熔点是80℃．23. 不可再生；做功24. 解：（1）图甲中的支点在小车的轮轴处，动力是指人施加给小车的向上的力F1，动力臂是从支点到动力作用线的垂直距离．答案如下图：（2）图乙中，根据题意可知，两只灯泡是并联关系，控制电路由电磁继电器和电源、金属块A、B组成，工作电路由电源和红、绿灯组成，电路图如下：25. 解：（1）从电源正极依次串联滑动变阻器、右侧电阻装置以及开关回到电源负极；如下图所示：（2）当温度低到金属丝下端所指的温度时，水银与金属丝断开，电磁铁断电没有磁性，电铃不工作，指示灯亮；当温度升高，水银达到金属丝下端时，水银是导体，电磁铁通电有磁性，把衔铁吸合，指示灯熄灭，电铃发出报警信号．电路图如下：26. 解：（1）电路中电阻R和R0串联在电路中，由表格中可知25℃时电阻R=390Ω，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻：R总=R+R0=390Ω+10Ω=400Ω，则电路中的电流：I===0.015A=15mA，即25℃应该标在15mA处，如下图所示；=400Ω，（2）由题意可知，启动制冷时电路中的最小电流I=15mA，电路中的总电阻R总由表格数据可知，30℃时热敏电阻的阻值R′=360Ω，则串联电阻的阻值：R串=R总-R′-R0=400Ω-360Ω-10Ω=30Ω；（3）为了给空调设定不同的启动温度，就是改变电磁铁磁性的强弱，采取改变电压、改变弹簧的倔强系数、改变线圈的匝数、电路中串联一个滑动变阻器等等．答：（1）如上图所示；（2）为了节省电能，使温度达到30℃时空调才能启动制冷，电路中要串联30Ω的电阻；（3）①电路中串联一个滑动变阻器；②改变线圈的匝数．27. 供电28. 解：（1）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图甲：（2）由于物体M和传送带一起匀速运动，相对静止，所以M不受摩擦力的作用，只受重力和支持力的作用；G=mg=2kg×9.8N/kg=19.6N．如图乙所示：（3）将电动机和下触点串联组成工作电路，将R1和电磁铁串联接入控制电路；电路如图丙所示；29. N；不要频繁开关机30. 答：闭合开关后，电磁铁中有电流通过，电磁铁具有磁性，能吸引铁质插销使门锁打开，并且弹簧被拉长；断开开关后，电磁铁中无电流通过，电磁铁会失去磁性，铁质插销会在弹簧弹力的作用下插入插槽，门锁关闭．【解析】1.解：A、读图可知，由金属丝、水银、玻璃管构成的装置相当于报警电路中的一个“开关”，可控制电磁铁的工作情况，故A正确；B、读图可知，该温度计的分度值为1℃，金属丝下端指在96℃上面第2个小格上，因此金属丝下端所指的温度是96℃+2℃=98℃，即当温度达到98℃时左侧控制电路接通，电磁铁具有磁性，吸引衔铁，使右侧电路接通，电铃发声报警，故B正确；C、图中左侧是水银温度计，利用了水银热胀冷缩的性质，故C正确；D、由图知，电流从电磁铁的左端流入、右端流出，根据安培定则可知，报警时电磁铁的右端是N极，左端是S极，故D错误．故选D．该温度计的分度值为1，金属丝下端指在96℃上面第2个小格上，因此金属丝下端所指的温度是96℃+2℃=98℃；电磁铁中有电流通过时，产生磁性会把衔铁吸来过，电铃电路接通．利用安培定则可判断电磁铁的极性．该题考查了电磁继电器的工作原理的理解，以及安培定则的运用，是一道综合题，但难度不大．2.解：温度自动报警器的原理是当温度达到一定值时，温度计内水银上升，因为水银是导体，控制电路会接通，电磁铁产生磁性，将衔铁吸引，将报警电路接通，电铃响，起到报警作用．电磁铁是运用电流的磁效应，而不是电磁感应现象，故C错，符合题意．其中水银是导体、温度计是根据液体热胀冷缩的性质制成的、电磁继电器的实质就是一个开关，所以A、B、D说法正确，不符合题意．故选C．要解决此题，需要掌握电磁继电器的工作原理．知道水银是导体．知道温度计的制作原理，知道实验室常用温度计是根据液体热胀冷缩的性质制成的．电磁铁通电时有磁性，断电时无磁性，运用的是电流的磁效应．知道电磁继电器的实质是一个利用电磁铁来工作的开关．此题主要考查了电磁继电器的工作原理．其实质相当于工作电路中的开关．解决此类题目的关键是了解电磁继电器的构造，并搞清各部分的作用，同时要搞清控制电路和工作电路．同时考查了导体的概念和温度计的制作原理．3.解：（1）如图，当温度到达85℃时，水银柱未到达金属丝的下端，左边的控制电路断开，控制电路中无电流，电磁铁没有磁性，衔铁在弹簧作用下向上运动，从而带动动触点向上运动，使绿灯所在的电路接通，此时绿灯发光，红灯不亮、电铃不响，故AB错误；（2）如图，当温度到达90℃时，水银柱到达金属丝的下端，左边的控制电路闭合，控制电路中有电流，电磁铁有磁性，向下吸引衔铁，使衔铁向下运动，从而带动动触点向下运动，使红灯、电铃所在的电路接通，此时红灯发光、电铃响，发出报警信号．故C正确、D错误．故选C．水银温度计相当于开关，从水银柱到达金属丝的下端入手分析，即可确定何时报警．本题考查了电磁继电器的应用，是一道理论联系实际的题目，有利于培养学生分析解决实际问题的能力．4.解：当摄像系统的电路自动拍摄违章车辆时，工作电路工作，电磁铁有磁性，控制电路工作，光控开关和压力开关同时闭合；如果光控开关和压力开关是并联的，只有红灯亮，或只有车超过停止线，摄像头就拍摄．故选C．左边是控制电路，右边是工作电路，光控开关和压力开关串联在电路在，只有当红灯亮，并且车超过停止线时，光控开关和压力开关同时闭合，控制电路接通，电磁铁有磁性吸引衔铁，工作电路接通，摄像头拍摄．红灯亮，并且车超过停止线时，才是机动车违章．5.解：A、据课本可知，奥斯特实验第一次证明了电能产生磁，故A错误；B、发电机工作时将机械能转化为电能，故B错误；C、电磁铁通电时有磁性，断电时无磁性，电磁继电器就是由电磁铁控制的开关，故C正确；D、发电机才是利用电磁感应原理制成的，故D错误．故选C．（1）奥斯特实验第一次说明了通电导体周围存在磁场，电流周围的磁场方向与电流的方向有关系；（2）发电机工作时将机械能转化为电能；（3）电磁继电器是利用电磁铁控制工作电路通断的开关；（4）电动机是利用通电线圈在磁场中受力转动的原理制成的，工作时把电能转化成机械能．本题考查了电磁学的几个知识，属于识记性内容，要求学生必须牢记．6.解：AB、电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动工作的，故AB错误；C、根据安培定则可知，电磁铁工作时，上端为N极，故C错误；D、当有人闯入保密室时会使开关S闭合，电磁铁有磁性，吸引衔铁，电灯b所在电路接通，b灯亮，故D正确。
浙教版科学八年级下册 重难点加强练 电磁继电器工作分析 专题练习(含解析)
浙教版科学八年级下册重难点加强练电磁继电器工作分析一、单选题1.在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停。
如图是小吴设计的自动控制电路图，将光控开关(遮光时开关闭合)装在每个车位地面中央，红绿灯装在车位入口上方。
当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（）A. 都是红灯B. 都是绿灯C. 分别是红灯和绿灯D. 分别是绿灯和红灯2.电梯为居民出入带来了很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示。
R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小。
下列说法正确的是( )A. 电磁铁是根据电磁感应原理制成的B. 工作时，电磁铁的上端为N极C. 超载时，电磁铁的磁性减小D. 正常情况下(未超载时)，K与A接触3.如图是小敏设计的汽车尾气中CO排放量的检测电路。
当CO浓度高于某一设定值时，电铃发声报警。
图中气敏电阻R1阻值随CO浓度的增大而减小，下列说法正确的是( )A. 电铃应接在A和C之间B. 当CO浓度升高，电磁铁磁性减弱C. 用久后，电源电压U1会减小，报警时CO最小浓度比设定值高D. 为使该检测电路在CO浓度更低时报警，可将R2的滑片向下移4.如图是小科设计的甲醛污染的检测电路。
当甲醛浓度高于某一设定值时，电铃发声警报。
图中气敏电阻R1阻值随甲醛浓度的增大而减小。
下列说法正确的是（）A. 电铃应接在A和C之间B. 当甲醛浓度升高，电磁铁磁性减弱C. 用久后，电源电压U1会减小，报警时甲醛最小浓度比设定值低D. 为使该检测电路在甲醛浓度更低时报警，可将R2控制电路的滑片向上移5.如图所示是某同学连接的电铃电路，开关闭合后，电铃只响一声就不再响了。
原因是( )A. 电磁铁始终没有磁性B. 衔铁没有向下运动C. 电池正、负极接反了D. 衔铁一直被吸住6.某探究小组观察到学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”的灯泡就会正常发光。
【素材】电磁继电器练习题

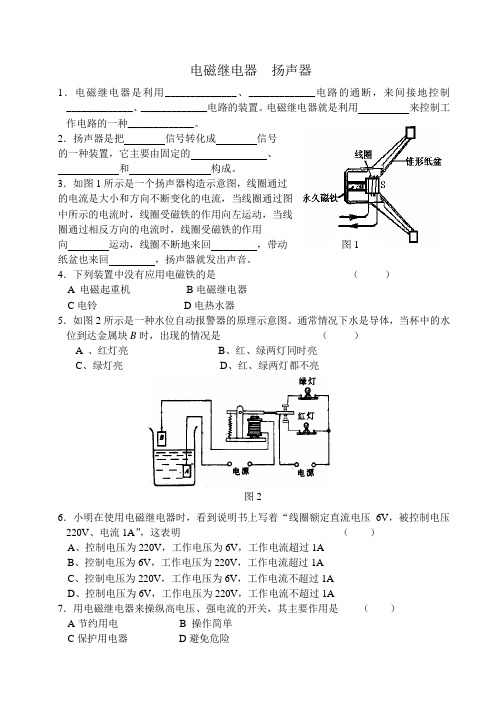

电磁继电器 扬声器1．电磁继电器是利用______________、_____________电路的通断，来间接地控制_____________、_____________电路的装置。
电磁继电器就是利用 来控制工作电路的一种_____________。
2．扬声器是把 信号转化成 信号的一种装置，它主要由固定的 、和 构成。
3．如图1所示是一个扬声器构造示意图，线圈通过的电流是大小和方向不断变化的电流，当线圈通过图中所示的电流时，线圈受磁铁的作用向左运动，当线圈通过相反方向的电流时，线圈受磁铁的作用向 运动，线圈不断地来回 ，带动 纸盆也来回 ，扬声器就发出声音。
4．下列装置中没有应用电磁铁的是 （ ）A 电磁起重机B 电磁继电器C 电铃D 电热水器5．如图2所示是一种水位自动报警器的原理示意图。
通常情况下水是导体，当杯中的水位到达金属块B 时，出现的情况是 （ ）A 、红灯亮B 、红、绿两灯同时亮C 、绿灯亮D 、红、绿两灯都不亮6．小明在使用电磁继电器时，看到说明书上写着“线圈额定直流电压6V ，被控制电压220V 、电流1A ”，这表明 （ ）A 、控制电压为220V ，工作电压为6V ，工作电流超过1AB 、控制电压为6V ，工作电压为220V ，工作电流超过1AC 、控制电压为220V ，工作电压为6V ，工作电流不超过1AD 、控制电压为6V ，工作电压为220V ，工作电流不超过1A7．用电磁继电器来操纵高电压、强电流的开关，其主要作用是 （ ） A 节约用电 B 操作简单C 保护用电器D 避免危险图1图2图 3 弹性片 铃碗 衔铁 A 8．扬声器在播放音乐时。
下列说法正确的是 （ ）A 、通过线圈的电流方向不变B 、通过线圈的电流方向按一定规律变化C 、线圈是静止不动的D 、上述说法均不正确9．图3是直流电铃的原理图。
关于电铃工作时的说法不正确．．．的是（ ） A ．电流通过电磁铁时，电磁铁有磁性且A 端为N 极B ．闭合开关，电磁铁有磁性，吸引衔铁C ．小锤击打铃碗发出声音，是由于铃碗发生了振动D ．小锤击打铃碗时，电磁铁仍具有磁性10．李明同学在学习了电磁继电器后，为银行金库设计了一个自动防盗报警装置。
电磁继电器习题要点
电磁继电器习题1、看图填空A是B是C是D是E是2、电磁继电器的工作电路由和构成。
3、控制电路的开关闭合，电磁铁磁性，衔铁，D、E接通，使高压工作电路。
断开控制电路，电磁铁磁性，衔铁，使高压工作电路。
电磁继电器的实质是利用控制工作电路通断的。
4、电磁继电器的优点：、、。
5.下列电器中，不是利用电流的磁效应工作的是（）A.电磁继电器B.电铃C.电灯6、某同学想利用电磁继电器制成一个温度自动报警器，实现对温控箱内的温度监控．用如下图所示带金属触丝的水银温度计和电磁继电器组装成自动报警器，正常情况下绿灯亮，当温控箱内温度升高到一定温度时．红灯亮(绿灯熄灭)．请按此要求连接电路(红、绿灯的额定电压相同)．7．图8-36是王强同学在研究性学习活动中，为某仓库设计的一种防盗报警器．其踏板放在仓库的门口，电铃和电灯放在值班室内．观察电路可知，这个报警器的工作原理是：有人踏板时，；无人踏板时，。
8．如图所示是一个限流装置的示意图，图中P是电磁铁，S是开关，Q是衔铁，可绕O转动，请你叙述该装置的工作过程。
9．小文同学学习了有关物理知识后，设想制作一个电动充气泵，她画出了如图所示的结构示意图，图中E 为电流大小和方向都不断变化的交流电．（1）你认为小文的设想运用了哪些物理知识？（至少写出2个）① ；② ；10.如图是一种水位自动报警器的原理图，有关该报警器工作情况的下列叙述，不正确的是（ ）A.该报警器红灯是报警灯，报警器工作时，必须依靠一般水的导电性，且水位必须到达A B.该报警器的红、绿灯不会同时亮C.当水位没有达到A 时，电磁铁没有磁性，只有绿灯亮D.当该报警器报警时，电磁铁的上端是N 极11. 小明同学为自家的洗浴电热水器设计了一个自动控制装置，如图所示．R 1是一个热敏电阻（置于热水器水中），其阻值随温度的变化关系如表I 所示．表Ⅱ是这个电热水器的铭牌．已知继电器线圈电阻R 2为10Ω，左边电源的电压U 0为6V 不变．当继电器线圈R 2中的电流增大到某一数值时，继电器的衔铁被吸下，电热水器电路断开；当继电器线圈中的电流减小到某一数值时，继电器的衔铁被释放，。
习题：电磁继电器
第四节电磁继电器1.如图所示，下列说法正确的是（）A．当S1断开S2闭合时，红灯亮B．当S1断开S2闭合时，绿灯亮C．当S1闭合S2断开时，绿灯亮D．当S1、S2均闭合时，绿灯亮第1题图第2题图2.如图所示是某同学连接的电铃电路，开关闭合后，电路中始终有电流，但电铃只响一声就不再响了，原因是（）A．电磁铁始终没有磁性B．衔铁没有向下运动C．衔铁一直被电磁铁吸着不能回弹D．电池正、负极接反了3 如图是拍摄机动车闯红灯的工作原理示意图．光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆．下列有关说法正确的是（）A．只要光控开关接收到红光，摄像系统就会自动拍摄B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D．若将光控开关和压力开关并联，也能起到相同的作用第3题图第4题图4.［2022•鸡西中考］如图是一种温度自动报警器原理示意图，制作水银温度计时，插入一根金属丝，水银与金属丝相接触时，电磁铁电路就会接通．当温度时，电铃响，发出报警信号，此时螺线管的上端是极．5. 如图是“自动水位显示器”的电路图.当水位未到达金属块B时，绿灯亮；当水位到达B时，红灯亮。
请根据以上要求，用笔画线代替导线，完成工作电路的连接。
参考答案1.【解析】由图可知：（1）当S1断开、S2断开时，左侧的控制电路无电流，电磁铁无磁性，右侧的工作电路也是断开的，所以两灯均不能工作；（2）当S1断开、S2闭合时，左侧的控制电路无电流，电磁铁无磁性，由于弹簧的原因，动触点与绿灯的触电接触，同时由于右边的工作电路也是闭合的，所以此时的绿灯亮；故A错误、B正确；（3）当S1、S2闭合时，左侧的控制电路有电流，电磁铁有磁性，由于弹簧的原因，动触点与红灯的触电接触，同时由于右边的工作电路也是闭合的，所以此时的红灯亮；故D错误；（4）当S1闭合S2断开时，左侧的控制电路断开，电磁铁无磁性，同时右侧的工作电路断开，因此工作电路无电流，所以两灯都不亮，故C错误．【答案】B2. 【思维点睛】电铃发出声音是受到钉锤的敲击而产生的．不能连续发声，是钉锤不会连续敲击造成的．从此入手分析即可解决此题．【解析】当开关闭合后，电路中有电流，电磁铁有磁性，吸引衔铁，衔铁被吸下的同时，打击铃碗，发出声音．此时电路始终接通，电磁铁始终吸引衔铁，衔铁不会回弹，所以钉锤不能在重复打击铃碗．【答案】C．3.【思维点睛】（1）要使摄像系统工作，要同时具备两个条件：红灯亮起，光控开关因接受红光而闭合；车辆要违规行驶，压上压力开关，两个条件同时具备，缺一不可；（2）光控开关和压力开关都闭合后，电磁铁中有电流通过，产生磁性，电磁铁会将衔铁吸下，使摄像系统所在的电路接通，摄像机会对违规车辆进行拍照．【解析】（1）分析题意可知，只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄，因此A和B两个选项的说法是错误的；（2）分析可见，光控开关和压力开关是相互牵制，相互影响的，因此这两个开关只能串联，不能并联，所以D选项的说法也是错误的．【答案】C．4.【解析】①温度自动报警器的工作过程是这样的，当温度升高时，玻璃泡中的水银膨胀，水银液注上升，当升高到警戒温度即金属丝下端对应的温度时，控制电路接通，电磁铁有磁性，吸引衔铁，从而使触点与上面断开，与下面连通，此时电铃响，发出报警信号．②从图可知，电流是从螺旋管的下端流入，上端流出，根据安培定则可知，用右手握螺线管，让四指指向螺线管中电流的方向，则大拇指所指的上端就是螺线管的N极．【答案】升高；N．5.【解析】根据题目要求，当水位未到达金属块B时，电磁铁没有磁性，衔铁在弹簧的作用下被拉起，此时绿灯所在支路接通；当水位到达B时，控制电路接通，电磁铁有磁性，吸引衔铁，衔铁被拉下，此时红灯亮，所以红灯所在支路接通。
【推荐】人教版九年级物理下册：20.3.2电磁继电器-练习题(含答案)
电磁铁和电磁继电器课堂练习题1、电磁继电器的工作电路由和，构成。
2、控制电路的开关闭合，电磁铁磁性，衔铁，D 、E接通，使高压工作电路。
断开控制电路，电磁铁磁性，衔铁，使高压工作电路。
电磁继电器的实质是利用控制工作电路通断的。
3、电磁继电器的优点：、、。
4、如图所示，通电螺线管与条形磁铁相互吸引的是（）5、小华同学在做“探究电磁铁”实验中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图6所示，下列说法中正确的是( )A.要使电磁铁磁性增强，应将变阻器的滑动片向右滑动B.电磁铁能吸引的大头针越多，表明它的磁性越强C.电磁铁B磁性较强，所以通过它的电流较大D.若将两电磁铁上部靠近，会相互吸引6、如图13所示实验装置，弹簧测力计下面挂着条形磁铁，螺线管中插有铁芯，开关S拨在触点②位置。
要使弹簧测力计的示数变大，下列操作方法能够实现的是( )A、滑片P向b端滑动B、将S拨到①位置C、将铁芯从螺线管中取出D、将螺线管往上移动7．如图所示，两个电磁铁的铁芯正对．如果共用一个电源，要使它们相斥，以下连接方法中不正确的是 ( ) A．用导线连接a、c，b接电源正极，d接电源负极B．用导线连接b、d，a接电源正极，c接电源负极C．b、c连在一起接电源正极，a、d连在一起接电池负极D．a、d连接在一起，b接电源正极，c接电源负极8、如图是“研究电磁铁实验”的示意图，当滑动变阻器滑动触头的位置分别在a、b时，电磁铁吸引铁钉的情况如图甲、乙所示．由图甲(或图乙)可以得出比较图甲、图乙可以得出·9、将图中的电磁铁连入你设计的电路中(在方框内完成)，要求：A．电路能改变电磁铁磁性的强弱；B．使小磁针静止时如图所示．12．图8-36是王强同学在研究性学习活动中，为某仓库设计的一种防盗报警器．其踏板放在仓库的门口，电铃和电灯放在值班室内．观察电路可知，这个报警器的工作原理是：有人踏板时，___________________________________________；无人踏板时__________________________________________ 。
专题10 电磁铁 电磁继电器(基础练)(解析版)
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁继电器专项作业
I
一、实验,探究题
1、法国科学家阿尔贝•费尔和德国科学家彼得•格林贝尔由于发现巨磁电阻（GMR）效应，荣获2007年诺贝尔物理学
奖。这一发现大大提高了磁、电之间信号转换的灵敏度。下图57是说明巨磁电阻特性原理的示意图：
（1）通电螺线管的右端是＿＿＿＿极；
（2）闭合开关S2，指示灯不亮，再闭合开关S1，指示灯发光，由此可知：巨磁电阻的大小与＿＿＿＿＿＿＿＿＿＿
＿＿＿＿有关；
（3）若滑片P 向左移动，电磁铁的磁场＿＿＿＿＿＿＿（填“增强”、“减弱”），观察到指示灯变得更亮，由此
实验可得出结论：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；
（4）请举出一个应用巨磁电阻效应相关的实例＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
2、为探究电磁铁的磁性跟哪些因素有关，小丽同学作出以下猜想：
猜想A：电磁铁通电时有磁性，断电时没有磁性
猜想B：通过电磁铁的电流越大，它的磁性越强
猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强
为了检验上述猜想是否正确，小丽所在实验小组通过交流与合作设计了以下实验方案用漆包线（表面涂有绝缘漆的导
线）在大铁钉上绕制若干圈，制成简单的电磁铁．如下图所示的从左到右a、b、c、d为实验中观察到的四种情况。
a. b. c. d.
根据小丽的猜想和实验，完成下面填空：
（1）通过观察电磁铁吸引大头针数目多少的不同，来判断它________________的不同；（1分）
电磁继电器专项作业
II
（2）通过比较______________两种情况，可以验证猜想A是正确的；（1分）
（3）通过比较______________两种情况，可以验证猜想B是正确的；（1分）
（4）通过比较d中两电磁铁，发现猜想C不全面，应补充____________________的条件. （1分）
二、选择题
3、如图所示实验装置，弹簧测力计下面挂着条形铁块，螺线管中插有铁芯．现开关S拨在触点②位置且电流表示数
为I．要使弹簧测力计的示数变大，下列操作方法能够实现的是（ ）
A．开关S位置不动，将铁芯从螺线管中取出
B．开关S位置不动，将滑片P向a端滑动
C．将开关S拨到①位置，并通过调节仍使电流表示数为I
D．将开关S拨到③位置，并通过调节仍使电流表示数为I
4、如图所示，在水平地面上的磁体上方，有挂在弹簧测力计上的小磁体（下部N极）．小辉提着弹簧测力计向右缓
慢移动，挂在弹簧测力计上的小磁体下端，沿图示水平路线从A缓慢移到B．则图乙中能反映弹簧测力计示数F随位
置变化的是（ ）
A． B．C． D．
电磁继电器专项作业
III
5、如图为一种温度自动报警器的原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是（ ）
A．温度升高至74℃时，L1亮灯报警
B．温度升高至74℃时，L2亮灯报警
C．温度升高至78℃时，L1亮灯报警
D．温度升高至78℃时，L2亮灯报警
6、下图是抓拍机动车闯红灯的工作原理示意图．光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的
压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆．下列有关说法正确的是（ ）
A．摄像系统拍摄的图像是正立缩小的虚像
B．当红灯损坏不能发光时，该装置仍能正常工作
C．若将光控开关和压力开关并联，也能起到相同的作用
D．只要光控开关和压力开关有一个不闭合，摄像系统都不会自动拍摄
三、作图题
7、 (2015·扬州江都区质检)如图所示为汽车启动电路，请在图中用笔画线代替导线将汽车的启动原理图连接完整。
说明：当钥匙插入仪表板上的钥匙孔并转动(相当于闭合开关)，电动机工作，启动汽车；电磁铁的工作电压小于电动
机的工作电压。
电磁继电器专项作业
IV
8、科技改变生活，如图是一款街道路灯采用电磁继电器实现自动化智能控制的电路，其中R0为保护电阻。请你用铅
笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点E、F、
G、H的四根引线；连线不能交叉），达到白天因光敏电阻变小而灯熄，夜晚因光敏电阻变大而灯亮的效果。
9、如图，这是一种水位自动报警器的原理图，在水位未达到金属块A时，绿灯亮；当水位达到金属块A时，红灯亮，
发出报警信号．请把图中电路连接完整．
10、如图21所示为某兴趣小组为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如下
表所示。已知继电器的线圈电阻Ro=15Ω，左边电源电压为6V恒定不变。当继电器线圈中的电流大于或等于l5mA时，
继电器的衔铁被吸合，右边的空调电路正常工作。
(1)请简要说明该自动控制装置的工作原理。
(2)计算说明该空调的启动温度是多少?
(3)为了节省电能，将空调启动温度设定为25℃，控制电路中需要再串联一个多大的电阻? (4)改变控制电路的电
阻可以给空词设定不同的启动温度，除此之外，请你再提出一种方便可行的调节方案。
