如何正确的选择电流互感器？

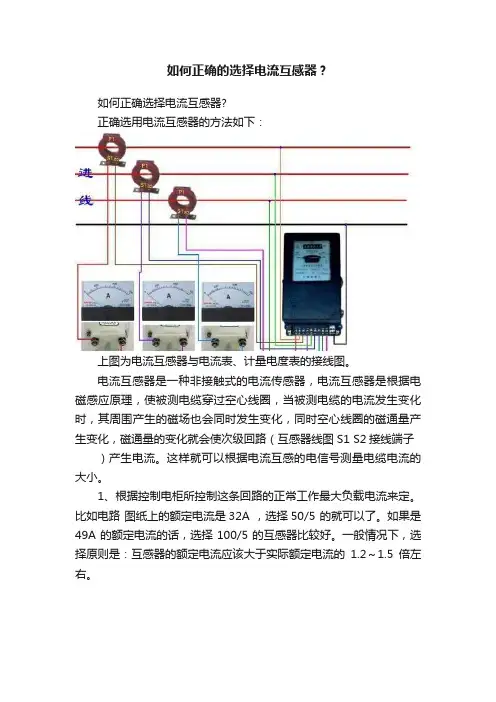

如何正确的选择电流互感器？如何正确选择电流互感器?正确选用电流互感器的方法如下：上图为电流互感器与电流表、计量电度表的接线图。
电流互感器是一种非接触式的电流传感器，电流互感器是根据电磁感应原理，使被测电缆穿过空心线圈，当被测电缆的电流发生变化时，其周围产生的磁场也会同时发生变化，同时空心线圈的磁通量产生变化，磁通量的变化就会使次级回路（互感器线图S1 S2接线端子）产生电流。
这样就可以根据电流互感的电信号测量电缆电流的大小。
1、根据控制电柜所控制这条回路的正常工作最大负载电流来定。
比如电路图纸上的额定电流是32A ，选择50/5 的就可以了。
如果是49A的额定电流的话，选择100/5的互感器比较好。
一般情况下，选择原则是：互感器的额定电流应该大于实际额定电流的1.2～1.5倍左右。
2 穿心式互感器一次匝的和二次有个变流比的关系，例如50/5的互感器，穿1圈时为50/5，电缆从孔中穿2圈则缩少1倍电流比为25/5了。
选择50/5的或者选择100/5的，主要是看一次电流和对二次的精度要求以及互感器的容量等。
注意：电流互感器上面P1为电源引进端，P2为引出至负载端。
S1 S2为电流互感器的二次侧，它是与电流表或电度表串联在电流回路中的。
3、应根据电流互感器的用途，正确选择其准确度级。
电流互感器的准确度一般分为0.2、0.5、1.0、3.0等几级，通常作实验室精密测量用选0.2级，计费测量用0.5级，变电所配电盘上的测量仪表用1.0级，一般指示仪表及继电保护则采用3.0级。
4、电流互感器的二次负荷（包括电工仪表和继电器）所消耗的功率（伏安数）或阻抗值不应超过所选择的准确级相应的额定容量。
5、应根据系统的运行方式和电流互感器的接线方式，确定电流互感器的台数。
提示：电流互感器运行时切不可开路。
以上均为常用低压配电柜中用的AKH一.066/K互感器，品牌太多，型号选取由用户自己选择。
zhaoqifa2017.11.17Shanghai。
如何正确选择及使用电流互感器精选
浅谈如何正确选择及使用电流互感器1.前言近几年来，随着我国电力工业中城网及农网的改造，以及供电系统的自动化程度不断提高，电流互感器作为电力系统的一种重要电气设备，已被广泛地应用于继电保护、系统监测和电力系统分析之中。
电流互感器作为一次系统和二次系统间联络元件，起着将一次系统的大电流变换成二次系统的小电流，用以分别向测量仪表、继电器的电流线圈供电，正确反映电气设备的正常运行参数和故障情况，使测量仪表和继电器等二次侧的设备与一次侧高压设备在电气方面隔离，以保证工作人员的安全。
同时，使二次侧设备实现标准化、小型化，结构轻巧，价格便宜，便于屏内安装，便于采用低压小截面控制电缆，实现远距离测量和控制。
当一次系统发生短路故障时，能够保护测量仪表和继电器等二次设备免受大电流的损害。
下面就有关电流互感器的选择和使用作一浅薄探讨，以飨各位读者朋友。
2电流互感器的原理互感器，一般W1≤W2，可见电流互流感器为一“变流”器，基本原理与变压器相同，工作状况接近于变压器短路状态，原边符号为L1、L2，副边符号为K1、K2。
互感器的原边串接入主线路，被测电流为I1，原边匝数为W1，副边接内阻很小的电流表或功率表的电流线圈，副边电流为I2，副边匝数为W2。
原副边电磁量及规定正方向由电工学规定。
由原理可知，当副边开路时，原边电流I1中只有用来建立主磁通Φm的磁化电流I0，当副边电流不等于零时，则产生一个去磁磁化力I2W1，它力图改变Φm，但U1一定时，Φm是基本不变的，即保持I0W1不变，因为I2的出现，必使原边电流Il增加，以抵消I2W2的去磁作用，从而保证I0W1不变，故有：I1W1=IW1+(-I2W2) (1)即I0=I1+W2I2/W1(2)在理想情况下，即忽略线圈的电阻，铁心损耗及漏磁通可得：I1W1＝－I2W2有：Il／I2＝－W2／W13 电流互感器的选择3．1 电流互感器选择与检验的原则1)电流互感器额定电压不小于装设点线路额定电压；2)根据一次负荷计算电流IC选择电流互感器变化；3)根据二次回路的要求选择电流互感器的准确度并校验准确度；4)校验动稳定度和热稳定度。

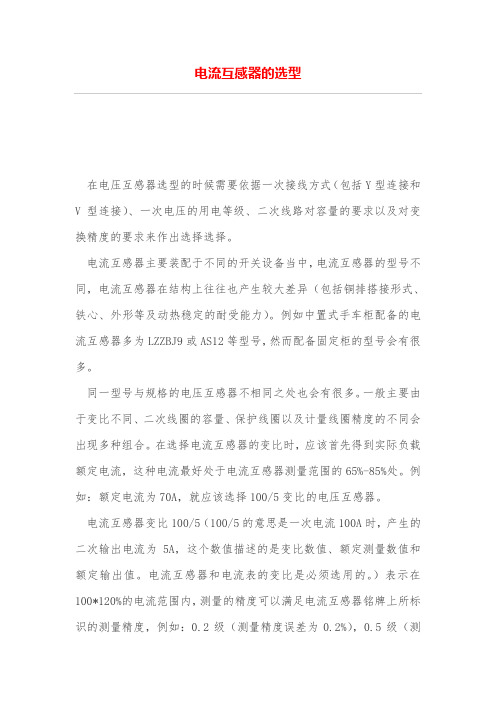

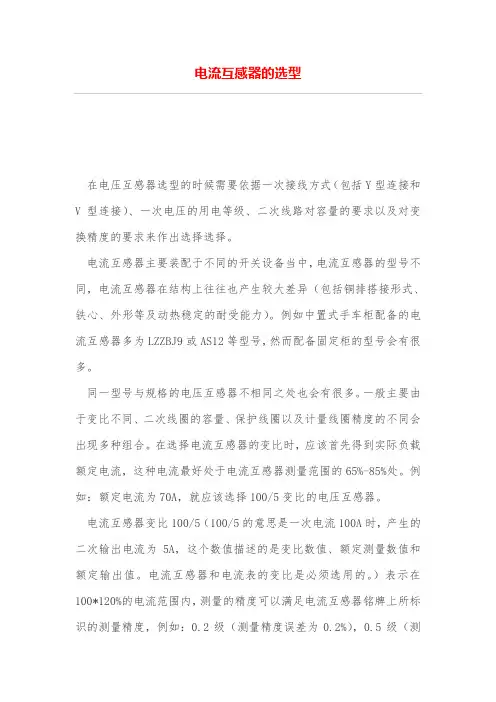

电流互感器的选型
电流互感器的选型在电压互感器选型的时候需要依据一次接线方式（包括Y型连接和V型连接）、一次电压的用电等级、二次线路对容量的要求以及对变换精度的要求来作出选择选择。
电流互感器主要装配于不同的开关设备当中，电流互感器的型号不同，电流互感器在结构上往往也产生较大差异（包括铜排搭接形式、铁心、外形等及动热稳定的耐受能力）。
例如中置式手车柜配备的电流互感器多为LZZBJ9或AS12等型号，然而配备固定柜的型号会有很多。
同一型号与规格的电压互感器不相同之处也会有很多。
一般主要由于变比不同、二次线圈的容量、保护线圈以及计量线圈精度的不同会出现多种组合。
在选择电流互感器的变比时，应该首先得到实际负载额定电流，这种电流最好处于电流互感器测量范围的65%-85%处。
例如：额定电流为70A，就应该选择100/5变比的电压互感器。
电流互感器变比100/5（100/5的意思是一次电流100A时，产生的二次输出电流为5A，这个数值描述的是变比数值、额定测量数值和额定输出值。
电流互感器和电流表的变比是必须选用的。
）表示在100*120%的电流范围内，测量的精度可以满足电流互感器铭牌上所标识的测量精度，例如：0.2级（测量精度误差为0.2%），0.5级（测量精度误差为0.5%）。
如果超过该电流的测量结果就可能与实际电流产生较大误差。
如果过高的电流进入铁心的饱和区，测量的数据就没有意义了。
1)电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载串联；2)按被测电流大小，选择合适的变化，否则误差将增大。
同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故；3)二次侧绝对不允许开路4)为了满足测量仪表、继电保护、断路器失灵判断和故障录波等装置的需要，在发电机、变压器、出线、母线分段断路器、母联断路器、旁路断路器等回路中均设具有2～8个二次绕阻的电流互感器。
对于大电流接地系统，一般按三相配置；对于小电流接地系统，依具体要求按二相或三相配置。
如何选择合适的电流互感器
如何选择合适的电流互感器，用以设计高性能和经济的电功率测量表2009-9-15 10:01:52 Bertrand KLAIBER Pierre TURPIN 供稿摘要：电功率计算包括根据不同应用领域的具体电气和机械特性进行电流测量。
在实芯电磁感应技术已经能够暂时以低成本提供良好性能的同时，一些钳形互感器最近在技术上取得了重大进展，重新彰显了其在涉及将功率表加进现有设备进行更新等应用场合方面的价值。
钳形互感器并非新鲜出炉，但是在过去这些互感器又大又笨重，所采用的传统技术有着诸多弊病。
这些互感器不是采用昂贵的材料制造就是在精确度方面性能很差。
在这种情况下，不确定度指的不是读数本身，而是线性度、输出电流的移相误差和读数超时的持续性。
下文对传统的电流感应技术和一些创新技术进行了分析，侧重这些互感器在不同功率测量应用领域的优点和缺点。
功率测量应用电功率测量已经成为1）电源管理、2）用电控制3）状态监控等工业领域中众多应用场合的重中之重。
1）由于电源管理是所有工业和商业活动的根本，因此是基本的功率测量应用领域。
电源管理主要侧重发电和配电公司，但是也兼顾工业专业人士，这些人员通过监控其电力质量和功率因数来实现对其设备征收的费率进行控制，尤其是当操作低功率因数的负载时。
2）由于实施能量二次计量可以对能量成本进行跟踪并对其进行分配，同时也对电量消耗进行进一步的分析，从而提高其效率，因此逐步引起设备和工厂经理的关注。
电源选型和计费通常取决于峰值消耗，对整个系统进行动态管理可以降低运营成本并防止故障发生。
了解和管理主要消费对象以及确定通常由于故障电器或设备用量不足（比如不合适的照明、加热或空气调节）而造成的能量浪费需要对能量进行二次计量。
3）状态监控要求对故障进行及时检测并做出反应，从而防止对设备造成损坏或临界进程发生中断。
电功率测量给出一套反映电机负载特性（比如传送机、轴承、泵、切削刀具等）的综合信息（电流、有效功率、功率因数、频率等）。

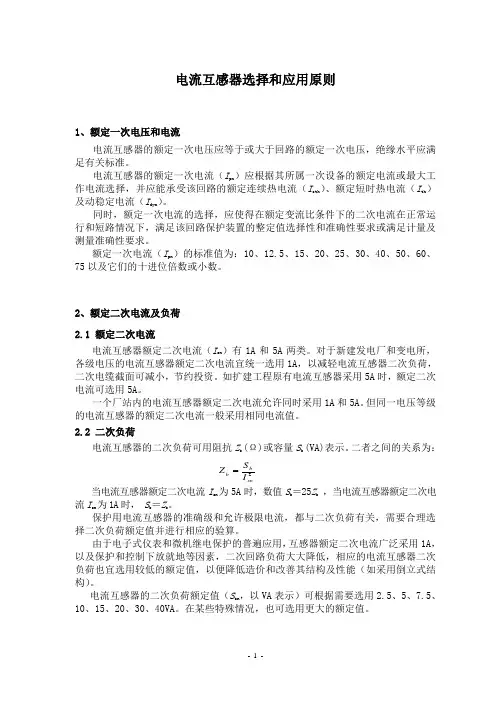

电流互感器选择和应用原则
电流互感器选择和应用原则1、额定一次电压和电流电流互感器的额定一次电压应等于或大于回路的额定一次电压，绝缘水平应满足有关标准。
电流互感器的额定一次电流（I pn ）应根据其所属一次设备的额定电流或最大工作电流选择，并应能承受该回路的额定连续热电流（I cth ）、额定短时热电流（I th ）及动稳定电流（I dyn ）。
同时，额定一次电流的选择，应使得在额定变流比条件下的二次电流在正常运行和短路情况下，满足该回路保护装置的整定值选择性和准确性要求或满足计量及测量准确性要求。
额定一次电流（I pn ）的标准值为：10、12.5、15、20、25、30、40、50、60、75以及它们的十进位倍数或小数。
2、额定二次电流及负荷 2.1 额定二次电流电流互感器额定二次电流（I sn ）有1A 和5A 两类。
对于新建发电厂和变电所，各级电压的电流互感器额定二次电流宜统一选用1A ，以减轻电流互感器二次负荷，二次电缆截面可减小，节约投资。
如扩建工程原有电流互感器采用5A 时，额定二次电流可选用5A 。
一个厂站内的电流互感器额定二次电流允许同时采用1A 和5A 。
但同一电压等级的电流互感器的额定二次电流一般采用相同电流值。
2.2 二次负荷电流互感器的二次负荷可用阻抗Z b (Ω)或容量S b (VA)表示。
二者之间的关系为：当电流互感器额定二次电流I sn 为5A 时，数值S b ＝25Z b ，当电流互感器额定二次电流I sn 为1A 时， S b ＝Z b 。
保护用电流互感器的准确级和允许极限电流，都与二次负荷有关，需要合理选择二次负荷额定值并进行相应的验算。
由于电子式仪表和微机继电保护的普遍应用，互感器额定二次电流广泛采用1A ，以及保护和控制下放就地等因素，二次回路负荷大大降低，相应的电流互感器二次负荷也宜选用较低的额定值，以便降低造价和改善其结构及性能（如采用倒立式结构）。
电流互感器的二次负荷额定值（S bn ，以VA 表示）可根据需要选用2.5、5、7.5、10、15、20、30、40VA 。
电气工程规范要求中的电流互感器选型与应用指南
电气工程规范要求中的电流互感器选型与应用指南电气工程中，电流互感器（Current Transformer，CT）被广泛应用于电能计量、保护与控制等方面。
正确选型和应用电流互感器对于保证电力系统的安全运行至关重要。
本文旨在根据电气工程规范要求，为读者提供电流互感器选型与应用的指南。
1. 电流互感器选型要点电流互感器选型需要综合考虑以下几个要点：1.1 额定电流根据实际需求，选择适当的额定电流范围。
一般来说，电流互感器的额定电流应大于系统最大负荷电流的1.2-1.5倍，以保证互感器在额定条件下的准确度和稳定性。
1.2 负荷能力互感器的负荷能力是指互感器在一定时间内能承受的短时过载电流。
根据负荷能力要求，选取具有足够负荷能力的互感器，以应对系统可能出现的短时过载情况。
1.3 准确度等级根据测量的准确度要求，选择合适的准确度等级。
电气工程规范通常规定了准确度等级的要求，请参考相关规范标准进行选择。
1.4 频率响应特性电流互感器的频率响应特性应与实际应用系统的频率要求相匹配，以保证测量的准确性。
2. 电流互感器应用指南电流互感器在电力系统中的应用具有重要意义，以下是电流互感器的应用指南：2.1 安装位置电流互感器应安装在电力系统中电流变化较小的位置，以获得准确的测量结果。
一般建议在负荷侧主线中安装电流互感器。
2.2 联结方式电流互感器一般采用窄口安装，并与电流回路并联连接。
联结方式包括螺栓联结和焊接联结，应根据实际情况选择合适的方式。
2.3 防护措施电流互感器应采取适当的防护措施，以保证其运行的可靠性和安全性。
常见的防护措施包括绝缘罩、过压保护和电磁兼容设计等。
2.4 定期检测和维护为了保证电流互感器的准确度和稳定性，应定期进行检测和维护工作。
检测项目包括互感器的绝缘电阻、绝缘强度等，维护工作包括清洁互感器表面和紧固联结件等。
3. 总结与展望本文针对电气工程规范要求中的电流互感器选型与应用问题，提供了相应的指南。
电流互感器的选择及校验
电流互感器的选择及校验(1) 电流互感器选择的具体技术条件如下：1) 一次回路电压：n g U U ≤ （3.6）式中：g U ——电流互感器安装处一次回路工作电压；n U ——电流互感器额定电压。
2) 一次回路电流：n g I I ≤⋅m ax （3.7）式中：m ax ⋅g I ——电流互感器安装处的一次回路最大工作电流；n I ——电流互感器原边额定电流。
当电流互感器使用地点环境温度不等于C 40±时，应对n I 进行修正。
修正的方法与断路器n I 的修正方法相同。
3) 准确级准等级是根据所供仪表和继电器的用途考虑。
互感器的准等级不得低于所供仪表的准确级；当所供仪表要求不同准确级时，应按其中要求准确级最高的仪表来确定电流互感器的准确级。
① 与仪表连接分流器、变送器、互感器、中间互感器不低于下要求：与仪表相配合分流器、变压器的准确级为0.5级，与仪表相配合的互感器与中间互感器的准确级为0.5。
仪表的准确级为1.5时，与仪表相配合分流器、变压器的准确级0.5，与仪表相配合的互感器与中间互感器的准确级0.5。
仪表的准确级为2.5时，与仪表相配合分流器、变压器的准确级0.5与仪表相配合的互感器与中间互感器的准确级1.0。
② 用于电能测量的互感器准确级：0.5级有功电度表应配用0.2级互感器；1.0级有功电度表应配用0.5级互感级，2.0级无功电度表也应配用0.5级互感器；2.0级有功电度表及3.0级无功电度表，可配用1.0级级互感器。
③ 一般保护用的电流互感器可选用3级，差动距离及高频保护用的电流互感器宜选用D 级，零序接地保护可釆用专用的电流互感器，保护用电流互感器一般按10%倍数曲线进行校验计算。
4) 动稳定校验：d n ch K I i 12≤ （3.8）式中：ch I ——短路电流冲击值；n I 1——电流互感器一次额定电流；d K ——电流互感器动稳定倍数。
5) 热稳定校验：212)(t n k K I t I Q ≤=∞ （3.9）式中：∞I ——最大短路电流；k t ——短路电流发热等值时间；n I 1——电流互感器一次额定电流。
一文看懂电流互感器选型原则和方法及使用方法
一文看懂电流互感器选型原则和方法及使用方法电流互感器是一种用于测量电流的传感器，广泛应用于电力系统中。
其主要作用是将高电流通过磁耦合的方式转换为低电流，以便进行测量和保护。
选型电流互感器时，需要考虑一系列的原则和方法，以确保其能够满足系统的要求，并提供可靠的测量数据。
首先，选型电流互感器时需要考虑的是额定电流范围。
根据实际应用中的最大电流需求，选取适当的额定电流范围。
过小的额定电流范围会导致互感器无法承受高电流，而过大的额定电流范围则会使互感器的量程过大，从而影响测量的准确性。
其次，选型电流互感器还需要考虑的是准确度等级。
准确度等级决定了互感器的测量准确性，一般分为0.1级、0.2级、0.5级等。
根据实际应用的要求，选择适当的准确度等级。
通常情况下，对于保护设备来说，需要选择较高的准确度等级，而对于测量设备来说，可以选择较低的准确度等级。
另外，选型电流互感器还需要考虑的是频率响应范围。
频率响应范围决定了互感器在不同频率下的测量准确性。
一般来说，电力系统的频率为50Hz或60Hz，因此选择能够覆盖该频率范围的互感器。
此外，选型电流互感器还需要考虑的是绝缘水平和安装方式。
绝缘水平决定了互感器能够承受的绝缘电压，一般根据系统的绝缘等级选择相应的互感器。
安装方式决定了互感器的安装方法，常见的有插入式、夹式和固定式等。
使用电流互感器时，需要注意以下几点。
首先，要确保互感器的额定电流与系统的最大电流相匹配，以免互感器过载。
其次，要注意互感器的接线方式，确保正确连接。
另外，要定期检测互感器的准确度，以确保测量结果的可靠性。
此外，要注意互感器的维护和保养，定期清洁和检查互感器，确保其正常工作。
综上所述，电流互感器的选型原则和方法包括考虑额定电流范围、准确度等级、频率响应范围、绝缘水平和安装方式等因素。
在使用电流互感器时，需要注意互感器的额定电流、接线方式、准确度检测以及维护保养等方面。
只有选择适合的互感器并正确使用，才能确保测量的准确性和可靠性。
电流互感器参数
电流互感器参数电流互感器是一种用于测量电流的装置，它可以将高电流转换为低电流，以便于测量和监控。
在电力系统中，电流互感器是非常重要的设备，它可以帮助我们监测电流的大小和方向，从而保证电力系统的安全稳定运行。
在选择和使用电流互感器时，我们需要了解一些重要的参数，以确保其性能和可靠性。
1. 额定电流。
电流互感器的额定电流是指其设计工作的标准电流范围。
在选择电流互感器时，我们需要根据实际的电流负载来确定其额定电流。
如果电流互感器的额定电流过小，可能无法正常工作；而如果额定电流过大，可能会导致测量误差和性能下降。
因此，正确选择额定电流是非常重要的。
2. 额定负荷。
电流互感器的额定负荷是指其能够承受的最大负载电流。
在实际应用中，电流互感器可能会遇到瞬时过载或短路等情况，因此其额定负荷需要足够大，以确保设备的安全和可靠性。
3. 准确度。
电流互感器的准确度是指其测量结果与实际值之间的偏差。
通常情况下，电流互感器的准确度可以分为等级，如0.5级、1级、3级等。
准确度越高，代表着测量结果与实际值之间的偏差越小，因此在一些对测量精度要求较高的场合，需要选择高准确度的电流互感器。
4. 频率范围。
电流互感器在工作时需要考虑到电流的频率范围。
不同的电力系统可能会有不同的频率，如50Hz或60Hz等。
因此，电流互感器需要能够在不同的频率范围内正常工作，以满足不同场合的需求。
5. 额定输出。
电流互感器的额定输出是指其在额定电流下输出的标准信号。
通常情况下，电流互感器的输出可以是模拟信号或数字信号，如4-20mA、0-10V等。
在选择电流互感器时，我们需要根据实际的监测系统来确定其额定输出，以确保其与其他设备的兼容性。
6. 额定短时热电流。
电流互感器的额定短时热电流是指其能够承受的短时过载电流。
在实际应用中，电流互感器可能会遇到短时过载的情况，因此其额定短时热电流需要足够大，以确保设备的安全和可靠性。
7. 阻抗。
电流互感器的阻抗是指其对电路的阻碍程度。
变压器保护整定中的电流互感器的选择与校验
变压器保护整定中的电流互感器的选择与校验电力系统中的变压器起到了电能调节和分配的重要作用。
为了确保变压器运行的安全可靠，变压器保护系统是必不可少的一部分。
在变压器保护系统中，电流互感器的选择和校验是其中关键的环节。
本文将重点讨论变压器保护整定中电流互感器的选择与校验方法。
一、电流互感器的选择电流互感器是变压器保护中的关键设备，它用于测量变压器一侧的电流信号，并将其转换成适合保护设备测量和判别的低电压信号。
在选择电流互感器时，需要考虑以下几个关键因素：1. 额定电流：电流互感器的额定电流应与变压器保护设备的额定电流匹配。
一般情况下，电流互感器的额定电流应为变压器保护设备额定电流的1.2倍，以确保在瞬时过载和故障情况下能够正常工作。
2. 精度等级：电流互感器的精度等级决定了其测量的准确性。
对于变压器保护系统来说，一般应选择精度等级高、测量误差小的电流互感器，以确保保护设备能够准确判别变压器运行状态和故障情况。
3. 频率特性：电力系统中的电流频率一般为50Hz或60Hz，电流互感器的频率特性应与电力系统频率匹配，以确保测量精度和可靠性。
4. 负载能力：电流互感器在正常运行和故障情况下会受到不同的负载。
因此，在选择电流互感器时，应考虑其负载能力，以确保能够承受额定负载和瞬时过载，避免因过载而导致的测量误差或设备损坏。
二、电流互感器的校验为了确保电流互感器的准确性和可靠性，需要进行定期的校验。
电流互感器的校验主要包括校准和检验两个步骤。
1. 校准：电流互感器的校准主要是通过对其转换比进行检测和调整。
校准过程中需要使用专业的校准设备，并按照标准的校准程序进行操作。
在校准过程中，需要将电流互感器的输入电流与输出信号进行比较，调整互感器的转换比，以确保输出信号的准确性。
2. 检验：电流互感器的检验是为了检查其性能是否符合规定的技术要求。
检验包括外观检查、绝缘性能检查、额定电流检查、负载能力检查等。
通过检验可以判断电流互感器是否正常运行，并及时发现和解决潜在的问题。
