激光位移传感器的激光三角测量法原理与激光回波分析原理解析

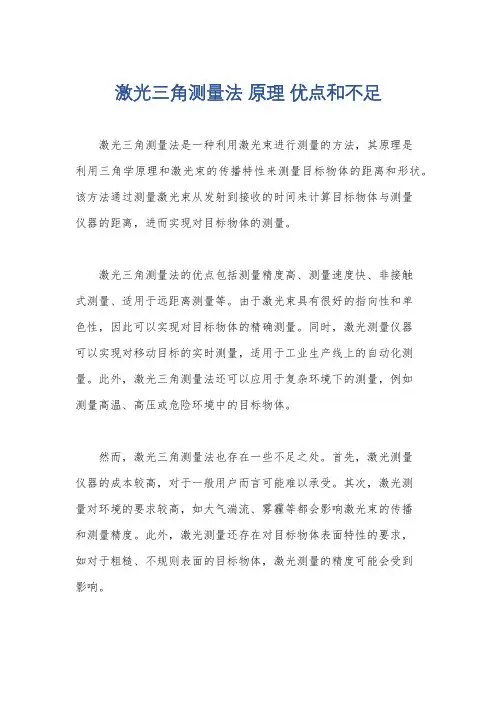

激光三角测量法 原理 优点和不足
激光三角测量法原理优点和不足
激光三角测量法是一种利用激光束进行测量的方法，其原理是
利用三角学原理和激光束的传播特性来测量目标物体的距离和形状。
该方法通过测量激光束从发射到接收的时间来计算目标物体与测量
仪器的距离，进而实现对目标物体的测量。
激光三角测量法的优点包括测量精度高、测量速度快、非接触
式测量、适用于远距离测量等。
由于激光束具有很好的指向性和单
色性，因此可以实现对目标物体的精确测量。
同时，激光测量仪器
可以实现对移动目标的实时测量，适用于工业生产线上的自动化测量。
此外，激光三角测量法还可以应用于复杂环境下的测量，例如
测量高温、高压或危险环境中的目标物体。
然而，激光三角测量法也存在一些不足之处。
首先，激光测量
仪器的成本较高，对于一般用户而言可能难以承受。
其次，激光测
量对环境的要求较高，如大气湍流、雾霾等都会影响激光束的传播
和测量精度。
此外，激光测量还存在对目标物体表面特性的要求，
如对于粗糙、不规则表面的目标物体，激光测量的精度可能会受到
影响。
综上所述，激光三角测量法通过利用激光束进行测量，具有测量精度高、测量速度快等优点，但也存在成本较高、对环境和目标物体表面特性要求较高等不足之处。
在实际应用中，需要根据具体情况综合考虑其优缺点，选择合适的测量方法。
激光三角原理
激光三角原理
激光三角原理是一种应用于测距的原理，通过激光束发射和接收的时间差来计算目标物体与仪器的距离。
该原理基于光的传播速度恒定的性质，利用光速和时间的线性关系实现精确测量。
激光三角原理的测距方法主要有两种：一种是激光测距仪，另一种是激光雷达。
激光测距仪通常采用TOF（Time of Flight）方式，即测量激光束从发射到接收所花费的时间。
激光雷达则利用相位差测量原理来确定距离，通过测量激光波束在传播过程中的相位变化，计算目标物体与激光雷达的距离。
在实际应用中，激光测距仪和激光雷达都能够实现高精度的距离测量。
它们广泛应用于测绘、建筑、无人驾驶等领域。
激光三角原理的优势在于非接触性、高精度性和适用于各种目标物体。
但同时也存在一些限制，比如对目标物体的表面反射率要求较高，对环境光的干扰敏感等。
总之，激光三角原理是一种重要的测距原理，其应用广泛且具有很高的精度和可靠性。
它的发展将为各行各业的测量和探测工作提供更加准确和可靠的手段。
激光位移传感器的工作原理
激光位移传感器的工作原理激光位移传感器是一种利用激光技术测量目标物体与传感器之间距离或位移的设备。
它广泛应用于工业自动化、机器人导航、三维建模等领域。
激光位移传感器的工作原理可简单概括为发射激光束，接收并分析激光束被目标物体反射后的特性，最后计算出位移值。
激光发射器通常使用激光二极管或激光二极管阵列。
它们能够产生连续波或脉冲激光束。
激光束被发射后，聚焦成一个很小的光斑，射向目标物体。
接收器通常采用光电二极管或光电二极管阵列。
当激光束照射到目标物体上时，一部分光会被目标物体表面反射回来。
接收器接收到反射光，并将其转化为电信号。
信号处理模块对接收到的电信号进行放大和滤波处理。
由于反射光的强度会随着目标物体与传感器的距离变化而变化，信号处理模块需要将这些微弱的信号放大到合适的水平，以便后续处理。
计算模块对处理后的信号进行分析和计算。
首先，它需要将信号转化为距离或位移值，并校准传感器的误差。
通常，该模块会采用时间差法、三角法或干涉法等测量原理来计算出位移值。
然后，它还可以结合其他传感器的数据，进行更精确的位移测量和姿态估计。
1.时间差法：利用激光束从发射到接收的时间差来计算位移。
当激光束照射到目标物体上后，通过测量激光束从发射到接收的时间差，可以计算出目标物体与传感器之间的距离。
2.三角法：利用三角形的几何关系来计算位移。
激光位移传感器通常采用三角形的基线法或多基线法。
基线法是通过测量激光束在同一平面上的两个不同位置的反射点，根据它们与传感器之间的距离和角度，计算出目标物体到传感器的距离和位移。
多基线法则是在三维空间中使用多个不同位置的激光束测量点，通过测量这些点之间的距离和角度关系，计算出目标物体的三维位置和姿态。
3.干涉法：利用激光束的干涉来计算位移。
激光位移传感器通常使用相干激光束，将其分为参考光和测量光。
参考光是由激光器发出的一束光，经过分束器分成两束，其中一束作为参考光束，另一束经过反射器射向目标物体，被目标物体反射后，再次经过反射器和分束器的合并，并与参考光束相干干涉。

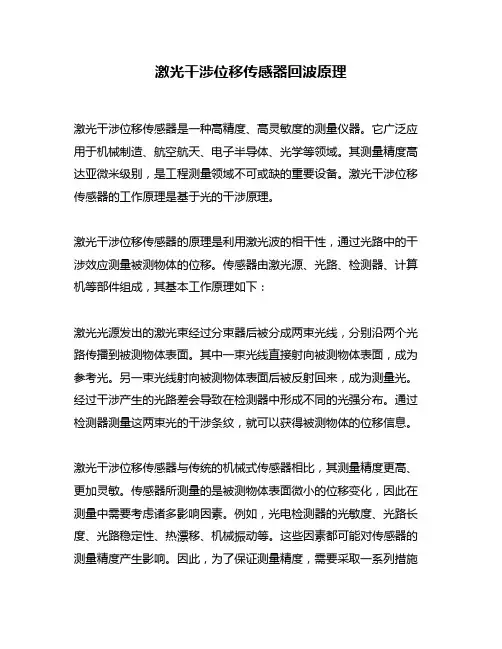

激光干涉位移传感器回波原理
激光干涉位移传感器回波原理
激光干涉位移传感器是一种高精度、高灵敏度的测量仪器。
它广泛应用于机械制造、航空航天、电子半导体、光学等领域。
其测量精度高达亚微米级别，是工程测量领域不可或缺的重要设备。
激光干涉位移传感器的工作原理是基于光的干涉原理。
激光干涉位移传感器的原理是利用激光波的相干性，通过光路中的干涉效应测量被测物体的位移。
传感器由激光源、光路、检测器、计算机等部件组成，其基本工作原理如下：
激光光源发出的激光束经过分束器后被分成两束光线，分别沿两个光路传播到被测物体表面。
其中一束光线直接射向被测物体表面，成为参考光。
另一束光线射向被测物体表面后被反射回来，成为测量光。
经过干涉产生的光路差会导致在检测器中形成不同的光强分布。
通过检测器测量这两束光的干涉条纹，就可以获得被测物体的位移信息。
激光干涉位移传感器与传统的机械式传感器相比，其测量精度更高、更加灵敏。
传感器所测量的是被测物体表面微小的位移变化，因此在测量中需要考虑诸多影响因素。
例如，光电检测器的光敏度、光路长度、光路稳定性、热漂移、机械振动等。
这些因素都可能对传感器的测量精度产生影响。
因此，为了保证测量精度，需要采取一系列措施
来减小这些影响。
总体而言，激光干涉位移传感器是一种高度精确和高灵敏的测量仪器。
其工作原理基于光的干涉原理，通过干涉产生的光路差测量被测物体
的位移。
该传感器在机械制造、航空航天、光学、电子半导体等领域
具有广泛应用，并且随着现代科技的不断发展，其应用范围也在不断
扩大。
激光测距的方法及原理
激光测距的方法及原理激光测距的方法及原理激光测距技术与一般光学测距技术相比具有操作方便、系统简单及白天和夜晚都可以工作的优点。
与雷达测距相比，激光测距具有良好的抗干扰性和很高的精度，而且激光具有良好的抵抗电磁波干扰的能力。
其在探测距离较长时，激光测距的优越性更为明显。
光测距技术是指利用射向目标的激光脉冲或连续波激光束测量目标距离的距离测量技术。
较常用的激光测距方法有三角法、脉冲法和相位法激光测距。
1．三角法激光测距激光位移传感器的测量方法称为激光三角反射法，激光测距仪的精度是一定的，同样的测距仪测10米与100米的精度是一样的。
而激光三角反射法测量精度是跟量程相关的，量程越大，精度越低。
采用激光三角原理和回波分析原理进行非接触位置、位移测量的精密传感器。
广泛应用于位置、位移、厚度、半径、形状、振动、距离等几何量的工业测量。
半导体激光器1被镜片2聚焦到被测物体6。
反射光被镜片3收集，投射到CCD阵列4上；信号处理器5通过三角函数计算阵列4上的光点位置得到距物体的距离。
图1. 激光三角测量原理图激光发射器通过镜头将可见红色激光射向物体表面，经物体反射的激光通过接受器镜头，被内部的CCD线性相机接受，根据不同的距离，CCD线性相机可以在不同的角度下“看见”这个光点。
根据这个角度即知的激光和相机之间的距离，数字信号处理器就能计算出传感器和被测物之间的距离。
同时，光束在接收元件的位置通过模拟和数字电路处理，并通过微处理器分析，计算出相应的输出值，并在用户设定的模拟量窗口内，按比例输出标准数据信号。
如果使用开关量输出，则在设定的窗口内导通，窗口之外截止。
另外，模拟量与开关量输出可设置独立检测窗口。
常用在铁轨、产品厚度、平整度、尺寸等方面。
2．脉冲法激光测距脉冲法测距的过程是这样的：测距仪发射出的激光经被测量物体的反射后又被测距仪接收，测距仪同时记录激光往返的时间。
光速和往返时间的乘积的一半，就是测距仪和被测量物体之间的距离。
激光位移传感器的原理
激光位移传感器的原理
首先，激光位移传感器由激光发射器、光路系统、光电探测器和信号处理电路组成。
激光发射器发射出稳定的激光光束，光路系统将激光光束引导到目标物体表面，并经过反射后返回到光电探测器。
光电探测器接收到反射光信号后，将其转换为电信号并传送给信号处理电路进行处理。
其次，激光位移传感器的原理是基于激光干涉原理。
当激光光束照射到目标物体表面时，部分光束被反射回来并与原始光束发生干涉。
由于目标物体表面的微小位移会导致反射光束的相位发生变化，因此通过测量干涉光束的相位变化就可以得到目标物体的位移信息。
另外，激光位移传感器还利用光电检测技术来实现对干涉光束的精确测量。
光电探测器能够将光信号转换为电信号，并且具有高灵敏度和快速响应的特点，可以实现对干涉光束相位变化的高精度测量。
总的来说，激光位移传感器通过激光干涉原理和光电检测技术实现了对目标物体位移的精确测量。
它具有测量精度高、响应速度快、非接触测量等优点，广泛应用于工业自动化、机器人技术、精密加工等领域。
随着激光技术和光电检测技术的不断进步，激光位移传感器的测量精度和稳定性将得到进一步提升，为工业生产和科学研究提供更加可靠的测量手段。
激光测距原理与方法
激光测距原理与方法激光测距粗划分为两种，第一种原理大致是光速和往返时间的乘积的一半，就是测距仪和被测量物体之间的距离，以激光测距仪为例；第二种是以激光位移传感器原理为原理的方法的。
激光的测量方法大致有三种，脉冲法（激光回波法），相位法，三角反射法。
脉冲法测量距离的精度一般是在+/- 1米左右。
另外，此类测距仪的测量盲区一般是15米左右。
三角法用来测量2000mm以下短程距离（行业称之为位移）时，精度最高可达1um。
相位式激光测距一般应用在精密测距中，精度一般为毫米级。
激光回波分析法则用于远距离测量。
1第一类测距如果光以速度c在空气中传播在A、B两点间往返一次所需时间为t，则A、B两点间距离D可用下列表示。
D=ct/2 式1.1式中：D——测站点A、B两点间距离；c——光在大气中传播的速度；t——光往返A、B一次所需的时间。
由上式可知，要测量A、B距离实际上是要测量光传播的时间t，根据测量时间方法的不同，激光测距仪通常可分为脉冲式和相位式两种测量形式。
2 第二类测距激光位移传感器能够利用激光的高方向性、高单色性和高亮度等特点可实现无接触远距离测量。
激光位移传感器（磁致伸缩位移传感器）就是利用激光的这些优点制成的新型测量仪表，它的出现，使位移测量的精度、可靠性得到极大的提高，也为非接触位移测量提供了有效的测量方法。
按照测量原理,激光位移传感器原理分为激光三角测量法和激光回波分析法,激光三角测量法一般适用于高精度、短距离的测量，而激光回波分析法则用于远距离测量。
3测量方法一：相位式激光测距相位式激光测距仪是用无线电波段的频率，对激光束进行幅度调制并测定调制光往返测线一次所产生的相位延迟，再根据调制光的波长，换算此相位延迟所代表的距离。
即用间接方法测定出光经往返测线所需的时间。
若调制光角频率为ω，在待测量距离D上往返一次产生的相位延迟为φ，则对应时间t 可表示为：t=φ/ω 式3.1将此关系代入（1.1）式距离D可表示为D=1/2 ct=1/2 c·φ/ω=c/(4πf) (Nπ+Δφ) = c/4f (N+ ΔN )=U(N+) 式3.2式中：φ——信号往返测线一次产生的总的相位延迟。
激光位移传感器 原理
激光位移传感器原理一、激光位移传感器的基本原理激光位移传感器是一种利用激光测量物体位置和距离的设备。
它的基本原理是通过发射一束激光，将其照射到被测物体上，然后接收反射回来的激光，通过计算反射时间或者反射角度等参数，来确定被测物体的位置或者距离。
二、激光位移传感器的结构1. 激光发射器：用于产生一束高能量密度、单色性好、方向性强的激光束。
2. 光学系统：包括凸透镜、反射镜等元件，用于将激光束聚焦到被测物体上，并将反射回来的信号重新聚焦到接收器上。
3. 接收器：用于接收反射回来的信号，并将其转化为电信号。
4. 信号处理系统：对接收到的电信号进行处理，得出被测物体的位置或者距离信息。
三、激光位移传感器的工作原理1. 时间法时间法是一种常见的工作原理。
它利用了速度不变定律，即在同样介质中，光速不变。
当激光束照射到被测物体上时，会有一部分光线被反射回来，经过接收器接收后，可以计算出反射时间t。
由于光速不变，可以通过计算t×c/2得出被测物体的距离，其中c为光速。
2. 三角法三角法是一种基于几何学原理的工作原理。
它利用了激光束到达被测物体和反射回来的路径长度差ΔL与物体距离d之间的关系，即ΔL=2d sinθ，其中θ为激光束与被测物体之间的夹角。
通过测量θ和ΔL，可以计算出被测物体的距离。
3. 相移法相移法是一种基于干涉原理的工作原理。
它利用了激光束照射到被测物体上后所产生的干涉条纹来确定被测物体的位置或者变形情况。
在相移法中，需要通过改变激光束相位来获得不同干涉条纹图像，并进行处理得出被测物体信息。
四、激光位移传感器的应用1. 工业自动化：激光位移传感器可以用于机器人、自动化生产线等场合，实现对被测物体位置和距离的精确测量。
2. 航空航天：激光位移传感器可以用于航空航天领域中的飞行姿态控制、导航等方面。
3. 医疗领域：激光位移传感器可以用于医疗领域中的眼科手术、牙科治疗等方面，实现对被测物体位置和距离的精确测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光位移传感器的激光三角测量法原理与激光回波分析原理解析
激光位移传感器可以测量位移、厚度、振动、距离、直径等精密的几何测量。
激光有直线度好的优良特性，同样激光位移传感器相对于我们已知的超声波传感器有更高
的精度。但是，激光的产生装置相对比较复杂且体积较大，因此会对激光位移传感器的应
用范围要求较苛刻。
激光位移传感器原理
先给大家分享一个激光位移传感器原理图，一般激光位移传感器采用的基本原理是光学三
角法：
半导体激光器①被镜片②聚焦到被测物体⑥。反射光被镜片③收集，投射到CMOS阵列
④上；信号处理器⑤通过三角函数计算阵列④上的光点位置得到距物体的距离。
按照测量原理， 激光位移传感器分为激光三角测量法和激光回波分析法， 激光三角测量
法一般适用于高精度、短距离的测量，而激光回波分析法则用于远距离测量，下面分别介
绍激光三角测量原理和激光回波分析原理。
1．激光位移传感器原理之激光三角测量法原理
激光发射器通过镜头将可见红色激光射向被测物体表面，经物体反射的激光通过接收器镜
头，被内部的CCD线性相机接收，根据不同的距离，CCD线性相机可以在不同的角度下
“看见”这个光点。根据这个角度及已知的激光和相机之间的距离，数字信号处理器就能
计算出传感器和被测物体之间的距离。
同时，光束在接收元件的位置通过模拟和数字电路处理，并通过微处理器分析，计算出相
应的输出值，并在用户设定的模拟量窗口内，按比例输出标准数据信号。如果使用开关量
输出，则在设定的窗口内导通，窗口之外截止。另外，模拟量与开关量输出可独立设置检
测窗口。
采取三角测量法的激光位移传感器最高线性度可达1um，分辨率更是可达到0．1um的水
