第三章搅拌摩擦焊（Friction Stir Welding 缩写为FSW）1. 搅拌摩擦焊的基本原理是什么?它是利用带有特殊形状的硬质搅拌指棒的搅拌头旋转着插入被焊接头，与被焊金属摩擦生热，通过搅拌摩擦，同时结合搅拌头对焊缝金属的挤压，使接头金属处于塑性状态，搅拌指棒边旋转边沿着焊接方向向前移动，在搅拌头的压力作用下,热塑性金属从其前端向后部塑性流动,从而形成致密的金属间结合，实现材料的连接。
简要说法：“非消耗搅拌工具，顶锻挤压连接面形成焊缝”2. 搅拌头由哪几部分组成？各由什么材料制成？有何作用？（一）搅拌头由特殊形状的搅拌指棒和轴肩组成。
（二）日本采用了SUS440（三）搅拌头的轴肩的作用：（1）可以保证搅拌指棒插入的深度；（2）轴肩与被焊材料的表面紧密接触，防止处于塑性状态的母材表面的金属排出而造成的损失和氧化；（3）与母材表面摩擦生热，提供部分焊接所需要的搅拌摩擦热。
3. 搅拌摩擦焊具有哪些特点？最主要是固相焊，无熔化缺陷等4. 搅拌摩擦焊主要焊接哪些金属材料？5. 搅拌指棒的尺寸大小根据什么来决定？被焊母材厚度7. 搅拌摩擦焊的热输入是如何定义的？即1mm 焊缝长度的搅拌头的转数。
比值越大，说明对母材的热输入越大8. 在搅拌摩擦焊焊接时，对搅拌头中心与焊缝中心线以及接头精度有何要求？为什么?接头间隙在0.5mm以下，搅拌头的中心位置大致允许偏差2.0mm。
9. 搅拌摩擦焊焊接接头由哪几个区域组成？它的断口呈何形状组织？为什么？（1）搅拌摩擦焊焊接接头依据金相组织的不同分为四个区域。
即图中A区为母材，B区为热影响区（HAZ），C区为塑性变形和局部再结晶区（TMAZ），D区（焊核）即焊缝中心区为完全再结晶区（2）圆柱状和焊点状：焊核细小等轴晶；强烈塑性变形特征；洋葱环特征等。
谈搅拌摩擦焊技术
成功案例介绍及经验总结
01
成功案例一
某航空制造企业成功应用搅拌摩擦焊技术，实现了铝合金材料的可靠连
接。通过合理的工艺参数设置和操作规范，获得了高质量的焊接接头，
提高了生产效率。
02
成功案例二
某轨道车辆制造企业采用搅拌摩擦焊技术，实现了不锈钢车体结构的快
速、高效连接。通过优化工艺参数，降低了焊接变形和应力，提高了焊
THANKS
谢谢您的观看
汽车制造领域
车身结构的连接
搅拌摩擦焊技术可用于汽车车身结构的连接，提高车身的强度和刚度。
新能源汽车电池托盘的焊接
搅拌摩擦焊技术还可用于新能源汽车电池托盘的焊接，提高电池托盘的稳定性和安全性。
轨道交通领域
轨道车辆的制造
搅拌摩擦焊技术可用于轨道交通领域中轨道车辆的制造，提高车辆的稳定性和安全性。
地铁车辆车体的焊接
搅拌摩擦焊技术还可用于地铁车辆车体的焊接，提高车体的强度和刚度。
新能源领域
太阳能板的焊接
搅拌摩擦焊技术可用于新能源领域中太 阳能板的焊接，提高太阳能板的稳定性 和效率。
VS
风力发电机叶片的焊接
搅拌摩擦焊技术还可用于风力发电机叶片 的焊接，提高叶片的稳定性和安全性。
03
搅拌摩擦焊技术工艺流程与设 备
，能够产生摩擦热和塑性变形，实现材料的连接。
控制系统
02 用于控制搅拌头的旋转速度、压力和焊接时间等参数
，确保焊接过程的稳定性和可控性。
焊接夹具
03
用于固定待焊接的材料，确保焊接过程的稳定性和精
度。
设备选型与维护
设备选型
根据生产需求和预算等因素，选择适合的搅拌摩擦焊设备，包括搅拌头的类型、尺寸和 控制系统等。
搅拌摩擦焊
搅拌摩擦焊搅拌摩擦焊（Friction Stir Welding ，简称FSW ）是由英国焊接研究所于1991年提出的一种固态连[1]接方法。
与传统的熔化焊接方法相比较，搅拌摩擦焊具有晶粒细小、力学性能良好、焊接时不需使用保护气体、焊接后残余应力和变形小等优[2]点。
搅拌摩擦焊自提出以来，引起了各国学者和研究机构的广泛重视，成为了国内外的研究热点。
经过十几年的发展，搅拌摩擦焊这种新型固相焊接方法已经从技术研究层面迈向高层次的工程化和工业化应用阶段，成为铝及铝合金首选的连接工艺。
目前，搅拌摩擦焊在航空航天工业、造船业、汽车业等工业领域有了广泛的应用。
近年来，国内轨道车辆制造技术快速改进，搅拌摩擦焊技术开始用于铝合金车体制造。
搅拌摩擦焊铝合金车体的成功试制，标志着搅拌摩擦焊技术在国内轨道车辆工程化应用的开始。

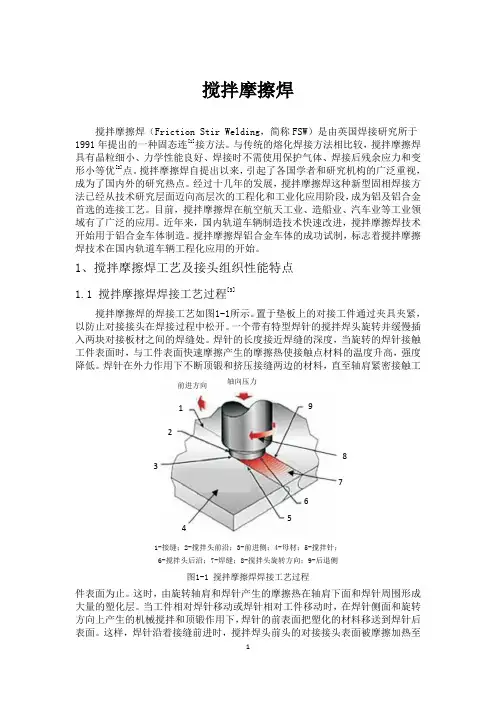

1、搅拌摩擦焊工艺及接头组织性能特点1.1 搅拌摩擦焊焊接工艺过程[3]搅拌摩擦焊的焊接工艺如图1-1所示。
置于垫板上的对接工件通过夹具夹紧，以防止对接接头在焊接过程中松开。
一个带有特型焊针的搅拌焊头旋转并缓慢插入两块对接板材之间的焊缝处。
焊针的长度接近焊缝的深度，当旋转的焊针接触工件表面时，与工件表面快速摩擦产生的摩擦热使接触点材料的温度升高，强度降低。
焊针在外力作用下不断顶锻和挤压接缝两边的材料，直至轴肩紧密接触工1-接缝；2-搅拌头前沿；3-前进侧；4-母材；5-搅拌针；6-搅拌头后沿；7-焊缝；8-搅拌头旋转方向；9-后退侧图1-1 搅拌摩擦焊焊接工艺过程件表面为止。
这时，由旋转轴肩和焊针产生的摩擦热在轴肩下面和焊针周围形成大量的塑化层。
当工件相对焊针移动或焊针相对工件移动时，在焊针侧面和旋转方向上产生的机械搅拌和顶锻作用下，焊针的前表面把塑化的材料移送到焊针后表面。
这样，焊针沿着接缝前进时，搅拌焊头前头的对接接头表面被摩擦加热至轴向压力 前进方向12 34 56789超塑性状态。
结果，焊针摩擦接缝，破碎氧化膜，搅拌焊头后方的磨碎材料。
摩擦搅拌焊
摩擦搅拌焊引言摩擦搅拌焊（Friction Stir Welding，简称FSW）是一种固相焊接技术，通过在接头处产生高速旋转的焊接工具，使材料发生塑性变形并产生摩擦热，从而实现焊接的目的。
与传统的熔化焊接方法相比，摩擦搅拌焊具有低热输入、无焊缝几乎无缺陷、焊接速度快等优点，因此在航空航天、汽车制造、船舶制造等领域得到了广泛应用。
工艺过程焊接设备摩擦搅拌焊主要由以下几个部分组成：•焊接工具：通常由一根柱状工具组成，末端具有圆形或锥形焊接头，用于在接头处进行摩擦搅拌。
•驱动系统：通过电机或液压系统提供驱动力，并控制焊接工具的转速和移动速度。
•夹持装置：用于夹持和固定被焊接材料的接头，以保证接头在焊接过程中的稳定性。
•控制系统：用于控制焊接过程中的各项参数，如转速、移动速度、温度等。
焊接过程摩擦搅拌焊的焊接过程主要包括以下几个步骤：1.夹持工件：将待焊接的工件装入夹持装置，并夹紧以确保工件的稳定性。
2.焊接工具接触：将焊接工具与工件表面接触，并施加一定的压力以保证接触面的贴紧。
3.开始旋转：启动驱动系统，使焊接工具开始高速旋转。
4.插入工件：焊接工具同时开始向工件内部插入，形成摩擦搅拌区域。
5.搅拌焊接：焊接工具的转动带动工件材料在摩擦热的作用下发生塑性变形，形成焊接接头。
6.完成焊接：当焊接工具插入到设定深度后，停止旋转，并将焊接工具从工件中拔出。
焊接参数在摩擦搅拌焊的过程中，一些关键的焊接参数需要被控制和调节，以确保焊接接头的质量和性能。
•转速：焊接工具的旋转速度是控制摩擦搅拌区域温度的主要参数。
一般来说，较高的旋转速度可以提高焊接质量，但过高的转速可能会导致材料熔化。
•移动速度：焊接工具在插入工件的过程中的移动速度也会影响焊接质量。
较低的移动速度可以提高焊接密度，但过低的速度可能导致焊接接头的不均匀和疏松。
•压力：焊接工具对工件施加的压力可以影响焊接接头的密度和强度。
一般来说，较高的压力可以提高焊接接头的密度和强度，但过高的压力可能会导致材料变形和残余应力的增加。
搅拌摩擦焊工艺
搅拌摩擦焊工艺搅拌摩擦焊（Friction Stir Welding，简称FSW）是一种无焊接熔化的固态焊接技术，由英国剑桥大学的Thomas W. Thomas于1991年首次提出。
相比传统的熔化焊接方法，搅拌摩擦焊具有许多优点，如焊接强度高、焊缝外观美观等，因此在航空航天、汽车制造等领域得到了广泛应用。
搅拌摩擦焊的工艺流程相对简单，主要包括预装夹紧、搅拌摩擦焊接和冷却三个阶段。
首先，需要将两个待焊接的工件通过夹具夹紧，以确保焊接过程中的稳定性。
然后，通过高速旋转的搅拌钎具将焊接面加热至软化温度，同时施加一定的压力。
搅拌钎具的旋转和推进运动将焊接面上的金属材料搅拌在一起，从而实现焊接。
最后，待焊接的区域冷却后，焊缝形成，焊接过程完毕。
搅拌摩擦焊的工艺特点主要包括以下几个方面：1. 无熔化：搅拌摩擦焊是一种固态焊接方法，焊接过程中不产生熔化现象，避免了传统焊接方法中可能产生的气孔、夹杂物等缺陷，提高了焊缝的质量。
2. 焊接强度高：搅拌摩擦焊焊接产生的焊缝表面光滑，焊缝强度高，可以达到甚至超过基材的强度。
3. 焊接速度快：搅拌摩擦焊的焊接速度通常较快，可以在短时间内完成大面积焊接，提高了生产效率。
4. 适用性广：搅拌摩擦焊适用于多种金属材料的焊接，包括铝合金、镁合金、钛合金等，具有较好的通用性。
5. 环保节能：搅拌摩擦焊过程中不需要额外的填充材料和保护气体，无烟尘产生，减少了对环境的污染，同时节约了能源。
搅拌摩擦焊工艺在航空航天、汽车制造等领域得到了广泛应用。
例如，航空航天领域的发动机和机身结构常采用铝合金材料进行制造，而搅拌摩擦焊可以有效地实现铝合金的焊接，提高了零部件的性能和可靠性。
汽车制造领域中，搅拌摩擦焊可以用于车身结构、悬挂系统等部件的焊接，提高了汽车的安全性和耐久性。
尽管搅拌摩擦焊具有许多优点，但也存在一些挑战和局限性。
首先，搅拌摩擦焊的设备成本较高，需要专门的设备来实现焊接。
其次，对于某些材料，如高碳钢、不锈钢等，搅拌摩擦焊效果不理想，难以实现高质量的焊接。
搅拌摩擦焊
搅拌摩擦焊搅拌摩擦焊，是一种新型的焊接技术，也被称为搅拌摩擦联接。
它是通过在焊接区域旋转和挤压两个金属工件来产生热量和塑性变形，从而使两个工件达到联接的目的。
与传统的焊接技术相比，搅拌摩擦焊具有许多优点，如焊接速度快、焊缝质量高、金属变形小等。
本文将详细介绍搅拌摩擦焊的原理、应用和发展趋势。
一、搅拌摩擦焊的原理搅拌摩擦焊的原理是在两个金属工件之间施加旋转和挤压力，产生热量和塑性变形，从而使两个工件达到联接的目的。
搅拌摩擦焊的焊接区域主要由以下几个部分组成：1. 摩擦区：是指两个金属工件之间产生的热量和塑性变形的区域，也是焊接区域的主要部分。
在摩擦区，由于热量和挤压力的作用，金属工件的表面会产生摩擦热，从而使金属表面熔化和塑性变形。
在摩擦区，金属工件的晶粒也会受到影响，产生细化和变形，从而提高焊缝的质量。
2. 搅拌区：是指焊接区域中金属工件被挤压和旋转产生的区域。
在搅拌区，金属工件的晶粒也会受到影响，产生细化和变形，从而提高焊缝的质量。
3. 热影响区：是指焊接区域中受到热影响但未受到塑性变形的金属区域。
在热影响区，金属工件的晶粒也会受到影响，但不会产生细化和变形。
二、搅拌摩擦焊的应用搅拌摩擦焊的应用非常广泛，可以用于焊接各种金属材料，如铝合金、镁合金、钛合金、铜、钢等。
它在航空、汽车、船舶、铁路、电子、建筑等领域都有着广泛的应用。
1. 航空领域：搅拌摩擦焊可以用于制造航空器的结构件，如机翼、尾翼、机身等。
它可以提高焊缝质量，减少金属变形，从而提高航空器的性能和安全性。
2. 汽车领域：搅拌摩擦焊可以用于制造汽车的车身、底盘、发动机等部件。
它可以提高焊缝质量，减少金属变形，从而提高汽车的性能和安全性。
3. 船舶领域：搅拌摩擦焊可以用于制造船舶的船体、船舶设备等部件。
它可以提高焊缝质量，减少金属变形，从而提高船舶的性能和安全性。
4. 铁路领域：搅拌摩擦焊可以用于制造铁路车辆的车体、车轮等部件。
它可以提高焊缝质量，减少金属变形，从而提高铁路车辆的性能和安全性。
一文读懂搅拌摩擦焊
1搅拌摩擦焊概览搅拌摩擦焊（Friction Stir Welding，FSW）作为一种固相连接技术，在1991年由英国焊接研究所（The Welding Institute, TWI）发明。
与传统熔化焊相比，FSW无需添加焊丝、不需要保护气体，焊接过程无污染、无烟尘、无辐射，焊接接头残余应力低，因此具有焊接效率高、焊接变形小、能耗低、设备简单、焊接过程安全等一系列优点。
经过20多年的发展，FSW已经在航空航天、轨道交通、舰船等领域得到了广泛应用。
搅拌摩擦焊的原理如图1所示。
高速旋转的搅拌头扎入被焊工件内，旋转的搅拌针与被焊材料发生摩擦并使其发生塑化，轴肩与工件表面摩擦生热并用于防止塑性状态的材料溢出。
在焊接过程中，工件要刚性固定在背部垫板上，搅拌头边高速旋转边沿工件的接缝与工件相对移动，在搅拌头锻压力的作用下形成焊缝，最终实现被焊工件的冶金结合。
图1 搅拌摩擦焊接原理搅拌摩擦焊广泛适用于各类材料，目前已成功实现了铝、镁等低熔点金属及合金、铜合金、钛合金、钢铁材料、金属基复合材料以及异种金属（铝/铜、铝/镁、铝/钢等）的焊接。
在传统技术的基础上，搅拌摩擦焊有了五大创新发展：双轴肩搅拌摩擦焊、静轴肩搅拌摩擦焊、搅拌摩擦点焊、复合能场搅拌摩擦焊、搅拌摩擦增材制造。
双轴肩搅拌摩擦焊（Bobbin Tool Friction Stir Welding，BT-FSW）与传统FSW相比，其搅拌头为上、下轴肩结构，两个轴肩通过搅拌针连接，下轴肩取代了传统FSW的背部刚性支撑垫板，对工件进行自支撑，实现中空部件的焊接。
其焊接原理如图2所示。
上、下双轴肩的结构在焊接过程中降低了接头厚度方向的温度梯度，减小了接头组织不均匀性，可实现根部全焊透的焊接。
图2 双轴肩搅拌摩擦焊接原理1.上轴肩2.前进侧3.熔合线4.后退侧5.工件6.搅拌针7.下轴肩静轴肩搅拌摩擦焊（Stational Shoulder Friction Stir Welding,SS-FSW）采用轴肩与搅拌针分体式设计，在焊接过程中内部搅拌针处于旋转状态，而外部轴肩不转动，仅沿焊接方向行进。
搅拌摩擦焊资料
搅拌摩擦焊一、搅拌摩擦焊的定义及原理搅拌摩擦焊（Friction Stir Welding，简称FSW）是基于摩擦焊技术的基本原理，由英国焊接研究所（TWI）于1991年发明的一种新型固相连接技术。
与常规摩擦焊相比，其不受轴类零件的限制，可进行板材的对接、搭接、角接及全位置焊接。
与传统的熔化焊方法相比，搅拌摩擦焊接头不会产生与熔化有关的如裂纹、气孔及合金元素的烧损等焊接缺陷；焊接过程中不需要填充材料和保护气体，使得以往通过传统熔焊方法无法实现焊接的材料通过搅拌摩擦焊技术得以实现连接；焊接前无须进行复杂的预处理，焊接后残余应力和变形小；焊接时无弧光辐射、烟尘和飞溅，噪音低；因而，搅拌摩擦焊是一种经济、高效、高质量的“绿色”焊接技术，被誉为“继激光焊后又一次革命性的焊接技术”。
搅拌摩擦焊方法与常规摩擦焊一样，搅拌摩擦焊也是利用摩擦热作为焊接热源。
不同之处在于搅拌摩擦焊焊接过程是由一个圆柱体形状的焊头(伸入工件的接缝处，通过焊头的高速旋转，使其与焊接工件材料摩擦，从而使连接部位的材料温度升高软化同时对材料进行搅拌摩擦来完成焊接的。
二．搅拌摩擦焊焊接过程搅拌摩擦焊是利用摩擦热作为焊接热源的一种固相连接方法，但与常规摩擦焊有所不同。
在进行搅拌摩擦焊接时，首先将焊件牢牢地固定在工作平台上，然后，搅拌焊头高速旋转并将搅拌焊针插入焊件的接缝处，直至搅拌焊头的肩部与焊件表面紧密．接触，搅拌焊针高速旋转与其周围母材摩擦产生的热量和搅拌焊头的肩部与焊件表面摩擦产生的热量共同作用，使接缝处材料温度升高而软化，同时，搅拌焊头边旋转边沿着接缝与焊件作相对运动，搅拌焊头前面的材料发生强烈的塑性变形。
随着搅拌焊头向前移动，前沿高度塑性变形的材料被挤压到搅拌焊头的背后。
在搅拌头轴肩与焊件表层摩擦产热和锻压共同作用下，形成致密的固相连接接头。
搅拌摩擦焊接过程如图所示:三．搅拌摩擦焊工艺（一）、搅拌摩擦焊接头形式搅拌摩擦焊可以实现棒材一棒材、板材一板材的可靠连接，接头形式可以设计为对接、搭接、角接及T形接头，可进行环形、圆形、非线性和立体焊缝的焊接。
