热镀锌桥架弯曲半径允许值
桥架安装钢管敷设常见标准规范
桥架安装钢管敷设常见标准规范施工规范出自于2002建筑电气工程施工质量验收规范GB50303版1、安装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗；2、除设计要求外，承力建筑钢结构构件上，不得采用熔焊连接固定电气线路、设备和器具的支架、螺栓等部件；且严禁热加工开孔。
3、接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。
4、高低压成套配电柜、蓄电池柜、不间断电源柜、控制柜（屏、台）及动力、照明配电箱（盘）应符合下列规定：（1）查验合格证和随带技术文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。
不间断电源柜有出场试验记录；（2）外观检查：有铭牌，柜内元器件无损坏丢失、接线无脱落焊，蓄电池柜内电池壳体无碎裂、漏夜，充油、充气设备无泄露，涂层完整，无明显凹陷。
5、关于桥架与电缆1、桥架安装和桥架内电缆敷设应按以下程序进行：（1）测量定位，安装桥架的支架，经检查确认，才能安装桥架；（2）桥架安装检查合格，电缆沟、电缆竖井内支架安装及电缆导管敷设结束，接地（PE）或接零（PEN）连接完成，经检查确认，才能敷电缆；才能敷设电缆；（3）电缆敷设前绝缘测试合格，才能敷设；（4）电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。
2、桥架安装应符合下列规定：（1）直线段钢制电缆架长度超过３０m、铝合金或玻璃钢制电缆桥架长度超过１５m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；（2）电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表一表一序号电缆种类最小允许弯曲半径1无铅包钢铠护套的橡皮绝缘电力电缆10D2有钢铠护套的橡皮绝缘电力电缆20D3聚氯乙烯绝缘电力电缆10D4交联聚氯乙烯绝缘电力电缆15D5多芯控制电缆10D（3）敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；（4）当设计无要求时，桥架水平安装的支架间距为１.５～３m;垂直安装的支架间距不大于２m；（5）金属电缆桥架及其支架全长应不少于２处与接地（ＰＥ）或接零（ＰＥＮ）干线相连接；（6）桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；3、桥架内电缆敷设应符合下列规定：（1）大于４５０倾斜敷设的电缆每隔２m处设固定点；（2）电缆出入电缆沟、竖井、建筑物、柜（盘）台处以及管子管口处等做密封处理；（3）电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔５～１０m处设固定点；敷设于垂直桥架内的电缆固定点间距，不大于表１２.２.２的规定。
桥架安装技术交底
六、施工工艺
1、工艺流程
支架制作——放线定位——予埋吊杆吊架——金属膨胀螺栓安装——螺栓固定支架与吊架——桥架安装——连接片安装——扁铁敷设
2、桥架安装
A、支托架安装
（1）现场制作支架，材料采用热镀锌角钢。
（2）支架在金属构架上和混凝土构筑物上的予埋件上应采用焊接固定，混凝土上采用膨胀螺栓固定。
（3）支架应固定牢靠，横平竖直，整齐美观，在同一直线段的支架间距应均匀。
各横撑间的垂直净距不应大于5mm，沿桥架走向左右的偏差不应大于10mm。

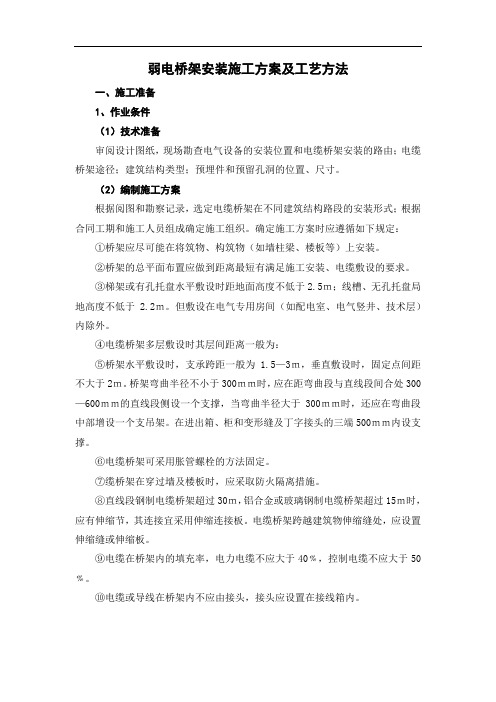

（4）水平安装的桥架支架间距宜为2m，大跨距桥架的支架间距不应超过设计及制造厂的规定。
（5）垂直敷设时，固定点间距不大于2ｍ。
桥架弯曲半径不小于300ｍｍ时，应在距弯曲段与直线段间合处300—600ｍｍ的直线段侧设一个支撑，当弯曲半径大于300ｍｍ时，还应在弯曲段中部增设一个支吊架。
在进出箱、柜和变形缝及丁字接头
的三端500ｍｍ内设支撑。
（6）焊接的支托架应防腐，且防腐漆的颜色应与支托架臂的颜色一致
交底人年月日被交底人年月日
江苏省建设工程质量监督总站监制
技术交底
苏DQ2.1.2
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。
完整版)电缆桥架敷设规范要求
完整版)电缆桥架敷设规范要求8.10 电缆桥架布线电缆桥架布线适用于电缆数量较多或较集中的场所。
在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施，并宜选用塑料护套电缆。
电缆桥架水平敷设时的距地高度不宜低于2.5m，垂直敷设时距地高度不宜低于1.8m。
除敷设在电气专用房间内外，当不能满足要求时，应加金属盖板保护。
电缆桥架水平敷设时，宜按荷载曲线选取最佳跨距进行支撑，跨距宜为1.5-3m。
垂直敷设时，其固定点间距不宜大于2m。
电缆桥架多层敷设时，其层间距离应符合下列规定：1)电力电缆桥架间不应小于0.3m；2) 电信电缆与电力电缆桥架问不宜小于0.5m，当有屏蔽板时可减少到0.3m；3) 控制电缆桥架间不应小于0.2m；4) 桥架上部距顶棚、楼板或梁等障碍物不宜小于0.3m。
当两组或两组以上电缆桥架在同一高度平行或上下平行敷设时，各相邻电缆桥架间应预留维护、检修距离。
在电缆托盘上可无间距敷设电缆。
电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40%，控制电缆不应大于50%。
下列不同电压、不同用途的电缆，不宜敷设在同一层桥架上：1) 1kV以上和1kV以下的电缆；2) 向同一负荷供电的两回路电源电缆；3) 应急照明和其他照明的电缆；4) 电力和电信电缆。
当受条件限制需安装在同一层桥架上时，应用隔板隔开。
电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方。
当不能满足上述要求时，应采取防腐、隔热措施。
电缆桥架与各种管道平行或交叉时，其最小净距应符合本规范表8.5.7的规定。
电缆桥架转弯处的弯曲半径，不应小于桥架内电缆最小允许弯曲半径的最大值。
各种电缆最小允许弯曲半径不应小于本规范表8.7.1的规定。
电缆桥架不得在穿过楼板或墙壁处进行连接。
钢制电缆桥架直线段长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m时，宜设置伸缩节。
电缆桥架跨越建筑物变形缝处，应设置补偿装置。
桥架45度水平弯头计算公式
桥架45度水平弯头计算公式桥架是工业、民用建筑中常见的地下管道支架设施，其主要作用是承载地下管道，并保持管道在一定的高度和方向。
而在管道布置过程中，常常需要使用45度水平弯头，来实现管道转弯、连接等功能。
那么如何计算桥架45度水平弯头的尺寸呢？下面就为大家介绍几种常用的计算方法。
1. 钢管弯头计算公式在使用钢管作为桥架45度水平弯头时，可以通过以下公式来计算弯头的弯曲半径和弯头长度：R = k × DL = π × R × θ / 180其中，R为弯曲半径，k为系数，一般取值为1.5；D为管道直径；L为弯头长度；θ为弯头角度，这里取45度。
通过上述公式计算可知，钢管45度水平弯头的长度主要取决于弯曲半径和管道直径，而弯曲半径也受到系数k的影响。
2. 塑料管弯头计算公式在使用塑料管作为桥架45度水平弯头时，由于其弯曲半径和钢管有所不同，需要使用不同的计算公式，具体如下：R = D × (1 + 0.25 k) / [2 × sin(45/2)]L = π × R × θ / 180其中，R为弯曲半径，k为系数，一般取值为1.5；D为管道直径；L为弯头长度；θ为弯头角度，这里取45度。
通过上述公式计算可知，塑料管45度水平弯头的长度主要取决于弯曲半径和管道直径，而弯曲半径的计算公式比钢管要更为复杂。
3. 其他影响因素除了上述计算公式以外，桥架45度水平弯头的尺寸还受到其他因素的影响，如弯头壁厚、管道材质、弯头的接头形式等。
因此，在具体使用过程中需要根据实际情况进行综合考虑，选择合适的弯头类型和尺寸。
总之，桥架45度水平弯头是地下管道布置中常用的一种连接方式，其尺寸计算需要考虑管道直径、弯曲半径、弯头壁厚等因素。
通过上述公式计算后可以得知弯头的长度，从而为实际操作提供指导。
但需要注意的是，不同材质的管道使用的计算公式也不同，因此在进行尺寸计算时需选择正确的公式，以确保工程质量。
