浅析多个小型下沉庭院对地下空间消防设计的作用和影响
中山下沉式庭院工程施工
中山下沉式庭院工程施工中山，位于中国广东省中南部，是一个拥有悠久历史和文化的城市。
近年来，随着城市化进程的不断推进，人们对于生活品质的要求也在不断提高。
在这种背景下，下沉式庭院工程逐渐成为了中山市民青睐的装修选择。
本文将为您介绍中山下沉式庭院工程施工的相关知识。
一、下沉式庭院工程的定义及优点下沉式庭院工程，顾名思义，就是在庭院中挖掘一个下沉式空间，将其用于休闲、娱乐、养花、聚会等多种功能。
这种设计不仅增加了庭院的使用面积，还丰富了庭院的空间层次感，提升了庭院的美观度和实用性。
下沉式庭院工程具有以下优点：1. 增加使用空间：通过下沉式设计，可以在有限的空间内创造出更多的使用面积，满足人们对于庭院功能性的需求。
2. 丰富空间层次：下沉式庭院打破了传统庭院的单一平面布局，使得空间更具层次感，更具视觉冲击力。
3. 提高私密性：下沉式庭院在一定程度上隔绝了外界的视线，使得庭院空间更加私密，适合家庭聚会、朋友聚会等活动。
4. 增加庭院美感：下沉式庭院工程通过巧妙的设计和布局，可以使庭院更具美感，提升整个住宅的品质。
二、中山下沉式庭院工程施工流程1. 规划设计：在施工前，首先要对庭院进行规划设计。
根据庭院的大小、形状和业主的需求，设计出合理的下沉式庭院布局。
同时，还要考虑到庭院绿化、景观小品等因素，使得庭院既实用又美观。
2. 土建施工：土建施工是下沉式庭院工程的基础环节。
主要包括挖土、浇筑混凝土、砌筑墙体等。
在施工过程中，要严格按照设计图纸进行，确保结构的稳定性和安全性。
3. 防水施工：防水是下沉式庭院工程的关键环节。
要选用合格的防水材料，确保庭院的防水效果。
通常采用卷材防水层、涂料防水层和排水系统相结合的方式，以防止水渗透。
4. 庭院绿化：在庭院中种植绿化植物，可以美化环境，净化空气。
根据庭院的空间和光照条件，选择合适的植物进行搭配，形成优美的景观效果。
5. 景观小品施工：景观小品是庭院中不可或缺的元素。
可以根据业主的喜好和庭院的特点，选择合适的景观小品，如亭子、假山、喷泉等，提升庭院的品味。
园林设计与城市地下空间的利用
园林设计与城市地下空间的利用城市的发展日益迅速，而城市发展的一个重要方向就是如何利用空间更加智能和高效。
除了地面的建筑和公共设施外，城市地下空间的利用也变得越来越重要。
而园林设计在城市地下空间的利用中起到了关键作用。
本文将探讨园林设计对城市地下空间的利用以及相应的设计需求。
首先，园林设计可以为城市地下空间提供绿化环境。
城市地下空间通常是繁忙的交通枢纽、商场、地下停车场等，缺乏自然氛围。
而通过巧妙的园林设计，可以在城市地下空间中引入植被，创造出绿意盎然的空间。
例如，在地下车站的出入口、通道和停车场入口等位置设置绿植墙或者垂直花园，既能美化环境，提升人们的舒适感，又能净化空气，改善室内空气质量。
其次，园林设计可以为城市地下空间提供休闲场所。
城市地下空间往往缺乏户外活动空间，而园林设计可以为城市地下空间创造出人们集聚、休憩的场所。
例如，在地下商场中设置休息区、观景台、雕塑园等，为人们提供休闲、娱乐的场所。
通过合理的景观布局和座椅设置，可以营造出舒适的休闲氛围，吸引人们停留，增加地下商业的吸引力。
此外，园林设计可以提供城市地下空间的防护和安全性。
城市地下空间往往是重要的基础设施和交通枢纽，安全问题是至关重要的。
园林设计可以通过合理的景观布局和植被选择，提供安全和防护功能。
例如，在地下通道和地下车库的出入口设置绿化景观，既能美化环境，又能起到护栏和防止非法侵入的作用。
此外，利用园林设计原则，还可以在地下空间设置紧急疏散通道、安全标识，提供安全的逃生通道和指引。
最后，园林设计可以提高城市地下空间的可持续性。
城市的可持续发展是现代社会的迫切需求，而园林设计可以在城市地下空间的利用中发挥重要作用。
园林设计可以通过选择适应当地气候条件的植物，提供自然的遮阳与通风，减少城市地下空间的热岛效应。
此外，园林设计还可以利用雨水收集系统，用于植物的浇灌和城市地下空间的冷却，提高城市地下空间的生态效益。
综上所述，园林设计在城市地下空间的利用中发挥着重要作用。

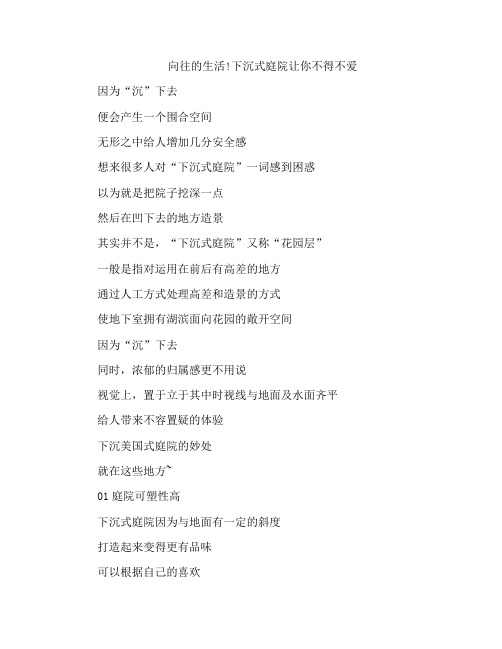

向往的生活!下沉式庭院让你不得不爱
向往的生活!下沉式庭院让你不得不爱因为“沉”下去
便会产生一个围合空间
无形之中给人增加几分安全感
想来很多人对“下沉式庭院”一词感到困惑
以为就是把院子挖深一点
然后在凹下去的地方造景
其实并不是，“下沉式庭院”又称“花园层”
一般是指对运用在前后有高差的地方
通过人工方式处理高差和造景的方式
使地下室拥有湖滨面向花园的敞开空间
因为“沉”下去
同时，浓郁的归属感更不用说
视觉上，置于立于其中时视线与地面及水面齐平
给人带来不容置疑的体验
下沉美国式庭院的妙处
就在这些地方~
01庭院可塑性高
下沉式庭院因为与地面有一定的斜度
打造起来变得更有品味
可以根据自己的喜欢
改造成后花园、游泳池、户外淋浴区等~ 把下沉式庭院打造成阳光房
也是一个不错的可以选择
或变成淋浴室等
旅游观光让下沉空间变身多功能休闲区地下室也可以部分与一层顶楼打通
这样的内部空间会显得更加宽阔
再种上时满能墙壁的绿植会让人眼前一亮02下沉开放式庭院冬暖夏凉
崩塌式庭院因为深入地下
互通尤其是连通后的地下室绝大部分
具有“冬暖夏凉”的优势
夏天可以在庭院内享受自然的凉爽
03下沉式庭院价格当更优惠
下沉式庭院不少成为很多购房者的首选在家里拥有这样一个庭院
对于贫苦家里有老人或小孩的家庭来说是非常适合的~
04下沉式庭院私密性非常高
下沉式门廊比路面更低
私密性隔音效果都更为好
这样和一览无余的平层庭院相比
下沉开放式庭院颇有几分
“曲径通幽处，禅房花木深”的意境。
打破传统平层建筑模式，下沉式庭院的优点竟然这么多！

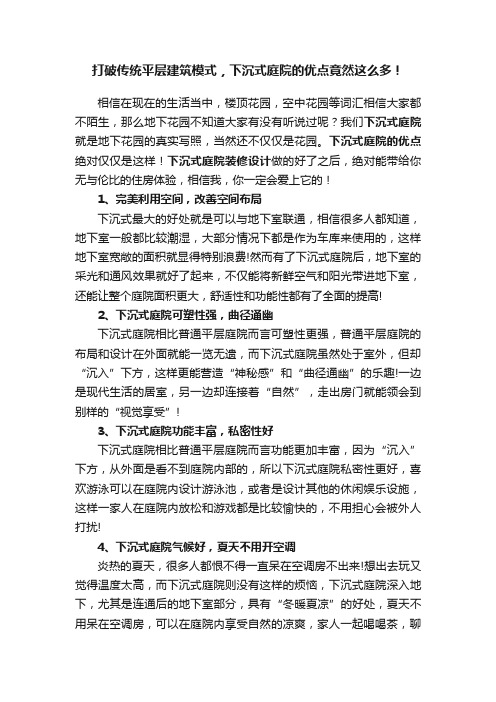

打破传统平层建筑模式，下沉式庭院的优点竟然这么多！相信在现在的生活当中，楼顶花园，空中花园等词汇相信大家都不陌生，那么地下花园不知道大家有没有听说过呢？我们下沉式庭院就是地下花园的真实写照，当然还不仅仅是花园。
下沉式庭院的优点绝对仅仅是这样！下沉式庭院装修设计做的好了之后，绝对能带给你无与伦比的住房体验，相信我，你一定会爱上它的！1、完美利用空间，改善空间布局下沉式最大的好处就是可以与地下室联通，相信很多人都知道，地下室一般都比较潮湿，大部分情况下都是作为车库来使用的，这样地下室宽敞的面积就显得特别浪费!然而有了下沉式庭院后，地下室的采光和通风效果就好了起来，不仅能将新鲜空气和阳光带进地下室，还能让整个庭院面积更大，舒适性和功能性都有了全面的提高!2、下沉式庭院可塑性强，曲径通幽下沉式庭院相比普通平层庭院而言可塑性更强，普通平层庭院的布局和设计在外面就能一览无遗，而下沉式庭院虽然处于室外，但却“沉入”下方，这样更能营造“神秘感”和“曲径通幽”的乐趣!一边是现代生活的居室，另一边却连接着“自然”，走出房门就能领会到别样的“视觉享受”!3、下沉式庭院功能丰富，私密性好下沉式庭院相比普通平层庭院而言功能更加丰富，因为“沉入”下方，从外面是看不到庭院内部的，所以下沉式庭院私密性更好，喜欢游泳可以在庭院内设计游泳池，或者是设计其他的休闲娱乐设施，这样一家人在庭院内放松和游戏都是比较愉快的，不用担心会被外人打扰!4、下沉式庭院气候好，夏天不用开空调炎热的夏天，很多人都恨不得一直呆在空调房不出来!想出去玩又觉得温度太高，而下沉式庭院则没有这样的烦恼，下沉式庭院深入地下，尤其是连通后的地下室部分，具有“冬暖夏凉”的好处，夏天不用呆在空调房，可以在庭院内享受自然的凉爽，家人一起喝喝茶，聊聊天，孩子在庭院内嬉戏娱乐，想想就很美好!5、下沉式庭院更显档次，老人孩子都喜欢下沉式庭院设计好后特显档次，因为它的可塑性太强了，种上花花草草就成了家里的后花园，家里有老人孩子的可以在地上铺上鹅暖石用来健身，老人和孩子都喜欢亲近自然，总是呆在高楼里太闷了，有了庭院老人能在院子里散步看风景，孩子能进一步亲近自然，有了更多的自由空间家人幸福感倍增!看完了这些下沉式庭院的优点之后，你有没有喜欢上这种装修方式呢？看着这些装修效果图真的是让人不喜欢都难啊！当然，这样有魅力的下沉式庭院装修设计其实也是非常难做的。
下沉式庭院工程设计方案
下沉式庭院工程设计方案一、项目概述下沉式庭院工程是一种以地下空间做为庭院的设计方案，通过挖掘地下空间，使得庭院可以被自然地形包围，形成一种独特的美丽景观。
本项目位于城市中心区域，占地面积约1000平方米，设计风格以自然、舒适为主，结合城市绿化规划和使用者需求，打造成一个独具特色的下沉式庭院。
二、设计理念1.自然环境庭院设计应充分融入自然环境，通过使用天然材料和植物，使得整个空间具有自然、原始的氛围。
植被的设置应以当地地形和气候为基础，结合设计师的创意，打造出各具特色的植物景观。
2.功能性庭院空间需要兼顾休闲娱乐和绿化美化两大功能，因此在设计中应考虑到使用者的需求和日常生活习惯，合理划分各个功能区域，并考虑空间的可持续使用性。
3.空间感下沉式庭院的设计需要充分考虑空间感，通过地形起伏和植物布置，打造出一种丰富多样的景观空间，使得使用者可以在其中感受到舒适、自由的氛围。
4.跨界融合庭院设计应该融入城市绿化规划中，与周边环境相融合，形成一个和谐的整体，同时结合当地文化特色和历史底蕴，打造出一种独具特色的庭院空间。
三、设计内容1. 地形设计庭院设计采用下沉式设计手法，通过地下挖掘形成不同高度的庭院地形，使得整个庭院空间在不同高度上都能呈现出丰富多样的地形景观。
同时，在地面上设置几处坡地和台阶，形成连贯的地形空间。
2. 植被布置庭院以草本植物为主，结合少量乔木和灌木，利用不同层次的植物布置方式，形成丰富多样的植被景观，使得整个庭院空间在不同季节都能呈现出独特的美丽风景。
同时，植被也要兼顾生态功能，结合地下水处理方案，打造出一个生态友好的庭院空间。
3. 功能区划庭院空间应划分成休闲区、景观区和娱乐区三大功能区域，其中休闲区以草坪和植物为主，营造出休闲宜人的氛围；景观区则以景观水体、植物景观等为主，营造出独特的景观空间；娱乐区则设置一些户外座椅和游戏设施，满足使用者的娱乐需求。
4. 灯光设计庭院空间应该考虑到夜间使用情况，因此在设计中需要充分考虑灯光设计，通过合适的灯光设置，使得整个庭院在夜晚也能呈现出美丽的景观，增加庭院空间的使用价值。
关于住宅小区下沉式庭院设计探索
关于住宅小区下沉式庭院设计探索摘要：本文主要结合工程案例，对下沉式庭院住宅小区中的应用进行了详实、有针对性的分析，与供参考！关键词：下沉式设计、住宅小区、庭院式1、前言随着中国房地产业的发展，住宅小区的设计已经进入到追求更高居住品质与居住环境的新阶段，住宅不再仅仅是满足人们基本生活的空间，而是需要满足人们追求更多生活理念的场所，于是各种设计方法被引入到设计中来。
其中，下沉式庭院由于其独特的设计理念，开始出现在越来越多的小区中。
这种下沉庭院，建于小区地面下层，在结构上与地下车库连接，在景观上，增加了整个小区的层次和立体感，大大丰富了小区园林空间；在功能上，增加了车库自然采光与通风；而且下沉式设计不计算容积率，可以将土地利用到极限。
这种极具创意的空间，通过高低层次的打造，不仅给空间带来更加丰富的视觉感和使用的多样性，而且给生活空间带来独特的体验，极大的提升了小区的居住品质。
2、下沉式庭院住宅小区的主要特点2.1小区空间丰富下沉式庭院，将部分地下空间从传统地下室解放出来，在空间上，塑造了一个和普通小区室外空间不在同一层面的新的室外空间，使整个小区从平面的变成了立体的，大大拓展了小区的空间范畴；在下沉式住宅小区的庭院中，通过高低层次的打造，通过台阶、小桥、植物遮屏，花架草坪、温泉体验池等布局，极大丰富了庭院空间层次。
中国传统的庭院，隐于内，含而不露，别有一番韵味，下沉式庭院正好和这种传统高度契合，十分贴切。
它虽然处于室外，但因为“沉”入房屋下方，带给人浓郁的归属感。
2.2分区域打造功能空间，功能性更强传统小区室外空间单一，各功能划分简单僵硬，下沉式庭院借助空间的高低错落，可以很好的将各种功能自然融入其中，真正打造既舒适又实用的空间。
室外庭院可以以会所为核心，结合露天游泳池、阳光健身房、室外网球场等，不仅为业主提供了多种社交生活的功能场所，同时，各功能空间之间彼此独立又不失联系，给小区带来舒适私密的生活体验。
下沉式庭院的运用和排水方式
下沉式庭院的运用和排水方式下沉式庭院我在之前的一篇文章里也有介绍过，主要是运用现有的高差或者刻意制造高差来营造具有围合感的休憩活动空间，给人以环抱式的安全感，使得原本较平的庭院空间变得立体有节奏，下沉式庭院是兼具美感与实用的休憩场所。
这篇文章主要是给网友们介绍下沉式庭院的排水问题，在我设计的方案中经常会出现下沉式庭院的身影，有好多网友会顾虑该如何排水，这里就给大家介绍一下。
下沉式庭院虽好，但有一个大家普遍担心的问题，那就是下沉式庭院怎么排水，怎样防止倒灌。
首先下沉式庭院要考虑当地的气候条件，降雨量和峰值。
沉降式庭院排水最主要是考虑雨水积水的排放，如果有其他积水源也应考虑。
一般分为两种情况，地势较高或者地势较低。
地势较高的场地庭院标高高于市政管网，或者庭院周围有地势较低的河道、池塘等可以利用重力作用进行排水，通过设置排水沟，集水管道将庭院的水排入市政管道或地势低的地方。
地势较低的场地如果地势低于或只略高于市政管网，需设置集水坑，先让水流入集水坑中，再通过水泵排出。
或者在庭院中设置渗井，渗水管，雨水调节池，如果庭院够大干脆设一水池，来调节降水。
解决好防水和排水的问题，接下来就尽情的享受下沉式庭院所带来的别样体验吧。
户外家具式下沉空间现在户外家具已经非常普及了，别再问我下雨了咋办！小的空间一样可以做如果空间允许，建议台阶还是做的宽一些，用起来舒服。
这种异形的空间多是为了调节线条关系，硬朗的建筑外形与圆润的下沉空间形成了点线的对冲。
灯光的设置一样也不能少，台阶、卡座的下沿口设置LED线灯，营造夜晚的艺术效果，暖色的光源烘托出温馨的聚会氛围。
利用现有的高差营造舒适的休憩空间是我所推崇的，充分利用现有场地的短板打造别样的景观空间。
万科、世茂等地产，美观实用“下沉式”庭院，都这样设计了！！
万科、世茂等地产，美观实用“下沉式”庭院，都这样设计了！！文章来源：搜建筑在很多人的眼里，地下室就是“黑暗、潮湿”的代名词，甚至还有很多人因此害怕地下室，总觉得那是一个特别可怕的地方。
“下沉庭院”成了香饽饽，为什么很多开发商都会建造一个“下沉式”的空间？·有了下沉式庭院，拯救地下室的采光·提高庭院的私密性·下沉式庭院可塑性更强，空间感更强·老人孩子更喜欢带庭院的房子“下沉式”庭院，一般是指：利用前后的高低差，通过人工方式处理高低差和布景，使原本位于地下室的区域拥有面向花园庭院的开放式空间。
下沉式庭院可以理解为采光井的更高级别，设计特点是在正负零的基础上下跃一层，同时，附带了很大面积的室外庭院。
它的魅力正是通过庭院与地面的坡度产生的，下沉式庭院的经典设计之一就是将地下室的一面墙打开，与之连接。
【住宅】下沉庭院在现在这种钢筋水泥的城市，每个人都渴望能有一个带院子的房子，可以有一片泥土地，上面能种花种草种蔬菜，还能有一个休闲空间，供一家人闲谈晒太阳喝茶。
在城市里，庭院成为很多购房者的追求。
如万科17英里的地下室作了约25㎡的下沉“光合花院”，地下室的采光基本不成问题。
室外休闲场地，可以共享自然空间，拉近彼此之间的距离。
万科17英里合院户型“光合花院”现在大家都更关注自己的个人隐私，不希望家庭生活被偷窥和打扰。
下沉式庭院相对于路面要低一层，这样不会被一览无余，私密性更好。
下沉式庭院隔音效果也更好，更加安静不易被打扰。
万科17英里“光合花院”实景图下沉式庭院还可打造出阳光首层地下室。
例如龙湖湖山原著，地下层采用下沉式庭院的设计，赠送有很大面积的室外庭院，同时借助外庭院的采光，就相当于地上一层，既能够享受到室外的花园景观又给地下空间提供充足的采光。
做了下沉式庭院之后，就可以将地下室和庭院打通了，这样一来，地下室就可以借助庭院的采光，再也不会黑暗无边了。
同时，空气也会变更好！龙湖湖山原著下沉庭院剖面图地下层与一层自然贯通，形成两个首层，使原有“地下层”跃然平面之上，成为稀有的阳光“双首层”院落。
浅谈下沉式广场在大型地下商业建筑中的消防问题
浅谈下沉式广场在大型地下商业建筑中的消防问题摘要：地下空间的利用率越来越高,增加了对空间的使用效率,拓展了人们的生活休闲空间。
虽然相关规范对地下空间的安全性做了一些规定,但比较零散,各种数据还不统一,加之受地下空间自身条件所限,设计上很难达到实用与消防安全方面的和谐统一,笔者根据工作实际,对地下空间的分区和疏散问题进行分析和归纳,提出了对民用地下空间防火分区和安全疏散消防设计要点的理解。
关键词：下沉式；地下商业建筑；消防问题引言随着社会的发展和城市现代化的建设,建筑物向地下发展已经成为世界性趋势,建筑水平的发展又使得地下建筑的面积越来越大。
近年来,各大城市内均出现了超大面积的地下综合商业型建筑,为人们的生活增添了便利。
但是,地下商场若发生火灾,危险性极大,扑救困难,这使得地下商场的防火工作十分艰巨。
二、消防设计中遇到的问题以及难点和重点1、消防车道的设置廊坊XX国际广场整个占地庞大, 南北宽为175 m, 东西长度达160 m, 东西两侧均设有190 m长、40 m 宽的下沉式水景广场, 是廊坊市CBD 南中轴线上城市绿化广场“水景带”的一部分, 下沉式广场与东、西两侧的中心五路、六路高差近8 m, 二者之间通过景观斜坡相连, 斜坡设置无障碍坡道, 同时东侧的下沉式广场中还有四组地铁的大型通风竖井, 由于廊坊市中心区整体景观设计的要求, 消防车无法下至两个下沉式广场, 仅可在南、北两侧通行,这给消防的施救增加了不少难度。
（如图1所示）图1 廊坊XX国际广场2、防火分区的划分原则本项目的地下空间功能包括地下三层的停车库和设备用房、地下二层的停车库、设备用房、卸货处以及商业功能。
此两层防火分区的设置依据现行规范的要求进行相关的设计即可, 难点在于下沉式广场层防火分区面积指标的划分原则, 由于地形条件的限制, 下沉式广场层在东、西两面可直接疏散到室外广场, 但在南、北两面均埋在土壤中, 不可直接对外疏散, 此层的防火分区面积指标的划分若是按照般的地下室、半地下室处理, 则必然对商业的使用造成相当大的影响, 也会对屋面优美的绿化花园环境设计带来一定的困难。
解析：下沉景观设计七大要点及精彩案例
解析：下沉景观设计七大要点及精彩案例签：景观设计景观实景园林景观下沉式景观所谓的下沉式园林景观就是低于路面的一些广场式园林绿地，下沉式绿地可以解很多问题，同时也是最好的雨水分流场地，如果北京所有的景观绿地都采用下沉式设计，那即使下大雨都不怕了。
那么一起来看看下沉景观设计的要点：①采光②降噪③方位识别④交通舒缓⑤防灾⑥雨水收集与排水⑦通风01采光阳光是不可或缺的要素。
而人口的增加导致水泥丛林应运而生，造成许多采光上的问题。
高楼大厦挡住了日照，让许多城市中的空间在多数时间内笼罩在阴影之中，对于地下空间来说，下沉式景观的地位更是相当重要的，好的采光与绿意在都市中被奢侈地享受，因此，下沉式景观的设计经常搭配着商业空间设计的需求去思考其空间的规划，以便提升地下商场的经济效益。
下沉广场的设计，不仅增加了光的照明和阳光射线与人的接触，还可以在相当程度上进行节能。
02降噪下沉广场的空间在降低噪声方面有着显著的效果。
从景观设计的角度来看，建筑物周边一般来说都是以平坦的空间为主，而其空间的边界大都以车用道路为主。
因此，车道中所产生的噪声污染会是一个频繁发生的环境及空间课题。
解决噪声有很多的方式，而将广场空间以下沉的设计手法处理便是其中之一，主要是运用空间变化的方式来避开噪声声波传送的路径，在其中，也可以透过增加一些景观设施来加强降低噪声的效果，像是运用水景墙景观设施，就是利用落水的声音来柔化噪声所产生的干扰，还有运用凹凸墙板材质的表面，来进行声波的干扰以达到降噪的效果。
03方位识别下沉空间在方位识别上，最简单的方法就是将地下空间与下沉广场搭配设计与结合，让地下空间的使用者们，能够透过下沉手法的处理。
透过开口看到外面的标志性事物，即能有效地确认所在位置的方向性。
04交通舒缓下沉式广场利用垂直方向的空间高差形成不同标高的平面交通网络，疏导各项交通，尽力排除交叉干扰，实现客流车流各行其道，缓解城市中心的交通压力，形成城市交通核心空间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析多个小型下沉庭院对地下空间消防设计的作用和影响
摘要：本文针对防火规范中非商业类型公共建筑的下沉庭院的消防设计提出了
问题及解决办法，通过工程实践总结了经验和要点，以供设计人员借鉴和参考。
关键词：下沉庭院；消防设计
下沉庭院能够为公共建筑地下空间有效的改善室内光环境、缓解使用者闭塞
压抑的心理，是建筑师常用的地下建筑处理手法。
在2014年推出新防火规范
GB50016-2014《建筑设计防火规范》（下文简称《建规》）后，规范对下沉庭院
的防火措施提出了一定要求（参见表1-1），其中 6.4.12对下沉庭院的使用功能、尺寸、面积都做了规定，但是参考该条文的条文说明，这些规定都是为进一步解
释条文5.3.5而提出的，即当下沉庭院用于地下商业20000平米区域的分隔时必
须满足此要求；而20000平米区域内的下沉广场，其防火分区安全出口最近距离
则参考6.1.3、6.1.4要求，对面积大小未提出要求。
同样，条文6.4.12也并未明确说明其是否适用于：除商业类型外的其它公共
建筑的下沉庭院，或者说非商业建筑，其下沉庭院的设计应该以何为标准？规范
未做明确说明。
但是笔者认为，不可否认很多地下项目存在着食堂、会议室等人
员密集型功能，其疏散压力不亚于商业，过于狭小的下沉空间，对于疏散确实存
在的诸多不利因素。
例如：
1、总面积过小不利于自然排烟中烟气的扩散。
2、形状过于狭长，存在对向墙体过近的情况。
3、尺寸、面积过小不满足不同防火分区之间外墙的门窗洞口距离要求。
4、外墙防火性能过低。
例如玻璃幕墙。
故对于分散设置的多个小型下沉庭院的建筑设计，其对建筑的消防设计增加
了很多难点。
本文以中冶建筑研究总院科研实验用房改造项目（以下简称中冶科
研实验用房）为例，总结了小型下沉庭院消防设计中遇到的若干问题和解决方法。
1.小型下沉庭院对消防设计的作用
1.1 中冶科研实验用房防火设计简介
中冶科研实验用房地下一层建筑面积约1.2万㎡，主要用房功能为科研配套、食堂和设
备用房，为二类高层，构件耐火等级二级，地下一层平面上分散设置了5个长条形和2个L
形的下沉庭院。
下沉庭院的净宽最小4.4m，最大6.8m，外墙立面形式有陶板幕墙和玻璃幕
墙两种。
防火分区按《建筑设计防火规范》GB 50016-2014的规定，在设置自动灭火系统的
条件下，每个防火分区最大1000㎡，各设1部消防电梯，至少设置1个直通室外的安全出口。
如图1，地下一层总共设置了13个防火分区。
1.2 小型下沉庭院对消防设计的功能定位
下沉庭院作为室外空间，不计入防火分区的面积范围。
对于小型下沉庭院，可作为不计
入建筑面积的疏散走道，人们可以先疏散至下沉庭院内，再通过下沉庭院的疏散楼梯和自动
扶梯（疏散宽度折算90%）或者临近下沉庭院的室内疏散楼梯间疏散至地上安全区域。
出于
景观、视线和采光的需求，不同于普通室内走道的实体隔墙，下沉庭院的立面往往采用幕墙
的形式，因此小型下沉庭院的宽度尺寸不应过小，不同防火分区交界处的外墙需进行防火设计。
此外，下沉庭院的耐火等级、疏散宽度、距离、安全出口形式、个数、建筑构造、均应
给予充分的考虑，下面本文将就此展开论述。
图1 地下一层防火分区示意图
2.小型下沉庭院对消防设计的影响
2.1小型下沉庭院的耐火等级影响：
由于功能定义为疏散走道，根据规范5.1.2，室内疏散走道两侧的隔墙为不燃性，耐火极
限1.0h。
本项目下沉庭院立面由玻璃幕墙与实体墙，其中玻璃耐火极限为0.5h，因此作为下
沉庭院的外墙，其耐火极限是低于室内疏散走道隔墙的。
虽然是室外，下沉庭院的相邻或相
对墙体，特别是对向的墙体，其距离也不能过近。
2.2小型下沉庭院的宽度尺寸
由于防火分区数量较多，导致每个下沉庭院至少与两个防火分区相连。
当下沉庭院两侧
为同一个防火分区时，其宽度尺寸在防火设计上没有要求。
当下沉庭院两侧分别为两个及以
上防火分区时，为防止火灾蔓延至对面，下沉庭院的宽度尺寸则不能过小。
《建规》除了对
商业地下广场有13米间距要求外，并未对非商业下沉庭院做进一步形状尺寸要求。
不过规
范5.2.2【注】6的条文说明指出，对于“回”形、U型、L形的建筑，其不同防火分区的相对外墙，距离一般不小于6米。
而下沉庭院的扩散排烟条件不及地上，且同一高度的相对建筑外
墙容易互相影响，因此下沉庭院的对向墙体，其距离不宜小于地上要求6米。
笔者认为当同一建筑的两个地下防火分区通过下沉庭院隔离时，当庭院的外墙无法达到
防火墙性能时，例如本项目使用的是玻璃幕墙，其相对方向墙面的距离，不宜小于6米。
如果宽度实在不满足6米要求，笔者认为，其距离亦不应小于4米，以满足《建规》条
文6.1.4的要求。
否者必须设置防火墙、防火窗，满足5.2.2的相关要求。
图2 地下一层防火分区局部示意图
2.3小型下沉庭院的立面形式对消防设计的影响
防火分区交界处下沉庭院的外墙需满足防火构造，即防火墙两侧门、窗、洞口的最近水
平距离大于等于2m，转角处的防火墙两侧门、窗、洞口的最近水平距离大于等于4m，或者
设置乙级防火窗。
如图2，下沉庭院B左侧连接3个防火分区，分区的防火墙分别设在了左
上和左下的转角处，由于下沉庭院的立面形式为玻璃幕墙，为了不影响立面效果，在幕墙后
设置了防火卷帘。
2.4下沉庭院的疏散口设计
下沉庭院内的楼梯和扶梯作为疏散功能需满足防火规范的规定，即除疏散门外，楼梯周
围2m内的墙面上不应设置门、窗、洞口。
对于中冶科研实验用房项目来说，下沉庭院内的
楼梯大多是景观梯，楼梯周边大多开设了门、窗和洞口。
因此，消防设计的主要思路并不是
利用下沉庭院内的楼梯疏散，而只把下沉庭院作为疏散通道的功能，最后通过室内安全出口、疏散梯进行疏散，例如本项目的下沉庭院直通消防电梯与疏散梯合用前室，最后经室内疏散
楼梯疏散，或利用核心筒内的疏散楼梯上至首层并直通室外。
图3 地下一层防火分区局部示意图
如图3，下沉庭院H内的楼梯4-16并不作为疏散楼梯，而是在庭院右侧消防电梯旁边新
增了一部疏散楼梯4-15上至首层并直通室外。
2.5下沉庭院的疏散距离与疏散宽度
由于本项目的下沉庭院最终的疏散口是室内安全出口，因此下沉庭院只是疏散的一个阶段，因此在疏散距离上，笔者将庭院的疏散距离计算到总疏散距离之内，也就是等同于室内
疏散通道。
疏散宽度上满足人员疏散要求，与规范要求最小宽度。
3、结论
综上所述，利用小型下沉庭院作为疏散走道进行消防设计需要满足以下条件：1.下沉庭
院最小宽度的要求：宜不小于6米，不应小于4米；2.下沉庭院立面形式的影响：应根据规
范要求设置实体墙，防火门窗、防火卷帘等；3.下沉庭院内疏散楼梯对周边门、窗和洞口的
要求。
4.满足疏散距离与宽度要求；在满足上述条件后，小型下沉庭院才能作为真正有效的
消防设计的辅助手段。
参考文献
[1] 宿海燕.大型地下商业建筑消防分析及对策.[J] 山西建筑，2014（10）.
[2] 尹明明.地下商业空间消防疏散的研究——以天津市文化中心地下交通枢纽工程地下商业空间为例.[J] 中外建筑，2012（8）.。
